Исследование резонансного усилителя

Московский Авиационный Институт

Государственный Технический Университет

Лабораторная работа

Исследование резонансного усилителя

Москва, 2007

Содержание

1. Краткие сведения из теории

. Усилитель с одиночным контуром

. Усилитель с двухконтурным полосовым фильтром

. Усилитель с ФСС

. Переходной процесс в резонансных усилителях

. Описание экспериментальной установки

. Содержание эксперимента

. Методические указания и порядок проведения эксперимента

. Контрольные вопросы

Литература

1. Краткие сведения из теории

Целью лабораторной работы является ознакомление с особенностями схем резонансных усилителей и исследование основных характеристик избирательных усилителей с различными типами резонансной нагрузки.

Резонансными принято называть усилители, нагрузкой которых являются цепи с ярко выраженными резонансными свойствами, т.е. резонансные фильтры с достаточно высокой добротностью (). В простейшем случае это одиночный параллельный колебательный контур или система связанных резонансных контуров.

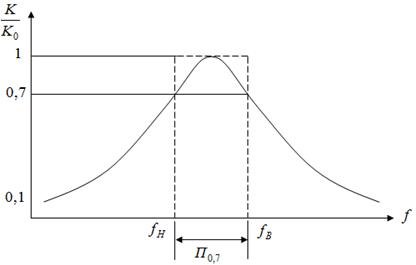

АЧХ резонансного усилителя имеет вид резонансной кривой, показанной на рис. 1, что определяется свойствами нагрузки, сопротивление которой существенно уменьшается при отклонении частоты сигнала от резонансной.

Рис.1 АЧХ резонансного усилителя

По этой характеристике можно оценить полосу пропускания и частотную избирательность усилителя. Обычно полоса пропускания резонансного усилителя существенно меньше самой резонансной частоты

 и .

К резонансным усилителям обычно предъявляется требование не только получения большой величины коэффициента усиления на резонансной частоте  при заданной полосе пропускания , но и обеспечения необходимой частотной избирательности, т.е. способности ослаблять сигналы, не попадающие в полосу пропускания. Для обеспечения хорошей избирательности АЧХ усилителя должна иметь крутые скаты за пределами полосы пропускания, по форме приближаясь к идеально прямоугольной характеристике, показанной на рис.1 пунктиром.

Качественно избирательность оценивается либо величиной коэффициента прямоугольности характеристики , либо величиной коэффициента избирательности .

Коэффициент прямоугольности показывает отношение полосы пропускания усилителя на уровне 0,1 или 0,01 к полосе на уровне 0,7:

;

Чем меньше величина коэффициента прямоугольности отличается от 1, тем лучше частотная избирательность усилителя.

Коэффициент избирательности  показывает во сколько раз резонансный усилитель ослабляет сигнал помехи на частоте f, отличной от резонансной, на определенную величину расстройки :

,

где  - резонансный коэффициент усиления,

 - усиление на частоте

,

величина  задается ГОСТом или техническими условиями.

Чем больше коэффициент избирательности, тем лучше частотная избирательность усилителя. Коэффициент избирательности часто выражают в логарифмических единицах - децибелах

.

Избирательность каскада зависит от типа резонансной системы, используемой в качестве нагрузки (одиночный контур, система связанных контуров, фильтр сосредоточенной избирательности), и от ее добротности. [Л.1,2].

Резонансные усилители находят широкое применение в радиоприемных устройствах в качестве усилителей радио- или промежуточной частоты. Помимо увеличения амплитуды сигнала такие усилители обеспечивают частотную селекцию полезного сигнала из всего многообразия сигналов и помех, воздействующих на вход приемника.

2. Усилитель с одиночным контуром

Рассмотрим схему резонансного усилителя (РУ) на биполярном транзисторе с одиночным LC-контуром и неполным подключением к контуру транзисторов двух смежных каскадов, представленную на рис.2.

Транзистор включен с общим эмиттером. В схеме использовано двойное автотрансформаторное включение контура в усилитель с коэффициентами трансформации

 и

( - переменное напряжение на коллекторе первого транзистора,  - напряжение на контуре,  - выходное напряжение каскада).

Двойное неполное включение контура, во-первых, уменьшает шунтирующее действие на резонансный контур выходной проводимости данного каскада и входной проводимости следующего каскада, что бывает необходимо для получения заданной полосы пропускания усилителя, и, во-вторых, согласовывает эти проводимости с целью получения максимального усиления.

Параллельный колебательный контур настроен на частоту сигнала и имеет полосу пропускания (с учетом шунтирующего действия транзистора и цепи потребителя), соответствующую ширине спектра полезного сигнала. Резисторы , ,  обеспечивают работу усилителя в выбранном режиме по постоянному току и его стабильность. Конденсатор  устраняет отрицательную обратную связь по переменному току во всем рабочем диапазоне частот. Цепь ,  представляет собой развязывающий фильтр, предохраняющий источник питания от попадания в него переменного тока данного каскада за счет шунтирующего действия емкости . Наличие переменного напряжения на источнике питания могло бы привести к самовозбуждению в многокаскадном усилителе за счет обратной связи через общий источник питания. Конденсатор связи  передает усиленное напряжение на вход следующего каскада (или в цепь потребителя) и развязывает каскады по постоянному току. В отличие от апериодического усилителя вспомогательные цепи ;  и  не влияют на АЧХ усилителя, так как на резонансной частоте и в пределах полосы пропускания сопротивление емкостей ,  и  ничтожно мало.

Для анализа и расчета усилителей удобно использовать их эквивалентную схему по переменному току. Эквивалентная схема рассматриваемого усилителя изображена на рис.3а.

На рисунке использованы следующие обозначения:  - крутизна транзистора на резонансной частоте

,

 - крутизна на низких частотах,  - постоянная времени входной цепи транзистора; ,  - выходная активная проводимость и емкость транзистора ;  - проводимость контура, определяемая собственными потерями; ,  - входная активная проводимость и емкость следующего каскада;

проводимость базового делителя , ;  - емкость монтажа;  - коэффициенты включения.

Пересчитаем генератор тока

,

выходную проводимость и емкость транзистора , входную проводимость и емкость транзистора  и емкости монтажа через коэффициент включения  и  в колебательный контур. Получим преобразованную эквивалентную схему рис.3б.

В этой схеме ток эквивалентного генератора

,

а проводимости и емкости

;

;

;

;

напряжение на контуре

.

Объединяя однородные элементы, придем к упрощенной эквивалентной схеме рис.3в с эквивалентным контуром , в котором:

 (1)

 (2)

 (3)

где

обобщенная расстройка относительно резонансной частоты;

- абсолютная расстройка;

- резонансная частота;

,  - добротность и затухание контура с учетом собственных и внесенных потерь.

Полученная эквивалентная схема универсальна, так как она справедлива при любом способе включения усилительного прибора и при любых способах выполнения трансформатора с коэффициентами  и .

Оценим избирательность и усиление резонансного усилителя. Коэффициент усиления каскада

. (4)

Модуль коэффициента усиления позволяет найти АЧХ усилителя

 (5)

Модуль коэффициента усиления при резонансе найдем, подставив в (5) a=0

. (6)

Таким образом, резонансный коэффициент усиления каскада зависит от модуля крутизны транзистора, эквивалентной добротности контура и его характеристического сопротивления r, а также от коэффициентов включения контура с усилительным прибором и со входом следующего каскада.

Полоса пропускания усилителя на уровне

вязана с эквивалентным затуханием контура следующим соотношением:

,

а на уровне 0,1:

. (7)

Избирательность усилителя с одиночным контуром невысока, т.к. .

Коэффициент широкополосности каскада D, который представляет произведение коэффициента усиления  на полосу , равен:

.

Максимальное усиление каскада получается в режиме согласования, когда

 или  (8)

Если собственные потери в контуре малы (0), то проводимостью  при расчете  можно пренебречь. В этом случае резонансный коэффициент усиления в режиме согласования соответствует максимально возможной величине для данного типа транзистора, называемой усилительным потенциалом транзистора:

. (9)

Значение коэффициентов  и  определяется из условия получения максимального усиления при заданном значении полосы пропускания . В режиме согласования при 0

и эквивалентное затухание контура

.

Отсюда оптимальные значения коэффициентов включения  и  могут быть выражены как:

 (10)

При учете потерь в контуре, когда 0, при заданной полосе пропускания  максимальный резонансный коэффициент усиления и оптимальные значения коэффициентов  и  записываются следующим образом:

 (11)

,  (11а)

 - затухание за счет собственных потерь в контуре. Однако, на практике в резонансных усилителях не удается получить коэффициент усиления, соответствующий формуле (9) или (11), т.к. допустимое максимальное усиление ограничивается возможностью возникновения самовозбуждения за счет обратной связи между выходной и входной цепями через внутреннюю проводимость  усилительного прибора. Реальный коэффициент усиления должен быть не больше максимального значения коэффициента усиления, при котором усилитель устойчив (не склонен к самовозбуждению):

 (12)

 - коэффициент устойчивости.

Здесь  - реактивная часть проводимости  на резонансной частоте, для полевого транзистора , для биполярного . Для выполнения этого условия приходится уменьшать коэффициент  или , вводить отрицательную обратную связь или специальную нейтрализующую цепь, а также использовать каскадное включение ОЭ-ОБ [1,2].

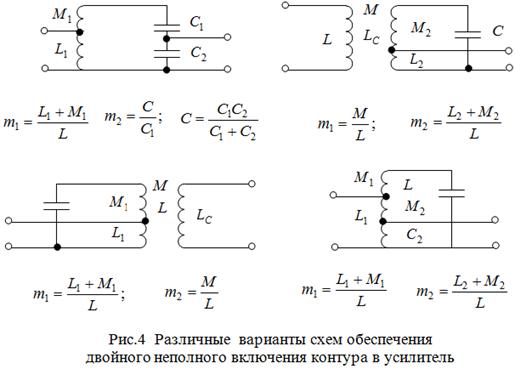

Помимо автотрансформаторных связей используют и другие схемы, обеспечивающие неполные включения резонансного контура в каскаде РУ. Некоторые из них изображены на рис.4.

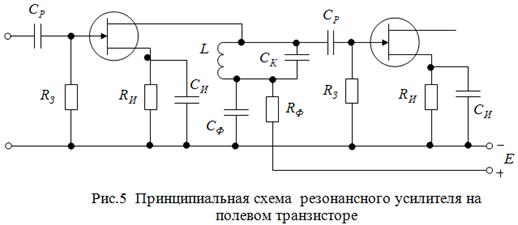

В усилителях на полевых транзисторах (и на электронных лампах), благодаря малым выходным и входным проводимостям усилительных элементов применяют в основном полное включение контура в цепь стока транзистора  и цепь затвора транзистора следующего каскада, как это показано на рис.5.

Лишь в случаях, когда внутренняя обратная связь может привести к неустойчивой работе каскада, применяют неполное включение. К расчету усилителя на полевом транзисторе пригодны формулы (1)¸(12) и эквивалентные схемы рис.3б, если положить , тогда:

 (13)

Необходимого значения полосы пропускания добиваются выбором определенной величины емкости контура  или введением шунтирующего резистора . Емкость  выбирают таким образом, чтобы выполнялось условие:

Величина шунтирующего резистора соответствует выражению:

.

Поскольку избирательность резонансного усилителя с одиночным контуром невысока (), то в тех случаях, когда это необходимо для улучшения избирательных свойств усилителя в качестве нагрузки каскада применяют более сложные типы резонансных систем. Из них наиболее распространенными являются полосовые фильтры (связанные контуры) и фильтры сосредоточенной избирательности (ФСС).

. Усилитель с двухконтурным полосовым фильтром

резонансный усилитель ачх избирательность

Принципиальная схема усилителя с полосовым фильтром изображена на рис.6а.

Каскад содержит два идентичных связанных контура, настроенных на . Наиболее распространенной связью между контурами является индуктивная. Применение системы связанных контуров в качестве нагрузки усилителя позволяет получить более крутые "скаты" АЧХ, а, следовательно, и меньший коэффициент прямоугольности и большую величину ослабления мешающего сигнала при той же полосе пропускания. Эквивалентная схема каскада представлена на рис.6б.

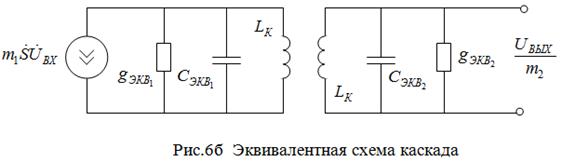

Эквивалентные активные проводимости и емкости контуров равны соответственно

Собственная резонансная проводимость контуров

.

Результирующая эквивалентная проводимость контуров:

,

откуда результирующее затухание контуров равно

; .

Из курса радиотехнических цепей известно, что модуль коэффициента передачи двух связанных контуров равен:

где

обобщенный параметр связи между контурами;

коэффициент связи между контурами;

- ЭДС, внесенная в первый контур:

Модуль коэффициента усиления каскада:

, (14)

где

.

Резонансный коэффициент усиления

. (14а)

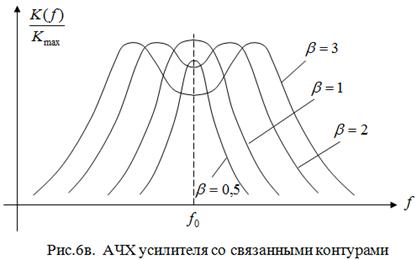

Таким образом, вид АЧХ и коэффициент усиления  зависят не только от параметров транзистора и контуров фильтра, но и от степени связи между ними. АЧХ резонансного каскада при различных параметрах связи между контурами фильтра показаны на рис.6в.

На практике наиболее часто применяется так называемая "критическая" связь между контурами, когда . В этом случае  максимален, а АЧХ имеет наиболее плоский вид (кривая  на рис.6в).

Выражение для АЧХ усилителя при критической связи:

. (15)

Из этого выражения следует, что зависимость коэффициента усиления от частоты сигнала в таком усилителе более резкая, чем в каскаде с одиночным контуром при тех же значениях параметров контуров (в знаменателе выражение для АЧХ обобщенная расстройка стоит в четвертой степени).

 (15а)

Таким образом, коэффициент усиления на резонансной частоте падает в два раза по сравнению с усилителем с одиночным контуром, так как при критической связи в каждый контур вносятся потери, равные собственным.

Полоса пропускания при этом расширяется в  раз:

.

Коэффициент прямоугольности для каскада со связанными контурами при критической связи между контурами , следовательно, избирательность усилителя за счет применения полосового фильтра увеличивается.

Из теории связанных контуров известно, что каждая резонансная характеристика двухконтурной системы имеет более плоскую "вершину" и более крутые "скаты", чем характеристика одиночного контура. При связи между контурами больше критической резонансные кривые являются двугорбыми, а полоса пропускания каскада расширяется. Коэффициент прямоугольности таких каскадов зависят от степени связи контуров, но они всегда меньше, чем для критической связи. Однако двугорбая характеристика применяется редко, так как в этом случае усложняется настройка усилителя, а при большом количестве каскадов может существенно снизится усиление на центральной частоте . За максимальное значение  принимается такое, при котором коэффициент  уменьшается в  раз от максимального значения. Коэффициент  при  равен 2,3.

Таким образом, улучшение избирательности усилителя с полосовым фильтром объясняется увеличением числа контуров в каскаде. Кроме того, так как применение системы связанных контуров расширяет полосу пропускания, то для получения прежнего значения полосы пропускания необходимо уменьшать собственные потери в каждом контуре, что требует увеличения добротности контуров. При этом возрастает крутизна скатов резонансной кривой и частично компенсируется уменьшение.

РУ с полосовыми фильтрами применяются в качестве усилителей промежуточной частоты как в узкополосных (радиовещание), так и в широкополосных радиоэлектронных системах (телевидение, радиолокация).

В широкополосных системах эффективность работы усилителя оценивают коэффициентом широкополосности

.

Для критической связи

.

Для

.

Для обеспечения наибольшей широкополосности желательно применять транзисторы с наибольшей крутизной и иметь наименьшие емкости в контурах.

Рассмотренная упрощенная теория усилителей с двумя связанными контурами показывает, что если оба контура имеют одинаковые собственные резонансные частоты и затухания, то АЧХ усилителя получается симметричной. На практике же АЧХ усилителей с полосовыми фильтрами часто имеют асимметричный вид из-за различных причин, главные из которых: зависимость активных проводимостей контуров, вносимых сопротивлений и связи между контурами от частоты, асимметричность резонансной кривой одиночного контура, паразитные обратные связи и т.д.

. Усилитель с ФСС

Еще большего улучшения избирательных свойств можно добиться, если в нагрузке использовать так называемый фильтр сосредоточенной селекции (ФСС). В качестве ФСС может служить система из нескольких связанных LC-контуров, пьезокерамический, электромеханический или пьезомеханический фильтр. Высокая избирательность достигается за счет резонанса в многоконтурной системе. При большом числе звеньев благодаря высокой добротности характеристика усилителя получается достаточно близкой к прямоугольной.

На рис.7а представлена принципиальная схема усилителя с ФСС из простых LC-контуров с емкостной связью между звеньями.

Избирательность и усиление определяются количеством звеньев, их добротностью и способом соединения.

,

где  и  - характеристическое сопротивление и коэффициент передачи фильтра соответственно.

Активные сопротивления на входе и выходе фильтра должны быть согласованы с характеристическим сопротивлением фильтра для того, чтобы не происходило искажения АЧХ. В усилителях на полевых транзисторах для этого обычно приходится ставить шунтирующее сопротивление , в усилителях на биполярных транзисторах - применять неполное включение. Коэффициенты  и , обеспечивающие согласование, соответствуют выражениям:

, .

Тогда

Коэффициент передачи  существенно уменьшается с увеличением числа звеньев, поэтому усилители с ФСС обычно обладают невысоким усилением (они определяют избирательность, а усиление обеспечивается последующими слабоизбирательными каскадами).

Типичный вид АЧХ усилителя с ФСС из LC-элементов показан на рис.7б.

Такие усилители отличаются большой равномерностью усиления спектра частот в полосе пропускания и высокой избирательностью.

Коэффициент прямоугольности , при большом числе звеньев может быть достаточно близок к единице.

5. Переходной процесс в резонансных усилителях

В современной радиотехнике широко применяют передачу и прием импульсных высокочастотных сигналов (импульсов с высокочастотным заполнением). Чтобы оценить искажения, которые происходят при приеме радиоимпульсных сигналов, необходимо изучать переходные процессы в приемнике, в том числе в его высокочастотных каскадах. При анализе резонансных усилителей исследуют их переходную характеристику, как реакцию усилителя на мгновенное включение на его входе высокочастотного напряжения с резонансной частотой и неизменной амплитудой. Во время переходного процесса происходит установление амплитуды выходного напряжения. Временную диаграмму амплитуды выходного напряжения усилителя высокой частоты называют переходной характеристикой (рис.8).

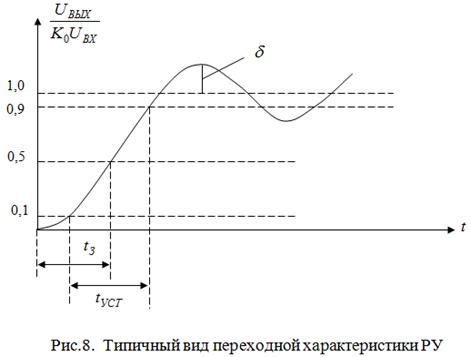

По этой характеристике оценивают параметры переходного процесса: время установления , время запаздывания  и выброс . Временем установления называют время, в течение которого амплитуда нарастает от 0,1 до 0,9 своего установившегося значения, временем запаздывания - время, в течение которого амплитуда достигает половины своего установившегося значения, а выбросом - относительное превышение первого максимума амплитуды над ее установившемся значением. Эти определения совпадают с аналогичными для видеоусилителя, только не для мгновенного значения напряжения, а для его огибающей [Л.2].

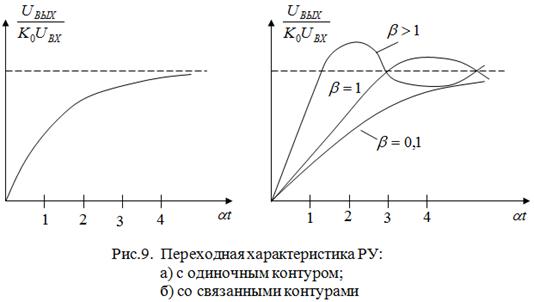

Переходная характеристика резонансного усилителя с одиночным параллельным контуром соответствует выражению:

,

где

.

Амплитуда выходного напряжения устанавливается плавно (без выброса). Время установления связано с шириной полосы пропускания усилителя:

Таким образом, зная требуемое время установления, можно рассчитать необходимую полосу пропускания, после чего рассчитывать усилитель радиоимпульсов также как усилитель непрерывных сигналов.

Если инерционность биполярного транзистора в области рабочих частот усилителя велика, при расчете приходится учитывать комплексный характер крутизны транзистора

,

при этом время установления амплитуды выходного напряжения увеличивается в соответствии с выражением:

.

Если частота сигнала не совпадает с резонансной частотой контура усилителя, то за счет биений между вынужденными колебаниями частоты сигнала и собственными свободными колебаниями, переходной процесс имеет колебательный характер, в переходной характеристике появляется выброс. В случае усилителя с двухконтурным полосовым фильтром выражение переходной характеристики усилителя:

Переходные характеристики для различных значений связи между контурами изображены на рис.9.

Из графика видно, что при  импульс напряжения может сильно искажаться вследствие выброса переднего фронта и колебательного характера переходного процесса за счет биений вынужденными колебаниями с частотой сигнала и возникающими при толчке напряжения свободными колебаниями с частотами связи.

. Описание экспериментальной установки

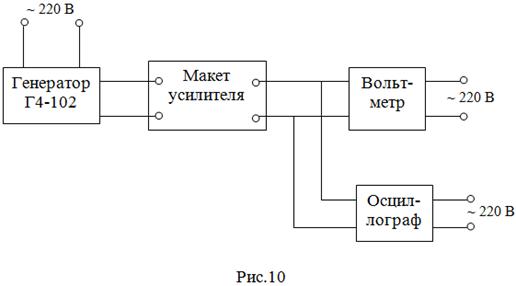

Экспериментальная установка, блок-схема которой представлена на рис.10, состоит из макета исследуемого усилителя, источника питания и необходимой измерительной аппаратуры (генератора Г 4-18, милливольтметра В 3-13, осциллографа С 1-5).

Макет содержит усилитель на биполярном транзисторе типа ГТ-308, к которому с помощью переключателя П 1 подключается одна из резонансных систем: одиночный колебательный контур, полосовой фильтр или трехзвенный ФСС на LC-контурах.

Для обеспечения режима по постоянному току при переключении нагрузки в цепи коллектора транзистора стоят резистор  и дроссель Др. Переключатель П 2 - двухплатный. Если переключатель П 1 находится в положении I, то переключатель П 2 позволяет изменять коэффициент связи  контура со входной цепью следующего каскада за счет изменения емкости трансформатора. Если переключатель П 1 находится в положении 2, то переключатель П 2 позволяет изменять величину емкости связи между контурами полосового фильтра для экспериментального изучения влияния величины связи на  на АЧХ усилителя.

Все резонансные системы имеют центральную частоту приблизительно 465 кГц.

Для увеличения общего усиления в схеме используется второй каскад, собранный на транзисторе Т 2. Этот каскад апериодический и не влияет на общую АЧХ исследуемого макета. Вход второго каскада подключается к соответствующей резонансной нагрузке первого каскада с помощью переключателя П 1¢, который расположен на одной оси с переключателем П 1.

Для изучения переходных процессов в макет введен модулятор, позволяющий получить радиоимпульсы. В состав модулятора входит ключ и мультивибратор, собранный на микросхеме 2ГФ 181. Модулятор подключается на вход усилителя с помощью переключателя П 3.

Питание лабораторного макета и измерительных приборов осуществляется от специальной колодки питания, расположенной на лабораторном столе.

. Содержание эксперимента

. Снять и построить амплитудную характеристику исследуемого усилителя. Определить амплитуду входного сигнала для измерения амплитудно-частотных характеристик.

. Снять, построить и сравнить АЧХ усилителя с одиночным колебательным контуром при различных значениях коэффициента трансформации .

. Экспериментально исследовать влияние величины связи между контурами на форму АЧХ усилителя со связанными контурами.

. Снять и построить АЧХ усилителя с ФСС на связанных LC-контурах.

. Определить избирательность исследованных усилителей и дать сравнительную оценку влияния типа резонансной системы на свойства усилителя.

. Исследовать прохождение радиоимпульсного сигнала через усилитель с различными типами резонансной системы.

8. Методические указания и порядок проведения эксперимента

Перед выполнением экспериментального задания необходимо изучить схему исследуемого усилителя, экспериментальную установку, а также ознакомиться с используемой в работе аппаратурой. После этого собрать экспериментальную установку согласно блок-схеме рис.10. Включение напряжений производится только с разрешения преподавателя или лаборанта. Объем выполняемого эксперимента устанавливается преподавателем.

Амплитудная характеристика - это зависимость амплитуды напряжения на выходе усилителя от амплитуды входного напряжения.

Амплитудная характеристика снимается на резонансной частоте усилителя, для получения амплитудной характеристики усилителя на клеммы "Вх" макета подается напряжение с выхода генератора Г 4-18А. Определяется резонансная частота по максимуму выходного напряжения (~4645 кГц).

Напряжение генератора изменяется от 5 мкВ через 5¸10 мкВ до значения, при котором перестает соблюдаться прямая пропорциональность между амплитудой выходного и входного напряжений. По полученным результатам составляется таблица, строится график  и выбирается амплитуда входного сигнала в пределах линейного участка характеристики. Этот уровень сигнала и устанавливается на входе макета при снятии АЧХ.

. Снятие амплитудно-частотной характеристики усилителя с одиночным контуром производится следующим образом:

Переключатель П 1 ставится в положение I. На входные клеммы макета подается синусоидальное напряжение сигнала от генератора Г 4-18А с амплитудой, выбранной в предыдущем пункте. Частота сигнала изменяется от резонансной в сторону увеличения и уменьшения частоты через 2,5¸5 кГц до тех пор, пока напряжение на выходе не уменьшится до 0,1 от своего максимального значения. Выходное напряжение измеряется вольтметром, подключенным к выходным клеммам макета. При снятии АЧХ необходимо следить за постоянством входного напряжения генератора.

Для исследования влияния коэффициента включения  АЧХ усилителя снимаются для трех положений переключателя П 2.

Результаты эксперимента заносятся в таблицу. По полученным результатам строятся АЧХ усилителя

или нормированные характеристики

для различных значений . Оценивается влияние рассогласования на коэффициент усиления, резонансную частоту и полосу пропускания усилителя.

. При выполнении пункта 3 переключатель П 1 ставится в положение 2. Снимаются АЧХ усилителя для всех трех положений переключателя П 2. Каждому положению переключателя П 2 соответствует определенная величина емкости связи , а, следовательно, и определенное значение обобщенного коэффициента связи , соответствующего связи меньше критической, критической или больше критической.

Методика снятия и оформление результатов аналогичны изложенным в предыдущем пункте.

. Снятие АЧХ усилителя с ФСС.

Методика снятия АЧХ остается прежней. Переключатель П 1 ставится в положение 3. По результатам строится АЧХ, определяется полоса пропускания и избирательность усилителя.

Оценить избирательность исследованных усилителей можно по коэффициенту прямоугольности или по коэффициенту избирательности для частоты  кГц. По полученным результатам необходимо сделать выводы о влиянии, типа резонансной нагрузки на избирательность и др. свойства усилителя.

Для того, чтобы исследовать влияние различных параметров усилителя на форму радиоимпульсов на выходе резонансного усилителя, следует переключатель П 3 поставить в положение 2, посмотреть с помощью осциллографа и зарисовать форму выходного напряжения при различных положениях переключателя П 1 и П 2, и оценить время установления выходного напряжения.

. Контрольные вопросы

. Основные показатели резонансного усилителя.

. Нарисуйте принципиальную схему РУ с одиночным контуром и расскажите о назначении элементов схемы.

. Эквивалентная схема резонансного усилителя с двойной автотрансформаторной связью и ее варианты.

. АЧХ резонансного усилителя.

. От чего зависит резонансный коэффициент усиления и полоса РУ?

. Выбор коэффициентов трансформации  и .

. Влияние величины коэффициента  на АЧХ резонансного усилителя.

. Как влияет тип транзистора (полевой, биполярный) на построение принципиальной схемы усилителя.

. Резонансный усилитель на полевом транзисторе, основные особенности и свойства усилителя.

. Нарисуйте принципиальную и эквивалентную схему усилителя с полосовым фильтром.

. АЧХ усилителя с полосовым фильтром.

. Как влияет величина связи между контурами на показатели усилителя со связанными контурами.

. Попробуйте объяснить возможную асимметрию АЧХ усилителя со связанными контурами.

Принципиальная схема, АЧХ и основные особенности усилителя с ФСС.

. Нарисуйте переходную характеристику резонансного усилителя с одиночным контуром. Объясните, от чего зависит время установления выходного напряжения?

. Нарисуйте переходную характеристику РУ со связанными контурами. Оцените влияние коэффициента на форму выходного радиоимпульсного напряжения усилителя.

. Расскажите содержание эксперимента и ожидаемые результаты.

Литература

. В.Г. Вольпян. Резонансные усилители. Конспект лекций по курсу "Приемно-усилительные устройства". - М.: МАИ, 1978.

. Под ред. Сифорова В.И. Радиоприемные устройства. - М.:"Советское радио", 1974.

. Конспект лекций.
