Тепловые процессы в газах
Задача 1
Газовая смесь охлаждается от температуры t1до
температуры t2 (давление Р=1,05·105Па). Объемный расход смеси при начальных
условиях- V.
Определить массовый состав и расход смеси, ее
среднюю молекулярную массу и газовую постоянную, плотность и удельный объем при
постоянном давлении в интервале температур t1…t2 и количество теплоты, отданное
смесью при охлаждении от t1 до t2.
Последняя
цифра шифра
|
Объемные
доли газовой смеси, %
|
Предпоследняя
цифра шифра
|
t1,
оС
|
t2,
оС
|
V,
м3/с
|
|
СО2
|
О2
|
N2
|
СО
|
|
|
|
|
2
|
10
|
5
|
70
|
15
|
0
|
800
|
250
|
15,0
|
Решение:
1.Кажущаяся молекулярная масса смеси.
μСМ
= ∑( ri
* μi),
где μi
- молекулярная масса компонентов смеси;
ri
- объёмные доли компонентов смеси.
μСМ
= r(СО2)*μ(СО2)
+ r(CO)*μ(CO)
+ r(N2)*μ(N2)
+ r(О2)*μ(О2)
= 0,10*44 + +0,15*28 + 0,70*28 + 0,05*32 = 29,8.
.Газовая постоянная смеси.
СМ =
R / μСМ
,
где R
= 8314 Дж/(кг*К) - универсальная газовая постоянная.
RСМ =
8314 / 29,8 = 279 Дж/(кг*К).
.Перевод объёмных долей в массовые.
i
= ri * μi
/ (∑( ri * μi),(CО2)
= r (СО2)*μ(СО2)
/[r(СО2)*μ(СО2)
+ r(CO)*μ(CO)
+ r (N2)*μ(N2)
+ +r(О2)*μ(О2)
] = 0,10*44/29,8 = 0,148;
g(CO) = r(CO)*μ(CO)
/[r(СО2)*μ(СО2)
+ r(CO)*μ(CO)
+ r (N2)*μ(N2)+
+r(О2)*μ(О2)
] =0,15*28/29,8 = 0,141;(N2) = r (N2)*μ(N2)/[r(СО2)*μ(СО2)
+ r(CO)*μ(CO)
+ r (N2)*μ(N2)
+
+r(О2)*μ(О2)]=
0,70*28/29,8 = 0,658;(O2) = 1 - g(CО2)
- g(CO) - g(N2) = 1 - 0,148 - 0,141 - 0,658 = 0,053.
.Массовый расход, удельный объём и плотность
смеси:
1
= P*V1/(R*T1) = 1,05*105*15/(279*1073) = 5,261
кг/с;1
= V1/G1 = 15/5,261 = 2,85 м3/кг;
ρ1
= 1/v1
= 1/2,85 = 0,351 кг/м3.
.Средняя массовая теплоёмкость смеси в интервале
температур t1= 8000С -
t2 = 2500С:
(Cpmсм)
=(Cpmсм2*t2
- Cpmсм1*t1)
/ (t2
- t1);
(Cpmсм1)
= gCO2*
(CpmCO2)+gN2*(CpmN2)
+ gCO*
(CpmCO)+
gО2*(CpmО2)
=0,148*1,0852+ 0,658*1,0881 + 0,141*1,1091+0,053*1,0157 =1,087 кДж/(кг*К);
(Cpmсм2)
= gCO2*
(CpmCO2)+gN2*(CpmN2)+
gCO*
(CpmCO)+
gO2*(CpmO2)
=0,148*0,9238 + 0,658* 1,0388+ +0,141*1,0483 + 0,053*0,9413= 1,018кДж/(кг*К);
(Cpmсм)
= (1,018*250 - 1,087*800)/(250 - 800) = 1,118 кДж/(кг*К).
. Количество теплоты,
отданное смесью при охлаждении от t1 до t2:
= G*(Cpmсм)
*(t2 - t1) = 5,261*1,118*(250 - 800) = -3234,989 кДж/с.
Задача 2
Газ с массой M
имеет начальные параметры - давление Р1 и температуру t1.
Определить характер процесса (сжатие или
расширение), конечную температуру газа t2, конечное давление P2,
показатель политропы n, теплоемкость процесса Сn, полную работу,
удельную теплоту, изменение внутренней энергии и энтропии, при:
изотермическом процессе;
адиабатном процессе;
политропном процессе (конечное давление Р2
принять равным конечному давлению при изотермическом процессе).
Изобразить все процессы в v-Р и S-T-диаграммах.
Составить сводную таблицу результатов расчета и сделать выводы по полученным
данным.
Последняя
цифра шифра
|
Род
газа
|
t1,
ОС
|
Р1·105
Па
|
Предпоследняя цифра шифра
|
M,
кг
|
V2,
м3
|
2
|
СН4
|
150
|
8,3
|
0
|
9,5
|
3,2
|
Решение:
1. Определяем начальный
объём метана.
Воспользуемся уравнением
состояния:
где R
= 519,6 Дж/(кг*К) - газовая постоянная для метана [1, прил., табл.1].
V1
= 9,5*519,6*423/(0,83*106) = 2,52 м3.
Так как V2
= 3,2 м3 > V1,
то происходит расширение метана.
Расчёт изотермического
расширения.
). Конечная температура.
1
= t2
= 1500C, T1
= T2
= 150 + 273 = 423 K.
). Конечный объём.
V2
= 3,2 м3.
). Конечное давление.
Воспользуемся соотношением
параметров для изотермического процесса
1*V1
= P2*V2 → Р2
= P1*V1/V2 = 0,83*2,52/3,2 = 0,65 МПа.
). Работа расширения:
= m* R*T*ln(V2/V1)
= 9,5*519,6*423*ln(3,2/2,52) = 498809 Дж.
5). Удельная
работа:
= L/M
= 498809/9,5 = -52506Дж/кг.
). Изменение внутренней
энергии:
При изотермическом процессе
температура не меняется, поэтому
∆U
= 0.
). Количество теплоты,
подведённое в процессе:
Так как по первому закону
термодинамики Q = L
+ ∆U, и ∆U
= 0, то Q = L
= 498809 Дж.
). Изменение энтропии:
∆S
= m*R*ln(V2/V1)
= 9,5*519,6*ln(3,2/2,52) =
1179Дж/К.
Расчёт адиабатного расширения.
). Показатель адиабаты для
метана k= 1,29.
). Конечный объём.
V2
= 3,2 м3.
). Конечное давление.
Воспользуемся соотношением
параметров для адиабатного процесса:
1*V1k
= P2*V2k → Р2
= P1*V1k/ V2k =
0,83*(2,52/3,2)1,29 = 0,61МПа;
). Конечная температура.
Воспользуемся соотношением
параметров для адиабатного процесса
1*V1k-1
= T2*V2k-1 → T2 = T1*(V1
/ V2 )k-1 = 423*(2,52/3,2)1,29-1 = 395 K.
5). Работа
расширения.
= (m*R
/(k
- 1))*(T1
- T2)
= (9,5*519,6 / (1,29 - 1))*(423 - 395) =
=476599Дж.
). Удельная работа:
= L/M
= 476599/9,5 = 50168 Дж/кг.
). Количество теплоты,
подведённое в процессе:
Так как процесс адиабатный, то
Q = 0.
). Изменение внутренней
энергии:
Так как по первому закону
термодинамики Q = L
+ ∆U, и Q
= 0,
то ∆U
= - L = -50168Дж.
). Изменение энтропии:
∆S
= 0.
Расчёт политропного расширения.
). Конечный объём.
V2
= 3,2 м3.
). Конечное давление.
Р2 = 0,65 МПа.
). Показатель политропы.
= lg(P1/P2)/lg(V2/V1)
= lg(0,83/0,65)/lg(3,2/2,52) = 1
Так как конечное давление
принято конечному давлении при изотермическом процессе, то рассматриваемый
процесс будет являться изотермическим, что и подтверждается показателем
адиабаты. Дальнейший расчёт не производим.
Результаты расчёта.
Параметры
|
Изотермическое
расширение
|
Адиабатное
расширение
|
V2, м3
|
3,2
|
3,2
|
T2, K
|
423
|
395
|
Р2,
МПа
|
0,65
|
0,61
|
L, Дж
|
498809
|
50168
|
Q, Дж
|
498809
|
∆U,
Дж
|
0
|
-50168
|
∆S, Дж/К.
|
1179
|
0
|
Изображение процессов расширения в PV-
и TS - диаграммах.
Задача 3
сжатие расширение газовый
молекулярный
Для сушки используется воздух при температуре t1
и относительной влажности φ. Воздух
подогревается до t2 и затем подается в сушилку, откуда выходит с
температурой t3.
Определить конечное влагосодержание воздуха,
расход воздуха и теплоты в сушилке на 1 кг испаренной влаги.
Последняя
цифра шифра
|
t1,
оС
|
φ,
%
|
Предпоследняя
цифра шифра
|
t2,
оС
|
t3,
оС
|
2
|
35
|
40
|
0
|
150
|
35
|
Решение:

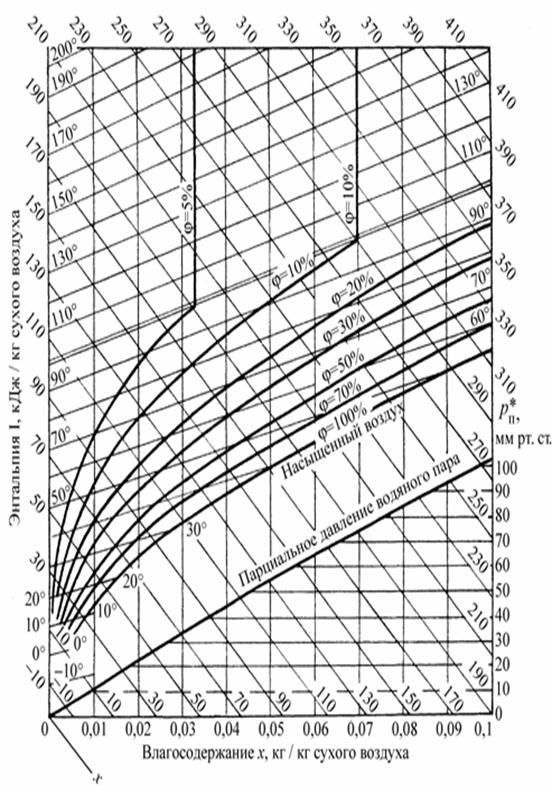

Задачу решаем при помощи h-d
диаграммы влажного воздуха.
Начальное состояние воздуха - точка 1 - на
пересечение изотермы t1
= 350C и линии
относительной влажности φ1
= 40%. В этой точке энтальпия h1=
70 кДж/кг, влагосодержание d1
=
0,014 кг/кг сухого воздуха.
Процесс подогрева воздуха в калорифере
происходит при постоянном влагосодержании. Состояние воздуха после калорифера -
точка 2 - на пересечении линии d2
= d1
и изотермы t2
= 1500C. В этой
точке энтальпия h2=
190 кДж/кг.
Процесс сушки происходит при постоянной
энтальпии. Конечное состояние воздуха (на выходе из сушилки) - точка 3 - на
пересечении линии энтальпия h3
=
h2 =
190 кДж/кг и изотермы t3
= 350C. В этой
точке влагосодержание d3
= 0,062 кг/кг сухого воздуха.
Расход воздуха на 1 кг испарённой влаги:
в
= 1000/(d3
- d1)
= 1/(0,062 - 0,014) = 20,8 кг.
Расход теплоты на 1 кг испарённой влаги:
= (h2 - h1)* Vв
= (190 - 70)*20,8 = 2496 кДж/кг.
Задача 4
Определить средний коэффициент теплоотдачи и
тепловой поток к стенке трубы, в которой при давлении Р=1·10-5Па
протекает воздух, если известны диаметр трубы d, длина трубы I, массовый расход
воздуха G, средняя температура воздуха tвоз. и средняя температура
стенки трубы tс. Определить, во
сколько раз изменяется коэффициент теплоотдачи:
а) при увеличении скорости
протекания воздуха в трубе в два раза;
б) при уменьшении диаметра трубы в два раза.
Последняя
цифра шифра
|
d, мм
|
I, м
|
Предпоследняя
цифра шифра
|
G,
кг/с
|
tc,
оС
|
tвоз,
оС
|
2
|
90
|
9,5
|
0
|
0,14
|
150
|
340
|
Решение:
.Рассчитываем критерий Рейнольдса.
Определяющие параметры для расчета критерия
Рейнольдса:
tвозд
= 3400C; d
= 90мм - диаметр трубы;
-
средняя по сечению трубы скорость движения воздуха.
Определяем при tвозд = 3400C(Р = 0,1
МПа):
плотность воздуха ρ = 0,51кг/м3;
коэффициент теплопроводности λ = 0,0532
Вт/(м*К);
коэффициент кинематической вязкости υ = 66,35*10-6
м2/с;
критерий Прандтля Pr = 0,679;
при tст = 1500C - критерий
Прандтля PrCT = 0,68.
Площадь сечения трубы:
= π*d2/4 =
3,14*0,0902/4 = 0,0064 м2.
= 0,14/(0,51*0,0064) = 43м/с.
= w*d/υ = 43*0,090/(66,35*10-6)
= 58327> 104, режим течения воздуха - турбулентный, уравнение для
определения критерия Нуссельта имеет вид:
;
= 115 Вт/(м2*К).
α = *λ/d =
115*0,0532/0,090 = 68 Вт/(м2*К).
. Тепловой поток к стенке трубы.
= α*(tвозд
- tст)*π*d*l
= 68*(340 - 150)*3,14*0,090*9,5 = 34686 Вт
а) при увеличении скорости
протекания воздуха в трубе в два раза
= w*d/υ
= 86*0,090/(66,35*10-6)
= 116654 > 104
;
= 201 Вт/(м2*К);
α = *λ/d =
201*0,0532/0,090 = 119 Вт/(м2*К).
При увеличении скорости
воздуха в 2 раза средний коэффициент теплоотдачи увеличивается в 119/68 = 1,75
раза.
б) при уменьшении диаметра трубы в два раза.
= w*d/υ
= 43*0,045/(66,35*10-6)
= 29164
;
= 66 Вт/(м2*К).
α = *λ/d = 66*0,0532/0,045
= 78 Вт/(м2*К).
При увеличении диаметра
трубы в 2 раза средний коэффициент теплоотдачи увеличивается в 78/68 = 1,15
раза.
Задача 5
Определить поверхность нагрева газоводяного
рекуперативного теплообменника, работающего по противоточной схеме.
Греющий теплоноситель- дымовые газы с начальной
температурой t1г и конечной tIIг. Расход воды через
теплообменник - Gв. Коэффициент теплоотдачи газов к стенке трубы- αr,
от стенки трубы к воде- αв.Теплообменник
выполнен из стальных труб (коэффициент теплопроводности λ=50
Вт/м·К)
с наружным диаметром d=50 мм и толщиной стенки δ=4 мм
(стенку считать чистой с обеих сторон).
Определить также поверхность теплообмена при
выполнении теплообменника по прямоточной схеме и сохранении остальных
параметров неизменными.
Для обеих схем движения
(прямоточной и противоточной) показать (без расчета) графики изменения
температур теплоносителей вдоль поверхности теплообмена. Указать преимущества
противоточной схемы.
Последняя
цифра шифра
|
G,
кг/с
|
t1в,
оС
|
tIIв,
оС
|
t1г,
оС
|
t11г,
оС
|
Предпоследняя
цифра шифра
|
αг,
|
αв,
|
|
|
|
|
|
|
|
Вт/(м2К)
|
2
|
3,2
|
28
|
195
|
500
|
270
|
0
|
30
|
5200
|
Решение:
Количество теплоты, полученной в теплообменнике
водой:
= G*Cp*(
tВ11
- tВ!
),
где G
- массовый расход воды, кг/с;
Cp
=
4190 Дж/(кг*К) - удельная массовая изобарная теплоёмкость воды;
tв1
и tв11
- температура воды на входе и выходе из теплообменника, соответственно.
Q = 3,2*4190*( 195 -
28) = 2239136 Вт.
Площадь поверхности теплообмена определяем из
уравнения теплопередачи:
= К*∆t*
F → F = Q / (К*∆t),
где К - коэффициент теплопередачи,;
∆t
- средний температурный напор, ∆t
= (∆tб -
∆tм)
/ ln(∆tб /∆tм);
∆tб
и
∆tм
- большая и меньшая разность температур между теплоносителями на входе и выходе
из теплообменника.
При противоточном движении теплоносителей:
В11
= 1950С <------------------ tВ1
= 280С ∆tб
=
tГ1-
tВ11
= 500 - 195 = 3050С
tГ1
= 5000С ------------------>tГ11=
2700С ∆tм
= tГ11
- tВ1=
270 - 28 = 2420С
∆t
= (305 - 242) / ln(305 /242) = 2720С.
Так как отношение наружного диаметра к
внутреннему меньше двух, расчёт можно вести по формулам теплопередачи для
плоской стенки.
Коэффициент теплопередачи:
= 1/[1/αг
+ δ / λ
+1/αв]
= 1/[1/30 + 0,004/50+1/5200] = 29,76 Вт/(м2*К).
Площадь поверхности теплообмена:= 2239136/
(272*29,76) = 276,62 м2.
При прямоточном движении теплоносителей:
В1
= 280С ------------------ >tВ11
= 1950С ∆tб
=
tГ1-
tВ1
= 500 - 28 = 4720С
tГ1
= 5000С ------------------>tГ11=
2700С ∆tм
= tГ11
- tВ11=
270 - 195 = 750С
∆t
= (472 - 75) / ln(472/75) = 215,820С.
Площадь поверхности теплообмена:= 2239136 /
(215,82*29,76) = 348,62 м2.
При противоточной схеме движения теплоносителей
больше температурный напор по сравнению с прямоточной, что влечёт за собой
уменьшение поверхности теплообменного аппарата.
Графики изменения температур теплоносителей вдоль
поверхности теплообмена.
Прямоточное и противоточное движение
теплоносителей.
Задача 6
В хлебопекарной печи размером АхВхС (м)
температура газов t2 0C. В газах содержится по объему СО2(%) и водяного пара
Н2О (%).
Определить количество теплоты, излучаемой газами
к поверхности хлеба на поду, если температура этой поверхности tcт 0C.
Расчет произвести на 1м2пода. Степень черноты стенок печи εст=0,9,
давление в печи Р (кПа).
Размер
печи АхВхС, м
|
t2,
0С
|
СО2,
%
|
Н2О,
%
|
Предпоследняя
цифра шифра
|
tcт,
0С
|
Р,
кПа
|
2
|
1,5х5х5
|
220
|
16
|
14
|
0
|
200
|
110
|
Решение:
Средняя длина пути луча:
= 4V/F = 4*A*B*C/[2*(A*B + B*C +
A*C)]
= 4*1,5*5*5/[2*(1,5*5 + 5*5 + 1,5*5)] = 0,19 м.
Произведение среднего пути луча на парциальное
давление СО2 и Н2О:
РСО2*l
= 0,16*0,19 = 0,03 МПа*м
РН2О*l
= 0,14*0,19 = 0,03 МПа*м.
Степень черноты дымовых газов при tг
= 2200С определяем по графикам [1, рис.11.1-11.3]:
εCO2
= 0,072; εH2O
= 0,042; β = 1,08;
εr
= εCO2
+ β*εH2O
= 0,072 + 1,08*0,042 = 0,117.
При помощи тех же графиков определяем
поглощательную способность газов при температуре поверхности труб поверхности tст
= 2000С:
εCO2
= 0,064; εH2O
= 0,07 ; β = 1,08;
Аг = εCO2*(Tr/Tc)0,65
+ β*εH2O
= 0,064*(493/473)0,65 + 1,08*0,07 = 0,141.
Эффективная степень черноты стенок печи:
εC1’
= 0,5(εC
+ 1) = 0,5(0,9 + 1) = 0,95.
Плотность теплового потока излучением:
л
= εC1’*С0*[
εr*(Tr/100)4
- Ar*(Tc/100)4]
=
=0,95*5,67*[0,117*(493/100)4 -
0,141*(473/100)4] = 79 Вт/м2.
Литература
1. Рабинович
О.М. Сборник задач по технической термодинамике. - М.: Машиностроение, 1973.
. Нащокин
В.В. Техническая термодинамика и теплопередача. - М.: Высшая школа, 1980.
3
.Краснощёков Е.А., Сукомел А.С. Задачник по теплопередаче.- М.: Энергия, 1980.
