Автосалон с СТО
Реферат на тему:
«Автосалон с СТО»
Генеральный план
Земельный участок выбирается по согласованию с руководителем проекта.
Проектируемый объект может располагаться в промышленно-коммунальной либо
селитебной зоне города.
Требования к объекту
СТО:
Станция предназначена для технического обслуживания и текущего ремонта
легковых автомобилей. Перечень услуг:
ñ диагностика механизмов, обеспечивающих безопасность движения,
ñ уборочно-моечные работы,
ñ крепежно-смазочные и регулировочные работы,
ñ жестяные и сварочные работы,
ñ шиномонтажные работы,
ñ электроремонтные работы
ñ текущий ремонт агрегатов на базе замены дуталей и узлов,
ñ покраска кузовов (при размещении СТО вне зоны селитебной
территории).
1. Основные показатели СТО
|
ед. изм.
|
количество
|
Количество постов
|
шт
|
10
|
Суточное количество обслуживаемых автомобилей
|
ед
|
60
|
Общее количество работающих
|
чел
|
122
|
Из них: в первую смену
|
чел
|
50
|
Рабочих смен в сутки
|
ед
|
2
|
Полезная площадь, всего
|
м2
|
2000
|
В том числе: административно-бытовых помещений
|
м2
|
500
|
. Состав СТО:
Технологической схемой в составе комплекса предусматривается:
ñ производственная часть
ñ административно-бытовой блок.
3. Инженерное оборудование и обеспечение.
Станция оборудуется системой хозяйственно-пищевого и противопожарного водоснабжения,
канализацией, электро- и теплоснабжением, телефоном и радио. Подключение
инженерных сетей станции производится к существующим городским сетям.
4. Участок строительства.
Земельный участок выбирается по согласованию с руководителем проекта.
Станция может располагаться в промышленно-коммунальной или складской зоне
города, а также на междугородных автотрассах вблизи населенных мест,
обеспеченных инженерными коммуникациями.
. Основные параметры.
Размеры корпуса в плане определяются с учетом рациональной
технологической планировки и выбранной конструктивной схемы.
Высота корпуса до низа несущих конструкций покрытия 6
м.
Минимальный пролет и шаг среднего рядя колонн 12 м.
Минимальная ширина корпуса 18
м.
Планировочные решения должны предусматривать размещение 10-ти постов для
обслуживания автомобилей.
. Административно-бытовые помещения.
Административно-бытовые помещения должны быть встроены в габариты
производственного корпуса. Гардеробные блоки решаются раздельными для мужчин и
женщин с учетом того,что численность женщин составляет 30% от общего числа
работающих. В состав гардеробных блоков должны входить гардеробные с закрытым
хранением уличной, домашней и рабочей одежды, душевые с преддушевыми,
умывальные и уборные. Отдельные уборные необходимо предусмотреть на площади
производственного корпуса при удалении гардеробных блоков от рабочих мест более
чем на 75 м.
В административно-бытовой части следует предусмотреть конторские
помещения, клиентскую с уборной, комнату приема пищи, либо столовую на 15
посадочных мест для работников СТО.
№ п/п
|
7. Состав помещений и участков СТО
|
площадь м2
|
|
Производственная часть
|
|
1
|
Мойка и уборка автомобилей
|
140
|
2
|
Участок подкраски (1 пост)
|
72
|
3
|
Краскозаготовительная
|
18
|
4
|
18
|
5
|
Компрессорная
|
24
|
6
|
Электрощитовая
|
6
|
7
|
Кладовая диагностического оборудования
|
6
|
8
|
Участок компъютерной диагностики (1 пост)
|
72
|
9
|
Участок технического обслуживания (6-7 постов)
|
576 - 648
|
10
|
Кладовая масел
|
18
|
11
|
Помещение обойной и столярной
|
36
|
12
|
Аккумуляторная
|
18
|
13
|
Шиномонтажная
|
36
|
14
|
Помещение мастеров
|
18
|
15
|
Агрегатно-механический участок (1 пост)
|
72
|
16
|
Инструментальная раздаточная кладовая
|
18
|
17
|
Промежуточная кладовая
|
36
|
18
|
Кладовая запасных частей
|
108
|
19
|
Электроремонтная мастерская
|
18
|
20
|
Тепловой пункт
|
18
|
21
|
Венткамеры на отм. +3.600
|
18
|
|
Административная часть
|
|
22
|
Охрана
|
9
|
23
|
Вестибюль
|
18
|
24
|
Уборные
|
18
|
25
|
Контора
|
24
|
26
|
Начальник станции
|
18
|
27
|
Диспетчерская
|
28
|
Клиентская
|
54
|
29
|
Столовая на 15 посадочных мест
|
72
|
30
|
Женский гардеробный блок
|
84
|
31
|
Мужской гардеробный блок
|
216
|
32
|
Венткамера приточная, вытяжная
|
12
|
1 - Участок мойки и уборки автомобилей; 2 - Участок приемки автомобилей;
3 - Участок диагностики; 4 - Участок регулировки углов установки колес; 5 -
Участок слесарных работ; 6 - Участок ремонта агрегатов; 7 - Участок шиномонтажных
работ; 8 - Участок кузовного ремонта; 9 - Малярный участок; 10 - Компрессорная
станция; 11 - Склад централизованной раздачи масел и технологических жидкостей;
12 - Кладовая специнструмента; 13 - Склад запасных частей; 14 - Клиентская; 15
- Комната приемщика
Комплектация малярного участка в автосервисе
Необходимое оборудование:
. Камера малярно-сушильная; 2. Комната приготовления красок с
миксером; 3. Камера малярно-сушильная для деталей; 4. Участок подготовки к
покраске; 5. Терминал на вращающейся консоли; 6. Инфракрасный излучатель для
локальной сушки; 7. Мойка краскораспылителей; 8. Компрессор с осушителем
воздуха для покраски; 9. Блок подготовки воздуха для покраски; 10.
Краскораспылители; 11. Пневмоинструмент шлифовальный; 12. Подставка для деталей

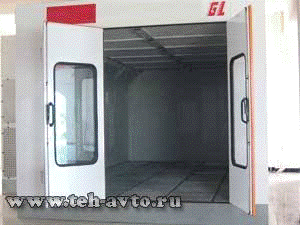

Окрасочная камера для автомобилей - это относительно
небольшое помещение, оборудованное вентиляционной системой, воздушными
фильтрами и специальной установкой, отвечающей за подачу воздуха.
Установка, подающая воздух представляет собой
тепло-генератор, который может быть газовым, электрическим либо работать на
жидком топливе. Для сушки окрашенной поверхности используются инфракрасные
нагреватели.
Окрасочно-сушильные камеры для авто бывают разных
размеров. Обычно владельцы автосервисов выбирают их в зависимости от того,
какие машины они обслуживают. К примеру, если это исключительно легковые авто и
микроавтобусы, то достаточно будет камеры с габаритами 6900х3900х2650мм.

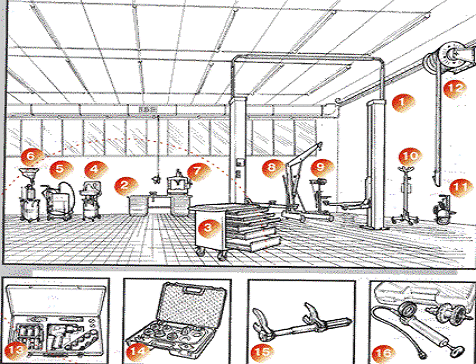

Слесарный участок
1. Подъемник
. Верстак с тисками
. Комплект ручного инструмента в тележке
. Мойка деталей передвижная
. Установка для заправки масла
. Универсальная установка для слива и отсоса масла
. Пресс гидравлический
. Кран гаражный
. Станок для проточки тормозных дисков
. Стойка трансмиссионная гидравлическая
. Установка для прокачки тормозной системы
. Устройство для вытяжки отработавших газов
. Пневмогайковерт с набором ударных головок
. Набор для промывки системы охлаждения и замены
охлаждающей жидкости
. Приспособление для сжатия пружин подвески
. Прибор проверки герметичности системы охлаждения
.Стенд регулировки углов установки колес
.Подъемник с траверсным домкратом, поворотными кругами и компенсаторами
для задней оси
.Комплект ручного инструмента в тележке
.Переносной резервуар для подкачки шин

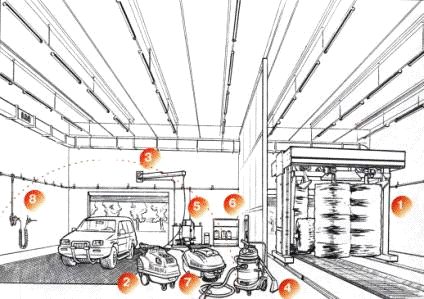

Автоматическая портальная мойка; 2 Моечная установка высокого давления; 3
Вращающаяся консоль для шланга; 4 Пылесос для влажной уборки; 5 Очистные сооружения;
6 Моющие средства; 7 Полоуборочная машина; 8 Обдувочный пистолет

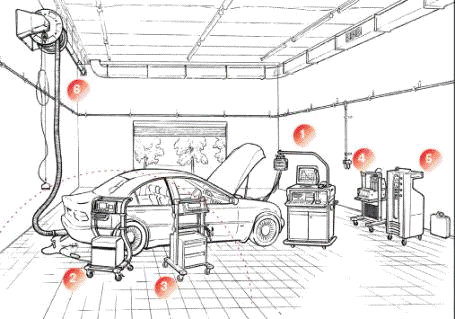

Комплектация участка диагностики
- Центральный диагностический модуль в комплекте с мотортестером,
сканером и осциллоскопом; 2 - Газоанализатор; 3 - Тестер аккумуляторных
батарей; 4 - Установка для проверки и чистки инжекторных форсунок; 5 -
Установка для обслуживания кондиционеров с тестером утечек; 6 - Устроуство для
вытяжки отработанных газов

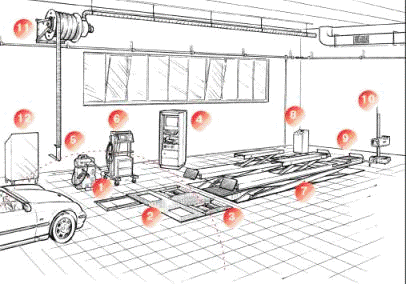

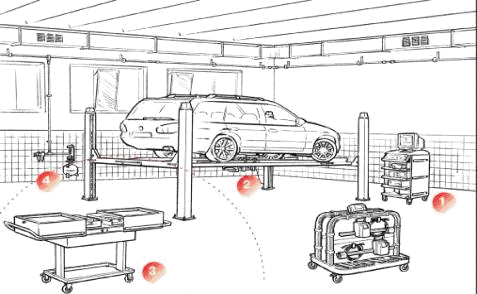

Комплектация участка приемки автомобилей
1 - Тестер суммарного схождения; 2 - Тестер проверки подвески и
амртизаторов; 3 - Роликовый тормозной стенд; 4 - Центральная диагностическая
стойка; 5 - Дымомер; 6 - Газоанализатор; 7 - Ножничный подъемник с двойным
выходом; 8 - Пульт управления подъемника; 9 - Люфтдетектор; 10 - Тестер
проверки и регулировки фар; 11 - Устроуство для вытяжки отработанных газов; 12
- Шкаф приемщика
станция автомобиль технический ремонт

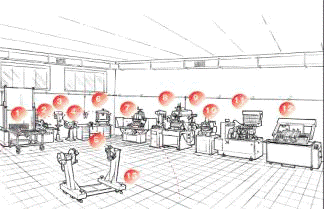

Комплектация участка слесарных работ
- Мойка деталей и агрегато
- Станок для обработки тормозных дисков и барабано
- Станок сверлильный
- Станок заточной
- Верстак с тисками
- Пресс гидравлический
- Станок для расточки цилиндров
- Станок для обработки и хонинговки зеркала цилиндра
- Установка для обработки клапанных гнезд
- Станок для обработки фасок клапанов
- Стенд для испытаний и регулировки топливной аппаратуры дизельных
двигателей
- Установка для проверки герметичности агрегатов
- Стапель для ремонта двигателя и коробки передач

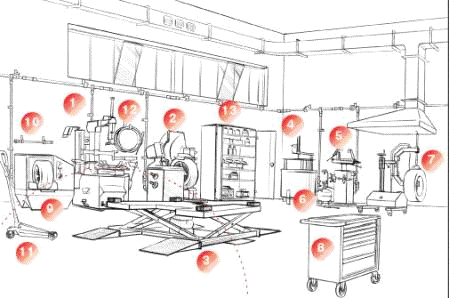

Комплектация участка шиномонтажных и ремонтных работ
- Шиномонтажный стенд с манипулятором "третья рука"
- Балансировочный стенд с пневмолифтом
- Ванна для проверки колес и камер
- Рабочее место со стапелем для ремонта резины
- Переносной резервуар для подкачки шин
- Вулканизатор с манипулятором "Шатл" и местной вентилляцией
- Тележка инструментальная
- Мойка колес
- Ключ динамометрический
- Домкрат подкатной
- Кольца для накачки бескамерной резины
- Шкаф для хранения расходных материалов

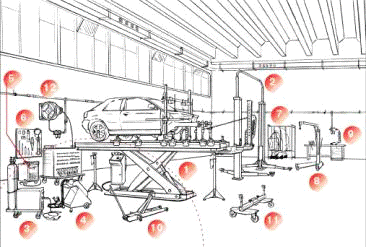

Комплектация участка кузовного ремонта
- Стапель для правки кузовов в комплекте с ножничным подъемником и
системой измерения нижней и верхней частей кузова
- Подъемник автомобильный
- Сварочный полуавтомат
- Универсальный аппарат сварки сопротивлением в комплекте с токовыми
клещами
- Аппарат плазменной резки металла
- Набор гидравлического инструмента
- Мобильный стеллаж для хранения демонтированных деталей
- Кран гаражный
- Верстак с тисками
- Домкрат подкатной удлиненный
- Телега для транспортировки автомобилей
- Блок подготовки воздуха с катушкой

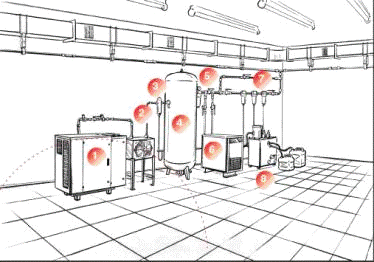

Комплектация компрессорной станции
- Компрессор
- Теплообменник предварительный
- Сеператор-масловлагоотделитель
- Рессивер с автоматическим дренажным клапаном
- Фильтр грубой очистки с индикатором загрязнения
- Осушитель воздуха криогенный
- Блок фильтров
- Сепаратор последренажны
Автосалон
. Выставочный автомобильный зал 400 м2
2. Ресепшен-стойка
3. Комнаты менеджеров 3 х 18
м2 = 54 м2
. VIP - комнаты 2
х 12 м2 =24 м2
. санузлы для клиентов 2 шт. (муж. и жен. ) х 4
м2
. касса 6
м2
. комната охраны 12
м2
. магазин запчастей и атрибутов 24
м2
(располагать рядом со складами, которые находятся в СТО)
1. Кафе на 12 человек (открытое) 120
м2
2. Кухня 24
м2
. Банкетный зал для сотрудников 100
м2
. Офисы (директор, бухгалтер...) 5шт.х12
м2
Санузлы для сотрудников 2шт. (муж. и жен. ) х 4 м2
Список литературы
1. Будасов
В.Б., Каминский В.П. Строительное черчение. - М.: Стройиздат, 1990.
2. ВСН
01 - 89/ Минавтотранс РСФСР. Ведомственные строительные нормы. Предприятия по
обслуживанию автомобилей.
. ГОСТ
21.501 - 93. Правила выполнения архитектурных чепртежей. - М.; 1996
. Давидович
Л.И. Проектирование предприятий автомобильного транспорта. - М «Транспорт»,
1975.
. ОНТП
- 01 - 91/ Росавтотранс. Общесоюзные нормы технологического проектирования
предприятий автомобильного транспорта. - М.; 1998.
. СНиП
31-06-2009 Общественные здания и сооружения
. СНиП
II-77-80 Магазины
. СНиП
21-01-97 Пожарная безопасность зданий и сооружений.
. Пособие
по проектированию комплексов общественных центров с использование
функционально-планировочных элементов ЦНИИЭП им. Б.С. Мезенцева. Москва.
Стройиздат 1984.
