Теплоснабжение района города

«Теплоснабжение района города»

Задание: разработать проект подземной прокладки теплотрассы в непроходных каналах в сухих грунтах. Исходные данные приведены в таблице 1.

Таблица 1

№ варианта	Тип канала	Условный диаметр труб, мм	Наружный диаметр труб, мм	Глубина траншеи (Н), м	Группа и характеристика грунта	Длина трассы (Л), м	Производительность звена монтажников (С_ТР), м трассы /смену
1	2	3	4	5	6	7	8
8	Л11-3	350	377	1,70	1, песок	1300	15

Управление временем в проекте

1. Определяем расчетные параметры траншеи. Траншея для теплотрассы принимается по всем вариантам с откосами (см. рисунок 1).

Рисунок 1 - Определение расчетных параметров траншеи

Ширина траншеи по дну составляет:

а = Ш+0,2 м.

где Ш = 1,48м - ширина канала по наружному обмеру.

а = 1,48 + 0,2 = 1,68 м

Ширина траншеи по верху равна сумме ширины по дну и двойного заложения откоса траншеи С, т.е.

А = а + 2*С

где С = 1,7*1 = 1,7 м - заложение откоса для траншеи глубиной 1,7 м для грунта песок.

А = 1,68 + 2*1,7 = 5,08 м.

. Определяем объемы выемки:

на 1 п.м. траншеи:

Огр = (а + С) * Н, м³

где Н = 1,7 м - глубина заложения;

Огр = (1,68 +1,7) * 1,7 = 5,75 м³

на всю длину трассы:

Робщ = Огр * Л, м³

где Л = 1300 м - длина трассы

Робщ = 5,75 * 1300 = 7475 м³

3. Определяем расчетную производительность экскаватора и его выбор (определение вместимости ковша).

Расчетная производительность экскаватора, обеспечивающего постоянный фронт работ для трубоукладчиков, определяется по формуле:

Ррасч = Огр * Стр, м³/смену

где Стр = 15 м трассы / смену - скорость движения монтажников при укладке каналов или монтаже опор.

Ррасч = 5,75 * 15 = 86,25 м³/смену.

Принимаем экскаватор обратная лопата с вместимостью ковша 0,25 м³.

. Определяем объемы разработки грунта вручную:

Рручн = а * Л * Нручн , м³

где Нручн = 0,1 м - глубина недобора грунта экскаватором.

Рручн = 1,68 * 1300 * 0,1 = 218,4 м³

. Определяем объемы механизированной разработки траншеи экскаватором:

Рмех = Робщ - Рручн , м³

Рмех = 7475 - 218,4 = 7256,6 м³

. Определяем объемы грунта для засыпки траншеи бульдозером:

Рзас = Робщ - Рконстр , м³

где Рконстр - объем, занимаемый конструкциями каналов или сетевых колодцев, м³

Рконстр = Ш * В * Л, м³

где В = 0,7 - высота канала по наружному обмеру, переведенная в метры.

Это значение необходимо увеличить на толщину плиты перекрытия (0,1 м).

Рконстр = 1,48 * (0,7 + 0,1) * 1300 = 1539,2 м³

Рзас = 7475 - 1539,2 = 5935,8 м³

. Определяем объем работ по укладке непроходных каналов.

где Обсбж = 0,24 м³ - общий объем сборного железобетона, приходящийся на 1 п.м. одноячейкового канала.

Ункан = 1300 * 0,24 = 312 м³

. Объем работ по прокладке теплотрассы равен 2* L = 2 * 1300 = 2600 м.

. Нормативная продолжительность строительства теплотрассы выполняется по формуле:

Т_н= Т + Т (П - 1) · 0,3 ·К, мес.,

где Т = 4 мес - норма продолжительности строительства тепловой сети диаметра 350 мм протяженности 1 км.

П = 1,3 км - общая протяженность теплотрассы.

,3 - коэффициент на поточное строительство и совмещение работ на участках трассы.

К = 0,95 - коэффициент, учитывающий способ прокладки теплотрассы.

Продолжительность строительства теплотрассы длиной 1,3 км из двух труб диаметром 300 мм составит:

Т_н = 4+4·(1,3-1)·0,3·0,95 = 4,34 месяца или 95 дней (4,34·22);

. Определение продолжительностей выполнения отдельных видов работ (П) производится для чисто механизированных работ (экскавация, обратная засыпка), а также для ручных работ и работ с применением машин (укладка труб, монтаж опор) по формуле:

П = , дни

где Тр	- трудоемкость работ в чел.-часах (принимается по данным локальной сметы);
n	- число смен в сутки (для механизированных работ - 2 смены; для ручных работ и работ с применением машин - 1 смена);
m	- число рабочих или машин в смену;
8	- продолжительность смены в часах;
k	- коэффициент перевыполнения норм выработки (k≤1,20).

Для подземной прокладки заполнение «шапки» календарного плана производится по результатам следующих расчётов продолжительности работ:

.1 Разработка траншеи экскаватором:

;

Окончательно принимается продолжительность работ, равная 20 дней с коэффициентов перевыполнения норм выработки 1,035 (20,7:20).

.2 Ручная подчистка дна траншеи:

Окончательно принимается 16 дней с коэффициентом 1 (16:16).

10.3 Укладка непроходных каналов:

Принимается 29 дней с коэффициентом 1 (29:29).

.4 Укладка труб в каналы:

Принимается 47 дней с коэффициентом 0,9 (47,6:47).

.5 Обратная засыпка траншеи бульдозером:

Принимается 1 день с коэффициентом 1,47 (1,47, 1,47:1).

Полученные продолжительности работ отображаются схематично в календарном плане (Таблица 2).

В качестве примера разбирается следующая условная ситуация.

При разработке траншеи для подземной прокладки теплотрассы не удалось организовать работу экскаватора в две смены. В результате срок выполнения данной работы увеличился вдвое и фактически составил 20 дней. Необходимо организовать дальнейшую работу таким образом, чтобы уложиться в оставшиеся до конца нормативного срока 66 дней (86-20). Для этого, например необходимо:

) укладку непроходных каналов производить звеном рабочих в количестве 7 чел., вместо 5 чел.

) укладку труб в каналы производить звеном рабочих в количестве 7 чел., вместо 5 чел.

В таблице 2 пунктирной линией представлены модифицированный календарный план с соответствующей эпюрой трудовых ресурсов, отражающей вышеуказанные изменения, произошедшие в ходе выполнения работ. Необходимые расчеты к этому плану приведены в соответствующих графах (в знаменателе).

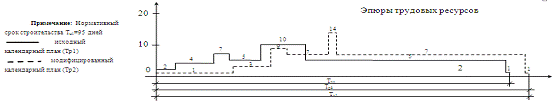

Таблица 2 Исходный и модифицированный календарные планы по устройству теплотрассы в непроходных каналах

Наименование работ

Затраты труда, чел.-час (маш.-ч.)

Число смен в сутки

Число рабочих (машин в смену)

Продолжительность работ, дни

Расписание работ (дни)

100

2. Ручная подчистка дна траншеи 2

3. Укладка непроходных каналов

4. Укладка труб в каналы 5

5. Обратная засыпка траншеи бульдозером

УПРАВЛЕНИЕ СТОИМОСТЬЮ В ПРОЕКТЕ

. Планирование стоимости в проекте

В случае подземной прокладки теплотрассы в непроходных каналах сметная стоимость отдельных видов работ составит (с учетом суммарного коэффициента 6,623=11841338 : 1 787820):

1. Разработка траншеи экскаватором: 23728,3·6,623= 157152,53руб.

2. Ручная подчистка дна траншеи: 2101,65·6,623= 13847,23 руб.

. Укладка непроходных каналов: (54964,1+483294,24)·6,623= 3564884,99 руб.

. Укладка труб в каналы: 1221462,5·6,623=8089846,14руб.

. Обратная засыпка траншеи бульдозером: 2334,88·6,623= 15463,91руб.

Итого: 11841338 руб.

2. Контроль и регулирование стоимости проекта

Выполняется построение диаграмм кумулятивных затрат, характеризующих инвестиционную составляющую бюджета проекта. На произвольно выбранную текущую дату графическим способом определяется отклонение по расписанию от кривой бюджетные затраты (ОР) по формуле:

теплотрасса траншея подземный

ОР = БЗ - ОО,

где БЗ - бюджетные затраты, тыс. руб.;

ОО - освоенный объем, тыс. руб.

ОР = 6 100 000 - 2 100 000 = 4 000 000 руб.

Бюджетные затраты

Освоенный объем

Рисунок 2 - Диаграмма кумулятивных затрат на устройство теплотрассы в непроходных каналах:

Тр1 - срок работ по исходному расписанию; Тр2 - то же по модифицированному расписанию; Тн1 - нормативный срок

Форма №4

Теплоснабжение района

^{(Наименование стройки)}

ЛОКАЛЬНЫЙ СМЕТНЫЙ РАСЧЕТ № 1

от 15.05.2014

«Подземная прокладка теплотрассы длиной 1300 м из лотков Л11-3, диаметр труб 350 мм»

Основание: чертежи № Рабочая документация______________________________________________________

Составлен в базовых ценах: 2014 г.

Сметная стоимость работ: 11841338 руб.

Трудоемкость работ: 3835,88 чел. час.

Средство по оплате труда: 44184 руб.

№ п/п		Обоснование цен	Наименование работ и затрат	Кол-во		ЦЕНА ЕДИНИЦЫ				ОБЩАЯ СТОИМОСТЬ						затр.тр.раб. затр.тр.маш.
						всего		экс.маш		всего		зарплата		экс.маш
						зарплата		ЗП маш.						ЗП маш.		единич		всего
1		2	3	4		5		6		7		8		9		10		11
Раздел 1: Земляные работы
1		ТЕР 01-01-004-04	Разработка грунта в отвал экскаватором "обратная лопата" с ковшом вместимостью 0,25 м3, группа грунтов 1 (5,5), 1000 м3	3 272,87		3 191,42		23728,3		590,5		23137,79		9,97		72,28
						81,45		529,77						3840,83		45,67		331,1
2		ТЕР 01-02-057-01	Разработка грунта вручную в траншеях глубиной до 2 м. без креплений с откосами, группа грунтов 1 (1,9), 100 м3	2,18		964,06		0		2101,65		2101,65		0		118		257,24
						964,06		0						0		0		0
3		ТЕР 01-01-035-01	Засыпка траншей и котлованов с перемещением грунта до 5 м. бульдозером и мощностью 132 (180) кВт (л.с.), группа грунтов 1 (4,43), 1000 м3	5,93		393,74		393,74		2334,88		0		2334,88		0		0
						0		28,63						169,78		1,98		11,74
Итого по разделу 1										28165		2692		25473				329,52
														4011				342,84
Раздел 2: подземная прокладка теплотрассы
4		ТЕР 07-06-001-01	Устройство непроходных каналов одноячейковых перекрываемых или опирающихся на плиту (2,52), 100 м3 сборных конструкций	3,12		17 616,70		7 416,87		54964,1		11194,19		23140,63		373		1163,76
						3 587,88		1 287,18						4016,00		108,4		338,2
		440-9006	Конструкции сборные железобет-е, м3	1 549,02		-		483294,24		-		-		-		-
5	ТЕР 24-01-002-09		Прокладка трубопроводов в непроходном канале при условном давлении 1,6 Мпа, температуре 150С, диаметр труб 300мм (2,8), 1 км трубопровода	2,6	469767,89		34349,45		1221396,5		30297,8		89308,57		901		2342,6
					11653,00		2839,17						7381,8		127,6		331,76
Итого по разделу 2										1759655		41492		112449				3 506,36
														11398				669,96
Итого прямых затрат в базовых ценах										1 787820		44184		137922				3835,88
														15409				1012,8
Итого прямых затрат в текущих ценах (к=5,54)										9904523		244779		764088
														85366
Накладные расходы 130 %																		77471
ИТОГО																		9981994
Сметная прибыль 89 %																		53038
ИТОГО																		10035032
НДС 18 %																		1806306
ВСЕГО по смете																		11841338
