Строительство здания

Строительство здания

1. Район строительства

Город Уральск является административным центром Западно-Казахстанской области. Население города во время переписи в 2010 году составляло 217467 тысяч жителей. Климат умеренно континентальный. Под строительство выбран п. Зачаганск который входит в состав г. Уральска. Размеры участка: 16,3 x 22,7 м.

Климат в городе резко-континентальный, сухое жаркое лето и снежная холодная зима.

Температура воздуха

Минимальная температура воздуха достигает минус -42 °С, характерна для января, средняя летняя до плюс 28 °С.

Максимальная из средних скоростей ветра по румбам за январь - 5,3 м/с; за июль - 3,5 м/с.

Среднегодовое количество атмосферных осадков составляет 266 мм, большая часть которых выпадает в теплый период года.

Глубина промерзания грунта

Каждую зиму грунт промерзает на некоторую глубину, при этом содержащаяся в грунте вода замерзает, превращается в лед и расширяется, тем самым, увеличивая объем грунта. Этот процесс называется пучением грунта. Увеличиваясь в объеме, грунт действует на фундамент дома, сила этого воздействия может быть очень велика и составлять десятки тонн на квадратный метр поверхности фундамента. Воздействие такой силы может двигать фундамент, нарушая нормальное положение всего здания. Таким образом, промерзание грунта оказывает негативное влияние. Для того, чтобы силы пучения не действовали на основание фундамента, нужно его закладывать на глубину ниже глубины промерзания.

Глубина промерзания грунта зависит, во-первых, от типа грунта: глинистые грунты промерзают чуть меньше песчаных, потому что обладают большей пористостью. Пористость глины колеблется от 0,5 до 0,7, в то время как пористость песка - от 0,3 до 0,5.

Во-вторых, глубина промерзания зависит от климатических условий, а именно от среднегодовой температуры: чем она ниже, тем больше глубина промерзания.

Нормативная глубина промерзания ищется по формуле:

пр = k√М (м), где

М - сумма абсолютных значений среднемесячных зимних отрицательных температур (СНиП Основания и фундаменты).

Нормативная глубина промерзания выбранного участка = 1,6 м.

Влажность воздуха

Атмосферный воздух всегда содержит некоторое количество влаги в виде паров. Влажность воздуха в течении года колеблиться от 45 до 85%

Таблица 1

2. Объемно-планировочное решение

Объемно-планировочное решение - это решение, на основе которого принимается тот или иной состав и размеры помещений.

Проект кирпичного дома имеет классические формы (дом имеет прямоугольную форму, габаритные размеры дома: 8,3 х 12,5 х 8,31 м) и рациональные архитектурные решения, что позволяет отнести его к категории коттеджей среднего класса запроектировано без подвала.

Запроектировано:

высота 1-го и 2-го этажа - 3,00 м;

высота всего здания - 9,9 м;

размеры в осях - 12,6 м (1-4) и 9,5 м (А-Д).

Данный коттедж рассчитан на проживание в нем семьи состоящей из 4-6 человек и имеет все необходимые системы жизнеобеспечения. Здание имеет 2 уровня.

В любом здании можно выделить три группы элементов, связанных между собой:

-        объемно-планировочные элементы (этаж, отдельные помещения);

-        конструктивные элементы (стены, перекрытия);

         строительные изделия (кирпич, плиты перекрытия).

Рассмотрим проектируемое здание. Здание можно классифицировать по различным критериям:

. По назначению:

-        жилые;

-        общественные;

         промышленные;

         сельскохозяйственные.

Наше здание является жилым. Так как используется для постоянного или временного проживания.

. По этажности:

-        малоэтажные (1-5 этажей);

-        среднеэтажные (5-12);

         высотные (свыше 12 этажей).

. По конструкции стен:

-        мелкоэлементные, когда здания возводятся из мелких элементов, которые могут быть уложены на место вручную, без применения особых монтажных механизмов (например: кирпич, пустотелые керамические камни, цементно-бетонные и гипсобетонные камни - мелкие блоки, балки перекрытий, доски пола, стропила, оконные и дверные коробки, переплеты и створки дверей и т.д.);

-        крупноэлементные, требующие применения подъемно-транспортных механизмов при их возведении. Например, здания со стенами из крупных блоков или крупных панелей с крупнопанельными перекрытиями и крышами; здания, возводимые методом подъема этажей и из объемных элементов (комнат и квартир).

Для построения стен широко используется кирпич размером 250Х120Х65. Для несущих стен он кладётся в два ряда, тем самым ширина несущей стены составляет 510 мм. Ширина перекрытий равна 250 мм.

. По способу возведения:

полносборные (панельные или объемные блоки);

не индустриальные (кирпичные).

Дом, а точнее его фундамент и стены состоят из кирпича.

. Степень долговечности зданий

Строительными нормами установлены различные степени долговечности здании и инженерных сооружений.

Классификация по долговечности (по способности здания в течение длительного времени сохранять свои эксплуатационные качества):. со сроком службы более 100 лет (общественные здания);. 50-100 лет (здания высотой от 9-ти этажей);. 20-50 лет (здания высотой до 5-ти этажей);. до 20 лет (временные здания и сооружения).

Наше здание относиться к III степени долговечности.

. По огнестойкости:II здания с каменными конструкциями;- здания с каменными конструкциями, с применением деревянных или листовых конструкций, либо здания каркасного типа;- с деревянными оштукатуренными;- деревянные не оштукатуренные.

Наше здание относиться к I степени огнестойкости, т. к. это здание с несущими и ограждающими конструкциями из искусственных каменных материалов. К элементам покрытий не предъявляются требования по пределам огнестойкости и пределам распространения огня, при этом элементы чердачного покрытия из древесины подверглись огнезащитной обработке.

7. По классу ответственности зданий:- крупные промышленные и общественные здания, жилые дома от 9-ти этажей с повышенными эксплуатационными требованиями;- большинство небольших общественных и промышленных зданий, жилые дома до 9-ти этажей;- здания со средними эксплуатационными требованиями, жилые дома до 5-ти этажей;- временные здания с минимальными требованиями.

Здание соответствует III классу ответственности.

Класс ответственности здания назначает проектная организация, разрабатывающая проект. Все требования к зданиям соответствуют в нормах на проектирование.

Наше здание полностью отвечает необходимым требованиям:

-        функциональность - полное соответствие процессу для которого построено;

-        техническая - надежность - защита от внешних воздействий, прочность, устойчивость, долговечность, индустриальность;

         экономичность - затраты на возведение и эксплуатацию здания должны быть оптимальными;

         архитектурно-художественная привлекательность - внешний и внутренний облик являются привлекательными.

3. Объём планировочное показания

Площадь застройки: 92,6 кв. м.

Площадь общая: 179,2 кв. м.

Площадь нетто: 69,1 кв. м.

Площадь жилая: 110,1 кв. м. (на 1-го человека: 22,02 кв. м.)

Таблица 2

4. Функциональная тема

Краткое описание комнат и предназначение каждого помещения:

Гостиная - комната в квартире для приема гостей.

Холл - большое помещение для чего-нибудь (напр. зал для публичных собраний, комната для ожидания в театрах, кино и т.п.). В данном случае оно используется как коридор.

Санузел (сокр. от санитарный узел) - место для санитарных и гигиенических процедур. Обычно под санузлом понимается помещение, где человек может справить свои естественные физиологические потребности и привести себя в порядок.

Кухня - комната, в которой готовят пищу. Здесь, как правило, располагается плита или печь, холодильник - неотъемлемое составляющие кухни.

Тамбур - это помещение между двумя дверями, выполняет теплоизолирующую функцию. Например: В тамбуре можно снять верхнюю одежду, повесить на вешалку мокрый зонт и плащ, снять обувь и положить на полку шляпу.

Кабинет - комната для выполнения определённого рода работ, чаще всего - уединенных письменных занятий.

Спальня - помещение, предназначенное для ночлега.

Ванная - место для принятия водных гигиенических процедур. Здесь располагается ванна либо душевая кабинка, они могут находиться как по отдельности, так и быть интегрированы друг в друга

. Конструкционные решения

Фундамент

Фундамент - это прочное подземное, иногда подводное основание для домов, зданий и сооружений.

Он выполняет опорно-защитную функцию, принимая на себя массу стоящей на нём постройки и передавая нагрузку на грунт. Чтобы дом не разрушался, а его стены не трескались, необходимо строительство фундамента. Для дома чаще всего у нас заказывают ленточный фундамент, который может быть сборным и монолитным.

Фундаменты здания должны удовлетворять следующим основным требованиям: обладать достаточной прочностью и устойчивостью на опрокидывание и скольжение в плоскости подошвы, сопротивляться влиянию атмосферных факторов (морозостойкость), а также влиянию грунтовых и агрессивных вод, соответствовать по долговечности сроку службы здания, быть экономичными и индустриальными в изготовлении. По конструкции фундаменты различают на сплошные (фундаментная плита), ленточные, столбчатые и свайные.

По технологии изготовления фундаменты подразделяются на монолитные - сделанные из бута, бутобетона, бетона железобетона, - а также сборные из блоков заводского изготовления. Их преимущество перед монолитными фундаментами в том, что монтаж их производится с помощью подъемных устройств, следовательно, с наименьшими физическими затратами.

Определяющими факторами при выборе того или иного вида фундамента являются, прежде всего, тип дома (кирпичный одноэтажный, кирпичный более 2-х этажей, дом из пенобетона, легкий каркасный или щитовой и т.д.) который определяет вес сооружения и его давление на грунт, вид грунта на котором вы собираетесь строить, глубина сезонного промерзания, уровень грунтовых вод.

Экономические соображения тоже играют немаловажную роль. Например, зачем делать массивный ленточный или сплошной фундамент на непучинистом грунте для строительства красного дома без подвала. Разница в стоимости и трудоемкости между различными видами фундамента очень существенная.

При строительстве дома был использован ленточный монолитный железобетонный фундамент.

Ленточные фундаменты используются для домов с большой массой стен: кирпичные, каменные, бетонные, а также под деревянные, которые планируется облицовывать кирпичом. Недостатками ленточных фундаментов являются их массивность, большие затраты труда, материалов и, соответственно, средств. Однако они получили широкое распространение благодаря своей простой технологии.

Закладывается фундамент по всему периметру дома, включая внутренние и внешние капитальные стены. Кладка бывает различной формы: прямоугольной, трапецеидальной, ступенчатой, или с расширенной нижней частью, иначе называемую подушкой. Для оптимальной компенсации нагрузки от массивного здания является форма трапеции. При использовании в качестве материала для фундамента кирпича или бутового камня угол наклона боковой грани к вертикали не превышает 30°, а для бетона - 45°.

В нашем строении используется кладка с расширенной нижней частью (подушка).

Для возведения монолитного фундамента обычно используются бетон и железобетон. Для изготовления их сооружения необходима опалубка - арматурная конструкция, или так называемая форма для бетона, которая устанавливается на дно котлована. Она бывает подвижной, разборно-переносной, объемно-блочной. В качестве материла для её изготовления применяется дерево или металл. Внутри опалубки прокладываются листы теплоизоляции, керамзит, минераловатные плиты, или же пенопласт. Бетон заливается ровным слоем, непременно уплотняя. Достоинства монолитного фундамента состоят не только в его прочности и долговечности, но и в том, что он подходит для строительства домов любой формы.

Для предохранения стен от попадания влаги устраивают горизонтальную и вертикальную гидроизоляцию. Горизонтальную гидроизоляцию устраивают укладывая 2 слоя толя в места отпирания фундаментных блоков на фундаментные плиты, а также для устройства пола подвала между монолитной плитой и грунтом. Вертикальную гидроизоляцию устраивают по внешней грани блоков под наружными стенами. В качестве вертикальной гидроизоляции используют обмазку горячим битумом за 2 раза.

Стены. Наружные, внутренние стены и перегородки

Стена здания, основная ограждающая конструкция здания. Наряду с ограждающими функциями стена одновременно в той или иной степени выполняют и несущие функции (служат опорами для восприятия вертикальных и горизонтальных нагрузок).

Существует много различных вариантов доступных сегодня в выборе оптимального решения. А оно должно обеспечить:

• прочность; поскольку это основной параметр для стеновых материалов, то на его основе и формируется его название, марка; кирпич марки М125 обеспечивает нагрузку до 125 кг на кв. см;

• плотность; то есть удельный вес одного кубометра; это необходимо для того, чтобы минимизировать нагрузку на фундамент; набирая необходимую про прочности толщину стен, мы тем самым выдвигаем все более жесткие требования к фундаменту; более легкий стеновой материал эти требования облегчает в прямом и переносном смысле;

• теплоизоляция; основное требование к дому - он должен быть теплым зимой и прохладным летом; стены в этом смысле - основной обеспечивающий элемент, хотя важны также пол, кровля, окна и двери; показатель теплопроводности показывает, на сколько градусов изменится температура квадратного метра стены при подведении к нему теплового объема в один ватт (звучит мудрено, но значения - от 2,8 до 2,5: чем меньше число, тем лучше теплоизолирующие свойства материала);

• влагоизоляция; немногим уступает по важности теплоизоляции, ведь сырость заползает не только через крышу; показатель - водопоглощение; при его значении на уровне 6% можно считать здание полностью защищенным от влаги материалом, использованным в стене; а вот при значении на уровне 15% нужно будет подумать о дополнительных мерах по влагозащите стен;

• морозостойкость; но не теплоизоляция, о чем мы говорили выше; в данном случае речь идет о способности материала сопротивляться годовому циклу замерзания поверхностного увлажненного слоя и его последующему оттаиванию; измеряется в количестве таких циклов, в пределах 25-35;

Вот и все с техническими параметрами. Перейдем к экономическим, или эксплуатационным:

• стоимость; включая прямые затраты на приобретение материала и его монтаж и непрямые расходы, связанные с последующей эксплуатацией;

• длительность выполнения работ.

В нашем случае стены здания запроектированы из силикатного кирпича М75 на цементном растворе М25. Толщина наружных стен 640 мм, перегородок 120 мм. Оконные и дверные проемы перекрываются перемычками по ГОСТу 948-84 марок 2ПБ 16-2, 2ПБ 17-2, 3ПБ 21-8, 2 ПБ 19-3, 3ПБ 18-37.

Для крепления оконных и дверных блоков в простенках во время кладки закладываются антисептированные деревянные пробки через 1.2 м по высоте но не менее 2-х штук с каждой стороны. Над входными дверями запроектирован козырек. Во внутренних и наружных стенах предусмотрены вентиляционные шахты, которые выкладываются во время кладки.

Перекрытия

Перекрытия наряду со стенами являются основными конструктивными элементами зданий, разделяющими их на этажи. По расположению в здании перекрытия могут быть междуэтажными, чердачными и надподвальными. Доля стоимости перекрытий и полов от общей стоимости здания составляет 18…20%, а трудоемкость устройства - 20…25%. В связи с этим перекрытие должно быть прочным, т.е. выдерживать действующие на него постоянные и временные нагрузки.

Важным требованием, определяющим эксплуатационные качества перекрытия, является жесткость. Если жесткость перекрытия недостаточна, то под влиянием нагрузок оно дает значительные прогибы, что вызывает появление трещин. Величина жесткости оценивается значением относительного прогиба, равного отношению абсолютного прогиба к величине пролета. Его значение не должно превышать 1/200 для чердачных перекрытий и 1/250 для междуэтажных.

Теплозащитные требования предъявляют для чердачных и над подвальных перекрытий отапливаемых зданий, а также междуэтажных перекрытий, отделяющих отапливаемые помещения этажей от не отапливаемых. Особое внимание необходимо уделять конструированию перекрытия в местах примыкания к несущим стенам, так как возможно образование мостиков холода в стенах, что приведет к дискомфортным условиям эксплуатации здания.

Перекрытия должны обладать достаточной звукоизоляцией. В связи с этим применяют слоистые конструкции перекрытий с различными звукоизоляционными свойствами, опирают основные конструкции перекрытия на звукоизоляционные прокладки, а также тщательно заделывают не плотности. Перекрытия должны также удовлетворять противопожарным требованиям, соответствующим классу здания.

В зависимости от назначения помещений к перекрытиям могут предъявляться также специальные требования: водонепроницаемость (для перекрытий в санузлах, душевых, банях, прачечных), несгораемость (в пожароопасных помещениях), воздухонепроницаемость (при размещении в нижних этажах лабораторий, котельных и др.).

При строительстве данного здания использовались сборно-железобетонные перекрытия по ГОСТу 26434-851: марки панелей ПК63.18, длина 6300 мм, ширина 1800 мм, вес 3,5 т).

ПК63.18, панели укладываются на выровненную поверхность стен и оперяются на стену ≥ 190 мм. Швы между панелями закладываются цементным раствором марки 100. Торцы панелей на глубину 150 мм заделываются бетоном марки 50 во избежание продавливания на опору вышележащей площадкой.

Полы

Полы - элемент конструкции здания, верхняя часть перекрытия, как правило, с покрытием.

Полы являются одним из основных элементов здания и должны удовлетворять как эстетическим, так и техническим требованиям, которые определяются внутренним интерьером помещений.

Половое покрытие защищает пол от разного рода внешних воздействий - химического или физического. В качестве покрытия был выбран паркет. Он прекрасно сочетает красоту, прочность, и обладает теплоизоляционными свойствами.

Полы состоят из покрытия - верхнего слоя, который непосредственно воспринимает внешние воздействия и подстилающего слоя, рассредоточивающего нагрузку и обеспечивающего тепло-, влаго- и частично звукоизоляцию. Основанием для подстилающего слоя служит плита перекрытия.

В жилых комнатах, коридорах и прихожей предусмотрен паркет, а в санузлах и кухне предусмотрена керамическая плитка на прокладке из рубероида и цементно-песчаной стяжки.

Крыша

Крыша - верхняя ограждающая конструкция здания. Состоит из несущей части (стропил, ферм, прогонов, панелей и т.п.), передающей нагрузку от снега, ветра и собственного веса крыши на стены и отдельные опоры, и наружной оболочки - кровли.

Крыша здания запроектирована черепичная мансардная одноуровневая при двухскатной крыше.

Водоотвод с крыши неорганизованный, наружный, уклон ската i=1:3.5. Кровля имеет свес ограждений по всему периметру высотой 750 мм. Для проветривания и освещенности устроены слуховые окна.

Лестница

Лестница - сооружение в виде ряда восходящих ступенек, служащее для того, чтобы подниматься и спускаться между этажами, перемещаясь по ступенькам. Она соединяет верхние и нижние этажи, обеспечивая довольно удобное перемещение между этажами.

В проекте этого дома лестница сделана из железобетона. Прочность, бесшумность, огнеупорность и долговечность - основные достоинства железобетонных лестниц, которыми не обладают их деревянные и металлические собратья. В данном проекте, железобетонные лестницы изготовлены не из тяжелого бетона, а на основе пенобетона, что позволяет использовать эту конструкцию внутри помещений.

Окна. Двери

Окно - проём, специально создаваемый в ограждающих конструкциях здания в процессе строительства. Через окна в комнаты поступает свет; также они могут служить для вентиляции помещений. Окна являются главным (до 50%) источником теплопотерь в зданиях.

В проекте оконные блоки деревяные с двойным остеклением. Марки окон: ОП 1500-1500, ОП 1800-800, ОП 1200-1200 (4М1-16Аr-К4). Оконные блоки в стенах крепят с помощью рамных дюбелей, анкерных пластинок.

Предусмотрены оконные заполнители - окна с раздельным остеклением ОС 15-21, ОС 15-15. Для устранения давления от стен, между оконными коробками и гранями стеновых проемов предусматриваются зазоры сверху и сбоку по 20 мм, а снизу 30 мм. Зазоры заполняются монтажной пеной, сверху и сбоку покрываются штукатуркой откосов, а снизу вставляется подоконная доска. Снаружи нижняя грань оконного проема покрывается раствором с последующим наложением на него фартука из оцинкованной кровельной стали.

Дверь - элемент конструкции, призванный обеспечить доступ или, наоборот, ограничить проникновение в помещение. Чаще всего под «дверью» понимается отверстие в стене для передвижения по зданию и створ для ограничения данной возможности.

Наружная дверь - марки ДО 21-15 щитовой конструкции с мелкопустотным заполнением

Двери внутренние - щитовой конструкции с мелкопустотным заполнением ДН 21-8, ДО 21-9, ДГ 21-9, ДВГ 2500-2100 (4М1-16Аr-К4).

. Наружная и внутренняя отделка

Отделочные работы - это завершающий шаг при строительстве. Одним из важных этапов отделки дома является внешняя отделка. От нее зависит, как будет выглядеть дом в целом и насколько он будет теплым. При наружной отделке можно использовать различные материалы, к примеру: искусственный камень. В настоящее время наряду с искусственным камнем все больше стал применяться и природный камень. Такая отделка практична и долговечна. Выбор природного камня широк: известняк, гранит, ракушечник и др. Но среди столь широкого ассортимента мраморная отделка занимает не последнее место. Какой бы вид отделки не был выбран, ни стоит начинать отделку, пока не закончены основные строительные работы, вплоть до проведения электричества, установления канализации. Именно улучшенная отделка придает дому уют и комфорт.

Дизайн отделки стен. Правильно сделанные расчеты, верный выбор - сделают дом весьма уютным, комфортным и удобным. Современные технологии в оформлении разнообразны: обои, декоративная штукатурка, керамическая плитка, имитация кирпичной кладки или каменной, ткани, штукатурка и т.д.

Одна из современных и экономичных отделок является гипс. Гипс - идеальное изобретение природы. Гипсовая отделка - современная технология отделки стен и потолков. Ее достоинства в небольшой стоимости выполнения работ, гладкая поверхность, экономия при отоплении, поглощает влагу в здании, а если температура повышается - возвращает влагу, тем самым улучшает микроклимат.

До недавнего времени считалось, что декоративная отделка помещений можно применять только при отделке офисов и учреждений. Но на данный момент, эту технологию можно использовать и при отделке коттеджей, домов и квартир. Ее можно применять для выделения отдельных фрагментов интерьера: ниш, арок, стоек и т.п. Декоративная штукатурка на кухне будет более кстати, чем обои, потому что она защищает от грязи, не впитывает запахи. Этот вид отделочных работ можно использовать не только для внутренних работ, но и для наружных. Декоративную штукатурку используют и для отделки всего здания, и для отдельных его частей, таких как фасад. Фасад - это лицо дома.

Существуют следующие варианты отделки фасадов: классический, английский стиль, модерн, можно использовать зеленые фасады, украсить фасад растениями. Говоря об отделочных работах, нельзя не обратить внимание на выбор отделки потолка. Дизайнеры считают, что потолочный декор - это эстетика всего интерьера. Именно качество его выполнения играет важную роль в создании хорошего впечатления от дома в целом. Виды отделки потолков: традиционная штукатурная отделка, керамическая плитка, декоративные панели, вагонка, ткани, натуральный камень. Потолки бывают натяжные, деревянные, клеевые, многоуровневые.

В настоящее время разработано множество технологий отделки стен, среди которых ведущее место занимает отделка стен камнем. Отделка камнем воспринимается человеком, как элемент живой природы. Отделка дома снаружи тоже выполняется природным и искусственным камнем. Иногда, чтобы достичь наибольшего эффекта можно фасад отштукатурить, затем покрасить, а окна и двери должны быть обрамлены порталами из темного гранита. Это сделает дом необыкновенным.

Внутренняя отделка загородного дома - самая ответственная, увлекательная работа. Потому что можно все делать на свое усмотрение.

В данном проекте во всех помещениях производиться штукатурка с последующей нанесением высококачественной водоэмульсионной краской ЕВРО-2. Потолок в этих помещениях шпатлюется, далее производится подготовка и окраска.

В помещениях с влажным режимом работ т.е. кухня, санузел, душевые, моечная производится облицовка керамической плиткой на высоту 1.8 м, на остальную высоту производится побелка влагостойкой водоэмульсионной краской.

грунт здание помещение отделка

7. Инженерное оборудование

Водопровод - система непрерывного водоснабжения потребителей, предназначенная для проведения воды для питья и технических целей из одного места (обыкновенно водозаборных сооружений) в другое - к водопользователю (городские и заводские помещения) преимущественно по подземным трубам или каналам; в конечном пункте, часто очищенная от механических примесей в системе фильтров, вода собирается на некоторой высоте в так называемых водоподъемных башнях, откуда уже распределяется по городским водопроводным трубам. Объем водозабора определяется водомерными приборами (т.н. водомерами, водосчетчиками). Водонапорной силой водопровода пользуются и для гидравлических целей.

Прокладка трубопровода

Есть несколько способов прокладки трубопровода:

-        наземная по опорам и эстакадам, с утеплением или без;

-        подземная прокладка:

         траншейная с помощью спецтехники: экскаватора, различного рода приспособь для тракторов; на небольшие расстояния используют ручную силу;

         бестраншейная технология прокладки, которая возможна при горизонтальном бурении (сокр. ГНБ);

         коллекторная, выполняется способом щитовой проходки.

         Внутренний трубопровод зданий прокладывается:

         в стояках, технических шахтах;

         в стробах;

         по стенам;

         под плинтусами (трубы из полимерных органических материалов);

         в стяжке пола.

Водопроводы бывают внутренние, находящиеся внутри зданий и сооружений, и наружный - прокладываемые вне зданий и сооружений, как правило под землей.

Внутренний водопровод зданий - это система трубопроводов и устройств, подающих воду внутри зданий, включая ввод водопровода, который находится снаружи.

В состав внутреннего водопровода входят:

) трубопроводы и соединительные фасонные детали (фитинги);

) арматура (краны, смесители, вентили, задвижки и т.д.);

) приборы (манометры, водомеры);

) оборудование (насосы).

Классификация внутренних водопроводов

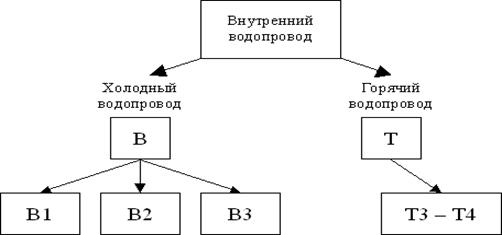

Классификация внутренних водопроводов изображена на рис. 1.

Рис. 1

Таким образом, внутренний водопровод подразделяется в первую очередь на холодный (В) и горячий (Т) водопровод. На схемах и чертежах в отечественной документации холодные водопроводы обозначаются буквой русского алфавита В, а горячие - буквой русского алфавита Т.

Холодные водопроводы имеют следующие разновидности:

-        В1 - хозяйственно-питьевой водопровод;

-        В2 - противопожарный водопровод;

         В3 - производственный водопровод (общее обозначение).

         Современный горячий водопровод должен иметь в здании две трубы: Т3 - подающая, Т4 - циркуляционная. Попутно отметим, что Т1-Т2 обозначаются системы отопления (теплосети), которые не относятся непосредственно к водопроводу, однако связаны с ним.

Внутренний водопровод служит для подачи воды из наружной сети водопровода к местам водозабора. Внутренний водопровод состоит из ввода с водомером, внутренней сети магистральных и распределительных трубопроводов и ответвлений к точкам водоразбора, водозаборной и регулировочной арматуры.

В зависимости от напора воды во внешней водопроводной сети внутренний водопровод может иметь или не иметь в своей схеме устройства, повышающие давление воды. К таким устройствам относят водонапорные башни (резервуары, баки) или нагнетающие насосы, которые позволяют подавать воду на большую высоту, включая последние этажи многоэтажных зданий.

Системы с водонапорными резервуарами используют в случаях, когда напор воды в наружной сети недостаточен для водоснабжения самых высоких точек водоразбора. Схемы внутренних водопроводов зависят от планировки домов. Поэтому, проектируя дом, следует помнить о необходимости рационального проектирования санитарно-технического оборудования.

Наиболее рациональны санитарные узлы, которые расположены по этажам один над другим. По системам разводки магистральных трубопроводов различают схемы сетей с нижней разводкой и верхней. Они могут быть тупиковыми или кольцевыми. В жилых зданиях чаще всего применяют внутренние водопроводные сети с нижней разводкой. Схемы водопроводов с верхней разводкой применяют в зданиях промышленного и производственно-коммунального назначения.

Наиболее рациональны тупиковые схемы водопроводов. Кольцевые схемы используют там, где не допускается даже временное прекращение водоснабжения, например, в домах с противопожарными водопроводами. При сооружении кольцевых сетей бесперебойное водоснабжение водоразборных точек обеспечивается двумя и более водопроводными вводами.

Отопление

Отопление - это искусственный обогрев помещений в холодный период года с целью возмещения в них теплопотерь и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта, а также требованиям заказчика.

Системой отопления называется комплекс устройств, выполняющих функцию отопления: котлы отопительные, сетевые насосы, тепловые сети, устройства автоматического поддержания температуры в помещениях, радиаторы отопления, конвекторы и другие.

Виды отопления

-        Водяное отопление - наиболее распространенная отопительная система, применяемая в современных жилых, общественных и промышленных зданиях. Тепло в отапливаемые помещения передается горячей водой через находящиеся в них отопительные приборы.

-        Паровое отопление - вид центрального отопления, при котором теплоносителем служит пар, поступающий в систему отопления от сети централизованного теплоснабжения или от парового котла, находящегося в отапливаемом здании или рядом с ним.

         Лучистое отопление - вид отопления, при котором тепло в отапливаемое помещение передается преимущественно излучением и в значительно меньшем количестве.

         Панельное отопление - вид отопления, при котором тепло в отапливаемое помещение передается от нагреваемых плоских поверхностей отопительных панелей, располагаемых в стенах и перегородках (иногда в полу).

         Газовое отопление - вид отопления, при котором в качестве топлива используются горючие газы, а отопительные приборы, приспособленные для сжигания газа, устанавливаются непосредственно в обогреваемых помещениях.

         Печное отопление - вид местного отопления, при котором помещения обогреваются установленными в них отопительными печами.

         Все больший интерес как надежный и экономичный источник тепла вызывают тепловые гидродинамические насосы. Нагрев жидкого теплоносителя в такой установке основан на совершенно новом принципе - энергии кавитации. По сути, это альтернатива не только котлам, работающим на природном топливе, но также электрическим котлам и водонагревателям.

В нашем случае будет лучше использовать газовое отопление.

Газ

Газификация - газификация частного дома

Для частных домовладельцев газификация предпочтительна по многим причинам.

Во-первых, газификация - это использование недорогого природного газа, поэтому газификация обойдется Вам ниже, чем закупка угля, оплаты электроэнергии или жидкого топлива. Таким образом, газификация частного дома - это реальная экономия средств на отоплении и горячем водоснабжении.

Во-вторых, газификация частного дома предполагает применение современного оборудования для газоснабжения. Газификация частного дома предусматривает установку котлов, которые управляются с помощью автоматики. В этом случае газификация, газоснабжение дома означает легкость и простоту в использовании. Газификация частного дома на основе новейших котлов - это возможность устанавливать требуемый Вам показатель температуры в зависимости от времени суток и поры года. Газификация частного дома на основе такого котельного оборудования помогает существенно сэкономить на расходах на топлива.

Газоснабжение дома удобно тем, что газификация частного дома не требует выделения отдельного места для хранения топлива, как в случае с углем, дровами, жидким топливом. Более того, газификация частного дома позволяет домовладельцу заниматься своими делами и не заботиться о том, чтобы подбрасывать в котел уголь или другое топливо. Газоснабжение предполагает, что газ сам поступает в систему отопления в нужном количестве.

Газификация обладает еще одним немаловажным плюсом для частных домовладельцев, который состоит в том, что газоснабжение дает возможность не только обогревать дом, но и использовать газоснабжение дома для приготовления пищи, горячего водоснабжения бани или сауны и других бытовых нужд.

Нельзя не отметить, что газификация, более безопасна для жильцов дома, чем использование других видов топлива. Газоснабжение значит, что Вам не нужно хранить топливо в доме, тем самым, газификация снижает риск пожаров. Как правило, газоснабжение предполагает наличие оборудования с системой контроля утечек, что избавляет Вас от необходимости проверки состояния системы отопления на предмет неполадок.

В процессе работы над проектом были решены следующие задачи:

рационально выбрана конструктивная система;

создана удобная планировка здания;

Был выбран оптимальный вариант фундаментов;

Рационально выбраны возможные варианты облицовки.

При проектировании коттеджа были использованы современные материалы и оборудование.

В данной курсовой работе я получил знания и приобрел навыки по проектированию здания.

Литература

      1. Конструкции гражданских зданий: Учеб. пособие для вузов/ Т.Г. Маклакова, С.М. Нанасова, Е.Д. Бородай, В.П. Житков; Под ред. Т.Г. Маклаковой. - М. Стройиздат, 1986. - 135 с.: ил.

      2. Технология возведения зданий и сооружений: Учеб. для вузов/ Теличенко В.И., Лапидус А.А., Терентьев О.М. и др.; - М.: Высш. шк.; 2001. - 320 с.: ил.

      3. СНиП РК 3.01-02-2001 «Градостроительство. Планировка и застройка городских и сельских поселений».

      4. СНиП РК 1.03-05-2001 «Охрана труда и техника безопасности в строительстве» - 2002 г.

      5. СНиП РК 1.03-06-2002 «Строительное производство» -2002 г.

      6. Н.Н. Данилов «Технология и организация строительного производства» - 1988 г.

7. ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия».

8. ГОСТ 11214-86 «Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры».

      9. С.К. Хамзин «Технология строительного производства» - 1989 г.

      10. С.К. Хамзин «Курсовое и дипломное проектирование» - 1989 г.

      11. В.П. Станевский «Строительные краны» Справочник. - 1984 г.

      12. В.П. Сабалдыб «Справочник по технологии строительного производства» - 1985 г.

      13. А.С. Фиделев «Строительные машины» - 1971 г.

      14. И.И. Ищенко «Технология каменных и монтажных работ» - 1988 г.

      15. Г.М. Бадьин «Справочник строителя» - 2000 г.

      16. ЕНИРы 2, 3, 4, 6, 7, 8, 11, 19, 22

. СНиП РК А.2.2-1-2001 «Инструкция о порядке разработки, согласования, утверждения и составе проектно-сметной документации на строительство предприятий, зданий и сооружений».

. СН РК 8.02-02-2002 «Порядок определения сметной стоимости строительства в Республике Казахстан» в ценах 2001 г.».

      19. СН РК 8.02-05-2002 «Общие положения по применению сметных норм и расценок на строительные работы».

      20. СН РК 8.02-07-2002 (НДЗ-2001) «Сборник сметных норм дополнительных затрат при производстве строительно-монтажных работ в зимнее время».
