Санитарно-техническое оборудование для жилого дома
Министерство
образования Российской Федерации
Московский
государственный открытый университет
Губкинский
институт (филиал) МГОУ
КОНТРОЛЬНАЯ
РАБОТА
По
дисциплине: Водоснабжение и водоотведение
На
тему: "Санитарно-техническое оборудование для жилого дома"
Выполнил: Вакуленко А.И
Проверила: Секисова И.А.
Губкин
2011
СОДЕРЖАНИЕ
ИСХОДНЫЕ
ДАННЫЕ
ВВЕДЕНИЕ
Ι.
ПРОЕКТИРОВАНИЕ И РАСЧЕТ СИСТЕМ ВНУТРЕННЕГО ВОДОПРОВОДА
.1
Проектирование внутренней водопроводной сети здания
.2
Гидравлический расчет водопроводной сети
.3
Подбор водомерного устройства
.4
Определение требуемого напора для водообеспечения здания
ΙΙ.
ПРОЕКТИРОВАНИЕ
И РАСЧЕТ СИСТЕМЫ ВНУТРЕННЕЙ КАНАЛИЗАЦИИ
.1
Устройство внутренней и дворовой канализационной сети
.2
Гидравлический расчет дворовой канализации
ЗАКЛЮЧЕНИЕ
СПИСОК
ЛИТЕРАТУРЫ
ИСХОДНЫЕ ДАННЫЕ
Количество этажей 5
№ варианта 8
Высота этажа 3м
Высота подвала 2,4м
Монтаж труб россыпью
Гарантийный напор 30 м

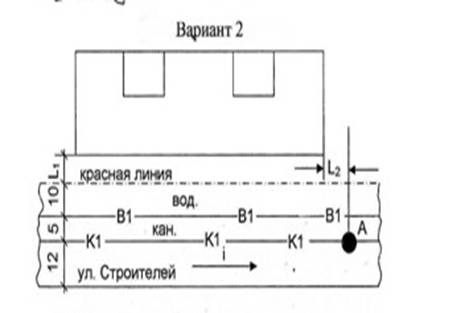

№ варианта генплана 2
Расстояние от красной линии до здания 8м
Расстояние от здания до городского
канализационного колодца 18м
Диаметр трубы городского водопровода 100мм
Диаметр трубы городской канализации 300мм
Уклон трубы городской канализации 0,007
Абсолютная отметка поверхности земли у здания
87,5м
Отметка пола первого этажа 88,4м
Отметка лотка колодца городской канализации
83,7м
Отметка верха городского водопровода 84,8м
Глубина промерзания 2,0м

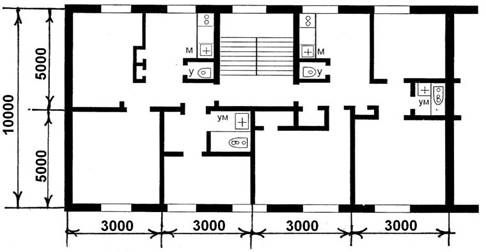

План типового этажа здания.
ВВЕДЕНИЕ
В работе необходимо запроектировать комплекс
санитарно-технического оборудования для жилого двух подъездного 5-ти этажного
здания на 80 человек. В здании необходимо запроектировать: -внутреннюю
водопроводную сеть; -внутреннюю и дворовую канализационные сети.
Для проектирования системы холодного
водоснабжения необходимо построить аксонометрическую схему системы, выполнить
гидравлический расчет сетей, выбрать водомерные устройства и определить
требуемый напор для водообеспечения здания.
В расчет системы канализации входит определения
расходов сточных вод, гидравлический расчет дворовой канализационной сети и
построение аксонометрической схемы системы канализации.
Ι.
ПРОЕКТИРОВАНИЕ И РАСЧЕТ СИСТЕМ ВНУТРЕННЕГО ВОДОПРОВОДА ЗДАНИЯ
.1 Проектирование внутренней
водопроводной сети
Городской водопровод проложен вдоль фасада
здания на расстоянии 23 м.
Ввод водопровода прокладываем ниже глубины
промерзания на 0,5 м
= h
пром +0,5 м
Подводящие линии водопровода от стояков к
приборам прокладываем по кротчайшему расстоянию с уклоном 0,002 в сторону
стояка Водоразборные краны раковин, умывальников прокладываем на высоте 1,1 м
от пола, душевые сетки 2,2 м от пола, шаровые краны смывных бачков 0,8 м
Подводки располагаем на высоте 0,3 м от пола.
1.2 Гидравлический расчет
водопроводной сети
водопроводный здание канализационный гидравлический
Цель расчета: определение наиболее экономичных
диаметров труб, расчетных расходов воды, потерь напора в сети, а так же
требуемого напора необходимого для обеспечения всех водопотребителей.
Расчеты производим в соответствии с указаниями
п.п. 3.1-3.2 (1) в последовательности, приведенной в таблице 1.
гр.1 таблицы вносим номера расчетных участков от
диктующей точки самого отдаленного стояка до водомерного узла.
гр.2 и 4 вписываем количество приборов (N),
потребляющих воду.
гр.5 вычисляем значение вероятности действия
приборов(Р) по формуле:
Р =
гр.6 приводим значение произведения ( P*N),
по которым определяем коэффициенты α, которые
вносим в гр. 7
гр.8 определяем расчетные расходы (q,
л/с) на каждом участке по формуле:
Далее по таблицам, приведенным в приложении 2
(4) осуществляем гидравлический расчет участков стальных водопроводных труб и
определяем основные диаметры - диаметр трубопровода (d
, мм), исходя из наиболее экономичных скоростей (V,
м/с), величины которых должны соответствовать значениям до 1,2 м/с, и
гидравлический уклон. Полученные значения вносим в графы.
После измерения длин расчетных участков (L
), по плану подвала и аксонометрической схеме, заносим их в графу 3.
В гр. 12 определяем гидравлические потери напора
по длине на каждом участке (НL)
при известных значениях гидравлических уклонов и длин участков.
Суммарные потери напора по длине по всему
трубопроводу составляют 3 м.
Таблица 1
|
№
уч.
|
L,м
|
Кол-во
жителей на участке
|
Р
|
Р*N
|
α
|
q
|
V,мм
|
1000i
|
D,мм
|
|
0-1
|
2
|
3
|
2
|
0.008
|
0.016
|
0.205
|
0,205
|
1,18
|
360,5
|
15
|
|
1-2
|
4
|
3
|
4
|
0,008
|
0,032
|
0,241
|
0,241
|
0,94
|
154,9
|
20
|
|
2-3
|
6
|
3
|
6
|
0,008
|
0,048
|
0,270
|
0,270
|
0,94
|
154,9
|
20
|
|
3-4
|
8
|
3
|
8
|
0,008
|
0,064
|
0,295
|
0,295
|
0,94
|
154,9
|
20
|
|
4-5
|
10
|
3
|
10
|
0,008
|
0,08
|
0,318
|
0,318
|
0,94
|
154,9
|
20
|
|
5-6
|
10
|
0.8
|
10
|
0,008
|
0,08
|
0,318
|
0,94
|
154,9
|
20
|
|
6-7
|
20
|
1.2
|
20
|
0,008
|
0,16
|
0,41
|
0,41
|
0,93
|
110,9
|
25
|
|
7-8
|
30
|
1.2
|
30
|
0,008
|
0,24
|
0,485
|
0,485
|
0,93
|
110,9
|
25
|
|
8-9
|
40
|
3.9
|
40
|
0,008
|
0,32
|
0,55
|
0,55
|
1,12
|
155,8
|
25
|
|
9-10
|
50
|
1.2
|
50
|
0,008
|
0,40
|
0,610
|
0,610
|
1,12
|
155,8
|
25
|
|
10-11
|
60
|
3.9
|
60
|
0,008
|
0,48
|
0,665
|
0,665
|
1,12
|
155,8
|
25
|
|
11-12
|
70
|
1.2
|
70
|
0.008
|
0.56
|
0,717
|
0,717
|
1,12
|
155,8
|
25
|
80
|
1.2
|
80
|
0.008
|
0.64
|
0,767
|
0,767
|
1,12
|
155,8
|
25
|
|
13-14
|
80
|
1.8
|
80
|
0.008
|
0.64
|
0,767
|
0,767
|
1,12
|
155,8
|
25
|
|
|
|
|
|
|
|
|
|
|
|
|
Суммарные потери напора ∑h
= 6,92 м
.3 Подбор водомерного устройства и
определение потерь напора в нем
Диаметр условного прохода счетчика воды
определяем исходя из среднечасового расхода воды за период потребления, который
не должен превышать эксплуатационный, приведенный в таблице 4(1),
предназначенной для подбора водопровода.
Среднечасовой расход определяем по формуле:
qср.час = q
Uобщ
/1000 24,
м³/ч
где q
- норма расхода воды потребителем в сутки наибольшего водопотребления,
л/чел*сут, q =300 л/чел*сут.
Uобщ - общее
количество водопотребителей в здании.
Sзд.= 80м²*5эт=720
м²,
норма
9 м²
на
чел. Тогда 720/9=80 жит.
qср.час=
300*117/1000*24=1,0м³/ч
Принимаем диаметр условного прохода счетчика
15мм
Определяем потери напора в счетчике по формуле:
Hсч
= S qср.час
², м
где S
- гидравлическое сопротивление счетчика, м/( м³/ч)
²,
определяемое по таблице 4(1), S=3,8,
м/( м³/ч)
²
hсч = 3,81,0
= 0,38 м
1.4 Определение требуемого напора
для водообеспечения здания
Требуемый напор, необходимый для водоснабжения
самой высокорасположенной и наиболее удаленной точки на диктующем стояке,
определяем по формуле:
Нтр.= [ ▼пΙ эт.+
h эт.(пэ.-1)+2,2] - ▼п.з.+
hдикт. + ∑hлин.
+ hсчет. + hввод.
Нтр = [88,4 + 3 * 4 + 2,2] - 87,5
+ 3 +6,92 + (3,8*1,0²) + 4,86 =30,26м
Принимаем к установке крыльчатый счетчик d=
20 мм, S= 3,8
Нтр.=30,26м>Нгар=30,0м- схема
водоснабжения подобрана неправильно
Требуется дополнительная насосная станция.
ΙΙ.
ПРОЕКТИРОВАНИЕ И РАСЧЕТ СИСТЕМЫ ВНУТРЕННЕЙ КАНАЛИЗАЦИИ ЗДАНИЯ
.1 Устройство внутренней и дворовой
канализационной сети
Проектирование сетей внутренней канализации
основывается на построении аксонометрической схемы канализации здания. Схема
выполняется для одной из секций здания.
Диаметр канализационных стояков принимаем 100
мм. Сточные воды от здания выводятся в дворовую канализацию, диаметр отвода =
100 мм, диаметр труб дворовой канализации = 150 мм. В месте присоединения
отводов к трубам дворовой канализации устраиваем смотровые колодцы. Дворовая
канализация начинается от первого (по течению воды) колодца, на глубину заложения,
которую принимаем 85,5 м.
На расстоянии 18 м от здания устраиваем колодцы
КК1 и КК2 на расстоянии друг от друга 4 м. Вследствие того, что городская
канализация проходит на большей глубине, чем дворовая, в контрольных колодцах
устраиваем перепады для обеспечения плавного вливания сточных вод в колодец на
городской канализации.
2.2 Гидравлический расчет дворовой
канализации
После определения расчетных расходов
осуществляем гидравлический расчет трассы дворовой канализации и заполняем
таблицу 2 в следующей последовательности: - в графу 1 переносим
номера участков;
в графу 2 заносим длины расчетных участков ( L,м);
в графу 9 заносим величину скорости движения
потока сточных вод, а в графу 10 - значения гидравлических уклонов;
в графу 8 заносим значения степени наполнения
сечения трубопровода (h
/d);
в графы 12 и 13 заносим значения абсолютных
отметок соответственно каждого участка (Zзем.
) и в конце ( Zзем. ).
При гидравлическом расчете дворовой сети
предусматриваем:
самоочищающуюся скорость не менее 0,7 м/с;
степень наполнения сечения труб h/d
= 0,3 - 0,6;
гидравлический уклон i
= 0,007-0,015.
Гидравлический расчет участков канализационных
трубопроводов от 1-го колодца (КК1 ) до контрольного (КК3) представлен ниже.
Таблица 2
|
N участков
|
L,м
|
Кол-во
приб.N
|
P
|
q
|
q max
|
d
|
h/d
|
V,м/с
|
i,м
|
z
|
▼к.у.
|
|
КК1-КК2
|
4
|
40
|
60
|
0,8
|
2,35
|
150
|
0,3
|
0,53
|
0,025
|
0,1
|
85,5
|
85,4
|
|
КК2-КК3
|
25,8
|
80
|
120
|
0,8
|
2,35
|
150
|
0,3
|
0,53
|
0,065
|
1,7
|
85,4
|
83,7
|
ЗАКЛЮЧЕНИЕ
В работе запроектирован комплекс инженерного
оборудования жилого пятиэтажного здания, состоящий из сети холодного
водоснабжения запроектирован внутренний водопровод, выполненный из чугунных
труб диаметром от 15и до 25 мм.
Ввод водопровода запроектирован с торца здания.
На основании рассчитанных потерь напора в сети
определен напор в городской водопроводной сети для водообеспечения здания.
СПИСОК ЛИТЕРАТУРЫ
1. СНиП
2.04.01.-85 - Внутренний водопровод и канализация здания.-М.: Стройиздат,
1986г. - 56с.
. СНиП
2.04.02.-85 - Водоснабжение. Наружные сети и сооружения. М.: Стройиздат, 1986г.
. СНиП
2.04.03.-85 - Канализация. Наружные сети и сооружения. -М.: Стройиздат, 1986г.
. Староверова
И.Г. - Внутренние санитарно-технические устройства. Ч.2. водопровод и
канализация. Справочник проектировщика. Под ред. И. Г. Староверова. -М.:
Стройиздат, 1990.-247с.
. Калинин
В. И., Кедров В. С., Ласков Ю. М., Сафонов П. В. Гидравлика, водоснабжение и
канализация. - М.: Стройиздат, 1980.-359с.
