Проектирование водохранилища
Министерство
образования и науки Российской Федерации
Федеральное
государственное автономное образовательное учреждение
высшего
профессионального образования
«НАЦИОНАЛЬНЫЙ
ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ
ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Институт
природных ресурсов
Направление
подготовки Природообустройство и водопользование
Кафедра
Гидрогеологии, инженерной геологии и гидрогеоэкологии
Лабораторная
работа № 1
по
дисциплине «Организация и технология работ природообустройства и
водопользования»
Выполнил
студент гр.2В10 Савченко Д.В.
Проверил:
Никитенков А. Н.
Томск 2015
г.
Исходные данные
· Методические указания по выполнению
курсового проекта по дисциплине «Организация и технология работ по
природообустройству и водопользованию» для студентов, обучающихся по
направлению 280100 «Природообустройство и водопользование» (далее по тексту
«Методические указания» либо «Указания»);
· Растровые данные, содержащие
картографическую информацию по интересующему нас району (Яндекс-карты);
· Растровые данные, содержащие
информацию о рельефе интересующего нас района;
· Векторные слои различного
тематического содержания, требуемые для картографического наполнения (папка «rf»);
· Векторный слой вариантов заданий (var.shp).
Задание:
· Вырезать требуемые фрагменты
растровых карт и ЦМР по размеру своего варианта (см. Указания);
· Выбрать участок проектирования
водохранилища в соответствии с требованиями, представленными в Указаниях
(используя цифровую модель рельефа) и согласовав его месторасположение с
преподавателем;
· Осуществить оцифровку
картографической информации с растровых карт (Яндекс-карт) в соответствии с
требованиями, изложенными в Методических указаниях.
Дополнительно для наполнения контентом готовых
карт предоставляется набор векторных слоев данных по РФ в виде шейп-файлов, их
содержание представлено в таблице 1.
Таблица 1 - Набор векторных слоев данных и их
содержание
Имя
файла, содержащего векторные данные
|
Содержание
|
RFCITIES.SHP
|
Города
|
RFLAKES.SHP
|
Озёра
|
RFOBLDD.SHP
|
Границы
субъектов РФ
|
RFRIVERS.SHP
|
Реки
|
RFROADS.SHP
|
Дороги
|
RFRWAY.SHP
|
Железные
дороги
|
.
Подготовительный этап работы

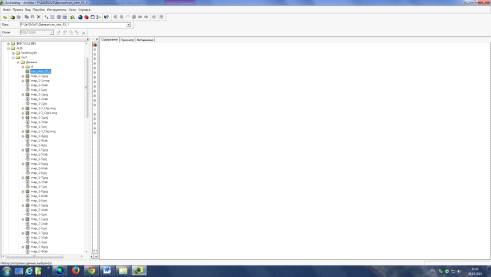

Рис.1 - Представленные данные в ArcCatalog.
Отметим, что разграфка «яндекс-карт» следующая:
левый верхний угол - файл map_1-1.jpg,
левый нижний - map_1-8.jpg,
соответственно правый верхний map_4-1.jpg
и правый нижний map_4-8.jpg.
Разграфка данных по рельефу следующая: вся
территория представлена из четырёх растров равного размера. Левый верхний угол
- srtm_53_01.tif, левый нижний - srtm_53_02.tif, правый верхний -
srtm_54_01.tif, правый нижний - srtm_54_02.tif
Из этих данных, выбираем нужные нам слои
(map_2-4.jpg, map_2-5.jpg, srtm_53_01.tif, srtm_53_02.tif), исходя из варианта
Савченко
Дарья Владимировна
|
35
|
Включение лишних слоев может существенно
замедлить работу компьютера.
. Настройка системы коррдинат и проекции,
используемых в работе
проектирование водохранилище
растровый карта
Настройка используемой системы координат
производится для правильного отображения оцифровываемых растровых карт, при
создании которых использовалась равнопромежуточная коническая проекция.
Для настройки переходим в свойства используемого
набора слоёв, в свойствах фрейма данных - вкладка «Системы координат».
В качестве системы координат выбираем:
Предопределённые à проецированные (projected)
à Мир (world)
à Equidistant
conic (рис.2).
Также в свойствах системы координат проекции
изменяем значение центрального меридиана на 85 (рис.2).

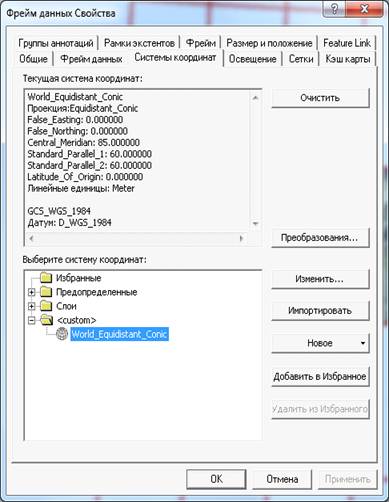

Рис.2 - Выборка системы координат, настройка
центрального меридиана
3. Вырезание требуемых фрагментов растровых
карт и ЦМР по размеру варианта 35
Для начала с помощью инструмента «Выбрать
объекты», выбираем вариант 35, далее для выполнения вырезания переходим в
приложение «ArcToolbox» выбираем инструмент «Управление данными» à
«Растр» à
«Обработка растра» à «Вырезание», выбираем
необходимый входной растр и выходной экстент (Variant).
Так же необходимо включить опцию «Использовать входные объекты для вырезания
геометрии», так как использование данной опции позволяет вырезать растр по
границам используемого для работы варианта (рис.3).

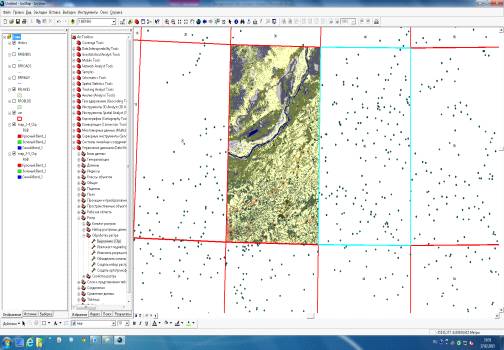

Рис.3 - Вид варианта, после вырезания
Для выбора участка проектирования водохранилища,
использовали цифровую модель рельефа, примерно оценили масштабы затопления
территории и наиболее выгодное место построения дамбы на реке Порос (рис.4)

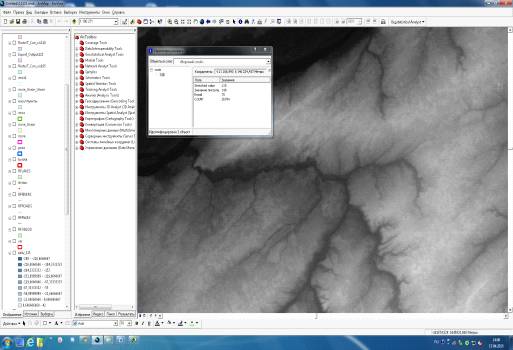

Рис.4 - Выбор участка проектирования
водохранилища
. Осуществление оцифровки
картографической информации с растровых карт (Яндекс-карт).
Для того чтобы начать оцифровку, нужно создать
класс пространственных объектов для этого переходим в приложение «ArcToolbox» à
«Управление данными» à «Классы объектов» à
«Создать класс пространственных объектов».
При создании класса пространственных объектов
нужно выбрать его расположение, систему координат и уточнить тип геометрии
оцифровываемого объекта в зависимости от типа оцифровываемого объекта (рис.5)

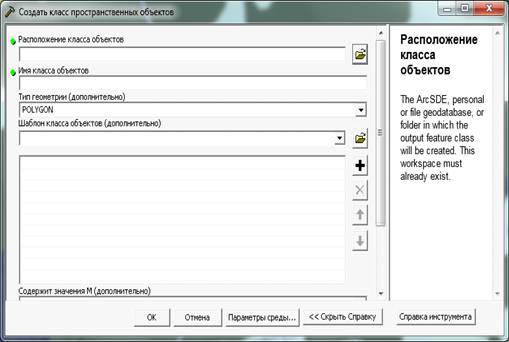

Рис.5 - Создание класса пространственных
объектов
После создания класса пространственных объектов
начинаем оцифровку нашего варианта, для этого переходим в меню «Редактор» à
«Начать редактирование» помощью Инструмента «Скетч» с небольшим интервалом
«прощелкиваем» точками изолинии с одинаковыми значениями.
Для оцифровки создали классы пространственных
объектов - поля, болота, леса, населенные пункты (тип геометрии POLYGON),
реки, дороги, дамба (тип геометрии POLYLINE).

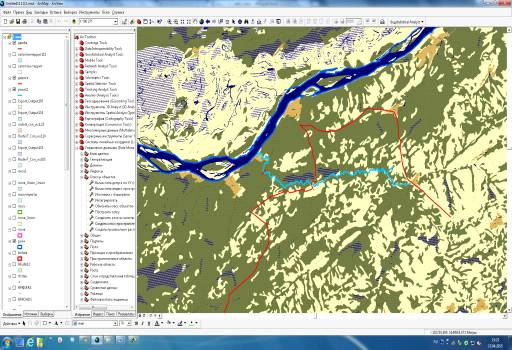

Рис.6 - Результаты оцифровки рек, дорог.

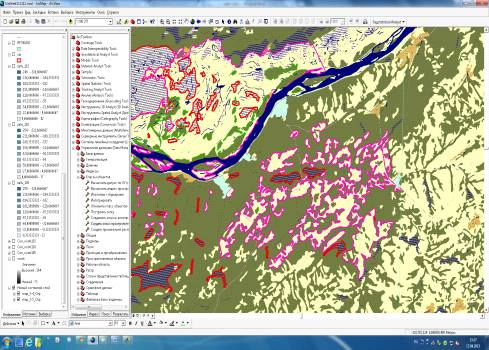

Рис.7 - Результаты оцифровки лесов, болот,
полей, населенных пунктов.

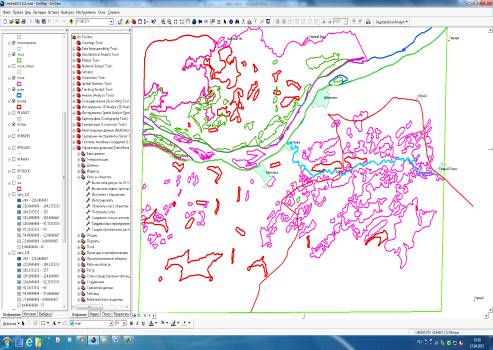

Рис.8 - Результаты оцифровки всех объектов
Вывод
В
ходе данной лабораторной работы, были выполнены следующие задания:
· Ознакомились
с предварительной версией Методических указаний;
· Вырезали
требуемые фрагменты растровых карт и ЦМР по размеру своего варианта;
· Осуществили
оцифровку картографической информации с растровых карт (Яндекс-карт) в
соответствии с требованиями, изложенными в Методических указаниях.
Выполненные
задания послужат материалом для дальнейшего выполнения курсового проекта.
