Построение литологической колонки и генетическая интерпретация разреза на основе полевого описания и аналитических данных
Министерство
образования и науки Российской Федерации
Российский
государственный университет нефти и газа им. И.М. Губкина
Кафедра
литологии
Курсовая
работа
по
дисциплине «Литология»
на
тему: «Построение литологической колонки и генетическая интерпретация разреза
на основе полевого описания и аналитических данных»
Выполнила: Балакирева Д,
ГП-12-1
Проверила: Журавлева
Л.М.
Москва,
2014
Оглавление
Введение
. Методика работы
.1 Уточнение названия и развернутая характеристика породы
.2 Построение литологической колонки, колонки основного состава
породы, седиментационных кривых
. Общая характеристика разреза и изменения типов и состава пород
по разрезу
. Реконструкция условий осадконакоплений и их изменений во времени
Заключение
Список используемой литературы
Приложения
Введение
разрез литологический порода
В результате проведенных полевых
работ был описан разрез осадочных отложений и послойно отобраны образцы, были
проведены гранулометрические анализы пород из каждого пласта.
Цель курсовой работы:
проведение на основе исходных и
аналитических данных генетической интерпретации разреза;
уточнение названия пород;
построение литологической колонки;
воссоздание условий образования
осадков и изменения их в течение формирования данного разреза;
составление пояснительной записки.
1. Методика работы
.1 Уточнение названия и развернутая
характеристика породы
Так как при первоначальном полевом
наблюдении возможны некоторые неточности в определении названия пород, которые
связаны с трудностью макроскопического определения некоторых минералов и их
количественных соотношений, следует, прежде всего, сопоставить полевые данные с
аналитическими.
Чтобы сопоставить эти данные мною
был осуществлен пересчет нерастворимой части, за сумму 100% были приняты нерастворимые
фракции: песок, алеврит, глина. Результаты были перенесены на схему
классификации песчано-алеврито-глинистых пород Л.В. Пустовалова (Приложение 3).
При этом должна учитываться также растворимая часть CaCO3: если ее содержание в
породе больше 50%, то необходимость пересчета отпадает. Но такие образцы в
разрезе отсутствуют.
Обр. 11/1
Песок- 70,85; алеврит-14,11;
глина-4,92;
Процентное содержание: песок-78,83%,
алеврит-15,70%, глина-5,54%.
Обр. 11/2
Песок-97,96; алеврит-0,49; глина-
Процентное содержание: песок-99,50%,
алеврит-0,50%.
Обр. 11/3
Песок-51,52; алеврит-30,25;
глина-11,07;
Процентное содержание: песок-55,49%,
алеврит-32,58%, глина- 11,92%.
Обр. 11/4
Песок-1,95; алеврит-34,56;
глина-55,67
Процентное содержание: песок-2,12%,
алеврит-37,49%, глина-60,39%.
Обр. 11/5
Песок-10,27; алеврит-83,74;
глина-4,72
Процентное содержание: песок-10,40%;
алеврит-84,82%; глина-4,78%.
Обр. 11/6
Песок-62,29; алеврит-15,60;
глина-20,00
Процентное содержание: песок-63,63%;
алеврит-15,94%; глина-20,43%.
Обр. 11/7
Песок-11,33; алеврит-58,43;
глина-25,04;
Процентное содержание: песок-11,92%;
алеврит-61,64%; глина-25,04%.
Обр. 11/8
Песок-3,08; алеврит-12,16;
глина-69,31;
Процентное содержание: песок-3,64%,
алеврит-14,38%, глина-81,98%.
Уточненные развернутые названия пород:
Обр. 11/1 - песчаник;
Обр. 11/2 - песчаник;
Обр. 11/3 - песчаник
глинисто-алевритовый;
Обр. 11/4 - глина алевритовая;
Обр. 11/5 - алевролит;
Обр. 11/6 - песчаник
глинисто-алевритовый;
Обр. 11/7 -алевролит
песчано-глинистый;
Обр. 11/8 - глина;
С учетом уточненных названий пород
строится литологическая колонка, на основе результатов гранулометрического
анализа керна - колонка основного литологического состава и седиментационные
кривые. Эти графики дают наглядное представление об изменении состава пород в
разрезе.
1.2 Построение литологической
колонки, колонки основного состава породы, седиментационных кривых
С учетом уточненных названий пород
строится литологическая колонка, а на основе аналитических данных приложения №2
- колонка основного литологического состава и седиментационные кривые.
Литологическая колонка является
стандартным построением - в вертикальной колонке обычно шириной 2,5 - 3 см
последовательно изображаются слои с учетом уточненных названий в определенной
системе условных обозначений. Литологическая колонка сопровождается такой
важной информацией, как номера слоев, их мощность, номера отобранных образцов в
каждом слое и номера пачек, которые выделены при анализе колонки.
Также в виде специальных графиков,
на основе гранулометрического анализа керна скважины, указываются генетически
важные характеристики. Это колонка основного состава породы, на которой
последовательно в выбранном масштабе наносится содержание всех компонентов. В
итоге получаются поля распространения соответствующих частей породы. Каждое
поле для удобства выделяется соответствующей штриховкой. Полученная картина
дает представление об изменении состава пород в разрезе. Кроме того построены
седиментационные кривые, которые характеризуют изменение процентного содержания
в разрезе каждого компонента в отдельности.
Данный разрез включает в себя 8
слоев, общая мощность которых составляет 33,8 метров. Сверху вниз по разрезу
мною было выделено 4 пачки:
Песчаная пачка - включает в себя
слои 1-3 общей мощностью 14,2 метра, сложена песчаником серым, зеленовато-серым
мелко-среднезернистым, завершается слоем глинисто-алевритового песчаника;
Глинисто-алевролитовая пачка -
представлена слоями 4-5, включает в себя отложения мощностью 10,5 м, сложена в
основном глиной серой, темно-серой и алевритом серым зеленовато-серым,
завершается слоем алевролита;
Песчаная пачка - представлена слоем
6 мощностью 3 метра, сложена в основном песчаником серым, зеленовато-серым мелкозернистым;
Глинисто-алевролитовая - включает в
себя слои 7-8, мощность которых составляет 6,1 метра, сложена серыми,
зеленовато-серыми алевролитами и серыми, темно-серыми глинами, заканчивается на
слое глины.
Проанализировав, составленные мною
седиментационные кривые, я пришла к выводу, что содержание всех компонентов
(песка, алеврита, глины и растворимой части) в породах изменяется с
определенной цикличностью. Содержание алеврита достигает максимума в слое №5 и
составляет 83,74%, глинистая компонента в слое №8 (69,31%). Доля растворимой
части по всему разрезу не превышает 50% и максимальна в слое №8 (15,45%).
3. Реконструкция условий
осадконакоплений и их изменений во времени
Проанализировав окончательные
данные, можно сказать, что накопление этих осадков происходило в теплом морском
бассейне с нормальной соленостью, так как об образовании в условиях морского
бассейна говорит глауконит, обнаруженный в слоях №1,6. К тому же в разрезе
найдены остатки аммонитов и пелеципод, которые подтверждает предположение о
морском бассейне с нормальной соленостью.
Отложения нижней части разреза
представлены сменой глин (слой №8) алевролитов (слой №7) и песчаников (слой
№6). Такое изменение пород вверх по разрезу может свидетельствовать об
увеличении гидродинамической активности среды, что ведет к седиментации более
крупных частиц (от глин к песчанику). Можно предположить, что это связано с
уменьшением глубины бассейна, которое в свою очередь обусловлено регрессией
моря или какими-то другими причинами.
Далее в слоях 5,4 происходит
значительное уменьшение количества песчаной фракции и увеличение сначала
алевритовой, а после глинистой составляющей. Это все может свидетельствовать об
уменьшении гидродинамической активности среды, к тому же наличие тонкостенных
раковин пелеципод указывают на отложения «спокойных вод». Подобная обстановка
скорее всего реализовывалась в условиях относительно глубокого моря, где
волнение не достигало дна. Такие изменения могли произойти в результате
трансгрессии моря или каких-либо других причин.
Далее вверх по разрезу (слои 3,2,1)
происходит вновь увеличение относительного содержания песчаной фракции, что
может указывать на увеличение гидродинамической активности среды, что, в свою
очередь, скорее всего связано с уменьшением глубины дна бассейна.
Климат эпохи формирования
анализируемого разреза был гумидным, о чем говорит терригенный состав пород -
преобладают песчано-алевролито-глинистые осадки.
По результатам анализа была создана
кривая колебаний глубины дна бассейна (Приложение 4).
Наиболее мелководные условия
соответствуют слоям 1,2,3,6, когда слои 4,5,7,8 соответствуют более
глубоководным.
Заключение
Таким образом, в ходе выполнения
курсовой работы мною были уточнены и детализированы названия пород с учетом
данных анализов, построены литологическая колонка, колонка основного
литологического состава, седиментационные кривые, а на основе полученных
сведений была проведена генетическая интерпретация разреза и восстановлены
условия характерные для эпохи формирования разреза.
Список используемой литературы
1. Кузнецов В.Г. Литология. Осадочные породы и их изучение:
Учебное пособие для вузов. - М.: Недра, 2007.
. Кузнецов В.Г., Журавлева Л.М. Методические указания и
комплект заданий к курсовой работе по дисциплине "Литология". - М.:
РГУ нефти и газа, 2008.
. Михайлова И.А., Бондаренко О.Б. Палеонтология- М.; МГУ
им. Ломоносова,2008 г.
Приложение №1
РАЗРЕЗ СКВАЖИНЫ № 11. (описание
сверху вниз)
Песчаник серый, зеленовато-серый
плотный мелкозернистый известковый с тонкими прослойками, обогащенными
глауконитом. Мощность 5,2 м. (обр11/1)
Песчаник серый мелко-среднезенистый
почти рыхлый. Мощность 5,5 м. (обр11/2)
Песчаник зеленовато-серый
мелкозернистый слоистый с глинистыми пропластками, известковый. Мощность 3,5 м.
(обр11/3)
Глина серая и темно-серая сильно
алевритистая известковистая с остатками тонкостенных слабоскульптурированных
раковин пелеципод и редкими аммонитами. Мощность 6,1 м. (обр11/4)
Алевролит серый, зеленовато-серый,
слабо песчанистый с отдельными раковинами пелеципод. Мощность 4,4 м. (обр11/5)
Песчаник серый, зеленовато-серый
мелкозернистый с прослойками глинистого материала, местами глауконитовый.
Алевролит серый, зеленовато-серый
сильно глинистый слабо известковый. Мощность 2,1 м. (обр11/7)
Глина серая и темно-серая тонкослоистая
изветсковая с редкими остатками фауны. (обр11/8)
Приложение №2
Таблица 1. Результаты
гранулометрического анализа керна скважины №11
№/№ обр.
|
Мощность в м
|
Гранулометрический состав нерастворимой части в % к массе всей
породы
|
Растворимая часть CaCO3
|
Сумма
|
|
|
|
|
|
|
|
песок
|
алеврит
|
глина
|
|
|
11/1
|
5,2
|
70,85
|
14,11
|
4,92
|
10,12
|
100,00
|
11/2
|
5,5
|
97,96
|
0,49
|
-
|
1,55
|
100,00
|
11/3
|
3,5
|
51,52
|
30,25
|
11,07
|
7,16
|
100,00
|
11/4
|
6,1
|
1,95
|
34,56
|
55,67
|
7,82
|
100,00
|
11/5
|
4,4
|
83,74
|
4,72
|
1,27
|
100,00
|
11/6
|
3,0
|
62,29
|
15,60
|
20,00
|
2,11
|
100,00
|
11/7
|
2,1
|
11,33
|
58,43
|
25,04
|
5,20
|
100,00
|
11/8
|
4,0
|
3,08
|
12,16
|
69,31
|
1,45
|
99,29
|

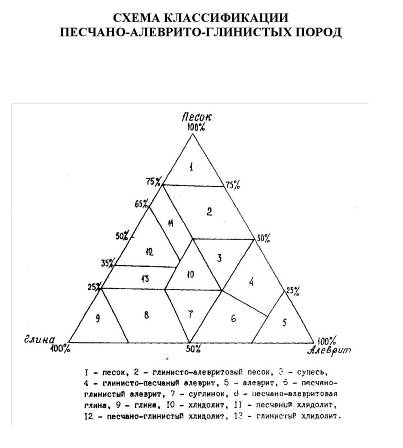

Приложение 3
