МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

«ХАРЬКОВСКИЙ ПОЛИТЕХНИЧСКИЙ ИНСТИТУТ»

Кафедра «Интегрированные технологии машиностроения» им. М.Ф. Семко

КУРСОВОЙ ПРОЕКТ

«Технологическая подготовка модели корпуса гидравлического насоса к материализации на установке селективного лазерного спекания»

по дисциплине «Специальные технологии инструментального производства»

Выполнила студ. Замышляева И.В. гр. МШ-69

Харьков 2014

Содержание

Введение

. Характеристика изделия, CAD-модель и ее триангуляция

1.1 Описание CAD-модели детали изделия

.2 Триангуляция CAD-модели

2. Морфологический анализ триангуляционной модели

2.1 Морфологический анализ триангуляционной модели

.2 Топологический анализ модели

.3 Морфометрический анализ триангуляционной модели

.4 Интегральные характеристики триангуляционных 3D моделей изделий

.5 Цветовая визуализация топологических и морфометрических характеристик модели

3. Прогнозирование полного цикла создания изделия

3.1 Обобщенная модель времени полного цикла изготовления изделий генеративными технологиями макроуровня

.2 Обобщенная модель технологического времени генеративных технологий макроуровня

3.2.1 Структурная модель технологического времени

.2.2 Параметрическая вероятностная модель

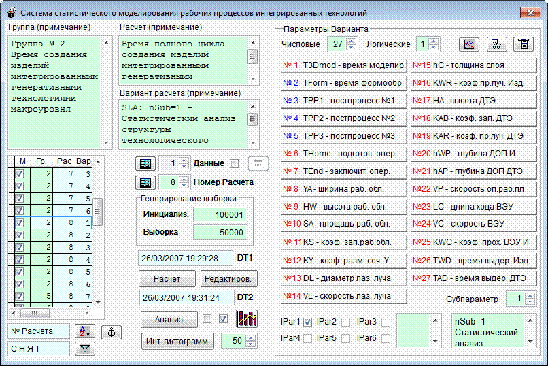

3.3 Система статистического моделирования рабочих процессов интегрированных технологий

.4 Прогнозирования времени создания изделий

Заключение

Список использованных источников

Введение

Современное машиностроение характеризуется высокими требованиями к техническому уровню и качеству выпускаемых изделий в совокупности с необходимостью гибкости ресурсосберегающего производства [1894]. Интегрированные технологии послойного выращивания (Rapid Prototyping) в последние десятилетия получили мощное развитие в технически развитых странах [2842]. Такие технологии позволяют создавать промышленные изделия на базе компьютерной 3D модели без применения технологической оснастки и инструмента. Основным их достоинством является резкое сокращение времени полного цикла изготовления изделий в зависимости от степени их сложности на 30÷70%, а иногда и в несколько раз.

Выбор стратегии материализации 3D модели промышленного изделия существенно определяет трудоемкость, материалоемкость, энергоемкость и себестоимость изготовления с использованием как традиционных, так и генеративных технологий послойного выращивания (Rapid Prototyping) [1949].

Такой выбор в основном предопределяется конструкционными особенностями изделия [1606, 2592].

Для автоматизации выбора стратегии материализации по компьютерной триангуляционной 3D модели промышленного изделия целесообразно использовать топологический и морфометрический анализ на базе системы безразмерных критериев. Применительно к предметной области машиностроения морфологический анализ можно определить как структурно-количественный анализ строения твердотельного изделия представленного в виде системы элементарных поверхностных объектов, которые ограничивают пространство тела. Морфологический анализ базируется на предыдущей триангуляции, которая унифицирует поверхности изделия и последующем комплексном анализе полученной системы составляющих треугольников. Анализ 3D модели изделия должен представлять собой определение комплекса статистических показателей позволяющих оценивать ее топологию и прогнозировать технологичность создания интегрированными ресурсосберегающими технологиями.

Целью работы является технологическая подготовка модели изделия к последующей материализации интегрированными генеративными технологиями послойного построения.

В курсовом проекте использованы следующие компьютерные системы, разработанные на кафедре «Интегрированные технологии машиностроения» им. М.Ф. Семко:

• Система морфологического анализа триангуляционных моделей;

• Система статистического моделирования рабочих процессов.



1. Характеристика изделия, cad-модель и ее триангуляция

1.1 Описание CAD-модели детали изделия

Особенности современных CAD-систем состоят в том, что результаты проектирования 3D CAD-моделей хранятся в специальных структурах данных, формат которых зависит от особенностей архитектуры и реализации конкретного программного приложения.

В качестве анализируемой модели выбран корпус гидравлического насоса (рис. 1.1), который является составной частью гидравлического привода.

Рисунок 1.1 - CAD-модель корпуса гидравлического насоса

Гидравлический привод включает в себя насос, гидроцилиндр или гидромотор, аппаратуру регулирования и управления, трубопроводы. Насосы шестеренные, лопастные (пластинчатые) и плунжерные (поршневые) характеризуются: подачей - количеством рабочей жидкости (масла), нагнетаемой в единицу времени, и развиваемым давлением.

Гидравлический привод (гидропривод) - это совокупность устройств, предназначенных для приведения в движение машин и механизмов посредством гидравлической энергии. Обязательными элементами гидропривода являются насос и гидродвигатель. Гидропривод представляет собой своего рода «гидравлическую вставку» между приводным двигателем и нагрузкой (машиной или механизмом) и выполняет те же функции, что и механическая передача (редуктор, ремённая передача, кривошипно-шатунный механизм и т. д.). Основное назначение гидропривода, как и механической передачи, - преобразование механической характеристики приводного двигателя в соответствии с требованиями нагрузки (преобразование вида движения выходного звена двигателя, его параметров, а также регулирование, защита от перегрузок и др.). Приводным двигателем насоса могут быть электродвигатель, дизель и другие, поэтому иногда гидропривод называется соответственно электронасосный, дизельнасосный и т. д. В курсовом проекте рассмотрен корпус гидравлического насоса (рис. 1.2).

Рисунок 1.2 - Корпус гидравлического насоса



.2 Триангуляция CAD-модели

Данная модель была открыта с помощью программы MeshLab.

При обмене данными между различными системами моделирования могут возникать ситуации, связанные с отсутствием поддержки тех или иных форматов, поэтому применительно к интегрированным генеративным технологиям, для унификации исходных данных при построении на установках послойного выращивания в настоящее время используется триангуляционная модель в STL-формате (*.stl).

Переход от CAD-модели изделия к триангуляционной, осуществляется в системах 3D моделирования с помощью экспорта в STL-формат. STL-файлы представляют собой исходные данные для систем материализации твердотельных моделей генеративными технологиями Rapid Prototyping, анализа конструкции изделия и др.

Триангуляция анализируемой детали корпуса гидравлического насоса (рис 1.3).

Рисунок 1.3 - Триангуляционная модель корпуса гидравлического насоса

Полученная модель (рис. 1.3) состоит из системы следующих топологических элементов: N_Vert = 24,065 вершин, N_Face = 48,218 граней и N_Edge = 72,327 ребер.

моделирование послойный триангуляция материализация



2. Морфологический анализ триангуляционной модели

После получения в качестве исходных данных для систем послойной материализации триангуляционных 3D моделей промышленных изделий, требуется обеспечить их верификацию и контроль качества.

При разработке системы морфологического анализа решались следующие основные задачи [2930]:

создание базовых элементов поверхностей (плоских и объемных геометрических фигур) для отработки методологических подходов по формированию триангуляционных элементов и созданию сложных математически заданных поверхностей;

преобразование STL-файлов моделей промышленных изделий в DBF-образы;

топологический анализ моделей;

морфометрический анализ моделей;

регрессионный и корреляционный анализ взаимосвязи исследуемых признаков;

анализ разнообразия элементов триангуляционных моделей;

экспорт данных (DBF-образов моделей) в форматы: STL (для материализации с использованием традиционных технологий или Rapid Prototyping) и PLY/OBJ/OFF (для визуализации многоцветной модели).



.1 Морфологический анализ триангуляционной модели

Главная форма системы морфологического анализа триангуляционных моделей представлена на рис. 2.1.

На экранной форме представляется список моделей (расчетов) с возможностью перехода к работе со следующими подсистемами:

преобразование STL-файла в DBF-образ с заданной точностью округления координат вершин;

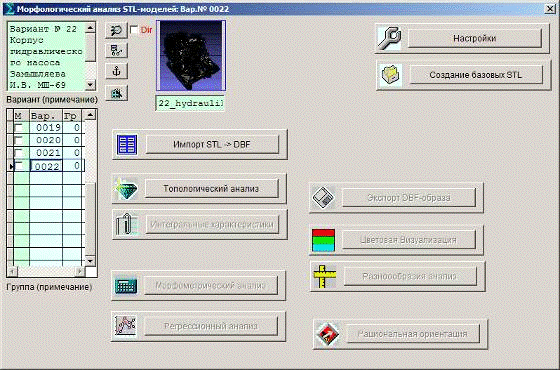

Рисунок 2.1 - Главная форма системы морфологического анализа триангуляционных моделей

- топологический анализ (определение характеристики Эйлера, рода поверхности и анализ смежности граней и ребер).

интегральные характеристики (определение координатных характеристик, направляющих косинусов нормалей, площадей проекций модели и описывающего параллелепипеда, объемов модели и описывающего параллелепипеда);

морфометрический анализ модели (определение характеристик для вершин, ребер, граней составляющих треугольников и их статистический анализ);

корреляционный и функционально-регрессионный анализ взаимосвязи исследуемых признаков с использованием заданного набора уравнений регрессии;

анализ разнообразия составляющих элементов модели;

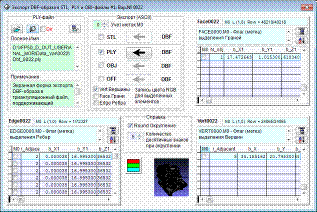

экспорт данных (DBF образа) модели в формат STL или PLY/OBJ;

создание базовых элементов в формате STL для наиболее распространенных модельных поверхностей;

настройки системы.

Система морфологического анализа предоставляет пользователю следующие основные возможности для работы:

создавать модели промышленных изделий (до 9999);

редактировать описания моделей;

просматривать модели с использованием внешних программ (NotePad, Alteros 3D, MeshLab, Capvidia 3D, STL Viewer, Geomagic Studio, GLC Player, Deep Exploration CAD, TurboCAD Pro, Magics RP, SolidWorks и др.) и встроенного специального редактора;

использовать примечания и закладки к моделям и вариантам расчетов;

редактировать программный код процедуры описания триангуляционной модели;

автоматически выполнять корреляционный и регрессионный анализ для заданных исследуемых признаков;

задавать количество интервалов гистограмм исследуемых признаков (с возможностью использования рекомендаций по его выбору);

выполнять просмотр результатов статистического анализа с визуализацией гистограмм относительных частот исследуемых признаков;

выводить комплекс статистических характеристик (используемых в прикладной статистике) для заданного исследуемого признака с возможностью получения справочной информации по определению каждой из них;

одновременно представлять гистограммы набора выбранных исследуемых признаков;

получать интерактивную справку по каждому элементу экранных форм.

Подсистема топологического анализа ориентирована на задачи подготовки модели к материализации (обнаружение и устранение дефектов триангуляционной модели).

Система морфометрического анализа - на предварительную оценку конструкционных особенностей изделия на основе статистических характеристик геометрических свойств составляющих элементов модели

На начальном этапе морфологического анализа выполняется импорт STL-файла в DBF-образ (рис.2.2).

Рисунок 2.2. - Экранная форма импорта STL-файла в DBF-образ

2.2 Топологический анализ модели

Триангуляционная модель как топологический объект представляет собой систему взаимосвязанный граней, ребер и вершин. Основные требования к триангуляционной модели твердотельного объекта - замкнутость и связность. Замкнутость поверхности триангуляционной модели - топологическое понятие, означающее отсутствие ребер с числом смежности A_Edge ≠ 2 и вершин A_Vert < 3. Связность объекта означает, что от любой произвольной вершины можно перейти к любой заданной вершине двигаясь по ребрам. Смежностью ребра называют количество его вхождений в треугольники триангуляционной модели. Числом смежности вершины называют количество ее вхождений в ребра триангуляционной модели.

В рамках топологического анализа [2929] определяется эйлерова характеристика χ, которая выражает топологические свойства поверхности триангуляционной 3D модели изделия. В общем случае, для триангуляционных моделей изделий, содержащих сквозные отверстия, эйлерова характеристика будет определяться зависимостью:

,   (2.1)

где g - число, называемое родом поверхности, s - общее число оболочек модели.

Для нашего случая: .

На основании анализа (2.1) можно сделать вывод о том, что эйлерова характеристика χ поверхности должна быть целым числом χ £ 2 и кратным двум. Иначе род поверхности будет дробным, т. е. модель незамкнутая. Род поверхности g должен принадлежать диапазону от 0 до любого натурального числа.

.       (2.2)

Число оболочек s характеризует количество объектов не связанных между собой. Экранная форма подсистемы топологического анализа представлена на рис. 2.3.

Топологические данные модели позволяют выполнять верификацию твердотельных моделей изделий. Согласно показателям эйлеровой характеристики исследуемая модель замкнута и подлежит материализации.

В триангуляционных моделях промышленных изделий (STL-файлах) возможны дефекты, даже при условии корректной исходной трехмерной модели, созданной в CAD системе [1949]. Такие характеристики как смежность ребер и смежность вершин позволяют обнаруживать и количественно оценивать дефекты поверхности по количеству составляющих треугольников у которых не обеспечиваются условия смежности ребер А_Edge = 2 и смежности вершин A_Vert ≥ 3. Поэтому данные характеристики следует также рассматривать при подготовке моделей к их материализации.

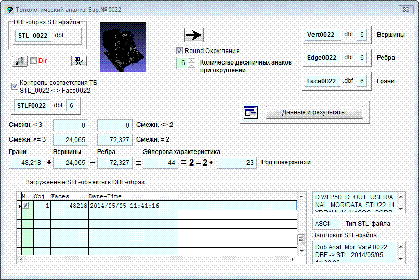

Рисунок 2.3. - Экранная форма подсистемы топологического анализа

Такая возможность обеспечивается в экранной форме «Топологический анализ: Данные и результаты» (рис. 2.4).

Рисунок 2.4 - Данные и результаты топологического анализа

2.3 Морфометрический анализ триангуляционной модели

Выполнение морфометрического анализа триангуляционной модели выполняется в соответствующей подсистеме (экранная форма представлена на рис. 2.5) по трем комплексам характеристик для вершин, ребер и граней.

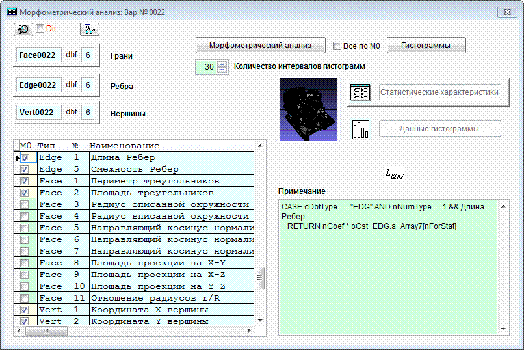

Рисунок 2.5 - Экранная форма подсистемы морфометрического анализа

Предусмотрен анализ по следующим комплексам характеристик:

вершин (координаты по осям X, Y, Z; расстояние от начала координат; смежность вершин);

ребер (длина ребер; смежность ребер);

граней (периметр; площадь; радиусы описанной, вписанной окружностей и их отношения; направляющие косинусы нормали по осям X, Y, Z; площади ортогональных проекций на плоскости XY, XZ, YZ; наименьшие, средние и наибольшие значения длин ребер, медиан, биссектрис и высот и их отношения; координаты замечательных точек - центров вписанной и описанной окружностей, центроида, ортоцентра и расстояния между ними).

В подсистеме предусмотрено построение гистограмм и определение статистических характеристик распределения выбранного исследуемого признака (рис. 2.6).

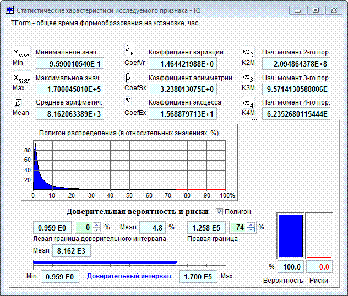

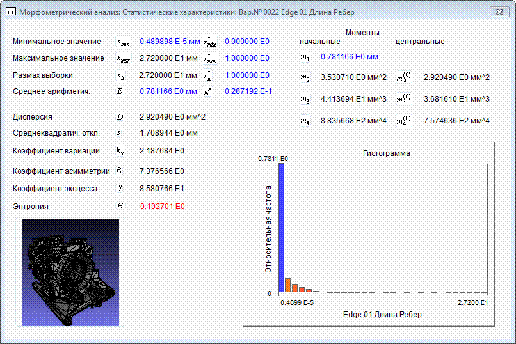

Рисунок 2.6 - Статистические характеристики длины ребер триангуляционных треугольников

Возможности морфометрического анализа 3D моделей [2930]:

предварительная оценка сложности модели для решения задач выбора базовых поверхностей и рациональной ориентации на основе характеристик распределения координат вершин составляющих треугольников по осям X, Y, Z; координат центров тяжести треугольников по осям X, Y, Z, площадей ортогональных проекций треугольников на координатные плоскости XY, XZ, YZ и направляющих косинусов нормалей по осям X, Y, Z;

обнаружение вырожденных треугольников, которые не имеют площади и соответственно, не имеют нормали на основе условий их длины одной из ребер L = 0 или площади S = 0 или радиуса вписанной окружности r = 0);

оценка особенностей триангуляции по абсолютным и относительным геометрическим характеристикам составляющих треугольников.

2.4 Интегральные характеристики триангуляционных 3D моделей изделий

Оценку сложности триангуляционных моделей изделий можно производить на базе различных подходов. Как правило, оценка сложности изделий в традиционной технологии машиностроения осуществляется на базе экспертных оценок специалистами соответствующей предметной области. Такая оценка достаточно субъективна.

Для повышения уровня объективности оценки сложности изделий предложена система интегральных характеристик триангуляционных 3D моделей изделий на базе анализа основных их геометрических характеристик и соотношений [2928].

Экранная форма результата расчета интегральных характеристик представлена на рис. 2.7.

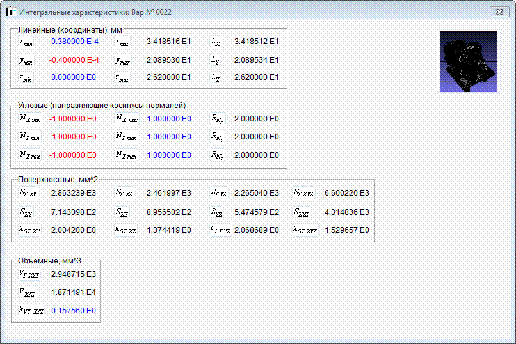

Рисунок 2.7 - Интегральные характеристики триангуляционной модели

Рассмотрим интегральные характеристики триангуляционных 3D моделей. Исходными данными STL-файлов являются следующие: общее количество треугольных граней N_Face; координаты вершин триангуляционной модели V₁, V₂, V₃; направляющие косинусы нормалей треугольников относительно осей координат N_X, N_Y, N_Z.

Абсолютные интегральные характеристики могут быть представлены следующими группами: линейные, угловые, поверхностные и объемные.

Линейные (координаты вершин). Линейные интегральные характеристики несут информацию о размерах триангуляционной модели и ее пространственном положении. Они могут быть рассчитаны на основе координат вершин модели.

К абсолютным линейным интегральным характеристикам относятся минимальные x_min, y_min, z_min, максимальные x_max, y_max, z_max значения координат и величины интервалов значений L_X, L_Y, L_Z (стороны описывающего параллелепипеда).

Относительные линейные интегральные характеристики k_X, k_Y, k_Z имеют область значений [0, 1].

Угловые (направляющие косинусы нормалей). Угловые интегральные характеристики определяются направляющими косинусами нормалей к элементам триангуляционной модели.

К абсолютным характеристикам относятся минимальные N_{X min}, N_{Y min}, N_{Z min}, максимальные N_{X max}, N_{Y max}, N_{Z max} значения и величины интервалов значений , , .

Поверхностные интегральные характеристики. Абсолютные поверхностные интегральные характеристики базируются на площадях составляющих треугольников триангуляционной модели, их проекциях на координатные плоскости и описывающем параллелепипеде.

Объемные интегральные характеристики. Объемные абсолютные интегральные характеристики базируются на объемах триангуляционной модели и описывающего параллелепипеда.

Абсолютные интегральные характеристики позволяют получить количественную оценку геометрии триангуляционных моделей:

• Линейные интегральные характеристики определяют пространственное положение и размеры модели. В интегрированных генеративных технологиях материализация моделей происходит на специальных установках, которые имеют определенные ограничения по габаритным размерам изготавливаемых изделий;

• Угловые интегральные характеристики позволяют определить интервал значений направляющих косинусов нормалей к граням триангуляционной модели;

• Поверхностные интегральные характеристики позволяют оценить площадь поверхности модели, проекции на координатные плоскости и площадь поверхности описывающего параллелепипеда;

• Объемные интегральные характеристики позволяют количественно оценить объем исходного материала, требуемого при материализации модели.

Относительные интегральные характеристики дают возможность сравнительного анализа триангуляционных 3D моделей:

• Линейные интегральные характеристики определяют степень разброса координат вершин граней триангуляционной модели по осям координат;

• Поверхностные интегральные характеристики определяют степень сложности поверхности триангуляционной модели по отношению к описывающему прямоугольному параллелепипеду (предельный случай). Увеличение значения характеристики свидетельствует о степени сложности поверхности триангуляционной модели;

• Объемная интегральная характеристика определяет степень заполнения триангуляционной моделью описывающего параллелепипеда.

2.5 Цветовая визуализация топологических и морфометрических характеристик модели

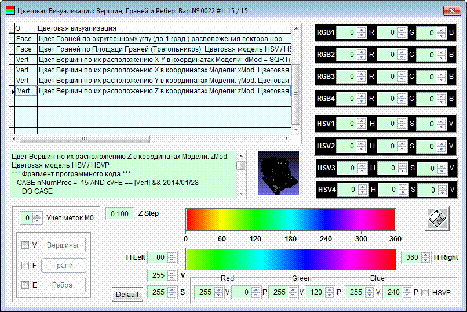

Цветовая визуализация позволяет придать цвет вершинам, граням и ребрам по определенным критериям в заданном диапазоне цветов. Она позволяет анализировать топологические и морфометрические характеристики триангуляционной модели при помощи окраски вершин граней или ребер. Если модель не имеет ошибок, визуализация по значению смежности граней произведена не будет.

Цветовая визуализация учебной информации может позволить решить целый ряд педагогических задач: обеспечение интенсификации обучения, активизации учебной и познавательной деятельности, формирование и развитие критического и визуального мышления, зрительного восприятия и навыков распознавания образов.

Существует проблема эффективного использования интегрированных технологий материализации 3D моделей. Каждая технология имеет свою рациональную область применения, определяемую конструктивными особенностями изделия [1]. Автоматизация определения конструктивных особенностей изделия по его триангуляционной модели создает основу для рационального выбора технологии материализации и повышения эффективности производства [2]. Дополнительным аспектом проблемы является обучение студентов эффективной работе с 3D моделями промышленных изделий и их верификации.

Большое количество элементов триангуляционной модели (обычно сотни тысяч треугольников) со специфическими взаимными связями требует использования топологической верификации твердотельного изделия. Известно, что топологические свойства триангуляционных моделей не изменяются при любых деформациях, производимых без разрывов или соединений. Применительно к твердотельным 3D моделям использование термина топологический может быть не таким строгим как в топологии. В этом случае топологическая модель определяется наличием и хранением совокупностей элементов и их взаимосвязей. В структуру топологической модели должны входить грани, ребра, вершины, инцидентность (взаимная принадлежность) ребер и вершин, связность элементов и др. Топологический анализ можно рассматривать как создание топологической модели и ее исследование для верификации исходной триангуляционной модели и оценки интегральных топологических свойств.

Геометрические модели в CAD-системах основаны на определенной структуре данных, которая обеспечивает топологическую целостность модели, т. е. сохраняет определенные отношения между элементами.

При моделировании геометрических объектов применяются различные их описания (рис. 1):

Рисунок 1 - Основные подходы к моделированию геометрических объектов

Геометрическая форма CAD-моделей в системах твердотельного моделирования описывается достаточно сложными поверхностями различных типов, с учетом особенностей используемых CAD-систем. В целях унификации представления информации о поверхностях моделей для последующей их материализации интегрированными генеративными технологиями производится переход от CAD-моделей к триангуляционным. Триангуляционное представление модели изделия является приближенным. Точность приближения триангуляционной модели к исходной CAD-модели обеспечивается использованием достаточно большого количества треугольников.

Триангуляционная модель (triangulation model) - частный случай полигональной модели, когда все грани представлены треугольниками. В триангуляционных моделях одновременно представлены элементы трех топологических порядков: точки (вершины), линии (ребра) и грани (плоские треугольники). Основные требования к триангуляционной модели твердотельного объекта - замкнутость и связность. Замкнутость поверхности триангуляционной модели - топологическое понятие, означающее отсутствие ребер с числом смежности A_Edge ≠ 2 и вершин A_Vert < 3. Связность объекта (многогранника) означает то, что он не состоит из нескольких непересекающихся объектов, т. е. от любой вершины можно перейти к любой вершине по ребрам. Смежностью ребра называют количество его вхождений в треугольники триангуляционной модели. Числом смежности (степенью) вершины называют количество ее вхождений в ребра триангуляционной модели.

Переход от CAD-модели изделия к триангуляционному представлению осуществляется в современных системах твердотельного моделирования экспортом в STL-формат. Формат был разработан в целях унификации исходных данных для систем материализации интегрированными генеративными технологиями. STL-файл представляет собой структурированную информацию в виде множества треугольников, представленных координатами вершин с указанием значений направляющих косинусов нормалей.

Цветовая визуализация - создание условий для зрительного наблюдения с использованием цвета. В общем смысле - метод представления информации в виде оптического цветного изображения.

Особенно эффективно методы цветовой визуализации могут использоваться для представления топологических характеристик триангуляционных моделей промышленных изделий.

При визуализации триангуляционных моделей могут использоваться два подхода для цветового выделения исследуемых топологических признаков: дискретное задание цветов по заданным условиям или использование цветовых шкал для интервала изменения исследуемого признака.

Анализ информационных источников показал, что для решения задач цветовой визуализации достаточно использовать цветовые модели RGB, HSV и их комбинацию.

Цветовая модель RGB. RGB-модель основана на сложении трех основных цветов (компонент): красного (Red), зеленого (Green) и синего (Blue). Каждый из этих цветов имеет диапазон дискретных значений яркости 0÷255. Необходимый цвет достигается посредством складывания трех основных цветов с заданными уровнями интенсивности (аддитивная модель). RGB-модель является базовой для компьютерных устройств и программ цветовой визуализации. Максимальное число воспроизводимых оттенков цвета составляет 256×256×256 @ 16.7 млн. цветов [3].

Недостатком RGB-модели является невозможность построения цветовых шкал для визуализации изменений исследуемых признаков, поскольку трудно предвидеть последствия даже небольших изменений цветовых компонент R, G, B [4].

Цветовая модель HSV. HSV-модель основана на предположении, что цвет может быть описан единственной монохроматической волной - цветовым тоном (оттенком) H с дополнительным заданием насыщенности S и светлоты (значение цвета, яркость) V [4]. Параметры данной цветовой модели следующие:

H (Hue) - цветовой тон, одна из основных характеристик цвета определяющая его оттенок, варьируется в пределах 0°÷360°;

S (Saturation) - насыщенность, характеризует качество чистоты хроматического цветового тона, чем ближе этот параметр к нулю, тем выбранный цвет светлее, варьируется в пределах 0÷255 (0÷1 или 0÷100);

V (Value) - яркость, чем ближе этот параметр к нулю, тем выбранный цвет темнее, варьируется в пределах 0÷255 (0÷1 или 0÷100).

В компьютерной графике параметры S и V принято представлять целым числом от 0 до 255.

Основным преимуществом модели HSV является возможность построения цветовых шкал для визуализации исследуемых признаков.

Цветовая шкала отображает изменение исследуемого признака, используя цветовые оттенки для заданной цветовой модели (S = S_base, V = V_base). Цветовая шкала имеет начальный H = H_Top и конечный цвета H = H_End, в диапазоне которых размещаются все соответствующие спектру оттенки. Для исходной модели HSV: H_Top = 0°, H_End =360° (H_Top < H_End), что обеспечивает плавный переход между шестью основными цветами: красный Þ желтый Þ зеленый Þ голубой Þ синий Þ пурпурный [5]. При создании специальных цветовых шкал диапазон оттенков цветов можно сократить (H_Left > 0° и/или, H_Right <360°) или порядок оттенков поменять на обратный (H_Left > HRight). При цветовой визуализации компьютерных моделей обычно принимается: S_Base = V_Base = 255, т. е. максимально возможные значения насыщенности и яркости (призматические цвета) [6].

Цветовая визуализация с учетом значений исследуемого признака X (x_min ≤ x ≤ x_max) выполняется в два этапа:

• переход x Þ H = f(x; x_min, x_max, H_Left, H_Right);

• переход HSV Þ RGB: R, G, B = f(H; S_Base, V_Base).

Переход x Þ H. Переход от визуализируемого цветом текущего значения x к значению H цветности шкалы HSV для линейных шкал выполняется по следующим зависимостям (задача о пропорциях с учетом частных случаев):

• H = H_Left, если (x = x_min и H_Left ≤ H_Right) или (x = x_max и H_Left ≥ H_Right);

• H = H_Right, если (x = x_max и H_Left ≤ H_Right) или (x = x_min и H_Left ≥ H_Right);

• H = [(x - x_min) / (x_max - x_min)] × (H_Right - H_Left) + H_Left, если H_Left < H_Right;

• H = [(x - x_min) / (x_max - x_min)] × (H_Left - H_Right) + H_Right, если H_Left > H_Right,

где H_Left, H_Right - левое и правое значения цветовой шкалы HSV;

x_min, x_max - минимальное и максимальное возможные значения x.

Переход HSV Þ RGB. Схема перехода представлена на рис. 2. Функции перехода для каждой из компонент RGB являются кусочно-линейными и сдвинуты относительно друг друга на 120°.

Рисунок 2 - Схема перехода от цветовой модели HSV к RGB

Общий алгоритм перехода HSV Þ RGB представлен в [7]. Для случая H = 0÷360°; S, V, R, G, B = 0÷255 расчет выполняется по следующим зависимостям в два этапа (определение вспомогательных переменных и непосредственно компонент RGB).

Определение вспомогательных переменных:

• целочисленная часть выражения H / 60 Þ H_i;

• дробная часть выражения H / 60 Þ f;

• максимально возможное значение R/G/B Þ V;

• минимально возможное значение R/G/B Þ p:

= V (1 - S / 255);

• амплитуда (интервал изменения) значений R/G/B Þ A:

= V - p = V S / 255;

• значение R/G/B для нисходящей линии Þ q:

q = A (V - f) = V (1 - f S / 255);

• значение R/G/B для восходящей линии Þ t:

t = p + f A = V [1 - (1 - f) S / 255].

Таблица 2.1 Определение компонент RGB:

	• если Hi = 0 или 6,	то	R = V,	G = t,	B = p;
	• если Hi = 1,	то	R = q,	G = V,	B = p;
	• если Hi = 2,	то	R = p,	G = V,	B = t;
	• если Hi = 3,	то	R = p,	G = q,	B = V;
	• если Hi = 4,	то	R = t,	G = p,	B = V;
	• если Hi = 5,	то	R = V,	G = p,	B = q.

Система морфологического анализа. Рассмотренные подходы к цветовой визуализации реализованы в системе морфологического анализа триангуляционных 3D моделей изделий [8], разработанной на кафедре «Интегрированные технологии машиностроения» им. М.Ф. Семко Национального технического университета «Харьковский политехнический институт».

Цветовая визуализация отдельных элементов триангуляционных моделей может выполняться с использованием дискретного задания цветов (RGB и/или HSV) или цветовой шкалы HSV (рис. 3). Выбор стратегии цветовой визуализации определяется особенностями топологического или конструктивно-технологического анализа в контексте решаемой производственной или учебной задачи.

Задание цвета модели осуществляется на основе данных, полученных в процессе морфологического анализа составляющих поверхности триангуляционной модели. Подсистема позволяет производить окраску следующих элементов триангуляционной модели: вершин, граней или ребер. Визуальное восприятие топологических особенностей модели достигается путем сопоставления заданной цветовой шкалы с исследуемым признаком.

Экранная форма для цветовой визуализации представлена на рис. 2.8.

Рисунок 2.8 - Цветовая визуализация вершин, граней и ребер триангуляционной модели

После выбора топологического элемента и стратегии визуализации выполняется запись цветов в расширенный DBF-образ. После чего выполнятся переход  к форме экспорта DBF-образа в PLY/OBJ/OFF-файл (рис. 2.9).

Рисунок 2.9 - Экранная форма экспорта DBF-образа в триангуляционный файл, поддерживающий цветовое выделение элементов

Пример 2.1. Цвет присвоен вершинам и изменяется согласно заданной шкале HSV (рис. 2.10) по шагу построения (ось Z). Шаг построения задан 0,1 мм.

Рисунок 2.10 - Цветовая визуализация по расположению вершин в слоях построения

Пример 2.2. Цветовая визуализация по критерию расположения граней относительно осей x, y, z, определяемого направляющими косинусами нормали (рис. 2.11).

Рисунок 2.11 - Цветовая визуализация по расположению граней относительно осей координат

Пример 2.3. Цветовая визуализация граней в зависимости от величины их площади (рис. 2.12).

Рисунок 2.12 - 8 - Цветовая визуализация граней по площади граней с заданной цветовой шкалой HSV

Рассмотренные примеры показывают, что цветовая визуализация позволяет проводить анализ триангуляционных моделей по различным признакам, дающим представление в интуитивно понятной для человека форме.



3. Прогнозирование полного цикла создания изделия



3.1 Обобщенная модель времени полного цикла изготовления изделий генеративными технологиями макроуровня

Цикл создания изделий T_S генеративными технологиями макроуровня можно представить в виде линейной последовательности периодов:

,

где T_{3D mod} - время создания электронных 3D моделей изделий;

T_Form - время формообразования изделий (непосредственно на установке послойного выращивания);

T_PP1, T_PP2, T_PP3 - времена различных этапов постобработки.

Применительно к технологиям лазерной стереолитографии (SLA) и избирательного лазерного спекания (SLS) могут использоваться следующие постпроцессы:_PP1 - постпроцесс № 1: SLA - окончательная фотополимеризация изделия в специальной ультрафиолетовой камере мод. PCA 500; SLS - очистка изделий от остаточного порошка;

T_PP2 - постпроцесс № 2: SLA - выдержка изделия в специальном низкотемпературном термошкафу (для повышения температуры плавления полимера); SLS - выжигание полимера, спекание основного материала и инфильтрация оловянистой бронзы при использовании инкапсулированных в полимер частиц металлических порошков (нержавеющая или углеродистая сталь);

T_PP3 - постпроцесс № 3 (слесарная шлифовка, полировка, окраска и пр.).

В каждом периоде имеет место процедура эволюции изделия и на каждом ее этапе достигается определенный эволюционный результат:

T_{3D mod} - файл (или система файлов) триангуляционного описания 3D моделей изделий (в STL-формате);

T_Form - послойная материализация 3D моделей, т. е. прямой переход от электронного образа изделия в твердотельное состояние;

T_PP1, T_PP2, T_PP3 - придание изделиям требуемых эксплуатационных свойств и необходимого потребительского качества.

Таким образом, цикл создания изделий интегрированными генеративными технологиями макроуровня состоит из ряда закономерно расположенных и находящихся во взаимосвязи периодов (звеньев), представляющих временную цепь. Понятие временных цепей по аналогии с размерными цепями при решении технологических задач введено Б.М. Базровым.

Основные термины, обозначения и определения размерных цепей определяются ГОСТ 16319-80, а методы расчета - ГОСТ 16320-80. При расчете размерных цепей могут решаться прямая или обратная задачи. В первом случае по установленным требованиям к замыкающему звену определяются параметры всех звеньев, составляющих размерную цепь. При решении обратной задачи по параметрам составляющих звеньев определяются характеристики замыкающего звена.

В размерных цепях, в которых должна быть обеспечена полная взаимозаменяемость, допуски рассчитываются методом максимума-минимума. При этом учитываются только предельные отклонения звеньев размерной цепи и самые неблагоприятные их сочетания.

Размерные цепи, для которых экономически оправдан риск возможного выхода за пределы поля допуска замыкающих звеньев у части изделий, рассчитываются вероятностным методом. При этом учитывается рассеяние размеров и вероятность различных сочетаний отклонений составляющих звеньев размерной цепи.

На основе аналогии с размерными цепями применительно к временным цепям создания изделий интегрированными генеративными технологиями макроуровня введем следующие определения:

· Временная цепь - совокупность периодов времени, в рамках которых непосредственно решается поставленная задача. Они образуют замкнутый контур. Периоды времени, образующие временную цепь, можно определить как звенья временной цепи. Одно звено во временной цепи является замыкающим (исходным), а остальные - составляющими;

· Замыкающим (исходным) звеном временной цепи будем называть звено, оказывающееся последним или первым (исходным) при ее построении.

· Составляющим звеном временной цепи будем называть звено, функционально связанное с замыкающим звеном. Составляющие звенья, в зависимости от их влияния на замыкающее звено, бывают увеличивающими или уменьшающими.

· Увеличивающим звеном временной цепи называется такое, при увеличении которого замыкающее звено увеличивается.

· Уменьшающим звеном временной цепи называется такое, при увеличении которого замыкающее звено уменьшается.

· Компенсирующее звено временной цепи - звено, за счет изменения величины которого достигаются требуемые временные характеристики замыкающего звена.

· Основная временная цепь - цепь, замыкающим звеном которой является общее время выполнения поставленной задачи.

· Производная временная цепь - цепь, замыкающим звеном которой является одно из составляющих звеньев основной временной цепи. Построение и расчет производной временной цепи раскрывает вероятностное содержание составляющего звена основной временной цепи.

Применительно к временным цепям создания изделий интегрированными генеративными технологиями макроуровня имеет смысл ввести определения прямой и обратной задач расчета, отличные от принятых в размерных цепях:

· Прямая задача - определение времени полного цикла создания изделий генеративными технологиями макроуровня путем суммирования временных периодов всех составляющих звеньев. Структурное расчетное выражение для этого случая соответствует ;

· Обратная задача - определение одного из временных периодов составляющих звеньев при известном времени полного цикла создания изделий и прочих составляющих звеньев.

Решение обратной задачи временных цепей создания изделий интегрированными генеративными технологиями макроуровня распадается на 5 вариантов в соответствии с количеством исходных составляющих звеньев:

;

;

;

;

,

где T_S - полного цикла создания изделий;

T_{3D mod} - время создания электронных 3D моделей изделий;

T_Form - время формообразования изделий (непосредственно на установке послойного выращивания);

T_PP1, T_PP2, T_PP3 - времена различных этапов постобработки.

Основной особенностью временных цепей создания изделий интегрированными генеративными технологиями макроуровня является высокий уровень неопределенности значений составляющих звеньев. Это связано с большим числом факторов, влияние которых практически учесть не представляется возможным. Таким образом, попытки использования только детерминированного подхода обречены на неудачу. Одним из перспективных современных подходов к решению задач при системной неопределенности исходных данных является использование нечетких экспертных оценок на базе интервальных, треугольных, трапециевидных и др. чисел. К ним относятся следующие законы распределения случайных величин: 1 - треугольное общего вида Triang(x, Xmin, Xmod, Xmax); 2 - прямоугольное левое TriangLeft(x, Xmin, Xmax); 3 - прямоугольное правое TriangRight(x, Xmin, Xmax); 4 - трапецеидальное распределение общего вида Trapez(x, Xmin, Xmod1, Xmod2, Xmax); 5 - трапецеидальное левое TrapezLeft(x, Xmin, Xmod, Xmax); 6 - трапецеидальное правое TrapezRight(x, Xmin, Xmod, Xmax).

В настоящей работе предлагается расчет временных цепей производить методом статистического прогнозирования. Предлагаемый метод объединяет в себе возможности как полной, так и неполной взаимозаменяемости с оценкой доверительной вероятности нахождения значений замыкающего звена в заданном интервале или риска выхода за его границы.

Метод полной взаимозаменяемости (метод максимума-минимума или интервальный метод) учитывает возможность сочетания крайних значений составляющих звеньев, что приводит к завышенным интервальным оценкам замыкающего звена. Считается, что экономически оправданной областью использования метода полной взаимозаменяемости являются малозвенные размерные цепи и размерные цепи с относительно широким полем допуска замыкающего звена. Низкая вероятность сочетания во временной цепи крайних отклонений составляющих звеньев приводит к целесообразности использования статистического метода расчета.

Сущность статистического метода заключается в том, что требуемая область значений замыкающего звена достигается с некоторым риском выхода за допустимые границы. Однако этот риск позволяет расширить области допустимых значений составляющих звеньев в сравнении с их значениями, установленными методом интервальных оценок. Эта возможность создается малой вероятностью одновременного возникновения крайних отклонений у составляющих звеньев.

3.2 Обобщенная модель технологического времени генеративных технологий макроуровня

При разработке обобщенной модели технологического времени решались следующие задачи:

· Возможность практического использования модели при статистическом прогнозировании технологического времени применительно к процессам лазерной стереолитографии (SLA) и избирательного лазерного спекания (SLS);

· Возможность расширения модели на другие генеративные технологии макроуровня. Эта возможность обеспечивается заданием и учетом при вычислениях дополнительного параметра, определяющего анализируемый способ построения изделий.

· Выбор обозначения переменных, обеспечивающий языковую совместимость с англоязычными программными продуктами. Обозначение переменных в работе производилось по следующему правилу: nName, где "n" - префиксный символ-идентификатор значения параметра или процедуры его вычисления; Name - условное обозначение (имя) параметра.



.2.1 Структурная модель технологического времени

Технологический процесс изготовления (формообразования) изделий послойным выращиванием для большинства существующих способов можно представить в виде последовательности следующих операций, характеризующихся временем их выполнения:

,

где T_Home - подготовительные операции (монтаж рабочей платформы, дозаправка рабочей емкости исходными материалами, стабилизация условий формообразования): SLA - относительно общего времени формообразования имеет несущественное значение 0.1¸0.2 час.; SLS - 2.5¸3.5 час. (без учета смены материала составляющей - 7¸9 час.). Подготовительное время для SLS включает разравнивание порошка и нагрев (прогрев) рабочей зоны;

T_Add - послойное построение дополнительных технологических элементов: SLA - нижние опоры высотой 6¸10.7 мм (для стекания избыточного фотомономера) и поддержки (при необходимости, в соответствии с конструктивными особенностями изделий и схемой их технологического базирования); SLS - температурный амортизатор толщиной 1.27¸3.5 мм, расположенный под основанием детали на глубине 1.5 мм (через прослойку исходного порошка);

T_Work - послойное рабочее формообразование непосредственно изделий;

T_End - заключительные операции 0.1¸0.2 час. (демонтаж изделий с рабочей платформы).

В формуле технологического времени  совместное выделение времени формообразования изделий T_Work и дополнительных технологических элементов T_Add определяется их послойным выращиванием.



.2.2 Параметрическая вероятностная модель

Параметры, определяющие время формообразования изделий генеративными методами макроуровня, можно разбить на следующие группы: обобщенные параметры, характеризующие технологические свойства изделий по их 3D геометрии; технологические параметры, косвенно или непосредственно влияющие (входя составной частью в расчетные зависимости) на время формообразования изделий.

Обобщенные параметры, характеризующие технологические свойства изделий и определяемые по их 3D геометрии, можно представить в виде системы абсолютных детерминированных и относительных вероятностных показателей, которые определяются из следующих соображений:

· Изделия занимают некоторую область рабочего пространства установки, характеризующуюся габаритами по координатным осям: X_A; Y_A; Z_A, где X, Y, Z - соответственно координатные оси по длине, ширине и высоте, мм;

· Исходная высота изделий H_W определяется как максимальный размер по оси Z, тогда H_W = Z_A, а интервал возможных значений координат двумерных сечений соответствует z = 0¸H_W;

· Площадь (номинальная) рабочей области, занимаемой изделиями S_A, в общем случае меньше или равна произведению габаритных размеров по осям X, Y: S_A £ X_A ´ Y_A;

· В общем случае фактическая площадь сечения изделий S_AZ = f(z) по координате Z может находиться в интервале S_AZ = S_A¸0. Необходимо отметить, что при рациональном базировании изделий меньшим значениям z будут соответствовать большие значения S_AZ (из соображений устойчивости размещения на платформе);

· Переход от площади рабочей области S_A (габаритной) к фактической площади сечения изделий S_AZ можно произвести, введя безразмерный коэффициент заполнения рабочей области изделиями K_S. Возможны два варианта его описания: первый - детерминированный функциональный, где в качестве аргумента будет использоваться координата (высота) сечения z или относительная координата сечения z_(отн) = z / H_A; второй - стохастический, где его плотность вероятности определяется в интервале задания . Первый вариант предполагает наличие математического аппарата морфологического анализа триангуляционных 3D моделей, отсутствующего в настоящее время. Второй вариант относительно просто реализуем на базе экспертных вероятностных моделей для всех возможных форм и конфигураций изделий, установленных на рабочей платформе установки. Тогда, окончательно имеем выражение для площади сечения изделий:

,

где K_S - независимая случайная величина с заданным законом распределения и областью задания, соответствующей интервалу ожидаемых значений для конкретной конфигурации изделий.

· Переход от габаритных размеров рабочей области X_A, Y_A к их фактическим размерам в сечении изделий по высоте X_AZ, Y_AZ можно произвести, введя безразмерные коэффициенты K_X, K_Y (по аналогии с площадью). Тогда выражения для размеров площади сечения изделий по осям X, Y будут иметь следующий вид:

;

,

где K_X, K_Y - независимые случайные величины с заданными законами распределения и областями задания соответствующими интервалам их ожидаемых значений для конкретной конфигурации изделий.

Таким образом, 3D геометрическими обобщенными технологическими параметрами являются: X_A, Y_A, Z_A - габаритные размеры по соответствующим осям (детерминированные абсолютные значения) и безразмерные коэффициенты K_S, K_X, K_Y - независимые случайные величины с заданными законами распределения.

К характеристикам лазерного луча относятся следующие параметры:

· Мощность W_L, Вт. Данный параметр является косвенным, т. к. не входит в расчетные зависимости в явном виде. Однако диапазон его значений носит принципиальный характер, определяя степень воздействия на обрабатываемый материал и тем самым области возможных значений толщины слоев и скоростей их сканирования лазерным лучом. Для рассматриваемого случая мощность имеет следующие диапазоны значений: SLA (твердотельный лазер, мощность не регулируется) - W_L = 0.2¸0.25 Вт. (0.2 соответствует нижнему эксплуатационному пределу износа, 0.25 - номинальное значение); SLS (газовый лазер с регулируемой мощностью) - W_L = 1¸90 Вт., где значения задаются в зависимости от материала порошка и элементов послойных сечений (наружные и внутренние контуры, заштриховка).

· Диаметр пятна лазерного луча D_L, мм. Для используемых в исследовании установок SLA и SLS - D_L = 0.23¸0.27 мм.

· Скорость луча лазера V_L, мм/с: SLA - 3000¸5000; SLS - 6000¸10000.

Прочие технологические параметры целесообразно рассмотреть при формировании модели времен послойного выращивания непосредственно изделия T_Work и дополнительных технологических элементов T_Add.

Всякий элементарный акт формирования отдельного слоя может состоять в общем случае из четырех процедур и определяется временем их выполнения:

· Формообразование (Shaping) слоя T_WS, T_AS (SLA - время воздействия лазерного луча на поверхностный слой фотомономерной смолы; SLS - на поверхность порошкового материала);

· Опускание (Cast) рабочей платформы на толщину последующего слоя T_WC, T_AC: списочные дискретные значения - 0.05, 0.1, 0.15 мм (SLA); непрерывные значения 0.076¸0.15 мм (SLS);

· Выравнивание (Alignment) сформированного слоя или новой порции исходного материала T_WA, T_AA. Технологическая точка выполнения: SLA - после сканирования лазерным лучом (добавление или снятие излишков материала путем инжекции из полости специального выравнивающего ножа); SLS - перед сканированием (выравнивание и некоторое уплотнение материала специальным роликом - насыпная плотность изделия и порошка отличаются до 2-х раз). Направление линейной скорости вращения ролика совпадает с направлением перемещения его оси. Синхронизация вращения ролика с его перемещением обеспечивается реечной передачей. Делительный диаметр зубчатого колеса на оси ролика в 2¸3 раза больше его диаметра. Поверхность ролика имеет регулярный рельеф 10¸20 мкм;

· Выдержка (Delay) T_WD, T_AD. В общем случае время выдержки представляет собой время, необходимое для восстановления рабочих параметров процесса. Время выдержки имеет место как для SLA (выравнивание поверхности фотомономера 0¸60 с), так и для SLS (температурная стабилизация 0¸1200 с).

Тогда с учетом рассмотренных процедур можно записать общие выражения для времен выращивания i-го слоя непосредственно изделия T_Work и j-го - дополнительных технологических элементов T_Add:

;

,

где обозначения составляющих времен рассмотрены выше.

Время формообразования единичного слоя определяется следующими зависимостями:

;

,

где S_A - площадь рабочей области, занимаемой изделиями, мм²; K_S - вероятностный коэффициент заполнения рабочей области деталями; K_WR - коэффициент проходов луча при построении изделий (целочисленные значения: SLA - 1¸32, SLS - 1¸10); D_L - диаметр пятна лазерного луча, мм; V_L - скорость луча лазера, мм/с; K_AB - коэффициент заполнения дополнительных технологических элементов (SLA - 0.2¸0.9, SLS - 1); K_AR - коэффициент проходов луча при построении дополнительных технологических элементов (целочисленные значения: SLA - 1¸30, SLS - 1¸10).

Время опускания рабочей платформы при создании отдельного слоя определяется тем, что она со скоростью V_P опускается на глубину слоя h_C и дополнительно может опуститься, а затем подняться на некоторую заданную величину:

;

,

где h_C - толщина формируемого слоя (SLA - списочные дискретные значения: 0.05, 0.1, 0.15 мм; SLS - непрерывные значения в интервале 0.076¸0.15 мм); h_WP, h_AP - глубина дополнительного опускания платформы (SLA: h_WP = 0.01¸0.02, h_AP = 6.25¸15 мм; SLS - h_WP, h_AP = 0); V_P - скорость опускания рабочей платформы (SLA, SLS - 1¸3 мм/с).

Время выравнивания сформированного слоя или новой порции исходного материала T_WA, T_AA. С учетом существенного различия этой процедуры для SLA и SLS при формировании слоев изделий и вспомогательных технологических элементов рассмотрим их отдельно с последующим формированием обобщенных зависимостей.

Формирование слоев изделий. При лазерной стереолитографии (SLA) после формирования каждого слоя и опускания платформы происходит выравнивание поверхности фотомономера за один или несколько проходов выравнивающего ножа (технологический параметр K_WC = 1¸3), перемещающегося вдоль оси Y со скоростью V_C = 4¸22 мм/с. Перемещение выравнивающего ножа равно сумме линейного размера рабочей области Y_AZ  по оси Y (на заданной высоте сечения z) и длине подвода и перебега L_C = 5¸15 мм. При селективном лазерном спекании (SLS) производится только один проход выравнивающего ролика (K_WC = 1), перемещающегося вдоль оси X со скоростью V_C = 76.2¸304.8 мм/с. Величина перемещения выравнивающего ролика не зависит от размеров рабочей области изделий и соответствует длине рабочего хода, значение которого определяется конструкцией установки L_C = 1200 мм. Таким образом, время выравнивания при создании слоев изделий с учетом  можно представить следующей зависимостью:



где K_Y - вероятностный коэффициент размера сечения по оси Y, (SLA - независимая случайная величина с заданным законом распределения и областью задания, соответствующей интервалу ожидаемых значений для конкретной конфигурации изделий (0 < K_Y £ 1); SLS - не учитывается); Y_A, - габаритные размеры по оси Y (SLA - детерминированная величина; SLS - не учитывается); L_C, V_C - соответственно длина рабочего хода и скорость выравнивающего элемента установки; K_WC - коэффициент числа проходов выравнивающего элемента установки.

Формирование слоев дополнительных технологических элементов. Для лазерной стереолитографии (SLA) при построении опор выравнивание не производится (T_{AA (j)} = 0). При селективном лазерном спекании (SLS) при построении температурного экрана время выравнивания то же самое, что и для слоев изделий (T_{AA (j)} = T_{WA (i)}). Таким образом, время выравнивания при создании слоев дополнительных технологических элементов можно представить следующей зависимостью:



где обозначения соответствуют .

Времена выдержки при построении единичных слоев T_{WD (i)}, T_{AD (j)} являются технологическими параметрами и имеют следующий интервал задания: SLA (выравнивание поверхности фотомономера) T_{WD (i)}, T_{AD (j)} = 0¸60 с); SLS (температурная стабилизация) T_{WD (i)}, T_{AD (j)} = 0¸1200 с).

Переход от времен выращивания отдельных слоев T_{Work (i)}, T_{Add (j)} к времени формообразования изделий T_Work и дополнительных технологических элементов T_Add можно выполнить через их количество:

,

где H_W, H_A - соответственно высоты (по координате Z) изделий и дополнительных технологических элементов; h_C - толщина слоев при послойном выращивании.

Тогда окончательно имеем структурно однородные выражения для времен формообразования изделий и вспомогательных технологических элементов:

;

,

где обозначения переменных рассмотрены выше.

Укрупненная схема обобщенной модели времени полного цикла создании изделий генеративными технологиями макроуровня и ее связь с обобщенной моделью технологического времени представлена на рис. 3.1. В этой схеме не учтены некоторые особенности расчетов, которые будут рассмотрены ниже.

Рисунок 3.1 - Схема обобщенной модели технологического времени

Таблица 3.1 - Параметры обобщенной модели технологического времени генеративных технологий макроуровня

№ пар.	Обоз.	Наименование	RP	Значения
Составляющие технологического времени изготовления изделий
1	THome	подготовительные операции (монтаж рабочей платформы, дозаправка рабочей емкости исходными материалами, стабилизация условий формообразования), час.	SLA	0.1¸0.2
			SLS	2.5¸12.5
2	TEnd	заключительные операции (демонтаж изделий с рабочей платформы), час.	SLA	0.1¸0.2
			SLS	0.1¸0.2
Характеристики 3D геометрии изделий
	XA	длина рабочей области, занимаемой изделиями по оси X, мм	SLA	< 508
			SLS	< 380
3	YA	ширина рабочей области, занимаемой изделиями по оси Y, мм	SLA	< 508
			SLS	< 320
4	HW	высота рабочей области, занимаемой изделиями по оси Z, мм	SLA	< 584
			SLS	< 450
5	SA	площадь рабочей области, занимаемой изделиями, мм2	SLA	< 508´508
			SLS	< 380´320
6	KS	вероятностный коэффициент заполнения рабочей области изделиями	SLA	0¸1
			SLS	0¸1
7	KY	вероятностный коэффициент размера сечения по оси Y	SLA	0¸1
			SLS	не учитыв.
Параметры лазерного луча
	WL	мощность, Вт	SLA	0.2¸0.25
			SLS	1¸90
8	DL	диаметр пятна лазерного луча, мм	SLA	0.23¸0.27
			SLS	0.23¸0.27
9	VL	скорость луча лазера, мм/с	SLA	3000¸5000
			SLS	6000¸10000
Параметры формообразования
10	hC	толщина формируемого единичного слоя, мм	SLA	0.05, 0.1, 0.15
			SLS	0.076¸0.15
11	KWR	коэффициент проходов луча при построении изделий	SLA	1¸32
			SLS	1¸10
12	HA	высота (по координате Z) дополнительных технологических элементов, мм	SLA	6¸10.7
			SLS	1.27¸3.5
13	KAB	коэффициент заполнения дополнительных технологических элементов	SLA	0.2¸0.9
			SLS	1
14	KAR	коэффициент проходов луча при построении дополнительных технологических элементов	SLA	1¸30
			SLS	1¸10
Параметры опускания рабочей платформы
15	hWP	глубина дополнительного опускания платформы при построении изделий	SLA	0.01¸0.02
			SLS	0
16	hAP	глубина дополнительного опускания при построении технологических элементов	SLA	6.25¸15
			SLS	0
17	VP	скорость опускания рабочей платформы, мм/с	SLA	1¸3
			SLS	1¸3
Параметры выравнивания формируемого слоя
18	LC	длина подвода-перебега или рабочего хода выравнивающего элемента установки, мм	SLA	5¸15
			SLS	1200
19	VC	скорость перемещения выравнивающего элемента установки, мм/с	SLA	4¸22
			SLS	76.2¸304.8
20	KWC	коэффициент числа проходов выравнивающего элемента установки при построении изделий	SLA	1¸3
			SLS	не учитыв.
Параметры выдержки при построении
21	TWD	время выдержки при построении изделий, с	SLA	0¸60
			SLS	0¸1200
22	TAD	время выдержки при построении технологических элементов, с	SLA	0¸60
			SLS	0¸1200

1. Обозначение RP-технологий: SLA - лазерная стереолитография; SLS - селективное лазерное спекание.

. Позиции, не имеющие номера параметра, приведены для справки.

Для практической реализации моделирования полного времени создания изделий, анализа его структуры и статистического прогнозирования значений на основе разработанной схемы (рис. 3.1) и системы параметров (табл. 3.1) была разработана система пользовательских функций, построенная по иерархическому принципу. При построении функций пользователя использованы ранее полученные расчетные зависимости: ,  ¸ . Иерархия пользовательских функций соответствует их описанию в последовательности от самого верхнего уровня (· - общее время формообразования на RP-установке) до промежуточных характеристик и исходных параметров, где список параметров заключен в операторные скобки:

· T_Form - Общее время формообразования на RP-установке, час.:

nT_Form = T_Form(cRP, S_A, K_S, K_WR, D_L, V_L, h_C, h_WP, V_P, K_WC, K_Y, Y_A, L_C, V_C, T_WD, H_W, K_AB, K_AR, h_AP, T_AD, H_A, T_Home, T_End) = T_Home + T_Work(cRP, S_A, K_S, K_WR, D_L, V_L, h_C, h_WP, V_P, K_WC, K_Y, Y_A, L_C, V_C, T_WD, H_W) + T_Add(cRP, S_A, K_AB, K_AR, D_L, V_L, h_C, h_AP, V_P, L_C, V_C, T_AD, H_A) + T_End;

·· T_Work - Общее время формообразования изделий, час.:

nT_Work = T_Work(cRP, S_A, K_S, K_WR, D_L, V_L, h_C, h_WP, V_P, K_WC, K_Y, Y_A, L_C, V_C, T_WD, H_W) = H_W * T_{Work_i}(cRP, S_A, K_S, K_WR, D_L, V_L, h_C, h_WP, V_P, K_WC, K_Y, Y_A, L_C, V_C ,T_WD) / h_C / 3600;

··· T_{Work_i} - общее время формообразования единичного слоя изделий, с:

nT_{Work_i} = T_{Work_i}(cRP, S_A, K_S, K_WR, D_L, V_L, h_C, h_WP, V_P, K_WC, K_Y, Y_A, L_C, V_C, T_WD) = T_{WS_i}(S_A, K_S, K_WR, D_L, V_L) + T_{WC_i}(h_C, h_WP, V_P) + T_{WA_i}(cRP, K_WC, K_Y, Y_A, L_C, V_C) + T_WD;

··· T_{WS_i} - Время формообразования единичного слоя изделий, с:

nT_{WS_i} = T_{WS_i}(S_A, K_S, K_WR, D_L, V_L) = IIF(D_L > 0 AND V_L > 0, S_A * K_S * K_WR / D_L / V_L, 0);

···· T_{WC_i} - Время опускания рабочей платформы при создании единичного слоя изделий, с:

nT_{WC_i} = T_{WC_i}(h_C, h_WP, V_P) = IIF(V_P > 0, (h_C + 2*h_WP) / V_P, 0);

···· T_{WA_i} - время выравнивания единичного слоя изделий, с:

nT_{WA_i} = T_{WA_i}(cRP, K_WC, K_Y, Y_A, L_C, V_C) =;

Если cRP == "SLA" && лазерная стереолитография,

nT_{WA_i} = IIF(V_C > 0, K_WC * (K_Y * Y_A + L_C) / V_C, 0);

Если cRP == "SLS" && селективное лазерное спекание,

nT_{WA_i} = IIF(V_C > 0, L_C / V_C, 0);

·· T_Add - Общее время формообразования технологических элементов, час.:

nT_Add = T_Add(cRP, S_A, K_AB, K_AR, D_L, V_L, h_C, h_AP, V_P, L_C, V_C, T_AD, H_A) = H_A * T_{Add_i}(cRP, S_A, K_AB, K_AR, D_L, V_L, h_C, h_AP, V_P, L_C, V_C, T_AD) / h_C / 3600;

··· T_{Add_i} - Общее время формообразования единичного слоя технологических элементов, с:

nT_{Add_i} = T_{Add_i}(cRP, S_A, K_AB, K_AR, D_L, V_L, h_C, h_AP, V_P, L_C, V_C, T_AD) = T_{AS_i}(S_A, K_AB, K_AR, D_L, V_L) + T_{AC_i}(h_C, h_AP, V_P) + T_{AA_i}(cRP, L_C, V_C) + T_AD;

···· T_{AS_i} - время формообразования единичного слоя технологических элементов, с;

nT_{AS_i} = T_{AS_i}(S_A, K_AB, K_AR, D_L, V_L) = IIF(D_L > 0 AND V_L > 0, S_A * K_AB * K_AR / D_L / V_L, 0);

···· T_{AC_i} - время опускания рабочей платформы при создании единичного слоя технологических элементов, с:

nT_{AC_i} = T_{AC_i}(h_C, h_AP, V_P) = IIF(V_P > 0, (h_C + 2*h_AP) / V_P, 0);

···· T_{AA_i} - время выравнивания единичного слоя технологических элементов, с:

nT_{AA_i} = T_{AA_i}(cRP, L_C, V_C) =;

Если cRP == "SLA" && лазерная стереолитография,

nT_{AA_i} = 0;

Если cRP == "SLS" && селективное лазерное спекание,

nT_{AA_i} = IIF(V_C > 0, L_C / V_C, 0).

Полученная система пользовательских функций является основой для дальнейшего моделирования технологического времени создания изделий, анализа его структуры и статистического прогнозирования значений выходных характеристик.

3.3 Система статистического моделирования рабочих процессов интегрированных технологий

Система статистического моделирования рабочих процессов интегрированных технологий предназначена для исследования статистических механизмов формирования их выходных характеристик (времени полного цикла создания изделий, технологического времени их формообразования и структурных составляющих процесса) с учетом уровня неопределенности исходных параметров (составляющие полного цикла создания изделий, характеристики их 3D геометрии, параметры лазерного луча и формообразования) .

Данная система разработана в объектно-ориентированной среде создания приложений Visual FoxPro. При разработке системы моделирования решались следующие основные задачи, обеспечивающие универсальность и расширенные возможности для изучения механизмов формирования выходных характеристик рабочих процессов интегрированных генеративных технологий: моделирование статистических механизмов формирования выходных характеристик на базе исходных технологических параметров, задаваемых различными типами числовых детерминированных и стохастических данных; статистический и корреляционный анализ исходных параметров и результирующих выходных характеристик.

Главная экранная форма системы представлена на рис. 3.2. На экранной форме предлагаются список номеров моделей (расчетов) с возможностью их группирования и сохранения вариантов расчета, возможности редактирования процедуры формирования выходных характеристик, выполнения расчета и просмотра результатов статистического анализа исходных параметров и выходных характеристик.

Рисунок 3.2 - Главная экранная форма системы статистического моделирования рабочих процессов

Система моделирования предоставляет пользователю следующие основные возможности для работы:

создавать процедурные модели рабочих процессов (до 999); для каждой модели возможно создание на ее основе до 999 вариантов, обладающих различными характеристиками исходных технологических параметров; объединять модели в тематические группы (до 999) для удобства систематизации и навигации;

редактировать описания моделей, вариантов и групп расчетов (рис. 3.2);

определять до 27 исходных параметров, а также субпараметры: 6 логических и 1 числовой для каждой из описанных моделей;

использовать описание исходных параметров и субпараметров;

задавать константу инициализации функции генерации псевдослучайных чисел и размер генерируемой выборки данных статистических испытаний (рис. 3.2);

редактировать программный код процедуры описания модели для заданного расчета;

автоматически выполнять статистический и корреляционный анализы для выбранной группы исследуемых признаков (в каждой группе по 9 исследуемых признаков: 0-я группа включает в себя результирующие характеристики процесса (R1, R2, R3, X1, X2, X3, Y1, Y2, Y3); 1-я группа соответствует исходным параметрам № 1¸9, 2-я - № 10¸18, 3-я - № 19¸27);

задавать количество интервалов гистограмм исследуемых признаков (с возможностью использования рекомендаций по его выбору);

контролировать результаты автоматической регистрации и даты-времени расчета и анализа исследуемых признаков (рис. 3.2);

выполнять общие настройки системы: установку маршрутов к каталогам размещения системных баз данных и результатов моделирования; ручную или автоматическую установку каталогов для запуска и работы внешних приложений; параметры режимов вывода графиков визуализации исследуемых признаков;

задавать закон и настраивать параметры распределений с определением их технологических наименований (кратких и полных), задавать интервалы допустимых значений с возможностью установки их дополнительных характеристик;

определять тип числовых значений для каждого исходного параметра статистической системы: детерминированный; статистический (предлагается меню выбора со списком распределений из 17 наиболее применяемых в технологии машиностроения) или нечеткий (меню выбора экспертных распределений на основе аналогов интервальных, треугольных и трапецеидальных чисел); имеется дополнительная возможность усечения интервала возможных значений, дискретизация значений и задание списка возможных значений;

выполнять просмотр результатов статистического и корреляционного анализа с визуализацией гистограмм относительных частот исследуемых признаков;

выводить комплекс статистических характеристик (используемых в прикладной статистике) для заданного исследуемого признака с возможностью получения справочной информации по определению каждой из них;

одновременно представлять гистограммы 9 исследуемых признаков на общей экранной форме;

использовать подсистемы статистического и регрессионного углубленного анализа гистограммы исследуемого признака;

получать интерактивную справку по каждому элементу экранных форм посредством всплывающей подсказки или справочной системы, вызывающей панель инструментов с информацией по выбранному элементу;

использовать справочные данные по статистическим законам распределения.

3.4 Прогнозирование времени полного цикла создания корпуса гидравлического насоса

Основной особенностью временных цепей создания изделий интегрированными генеративными технологиями макроуровня является высокий уровень неопределенности значений составляющих звеньев. Это связано с большим числом факторов, влияние которых практически учесть не представляется возможным. Таким образом, попытки использования только детерминированного подхода обречены на неудачу. Одним из перспективных современных подходов к решению задач при системной неопределенности исходных данных является использование нечетких экспертных оценок на базе интервальных, треугольных, трапециевидных и др. чисел.

В настоящей работе расчет временных цепей производился методом статистического прогнозирования. Предлагаемый метод объединяет в себе возможности как полной, так и неполной взаимозаменяемости с оценкой доверительной вероятности нахождения значений замыкающего звена в заданном интервале или риска выхода за его границы.

При прогнозировании использовались обобщенные модели полного цикла изготовления изделий и технологического времени генеративных технологий макроуровня.

Практическая реализация статистического прогнозирования времени полного цикла изготовления изделий должна выполняться, как правило, не по часам, а по календарным дням. Для реализации такой возможности в пользовательскую функцию определения времени полного цикла изготовления изделий необходимо ввести продолжительности рабочего дня для каждого из звеньев временной цепи. Для этого в процедурной модели были введены следующие коэффициенты: K_hT3Dmod - время создания электронных 3D моделей изделий (K_hT3Dmod = 8 час.); K_hTForm - время формообразования изделий (непосредственно на установке послойного выращивания, K_hTForm = 24 час.); K_hTPP1, K_hTPP2, K_hTPP3 - продолжительность постпроцессов соответствовала 8 час.

Статистическое прогнозирование времени полного цикла изготовления изделий в системе моделирования рабочих процессов интегрированных технологий обеспечивалось вариантом расчетов с определением набора абсолютных и относительных характеристик (вариант расчетов соответствует значению субпараметра в процедурной модели nSub = 5): T_SigmaDay - время полного цикла, дн.; T_Form - общее время формообразования на установке, час; T_Form / K_hTForm / T_SigmaDay - относительное общее время формообразования на установке; T_3Dmod / K_hT3Dmod / T_SigmaDay - относительное время создания электронных 3D моделей изделий; T_PP1 / K_hTPP1 / T_SigmaDay - относительная продолжительность постпроцесса № 1; T_PP2 / K_hTPP2 / T_SigmaDay - относительная продолжительность постпроцесса № 2; T_PP3 / K_hTPP3 / T_SigmaDay - относительная продолжительность постпроцесса № 3.

Исходные данные (типы и значения параметров) для сверла-зенкера, используя методологию статистического прогнозирования при анализе временных цепей полного цикла изготовления изделий лазерной стереолитографией (SLA) при единичных заказах, представлены ниже.

При прогнозировании полного цикла изготовления сверла-зенкера параметры имели следующие типы и значения, представленные в табл. 1.

Таблица 3.1 - Параметры при прогнозировании полного цикла изготовления сверло-зенкера (SLA)

Об.	Типы и значения параметров
T3Dmod	время создания электронных 3D моделей изделий - стохастический нечеткий параметр Par1: распределение Triang(x, Xmin = 2.000 E0, Xmod = 5.000 E0, Xmax = 8.000 E0)
TPP1	продолжительность постпроцесса № 1 - стохастический нечеткий параметр Par3: распределение Trapez(x, Xmin = 1.000 E0, Xmod1 = 2.000 E0, Xmod2 = 4.000 E0, Xmax = 5.000 E0)
TPP2	продолжительность постпроцесса № 2 - детерминированный параметр Par4: значение 0.000 E0
TPP3	продолжительность постпроцесса № 3 - стохастический нечеткий параметр Par5: распределение Rand(x, Xmin = 1.000 E0, Xmax = 3.000 E0)
THome	подготовительные операции - стохастический параметр Par6: распределение Rand(x, Xmin = 1.000 E-1, Xmax = 0.200 E0)
TEnd	заключительные операции - стохастический параметр Par7: распределение Rand(x, Xmin = 1.000 E-1, Xmax = 0.200 E0)
YA	ширина рабочей области, занимаемой изделиями по оси Y - детерминированный параметр Par8: значение 8.500 E1
HW	высота рабочей области, занимаемой изделиями по оси Z - детерминированный параметр Par9: значение 49.500 E1
SA	площадь рабочей области, занимаемой изделиями - детерминированный параметр Par10: значение 3.000 E3
KS	вероятностный коэффициент заполнения рабочей области изделиями - стохастический параметр Par11: распределение Rand(x, Xmin = 0.000 E0, Xmax = 0.926 E0)
KY	вероятностный коэффициент размера сечения по оси Y - стохастический параметр Par12: распределение Rand(x, Xmin = 0.000 E0, Xmax = 0.926 E0)
DL	диаметр пятна лазерного луча - стохастический параметр Par13: распределение Rand(x, Xmin = 0.230 E0, Xmax = 0.270 E0)
VL	скорость луча лазера - Детерминированный параметр Par14: значение 5.000 E3
hC	толщина формируемого единичного слоя - детерминированный параметр Par15: значение 0.150 E0
KWR	коэффициент проходов луча при построении изделий - стохастический параметр Par16: распределение Rand(x, Xmin = 1.000 E0, Xmax = 2.000 E0)
HA	высота (по координате Z) дополнительных технологических элементов - стохастический параметр Par17: распределение Rand(x, Xmin = 8.000 E0, Xmax = 9.000 E0)
KAB	коэффициент заполнения дополнительных технологических элементов - стохастический параметр Par18: распределение Rand(x, Xmin = 0.300 E0, Xmax = 0.500 E0)
KAR	коэффициент проходов луча при построении дополнительных технологических элементов - детерминированный параметр Par19: значение 1.000 E0
hWP	глубина дополнительного опускания платформы при построении изделий - стохастический нечеткий параметр Par20: распределение Triang(x, Xmin = 1.000 E-2, Xmod = 0.150 E-1, Xmax = 0.200 E-1)
hAP	глубина дополнительного опускания при построении технологических элементов - стохастический параметр Par21: распределение Rand(x, Xmin = 8.000 E0, Xmax = 1.000 E1)
VP	скорость опускания рабочей платформы - стохастический нечеткий параметр Par22: распределение Triang(x, Xmin = 1.000 E0, Xmod = 2.000 E0, Xmax = 3.000 E0)
LC	длина подвода-перебега выравнивающего элемента установки - стохастический нечеткий параметр Par23: распределение TriangRight(x, Xmin = 5.000 E0, Xmax = 7.000 E0)
VC	скорость перемещения выравнивающего элемента установки - стохастический нечеткий параметр Par24: распределение TriangLeft(x, Xmin = 1.200 E1, Xmax = 1.500 E1)
KWC	коэффициент числа проходов выравнивающего элемента установки при построении изделий - стохастический нечеткий параметр Par25: распределение TriangLeft(x, Xmin = 1.000 E0, Xmax = 2.000 E0)
TWD	время выдержки при построении изделий - стохастический нечеткий параметр Par26: распределение Triang(x, Xmin = 1.000 E1, Xmod = 1.200 E1, Xmax = 1.500 E1);
TAD	время выдержки при построении технологических элементов - стохастический нечеткий параметр Par27: распределение Triang(x, Xmin = 6.000 E0, Xmod = 7.000 E0, Xmax = 1.000 E1)

Результаты статистического прогнозирования полного цикла создания изделия «корпус гидравлического насоса» представлены на рис. 3.3. Полный цикл создания изделия для заданных условий расчета находится в исходном интервале значений 0.65¸1.99 дн. и имеет среднеарифметическое значение 1.314 дн. Установка нового доверительного интервала показывает, что интервал исследуемого признака можно уменьшить до 74% от исходного - 0.65¸1.64 дн. При этом риски того, что полный цикл создания изделия выйдет за границы установленного интервала, соответствуют 5.5%.

Результаты статистического прогнозирования общего времени формообразования на установке SLA представлены на рис. 3.4.

Рисунок 3.3 - Экранная форма с результатами прогнозирования времени полного цикла создания корпуса гидравлического насоса

Рисунок 3.4 - Экранная форма с результатами прогнозирования общего времени формообразования на установке SLA

Общее время формообразования изделия для заданных условий расчета находится в исходном интервале значений 1.09¸2.14 час. и имеет среднеарифметическое значение 1.55 час. Установка нового доверительного интервала показывает, что интервал исследуемого признака можно уменьшить до 69% от исходного - 1.09¸1.82 час. При этом риски того, что полный цикл создания изделия выйдет за границы установленного интервала, соответствуют 5.1%.

В табл. 2 приведены результаты статистического прогнозирования временной цепи полного цикла создания изделия «корпуса гидравлического насоса».

Таблица 3.2 - Сравнительные результаты статистического прогнозирования временной цепи полного цикла создания изделия «корпус гидравлического насоса» (SLA)

Обозн	Ед.	Наименование	Статистическое прогнозирование
T3D mod	час	3D модель	Triang(x, Xmin = 2, Xmod = 5, Xmax = 8)
TForm	час	формобр. SLA	1.09¸1.82 при уровне риска 5.1%
TPP1	час	постпроцесс 1	Trapez(x, Xmin = 1, Xmod1 = 2, Xmod2 = 4, Xmax = 5);
TPP2	час	постпроцесс 2	0
TPP3	час	постпроцесс 3	Rand(x, Xmin = 1, Xmax = 3)
TSigma	дн.	полный цикл	0.65¸1.64 при уровне риска 5.5%

Время изготовления при использовании традиционных технологий составляло около двух недель при отсутствии гарантий по качеству и точности изготовления, а также при крайне низком коэффициенте использования материала.

Применение лазерной стереолитографии позволило снять проблемы точности и скорости изготовления, однако до сих пор остаётся проблема достаточно высокой стоимости.

Заключение

В процессе работы был проведен топологический и морфометрический анализ исследуемой модели. Было выполнено статистическое прогнозирование времени полного цикла создания корпуса гидравлического насоса.

Система морфологического анализа 3D образов изделий и системы статистического моделирования рабочих процессов интегрированных технологий обеспечило прогнозирование технологического времени формообразования изделий.

Полученные результаты определили пригодность модели и позволили спрогнозировать время полного цикла создания модели.

Список использованных источников

1. Аверченков В.И., Федоров В.П., Хейфец М.Г. Основы математического моделирования технических систем: Учеб. пос. - Брянск: БГТУ, 2004. - 271 с. [1944]

. Айвазян С.А., Енюков И.С., Мешалкин Л.Д. Прикладная статистика: Основы моделирования и первичная обработка данных. Справочное изд. - М.: Финансы и статистика, 1983. - 471 с. [502]

. Алтунин А.Е., Семухин М.В. Модели и алгоритмы принятия решений в нечетких условиях: Монография. - Тюмень: Изд-во Тюменского гос. университета, 2000. - 352 с. [2097]

. Базров Б.М. Основы технологии машиностроения: Учебник для вузов. - М.: Машиностроение, 2005. - 736 с. [2093]

. Болдин Л.А. Основы взаимозаменяемости и стандартизация в машиностроении: Учебн. пос. для вузов. - М.: Машиностроение, 1984. - 272 с. [2047]

. Грабченко А.И., Доброскок В.Л. Статистический анализ законов распределения исследуемых признаков при 3D моделировании абразивно-алмазного инструмента // Резание и инструмент в технологических системах Межд. научн.-техн. сб. - Харьков: НТУ «ХПИ». - 2001. Вып. 59. - С. 35-44. [1009]

. Грабченко А.И., Доброскок В.Л., Чернышов С.И. Прогнозирование времени полного цикла изготовления изделий методом лазерной стереолитографии // Резание и инструмент в технологических системах. - Харьков: НТУ «ХПІ». - 2007. Вып. 72. - С. 60-68. [2385]

. Грабченко А.И., Доброскок В.Л., Чернышов С.И. Прогнозирование времени полного цикла изготовления изделий методом селективного лазерного спекания // Інформаційні технології: наука, техніка, технологія, освіта, здоров'я: Матеріали міжнародної науково-практичної конференції 17-18 травня 2007 р. - Харків: Курсор, 2007. - С. 4-21. [2386]

. Джекел П. Применение методов Монте-Карло в финансах: Пер. с англ. - М.: Интернет-трейдинг, 2004. - 256 с. [1931]

. Доброскок В.Л., Абдурайимов Л.Н., Чернышов С.И. Интегральные характеристики триангуляционных 3D моделей изделий // Резание и инструмент в технологических системах. - Харьков: НТУ «ХПІ». - 2011. - Вып. 80. - С. 92-101. [2928]

. Доброскок В.Л., Фадеев В.А. Гаращенко Я.Н., Чернышов С.И. Морфологический анализ триангуляционных моделей промышленных изделий // Резание и инструмент в технологических системах. - Харьков: НТУ «ХПІ». - 2011. - Вып. 79. - С. 52-63. [2930]

. Доброскок В.Л., Фадеев В.А., Абдурайимов Л.Н., Чернышов С.И. Топологический анализ триангуляционных 3D моделей изделий // Високі технології в машинобудуванні: Зб. наук. пр. - Харків: НТУ "ХПІ". - 2011. - Вип. 1 (21). - С. 74-86. [2929]

. Дубров А.М., Лагоша Б.А., Хрусталев Е.Ю. Моделирование рисковых ситуации в экономике и бизнесе: Учеб. пособие / Под ред. Б.А. Лагоши. - М.: Финансы и статистика, 2000. - 176 с. [1929]

. Дунаев П.Ф. Размерные цепи. - М.: Машгиз, 1963. - 308 с. [2045]

. Интегрированные генеративные технологии : учеб. пособие [для студ. выс. учеб. заведений] / А.И. Грабченко, Ю.Н. Внуков, В.Л. Доброскок [и др.] ; под ред. А.И. Грабченко. - Харьков: НТУ "ХПИ", 2011. - 416 с. [2842]

. Интегрированные технологии ускоренного прототипирования и изготовления. Монография. - 2-е изд., перераб. и доп. / Товажнянский Л.Л., Грабченко А.И., Чернышов С.И., Верезуб Н.В., Витязев Ю.Б., Доброскок В.Л., Кнут Х., Лиерат Ф. / Под. ред. Товажнянского Л.Л., Грабченко А.И. - Х.: ОАО "Модель Вселенной", 2005. - 224 с. [1894]

. Ли К. Основы САПР (CAD/CAM/CAE). - СПб: ПИТЕР, 2004. - 560 с. [1949]

. Новицкий П.В., Зограф И.А. Оценка погрешностей результатов измерений. - Л.: Энергоатомиздат, 1991. - 304 с. [2153]

. Орлов А.И. Высокие статистические технологии // Заводская лаборатория. - 2003. - Т.69. - № 11. С. 55-60. [2057]

. Орлов А.И. Экспертные оценки // Заводская лаборатория. - 1996. - Т. 62. - № 1. - С. 54-60. [2074]

. Технологичность конструкции изделия: Справочник / Ю.Д. Амиров, Т.К. Алферова, П.Н. Волков и др.; Под общ. ред. Ю.Д. Амирова. - М.: Машиностроение, 1990. - 768 с. [1606]

. Технологичность конструкций изделий: Справочник / Т.К. Алферова, Ю.Д. Амиров, П.Н. Волков и др.; Под ред. Ю.Д. Амирова. - М.: Машиностроение, 1985. - 368 с. [2592]

. Точность производства в машиностроении и приборостроении / Под ред. А.И. Гаврилова. - М.: Машиностроение, 1973. - 567 с. [982]

. Чернышов С.И., Доброскок В.Л., Витязев Ю.Б., Гаращенко Я.Н. Обобщенная модель технологического времени генеративных технологий макроуровня // Високі технології в машинобудуванні: Зб. наук. пр. - Харків: НТУ "ХПІ". - 2006. - Вип. 1(12). - С. 537-551. [2192]

. Чернышов С.И., Доброскок В.Л., Гаращенко Я.Н., Садовниченко Е.А. Формирование непрерывных случайных величин при статистическом моделировании рабочих процессов интегрированных технологий // Високі технології в машинобудуванні. - Харків: НТУ "ХПІ", 2006. - Вип. 2 (13). - C. 113-146. [2322]
