Выявление петрофизических зависимостей и их использование при геологическом моделировании
Курсовая работа
Выявление петрофизических
зависимостей и их использование при геологическом моделировании
Введение
петрофизика геологический технологический
Петрофизика (греч. petra - камень+греч. physics - природа),
т.е. «физика камня» или физика горных пород - это наука о свойствах горных
пород как функций их состава и структуры, об изменении этих свойств под
воздействием геологических, физико-химических или технологических факторов, а
также о взаимосвязях между физическими свойствами пород.
Предметом (или объектом познавательной деятельности) в
петрофизике является горная порода, ее литологические и физические свойства.
Задачи петрофизики - это определение изменения физических
свойств горных пород в зависимости от:
литологических характеристик;
условий исследования (пластовых или атмосферных);
изменения литологических свойств под воздействием скважинных
флюидов.
Методами петрофизических определений, т.е. системой приемов и
способов в исследовательской деятельности, являются экспериментальные методы
определения физических свойств и математические методы анализа получаемых
данных.
Согласно Б.Н. Еникееву в своем развитии петрофизика прошла
несколько
этапов.
. Изучение взаимосвязей между вещественным составом и
физическими
свойствами пород.
. Построение модели коллектора с учетом глинистой компоненты
как особо активной составляющей горной породы.
. Широкое применение линейно-регрессионного анализа.
. Поиск универсальных многомерных связей.
. Изучение характера физико-химического взаимодействия в системе
порода-вода-углеводороды.
. Поиск методов учета факторов, характеризующих геометрию и
индивидуальные свойства составляющих горные породы и изменения этих свойств при
взаимодействии различных составляющих.
Место и задачи петрофизики.
В настоящее время в России начал складываться новый рынок
петрофизических услуг. Он развивается по нескольким направлениям:
. Обоснование параметров для подсчета запасов (традиционное
направление).
. Обеспечение петрофизических связей для интерпретации
расширенного
комплекса ГИС.
. Обеспечение параметров для построения постоянно-действующих
трехмерных геологических и гидродинамических моделей месторождения (ПДМ).
. Поиск способов повышения нефтеотдачи пластов.
. Изучение влияния различных буровых растворов, жидкостей
глушения на изменение коллекторских свойств пород и др.
Петрофизическая модель представляет собой математическое
описание объемного распределения пористости, проницаемости и флюидонасыщенности
коллекторов в пределах резервуара, основанное на данных непосредственных или
косвенных определений указанных физических свойств по конкретным типам горных
пород. Как известно, существует три главных источника информации о
петрофизических параметрах коллекторов и, в частности, их
фильтрационно-емкостных свойствах:
- лабораторные исследования керна скважин, в результате
которых возможно получение непосредственных определений интересующих нас
параметров (с учетом или без учета пластовых условий);
- геофизические исследования скважин комплексом методов,
интерпретация которых позволяет получить вероятностные оценки тех же величин (в
рамках принятых интерпретационных моделей методов ГИС);
- детальные 3-D сейсмические исследования, позволяющие при
благоприятных условиях оценить пространственное распределение пород с
улучшенными коллекторскими свойствами.
Изучение методов комплексного оперативного анализа данных
лабораторного изучения керна и геофизических исследований скважин используется
для решения следующих задач:
расчленения литологического разреза скважин;
выделения пластов-коллекторов и оценки типа насыщения;
определения глинистости коллекторов;
количественного определения ФЕС (коэффициентов пористости,
проницаемости, нефте- и газонасыщенности);
определения положения флюидоконтактов.
1.
Петрофизическое обеспечение интерпретации данных комплекса ГИС
Наиболее надежную информацию о фильтрационно-емкостных и
физических свойствах пород можно получить, только изучая образцы керна. Но
осуществить бурение каждой скважины со 100% выносом керна практически не
удается и экономически нецелесообразно. В связи с этим в практике проведения
геологоразведочных работ принята следующая схема: на этапе поиска и начальной
стадии разведки месторождения на основании проведенных региональных работ
проводится отбор керна из потенциальных пластов-коллекторов; на этапе разведки
и эксплуатации керн отбирается только из специально выбранных опорных скважин,
а основная масса скважин бурится без отбора керна. Таким образом, на
месторождении керном представлены только ограниченное число точек пластопересечений,
а основной объем информации залежи получается при интерпретации данных ГИС.
Коллекция керна используется для настройки системы перехода
от физических свойств пород, определяемых в результате проведения ГИС, к
геологическим параметрам.
ГИС, в основном, используются при разведке и эксплуатации
месторождения для решения двух технико-экономических задач:
. оперативной интерпретации с целью принятия решения о
дальнейшем функционировании скважины: спускать ли обсадную колонну, проводить
ли перфорацию и т.д.;
. подсчета геологических и извлекаемых запасов углеводородов.
Для решения вышеперечисленных задач по материалам ГИС
производят:
литологическое расчленение разреза, корреляцию разрезов
скважин, идентификацию в разрезе изучаемой скважины стратиграфических горизонтов,
выделенных в опорных скважинах, и определение границ этих горизонтов;
выделение в разрезе коллекторов;
определение их характера насыщенности;
расчет в коллекторах коэффициентов пористости (Кп),
нефте-газонасыщенности (Кнг), проницаемости (Кпр);
определение межфлюидальных контактов, нефте-газонасыщенных
толщин;
определение пластовых температур и давлений.
При подсчете запасов необходимо выработать методику
интерпретации данных ГИС. Создание методики может носить итеративный характер и
состоит, как правило, из следующих шагов:
. Создание тестовой выборки данных ГИС, (скважины с керном,
испытаниями).
. Привязка керна.
. Уточнение минерального состава, констант, связей
«керн-керн» по пластам, критических значений величин.
. Установление связей «керн-ГИС».
. Проведение обработки данных ГИС по тестовой выборке:
литологическое расчленение разреза;
выделение пластов-коллекторов,
определение их эффективной толщины;
определение их характера насыщения;
определение значений коэффициентов пористости, проницаемости
и нефтенасыщенности.
. Сопоставление результатов интерпретации материалов ГИС с
данными исследований керна, испытаний, эксплуатации. Выбор оптимальных
алгоритмов, обеспечивающих наиболее достоверную интерпретацию как в скважинах с
расширенным комплексом ГИС, так и со стандартным (обязательным).
. Оценка достоверности результатов. В случае плохой
сходимости данных керна и ГИС необходимо разобраться в причинах расхождений и,
возможно, пересмотреть зависимости, константы, критические значения.
К обработке всех скважин приступают только после создания
методики.
2. Связь между ГИС и петрофизическими
исследованиями
При геофизических исследованиях производятся измерения
физических полей. С помощью связей «керн-керн», «керн-ГИС», «ГИС-ГИС»,
полученных на основе петрофизической информации проводится интерпретация данных
ГИС, то есть получение на основе измеренных геофизических параметров информации
о минеральном составе, пористости, насыщенности пород. Схема, поясняющая
взаимодействие между свойствами горной породы, лабораторными характеристиками,
геофизическими параметрами, объясняющая суть интерпретации ГИС, приведена на
Рис. 1

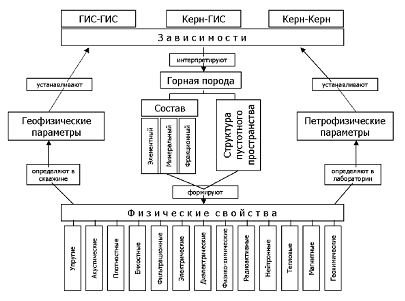

Рис. 1 Схема взаимодействия между свойствами горной породы,
ее лабораторными характеристиками и геофизическими параметрами
При интерпретации данных ГИС необходимо использовать
петрофизические зависимости, включающие петрофизические константы (коэффициенты
в уравнении Арчи-Дахнова, водородосодержание глин, плотности минералов,
интервальное время и т.д.) и информацию о минеральном составе.
При интерпретации данных ГИС необходимы, как правило,
следующие петрофизические данные по каждому продуктивному пласту:
модели).
. Связь для расчета глинистости:
∆Iгк = f(Сгл).
αпс = f(Кгл).
αпс = f [Кгл / (Кгл
+ Кп)].
. Для расчета пористости:
Связь DT=f(Кп) (для расчета пористости по АК).
Связь δ=f (Кп) (для
расчета пористости по ГГК).
Связь αпс=f (Кп) (для
расчета пористости по ПС).
Данные по водородосодержанию глин (для расчета пористости по
нейтронным методам).
. Критерии выделения коллектора и критические значения
Граничное значение αпс, Кп, Кгл.
. Для расчета коэффициента водонасыщенности:
Связь Pп= f(Кп).
Связь Pн= f(Кв).
. Для расчета проницаемости:
Связь Кпр = f(Кп).
Связь αпс = f(Кпр).
Связь Кво = f(Кпр).
. Для расчета Кп эф = Кп(1-Ков)
Связь Ков=f(Кп) или Ков=f(Кгл/Кп).
.
Построение петрофизических связей
Итак, на основе данных исследования керна устанавливаются
связи типа:
«керн-керн»
«керн-ГИС».
Петрофизические связи должны строиться раздельно для каждого
объекта подсчета запасов. Возможно использование обобщенных связей для
нескольких подсчетных объектов; при этом необходимо специальное обоснование
такой возможности.
Для установления связей типа «керн-керн» точная привязка
керна не требуется. Достаточно проиндексировать данные керна по принадлежности
к стратиграфическим пластам.
Следует помнить, что при сравнении данных по керну и по ГИС
данные керна следует приводить к условиям, имитирующим пластовые. Как правило,
основной объем исследований керна выполняется в атмосферных условиях. Для
приведения данных керна к условиям, имитирующим пластовые, следует:
Сопоставить данные измерений в пластовых и атмосферных
условиях;
Получить соответствующую зависимость;
Привести данные измерений в атмосферных условиях к условиям,
моделирующим пластовые по полученной зависимости
Очень важно, чтобы измерения, выполненные в различных
лабораториях с использованием различных методик и подходов, на разном
оборудовании, разными операторами, не имели систематических различий. При
обнаружении систематических расхождений в данных необходимо проанализировать
причины расхождений, найти объяснение и отбраковать / откорректировать
недостоверную информацию.
4.
Связи типа «керн-керн»
Наиболее надежные связи между различными характеристиками
горной породы получаются при построении зависимостей типа «керн-керн». При этом
желательно получать их для каждого литотипа в отдельности. Эти зависимости
позволяют переходить от геофизических параметров к геологическим, например, от
плотности к пористости, от интервального времени пробега продольной волны к
пористости и др. В практике построения таких связей обычно используются
двумерные функции. Наиболее важные двумерные связи строятся по кроссплотам
между электрическими характеристиками породы, с одной стороны, и ее пористостью
и водонасыщенностью, с другой. Обычно для построения этих зависимостей
используются степенные уравнения Арчи-Дахнова.
Удельное сопротивление породы (ρВП), обладающей межзерновой
пористостью, при 100%-ном заполнении пор водой удельного сопротивления ρВ, оценивается соотношением:
ρВП = Рп * ρВ,
где Рп - параметр пористости.
Первое уравнение Арчи-Дахнова определяет связь между
параметром пористости (Рп) и коэффициентом пористости (Кп)
как степенную зависимость:
где A и m - константы для данного узкого типа породы.
Структурный показатель m характеризует крутизну кривой и зависит от степени
цементации и ряда факторов, связанных с изменением типа, возраста и условий
залеганий горных пород.

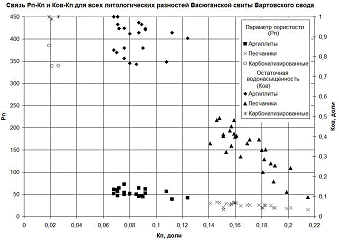

На рисунке 2 приведены кроссплоты между Рп и Кп
и остаточной водонасыщенностью (Ков) и Кп для трех
литологических разностей Васюганской свиты Вартовского свода Вань-Еганского
месторождения: слабозаглинизированных песчаников, аргиллитов и
карбонатизированных песчаников. Литологические разности были выделены по
макроописанию пород, петрографическим описаниям шлифов, определению содержания
карбонатов в карбонатометре и количеству глинистых минералов, оцененному по
рентгенофазовому анализу. Подтверждением разделения всей совокупности данных на
три литологические разности является разделение кроссплота на три области.
Область с пористостью ниже 0.04 долей соответствует песчаникам с поровым пространством,
полностью заполненным вторичными минералами карбонатного ряда: кальцитом,
доломитом. Область с пористостью 0.06 - 0.12 и остаточной водонасыщенностью
близкой к 1, соответствует аргиллитам. Породы с пористостью более 0.14 -
песчаники с небольшой долей глинистых минералов в межзерновом пространстве.
Рис. 2 Кроссплоты Рп - Кп и Ков
- Кп трех литологических разностей Васюганской свиты Вартовского
свода Вань-Еганского месторождения
Построение единой зависимости по уравнению между параметром
пористости и коэффициентом пористости для всех литологических разностей
приведет к некорректной интерпретации данных электрометрии скважин. Поэтому
зависимости должны строиться для каждой литологической разности отдельно. В принципе
построение зависимостей надо проводить индивидуально для каждого литотипа. На
рисунке 3 приведена зависимость, построенная только для песчаников.
Стандартная процедура построения зависимостей ориентируется
на измерения, проводимые в лабораторных (t=20oC и Р=1 атм) или
атмосферных условиях, однако при переходе от пластовых к атмосферным условиям
меняются все петрофизические характеристики (Кп, ρВП, ρВ и др.). Поэтому
необходимо проводить исследования в пластовых условиях. При невозможности
исследовать все образцы в пластовых условиях, проводятся исследования на
ограниченной коллекции керна и в пластовых и в атмосферных условиях, и строится
система перехода от атмосферных к пластовым условиям (см. Рис. 4).
Рис. 3 Зависимость Рп от Кп для
песчаников васюганской свиты верхнеюрского возраста вартовского свода
месторождения Вань-Еган
Для расчета насыщенности породы углеводородами используются
данные о сопротивлении неизмененной за счет внедрения фильтрата бурового
раствора части коллектора. Для этого строится зависимость коэффициента
увеличения сопротивления (Рн-параметр насыщенности) от коэффициента
водонасыщенности (Кв), измеренных на нескольких образцах путем ступенчатого
вытеснения воды из пор либо методом капиллярометрии, либо центрифугированием.
Расчет параметра насыщения ведется по формуле:
Рн = ρП/ρВП,
где ρП - удельное электрическое
сопротивление пласта, определяемое по каротажу.
Эксперименты показали, что для получения такой зависимости
для некоторых литотипов можно проводить не ступенчатое вытеснение воды из
образца, а практически полное вытеснение с помощью центрифуги. На Рис. 5
приведен пример зависимости коэффициента увеличения сопротивления
(Рн-параметр насыщенности) от коэффициента остаточной водонасыщенности
(Ков) для песчаников васюганской свиты верхнеюрского возраста
вартовского свода месторождения Вань-Еган.
5.
Связи типа «керн-ГИС»
Для построения такого типа связи необходимо увязать глубины
отбора образцов керна и измерений ГИС.
Данные привязанного керна могут быть использованы для
контроля качества ГИС.
Способы контроля достоверности интерпретации данных ГИС по
керну:
. Сопоставление параметров по ГИС и керну на кроссплоте (керн
должен быть привязан).
. Сопоставление распределений параметров по ГИС и по керну
(привязка керна не обязательна).
. Сопоставление параметров на планшете (керн должен быть
привязан).
Заключение
При сопоставлении результатов по пластовой интерпретации
данных ГИС производится осреднение значений по керну в интервалах выделенных
пропластков.
При анализе достоверности интерпретации следует учитывать
представительность данных керна. Так, формы распределений параметров по керну и
ГИС могут не совпадать из-за особенностей выноса керна и отбора образцов на
анализ.
В данном примере формы распределений не совпадают из-за
пониженного выноса керна из интервалов хороших коллекторов.
Литература
1.
Дюбрул О. Использование геостатистики для включения в геологическую модель
сейсмических данных. EAGE, 2010.
.
Елобогоев А. Гипотеза стационарности в геостатистике и ее формы: к вопросу о
применении геостатистических методов на практике. Новосибирский региональный
центр геоинформационных технологий
.
Капутин Ю.Е. Горные компьютерные технологии и геостатистика. СПб, Недра, 2008.
.
М.К. Иванов, Ю.К. Бурлин, Г.А. Калмыков, Е.Е. Карнюшина, Н.И. Коробова.
Петрофизические методы исследования кернового материала, 2009
