Слесарное дело

Содержание

Введение

. Слесарное дело

.1 Мерительный инструмент

.2 Разметочные работы

.3 Сверлильные работы

.4 Нарезание резьбы

.5 Токарные и фрезеровочные (фрезерные) работы

.6 Термическая обработка материалов

. Шлифовальные и полировочные работы

. Описание технологического процесса и основное аппаратурное оформление процесса

.1 Основные технологические параметры процесса изомеризации

.2 Описание технологической схемы

. Основные дефекты технологического оборудования установки

.1 Механические неисправности

.2 Работа в недопустимых режимах

.3 Неисправности системы электропитания

Заключение

Список использованной литературы

Введение

Слесарные работы, обработка преимущественно металлических заготовок и изделий, осуществляемая слесарно-сборочным инструментом вручную, с применением приспособлений и станочного оборудования. К слесарным работам относятся: разметка, рубка и резка, опиливание, нарезание резьбы, гибка и правка, притирка, сверление, зенкерование, развёртывание, клёпка, пайка и др. Слесарные работы выполняются главным образом при сборке машин на промышленных предприятиях, а также в процессе ремонта, сборки и регулировки машин и их узлов на ремонтных предприятиях, а иногда на месте работы машины.

Искусство добывать и обрабатывать металл вручную известно с древних времен. Человек на заре своего развития был в полной зависимости от стихийных сил природы, но на протяжении долгих веков он постепенно освобождался 6т этой зависимости, подчиняя себе природу. Борясь за свое существование, первобытный человек на первых порах изготовлял и приспосабливал для себя различные орудия из дерева, камня, а затем из бронзы и железа. Сначала эти орудия напоминали собой органы человеческого тела, например, каменный молоток напоминал кулак, нож - формы когтей или зубов, грабли и лопата - форму кисти и пальцев руки.

Люди научились добывать и обрабатывать металлы в давние времена. Из металла изготовлялись орудия труда, например, топоры, косы, серпы, средства защиты - щиты, мечи и другие предметы домашнего обихода - посуда для варки пищи (котлы, чашки, тазы), украшения и другие изделия.

1. Слесарное дело

Слесарное дело - это ремесло, состоящее в умении обрабатывать металл в холодном состоянии при помощи ручных слесарных инструментов (молотка, зубила, напильника, ножовки и др.). Целью слесарного дела является ручное изготовление различных деталей, выполнение ремонтных и монтажных работ.

Слесарь - это работник, выполняющий обработку металлов в холодном состоянии, сборку, монтаж, демонтаж и ремонт всевозможного рода оборудования, машин, механизмов и устройств при помощи ручного слесарного инструмента, простейших вспомогательных средств и оборудования (электрический и пневматический инструмент, простейшие станки для резки, сверления, сварки, гибки, запрессовки и т. д.).

Процесс обработки или сборки (применительно к слесарным работам) состоит из отдельных операций, строго определенных разработанным технологическим процессом и выполняемых в заданной последовательности.

Под операцией понимается законченная часть технологического процесса, выполняемая на одном рабочем месте. Отдельные операции отличаются характером и объемом выполняемых работ, используемым инструментом, приспособлением и оборудованием.

При выполнении слесарных работ операции подразделяются на следующие виды: подготовительные (связанные с подготовкой к работе), основные технологические (связанные с обработкой, сборкой или ремонтом), вспомогательные (демонтажные и монтажные).

К подготовительным операциям относятся: ознакомление с технической и технологической документацией, подбор соответствующего материала, подготовка рабочего места и инструментов, необходимых для выполнения операции.

Основными операциями являются: отрезка заготовки, резание, отпиливание, сверление, развертывание, нарезание резьбы, шабрение, шлифование, притирка и полирование.

К вспомогательным операциям относятся: разметка, кернение, измерение, закрепление обрабатываемой детали в приспособлении или слесарных тисках, правка, гибка материала, клепка, туширование, пайка, склеивание, лужение, сварка, пластическая и тепловая обработки.

К операциям при демонтаже относятся все операции, связанные с разборкой (с помощью ручного или механизированного инструмента) машины на комплекты, сборочные единицы и детали.

В монтажные операции входят сборка деталей, сборочных единиц, комплектов, агрегатов и сборка из них машин или механизмов. Кроме сборочных работ монтажные операции включают контроль соответствия основных монтажных размеров технической документации и требованиям технического контроля, в отдельных случаях - изготовление и подгонку деталей. К монтажным операциям относится также регулировка собранных сборочных единиц, комплектов и агрегатов, а также всей машины в целом.

.1 Мерительный инструмент

Измерительные инструменты (рисунок.1) обычно составляют предмет особой заботы слесаря, поскольку от того, в исправном ли состоянии они находятся, зависит результат работы зачастую не одного дня.

Точность, которая требуется при слесарной сборке какого-нибудь механического узла, колеблется обычно в пределах от 0,1 до 0,005 мм. Точность измерения - это та ошибка, которая неизбежна при использовании в качестве измерителя того или иного инструмента.

Поэтому ни один слесарь не станет, например, пользоваться измерительной линейкой для того, чтобы точно подогнать вал под втулку: линейка просто не дает необходимой точности, которая требуется при выполнении этой операции.

Но даже если инструмент выбран правильно, абсолютно точного измерения получить все равно не удастся. Погрешность при измерении существует всегда, слесарь же должен стремиться свести ее к минимуму. Чем меньше погрешность, тем выше точность измерения.

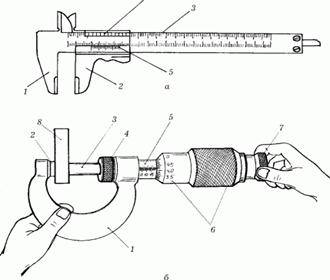

Рисунок 1 Измерительные приборы:

а - штангенциркуль:1 - измерительные губки; 2 - рамка с измерительными губками; 3 - штанга; 4 - нониус; 5 - стопорный винт;

б - микрометр: 1 - полукруглая скоба; 2 - пятка; 3 - микрометрический винт; 4 - стопорный винт; 5 - втулка-стебель; 6 - барабан; 7 - трещотка; 8 - измеряемая деталь

в - угломер: 1 - полудиск со шкалой; 2 - подвижный сектор с нониусом, 3 - стопорный винт; 4 - линейка; 5 - измеряемая деталь - угломер

Самый простой способ уменьшения погрешности - провести измерение не один раз, а несколько, затем вычислить среднее арифметическое из результатов каждого замера.

Как правило, увеличение погрешности чаще всего вызывается ошибками, которых вполне можно избежать. Самые распространенные ошибки, снижающие точность измерений, следующие:

использование поврежденного измерительного инструмента;

загрязненность рабочих поверхностей измерительного инструмента;

неправильное положение нулевой отметки на шкале и нониусе;

неправильная установка инструмента относительно детали;

измерение нагретой или охлажденной детали;

измерение нагретым или охлажденным инструментом;

неумение пользоваться инструментом;

неправильно выбранная база измерения.

Линейные размеры металлических деталей и самого инструмента меняются очень ощутимо при нагревании или охлаждении металла, поэтому для измерений выбран следующий температурный стандарт - производить их следует при 20 °C.

Измерительная линейка. Для линейных измерений не слишком высокой точности слесари применяют обычно металлическую измерительную линейку - стальную полированную полосу с нанесенными на нее отметками. Поскольку металлические детали чаще всего невелики, то и длина линейки не должна превышать 200-300 мм (в редких случаях можно использовать линейку длиной до 1000 мм). Цена деления равна 1 мм, соответственно и точность измерения также равна 1 мм. Такой точности в слесарных работах, как правило, недостаточно. Поэтому слесари пользуются другими, более точными инструментами.

Штангенциркуль (рисунок 1,а). Он состоит из негнущейся металлической линейки (штанги), на которую нанесена измерительная шкала с ценой деления 0,5 мм. На передней части линейки расположены две измерительные губки; вдоль линейки перемещается металлическая рамка, снабженная двумя измерительными губками. Рамка обладает еще одной измерительной шкалой - нониусом, который имеет цену деления 0,02мм. Движение рамки по штанге можно застопорить с помощью специального винта. По основной шкале на штанге отсчитываются показания с точностью до миллиметров, по нониусу показания уточняются до десятых долей миллиметра.

Более точные показания замеров может дать микрометр (рис. 1, б) - точность до сотых долей миллиметра. Те, кто впервые слышат название этого измерительного инструмента, часто допускают ошибку, считая, что с помощью микрометра можно измерять размеры с точностью до микронов. Прежде всего, такая точность при слесарных работах, особенно в условиях домашней мастерской, никогда не требуется. Во-вторых, микрон - это одна миллионная часть метра, а микрометр дает возможность измерять с точностью только до одной десятитысячной части метра.

Основная часть микрометра - винт с очень точной резьбой, он называется микрометрическим винтом. Торец этого винта является измерительной поверхностью. Винт может выдвигаться и зажимать измеряемую деталь, которую следует помещать между пяткой полукруглой скобы и торцом микрометрического винта. На втулке-стебле проведена продольная линия, на которой сверху и снизу расположены две шкалы: одна указывает миллиметры, вторая - их половины. На конической части барабана, вращающегося вокруг втулки-стебля, нанесены 50 делений (нониус), служащих для отсчета сотых долей миллиметра. Отсчет размера снимается сначала по шкале на втулке-стебле, а затем по нониусу на коническом барабане. Так как излишний нажим винта на измеряемую деталь может привести к неточности измерения, для регулировки нажима микрометр имеет трещотку. Она соединена с винтом так, что при увеличении измерительного усилия выше нормы винт поворачивается с характерными щелчками. Стопорный винт фиксирует полученный размер.

Для измерения углов деталей предназначен угломер (рисунок 1,в). Он представляет собой полудиск с измерительной шкалой, на котором закреплены линейка и передвижной сектор с нанесенным на нем нониусом. Передвижной сектор можно закреплять на полудиске стопорным винтом. К сектору прикреплены также угольник и съемная линейка.

Для измерения угла детали ее нужно приложить одной гранью к съемной линейке угломера, а подвижную линейку сдвинуть таким образом, чтобы между гранями детали и сторонами обеих линеек образовался равномерный просвет. Затем нужно закрепить сектор с нониусом стопорным винтом и снять показания сначала по основной шкале, затем по нониусу.

Для измерения величины зазора в слесарных работах используется щуп - набор тонких пластин, закрепленных в одной точке. Каждая из них имеет известную толщину. Собирая из пластин щуп определенной толщины, можно измерить величину зазора. При этом измерении следует осторожно обращаться с тонкими металлическими пластинами наборного щупа, поскольку они легко ломаются при незначительном усилии. В то же время пластины должны входить в зазор туго и на всю длину, это обеспечит точность измерения.

Вот, пожалуй, и весь измерительный инструмент, который может понадобиться домашнему слесарю. А чтобы он служил как можно дольше и не приводил к неоправданным ошибкам при измерениях, необходимо позаботиться о правильном его хранении: штангенциркуль и угломер настоящий слесарь носит всегда в специальном кожаном футляре и оберегает их от ударов, не говоря уже о микрометре; щуп лучше всего хранить в жестком футляре.

.2 Разметочные работы

Чем серьезнее и ответственнее относится слесарь к своей работе, тем полнее у него набор разметочных инструментов и приспособлений. Металл не бумага и не дерево, по которым удобно рисовать карандашом, с его гладкой и твердой поверхности легко стираются как грифельные, так и меловые линии. Поэтому для нанесения рисок используются чертилки различного вида, разметочные циркули, штангенрейсмусы, кернеры.

Чертилки изготовляются из инструментальной стали повышенной твердости марок У 10 и У 12. Это простейшие и наиболее распространенные инструменты, которые применяются для разметки. Прямая круглая чертилка - это стальной стержень диаметром 5-6 мм и длиной до 200 мм, один конец которого заточен под углом приблизительно 10°. Удобно пользоваться чертилкой со вставной иглой. Ее несложно изготовить из отвертки со сменным жалом. Вместо отвертки в рукоятку нужно вставить остро заточенный и закаленный стальной стержень.

Еще один вид чертилок имеет заточенные под разными углами с обоих концов стальные стержни. Один из стержней согнут под углом 90°.

При разметке заготовки, на которой нельзя оставлять риски, пользуются латунной чертилкой: конструкция ее такая же, как и стальной, а жало изготовлено из латуни, которая оставляет след, не делая риски.

Чтобы чертилки было удобно держать в руке, среднюю их часть делают обычно утолщенной и покрывают накаткой.

Разметочные линии на вертикальных поверхностях заготовок удобно наносить штангенрейсмусом.

Кернер-центроискатель может применяться только для того, чтобы отыскать центр на торце цилиндрической детали, например, вала. Его нужно установить на торец детали и выровнять так, чтобы он принял вертикальное положение. Ударив по головке кернера молотком, можно получить отметку центра вала.

Чтобы разметка была произведена точно, была хорошо видна и не стиралась, пользоваться нужно хорошо заточенным, исправным разметочным инструментом. Поэтому время от времени нужно затачивать чертилки, циркули и кернеры, которые тупятся чаще всего.

Заточку нужно производить на шлифовальном абразивном круге, который должен быть в слесарной мастерской обязательно. Чертилку можно затачивать, определяя угол заточки на глазок: ее нужно расположить под небольшим углом к поверхности шлифовального круга и заточить на длину 12-15 мм. Острие кернера затачивается под углом 60-70°, угол нужно проконтролировать, измерив его транспортиром или сравнив с шаблоном. Для того чтобы наточить ножки циркуля, их нужно свести вместе и заточить с четырех сторон квадратом на длину 15-20 мм, стремясь к тому, чтобы оба острия сошлись в одну точку. Окончательную доводку ножек циркуля нужно сделать, заточив их поочередно на точильном бруске.

Разметку нужно производить на разметочной плите. Если слесарные работы в домашней мастерской выполняются часто, то лучше всего иметь специальную разметочную плиту, изготовленную из серого чугуна. Ее нужно установить в наиболее светлом месте мастерской или смонтировать над ней источник искусственного освещения, причем желательно, чтобы свет падал на ее поверхность вертикально. Если конструкция крыши мастерской позволяет это сделать, то лучше всего устроить над местом установки разметочной плиты световой фонарь.

Поверхность плиты следует прошлифовать и прошабрить. Боковые поверхности должны быть обработаны и составлять с плоскостью плиты 90°. Хорошо, если плита имеет в нижней части ребра жесткости - это предохранит ее от прогибания.

.3 Сверлильные работы

слесарный сверление резьба фрезерный

Сверлением называется образование снятием стружки отверстий в сплошном материале с помощью режущего инструмента - сверла. Сверление применяют для получения отверстий не высокой степени точности, и для получения отверстий под нарезание резьбы, зенкирование и развёртывания. Сверление применяется: для получения неответственных отверстий невысокой степени точности и значительной шероховатости, например под крепёжные болты, заклёпки, шпильки и т.д.; для получения отверстий под нарезание резьбы, развёртывания и зенкерование.

Свёрла бывают различных видов и изготовляются из быстрорежущих, легированных и углеродистых сталей, а также оснащаются пластинками из твёрдых сплавов. Сверло имеет две режущих кромки. Для обработки металлов различной твёрдости, применяют свёрла с различным углом наклона винтовой канавки.

Для сверления стали пользуются свёрлами с углом наклона канавки 18...30 градусов, для сверления лёгких и вязких металлов - 40...45 градусов, при обработки алюминия, дюралюминия и электрона - 45 градусов. Хвостовики у спиральных свёрл могут быть коническими и цилиндрическими. Конические хвостовики имеют свёрла диаметром 6...80мм. Эти хвостовики образуются конусом Морзе. Шейка сверла, соединяющая рабочую часть с хвостовиком, имеет меньший диаметр, чем диаметр рабочей части.

Свёрла бывают оснащённые пластинками из твёрдых сплавов, с винтовыми, прямыми и косыми канавками, а также с отверстиями для подвода охлаждающей жидкости, твёрдосплавных монолитов, комбинированных, центровочных и перовых свёрл. Эти свёрла изготовляют из инструментальных углеродистых сталей У 10, У 12, У 10А и У 12А, а чаще - из быстрорежущей стали Р 6М 5.

Заточка спиральных свёрл. Чтобы повысить стойкость режущего инструмента и получить чистую поверхность отверстия, при сверлении металлов и сплавов пользуются охлаждающей жидкостью. Просверливаемый Рекомендуемая охлаждающая материал жидкость, Сталь Мыльная эмульсия или смесь минерального и жирных масел, Чугун Мыльная эмульсия или обработка всухую, Медь Мыльная эмульсия или сурепное масло, Алюминий Мыльная эмульсия или обработка всухую, Дюралюминий Мыльная эмульсия, керосин с касторовым или сурепным маслом Силумин Мыльная эмульсия или смесь спирта со скипидаром Резина, эбонит, фибра Обработка всухую Заточку выполняют в защитных очках (если на станке нет прозрачного экрана).

Угол заточки существенно влияет на режим резания, стойкость сверла и, следовательно, на производительность. Качество заточки свёрл проверяют специальными шаблонами с вырезами. Шаблон с тремя вырезами позволяет проверять длину режущей кромки, угол заточки, угол заострения, а также угол наклона поперечной кромки.

Безопасность труда. При работе на сверлильном станке необходимо соблюдать следующие требования безопасности: правильно установить, надёжно закрепить заготовку на столе станка и не удерживать их руками в процессе обработки; не оставлять ключа в сверлильном станке после смены режущего инструмента; пуск станка производить только при твёрдой уверенности в безопасности работы; не браться за вращающийся режущий инструмент и шпиндель; не вынимать рукой сломанных режущих инструментов из отверстия, пользоваться для этого специальными приспособлениями; для удаления сверлильного патрона, сверла или переходной втулки из шпинделя пользоваться специальным ключом либо клином; не передавать и не принимать каких-либо предметов через работающий станок; не работать на станке в рукавицах; не опираться на станок во время его работы.

.4 Нарезание резьбы

Нарезание резьбы - это образование винтовой поверхности на наружной или внутренней цилиндрической или конической поверхностях детали.

Нарезание винтовой поверхности на болтах, валиках и других наружных поверхностях деталей можно выполнять вручную или машинным способом. К ручным инструментам относятся: круглые разрезные и неразрезные плашки, а также четырех- и шестигранные пластинчатые плашки, клуппы для нарезания резьбы на трубах. Для крепления плашек используются плашкодержатели и клуппы. Круглая плашка используется также для машинного нарезания резьбы.

Нарезание наружной резьбы машинным способом может производиться на токарных станках резьбовыми резцами, гребенками, резьбонарезными головками с радиальными, тангенциальными и круглыми гребенками, вихревыми головками, а также на сверлильных станках резьбонарезными головками, на фрезерных станках резьбонарезными фрезами и на резьбошлифовальных станках однониточными и многониточными кругами.

Получение наружной резьбовой поверхности может быть обеспечено ее накатыванием плоскими плашками, круглыми роликами на резьбонакатных станках. Применение резьбонакатных головок с осевой подачей позволяет накатывать наружные резьбы на сверлильном и токарном оборудовании.

Нарезание резьбы в отверстиях выполняют метчиками вручную и машинным способом. Различают цилиндрические и конические метчики. Ручные метчики бывают одинарные, двухкомплектные и трех-комплектные. Обычно используют комплект, состоящий из трех метчиков: чернового, обозначенного одной черточкой или цифрой 1; среднего, обозначенного двумя черточками или цифрой 2; и чистового, обозначенного тремя черточками или цифрой 3 (таблица 1, рисунок 3). Имеются специальные метчики: для плашек (плашечные метчики с длинной режущей частью), для гаек, для труб, для легких сплавов, а также с конической рабочей частью. Метчиками можно нарезать резьбу в сквозных и глухих отверстиях или калибровать маточными метчиками ранее нарезанную резьбу.

Таблица 1-Область применения ручных метчиков

На хвостовик ручного метчика, заканчивающийся квадратной головкой, надевается вороток с постоянным или регулируемым квадратным отверстием.

В ряде случаев применяются комбинированные метчики, которыми можно производить сверление и нарезание резьбы.

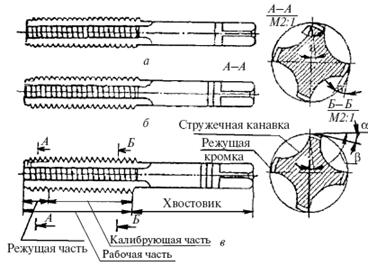

Рисунок 3-Метчики ручные слесарные: а - черновой; б - средний; в - чистовой

Машинные метчики применяются для нарезания внутренней резьбы на сверлильных и токарных станках всех типов. Ими можно нарезать резьбы за один или несколько проходов. За один проход нарезают резьбу с шагом до 3 мм, а за 2-3 прохода - резьбы с более крупным шагом, особо длинные резьбы, а также гладкие резьбы в труднообрабатываемых материалах независимо от шага.

Элементы метчика: рабочая часть, состоящая из режущей и калибрующей частей, и хвостовик. На рабочей части нанесены спиральная нарезка и продольные канавки для удаления стружки. Режущие кромки получаются на пересечении спиральной нарезки и продольных канавок для удаления стружки. Хвостовая часть заканчивается квадратной головкой для установки в патрон. Метчики изготавливают из углеродистой инструментальной стали У 12 и У 12А, быстрорежущей стали Р 12 и Р 18, легированной стали Х 06, ХВ, ИХ.

Винтовая поверхность - это поверхность, описываемая кривой-образующей, равномерно вращающейся вокруг оси и одновременно совершающей равномерное поступательное движение вдоль этой оси. Применительно к резьбовой поверхности образующей является треугольник (для метрических и дюймовых резьб), трапеция (для трапецеидальных резьб) и прямоугольник (для прямоугольных резьб, например, в ходовых винтах домкратов).

Под шагом резьбы следует понимать поступательное перемещение средней точки образующей профиля, соответствующее одному ее полному обороту относительно оси резьбы.

Шаг резьбы определяется расстоянием между осями двух идентичных точек следующих один за другим одноименных витков или расстоянием, на которое перемещается гайка по винту при выполнении одного полного оборота для однозаходной резьбы.

Винтовую поверхность многозаходной резьбы можно рассматривать как несколько винтовых канавок, имеющих один номинальный диаметр (следовательно, и один номинальный шаг, который в многозаходной резьбе называется ходом t) и образованных на одной гладкой цилиндрической поверхности с равномерно расположенными по окружности заходами. Таким образом, ход резьбы t - это расстояние между ближайшими одноименными боковыми сторонами профиля, принадлежащими одной и той же винтовой поверхности, в направлении, параллельном оси резьбы.

Ход резьбы - это относительное осевое перемещение винта или гайки за один оборот. Если резьба однозаходная, то ход резьбы t равен шагу резьбы Р. Если резьба многозаходная, то ход резьбы t равен произведению шага Р на число заходов n:

= Pn.

Резьбы бывают однозаходные и многозаходные, а также правые и левые. Резьба многозаходная, если на один ход нарезки попадает два или более профиля резьбы.

В зависимости от конфигурации резьбы бывают метрические (нормальные и мелкие), дюймовые, трубные, трапецеидальные, симметричные и несимметричные, закругленные, прямоугольные. Они могут быть цилиндрические и конические.

Угол профиля метрических резьб - 60°, дюймовых цилиндрических - 55°, дюймовых конических - 60°, трубной цилиндрической и конической - 55°, трапецеидальной - 30°.

В зависимости от профиля резьбы делятся на треугольные, трапецеидальные симметричные и несимметричные, прямоугольные и закругленные.

Раньше чаще применялись дюймовые резьбы, сейчас - метрические, реже - дюймовые.

В резьбе различают номинальный диаметр резьбы, который чаще всего является наружным диаметром винтовой поверхности d, внутренний диаметр d1, средний диаметр d2 винта и внутренний диаметр отверстия гайки D1, диаметр резьбы гайки D, средний диаметр резьбы гайки D2 чаще всего равный d2 (рисунок 4).

Рисунок 4-Разрез и профиль резьбы: а - винт; б - гайки

1.5 Токарные и фрезеровочные (фрезерные) работы

К плоским торцевым поверхностям предъявляются следующие требования: плоскостность, т. е. отсутствие выпуклости или вогнутости; перпендикулярность к оси; параллельность плоскостей торцов между собой. Перед обработкой торцовых плоскостей заготовку закрепляют в патроне, при этом вылет заготовки должен быть по возможности минимальным.

Для подрезания торцов и уступов применяют резцы: проходной прямой, проходной отогнутый, проходной упорный, а также специальный подрезной (торцовый).

Торец подрезают упорным резцом при поперечной подаче с установкой режущей кромки под небольшим углом (5-10) к торцевой поверхности. Если при подрезании торца проходным упорным резцом приходится срезать большой припуск, то подача в направлении к центру вызывает отжимающую силу, углубляющую резец в торец, в результате чего торец может получиться вогнутым. Чтобы этого не произошло, срезают большую часть припуска несколькими проходами с продольной подачей, а чистовой проход выполняют поперечной подачей от центра.

Плоскость торца после подрезания проверяют прикладыванием к нему ребра линейки или угольника. Перпендикулярность торца к наружной поверхности определяют угольником.

Отрезание происходит в более тяжелых условиях, чем обтачивание, так как резец как бы заклинивается в прорезаемой канавке, что вызывает значительное трение между поверхностями резца и детали. Поэтому при отрезании стальных деталей в качестве смазочно-охлаждающей жидкости применяют минеральное масло или сульфофрезол.

Токарные работы

Токарная обработка - метод обработки резанием при изготовлении деталей, представляющих собой тело вращения (валы, пальцы, кольца, фланцы и т.п.) на металлорежущих станках токарной группы.

Токарные работы применяют для обработки наружных, внутренних, цилиндрических, конических, фасонных, торцевых поверхностей, вытачивания пазов и канавок, отрезки заготовки, нарезания наружных и внутренних резьб.

Разновидности токарных работ:

обтачка - обработка наружных поверхностей;

расточка - обработка внутренних поверхностей;

подрезка - обработка плоских торцевых поверхностей;

резка - разделение заготовки на части или отделение готовой детали от заготовки.

Фрезерные работы

Фрезерование цилиндрическими фрезами. Цилиндрические фрезы применяют для обработки плоскостей. Цилиндрические фрезы изготавливают цельными из быстрорежущей стали с мелкими и крупными зубьями. По направлению вращения фрезы делят на право- и леворежущие.

Выбор типа и размера фрезы зависит от конкретных условий обработки. Фрезы с крупным зубом применяют для черновой и получистовой обработки плоскостей, фрезы с мелким зубом - для получистовой и чистовой обработки.

Если требуется обработать плоскую поверхность, расположенную под углом к горизонтальной плоскости, то заготовку устанавливают на универсальной поворотной плите. Поворотные плиты позволяют обрабатывать плоскости с любым углом наклона в пределах от 0 до 90°.

Фрезерование торцевыми фрезами. Торцевые фрезы предназначены для обработки плоскостей на вертикально- и горизонтально-фрезерных станках, в отличие от цилиндрических имеют зубья, распложенные на цилиндрической поверхности и на торце.

Для черновой обработки выбирают торцовые насадные фрезы со вставленными ножами. При чистовой обработке следует применять торцовые насадные фрезы с мелкими зубьями. При чистовом фрезеровании стали и чугуна твердосплавными фрезами для получения поверхности с меньшей шероховатостью подачу на зуб уменьшают, а скорость резания соответственно повышают.

Фрезерование пазов.

Паз - выемка в детали, ограниченная плоскостями или фасонными поверхностями.

Фрезерование пазов дисковыми фрезами. Различают дисковые фрезы цельные и со вставными зубьями. Основным типом дисковых фрез являются трехсторонние. Их применяют для обработки более глубоких пазов. Они обеспечивают более высокий параметр шероховатости боковых стенок паза.

Тип и размер дисковой фрезы выбирают в зависимости от обрабатываемых поверхностей и материала заготовки. Для заданных условий обработки выбирают тип фрезы, материал режущей части, и число зубьев. Для фрезерования легкообрабатываемых материалов и материалов средней трудности обработки с большой глубиной фрезерования применяют фрезы с нормальным и крупным зубом. При обработке труднообрабатываемых материалов и фрезеровании с небольшой глубиной резания рекомендуется применять фрезы с нормальным и мелким зубом.

При фрезеровании прямоугольных пазов ширина дисковой фрезы должна быть равна ширине фрезеруемого паза в том случае, когда биение торцовых зубьев равно нулю.

Установка на глубину резания может осуществляться по разметке. Установку на глубину резания по линии разметки осуществляют пробными рабочими ходами. При этом следят затем, чтобы фреза срезала припуск только на половину углублений от кернера.

Фрезерование пазов также может осуществляться концевыми фрезами.

.6 Термическая обработка материалов

Термической обработкой называют процессы, связанные с нагревом и охлаждением, вызывающие изменения внутреннего строения сплава, и в связи с этим изменения физических, механических и других свойств.

Термической обработке подвергают полуфабрикаты (заготовки, поковки, штамповки и т. п.) для улучшения структуры, снижения твердости, улучшения обрабатываемости, и окончательно изготовленные детали и инструмент для придания им требуемых свойств.

В результате термической обработки свойства сплавов могут меняться в широких пределах Возможность значительного повышения механических свойств с помощью термической обработки по сравнению с исходным состоянием позволяет увеличить допускаемые напряжения, а также уменьшить размеры и вес детали.

Основоположником теории термической обработки является выдающийся русский ученый Д.К. Чернов, который в середине XIX в., наблюдая изменение цвета каления стали при ее нагреве и охлаждении и регистрируя температуру "на глаз", обнаружил критические точки (точки Чернова).

Основными видами термической обработки стали являются отжиг, нормализация, закалка и отпуск.

Закалка - вид термической обработки материалов (металлы, их сплавы, стекло), заключающийся в их нагреве выше критической температуры (температуры изменения типа кристаллической решетки, т. е. полиморфного превращения, либо температуры, при которой в матрице растворяются фазы, существующие при низкой температуре), с последующим быстрым охлаждением.

Отпуск - технологический процесс, заключающийся в термической обработке закалённого на мартенсит сплава или металла, при которой основными процессами являются распад мартенсита, а также полигонизация и рекристаллизация.

Отпуск проводят с целью получения более высокой пластичности и снижения хрупкости материала при сохранении приемлемого уровня его прочности. Для этого изделие подвергается нагреву в печи до температуры от 150-260 °C до 370-650 °C с последующим медленным остыванием.

Чаще всего охлаждение осуществляется в воде или масле, но существуют и другие способы охлаждения: в псевдокипящем слое твёрдого теплоносителя, струёй сжатого воздуха, водяным туманом, в жидкую полимерную закалочную среду.

Отжиг. Отжигом называют операцию нагрева, выдержки при заданной температуре и охлаждения заготовок. Академик А.А. Бочвар дал определение двух родов отжига: отжиг первого рода - приведение структуры из неравновесного состояния в более равновесное (возврат или отдых, рекристаллизационный отжиг, или рекристаллизация, отжиг для снятия внутренних напряжений и диффузионный отжиг или гомогенизация); отжиг второго рода - изменение структуры сплава посредством перекристаллизации около критических точек с целью получения равновесных структур; к отжигу второго рода относятся полный, неполный и изотермический отжиги.

Рассмотрим виды отжига применительно к стали.

Возврат стали - нагрев до температуры 200-400 °С для уменьшения или снятия наклепа. При возврате наблюдается уменьшение искажений в кристаллических решетках у кристаллов и частичное восстановление физико-химических свойств.

Рекристаллизационный отжиг (рекристаллизация) стали происходит при температуре 500-550 °С; отжиг для снятия внутренних напряжений - при температуре 600-700 °С. Эти виды отжига применяют для заготовок, обработанных давлением (прокаткой, волочением, ковкой, штамповкой). При рекристаллизационном отжиге деформированные вытянутые зерна становятся равноосными, в результате твердость снижается, а пластичность и ударная вязкость повышаются. Для полного снятия внутренних напряжений в стали нужна температура не менее 600 °С.

Охлаждение после выдержки при заданной температуре должно быть достаточно медленным; при ускоренном охлаждении вновь возникают внутренние напряжения.

Диффузионный отжиг применяют в тех случаях, когда в стальных заготовках имеется внутрикристаллическая ликвация. Выравнивание состава в зернах аустенита достигается диффузией углерода и других компонентов наряду с самодиффузией железа. В результате сталь становится однородной по составу (гомогенной), поэтому диффузионный отжиг называется также гомогенизацией.

При полном отжиге понижаются твердость и прочность стали. В результате полного отжига структура стали становится близкой к равновесной, что способствует лучшей обрабатываемости резанием и штамповкой. Полный отжиг используют также как окончательную операцию термической обработки заготовок

Нормализация. При нормализации сталь после нагрева охлаждается не в печи, а на воздухе в цехе, что экономичнее. В результате нормализации сталь приобретает мелкозернистую и однородную структуру. Твердость и прочность стали после нормализации выше, чем после отжига. Структура низкоуглеродистой стали после нормализации ферритно-перлитная, но более дисперсная, чем после отжига, а у средне - и высокоуглеродистой сталей - сорбитная; нормализация может заменить для первой отжиг, а для вторых - закалку с высоким отпуском. Часто нормализацией улучшают структуру перед закалкой.

2. Шлифовальные и полировочные работы

Шлифование - механическая или ручная операция по обработке твёрдого материала (металл, стекло, гранит, алмаз и др.) .Целью шлифования является получение поверхностей деталей с незначительной шероховатостью и очень точных размеров.

Наиболее простым и распространенным шлифовальным станком является точило. Они широко применяются как в небольших мастерских, так и на крупных предприятиях. Точила бывают разных конструкций и мощности: одинарные и двойные, стационарные и настольные.

Для шлифования используют также и ручные электрические шлифовальные машинки, реже - пневматические. Шлифовальные станки бывают круглошлифовальные, внутришлифовальные, плоскошлифовальные, бесцентровошлифовальные, заточные и специальные (резьбошлифовальные и зубошлифовальные, шлицешлифовальные и др.).

В результате неправильного выбора глубины и подачи, небрежности в подводе шлифовального круга к детали (или, наоборот, детали к кругу) может произойти повреждение и даже разрыв шлифовального круга или детали, а также могут появиться прижоги, свидетельствующие о структурных изменениях в поверхности материала. При шлифовании обязательно применение охлаждения. В качестве охлаждающей жидкости применяют содовый раствор.

При шлифовании необходимо правильно подобрать соответствующий шлифовальный круг, выполнить его балансировку и установить расчетную частоту вращения. Следует правильно закрепить шлифовальный круг и оградить его кожухом. Для шлифования деталей, которые держат в руках, используют упор, находящийся на расстоянии 2-3 мм перед шлифовальным кругом. При шлифовании необходимо пользоваться небьющимися очками. Шлифование нужно вести в соответствии с инструкцией по обслуживанию станка.

Полирование представляет собой отделочную обработку, при которой происходит сглаживание поверхностных неровностей в основном в результате пластического их деформирования и (в меньшей мере) - срезания выступов микронеровностей.

Полирование применяется для придания поверхности детали блеска. В результате полирования снижается шероховатость поверхности и достигается зеркальный блеск. Основное назначение полирования - это декоративная обработка поверхности, а также уменьшение коэффициента трения, повышение коррозионной стойкости и усталостной прочности.

Полирование производится мягкими кругами (войлочными, фетровыми, матерчатыми), на которые наносится смесь абразивного порошка и смазки или полировочные пасты.

Оксидирование - это получение на поверхности стальной детали или изделия тонкого слоя окисла голубого или темно-голубого цвета. Самый распространенный способ оксидирования при слесарных работах основан на покрытии хорошо очищенного от ржавчины предмета тонким слоем льняного масла и нагревании его в горне на раскаленном коксе.

Чернение стальной детали производится в такой последовательности: полирование поверхности, обезжиривание венской известью, промывка, сушка, покрытие травящим раствором. После покрытия травящим раствором производится сушка детали при температуре 100°C в течение нескольких часов, после чего она подвергается действию пара и горячей воды. Затем производится очистка детали в мокром виде проволочной щеткой.

Окраска - это покрытие поверхности слоем краски или лака с целью предупреждения коррозии и придания детали или изделию товарного вида. Окраска выполняется вручную кистью или механически (малярным пистолетом). Краски могут быть водяные, масляные, нитрокраски и синтетические эмали.

Перед окраской предмет следует хорошо очистить, промыть теплым раствором щелочи, затем чистой водой и высушить. После этого металлическая поверхность грунтуется соответствующей грунтовкой или суриком. Поверхности больших предметов или детали машин, плоскости которых должны быть ровными и гладкими, перед окраской подлежат шпаклеванию. После высыхания шпаклевки поверхности шлифуются, затем грунтуются и окрашиваются.

Материалы и пасты, применяемые при притирке, содержат (в числе других) вредные и отравляющие вещества. Поэтому при притирке и отделке поверхностей следует соблюдать общие меры предосторожности (по мере возможности не касаться их пальцами, мыть руки). Инструмент и станки должны быть технически исправны и использоваться в соответствии с инструкцией по эксплуатации. Краски должны храниться в несгораемых ящиках. При окраске, напылении и полировании следует предусматривать меры пожарной безопасности. Работнику необходимо надевать защитную одежду и респиратор. При выполнении этих операций в закрытых помещениях должна быть обеспечена интенсивная вентиляция.

3. Описание технологического процесса и основное аппаратурное оформление процесса

Установка изомеризации Л-35-5 предназначена для повышения октанового числа к исходному сырью.

Сырьем установки является бензиновая фракция (Н.К.-70) 0С с секции 100 комплекса получения ароматических углеводородов, предварительно прошедшая, гидроочистку на установке Л-24-300/1.

Установка введена в эксплуатацию в 1964 году.

Основные реакции изомеризации:

1. Изомеризация парафиновых углеводородов

. Изомеризация нафтеновых углеводородов

3.1 Основные технологические параметры процесса изомеризации

Катализатор изомеризации СИ-2 представляет собой платину на сульфатированном оксиде циркония. Поэтому, каталитическими ядами для него являются традиционные яды платиновых катализаторов (оксид углерода (II), сера, сероводород, мышьяк, свинец, медь, никель, ванадий) и яды сульфатной группы (влага, водород при температуре выше 300оС, аммиак, восстановительные смеси).

Содержание примесей в сырье при нормальной эксплуатации нормируется следующим образом:

содержание серы не более 0,0001 % масс (1ррm) допускается проскок до 0,01% масс;

содержание влаги не более 0,003 % масс (30ррm);

содержание металлов не более 1*10-6 % масс (10ррb);

содержание хлора не более 0,0001 % масс (1ррm) допускается проскок до 0,001% масс;

содержание азота не более 0,00005 %масс (0,5ррm) допускается проскок до 0,0001% масс.

Содержание примесей в водородсодержащем газе:

СО, СО₂, NH₃ - не более 1 мг/м³;

H2S не более 2 мг/м³;

влаги не более 30 мг/м³.

Нормальная эксплуатация катализатора заключается в использовании его в процессе изомеризации пентан-гексановой фракции с содержанием углеводородов С 7+ не более 1 %масс.

Более высокое содержание тяжелых углеводородов ведет к повышению гидрокрекинга, разогреву слоя катализатора и, как следствие, ускоренному коксованию.

Повышенное содержание бутанов (более 2 %) в сырье изомеризации снижает время контакта С 5 и С 6 углеводородов с катализатором и повышает температурный перепад в слое катализатора за счет большего теплового эффекта процесса изомеризации бутана, чем пентанов и гексанов.

Процесс изомеризации на катализаторе СИ-2 должен осуществляться в присутствии водорода. Для пентан-гексановой фракции оптимальное мольное отношение водород: углеводороды должно поддерживаться в пределах 2¸4. Понижение мольного отношения приводит к развитию реакций гидрокрекинга, повышение - к снижению времени контакта сырья с катализатором и, как следствие, уменьшению конверсии н-алканов в изоалканы.

Мольное отношение следует поддерживать кратностью циркуляции ВСГ и концентрацией водорода. Оптимальная кратность циркуляции 600¸1000 нм³/м³ сырья.

Высокое содержание в циркулирующем ВСГ легких углеводородов С 1-С 3 приводит к уменьшению времени контакта и соответственно к уменьшению конверсии углеводородов С 5 и С 6. Концентрацию водорода в ЦВСГ следует поддерживать не менее 75 % об. Для это необходимо подпитывать циркулирующий ВСГ свежим с более высокой концентрацией водорода (подпитку следует установить на уровне 5-10 % от объема циркулирующего) и сбрасывать соответствующее количество циркулирующего ВСГ. Потребление водорода в процессе находится на уровне 0,15-0,20 % масс. на сырье. Основные технологические параметры процесса изомеризации температура на входе в реакторы, давление, объемная скорость подачи сырья и кратность циркуляции водородосодержащего газа.

Температурный диапазон работы катализатора СИ-2 180-220 оС. Температура на входе в реакторах является основным регулирующим параметром процесса.

По мере повышения температуры со 180 до 220 оС скорость реакции изомеризации увеличивается, но одновременно идет развитие побочной реакции гидрокрекинга, протекающей с большим выделением тепла, что приводит к разогреву слоя катализатора. Поэтому подъем температуры осуществляется только с учетом уровня гидрокрекинга. Прирост легких углеводородов С 1-С 4 в нестабильном изомеризате по сравнению с гидрогенизатом считается нормальным в пределах 2÷4 % масс.

Поэтому подъем температуры осуществляется постепенно, не более 2 оС за раз, не допуская высокого гидрокрекинга. Кроме этого, температура на входе и в слое катализатора определяется нагрузкой по сырью. При изменении загрузки установки по сырью (объемной скорости) входные температуры должны корректироваться - уменьшаться при снижении загрузки и увеличиваться при ее повышении. Прежде, чем уменьшать загрузку установки сырьем, следует снизить температуру на входе в реакторы. Повышение температуры следует производить лишь после увеличения загрузки.

Рабочий диапазон объемных скоростей 1,5÷2,5 ч-1.

Снижению нагрузки по сырью на установку должно предшествовать снижение температуры на входе в реакторы.

Для аварийного снижения температуры в первом реакторе требуется подача холодного ВСГ и на вход первого реактора. Расчетное значение перепада температур во втором ректоре составляет +10¸20 °С

Следует ограничивать температурный перепад по слою катализатора, так как термодинамическое равновесие реакции изомеризации смещается в сторону разветвленных углеводородов при снижении температуры процесса.

Кроме этого, высокий перепад температур может привести к развитию автогидрокрекинга.

Важное значение для ограничения температурного перепада имеет равномерное распределение газосырьевой смеси, что достигается правильно выбранными и подготовленными распределительными устройствами.

Следует учитывать, что увеличение нагрузки по сырью с подъемом температуры для компенсации конверсии приводит к увеличению перепада температуры по реакторам и может потребовать увеличения мольного отношения.

Увеличение циркуляции приводит к более сильному подавлению реакции гидрокрекинга, чем изомеризации.

Рабочий диапазон давления в процессе изомеризации на катализаторе СИ-2 составляет 25÷35 кгс/см². Снижение давления процесса приводит к усилению ингибирующего влияния нафтеновых углеводородов на реакцию изомеризации. Оптимальное давление в реакторном блоке 30 кгс/см².

Важнейшее значение для сохранения уровня активности катализатора имеет поддержание влажности циркулирующего ВСГ менее 30 ррm.

Чем ниже влажность в системе, тем выше активность и селективность процесса.

Поэтому, требуется постоянно иметь отрегенерированный адсорбер для его подключения в случае необходимости, а также контролировать влагу в гидрогенизате и устранить контакт гидрогенизата с атмосферой.

Однако, повышенная влага не является необратимым фактором потери активности. Активность катализатора восстанавливается в течение нескольких суток после восстановления требуемой влажности. При обеспечении указанных выше параметров нормальной эксплуатации катализатора прирост октанового числа изомеризата по отношению к дебутанизированному гидрогенизату должен составлять не менее 10 пунктовУстановка предназначена для переработки прямогонной широкой бензиновой фракции с целью получения компонента автобензина с октановым числом 75 без ТЭС). Установка предусматривает два варианта работы отделения стабилизации: на режиме депропанизации и на режиме дебутанизации гидрогенизата.

3.2 Описание технологической схемы

Реакторный блок. Водородосодержащий газ из заводской сети подается на вход сепаратора высокого давления с-1. А также возможна подача на вход реакторов р-1,2,3 в случае аварийной остановки компрессоров пк-1÷4 для снижения температуры в реакторах.

Расход всг, подаваемого в тройник смешения блока реакции регистрируется прибором frsal 3302. Сигнализация срабатывает при достижении минимального расхода циркулирующего всг 10000 нм³/ч, блокировка срабатывает при достижении минимального расхода всг 4000 нм³/ч. При срабатывании блокировки закрывается отсекатель fsv 3301 на трубопроводе подачи сырья в тройник смешения изомеризации, останавливается насос цн-1(2), закрывается отсекатель fsv 3342.1 на подаче топливного газа к основным горелкам i камеры радиации печи п-1, закрывается отсекатель по-66 на подаче жидкого топлива в i камеру радиации печи и отсекатель по-68 на линии жидкого топлива от i камеры радиации печи.

После тройника смешения газосырьевая смесь проходит последовательно межтрубное пространство сырьевых теплообменников т-1,2,3,4, где нагревается обратным потоком газопродуктовой смеси и поступает в змеевик i радиантной камеры печи п-1 для дальнейшего нагрева.

Кроме топливного газа для нагрева газосырьевой смеси возможна подача жидкого топлива на форсунки печи, расход которого регулируется вентилями к каждой форсунке вручную.

При повышении температуры газосырьевой смеси на выходе из i камеры радиации печи п-1 до 250 0с для защиты катализатора от дезактивации срабатывает световая и звуковая сигнализация, при 260 0с - срабатывает блокировка от прибора trsa 1011: закрывается отсекатель fsv 3342.1 на подаче топливного газа к основным горелкам i камеры радиации печи п-1, закрывается отсекатель по-66 на подаче жидкого топлива в i камеру радиации печи и отсекатель по-68 на линии жидкого топлива от i камеры радиации печи.

Продукты сгорания топлива, т.е. Дымовые газы из радиантных камер печи п-1 с температурой до 900 °с поступают в камеру конвекции печи, где проходят через трубы конвекционного змеевика и охлаждаются.

Подача воздуха на форсунки печи п-1 осуществляется воздуходувкой вд-1,2. Воздух из атмосферы забирается воздуходувкой вд-1,2 в количестве 30000÷40000 нм³/ч подается к форсункам печи п-1.

На выходе из i радиантной камеры газосырьевые потоки соединяются, и по общему трубопроводу нагретая газосырьевая смесь поступает в реактор изомеризации р-1 через аксиальный ввод.

Температура поверхности стенок р-1 регистрируется прибором тr 1311÷1334.

В реакторе р-1 газосырьевая смесь проходит стационарный слой катализатора си-2 и претерпевает химические превращения. Реакции изомеризации протекают с небольшим выделением тепла.

Газопродуктовая смесь выходит из реактора р-1 и направляется в реактор р-2.

Газопродуктовая смесь выходит из реактора и направляется в параллельно установленные теплообменники т-5/1 и т-5/2, в котором охлаждается нестабильным изомеризатом до температуры 130÷180 ос. Далее охлажденная газопродуктовая смесь направляется в реактор р-3.

Температура газопродуктовой смеси на выходе из теплообменников т-5/1,5/2 регистрируется приборами тir 1146,1147.

В реакторе р-3 газопродуктовая смесь проходит стационарный слой катализатора си-2 и претерпевает химические превращения.

Температура газопродуктовой смеси на выходе из р-3 регистрируется прибором tir 1278.

Газопродуктовая смесь выходит из реактора р-3, проходит последовательно по трубному пространству: теплообменник т-4 - теплообменник т-3 - теплообменник т-2 - теплообменник т-1, где отдает свое тепло газосырьевой смеси, которая проходит эти теплообменники по межтрубному пространству противотоком.

Из теплообменника т-1 газопродуктовая смесь поступает для окончательного охлаждения в секции воздушного холодильника блока реакции аво-1. Температура на входе в аво-1 регистрируется прибором tir 1287. Газопродуктовая смесь, пройдя секции аво-1, охлаждается до 40 °с и поступает в сепаратор высокого давления с-1. Температура газопродуктовой смеси на выходе из аво-1 регистрируется прибором tir 1288.

В сепараторе высокого давления с-1 происходит разделение жидкой и газовой фаз: сверху выводится водородсодержащий газ, снизу нестабильный изомеризат.

Влажность в циркулирующем всг в системе из с-1 регистрируется прибором qr 5108. При регенерации катализатора содержание кислорода регистрируется прибором qr 5109.

Циркулирующий всг с верха сепаратора высокого давления с-1 поступает в сепаратор циркулирующего всг с-3 на приеме циркуляционных компрессоров пк-1÷4. При превышении влажности более 30 ррм в циркулирующем всг, газ с верха с-1 направляется в адсорберы осушки цеолитами к-1(2) для удаления влаги из газа. Циркулирующий всг в адсорбере к-1(2) проходит в направлении сверху вниз слой цеолитов, осушается от влаги и выводится через нижнюю часть адсорбера. Адсорберы к-1, к-2 включаются в схему циркуляции всг по мере необходимости осушки и поочередно, когда один адсорбep включен в цикл реакции, другой может находиться в цикле регенерации цеолитов или находиться в резерве.

Циркулирующий всг с нижней части адсорберов к-1(2) после осушки поступает в сепаратор с-3.

Блок стабилизации. Нестабильный изомеризат с низа сепаратора высокого давления с-1 поступает в трубное пространство теплообменника т-5/1, затем т-5/2, где нагревается встречным потоком газосырьевой смеси из р-2. Температура на входе в т-5/1 регистрируется прибором тir 1134, после т-5/2 по прибору тir 1136. Далее изомеризат поступает в межтрубное пространство теплообменника т-10 и направляется в зону питания стабилизационной колонны к-4 на 18 или 21 тарелку.

Стабилизационная колонна к-4 оборудована тарелками колпачкового типа (в количестве 30 штук) предназначена для отпарки легких углеводородов через верх колонны.

Для подвода тепла в стабилизационную колонну к-4 имеется кожухотрубчатый подогреватель т-11 с паровым пространством, который связан с колонной перетоками для жидкости и пара. В качестве теплоносителя в нагревателе т-11 используется масло-теплоноситель ароматизированное марки амт-300, которое проходит через трубное пространство подогревателя т-11, нагревая его.

В подогревателе стабилизационной колонны т-11 жидкость, перетекающая из колонны к-4, частично испаряется. Отпарившиеся пары легких углеводородов поступают в нижнюю часть колонны в качестве паровой флегмы с температурой до 210 ос.

При достижении 80 % и 20 % уровня в подогревателе по приборам lrcанl 4407 и lrанl 4417 срабатывает световая и звуковая сигнализация.

Температура низа колонны к-4 регистрируется прибором tir 1295, установленным на перетоке жидкости из к-4 в т-11.

Верхний продукт стабилизационной колонны к-4 с температурой до 150 ос поступает для конденсации и охлаждения в воздушный холодильник аво-2, где охлаждается до температуры 55 °с и поступает в емкость орошения е-10 для сепарации.

Несконденсировавшиеся пары и газы с верха емкости орошения е-10 выводятся с установки и поступают в заводской трубопровод сухого газа.

Балансовый избыток рефлюкса из е-10 с выкида насосов орошения цн-3,4 выводится с установки. Расход выводимого с установки рефлюкса регистрируется прибором fr 3323 (давление по прибору рir 2243, температура по прибору тir 1291).

Нижний продукт стабилизационной колонны к-4 - стабильный изомеризат выводится из подогревателя т-11, охлаждается в трубном пространстве теплообменника т-10, в воздушном холодильнике аво-3 до температуры и поступает на блок деизогексанизации в колонну к-501.

Температура стабильного изомеризата на выходе из аво-3 регистрируется прибором tir 1214.

Выполнена возможность вывода стабильного изомеризата из аво-3 на узел защелачивания, помимо блока деизогексанизации, а также в буферную емкость к-3.

Блок деизогексанизации. Стабильный изомеризат после аво-3 подается на 27 тарелку колонны к-501. Температура входа сырья регистрируется прибором tir1107. Колонна к-501 оборудована трапецевидно-клапанными тарелками (в количестве 85 штук, номера тарелок сверху вниз) и предназначена для извлечения низкооктановых гексанов из стабильного изомеризата.

Пары с верха колонны к-501 проходят параллельными потоками шесть аппаратов воздушного охлаждения аво-501/1÷6, водяной холодильник х-501, где охлаждаются до 50 ºс и собираются в емкости орошения е-501

С 52 тарелки колонны к-501 часть бензиновой фракции (содержащая низкооктановые компоненты - метил пентаны и н-гексаны) выводится в качестве бокового погона и направляется в емкость е-502. Уровень регулируется прибором lrcaнl 4102, клапан которого установлен на трубопроводе перетока продукта из к-501 в е-502. Температура и давление в е-502 замеряются приборами tir 1106, pir 2104 соответственно.

Снизу емкости е-502 продукт направляется на прием насосов н-502/1,2. Далее продукт охлаждается в аппарате воздушного охлаждения аво-502 и с температурой до 50 ºс поступает в буферную емкость к-3 в качестве рециркулята.

Для подвода тепла в куб колонны - деизогексанизатора используется печь п-1 (для создания горячей струи). Кубовый продукт колонны к-501 насосами н-503/1,2 направляется на нагрев в печь п-1 четырьмя потоками.

После выхода из камеры конвекции два потока направляются в iii камеру, а третий поток - во ii камеру радиации.

В III радиантной камере печи п-1 продукт проходит змеевик, состоящий из 24 труб двумя параллельными потоками (по 12 труб в каждом потоке). Температура на выходе из каждого потока регистрируется прибором tir 1258,1259. Температура на выходе из III камеры объединенного потока регулируется прибором trc 1243, клапан которого установлен на трубопроводе подачи топливного газа к основным горелкам III радиантной камеры.

Во II радиантной камере печи п-1 продукт проходит змеевик, так же состоящий из 24 труб двумя параллельными потоками (по 12 труб в каждом потоке). Температура одного потока регистрируется прибором tir 1257, температура другого потока регулируется прибором trc 1242, клапан которого установлен на трубопроводе подачи топливного газа к основным горелкам II радиантной камеры.

Далее потоки из ii и iii камер радиации объединяются и направляются в качестве горячей струи в кубовую часть колонны к-501 под 85 тарелку.

Блок осушки циркулирующего всг цеолитами. Блок осушки состоит: из двух адсорберов с цеолитами к-1, к-2, вертикальной цилиндрической печи п-2 для нагрева газа - десорбента (азота), холодильника газов регенерации х-15 и сепаратора газов регенерации б-3.

Работа блока осушки сводится к периодической регенерации цеолитов в адсорберах к-1, к-2, которые после охлаждения включаются в цикл осушки циркулирующего водородсодержащего газа от влаги.

После насыщения цеолита влагой до 35 ррm адсорбер отключается из цикла реакции и ставится на регенерацию, а резервный адсорбер после продувки азотом включается в работу.

Азот под давлением до 10,0 кгс/см 2 поступает в змеевик печи п-2 одним потоком.

Азот нагревается в печи п-2 до температуры 400 ºс и поступает адсорбер к-1 или к-2 в нижнюю часть.

Азот температурой до 400 ºС проходит сквозь слой цеолитов снизу вверх и выводится с верха адсорберов к-1,2 вместе с парами воды.

С верха к-1, к-2 газы регенерации поступают в холодильник х-15, где охлаждаются до 40 ºС. Температура газа на выходе из х-15 регистрируется прибором tir 1141. Из холодильника газ поступает в сепаратор газов регенерации цеолитов б-3.

Газ с верха б-3 поступает на прием компрессора пк-4.

Отделившийся в сепараторе б-3 конденсат накапливается, при повышении уровня до 25 % по прибору lraн 4441 предусмотрена сигнализация, при повышении уровня до 50 % по прибору lrsaн 4129 - блокировка - автоматическое отключение компрессора пк-4. Температура в б-3 регистрируется прибором тir 1140, давление рir 2285

В целях безопасности, система блока осушки во время переключений, когда находится в резерве, не должна иметь контакта с воздухом атмосферы, но всегда должна находиться под избыточным давлением азота.

Схема компремирования водородсодержащего газа. На установке имеется возможность компремирования водородсодержащего газа (всг) поступающего на установку компрессором пк-4 на установку рsа.

Всг поступает в сепараторе б-3 где отделяется конденсат, при повышении уровня до 25 % по прибору lraн 4441 предусмотрена сигнализация, при повышении уровня до 50 % по прибору lrsaн 4129 - блокировка - автоматическое отключение компрессора пк-4. Температура в б-3 регистрируется прибором тir 1140, давление рir 2285.

Для возможности регулирования давления часть всг перепускается с нагнетания на прием компрессора пк-4 через холодильник х-14

Технологическая схема узла защелачивания. Бензиновая фракция (нк-62) ºс с секции 100 кпа подается в эжектор-смеситель a-13. Проходя через а-13, поток фракции эжектирует из щелочного отстойника а-15 водный раствор щелочи (едкого натра) и смешивается с ним. Смесь фракции и раствора щелочи подается в щелочной отстойник а-15 для разделения. Водный раствор щелочи оседает в нижней части а-15, откуда вновь возвращается в смеситель а-13. Таким образом, раствор щелочи (едкого натра) циркулирует по схеме:

Щелочной отстойник а-15 ® эжектор-смеситель а-13 ® щелочной отстойник а-15. Периодически отработанный раствор щелочи из а-15 дренируется в щелочную канализацию.

Закачка свежего раствора щелочи в а-15 производится насосом цн-12 из емкости свежего раствора щелочи е-11 и разбавляется в а-15 свежей водой до концентрации не менее 10 %.

Очищенная от сернистых коррозионных соединений бензиновая фракция выводится с верхней части а-15 и подается в водоотделитель а-16.

Периодически, промывочная вода из водоотделителя а-16 дренируется в щелочную канализацию и заменяется свежей водой. После а-16 продукт под собственным давлением выводится с установки. Расход продукта выводимого с установки регистрируется прибором fir 33i7.

Имеется возможность подачи стабильного изомеризата на узел защелачивания после охлаждения в аво-3, минуя блок деизогексанизации, а также стабильного изомеризата от насоса н-501/1,2.

Система топливного газа и жидкого топлива. В качестве топлива для печи п-1 используется жидкое топливо (мазут м-100) и топливный газ, для печи п-2 - топливный газ.

Из заводской сети жидкое топливо поступает в емкость е-20. Расход жидкого топлива из заводской сети регистрируется прибором fir 3316. Из емкости жидкое топливо насосами тн-1,2 прокачивается через теплообменник т-21, температура на выходе из теплообменника регулируется прибором trc 1212, клапан которого установлен на трубопроводе вывода парового конденсата из т-21. Далее жидкое топливо проходит фильтр, где очищается от механических примесей, по достижении перепада давления в 1 кгс/см² на фильтре предусмотрена сигнализация от прибора pdiaн 2003.

Давление жидкого топлива на горелки печи п-1 регулируется прибором prca 2007, клапан которого установлен на трубопроводе возврата жидкого топлива в емкость е-20.

Имеется возможность подачи сухого газа с емкости е-10 в топливный коллектор.

После сепаратора топливный газ проходит теплообменник т-20, температура на выходе из теплообменника контролируется прибором tir 1249. Далее топливный газ проходит фильтр, где очищается от механических примесей, при перепаде давления на фильтре по прибору pdiaн 2002 более 1 кгс/см² срабатывает световая и звуковая сигнализация.

После фильтра топливный газ разделяется на потоки:

-    На основные горелки i камеры печи п-1 (расход регистрируется по прибору fir 3342);

-       На основные горелки II и III камеры печи п-1 (расход регистрируется по прибору fir 3341);

-       На основную горелку печи п-2;

-       На пилотные горелки печи п-1;

-       На пилотную горелку печи п-2.

Для защиты змеевика и топочного пространства печей предусмотрена система с и паз

Для подачи водяного пара в камеры сгорания печей п-1,2 установлены клапаны-отсекатели uv4 (i,ii, iii камеры печи п-1), uv3.

Для подачи водяного пара на паровую завесу печей п-1,2 установлены клапаны-отсекатели uv8 (п-1) и uv9 (п-2).

Таблица 2 Перечень клапанов-отсекателей, установленных на трубопроводах топлива к печам п-1,2.

Все вышеназванные приборы, клапаны-отсекатели установлены для повышения безопасности печей при их эксплуатации, алгоритм работы отсекателей в системе паз печей приводится в разделе 5.2 (табл.4).

Схема снабжения установки водяным паром. На установке водяной пар подается в топливную систему для подогрева жидкого и газообразного топлива (в теплообменники т-20, т-21), к печи п-1 на распыл жидкого топлива.

Расход пара на установку регистрируется прибором fr 3308. Давление пара на установку регулируется прибором рrс 2207, клапан которого установлен на трубопроводе подачи водяного пара на установку.

На ответвлениях водяного пара на установку имеются секущие задвижки, дренажные устройства.

Предусмотрена подача пара на паровую завесу печей п-1, п-2, в топку печей для выполнения их противоаварийной защиты.

Водяной пар используется для паротушения, пропарки аппаратов перед ремонтом.

Факельная система. Для защиты аппаратов, работающих под давлением, предусмотрены предохранительные клапаны. Сброс с предохранительных клапанов аппаратов направляется в факельную систему через сепаратор е-13 и далее в общезаводскую факельную систему.

На аппаратах установлены блоки предохранительных клапанов (рабочий и резервный) для возможности проведения ревизии во время работы установки.

Продувка с приемных и выкидных буферных емкостей компрессоров и с линии топливного газа также осуществляется в факельную линию.

Для исключения подсоса воздуха в факельную систему в начале факельного коллектора предусмотрена подача топливного газа среднего давления или азота.

Дренажная система. На установке предусмотрена аварийная дренажная система. Сброс продукта с аппаратов по дренажному трубопроводу направляется в подземную емкость е-503.

Уровень в емкости регистрируется прибором liahl 4118, при уровне 20 % и 80 % срабатывает световая и звуковая сигнализация. При уровне 50 % по прибору liashl 4119 необходимо произвести включение глубинного насоса н-504 по откачке продукта из емкости е-503 в товарный парк по линии стабильного изомеризата. При достижении уровня 10 % по прибору liahl 4119 происходит автоматическое выключение глубинного насоса н-504.

4. Основные дефекты технологического оборудования установки

Скрытые дефекты отдельных узлов в период от начала эксплуатации до первого капитального ремонта обнаруживаются:

·        в процессе выполнения бригадой слесарей текущих ремонтов и технического обслуживания на месте установки или использования оборудования. При этом имеется в виду обнаружение дефекта в узлах, которые технической (эксплуатационной) документацией разрешается вскрывать на месте работы;

·              при выявлении места и причины отказа (аварии) в процессе его устранения. В этом случае дефекты в узлах, которые технической (эксплуатационной) документацией не разрешается вскрывать (разбирать) на месте работы, обнаруживаются на ремонтных предприятиях, куда неисправное оборудование или его элементы передаются для ремонта. При обнаружении таких дефектов ремонтное предприятие должно своевременно информировать энергетическую службу предприятия, откуда прибыл в ремонт этот узел, которая в свою очередь, предъявляет претензии заводу-изготовителю, если дефект носит производственный характер (результат некачественного изготовления).

Для обнаружения скрытых дефектов следует пользоваться схемой осмотра оборудования при различных видах ремонта и межремонтного технического обслуживания, которая согласно ГОСТ 2.601-68 "Эксплуатационные и ремонтные документы" должна быть приложена к заводским инструкциям по техническому обслуживанию. При этом перечень основных проверок технического состояния должен составляться по представленной ниже форме (приложение к ГОСТ 2.601-68):

Основные признаки неисправностей, проявляющиеся в процессе эксплуатации: вибрация агрегата, повышенный уровень шума и изменение его тональности, повышенные рабочие токи, пульсации давления.

Причины выхода насоса из строя можно разделить на несколько групп.

. Механические неисправности:

дефекты изготовления, сборки и монтажа насосного агрегата;

вызванные износом насосного агрегата.

. Неисправности системы управления:

работа в недопустимых режимах (вне рабочей зоны);

неисправности системы электропитания;

неисправности электродвигателя.

. Неисправности гидравлической системы:

неправильный подбор насоса;

изменение параметров сети.

.1 Механические неисправности

Дефекты изготовления или сборки определяются во время предпусковой подготовки и во время пробного пуска. Часть заводских дефектов проявляется лишь через некоторое время работы.

В процессе работы происходит износ подшипников, рабочих колес или роторов, уплотнений, резиновых деталей муфт. У химических насосов кроме этого - коррозия проточной части.

Износ подшипников приводит к повышенной вибрации агрегата. При длительной работе на изношенных подшипниках возможен перекос ротора. Последствия - рост потребляемой мощности, повышенный нагрев подшипников и стойки, задевание за корпус рабочего колеса, перекос и задевание за корпус сальникового уплотнения.

Износ торцовых уплотнений особенно опасен для погружных насосов (ГНОМ, НПК, ЦМК...), так как вода попадает в полость электродвигателя и вызывает повреждение обмотки.

Таблица 2- Виды неисправностей насосов

.2 Работа в недопустимых режимах

Для всех насосов недопустима работа "всухую" (без заполнения полости насоса жидкостью). Это особенно опасно для погружных насосов (ЭЦВ, ГНОМ, НПК и др.), т.к. нарушается охлаждение двигателя и далее происходит разрушение изоляции. Работа "всухую" приводит к перегреву и разрушению уплотнений. В сальниковом уплотнении истирается набивка, а затем повреждается защитная втулка. В торцовом уплотнении разрушаются кольца. У ряда насосов (ЭЦВ, UPS, ХЦМ) разрушаются подшипники скольжения, которые в нормальных условиях смазываются и охлаждаются перекачиваемой жидкостью.

Для защиты от работы "всухую" необходима установка датчик сухого хода или датчика давления на входе, установка защиты по току (от работы с током, меньшим номинального).

В ряде случаев при вероятности работы "всухую" возможно использование центробежных насосов с двойными уплотнениями (с подводом затворной жидкости).

Для динамических насосов недопустимым режимом является также выход за пределы рабочей зоны (подача меньше Qmin или больше Q max),т.к. при этом возрастает вероятность возникновения кавитации

Работа с подачей, большей максимальной, приводит также к перегрузке электродвигателя.

.3 Неисправности системы электропитания

Здесь различают две группы неисправностей: отклонения параметров сети от номинальных и неисправности, связанные с соединительными проводами.

При пониженном напряжении в сети электродвигатель не развивает паспортной мощности, и при запуске насоса возможен срыв параметров. Колебания и броски напряжения, перекос фаз (неравенство напряжений в различных фазах) приводят к колебаниям скорости вращения, повышенным вибрациям электродвигателя и в худшем случае к пробою изоляции обмотки.

Основными неисправностями, связанными с соединительными проводами, являются неправильный подбор кабеля (повышенное сопротивление), обрыв фазы, неправильное чередование фаз (реверс электродвигателя).

При повышенном сопротивлении кабеля может наблюдаться картина,Как при пониженном напряжении питания. Как правило, при этом кабель Сильно греется, что может привести к повреждению изоляции и короткому замыканию. При обрыве фазы двигатель продолжает работать, но при этом резко возрастают токи обмоток электродвигателя. Если в этом случае не срабатывает защита, результат-перегрев и разрушение изоляции обмоток.

Заключение

В ходе учебной мною были выполнение следующие работы: шлифовка деталей абризными шкурками различной зернистостью, полировка деталей пастой ГОИ, изготовление зажима на фрезерном станке, монтаж-демонтаж турбинного насоса, изготовление пробки. А также изучал аппаратурное оформление технологического процесса (Установка изомеризации Л-35-5 Газокаталитического производства ОАО "Уфанефтехим"). Данные виды работ, помогли мне понять суть получаемой мною профессии и подтвердили ее необходимость.

Список использованной литературы

1.   Ачкасов К.А., Вегера В.П. Справочник начинающего слесаря. (1987).

2.      Макиенко Н.И. Слесарное дело с основами материаловедения. Учебник для подготовки рабочих на производстве. (1973)

.        Митрофанов Л.Д. Шабрение, притирка, доводка, шлифование и полирование. Диафильм. (1978).

.        http://nasosprom.by/index.php/osnovnye-neispravnosti-nasosnogo-oborudovaniya.html

.        ru.wikipedia.org›wiki/Слесарь

.        Технологический регламент установка изомеризации Л-35-5 Газокаталитического производстваОАО "Уфанефтехим"
