Силовой, прочностной расчет основных элементов привода главного движения

Введение

Производственные процессы в большинстве отраслей народного хозяйства выполняют машины, и дальнейший рост материального благосостояния тесно связан с развитием машиностроения. Непрерывное совершенствование и развитие машиномтроения связано с прогрессом станкостроения, поскольку металлорежущие станки с некоторыми другими видами технологических машин обеспечивают изготовление любых новых видов оборудования.

К важнейшим требованиям, предъявляемым к проектируемой машине, относятся экономичность в изготовлении и эксплуатации, удобство и безотказность обслуживания, надёжность и долговечность.

Для обеспечения этих требований детали должны удовлетворять ряду критериев, важнейшие среди которых - прочность, надёжность, износостойкость, жёсткость, виброустойчивость, теплостойкость, технологичность.

1. Назначение станка, выполняемые операции. Задачи проектирования (модернизация)

Токарно-револьверный автомат модели 1Б140 предназначен для серийного и массового производства деталей из круглого, квадратного и многогранного калиброванного прутка. Максимальные размеры обрабатываемой детали: диаметр - 40 мм, длина - 90 мм. При применении приспособления для внешней подачи максимальный диаметр детали - 45 мм. Кроме загрузки автомата прутком все процессы автоматизированы.

В универсальном исполнении автомат имеет револьверную головку с 6-ю гнездами для инструмента, четыре поперечных суппорта (один суппорт имеет дополнительное и продольное перемещение), приспособление для быстрого сверления, качающийся упор.

Дополнительно станок может быть оборудован приспособлением для внешней подачи, приспособлением для заправки прутка, приспособлением для поперечного сверления, магазинным устройством, винтовым транспортером, приспособлением для проточки конусов.

Пределы чисел оборотов шпинделя и подачи суппортов позволяют обрабатывать широкий диапазон изделий на рациональных режимах.

Целью модернизации является изменение диапазона размеров обрабатываемых деталей до 30 мм и увеличение количества материалов, которые можно обрабатывать на рациональных режимах. Это можно осуществить применением более мощного двигателя и увеличением диапазона регулирования.

2. Определение технических характеристик станка

Параметры обработки:

Максимальный диаметр обрабатываемой детали=30 мм

Минимальный диаметр обрабатываемой детали= dmax/(4…8)=30/(4…8)=4…8 мм; принимаем dmin=8 мм

Обрабатываемые материалы: сталь σв≥750 МПа, БрОЦС6-6-3.

Инструментальные материалы: твёрдые сплавы, HSS.

.1 Выбор параметров обработки при точении

Рассмотрим последовательность определения режимов резанья при точении для dmax=30 мм материала сталь σв≥750 МПа обрабатываемого твёрдым сплавом. Остальные данные сведём в таблицу

Глубина резанья= 4 мм

Подача. При точении без ограничивающих факторов выбираем максимально допустимую по прочности твердосплавной пластины подачу= 0,7 мм

Скорость резанья [5]:

, м/мин,

где Т=60 -период стойкости инструмента;, q, m, y -эмпирические коэффициенты;- общий поправочный коэффициент.

где Кmv-коэффициент на обрабатываемый материал;

Кuv-коэффициент на инструментальный материал;

Кnv-коэффициент, учитывающий глубину сверления.

Кmv =1; Кuv =1; Кnv =1=111=1=350; m=0,2; x=0,15; y=0,35

Тангенциальная составляющая силы резания [5]

, Н,

где Сp , n, x, y -имперические коэффициенты

Сp=300; n=0,15; x=1; y=0,75;- общий поправочный коэффициент

,

где  - коэффициенты, учитывающие обрабатываемый материал, геометрию инструмента

 Н

Частота вращения заготовки

мин-1

Мощность резанья

кВт

Остальные расчёты сведены в таблицу 1

Таблица 1 - Параметры обработки при сверлении

.2 Выбор электродвигателя

Выбор электродвигателя произведём по наибольшей требуемой мощности. Из таблици 1 видно что наибольшая мощность 9,1 кВт. По заданию двигатель должен иметь двухступенчатое регулирование. Для токарно-револьверных автоматов с повторно-кратковременной нагрузкой целесообразно принимать мощность двигателя Рд=Nэф.

Выбираем асинхронный электродвигатель 4А132М4/2У3 мощностью 8,5 и 9,5 кВт при частотах вращения 1460 и 2910 мин-1 соответственно (синхронная частота 3000/1500 мин-1).

вал подшипник шпиндельный станок

3 Выбор структуры, кинематический расчет привода главного движения

.1 Выбор структуры привода главного движения

Из таблици 1 видно, что максимальная частота=5460 мин-1

Минимальная частота=401,7 мин-1

Диапазон регулирования привода

Знаменатель геометрического ряда =1,26

Число ступений вращения привода

Определяем частоты вращения шпинделя

Таблица 2 - Частоты вращения шпинделя

Составим структурную формулу привода=12=2э(3) 3(1) 2(6)

Строим структурную сетку привода

Рисунок 1 - Структурная сетка привода

Рисунок 2 - кинематическая схема привода

Исходя из кинематической схемы привода и структурной сетки привода, строим график частот

Рисунок 3 - График частот вращения шпинделя

Определяем передаточные отношения для каждой передачи. Покажем расчёт для первой пары зубчатых колёс остальные расчеты сведём в таблицу 3.=0,5479; I1=1,825

Суммарное число зубьев Z=80; z1=28 z2=52

Таблица 3 - Передаточные отношения

Определяем фактические частоты и их отклонения от стандартных значений n1=nэ i1 i4 i6=1460 0,538 0,5 1 =393,1 мин-1

Отклонение от стандартного значения:

Анолгично находим значения для других частот (таблица 4)

Таблица 4 - Частоты и их отклонения от стандартных значений

.2 Определение моментов на валах и КПД привода главного движения

Определим расчётную частоту вращения шпинделя и построим расчётную цепь:

nр=nmin мин-1

По графику частот (рисунок 3) принимаем np=n5=1000 мин-1

Определяем крутящие моменты на валах по расчётной цепи [4]

Тэ=9550 Нм

Т1=Тэ = 31,18 0,98 = 30,55 Нм

Т2=Т1 Нм

Т3=Т2 Нм

Т4=Т3 Нм

Общий КПД привода главного движения:

4. Силовой, прочностной расчет основных элементов привода главного движения

.1 Проектный расчет цилиндрических зубчатых передач на выносливость зубьев при изгибе

Модуль передачи должен удовлетворять условию [2]:

, мм,

где km=13 - вспомогательный коэффициент для прямозубых передач;F - крутящий момент на шестерне, Н мм;=1,4 - коэффициент нагрузки на шестерне;- коэффициент, учитывающий форму зуба;- число зубьев шестерни;- отношение ширины колеса к модулю;- допускаемое напряжение для материала шестерни, МПа.=0,4FlimbkFL,

где Flimb=504 - предел выносливости зубьев, МПа;- коэффициент режима нагружения и долговечности.

,

где mF=6 - показатель кривой усталости;=4 106 - базовое число циклов перемены напряжения при изгибе;- эквивалентное число циклов перемены напряжений.=60 n t,

где t=104 - расчетный срок службы передачи, часов.

Теперь определим значения величин для первой передачи (z1=33, z2=47 рисунок 2) - с первого на второй вал и для второй передачи (z1=18, z2=36) - со второго вала на третий (рисунок 2).

Первая передача:=60 2910 104=174,6 107

=0,4 504 0,363=73,2 МПа

=3,9 при эквивалентном числе зубьев 33, M1F=30,55 Н м

мм.

Вторая передача:=60 2000 104=120  107

=0,4 504 0,386=77,8 МПа=4,2 при эквивалентном числе зубьев 18, M1F=42,64 Н м

мм.

4.2 Проектный расчет передач на контактную выносливость зубьев

Начальный диаметр шестерни должен удовлетворять условию [2]:

, мм,

где kd=770 - вспомогательный коэффициент;=1,4 - коэффициент нагрузки;

и(и≥1) - передаточное число;- допускаемое контактное напряжение, МПа.

МПа;

=z2/z1 ;

где Hlimb=1050 МПа - базовый предел контактной выносливости поверхностей зубьев;=1,2 - коэффициент безопасности.=0,45( HP1+ HP2)=0,45(787,5+787,5)= 708,8 МПа

Проверяем условие:<1,25 Hpmin; 708,8<1,25 787.5=984,4 МПа - выполняется

Первая передача:=47/33=1,42

мм

мм

Принимаем больший модуль из полученных при расчете передачи на выносливость при изгибе и на контактную выносливость, и округляем до стандатрного m=3 мм.

тогда d1=m z1=3 33=99 мм;= bm m=8 3=24 мм.

Вторая передача:=36/18=2

мм

мм

Принимаем больший модуль из полученных при расчете передачи на выносливость при изгибе и на контактную выносливость, и округляем до стандатрного m=4 мм;

тогда d1=m z1=4 18=72 мм;=bm m=8 4=32 мм.

.3 Проверочный расчет цилиндрических зубчатых перелач на выносливость зубьев при изгибе

Удельная расчетная окружная сила [2]:

, Н,

где kFv=1,1 - коэффициент, учитывающий динамическую нагрузку в зацаеплении;=1,05 - коэффициент, учитывающий неравномерность распределения нагрузки по ширине венца;=1 - коэффициент, учитывающий распределение нагрузки между зубьями.

Первая передача:

Н

Вторая передача:

Н

Расчетное напряжение изгиба зубьев

, МПа,

где Y =1 - коэффициент, учитывающий перекрытие зубьев; =1 - коэффициент наклона зуба.

МПа для первой передачи;

МПа для второй передачи.

Допускаемое напряжение при расчете зубьев на выносливость при изгибе определяем по формуле [2]:

, МПа,

где kFg=1,1 - коэффициент, учитывающий влияние шлифования переходной поверхности зубьев;=1,1 - коэффициент, учитывающий влияние упрочнения переходной поверхности зубьев;=0,7 - коэффициент, учитывающий особенности работы зубьев при реверсивной нагрузке;=1 - коэффициент, учитывающий размеры зубчатого колеса;- коэффицент, отражающий чувствительность материала зубьев к концентрации напряжений;=1,1 - коэффициент, учитывающий параметры шероховатости;=2,2 - коэффициент безопасности.=1,1m-0,09

Первая передача:=1,1 3-0,09=0,996

МПа

Условие  F< FP  42,1<77,2 МПа выполняется.=1,1 4-0,09=0,97

МПа

Условие  F< FP  42,75<79,9 МПа выполняется.

.4 Расчет предачи на контактную выносливость зубьев

Удельная расчетная окружная сила [2]:

, Н

где N=7 - степень точности зубчатой передачи;- окружная скорость в зацеплении, м/с

Первая передача:

 м/с;=1+0,0025(0,17 7)415,1+0,02(7-6)1,35=1,03;

Н

Вторая передача:

 м/с;=1+0,0025(0,17 7)47,54+0,02(7-6)1,35=1,02;

Н

Расчетное контактное напряжение [2]:

, МПа,

где zH=1,76 - коэффициент, учитывающий форму сопряженных поверхностей зубьев;=274 - коэффициент, учитывающий механические свойства материаловсопряженных колес;- коэффициент, зависящий от коэффициента торцового перекрытия

и коэффициента осевого перекрытия  , который для прямозубых колес равен 0.

Допускаемое контактное напряжение для прямозубых передач [2]:

, МПа,

где zR=0,95 - коэффициент, учитывающий параметры шероховатости;- коэффициент, учитывающий окружную скорость;=1 - коэффициент, учитывающий влияние смазочного материала;Н=1 - коэффициент, учитывающий размеры зубчатого колеса;- коэффициент режима нагружения и долговечности

,

где NH0=25 106 - базовое число перемены циклов напряжений;=NFE - эквивалентное число циклов перемены напряжений.

Выполним расчеты для каждой передачи.

Первая передача:

 принимаем kHL=0,9;

МПа;

 коэффициент z =0,88;

МПа

Проверим выполнение условия

Н НР - 303,72 543,5 МПа выполняется.

Вторая передача:

 принимаем kHL=0,9;

МПа;

 коэффициент z=0,9;

МПа

Проверим выполнение условия

Н НР - 404,2 519,1 МПа выполняется.

.5 Расчет поликлиноременной передачи

Задаемся расчетным диаметром ведущего и ведомого шкивов d1=d2=140 мм, так как передаточное отношение и=1. Сечение ремня выбираем в зависимости от мощности, передаваемой ведущим шкивом, и его частоты вращения:

кВт,

где п=1000 мин-1 - расчетная частота вращения ведущего шкива;

Т1=83,58 Н м - крутящий момент на выходном валу коробки скоростей.

Принимаем сечение Л.

Определяем ориентировочное межосевое расстояние [6]:

а≥0,55(d1+d2)+Н=0,55 (140+140)+9,5=97,5 мм,

где Н=9,5 - высота сечения поликлинового ремня, мм.

Расчетная длина ремня [6]:

значение округляем до ближайшего большего стандартного l=900 мм.

Скорость ремня:

м/с

Число клиньев поликлинового ремня [6]:

,

где [PП] - допускаемая мощность передаваемая ремнями, кВт

[PП]=[P0] Ср С Сl=11 0,9 1,0 1,0=9,9 кВт,

где [P0]=11,0 - допускаемая приведенная мощность, передаваемая поликлиновым ремнем с десятью клиньями;

Ср=0,9 - коэффициент динамичности нагрузки и длительности работы;

С =1,0 - коэффициент угла обхвата;

Сl=1,0 - коэффициент зависящий от длины ремня.

 принимаем z=9

Сила предварительного натяжения поликлинового ремня [6]:

Н

Сила давления на вал [6]:

Н,

где 1=180о - угол обхвата ремнем ведущего шкива.

.6 Выбор муфт

Электродвигатель и вал коробки скоростей соеденены упругой муфтой с торообразной оболочкой вогнутого профиля ГОСТ 20884-93. Выбор муфты производим не по передаваемому вращающему моменту, а по диаметру внутреннего отверстия. Принимаем муфту с номинальным вращающим моментом 100 Н м и внутренним отверстием d=35 мм. Отверстие одной полумуфты, соединяемой с валом электродвигателя, необходимо перед сборкой расточить до d=38 мм.

Выбор электромагнитных муфт контактного типа Э1М…2 производится в зависимости от крутящего момента на валу и угловой скорости.

МН=k T, Н м,

где k=1,3 - коэффициент запаса.

, с-1,

где п - частота вращения вала, мин-1

Вал I:

МН=1,3 30,55=40 Н м

 с-1

Вал II:

МН=1,3 42,64=55,4 Н м

 с-1

Вал III:

МН=1,3 83,58=108 Н м

 с-1

Конкретные типоразмеры муфт примем после расчета диаметров валов коробки скоростей

4.7 Расчёт диаметров валов и предварительный выбор подшипников

Ориентеровочно диаметры валов определяем из соотношения [2]:

,

где Т-момент на соответствующем валу

мм

мм

мм

Диаметры валов необходимо согласовать с диаметрами внутренних колец подшипников, а также с посадочными отверстиями электромагнитных муфт.

Диаметр выходного конца электродвигателя d=38 мм.

Диаметры валов необходимо принять несколько больше, так как подача смазочной жидкости будет осуществляться через отверстия в валах.

На первом и втором валу будут установлены электромагнитные муфты Э1М07.2, имеющие посадочное отверстие d=25 мм, следовательно принимаем диаметр валов d1=d2=25 мм.

На третьем валу устанавливаем муфту Э1М08.2 с отверстием d=30 мм. Принимаем d3=30 мм.

Предварительно выбираем подшипники шариковые радиальные однорядные ГОСТ 8338-75 средней серии для установки в корпус и легкой серии для зубчатых колес.

4.8 Силовой расчет вала

Рисунок 4 - Схема приложения нагрузки

Наиболее нагруженным валом в коробке скоростей является III (рисунок 4), на который действует помимо сил в зубчатом зацеплении сила давления, передаваемая от поликлиноременной передачи.

Определим окружную силу в зацеплении [4]:

Н,

где d2=т z2=4 36=144 мм - делительный диаметр колеса;

Т2=83,58 Н м - крутящий момент на колесе.

Радиальная сила:

Н,

Где =20 - угол зацепления.

По чертежу определяем места расположения сил и расстояние до точек их приложения, переносим их на рисунок. Для облегчения расчёта применим относительную систему координат совпадающую с направлениями сил Fr и Ft.

Рассмотрим плоскость ZOY:

МА=FОПZ l1-Fr l2-RBZ(l2+l3)=0,

МB=FОПZ(l1+l2+l3)+Fr l3-RAZ(l2+l3)=0,

Откуда:

H

H

Проверка:=-FОПZ+RAZ-Fr-RBZ=1811,3+2267,6-422,5-33,8=0

Рассмотрим плоскость XOY:

МА=-FОПX l1-Ft l2+RBX(l2+l3)=0,

МB=-FОПX(l1+l2+l3)+Ft l3+RAX(l2+l3)=0,

Откуда:

H

H

Проверка:=FОПX-RAX-Ft+RBX=1811,3-1383,2-1160,8+732,7=0

Силы реакции в опорах:

Н,

Н

Строим эпюры изгибающих и крутящих моментов (рисунок 5)

Рисунок 5 - Эпюры изгибающих и крутящих моментов

4.9 Расчет вала на сопротивление усталости

Самым нагруженным является III вал, так как на нем наибольший крутящий момент. Наиболее опасное сечение вала расположено под электромагнитной муфтой, где, согласно построенным эпюрам, наибольший изгибающий момент. Концентраторами напряжений являются: шпоночный паз и переходная посадка муфты на вал.

Для опасного сечения определяем коэффициент запаса прочности по усталости S и сравниваем его с допускаемым значением [4]:

где Sσ и S - коэффициенты запаса по нормальным и касательным напряжениям, определяемые по зависимостям [4]:

,

где σ-1=410 МПа и -1=240 МПа - пределы выносливости материала соответственно при изгибе и кручении;

σa и a - амплитуды напряжений цикла, МПа;

σт и т - средние напряжения цикла, МПа;

σ=0,2; =0,1 - коэффициенты характеризующие чувствительность материалак асимметрии цикла напряжений;

КσD и КD - коэффициенты, учитывающие влияние всех факторов на сопротивление усталости соответственно при изгибе и кручении

,

где Кσ и К - эффективные коэффициенты концентрации напряжений;

Кd - коэффициент влияния абсолютных размеров поперечного сечения;

КF=1 - коэффициент влияния шероховатости поверхности;

КV=1,4 - коэффициент влияния упрочнения

Для каждого концентратора напряжений определим коэффициенты К:

шпоночный паз

Кσ=2,2; К =2,0; Кd=0,77

переходная посадка

В расчет принимаем тот концентратор, у котороко больше , таким концентратором является шпоночный паз.

,

где М=181900 Н мм - результирующий изгибающий момент;

МК=83600 Н мм - крутящий момент;- осевой момент сопротивления сечения вала, мм3;К - полярный момент сопротивление сечения вала, мм3

мм3,

где b=8, t1=4 - размеры шпоночного паза, мм;

с=d0/d=12/30=0,4

мм3

МПа;

МПа

Запас прочности больше допустимого

.10 Расчет вала на статическую прочность

Проверка статической прочности проводится по условию [4]:

, МПа,

где σЕ - эквивалентное напряжение;

[ ]=0,8 T=0,8 750=600 МПа - предельное допускаемое напряжение;

КП=1,6 - коэффициент перегрузки

МПа =600 МПа

Условие прочности выполняется

.11 Проверочный расчет подшипников по динамической грузоподъемности

Сопоставим расчетную динамическую грузоподъемность Срасч с базовой С:

Срасч С

Для радиальных подшипников условие имеет вид [4]:

,

где Сr расч - расчетная радиальная грузоподъемность, Н;

Рr - эквивалентная радиальная динамическая нагрузка, Н;

р=3 - для шариковых подшипников;

п=1000 мин-1 - частота вращения внутреннего кольца подшипника;=12 104 ч - требуемая долговечность подшипника;

а23=0,75;

КНЕ=0,18 - коэффициент режима нагрузки;

Сr=29,1 кН - базовая радиальная динамическая грузоподъемность.

=VXRrKБКТ, Н;

где V=1 - коэффициент вращения;

Х=0,56 - коэффициент радиальной нагрузки;=2656,2 H -наибольшая радиальная нагрузка действующая на подшипник;

КБ=1,4 - коэффициент безопасности;

КТ=1 - температурный коэффициент.=1 0,56 2656,2 1,4 1=2082,5 Н

Н=25 кН Сr=29,1 кН

Проверку на статическую грузоподъемность не проводим, так как подшипники не работают на частотах ниже 10 мин-1.

5 Разработка конструкции, расчет шпиндельного узла на точность, жесткость, виброустойчивость

.1 Разработка конструкции шпиндельного узла

Определим диаметр шпинделя из условия работоспособности [3]:

где d-диаметр шпинделярасстояние между опорами

мм

Подшипники шариковые радиально-упорные серии 36200 и роликовые радиальные серии 3182100К 5 класса точности.

Расстояние между опорами принимаем конструктивно из условия возможности размещения между ними механизма подачи прутка.

.2 Расчет шпиндельного узла на жесткость

Станок нормальной точночти обеспечивает получение деталей с размерами по 8 квалитету точночти. Лимитирующий диаметр обрабатываемой детали 30 мм. Допуск на этот диаметр по 8 квалитету составляет ∆д=33 мкм. Доаускаемое радиальное биение переднего конца шпинделя должно быть [3]:

[∆]∆д/3=33/3=11 мкм

Изобразим схему нагружения шпинделя, заменив подшипники опорами и определим реакции, возникающие в подшипниковых опорах.

Рисунок 6 - Схема нагружения шпинделя

Составим уравнение моментов относительно опоры В:

МВ=Q c+RA l-P (l+a)=0,

где Q=2561,2 Н - консольная сила, вызванная натяжением поликлинового ремня;=3930 Н - максимальная сила резания.

H

Составим уравнение равновесия на вертикальную ось:=RB+RA-Q-P=0=Q+P-RA=2561,2+3930-4236,4=2254,8 H

Передняя опора представляет собой роликовый радиальный двухрядный подшипник с короткими роликами диаметром d=80 мм. Радиальная жесткость jA=800 Н/мкм (8 105 Н/мм).

Задняя опора комплексная, состоящая из двух шариковых радиально-упорных подшипников, которые представляют собой две условные опоры. Сила предварительного натяга FH=1140 H.

Радиальная жесткость комплексной опоры [2]:

 , Н/мм,

где ja - осевая жесткость опоры [2], Н/мм;

- угол контакта в подшипнике;- коэффициент, характеризующий распределение нагрузки между телами качения и зависит от соотношения между силой натяга и радиальной нагрузкой в опоре

 следовательно k4=0,62

,

гдеН/мм,

где z=15 - число тел качения в подшипнике;Ш=18 мм - диаметр шарика.

Н/мм

 Н/мм

Получили радиальную жесткость опор:

передней jA=8 105 Н/мм;

задней jB=3,5 105 Н/мм.

.3 Расчет шпиндельного узла на точночть

Вычислим радиальное перемещение переднего конца шпинделя [2]:

,

где 1 - перемещение, вызванное изгибом тела шпинделя;

- перемещение, вызванное податливостью опор;

- сдвиг, вызванный защимляющим моментом.

Когда приводной элемент расположен на задней консоли на расстоянии с от задней опоры, перемещение переднего конца шпинделя с учетом защимляющего момента в передней опоре [2]:

где Е=2,1 105 МПа - модуль упругости материала шпинделя;

,3 - коэффициент защимления в передней опоре;- среднее значение осевого момента инерции сечения консоли, мм4;- среднее значение осевого момента инерции сечения шпинделя в пролете мужду опорами, мм4.

Определим осевые моменты инерции:

мм4,

где d2=80 мм - диаметр шпинделя в передней опоре;=46 мм - диаметр отверстия в шпинделе.

 мм4,

где d1 , d2- наружный и внутренний диаметры шпинделя в задней опоре, мм.

∆ = 8,4 мкм  [∆]=11 мкм

.4 Расчет шпинделя на виброустойчивость

Приближенный расчет собственной частоты шпинделя, не имеющего больших сосредоточенных масс, можно проводить по формуле [3]:

, с-1,

где т=80 кг - масса шпинделя;

- относительное расстояние между опорами:

- коэффициент, зависящий от .

Гц

Полученная частота собственных колебаний удовлетворяет требованиям к данному типу станков.

6. Выбор системы смазывания станка, привода

Смазочная система представляет собой совокупность устройств для подачи смазочного материала к трущимся поверхностям и возврата его в резервуар. В станке применена централизованная циркуляционная система подачи смазочного материала разбрызгиванием и струйным методом.

В узлы с электромагнитными муфтами смазочный материал подводят для того, чтобы смазывать трущиеся поверхности их деталей, удалять продукты изнашивания и отводить теплоту, выделяющуюся вследствие потерь энергии в катушках и дисках муфт, а также в зубчатых передачах и подшипниках. Подвод масла к муфтам осуществляется внутренним способом через центральные отверстия, просверленные в валу, на котором находится муфта.

Подшипники, на которых установлены зубчатые колеса, связанные с муфтами, смазываются струей масла через радиальные отверстия, просверленные в валу. В соответствии с габаритами электромагнитных муфт, установленных в коробке скоростей Э1М07.2, Э1М08.2 и Э1М10.2 подача масла должна быть не менее 0,4…0,5 л/мин.

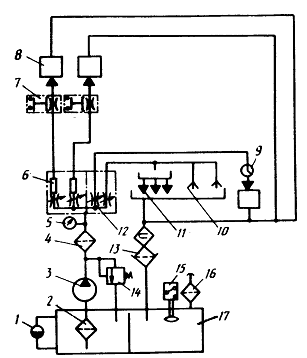

Рисунок 7 - Схема импульсной централизованной смазочной системы дроссельного дозирования: 1-указатель уровня смазочного материала; 2-приемный фильтр; 3-насос; 4-фильтр напорной магистрали; 5-манометр; 6-смазочный       дроссельный блок; 7-реле расхода смазочного материала; 8-точки смазывания; 9-указатель потока; 10-точки смазывания с форсункой; 11-точки смазывания; 12-смазочный дроссельный блок; 13-сливной магнитосетчатый фильтр; 14-предохранительный клапан; 15-реле уровня; 16-воздушный фильтр резервуара; 17-резервуар

Масло применяемое для смазки должно быть чистым безкислотным, не должно содержать воды и твердых частиц. Механизмы коробки скоростей смазываются от специального насоса, подающего масло из специального резервуара. При работе станка масло, подающееся от насоса, разбрызгивается быстровращающимися колёсами и благодаря этому, подаётся на все рабочие поверхности механизма коробки скоростей

В период эксплуатации станка необходимо следить за наличием смазочного материала в резервуаре недопуская падения его ниже 1/3 от уровня, обозначенного на маслоуказателе, а так же следить за работой маслонасосов по указателям.

Систему смазывания шпинделя жидким материало выбираем исходя из его быстроходности

=80 5000=4 105 мм мин-1

где d=80 мм - диаметр шпинделя в передней опоре;=5000 мин-1 - максимальная частота вращения шпинделя.

Применяем циркуляционное смазывание, осуществляемое системой, общей для шпинделя и коробки скоростей. Подвод смазочного материала непосредственно к подшипникам шпинделя производится чере отверстия в буксе задней опоры и отверстия в корпусе у передней опоры. Контроль смазки шпинделя производится через смотровое окно в крышке шпиндельной бабки..

7. Техника безопасности при работе на станке

Персонал, допущенный в установленном на предприятии порядке к работе на станке, а также к его наладке и ремонту обязан:

пройти инструктаж по технике безопасности в соответствии с заводскими инструкциями, разработанными на основании руководства по эксплуатации и типовых инструкций по охране труда;

ознакомиться с общими праввилами эксплуатации и ремонта станка и указаниями по безопасности труда, которые содержатся в настоящем руководстве, руководстве по эксплуатации электрооборудования и в эксплуатационной документации, прилагаемой к устройствам и комплектующим изделиям, входящим в состав станка.

Подготовка станка к работе:

проверить заземление станка и соответствие напряжения в сети и электрооборудовании станка;

ознакомиться с назначением всех органов управления;

проверить на холостом ходу станка: исправность сигнальных, кнопочных и тормозных устройств; правильность работы блокировочных устройств; исправность системы смазки и системы охлаждения; наличие на станке жестких упоров, ограничивающих перемещение суппортов.

При работе станка необходимо руководствоваться установленными для данного станка режимами резания. Изменение числа оборотов шпинделя не зависит от поворота револьверной головки и производится автоматически при помощи командоаппарата. По возможности следует применять много инструментальные державки. Вертикальные суппорты нельзя применять для фасонирования широким резцом.

Наиболее часто встречающаяся неисправность коробки скоростей - выход из строя элекромуфт в следствие обрыва в обмотке катушки или межвиткового замыкания, что вызывается перегревом электромуфт или их некачественным изготовлением. При выходе из строя любой электромуфты следует проверить токопроводящую цепь и сопротивление обмотки катушки. Перегрев элементов коробки скоростей происходит чаще всего из-за неправильного выбора режима переключения электромуфт.

Для надежной работы коробки скоростей необходимо обеспечить бесперебойную подачу масла внутрь валов; обеспечить плотное прилегание щеток к токоведущим кольцам электромуфт. периодически щетки следут зачищать или менять.

При неисправности любого элемента кинематической цепи коробки включение электродвигателя недопустимо.

Литература

1 Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин: Учебное пособие для машиностроительных специальностей ВУЗов. - 4-е изд., перераб. и доп. - М.: Высшая школа, 1985.

Кочергин А.И. Конструирование и расчет металлорежущих станков и станочных комплексов. Курсовое проектирование. Учебное пособие для ВУЗов. - Мн.: Вышэйшая школа, 1991.

Металлорежущие станки: Учебник для машиностроительных ВТУЗов/Под ред. В. Э. Пуша. - М.: Машиностроение, 1985.

Санюкевич Ф.М. Детали машин. Курсовое проектирование: Учебное пособие - Брест: БГТУ, 2003.

Справочник технолога-машиностроителя./Под. ред. А. Г. Косиловой и Р. К. Мещерякова. М.:Машиностроение, 1972.

Шейнблит А.Е. Курсовое проектирование деталей машин: Учебное пособие.-2-е изд. перераб. и доп. - Калининград: Янтар. Сказ, 1999.
