Расчет фильтрующей центрифуги

Расчет фильтрующей центрифуги

Введение

Современное химическое предприятие - это сложный комплекс машин и оборудования, в который входят аппараты и машины, предназначенные для химических процессов; емкостное оборудование для хранения жидкостей и газов; трубопроводы; машины для перемещения жидкостей и газов; машины для транспортировки твердых сыпучих продуктов и т.д.

Рациональная конструкция машины и аппарата должна удовлетворять производственным, конструктивным и технико-экономическим требованиям, а также технике безопасности. Удовлетворить всем этим требованиям в максимальной степени не всегда возможно, поэтому задача заключается в том, чтобы создать наиболее приемлемую конструкцию, которая отвечала бы техническим условиям.

В данных задачах мы произведём требуемые расчёты фильтра периодического действия, фильтрующей центрифуги периодического действия и колонны с решётчатыми (провальными) тарелками.

Задача №1

Рассчитать среднюю производительность фильтра периодического действия.

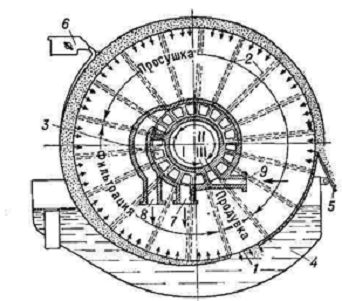

Рисунок 1. Барабанный фильтр периодического действия: 1 - барабан; 2 - перегородки; 3 - распределительная головка (золотниковый механизм); 4 - корыто; 5 - нож для срезания осадка; 6 - распределитель воды для промывания осадка; 7, 8 - трубы для откачки соответственно отфильтрованной жидкости и промывной воды; 9 - труба для подачи сжатого воздуха.

Исходные данные:

Марка - ЛВАж40К;

Допускаемый перепад давления при фильтровании ∆p_g - 3*105 Па;

Высота слоя осадка h_ос - 6 мм;

Массовая концентрация твёрдой фазы x_m - 1,8 %;

Плотность жидкой фазы с_ж - 1000 кг/м³;

Плотность твёрдой фазы с_т - 3050 кг/м³;

Динамическая вязкость фильтрата м - 0,81*10³ Па*с;

Константа А - 24,80*10⁹;

Показатель степени сжимаемости осадка n - 0,27;

Сопротивление фильтрующей перегородки; массовая влажность осадка после фильтрации r_ф.п. - 44*10⁹ 1/м;

Скорость фильтрования W - 65 %;

Время сушки осадка ф_с - 60 с;

Затраты времени на проведение вспомогательных операций ф_в - 1920 с;

Тип процесса - ОН (Осветление с намывным слоем);

Площадь F_ф - 40 м²;

Давление фильтрования ∆р_o - 3*10^-5 Па;

Толщина листа рамы - 32 мм;

Шаг между фильтрующими элементами t - 100 мм;

Число фильтрующих элементов - 13;

Вход суспензии d_у - 100 мм.

Решение:

В результате расчёта, получаем следующие значения вспомогательных величин: с_ос= 9291 кг/м³; x_в = 18,9 кг/м³; x_o = 0,0583.

с_ос= с_т/с_ж = 3,05 = 9291 кг/м³;

x_o= ʋ_oc = x_m*с_ж = 0,0583.

Удельное сопротивление осадка при конечном давлении фильтрования:

∆p=3*10⁵Па; равно:

r_в = 1,13*10⁹(2*10⁵)^0,41 = 2,26*10¹¹ м/кг.

Объём фильтрата, полученного за время фильтрования:

ʋ_ф.уд.= h_ос/x_o = 6*10^-3/0,0583 = 0,1 м³/м².

Скорость фильтрования в конце процесса с учётом соотношения:

Ориентированное время фильтрования:

Средняя производительность фильтра по фильтрату во время процесса фильтрования:

Средняя производительность фильтра по суспензии:

V_c.cр.= V_ф.ср.(1+x_o) = 5*10^-3(1+0,0583) = 5,29*10^-3 м³/с.

Задача №2

Рассчитать среднюю производительность фильтрующей центрифуги периодического действия на основании исходных данных, полученных на лабораторной центрифуге.

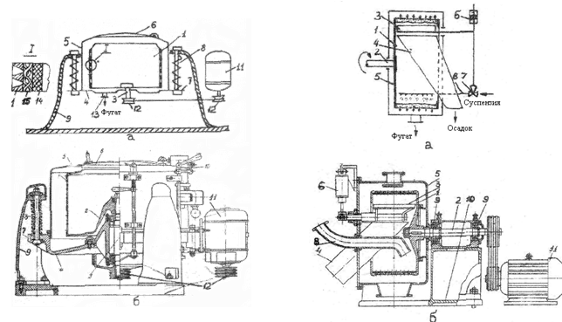

Рисунок 2. Трехколонная фильтрующая центрифуга периодического действия с верхней выгрузкой осадка: устройство а, вид и разрез б: 1 - Перфорированный барабан. 2 - Днище барабана. 3 - Вал. 4 - Дно станины. 5 - Неподвижный кожух. 6 - Крышка кожуха. 7 - Станина. 8 - Пружинные тяги, на которых подвешена центрифуга. 9 - Три опор­ные колонны. 10 - Ручной тормоз. 11 - Электродвигатель. 12 - Шкивы привода. 13 - Штуцер для фугата. 14 - Фильтрующая ткань. 15 - Проволочная дренажная сетка.

Исходные данные:

Тип центрифуги - ФМД - 120;

Массовая концентрация твёрдой фазы x_m - 12%;

Плотность твёрдой фазы с_т - 1340 кг/м³;

Плотность жидкой фазы с_ж - 995 кг/м³;

Вязкость жидкой фазы м - 0,87*10³ Па*с;

Удельное объёмное сопротивление осадка r_о - 7,3*10^-11 1/м²;

Сопротивление фильтрующей перегородки r_ф.п. - 11,6*10^-9 1/м²;

Отношение объёма осадка к объёму загруженной суспензии x₁ - 0,28;

Порозность осадка е_ос - 0,56;

Удельный объём промывной жидкости ʋ_пр.ж. - 1,2*10³м³/кг;

Вязкость промывной жидкости м_пр - 0,87*10³ Па*с;

Время сушки осадка на лабораторной центрифуге ф_с - 90 с;

Время, затрачиваемое на вспомогательные операции в промышленной центрифуге ф_в - 300 с;

Внутренний диаметр D_в - 1200 мм;

Длина барабана L - 500 мм;

Рабочая ёмкость барабана ʋ_р - 0,25 м³;

Предельная загрузка m_c - 375 кг;

Максимальная частота вращения n - 15,8 1/с;

Фактор разделения F_r - 605;

Решение:

Угловая скорость вращения барабана:

щ=2рn=2*3,14*15,8=99 1/с;

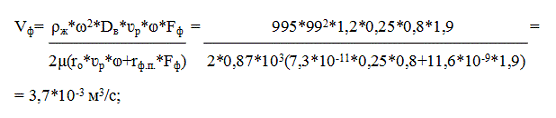

Производительность центрифуги по фильтрату в режиме постоянной скорости фильтрования, приняв коэффициент заполнения барабана осадком ⱷ = 0,8:

Производительность по суспензии в период загрузки:

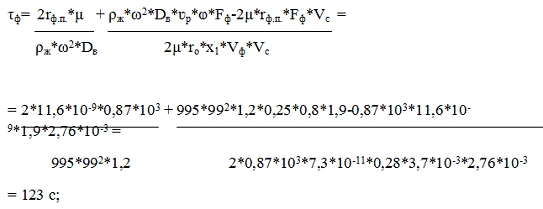

Время фильтрования:

Время промывки осадка:

Время сушки осадка на промышленной центрифуге, учитывая увеличение его толщины по сравнению с лабораторными опытами:

ф_с.п.= ф_с*1,4=90*1,4=126 с;

Время полного цикла обработки суспензии на центрифуге:

ф_ц= ф_ф+ф_пр+ф_с.п.+ф_в=123+139+126+300=688 с;

Средняя производительность центрифуги по суспензии:

V_с.ср.= V_c*ф_ф/ф_ц=276*10^-3*123/688=4,93*10^-3 м³/с.

Задача №3

Провести гидравлический расчёт и подобрать стандартизированную колонну.

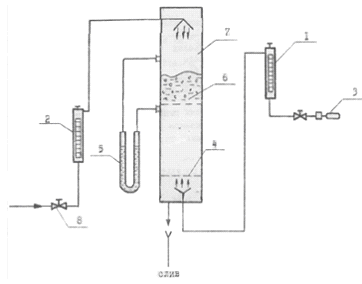

Рисунок 3. Колонна с решётчатыми (провальными) тарелками: 1,2 - ротаметр; 3 - компрессор; 4 - распределительная решетка; 5 - манометр; 6 - тарелка; 7 - колонна; 8 - регулировочный вентиль.

Исходные данные:

Тип тарелки - провальная;

Нагрузка колонны по по пару G_п - 81,6*10^-3 кг/ч;

Нагрузка колонны по жидкости G_ж - 79,6*10^-3 кг/ч;

Плотность пара с_п - 6,3 кг/м³;

Плотность жидкости с_ж - 790 кг/м³;

Поверхностное натяжение жидкости у - 36*10³ Дж/м²;

Вязкость пара м_п - 1,8*10⁵ Па*с;

Вязкость жидкости м_ж - 4*10³ Па*с;

Число ступеней изменения концентрации n_ст - 6.

Решение:

По данным таблицы:

Толщина листа тарелки д - 2 мм;

Ширина щели b - 4 мм;

Шаг расположения щелей t - 16 мм;

Относительное свободное сечение f_о - 0,14;

Расстояние между тарелками H_т - 600 мм.

Рассчитываем максимально допустимую скорость пара в колоне:

Здесь доля площади отверстий, занятая стекающей жидкостью, составит:

Коэффициент сопротивления тарелки:

ж = 1,75(1-f_о)²*(b/д)^0,2 = 1,75(1-0,14)²*(4/2)^0,2 = 1,48;

Диаметр колонны:

Принимаем диаметр колонны: D = 1100 мм.

Для расчёта высоты пены на тарелке найдём поправочный коэффициент, учитывающий распределение давлений в зонах пара и стекающей жидкости:

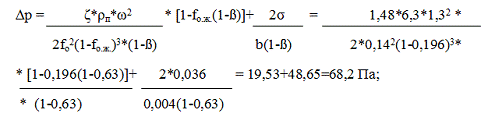

В этом случае общее сопротивление орошаемой тарелки:

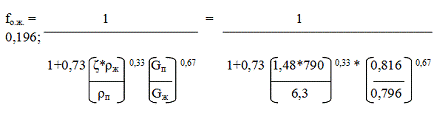

Объёмная доля жидкости в пене, образовавшейся на провальной тарелке:

Высота динамической пены, образующейся на тарелке:

При высоте сепарационного пространства h_c=H_т - h_пн = 0,6-0,32=0,28 м;

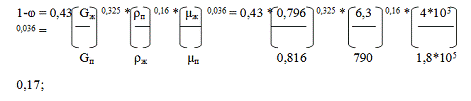

Величина относительного уноса:

Заключение

фильтр центрифуга колонна тарелка

В данных задачах мы рассчитали среднюю производительность фильтра периодического действия, а так же его скорость фильтрования, объём фильтрата, полученного за время фильтрования и время фильтрования.

У фильтрующей центрифуги мы рассчитали её среднюю производительность, угловую скорость вращения барабана, производительность центрифуги по фильтрату в режиме постоянной скорости фильтрования, производительность по суспензии в период загрузки, время фильтрования, время промывки осадка, время сушки осадка и время полного цикла обработки суспензии на центрифуге.

У колонны с решётчатыми (провальными) тарелками произвели гидравлический расчёт, нашли максимально допустимую скорость пара в колонне, коэффициент сопротивления тарелки, диаметр колонны, высоту пены, расстояние между тарелками и величину относительного уноса.
