Коэффициент
загрузки оборудования (Кз.о)
|
0,8
|
0,8
|
0,8
|
0,8
Tн.i.
+ (2.12)
Организация производственного процесса партиями
предусматривает использование последовательно-параллельного вида движений
предметов труда. При механизации и автоматизации производства чаще всего
применяются последовательно-параллельный вид движений, так как он обеспечивает
такое частичное совмещение времени выполнения смежных операций, при котором вся
изготавливаемая партия деталей проходит через каждую операцию без каких-либо
перерывов. Детали с операции на операцию, передаются поштучно или небольшими
транспортными партиями. Оборудование работает непрерывно, может работать в
автоматическом режиме.
Длительность производственного цикла при
использовании последовательно-параллельного вида движений партий деталей определяют
по формуле
производство технологический
себестоимость продукция
tц.j
= Pj
-
(Pj - 1) (2.13)
где Pj
- величина партии деталей j-го
типоразмера (наименования), шт.;
ton.
- оперативное время на i-й
операции j-го типоразмера
деталей, мин;
tкор -
минимальное оперативное время на каждой паре смежных операций (если на операции
установлено несколько станков, то tоn
делится
на количество станков), мин;
m - количество
операций технологического процесса изготовления деталей.
Произведем расчет длительности производственного
цикла по базовому варианту
tц.j
=
126*-(126-1)*(3,03+7,6+8,9)
=1934,73 (мин)
tц.j
=
50*
- (50-1)*(3,03+7,6+8,9) =779,73 (мин)
tц.j
=
43*
- (43-1)*(3,03+7,6+8,9) =673,13 (мин)
tц.j
=
25*
- (25-1)*(3,03+7,6+8,9) =399,53 (мин)
Произведем расчет длительности производственного
цикла по проектируемому варианту
tц.j
=
166*-(166-1)*(2,3
+6,4+7,4) = 2182,4 (мин)
tц.j
=
60*-(60-1)*(2,3
+6,4+7,4) = 799,1 (мин)
tц.j
=
52*-(52-1)*(2,3+6,4+7,4)
= 694,7 (мин)
tц.j
=
29*-(29-1)*(2,3+6,4+7,4)
= 394,55 (мин)
3. Планирование и расчет производственной
площади участка, выбор типа задания
3.1 Планировка производственного участка
Планировка участка обычно сочетается с выбором
средств межоперационного транспорта. Она должна отвечать принципу
прямоточности, т.е. предусматривать возможность передачи деталей между станками
по кратчайшему расстоянию с наименьшими затратами времени и наименьшим
использованием производственной площади. Этому требованию, как правило,
удовлетворяет расстановка оборудования на участке в последовательности операций
технического процесса.
При планировке необходимо предусматривать:
· Удобные подходы к станкам
(оборудования) для проведения ремонта и обслуживания;
· Площади для размещения
магазина-накопителя деталей (МД) и подходы к ним;
· Площади для размещения устройств
ЧПУ, устройств управления ПР (УУР), магазинов хранения инструментов (МИ) и
приспособлений (МП);
· Места для проведения контроля
качества продукции (КК)
Это дополнительная площадь определяется с
помощью коэффициента
Коэффициент, учитывающий дополнительную площадь,
занимаемую металлорежущим оборудованием
Площадь,
занимаемая станком по габаритам
|
Коэффициент,
учитывающий дополнительную площадь
|
До
2
|
4,0
|
От
2 до 4
|
3,5
|
От
4 до 6
|
3,0
|
От
6 до 10
|
2,5
|
От
10 до 20
|
2,0
|
Свыше
20
|
1,5
|
Расстановка оборудования зависит от характера
обрабатываемых деталей, вида используемого оборудования, вида транспортных
средств, уровня механизма и автоматизации транспортировки объектов
производства, степени и характера участия человека в производственном процессе,
постоянства и разнообразия номенклатуры обрабатываемых деталей и других
факторов.
Планировка участка зависит от вида организации
транспортной сети, т.е. схемы грузопотоков. Существуют три основные схемы
грузопотоков:
1) Прямоточно-возвратная;
) С замкнутой трассой;
) С разветвленной трассой.
В соответствии с этим и выбирается форма
компоновки оборудования (прямоточная, круговая, П-образная, Г-образная, V-образная
и т.д.).
При формировании участков с прямоугольной формой
компоновки технологическое оборудование располагают вдоль прямоточно-возвратной
трассы в одну и несколько линий (линейная компоновка), транспортные средства
перемещаются по напольным или подвесным направляющим трассы. Если в качестве
транспортного средства используются подвижной ПР, тогда компоновка участка
выглядит как на рисунке. Если участок не роботизирован, то по указанной трассе
могут перемещаться с грузом электрокары, ручные тележки, можно применять
мостовые краны (детали тяжелые) и осуществлять ручную передачу деталей (детали
мелкие и легкие) с одного рабочего места на другое. При этом форма компоновки
остается прямоугольной.
При формировании участков с круговой формой
компоновки технологическое оборудование располагают по окружности, в центре
которой устанавливают промышленный робот для выполнения вспомогательных
технологических операций, если участок роботизирован. Если участок не
роботизирован, в центре находится рабочий-многостаночник, который выполняет
ручные операции.
П-образные и Г-образные формы компоновки
технологического оборудования используют для сокращения продолжительности
участков прямоугольной формы, если они превышают длину пролета цеха (участка),
и более компактного расположения оборудования, особенно в случае использования
многостаночного обслуживания, многооперационных технологических процессов
изготовления деталей и схем замкнутых трасс транспортной сети.
Для механической обработки деталей можно
использовать и линейно-круговые компоновки оборудования участков.
3.2 Расчет производственной площади участка
После проведения планировки и исходя из
характеристики оборудования (приложение 8-10) необходимо определить
производственную площадь участка по базовому и проектируемому вариантам. Расчет
производится в табличной форме. После этого определяют вспомогательную площадь,
занимаемую настройщиками инструмента, сборщиками приспособлений, кладовыми,
бытовыми и административными помещениями. При определении производственной
площади подвижного робота следует, учитывает как габаритные размеры
транспортного средства, так и площадь, необходимую для его перемещения (если
участок роботизирован - то площадь трассы).
Таблица 5
Расчет
производственной площади участка
|
Наименование
оборудования
|
Модель
(марка)
|
Габаритные
размеры, мм.
|
Количество
единиц
|
Кдл
|
Производственная
площадь участка
|
Базовый
вариант
|
1.Станки
вертикально-фрезерные
|
65А60Ф4-11
|
3620х4785
|
1
|
2,0
|
34,64
|
2.Полуавтоматы
токарные
|
1А751ФЗ
|
4330х4330
|
1
|
2,0
|
37,5
|
3.Полуавтомат
кругло-шлифовальный
|
ЗУ12ВФ11
|
3040х2300
|
1
|
2,5
|
17,48
|
4.Шлице-шлифовальные
станки
|
З45А-01
|
1800х1200
|
1
|
3,5
|
7,56
|
Итого
|
|
|
4
|
|
97,18
|
Проектируемый
вариант
|
1.Станки
вертикально-фрезерные
|
65А80ПМФ4
|
3620х4785
|
1
|
2,0
|
34,6
|
2.Модуль
гибкий производственный токарный
|
16Б16Т1С1РМ1
|
2710х1870
|
1
|
3,0
|
15,2
|
3.Полуавтомат
кругло-шлифовальный
|
ЗМ152МФ2-01
|
2780х1470
|
1
|
3,0
|
12,26
|
4.Шлицешлифовальный
станок
|
МЗ45АР-01Б
|
2150х1275
|
1
|
3,5
|
9,59
|
Итого
|
|
|
4
|
|
71,65
|
3.3 Обоснование выбора типа здания
Выбор типа здания при организации гибкого
автоматизированного производства и его обособление осуществляются так же, как
при организации поточного и не поточного производства.
4. Расчет мощности, потребляемой оборудованием
Расчет установленной мощности (Pуст),
потребляемой оборудованием всех видов, производится в табличной форме.
Таблица 6
Расчет
установленной мощности, потребляемой оборудованием
|
Наименование
оборудования
|
Модель
(марка)
|
Количество
единиц
|
Установленная
мощность, кВт
|
|
|
|
Единицы
оборудования
|
Используемого
оборудования
|
Базовый
вариант
|
1.Станки
вертикально-фрезерные
|
65А60Ф4-11
|
1
|
20,0
|
20,0
|
2.Полуавтоматы
токарные
|
1А751ФЗ
|
1
|
45,0
|
45,0
|
3.Полуавтомат
кругло-шлифовальный
|
ЗУ12ВФ11
|
1
|
5,5
|
5,5
|
4.Шлице-шлифовальные
станки
|
З45А-01
|
1
|
4,5
|
4,5
|
Итого
|
|
4
|
|
75
|
Проектируемый
вариант
|
1.Станки
вертикально-фрезерные
|
65А80ПМФ4
|
1
|
20,0
|
20,0
|
2.Модуль
гибкий производственный токарный
|
16Б16Т1С1РМ1
|
1
|
11,0
|
11,0
|
3.Полуавтомат
кругло-шлифовальный
|
ЗМ152МФ2-01
|
1
|
15,0
|
15
|
4.Шлицешлифовальный
станок
|
МЗ45АР-01Б
|
1
|
10,0
|
10,0
|
Итого
|
|
4
|
|
56
|
5. Расчет численности производственного
персонала
5.1 Расчет численности операторов, осуществляющих
наблюдение за работой технологического оборудования
Расчет численности оператора производится исходя
из трудоемкости годового объема работы, эффективного фонда времени работы на
обслуживание рабочего места и наблюдение за работой оборудования
многостаночного обслуживания.
Численность операторов по базовому варианту
рассчитывают по формуле
Чоп.i
=
(5.14)
где -
коэффициент, учитывающий затраты времени оператора на обслуживание рабочего
места (в пределах 0,06 - 0,07);
- коэффициент,
учитывающий затраты времени оператора на отдых и личные надобности (в пределах
0,025 - 0,04);
Н - номенклатура обрабатываемых деталей;
Кв - коэффициент выполнения норм
выработки оператором (обычно применяется в единицу);
Ноб - норма обслуживания (число
станков, обслуживаемых одним оператором, исходя из технологии)
- годовой
эффективный фонд времени работы одного рабочего-оператора.
Определим численность операторов по каждой
операции по базовому варианту
Чоп.i
= =
=
2 (чел.)
Чоп.i
=
=
=
2 (чел.)
Чоп.i
=
= =
=
2 (чел.)
Чоп.i
=
= =
=
2 (чел.)
Определим численность операторов по
проектируемому варианту
Чоп.i
= =
=
1 (чел.)
Чоп.i
= =
=
1 (чел.)
Чоп.i
= =
=
1 (чел.)
Чоп.i
= =
=
1 (чел.)
= FнКп
(5.16)
где Кпр - коэффициент, учитывающий
все плановые невыходы рабочего на работу (очередной отпуск, декретный отпуск,
выполнение государственных обязанностей, болезни и др.), зависит от
продолжительности очередного отпуска (при продолжительности отпуска 24 дня Кпр
= 0,87)
Для проверки правильности расчета используют
формулу
Ч’оп.i
= КсмСпр.iКсп
, (5.17)
где Спр.i
- принятое количество единиц оборудования на i-й операции;
Ксп - коэффициент, учитывающий
списочную численность рабочих-операторов (Ксп=1,1)
Ч’оп.i
= 2*1*1,1 = 2,2
Если при расчете численности операторов по базовому
варианту при Ноб =1 Ч’оп.i
> Чоп.i
,
количество операторов принимают равным Ч’оп.i
.
Численность операторов по проектируемому
варианту определяют по формуле
Чоп = ,
(5.18)
где α
- коэффициент, учитывающий затраты времени оператора на наблюдение за работой
оборудования (в пределах 0,05 - 0,15);
m - количество
операций технологического процесса изготовления деталей.
Определим численность операторов по каждой
операции по базовому варианту
Чоп = =
=
2 (чел.)
Чоп = =
=
2 (чел.)
Чоп = =
=
2 (чел.)
Чоп = =
=
2 (чел.)
Определим численность операторов по каждой
операции по проектируемому варианту
Чоп. = =
=
1 (чел.)
Чоп. = =
=
1 (чел.)
Чоп. = =
=
1 (чел.)
Чоп. = =
=
1 (чел.)
5.2 Расчет численности наладчиков оборудования
Затраты времени наладчиков оборудования
складываются из времени на наладку оборудования, ежесуточного времени на
проверку работы модуля по тестопрограммам и профилактику. Следовательно,
численность наладчиков определяют по формуле
Чн = =
,
(5.19)
где tн.i
-
суммарное время на переналадку оборудования на каждой i-й
операции при переходе от одной детали к другой, мин;
nпер -
количество переналадок оборудования в год на каждой i-й
операции;
Tmc
- время, затрачиваемое на тестопрограммы и профилактику, ч (в пределах 1 - 1,5
ч/день);
F’н -
номинальный фонд времени, дней;
Кn.o
-
коэффициент, учитывающий простои оборудования в плановых ремонтах;
T’н.i
-
фонд времени, затрачиваемый на переналадку оборудования на i-й
операции, ч;
- эффективный фонд
времени работы наладчика, ч.
Произведем расчет численности наладчиков по
базовому варианту
Чн = =
=
1 (чел.)
Определим расчет численности наладчиков по
проектируемому варианту
Чн = =
=
1 (чел.)
5.3 Расчет численности рабочих по настройке
инструмента
Численность рабочих - настройщиков инструмента
определяют исходя из годового времени настройки инструмента вне станка по
формуле
Чн.и = ,
(5.20)
где tн.и
- среднее время настройки единицы инструмента, ч
(в пределах 0,5 - 1,5 ч);
h - среднее
количество инструмента в наладке по операциям на одну партию деталей, шт (равно
количество операций);
nпер
- количество переналадок оборудования при переходе от обработки одной партии
деталей к другой. Определим численность настройщиков инструмента по базовому
варианту
Чн.и = =
5 (чел.)
Аналогичные данные по проектируемому варианту
5.4 Расчет численности сборщиков приспособлений
Численность сборщиков приспособлений
рассчитывают исходя из затрат времени на сборку приспособлений в течение планового
периода (года) по формуле
Чн.с = ,
(5.21)
где tсб
- среднее время сборки-разборки одного приспособления, ч (в пределах 1 - 2,5
ч);
h - количество
приспособлений на одну партию деталей, шт.
Произведем расчет численности сборщиков
Чн.с = =
=
6 (чел.)
Аналогичные данные по проектируемому варианту
5.5 Расчет численности транспортных рабочих
Численность транспортных рабочих определяют по формуле
Чтр = ,
(5.22)
где tтр
-
время транспортировки одной детали от одной операции к последующей, мин (в
пределах 0,5 - 1 мин)
Определим численность транспортных рабочих
Чтр = =
=
2 (чел.)
В случае роботизации транспортных операций
количество операторов по обслуживанию робоэлектрокаров устанавливают исходя из
расчета пять-семь робоэлектрокаров на одного партнера.
5.6 Расчет численности ремонтного персонала и
персонала по межремонтному обслуживанию
Для установления численности ремонтных рабочих
соответствующих профессий (слесарей, станочников и прочих рабочих) необходимо
определить трудоемкость по видам работ согласно нормам времени на одну ремонтную
единицу.
Трудоемкость слесарных работ ()
по вариантам рассчитывают по формуле
= ×
, (5.23)
где nк,
nc, nm,
no - соответственно
число капитальных, средних, текущих ремонтов и осмотров (для базового варианта
принять nк
= 1, nc
= 1, nm
= 4, no
=
6, для проектируемого - nк
= 1, nc
= 2, nm
= 6, no
=
9);
tк,
tc, tm,
to - соответственно
нормы времени на одну ремонтную единицу слесарных работ по капитальному,
среднему и текущему ремонтам, а также по осмотрам, нормо-ч;
tм.ц -
длительность межремонтного цикла , лет (для базового варианта tм.ц
=
6 лет, для проектируемого tм.ц
= 9 лет);
Rм.i
- категория ремонтной сложности оборудования i-й
вида (механической части) (принять соответственно вариантам);
- принятое
количество единиц оборудования i-го
вида (принять соответственно вариантам), шт;
k - количество видов
оборудования.
Определим трудоемкость слесарных работ для
базового варианта
= х
(32,5+32,0+17,5+12,5)*(1+1+1+1) = 4,3*94,5*4 = 1625,4 (нормо-часов)
Определим трудоемкость слесарных работ для
проектируемого варианта
= х
(25,0+17,5+15,5+24,0)*(1+1+1+1) = 6,15*82*4 = 2017,2 (нормо-часов)
Среднегодовая трудоемкость работ по
межремонтному обслуживания по всем видам работ определяют по формуле
Tоб
= ×
,
(5.24)
где Ноб - норма обслуживания
ремонтных единиц при выполнении слесарных (=500),
станочных (=1650) и прочих (=1000)
работ на одного рабочего в смену.
Произведем расчет среднегодовой трудоемкости
работ по межремонтному обслуживанию для базового варианта
Tоб =
х
(32,5+32,0+24,5+12,5)*(1+1+1+1) = 0,2*101,5*4 = 81,2 (нормо-часов)
Произведем расчет среднегодовой трудоемкости
работ по межремонтному обслуживанию для проектируемого варианта
Tоб =
х
(25,0+17,5+15,5+24,0)*(1+1+1+1) = 0,2*82*4 = 65,6 (нормо-часов)
Среднегодовую трудоемкость слесарных работ по
электрической часть исчисляют по формуле
= ×
,
(5.25)
где -
норма обслуживания ремонтных единиц при выполнении слесарных работ по
электрической части на одного рабочего в смену (650)
Rэ.i
- категория ремонтной сложности оборудования i-го
вида (электрической части).
Определим среднегодовую трудоемкость слесарных
работ по электрической части для базового варианта
= х
(32,5+32,0+24,5+12,5)*(1+1+1+1) = 0,6*101,5*4 = 243,6(нормо-часов)
Определим среднегодовую трудоемкость слесарных
работ по электрической части для проектируемого варианта
= х
(25,0+17,5+15,5+24,0)*(1+1+1+1) = 0,6*82*4 = 196,8 (нормо-часов)
Численность слесарей, электрослесарей,
станочников и прочих рабочих, необходимых для выполнения ремонтных работ, определяют
по формулам:
= ;
=
;
(5.26)
где ,
,-
соответственно трудоемкость слесарных, электрослесарных, станочных и прочих
ремонтных работ, нормо-ч;
Кв - коэффициент выполнения норм
времени (в пределах 1,1 - 1,2).
Определим численность слесарных,
электрослесарных рабочих
Слесарные:
По базовому варианту
= =
0,49 = 1 (чел.)
По проектируемому варианту
= =
0,62 = 1 (чел.)
Электрослесарные:
По базовому варианту
= =
0,07 = 1 (чел.)
По проектируемому варианту
= =
0,06 = 1 (чел.)
Общее количество ремонтных работ по вариантам
определяют по формуле
Чрем = +
. (5.27)
Определим количество ремонтных работ по
вариантам
По базовому варианту
Чрем = 1 + 1 = 2 (чел.)
По проектируемому вариант
Чрем = 1 + 1 = 2 (чел.)
5.7 Расчет общей численности рабочих
Общую численность рабочих рассчитывают по
формуле
Чобщ
= Чоп.i
+ Чоп + Чн + Чн.и
+ Чн.с
+ Чтр + + +
Чрем (5.28)
Определим среднегодовую трудоемкость слесарных
работ по электрической части для базового варианта
Чобщ
=
2 + 2 + 2 + 2 + 2 + 2 + 2 + 2 + 1+ 5 + 6 + 2 + 1 + 1 + 2 = 34 (чел.)
Определим среднегодовую трудоемкость слесарных
работ по электрической части для проектируемого варианта
Чобщ
=
1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1+ 5 + 6 + 2 + 1 + 1 + 2 = 26 (чел.)
6. Расчет капитальных вложений
6.1 Расчет затрат на строительство здания под
производственный участок
Стоимость здания, занимаемого производственным
участком (производственного и вспомогательного назначения), определяют исходя
из общей площади, затрат на 1 м2 и типа здания. Расчет производится
в табличной форме
Таблица 7
Элементы
расчета
|
Площадь
здания, м3
|
Стоимость
1 м2 здания, у.е.
|
Стоимость
здания, у.е.
|
Норма
амортизации, %
|
Сумма
амортизационных отчислений, у.е.
|
Базовый
вариант
|
1.Производственная
площадь
|
250
|
170
|
42500
|
2,7
|
1148
|
2.Вспомогательная
площадь (37% производственной площади)
|
250
|
250
|
62500
|
3,1
|
1938
|
Итого
|
500
|
|
105000
|
3086
|
Проектируемый
вариант
|
1.Производственная
площадь
|
170
|
170
|
28900
|
2,7
|
780
|
2.Вспомогательная
площадь (37% производственной площади)
|
250
|
250
|
62500
|
3,1
|
1938
|
Итого
|
420
|
|
91400
|
|
2718
|
6.2 Расчет затрат на технологическое
оборудование и транспортные средства
Затраты на технологическое оборудование
определяют исходя из оптовой цены единицы оборудования и количества единиц
оборудования данной модели.
Цены на оборудование, промышленные работы и транспортные
средства устанавливают по прейскурантам. К прейскурантной цене добавляют
затраты на упаковку, транспортировку и монтаж (УМТ), которые определяют как
процент от стоимости оборудования (10-15%). Расчет амортизационных отчислений
производится исходя из балансовой (первоначальной) стоимости и норм амортизации
по каждому виду оборудования
Для определения затрат на технологическое
оборудование составляют спецификацию.
6.3 Расчет затрат на энергетическое оборудование
Затраты на силовое энергетическое оборудование
(электрогенераторы, электрические трансформаторы и др.), его монтаж, упаковку и
транспортировку при укрупненных расчетах определяют исходя из норматива 45 у.е.
на 1 кВт установленной мощности технологического и транспортного оборудования
6.4 Расчет затрат на комплект дорогостоящей
оснастки, УСПО и инструмента
Затраты на дорогостоящую оснастку, УСПО,
инструмента (первоначальный фонд) принимают в размере 10% балансовой
(первоначальной) стоимости технологического оборудования
6.5 Расчет затрат на измерительные и
регулирующие приборы
Для механической обработки деталей используют
много различной измерительной техники, регулирующих устройств и систем контроля
за состоянием режущего инструмента. В каждом отдельном случае выбирают
необходимую номенклатуру и в соответствии с прейскурантом определяют ее оптовую
цену. В укрупненных расчетах затраты на эти виды оснащения принимают в размере
1,5 - 2,0% оптовой цены оборудования.
6.6 Расчет затрат на комплект программ
управления
Затраты на разработку комплекта программ
управления рассчитывают по формуле
Кп.у = Сm
,
(6.29)
где Сm
- среднечасовая тарифная ставка оператора-программиста, у.е./ч (Сm
= 1,055 у.е./ч);
tпр.j
- затраты времени на составление программы для деталей j-го
типоразмера (наименования) на одной операции, ч (в пределах 8-10 ч);
mj
- количество операций технологического процесса изготовления детали j-го
типоразмера (наименования);
Определим затраты на разработку комплекта
программ управления
Кп.у = 1,055*9*4 = 37,98 (у.е.)
6.7 Расчет затрат на производственный и
хозяйственный инвентарь
Затраты на производственный инвентарь (стеллаж,
магазины для деталей и заготовок, магазины для инструмента и др.) принимают в
размере 1,5-2,0% стоимости технологического оборудования, а на хозяйственный
инвентарь - в размере 15,4 у.е. на одного работающего.
6.8 Расчет производственных затрат
Производственные затраты включают расходы на
НИОКР и проектные работы по привязке модуля к условиям заказчика. В курсовой работе
их определить сложно. Для укрупненных расчетов величину этих затрат можно
принять в размере 3-5% оптовой цены технологического оборудования.
Таблица 8
Расчет
затрат на технологическое оборудование, промышленные роботы и транспортные
средства и амортизационных отчислений
|
Наименование
оборудования
|
Модель
(марка)
|
Коли-чество
единиц
|
Оптовая
цена
|
Затра-ты
на УТМ, у.е.
|
Балансовая
стоимость, у.е.
|
Норма
амортизации,%
|
Сумма
амор-тиза-ционных отчис-лений, у.е.
|
|
|
|
Единицы
|
Принятого
количества
|
|
|
|
|
Базовый
вариант
|
1.Станки
вертикально-фрезерные
|
65А60Ф4-11
|
1
|
86028
|
86028
|
12356
|
98384
|
12,2
|
12003
|
2.Полуавтоматы
токарные
|
1А751ФЗ
|
1
|
83540
|
83540
|
9650
|
93190
|
13,2
|
12301
|
3.Полуавтомат
кругло-шлифовальный
|
ЗУ12ВФ11
|
1
|
29942
|
26942
|
5563
|
32505
|
16,1
|
5233
|
4.Шлице-шлифовальные
станки
|
З45А-01
|
1
|
4250
|
4250
|
370
|
4620
|
12,5
|
578
|
Итого
|
|
4
|
|
200760
|
27939
|
228699
|
|
30115
|
Проектируемый
вариант
|
1.Станки
вертикально-фрезерные
|
65А80ПМФ4
|
1
|
104228
|
104228
|
44560
|
148788
|
12,2
|
18152
|
2.Модуль
гибкий производствен-ный токарный
|
16Б16Т1С1РМ1
|
1
|
39600
|
39600
|
6540
|
46140
|
12,2
|
5629
|
3.Полуавтомат
кругло-шлифовальный
|
ЗМ152МФ2-01
|
1
|
27457
|
27457
|
7830
|
35287
|
16,1
|
5681
|
4.Шлицешлифо-вальный
станок
|
МЗ45АР-01Б
|
1
|
9650
|
9650
|
4380
|
14030
|
12,5
|
1754
|
Итого
|
|
4
|
|
180935
|
63310
|
244245
|
|
31216
|
Таблица 9 Расчет капитальных вложений и
амортизационных отчислений
Наименование
статьи затрат
|
Условное
обозначение
|
Базовый
вариант
|
Проектируемый
вариант
|
|
|
Сумма
затрат, у.е.
|
Норма
амортизации, %
|
Сумма
амортизации, у.е.
|
Сумма
затрат, у.е.
|
Норма
амортизации, %
|
Сумма
амортизации, у.е.
|
1.Здание,занима-емое
участком
|
Кзд
|
105000
|
2,7/3,1
|
3086
|
91400
|
2,7/3,1
|
2718
|
2.Технологическое
оборудование и транспортные средства
|
Коб
|
200760
|
12,2/16,1/12,5/13,2
|
30115
|
180935
|
12,2/16,1/12,5
|
31216
|
|
3.Эенергетическое
оборудование
|
Кэ
|
75
|
8,2
|
615
|
56
|
8,2
|
459,2
|
|
4.Дорогостоящая
оснастка, УСПО и инструмент
|
Кос
|
22869,9
|
4,5
|
1029,1
|
24424,5
|
4,5
|
1099,1
|
|
5.Измерительные
и регулирующие приборы
|
Киз
|
3412,9
|
11,5
|
392,5
|
3075,9
|
11,5
|
353,7
|
|
6.Программы
управления
|
Кп.у.
|
37,98
|
-
|
-
|
36,198
|
-
|
-
|
|
7.Производственный
и хозяйственный инвентарь
|
Кпх
|
3936,5
|
18,5
|
728,3
|
3476,3
|
18,5
|
643,1
|
|
8.Предпроизводст-венные
затраты
|
Кпр
|
3441,1
|
-
|
-
|
4169,1
|
-
|
-
|
|
9.Оборотные
средства
|
Оос
|
2901522,4
|
-
|
-
|
2402313,34
|
-
|
-
|
|
Итого
|
|
15522734
|
|
35965,9
|
2709886,34
|
|
36489,1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6.9 Расчет величины оборотных средств в
незавершенном производстве
Величину оборотных средств в незавершенном
производстве по формуле
Оо.с. = КнКпер
, (6.30)
Кн - коэффициент нарастания затрат (в
пределах 0,5 - 0,7);
Кпер - коэффициент перевода рабочих
дней в году в календарные дни (для двухсменного работы - 1,4 ; для трехсменной
работы - 1,35);
Нср.j
-
величина незавершенного производства деталей j-го
типоразмера (наименование), шт;
Сц.j
- цеховая себестоимость единицы j-го
изделия, у.е.
Определим величину оборотных средств в
незавершенном производстве по базовому варианту
Оо.с. = 0,6*1,4*3454193,33 =
2901522,4
Определим величину оборотных средств в
незавершенном производстве по проектируемому варианту
Оо.с. = 0,6*1,4*2859896,83 =
2402313,34
6.10 Расчет общей величины капитальных вложений
Все затраты, связанные с капитальными
вложениями, сводят в таблицу 3.9
7. Расчет себестоимости выпускаемой продукции
Расчет на основные материалы. Затраты на
основные материалы за вычетом реализуемых отходов составляют по базовому и
проектируемому вариантам одинаковую сумму. Расчет затрат на основные материалы
(Рм) производится в табличной форме

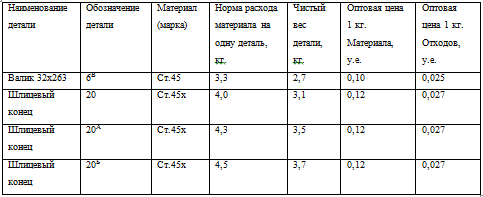

Таблица 10
Расчет
затрат на основные материалы
|
Расчетный
показатель
|
Единица
измерения
|
Номенклатура
деталей
|
|
|
N1
|
N2
|
N3
|
N4
|
1.Программа
выпуска
|
шт.
|
2300
|
2300
|
2300
|
2300
|
2.Наименование
материала
|
|
Валик
32х263
|
Шлицевый
конец
|
Шлицевый
конец
|
Шлицевый
конец
|
3.Норма
расходов на деталь
|
кг.
|
3,3
|
4,0
|
4,3
|
4,5
|
4.Чистый
вес детали
|
кг.
|
2,7
|
3,1
|
3,5
|
3,7
|
5.Отходы
на деталь (стр.3-стр.4)
|
кг.
|
0,6
|
0,9
|
0,8
|
0,8
|
6.Расход
материала на программу (стр.1*стр.3)
|
кг.
|
7590
|
9200
|
9890
|
10350
|
7.Отходы
на программу (стр.1*стр.5)
|
кг.
|
1380
|
2070
|
1840
|
1840
|
8.Оптовая
цена 1 кг материала
|
у.е.
|
0,10
|
0,12
|
0,12
|
0,12
|
9.Оптовая
цена 1 кг отходов
|
у.е.
|
0,025
|
0,027
|
0,027
|
0,027
|
10.Затраты
на материалы на программу с учетом транспортно-заготовительных расходов
(стр.6*стр.8*1,05)
|
у.е.
|
796,95
|
1159,2
|
1246,14
|
1304,1
|
11.Стоимость
реализуемых отходов (стр.7*стр.9)
|
у.е.
|
34,5
|
55,89
|
49,68
|
49,68
|
12.Затраты
на материалы за вычетом реализуемых отходов (стр.10-стр.11)
|
у.е.
|
762,45
|
1103,31
|
1196,46
|
1254,42
|
13.Затраты
на 1 деталь (стр.12:стр.1)
|
у.е.
|
0,33
|
0,48
|
0,52
|
0,55
|
Расчет основной заработной платы
производственных рабочих. Поскольку рабочим, работающим на станках с ЧПУ и в
условиях гибкого автоматизированного производстве, сложно изменять режим работы
оборудования, они находятся на повременной форме оплаты труда. Расчет
заработной платы производственных рабочих-операторов по базовому варианту
производится по сдельной форме оплаты труда, а всех остальных категорий рабочих
- по повременной.
Основную заработную плату основных производственных
рабочих-операторов по базовому варианту рассчитываются по формуле
Рз.о.о.1 = ×
,
(7.31)
где Nj
-
программа деталей j-го
типоразмера (наименование), шт;
- часовая тарифная
ставка рабочего при обработке на i-й
операции деталей j-го
типоразмера, у.е./чел.-ч;
Кпрем - коэффициент, учитывающий
премии по премиальным системам (в пределах 1,2 - 1,4);
m - количество
операций технологического процесса изготовления деталей;
Определим заработную плату основных
производственных рабочих-операторов по базовому варианту
Рз.о.о.1 = х
1,055 * 1,2 = 1912,6 (у.е.)
Определим заработную плату основных производственных
рабочих-операторов по проектируемому варианту
Рз.о.о.1 = х
1,055 * 1,2 = 1630,6 (у.е.)
- штучное время на
i-й операции j-го
типоразмера, мин, определяется по формуле
, (7.32)
- оперативное
время на i-й операции деталей
j-го типоразмера,
мин;
- время на отдых и
личные надобности на i-й
операции деталей j-го
типоразмера, мин (составляет 2,5-3,5% оперативного времени)

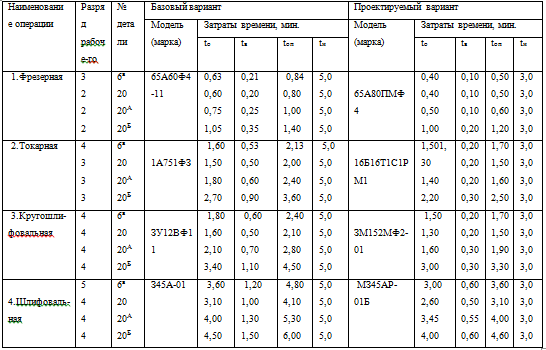

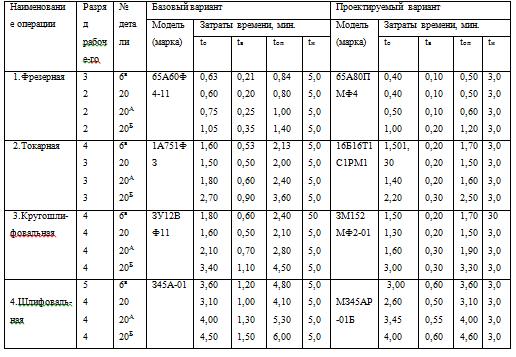

Определим штучное время операций по базовому
варианту
= 3,03 + 0,33 +
0,08 = 3,44 (мин.)
= 7,6 +0,83 + 0,19
= 8,62 (мин.)
= 8,9 + 0,98 +
0,22 = 10,1 (мин.)
= 15,2 +1,67 +
0,38 = 17,25 (мин.)
Определим штучное время операций по
проектируемому варианту
= 2,3 + 0,25 +
0,06 = 2,61 (мин.)
= 6,4 +0,7 + 0,16
= 7,26 (мин.)
= 7,4 + 0,81 +
0,19 = 8,4 (мин.)
= 13,5 +1,49 +
0,34 = 15,33 (мин.)
Расчет основной заработной платы основных
производственных рабочих-операторов рекомендуется производить в табличной форме.
Таблица 11 Расчет основной заработной платы
основных производственных рабочих по базовому варианту
Наименование
операций
|
Разряд
работы
|
Тарифная
ставка, у.е.
|
Расчет
трудоемкости
|
Сумма
зарплаты, у.е.
|
|
|
|
tшт.j
,
мин
|
Nj , шт
|
|
|
|
|
|
|
|
|
|
Базовый
вариант
|
Валик
32х263
|
|
|
|
|
|
|
1.Фрезерная
|
3
|
0,834
|
3,44
|
2300
|
131,9
|
110
|
2.Токарная
|
4
|
0,971
|
8,62
|
2300
|
330,4
|
320,8
|
3.Кругошлифовальная
|
4
|
0,971
|
10,1
|
2300
|
387,2
|
376
|
4.Шлифовальная
|
5
|
1,127
|
17,25
|
2300
|
661,3
|
745,3
|
Итого
|
|
39,41
|
|
1510,8
|
1552,1
|
Коэффициент,
учитывающий премии по премиальным системам
|
|
1,2
|
Итого
|
|
1862,52
|
Шлицевый
конец
|
|
|
|
|
|
|
1.Фрезерная
|
2
|
0,754
|
3,44
|
2300
|
131,9
|
99,5
|
2.Токарная
|
3
|
0,834
|
8,62
|
2300
|
330,4
|
110
|
3.Кругошлифовальная
|
4
|
0,971
|
10,1
|
2300
|
387,2
|
367
|
4.Шлифовальная
|
4
|
0,971
|
17,25
|
2300
|
661,3
|
642,1
|
Итого
|
|
39,41
|
|
1510,8
|
1218,6
|
Шлицевый
конец
|
|
|
|
|
|
|
1.Фрезерная
|
2
|
0,754
|
3,44
|
2300
|
131,9
|
99,5
|
2.Токарная
|
3
|
0,834
|
8,62
|
2300
|
330,4
|
110
|
3.Кругошлифовальная
|
4
|
0,971
|
10,1
|
2300
|
387,2
|
367
|
4.Шлифовальная
|
4
|
0,971
|
17,25
|
2300
|
661,3
|
642,1
|
Итого
|
|
39,41
|
|
1510,8
|
1218,6
|
Шлицевый
конец
|
|
|
|
|
|
|
1.Фрезерная
|
2
|
0,754
|
3,44
|
2300
|
131,9
|
99,5
|
2.Токарная
|
3
|
0,834
|
8,62
|
2300
|
330,4
|
110
|
3.Кругошлифовальная
|
4
|
0,971
|
10,1
|
2300
|
387,2
|
167
|
4.Шлифовальная
|
4
|
0,971
|
17,25
|
2300
|
661,3
|
642,1
|
Итого
|
|
1510,8
|
1218,6
|
Часовая тарифная ставка для рабочих
производственных объединений и предприятий и предприятий машиностроения
Разряд
работы
|
Часовая
тарифная ставка для повременщиков, у.е.
|
1
|
2
|
1
|
0,697
|
2
|
0,754
|
3
|
0,834
|
4
|
0,971
|
5
|
1,127
|
6
|
1,307
|
Расчет основной заработной платы других
категорий производственных рабочих по базовому варианту производится по формуле
Рз.о.д = ,
(7.33)
где Чp.1
-
численность рабочих i-го разряда,
чел.;
- часовая тарифная
ставка рабочего i-го разряда,
у.е./чел.-ч (у вспомогательных производственных рабочих, как правило, IV-V
разряд);
- годовой
эффективный фонд времени работы одного рабочего, ч;
- коэффициент,
учитывающий премии по премиальным системам (в пределах 1,2-1,4);
n - число разрядов
рабочих.
Определим основную заработную плату
производственных рабочих по базовому варианту
Рз.о.д
=
34*1,055**1,3
= 75803,4 (у.е.)
Определим основную заработную плату
производственных рабочих по проектируемому варианту
Рз.о.д
=
26*1,055**1,3
= 57967,3 (у.е.)
По проектируемому варианту по этой же формуле
рассчитывают основную заработную плату всех производственных рабочих.
Основную заработную плату всех рабочих по
базовому варианту определяют как сумму
Рз.о.1 = Рз.о.о.1
+
Рз.о.д.1. (7.34)
Определим основную заработную плату все рабочих
по базовому варианту
Рз.о.1 = 1912,6 + 75803,4 = 77716
(у.е.)
Определим основную заработную плату все рабочих
по проектируемому варианту
Рз.о.1 = 1630,6 + 57967,3 = 59597,9
(у.е.)
Расчет основной заработной платы вспомогательных
производственных рабочих по базовому варианту, а также всех рабочих по
проектируемому варианту производится в табличной форме.
Таблица 12 Расчет основной заработной платы
производственных рабочих
Наименование
производственного персонала
|
Условное
обозначение
|
Численность
рабочих, чел.
|
Разряд
работы
|
Тарифная
ставка, у.е.
|
Сумма
зарплаты, у.е.
|
Базовый
вариант
|
1.Наладчики
оборудования
|
|
1
|
4
|
0,971
|
0,971
|
2.Рабочие
по настройке инструмента
|
|
5
|
5
|
1,127
|
5,635
|
3.Сборщики
приспособлений
|
|
6
|
4
|
0,971
|
5,826
|
4.Транспортные
рабочие
|
|
2
|
5
|
1,127
|
2,254
|
5.Слесари
по ремонту
|
|
1
|
5
|
1,127
|
1,127
|
6.Электрослесарных
|
|
1
|
4
|
0,971
|
1,127
|
Итого
|
|
16
|
|
16,94
|
Годовой
эффективный фонд времени работы одного рабочего, ч.
|
|
|
|
|
1625,6
|
Коэффициент,
учитывающий премии по премиальным системам
|
|
|
|
|
1,2
|
Итого
|
|
|
33045,2
|
Проектируемый
вариант
|
1.Рабочие-операторы
|
|
8
|
4
|
0,971
|
7,768
|
2.Наладчики
оборудования
|
|
1
|
5
|
1,127
|
1,127
|
3.Рабочие
по настройке инструмента
|
|
5
|
4
|
0,971
|
4,855
|
4.Сборщики
приспособлений
|
|
6
|
5
|
1,127
|
6,762
|
5.Транспортные
рабочие
|
|
2
|
4
|
0,971
|
1,942
|
6.Слесари
по ремонту
|
|
1
|
4
|
0,971
|
0,971
|
7.Электрослесари
по ремонту
|
|
1
|
5
|
1,127
|
1,127
|
Итого
|
|
24
|
|
24,552
|
Годовой
эффективный фонд времени работы одного рабочего, ч
|
|
1625,6
|
Коэффициент,
учитывающий премии по премиальным системам
|
|
1,2
|
Итого
|
|
|
47894,1
|
Расчет дополнительной заработной платы
производственных рабочих. Дополнительная заработная плата включает выплаты,
предусмотренные законодательством о труде и положениями по оплате труда на
предприятии. Сюда входят выплаты за непроработанное на производстве время:
оплата очередных и дополнительных отпусков, оплата учебных отпусков, оплата
льготных часов подростков, оплата перерывов в работе кормящих матерей,
выполнение государственных обязанностей, единовременные вознаграждения за
выслугу лет и др.
Дополнительную заработную плату рассчитывают по
формуле
Рз.д.=Рз.о.Нд.з,
(7.35)
где Нд.з- процент дополнительной
заработной платы (в пределах 20-40%).
Определим дополнительную заработную плату по
базовому варианту
Рз.д = 77716 * 30 = 2331480 (у.е.)
Определим дополнительную заработную плату по
проектируемому варианту
Рз.д = 59597,9 * 30 = 1787937 (у.е.)
Расчет отчислений в фонд социальной защиты
населения. Сумму отчислений в фонд социальной защиты населения определяют по
формуле
Рс.з.= (Рз.о.+Рз.д.)Нс.з.,
(7.36)
где Нс.з- процент отчислений в фонд
социальной защиты населения (Нс.з=34%).
Произведем расчет отчислений в фонд социальной
защиты населения по базовому варианту
Рс.з = =
819126,64 (у.е)
Произведем расчет отчислений в фонд социальной
защиты населения по проектируемому варианту
Рс.з = =
628161,87 (у.е)
Расчет налога на недвижимость. Налогом на
недвижимость облагается остаточная стоимость основных фондов. С учетом
особенностей данной курсовой работы расчет налога производится по формуле
Рнд=(Кзд+Коб+Кэ+Кос+Киз+Кин)Ннд,
(7.37)
где Кзд- стоимость здания,
занимаемого участком;
Коб- затраты на технологическое
оборудование и транспортные средства;
Кэ- затраты на энергетическое
оборудование;
Кос- затраты на дорогостоящую
оснастку, УСПО и инструменты;
Киз- затраты на измерительные и
регулирующие приборы;
Кин- затраты на производственный и
хозяйственный инвентарь;
Ннд- процент налога на недвижимость
(Ннд = 1%)
Определим расчет налога на недвижимость по
базовому варианту
Рнд =
(105000+200760+75+22869,9+3412,9+3936,5) * 1 = 336054,3 (у.е.)
Определим расчет налога на недвижимость по
проектируемому варианту
Рнд =
(91400+180935+56+24424,5+3075,9+3476,3) * 1 = 303367,7 (у.е.)
Расчет затрат на потребляемую силовую
электроэнергию. Затраты на силовую электроэнергию, потребляемую технологическим
оборудованием и транспортными средствами, определяют по формуле:
Рэ=WyFэфЦэКсмКэ.в.Кэ.м.Кэ.о., (7.38)
где Wy-
установленная мощность электродвигателей оборудования и транспортных средств,
кВт;
Fэф-
годовой эффективный фонд времени работы оборудования в одну смену, ч;
Цэ- тариф за 1 кВт*ч электроэнергии,
у.е. ( Цэ = 0,035 у.е.);
Ксм- число рабочих смен в сутки;
Кэ.в- коэффициент, учитывающий
использование энергии по времени (Кэ.в= 0,6);
Кэ.м.- коэффициент, учитывающий
использование энергии по мощности (Кэ.м.=0,4);
Кз.о- коэффициент загрузки
оборудования;
J- коэффициент,
учитывающий потери электроэнергии в сети (J=
1,15);
n- коэффициент
полезного действия оборудования (n=
0,75).
Произведем расчет затрат на потребляемую силовую
энергию по базовому варианту
Рэ =
(20,0+45,0+12,5+4,5)*1625,6*0,035*2*0,6*0,4*0,9*
= 3083,68 (у.е.)
Произведем расчет затрат на потребляемую силовую
энергию по проектируемому варианту
Рэ =
(20,0+11,0+15,0+10,0)*1625,6*0,035*2*0,6*0,4*0,9*
= 2105,94 (у.е.)
Расчет затрат на амортизацию основных средств.
Затраты на амортизацию основных средств см. в табл. 9
Рр=(НмRm.i+HэRэ.i.)µСпр.i, (7.39)
где Нм, Hэ-
нормативы затрат на одну единицу ремонтной сложности оборудования
соответственно механической, электрической (включая гидравлическую) частей,
у.е. (Нм= 2,3 у.е., Hэ=
6,82 у.е.);
Rm.i,
Rэ.i
-
категория ремонтной сложности i-
го вида оборудования а соответственно механической, электрической частей;
Спр.i-
принятое количество единиц оборудования i-
го вида;
µ- коэффициент, характеризующий класс точности
станков (в пределах 1,1- 1,2);
к- количество видов оборудования.
Определим расчет затрат на ремонт и техническое
обслуживание оборудования транспортных средств по базовому варианту
Рр = (26,3 * 32,5 + 26,3 * 32,0 +
26,3 * 17,5 + 26,3 * 12,5 + 6,82 * 61,0 + 6,82 * 47,5 + 6,82 * 23,0 + 6,82
*11,0)*1,1*(1+1+1+1) = *1,1*4 = 15211,68 (у.е.)
Определим расчет затрат на ремонт и техническое
обслуживание оборудования транспортных средств по проектируемому варианту
Рр = (26,3 * 27,0 + 26,3 * 17,5 +
26,3 * 15,5 + 26,3 * 24,0 + 6,82 * 56,0 + 6,82 * 68,0 + 6,82 * 28,0 + 6,82 *
15,5)*1,1*(1+1+1+1) = *1,1*4 = 13456,21 (у.е.)
Затраты на ремонт и техническое обслуживание
энергетического оборудования, дорогостоящей оснастки, измерительного
инструмента и приборов составляют 4-5% их балансовой стоимости.
Расчет затрат на содержание площади, занимаемой
участком. При укрупненных расчетах затраты на содержание производственной и
вспомогательной площади участка определяют исходя из норматива на содержание 1
м2 площади (Нпл= 7,3 у.e./м2).
Расчет затрат на возмещение износа малоценного
инструмента и инвентаря. Затраты на возмещение быстроизнашивающегося и
малоценного инвентаря и инструмента принимаются в размере 10 % балансовой
стоимости оборудования (см. табл.8).
Расчет себестоимости обработки деталей годового
выпуска и калькуляции себестоимости единицы продукции. Все затраты, связанные с
обработкой деталей годового выпуска, сводят в таблицу (табл. 13, графа 3).
Калькуляция себестоимости единицы продукции по каждому j-
му типоразмеру (наименованию) детали (изделия) производится в графах 4,5,…..,n.
Сумму затрат на основные материалы за вычетом
реализуемых отходов даны в таблице (табл.10, строка 13). Все остальные статьи
затрат распределяют пропорционально трудоемкости производства продукции.
Общую трудоемкость производства продукции по
вариантам определяют по формулам:
Тоб.1 = Коon.ij, Тоб.2 =
оп.
.ij, (7.40)
где Ко- коэффициент, учитывающий
время обслуживания рабочих мест и время на отдых и личные надобности
(учитывается только для базового варианта);
Nj-
программа деталей j-го
типоразмера (наименования), шт.;
t оп..ij-
оперативное время на i-ый
операции деталей j-го
типоразмера (наименования), мин.
Определим трудоемкость производства продукции по
базовому варианту
Тоб.1 = 2*2300*(3,03+7,6+8,9+15,2) =
159758 (нормо-часов)
Произведем трудоемкость производства продукции
по проектируемому варианту
Тоб.2 = 2*2300*(2,3+6,4+7,4+13,05) =
134090 (нормо-часов)
Таблица 13 Калькуляция себестоимости выпускаемой
продукции.
Наименование
статьи затрат
|
Условное
обозначение
|
Сумма
годовых затрат, у.е.
|
|
|
Базовый
вариант
|
Проектируемый
вариант
|
1.
.Основная заработная плата производственных рабочих
|
Pз.о
|
77716
|
59597,9
|
2.
Дополнительная заработная плата производственных рабочих
|
Pз.д
|
2331480
|
1787937
|
3.
Фонд социальной защиты населения
|
Pс.з.
|
628161,87
|
628161,87
|
4.
Налог на недвижимость
|
Pнд
|
336054,3
|
303367,7
|
5.
Затраты на потребляемую электроэнергию
|
Pэ
|
3083,68
|
2105,94
|
6.Амортизация
основных фондов
|
Pa
|
35965,9
|
36489,1
|
7.Затраты
на ремонт и техническое обслуживание оборудования
|
Pp
|
15211,68
|
14746,82
|
8.Затраты
на содержание площади участка
|
Pc.y.
|
3650
|
3066
|
9.Затраты
на возмещение износа малоценного инструмента и инвентаря
|
Рин
|
22869,9
|
24424,5
|
Итого
|
С
|
3454193,33
|
2859896,83
|
8. Расчет величины годового экономического
эффекта
Сумму приведенных затрат рассчитывают по
формуле:
З = С + ЕнК, (8.41)
где С - себестоимость годового выпуска
продукции, у.е.
Ен- нормативный коэффициент
сравнительной экономической эффективности капитальных вложений (Ен =
0,15);
К- капитальные вложения, у.е.
Произведем расчет суммы приведенных затрат по
базовому варианту
З = 3454193,33 + 0,15 * 339533,38 = 3505123,34
(у.е.)
Произведем расчет суммы приведенных затрат по
проектируемому варианту
З = 2859896,83 + 0,15 * 307572,9 = 2906032,76
(у.е.)
Годовой экономический эффект при равных объемах
выпуска продукции определяется как разность сумм приведенных затрат:
Э = З1-З2, (8.42)
где З1 и З2 -суммы
приведенных затрат, соответственно по базовому и проектируемому вариантам, у.е.
Определим годовой экономический эффект при
равном объеме выпуска продукции
Э = 3505123,34 - 2906032,76 = 599090,58 (у.е.)
Положительное значение разности приведенных
затрат говорит об экономической целесообразности внедрения системы
автоматизированного производства.
Срок окупаемости дополнительных капитальных
вложений определяют по формуле:
Т= , (8.43)
где К1 и К2- капитальные
вложения продукции соответственно по базовому и проектируемому вариантам, у.е.;
С1 и С2- себестоимость
годового выпуска продукции соответственно по базовому и проектируемому
вариантам, у.е.
Так как, капитальные вложения по базовому
варианту больше, чем по проектируемому варианту, считать срок окупаемости нет
смысла. В этом случае проводится расчет экономии по капиталовложениям:
Эк= К1-К2. (8.44)
Эк = 339533,38 - 307572,9 = 31960,48
(у.е.)
ЗЛО. Основные технико-экономические
показатели работы участка
После расчета всех календарно-плановых
нормативов и технико-экономического обоснования гибкого производственного
участка механической обработки деталей основные технико-экономические
показатели работы участка сводят в таблицу.
Основные технико-экономические показатели работы
участка
Показатель
|
Единицы
измерения
|
Источник
(стр.)
|
Величина
показателя
|
|
|
|
Базовый
вариант
|
Проектируемый
вариант
|
1.Объем
выпуска продукции, в том числе:
|
|
|
|
|
N1
|
шт.
|
|
51453
|
67784
|
N2
|
шт.
|
|
20513
|
24360
|
N3
|
шт.
|
|
17517
|
21068
|
N4
|
шт.
|
|
10257
|
11947
|
2.Размер
партии деталей, в том числе:
|
|
|
|
|
Р1
|
шт.
|
|
126
|
166
|
Р2
|
шт.
|
|
50
|
60
|
P3
|
шт.
|
|
43
|
52
|
P4
|
шт.
|
|
25
|
29
|
3.Длительность
производственного цикла, в том числе:
|
|
|
|
|
tц.1
|
ч.
|
|
1934,73
|
2182,4
|
tц.1
|
ч.
|
|
779,73
|
799,1
|
tц.1
|
ч.
|
|
673,13
|
694,7
|
tц.1
|
ч.
|
|
399,53
|
394,55
|
4.Численность
работающих
|
чел.
|
|
34
|
26
|
5.Объем
капитальных вложений
|
у.е.
|
|
339533,38
|
307572,9
|
6.Себестоимость
обработки деталей
|
у.е.
|
|
3454193,33
|
2859896,83
|
7.Годовой
экономический эффект
|
у.е.
|
|
599090,58
|
599090,58
|
8.Экономия
по капиталовложениям
|
у.е.
|
|
31960,48
|
Приложение 1
Таблица 1 Исходные
данные
Таблица 2 Технологический процесс изготовления
деталей и модели оборудования
Приложение 2
Укрупненные показатели стоимости строительства
новых объектов предприятий, нормы амортизации
Наименование
объекта
|
Общая
стоимость 1 м2 развернутой площади, у.е.
|
Норма
амортизации, %
|
1.Производственная
площадь, здания из железобетонных конструкций
|
170
|
2,7
|
2.Производственная
мощность, здания из кирпича
|
250
|
3,1
|
3.Вспомогательная
площадь корпуса
|
250
|
3,1
|
Приложение 3
Нормы времени на ремонтную единицу для
технического и подъемно-транспортного оборудования, нормо-часов
Осмотр
и вид ремонта
|
Слесарные
работы
|
Станочные
работы
|
Прочие
работы
|
Всего
|
|
механ.
|
электр.
|
механ.
|
электр.
|
механ.
|
электр.
|
механ.
|
электр.
|
О
|
0,75
|
-
|
0,1
|
-
|
-
|
-
|
0,85
|
-
|
Т
|
4,00
|
1,0
|
2,0
|
0,2
|
0,1
|
-
|
6,10
|
1,2
|
С
|
16,00
|
5,0
|
7,0
|
1,0
|
0,5
|
1,0
|
23,50
|
7,0
|
К
|
23,00
|
11,0
|
10,0
|
2,0
|
2,0
|
2,0
|
35,00
|
15,0
|
Похожие работы на - Расчет календарно-плановых нормативов и технико-экономическое обоснование гибкого автоматизированного участка механической обработки деталей
|
