ВВЕДЕНИЕ
Изображение человека - это одна из глобальных
задач художника.
Для овладения принципами реалистического рисунка
необходимо изучить основы пластической анатомии человека, то есть от чисто
внешнего поверхностного восприятия и слепого копирования его форм нужно перейти
к глубокому изображению, опирающемуся на знания закономерностей внутренней
структуры.
Анатомическое изучение фигуры должно стать
учебной дисциплиной даже при подготовке современных художников. Пластическая
анатомия изучает органы, образующие внешние формы тела: скелет, суставы, мышцы,
детали лица, основные движения и пропорции, равновесие и центр тяжести, а также
методику изображения фигуры на анатомических основах, то есть построение фигуры
на основе скелета и обобщенных мышечных массивов и проработку деталей,
основанную на разборе и использовании анатомических подробностей. Анатомия (в
переводе с греческого - рассекая), является искусством рассечения. В древности,
видимо, этим не занимались и анатомию не изучали, ограничиваясь лишь внешним
наблюдением. Изучение пропорций, первые попытки изображения человека были в
странах Востока и Египте [5].
Особенностью изобразительного искусства является
то, что при помощи изображения художник может «записать» в произведении свои
чувства и мысли, которые оно (картина, рисунок или скульптура) будет передавать
зрителю на протяжении своего существования. Произведение искусства создаёт
эмоциональную среду там, где оно находится, и исподволь, ненавязчиво влияет на
человека. Художественное изображение является носителем чувственной информации.
Поэтому любой рисунок, даже учебный, не должен быть равнодушным [5].
1. Строение скелета
Скелет состоит из скелета головы (черепа),
скелета туловища и скелета конечностей (рис.1,2).
1.1 Кости черепа
Череп принято делить на 2 отдела: мозговой
череп, лицевой череп.
Лицевой череп состоит из двух верхних челюстных
костей, двух скуловых и одной непарной нижнечелюстной кости. Большое
пластическое значение имеет лобная кость. Ее наиболее крупная часть носит
название чешуи лобной кости. Справа и слева чешуя лобной кости имеет выступы,
которые называются лобными буграми. Ниже лобных бугров находятся надбровные
дуги.
Наиболее крупные кости лицевого отдела - парные
скуловые, верхнечелюстные, носовые, слезные и непарные - нижняя челюсть и
расположенная на шее подъязычная кость.
Скуловая кость на всем своем протяжении располагается
непосредственно под кожей и своим размером в значительной мере обусловливает
ширину лица. Эта кость участвует в образовании наружного и нижнего краев и
прилегающих к ним участков наружной и нижней стенок глазницы. Височный отросток
скуловой кости, соединяясь с идущим к нему навстречу скуловым отростком
височной кости, образует скуловую дугу. Эта дуга легко прощупывается под кожей
и оказывает существенное влияние на форму лица.
Череп взрослого человека укладывается 8 раз по
вертикали в тело. Имеет он и возрастные различия. Череп новорожденного
относительно больше, чем у взрослого (в 4 раза), характеризуется меньшим
развитием лицевой части.
.2 Скелет
туловища
Скелет туловища состоит из позвоночника и
грудной клетки.
Позвоночник связывает части тела, выполняет
защитную функцию для спинного мозга и опорную для головы, рук и туловища.
Позвоночный столб (рис. 3) состоит из 33 отдельных костей (позвонков): 7 шейных
образуют жесткое основание шеи, 12 грудных позвонков служат местом прикрепления
ребер грудной клетки, 5 поясничных соответствуют поясничной области, 5
крестовых позвонков входят в состав крестца, а ниже 4 копчиковых заканчивают
позвоночный столб. Позвоночник имеет 4 изгиба, предающих упругость его
конструкции. Шейные и поясничные изгибы обращены вперед, грудной и крестцовой -
назад [5].

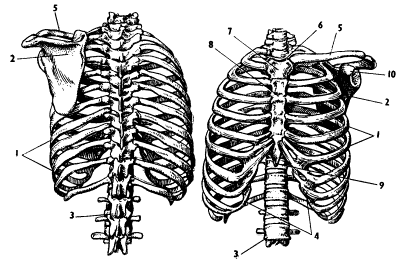

Грудная клетка образована 12-ю парами ребер,
грудными позвонками и плоской грудной костью - грудиной (рис. 4). Ребра
представляют собой плоские изогнутые дугою кости, их задние концы подвижно
соединены с грудными позвонками, а передние концы 10 верхних ребер при помощи
гибких хрящей соединяются с грудной костью. Это обеспечивает подвижность
грудной клетки при дыхании. Две нижние пары ребер короче остальных и
оканчиваются свободно. Грудная клетка защищает сердце, легкие, печень, желудок
и крупные сосуды от повреждений [2, с.27].
Скелет любой конечности состоит из двух отделов:
скелета свободной конечности и пояса конечности. Кости пояса конечности
соединяют свободные конечности со скелетом туловища. Благодаря тому, что
конечности прикреплены к надежной опоре, они обладают подвижностью во всех
направлениях, способны выдерживать большие физические нагрузки.
У человека функции конечностей - рук и ног -
четко разграничены. Верхними человек совершает трудовые операции, множество
сложных движений, нижние - для опоры и передвижения [2, с.27].
1.3 Скелет верхней
конечности
Скелет верхней конечности представлен костями
плечевого пояса и свободной верхней конечности.
.3.1 Скелет верхней
конечности. Кости плечевого пояса
На грудную клетку сверху надеты кости плечевого
пояса, состоящие из 2-х ключиц и 2-х лопаток. Ключица - длинная трубчатая
парная кость , напоминающая букву «S». Ее длина равна длине грудины без ее
мечевидного отростка. Функциональное значение ключицы заключается в том, что
она выдвигает плечевой сустав кнаружи, держит его на некотором расстоянии от
грудной клетки. Это способствует возможности большого размаха верхних
конечностей. Обе ключицы своими концами вместе с грудиной образуют надключичные
ямки, имеющие большое пластическое значение.
Лопатка - плоская, треугольная парная кость,
располагается на грудной клетке сзади. Прилегает к ребрам на протяжении от 2-го
до 8-го ребра. В лопатке различают следующие части: 2 отростка - клювовидный и
акромиальный, ость лопатки, суставную впадину на наружном углу лопатки, с
которой сочленяется головка плечевой кости. При движении руки лопатка
перемещается под кожей вверх, вниз, вперед, назад, одновременно с лопаткой
двигается ключица [3].
Наружные концы ключиц соединены с акромиальными
отростками лопаток. Кости плечевого пояса в отличие от таза не образуют
замкнутого кольца. Со скелетом плечевой пояс соединяется только внутренним
окончанием ключиц, образуя с рукояткой грудины грудино-ключичный сустав.
Лопатка свободно перемещается по задней поверхности грудной клетки, и ее
положение фиксируется только мышцами. Такая конструкция плечевого пояса
позволяет одновременно или раздельно поднимать плечо, опускать, двигать вперед,
назад, под углом.
.3.2 Скелет
свободной верхней конечности
Скелет свободной верхней конечности состоит из
плечевой кости, 2-х костей предплечья и костей кисти.

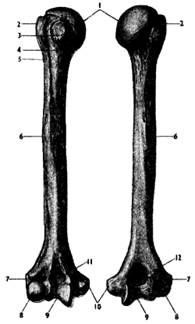

Плечевая кость (рис. 5). Наиболее массивная из
всех костей верхней конечности. Состоит из тела и двух утолщенных концов,
которые участвуют в образовании локтевого и плечевого суставов [3].
Шаровидная головка верхнего конца вставляется в
суставную впадину лопатки. Под шаровидной головкой плечевой кости находится ее
шейка, ниже которой лежат 2 бугра - верхний большой и передний малый. На нижнем
конце плечевой кости располагается внутренний острый надмыщелок,
предназначенный для прикрепления сгибателей предплечья и кисти, наружный
надмыщелок служит прикреплению разгибателей предплечья и кисти [3].
Между двумя надмыщелками находится суставной
блок, который образует сустав с локтевой костью, сзади него находится локтевая
ямка, в которой располагается локтевой отросток локтевой кости.

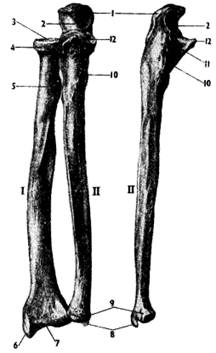

Кости предплечья. Предплечье состоит из двух
костей - лучевой и локтевой (рис. 6). Лучевая кость трехгранная, слегка изогнутая,
лежит параллельно локтевой кости, значительно короче локтевой. Лучевая кость
находится на стороне большого пальца. Вверху имеет цилиндрическую головку с
суставной ямкой. На локтевой стороне имеется небольшая бугристость. На стороне
большого пальца располагается шилововидный отросток. Локтевая кость находится
на стороне мизинца, в верхней части похожа на гаечный ключ. Верхний отросток
локтевой кости называется локтевым, нижний называется венечным [5].
Кисть состоит из трех частей: запястья, пястья и
фаланг пальцев.
.4 Скелет
нижних конечностей
Скелет нижних конечностей образуют кости
тазового пояса и свободной нижней конечности. Тазовый пояс образован двумя
тазовыми костями. Тазовые кости, соединенные крестцом, образуют таз.
.4.1 Кости
тазового пояса
Таз - основа скелета человека. Таз находится в
середине человеческого тела. Снизу к нему прикрепляются кости нижних
конечностей, а сверху на него опирается позвоночный столб, несущий на себе
голову, грудную клетку и плечевой пояс с верхними конечностями. Кости таза
несут и передают на ноги тяжесть всей верхней части и служат местом
прикрепления многих мощных мышц туловища и ног. Таз образован двумя тазовыми
костями и крестцом. Тазовая кость состоит из трех костей: подвздошной
(ограничивают форму таза с боков); лонных (ограничивают форму таза спереди);
седалищных.
В месте соединения этих костей расположена
суставная впадина тазобедренного сустава, в которую входит головка бедра. Пять
сросшихся позвонков нижнего раздела позвоночного столба, образующих крестец,
располагаются внизу и служат опорой тела человека при сидении. Все кости таза
вместе образуют кольцо, замкнутое сзади крестцом. Общая форма таза напоминает
обычный таз, имеющий спереди над лонными костями вырез. Ось таза наклонена
вперед. Основными характерными точками, важными для определения пропорций и
пространственного положения таза, являются лонное сочленение, выступы гребней
подвздошных костей и нижний позвонок копчика. При упоре на одну ногу осевая
линия таза и осевая линия плеч находятся под углом друг к другу [5].
1.4.2 Кости свободной
нижней конечности
Бедренная кость. Является самой длинной
трубчатой костью скелета, она имеет тело и 2 конца. Верхний конец состоит из
головки, длинной шейки и бугров. Кость сочленена с тазом. За шейкой бедра,
сзади, находится большой вертел, который служит местом прикрепления мускулов
ягодицы. На внутренней стороне находится малый вертел.
Большеберцовая кость. На верхнем конце имеет
вогнутые выемки - суставные поверхности, которые соответствуют мыщелкам
бедренной кости. Нижний конец большеберцовой кости имеет внутреннюю лодыжку,
хорошо видную на теле человека [3].
Малоберцовая кость. Ее верхний край примыкает к
большеберцовой кости под ее наружным мыщелком. Она тоньше большеберцовой, в
верхней части заканчивается головкой, а в нижней части - наружной лодыжкой.
Кости стопы. Стопа состоит из трех основных
частей: предплюсны, плюсны и фаланг пальцев. Предплюсна состоит из семи костей:
таранной, пяточной, ладьевидной, трех клиновидных, кубовидной. Плюсна состоит
из пяти коротких костей, лежащих в один ряд. Фаланги пальцев. На большом пальце
- две фаланги, на остальных - по три [3].
2. Строение мышечной
системы
.1 Пластическая
анатомия мышц головы

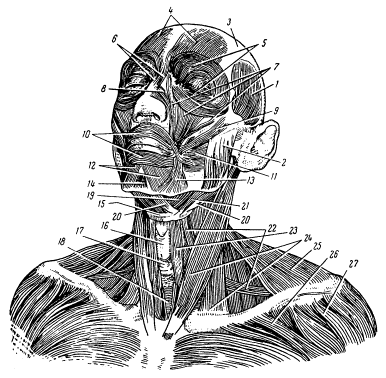

Мышцы головы подразделяются на 2 основные
группы: жевательные и мимические (рис. 7).
Жевательные мышцы - крупные и сильные;
мимические, наоборот, - тонкие и сравнительно слабые. Поверхностно
расположенных жевательных мышц только две: височная, собственно жевательная.
Височная мышца заполняет височную ямку, она
легко прощупывается под кожей, ее сокращения заметны во время жевания. Она
прикрепляется к венечному отростку нижнечелюстной кости. Эта мышца при
сокращении поднимает нижнечелюстную кость, то есть закрывает рот (рис. 8).
Собственно жевательная мышца имеет большое
значение в пластической анатомии: она идет от скуловой дуги, скуловой кости
назад и вниз и прикрепляется к нижнечелюстной кости в области ее угла. Ее
видно, если сильно сжать челюсть.
Подлобные мышцы: у внутреннего конца брови
располагается мышца, именуемая сморщиватель брови. Она прикрепляется к кости
своим внутренним концом, а наружным - к коже брови. Эта мышца сближает брови,
при этом между бровями образуется вертикально идущая складка.
Продолжением лобной мышцы (рис. 9) на корне носа
является мышца гордецов, которая, сокращаясь, способствует образованию возле
корня носа складок кожи, идущих в поперечном направлении. В области глазницы
находится круговая мышца глаза, волокна которой имеют круговое направление.
Сокращаясь, мышца опускает брови и, кроме того, смыкает глазную щель [3].
Мышца, которая не относится к мимическим мышцам,
- подниматель верхнего века. Она находится в глазнице и прикрепляется к верхнему
веку.
У нижнего века аналогичной мышцы нет, благодаря
чему нижнее веко неподвижно (менее подвижно) [5]. Мышцы подниматель верхнего
века и вековая часть круговой мышцы глаза являются антагонистами. Своими
попеременными сокращениями эти две мышцы производят мигательные движения, при
которых передняя поверхность глазного яблока увлажняется слезой, чем
предупреждается его высыхание.
Открыванию рта способствует большое количество
мышц, идущих как бы по радиусам во все стороны от ротового отверстия. Среди
этих мышц наиболее крупная - квадратная мышца верхней губы. Она начинается
тремя головками: 1-я расположена ближе к внутреннему углу глаза, начинается у
корня носа; 2-я находится под глазницей (у нижнего края глазницы); 3-я -
скуловая - находится у скуловой кости.
Все эти три головки соединяются у верхней губы.
Их функции: поднимать верхнюю губу. При этом углубляется носогубная складка.
Кроме этого, мышца тянет крыло носа кверху, расширяя ноздри.
Скуловая мышца оттягивает угол рта кверху и
кнаружи, при этом носогубная складка сильно углубляется. При таком действии
мышцы лицо становится смеющимся. Щечная мышца, прикрепляясь к коже угла рта,
при сокращении оттягивает его в стороны, прижимает щеки к зубам.
Мышца смеха. Часто отсутствует. Растягивает рот
при смехе. У некоторых лиц вследствие прикрепления к коже щеки при ее
сокращении образуется сбоку от угла рта небольшая ямочка. Мелкие мышцы:
носовая, опускатель перегородки носа, подбородочная и др. К мимическим мышцам
также относятся: мышца, поднимающая угол рта, мышца, опускающая угол рта,
мышца, опускающая нижнюю губу [3].
2.2 Мышцы туловища
На скелете туловища и конечностей человека
расположено большое число сильных мышц, осуществляющих движение самого
туловища, плечевого пояса, шеи, а также верхних и нижних конечностей. Эти мышцы
вместе с покрывающим их жировым подкожным слоем и кожей образует внешнюю
пластическую форму человеческого тела - чрезвычайно сложную и бесконечно
изменяющуюся в зависимости от работы мышц (рис. 10).
Прямые мышцы живота - сгибающие торс, то есть
сближающие спереди грудную клетку и таз. Они прикрепляются к ребрам, грудине и
лонным костям таза. Располагаются симметрично относительно средней линии
туловища. Образуют переднюю стенку брюшной полости и определяют внешнюю
пластическую форму живота (квадратами).
Мышца общего разгибателя спины (парная)
располагается на задней поверхности туловища. Эта мышца разгибает торс, то есть
она удаляет друг от друга передние поверхности грудной клетки и таза [4].
Парные наружная и внутренняя косые и поперечная
мышцы живота. Располагаются послойно на боковой поверхности туловища.
Прикрепляются к гребням подвздошных костей таза и ребрам грудной клетки.
Наружная косая мышца живота начинается от 8-ми
нижних ребер отдельными мышечными зубцами, задние пучки прикрепляются к гребню
подвздошной кости, а передние участвуют в образовании влагалища для прямых мышц
живота. Между грудной клеткой и тазом мышцы прогибаются внутрь, образуя линию
талии.
На шее помещаются мышцы, приводящие в движение
шею и плечевой пояс, - от грудины и внутренних концов ключицы к сосцевидным
отросткам черепа идут грудино-ключично-сосцевидные мышцы. Важные в пластическом
отношении, они хорошо видны на поверхности шеи и по обе стороны от гортани [4].
Верхний раздел трапециевидной мышцы запрокидывает
голову назад (капюшонная мышца). Средний раздел этой мышцы движет лопатку к
позвоночному столбу, а нижний оттягивает лопатку вниз.
Зубчатая мышца. Расположена на боковой
поверхности грудной клетки. Она начинается от девяти верхних ребер и
прикрепляется к позвоночному краю лопатки, тянет лопатку вперед и вниз.
Большая грудная мышца (парная). Сокращаясь, она
приводит руку к туловищу и может в определенных пределах поднимать руку вперед.
Большая грудная мышца прикрывает переднюю поверхность грудной клетки, образует
пластическую форму груди. Это большая мощная мышца.
Широчайшая мышца спины (парная). Она, начинаясь
от крестца, подвздошных костей таза, поясничных и шести грудных позвонков,
прикрепляется к плечевым костям рук спереди. Это мощная мышца. Она приводит
руку к туловищу, вращает ее внутрь и разгибает назад.
2.3 Мышцы верхних
конечностей
Дельтовидная мышца. Имеет форму треугольника,
покрывает плечевой сустав. Начинается от наружного конца ключицы, от акромиона
и от ости лопатки. Все 3 начала сходятся и прикрепляются к дельтовидной
бугристости плечевой кости. Поднимает плечо вперед, в сторону, назад,
сокращаясь, отводит руку до горизонтального положения (рис. 11).
Двуглавая мышца плеча. Лежит на передней
поверхности плечевой кости, на плечевой мышце. Осуществляет сгибание
предплечья.
Плечевая мышца. Толстая, почти вся покрыта
двухглавой мышцей плеча. Начинается от передней поверхности плечевой кости и
идет по всей поверхности плечевой кости, осуществляет сгибание предплечья и
плеча.
Трехглавая мышца плеча. Расположена на задней
поверхности плечевой кости. Длинная головка начинается от лопатки, а две
короткие - от плечевой кости. Прикрепляется к локтевому отростку локтевой
кости. Разгибает плечо и предплечье.
Локтевая мышца. Небольшая треугольной формы мышца,
является продолжением трехглавой мышцы плеча, способствует разгибанию
предплечья [3].
Лучевой сгибатель кисти. Начинается от
внутреннего надмыщелка плечевой кости и идет в сторону лучевой кости. В
середине предплечья переходит в длинное сухожилие.
Длинная ладонная мышца. Начинается у внутреннего
надмыщелка плечевой кости, сгибает кисти и предплечье.
Локтевой сгибатель кисти. Начинается у
внутреннего надмыщелка и прикрепляется к гороховидной кости [3].
Круглый пронатор - короткая мышца, лежит поперек
предплечья, начинается от внутреннего надмыщелка плечевой кости, способствует
сгибанию предплечья [3].
Плечелучевая мышца начинается от наружного края
плечевой кости, спускается вниз по лучевой кости и прикрепляется над шиловидным
отростком. Сгибает руку в локтевом суставе. Длинный лучевой разгибатель кисти
начинается от наружного надмыщелка плеча и прикрепляется к основанию второй
пястной кости. Участвует в разгибании предплечья и кисти. Локтевой разгибатель
кисти начинается от наружного подмыщелка плечевой кости. Прикрепляется к
основанию пятой пястной кости. Участвует в разгибании кисти и приводит кисть к
туловищу. Общий разгибатель пальцев начинается от наружного надмыщелка плечевой
кости. Делится на 4 сухожилия, идущие к 4-м пальцам. Мышцы участвуют в разгибании
всех пальцев, кроме большого. Короткий разгибатель большого пальца
прикрепляется у основания первой фаланги большого пальца и участвует в его
разгибании.
Длинная отводящая мышца большого пальца. Эта
мышца обвивает лучевую кость и крепится к основанию пястной кости большого
пальца. Отводит большой палец и кисть [5]. Мышечное возвышение большого пальца
- это большая мышечная группа, расположенная на ладонной поверхности кисти со
стороны большого пальца. С помощью этих мышц происходит движение большого пальца.
Мышечное возвышение мизинца - это мышечная группа, расположенная на ладонной
поверхности кости со стороны мизинца. С помощью этих мышц происходит движение
мизинца [5].
Ладонные и тыльные межкостные мышцы. Лежат в
промежутках между костями пястными, их 4, самая большая из них - 1-я тыльная
межкостная мышца, отходящая от первой пястной кости. Эти мышцы сводят пальцы к
средней линии и разводят их в стороны.
.4 Мускулатура
нижних конечностей
Мускулатура нижних конечностей состоит из мышц
тазового пояса и мышц свободной нижней конечности.
Подвздошно-поясничная мышца состоит из двух
головок: подвздошной и поясничной. Начинается от подвздошной ямы и
прикрепляется к малому вертелу бедренной кости.
Перекидываясь через тазобедренный сустав
спереди, мышца сгибает бедро и несколько поворачивает его наружу [4].
Большая ягодичная мышца. Образует полушарие
ягодицы. Начинается от наружной поверхности подвздошной кости, боковой части
крестца и копчика и прикрепляется к верхней трети бедренной кости. Ягодичная
мышца - самая мощная мышца. Она поддерживает положение таза и туловища,
разгибает, «поворачивает» (вращает) наружу бедро.
Средняя ягодичная мышца. Образует боковую
поверхность таза. Начинается вместе с верхней ягодичной мышцей и прикрепляется
к большому вертелу бедра. Отводит бедро в сторону [4].
Напрягатель широкой фасции бедра. Начинается
вместе со средней ягодичной мышцей, переходит в фасцию бедра и прикрепляется к
наружному мыщелку большой берцовой кости. Сгибает бедро.
2.4.1 Мышцы бедра
Четырехглавая мышца бедра. Самая мощная и
сильная мышца, занимает всю переднюю и отчасти боковую поверхность бедра,
производит разгибание ноги в коленном суставе. В пластическом отношении важна.
Имеет четыре головки, сливающиеся в общее сухожилие, которое прикрепляется к
большеберцовой кости.
Прямая головка веретенообразной формы, ее
верхний конец прикрыт портняжной мышцей, начинается от подвздошной кости,
переходит в общее сухожилие. Она сгибает ногу в тазобедренном суставе. Наружная
головка начинается от большого вертела бедра. Внутренняя головка начинается от
малого вертела бедра. Промежуточная головка начинается от передней поверхности
бедра. Портняжная мышца - мышца-разгибатель, самая длинная мышца тела человека.
Начинается от подвздошной кости и прикрепляется к бугристости большой берцовой
кости. Она производит сгибание коленного и тазобедренного суставов [5].
На внутренней поверхности бедра располагается
группа приводящих мышц. Большая приводящая мышца бедра начинается от седалищной
кости, идет вниз и прикрепляется к бедру, доходя до внутреннего надмыщелка.
Большая и длинная приводящие мышцы притягивают бедро внутрь. Приводит бедро и
вращает его наружу. Нежная мышца - начинается рядом с лонным сращением, идет
вертикально вниз и прикрепляется к большой берцовой кости. При сильном
напряжении мышца рельефна. Она приводит бедро и вращает его внутрь.
Полуперепончатая мышца - это задняя мышца-сгибатель бедра. Сгибает ногу в
коленном суставе. Полусухожильная мышца прилежит к полуперепончатой мышце,
сгибает голень. Двуглавая мышца бедра. Это задняя мышца бедра. При сгибании
колена обе головки двуглавой мышцы образуют рельефные сухожилия,
прикрепляющиеся к головке малоберцовой кости.
2.4.2 Мышцы голени
Передняя большеберцовая мышца лежит под кожей.
Начинается на наружном мыщелке большеберцовой кости и прикрепляется к середине
внутреннего края стопы, разгибает стопу.
Длинный разгибатель пальцев. Начинается от
малоберцовой кости и наружного мыщелка большеберцовой кости и прикрепляется к
ногтевым фалангам пальцев от 2-го до 5-го, делясь на 4 сухожилия. Она разгибает
пальцы со 2-го по 5-й и стопу [3].
Длинный разгибатель большого пальца. Он скрыт в
глубине голени, начинается частично от малоберцовой кости.
Длинная малоберцовая мышца. Начинается от
головки малоберцовой кости и прикрепляется к первой плюсневой кости. Сгибает
стопу и поднимает ее наружный край.
Короткая малоберцовая мышца. Начинается от
малоберцовой кости, сгибает наружную лодыжку и прикрепляется к бугорку 5-й
плюсневой кости, сгибает стопу, поднимает ее наружный край [3].
Трехглавая мышца голени. Состоит из двух
самостоятельных мышц - икроножной и камбаловидной.
Икроножная мышца. Начинается двумя головками над
наружным и внутренним надмыщелками бедра.
Камбаловидная мышца. Лежит под икроножной,
начинается от головки малоберцовой кости [2, с. 56].
Три головки, соединяясь, образуют мощное
ахиллесово сухожилие, которое прикрепляется к пяточному бугру. Мышца поднимает
пяточный бугор, сгибает стопу, голень.
. Скелет
и мышечная система в учебном рисунке
Перед тем как приступить к работе над деталью,
полезно посмотреть на фигуру в целом и ещё раз уточнить, если нужно, пропорции
и тональные отношения. Моделируя детали, необходимо помнить схему большой формы
- без этого рисунок получится плоским. Следите, чтобы контрасты на ближних переломах
плоскостей были активнее силуэта [1, с.50].
Прорисовывая деталь, полезно наметить её в
заданном движении на отдельном листе, и дома, используя учебник анатомии,
врисовать кости и мышцы. Так, от рисунка к рисунку, можно изучить пластическую
анатомию. В старой Академии много времени уделялось рисованию с образцов, т.е.
копирование рисунков, рисованию с гипсовых слепков классической скульптуры.
Цель этой работы - заучить классические формы и пропорции.
Голова в задании «Фигура» рисуется в той же
последовательности, что и в задании «Голова». Глаза, нос, рот, лоб, разбор на
основных переломах плоскостей, потом шея. Прежде чем приступать к проработке
головы, необходимо вернуться к наброску, т.е. к живому, непосредственному
восприятию. Уточнить характер модели, её пропорции, тональные отношения.
Проверить привязку головы к плечевому поясу. Прорисовать детали желательно не
механически, а с чувством. Только тогда рисунок будет живым и интересным.
Разбирая форму головы по силуэту, необходимо обратить внимание на следующее:
несмотря на то, что часть головы покрыта волосами, они лежат на форме и
подчиняются тем же законам: меняется плоскость - меняется касание. Этот закон
действует при касании пятна волос к пятну лица [1, с.50].
Часто встречающаяся ошибка: внешний силуэт
активнее контрастов на ближайшем переломе плоскостей [1, с.50].
При рисовании парных деталей (кисти, колени,
стопы), главная деталь прорисовывается более тщательно, вторая подтягивается по
степени проработки к главной, насколько это нужно. Обе детали не должны быть
прорисованы одинаково. Пыльцы обычно группируются, и среди них должны быть
главные и второстепенные. Не нужно забывать о тональной растяжке в освещённой
части руки от плеча до киски. Плечо и предплечье должны быть S-образно
изогнуты. При прорисовке таза акцентируются подвздошные кости и вертелы
бедренных костей, так как они задают оси [1, с. 52].
Часто встречающиеся ошибки: одинаково
прорисованы пальцы, тональная путаница между светом и тенью. Плечо и предплечья
прямые [1, с.54].
Часто встречающаяся ошибка: вместо выступающего
колена акцентируется колено опорной ноги. В результате опорная нога кажется
согнутой в колене [1, с.56].
Из двух стоп главной всегда является опорная.
Через неё проходит центр тяжести, на неё стоит фигура. Свободная же стопа может
находиться в любом месте. Часто студенты стоят близко к модели и видят
плоскость, на которой она стоит, как бы вывернутой. Чтобы не было эффекта
висящих стоп, линию горизонта сознательно понижают, для этого иногда рисуют
сидя.
Чтобы наметить стопу в нужном ракурсе,
«привязываем» один из крайних пальцев к лодыжкам. Внутренняя лодыжка всегда
выше, чем наружная. Стопа - это сложная вытянутая форма в пространстве. Чтобы
передать форму, необходимо помнить, что плоскость, уходящая от зрителя,
находится в полутоне, несмотря на то, что свет падает сверху. Рисуя пальцы
стопы, нужно помнить: три пальца одинаковые по форме, два крайних - разные.
Форму стопы лучше заучивать на классических образцах [5, с.58].
В конце работы возвращаемся к целостному
восприятию рисунка и модели. Восстанавливаем тональные отношения, которые часто
сбиваются в процессе проработки деталей. Чтобы добиться цельности и
завершённости рисунка, вновь более внимательно прорабатываем главные детали.
Если эти задачи выполнены, рисунок смотрится выразительно на расстоянии, при
воспроизведении в уменьшённом или увеличенном виде [5, с.60].
4. Пропорции тела
тело кость мускулатура рисунок
При изучении пропорций тела можно учитывать лишь
средние размеры, наиболее часто встречающиеся в жизни. Средняя высота
человеческого тела у различных рас различна. При измерении пропорций тела
большое значение имеет обстоятельство, какую часть тела мы принимаем за единицу
измерения. В качестве единицы измерения очень хорошо подходят голова, нога,
указательный палец, все длина позвоночного столба, т.д.
Леодардо да Винчи предпринял целый ряд
измерений, из которых от вычислял средние размеры человеческого тела. Его метод
можно применять и теперь. Леонардо ла Винчи был первым, принявшим в качестве
единицы измерения голову, но не всю длину черепа, а только длину лица. Альбрехт
Дюрер принимал за единицу измерения всю длину черепа. Французский анатом Рише
приводит в своих ценных работах многочисленные измерения. Он установил закон о
7 1/2-кратной длине головы. Начиная сверху, нужно на теле отметить четыре раза
длину головы. Измерение пятой единицы будет равняться не восьмикратной длине
головы, в 7 1/2-кратной, то есть она будет на половину длины головы короче.
Измерение верхней конечности мы начинаем с
фаланг. Длина головы соответствует длине кисти и лучезапястного сустава. Длина
кисти соответствует трем четвертям длины головы. Центром при этом измерении
служит точка тыльной стороны кисти, находящаяся над головой третьей пястной
кости. Значительно проще разделение тела на 7 1/2-кратную длину головы является
измерение, основанное на 8-кратной длине головы, так как в этом случае на тело
просто семь раз отмеряется длина головы, как это изображено на рисунке.
Одной из самых важных точек при разделении на
восемь частей, соответствующих длине головы, является конец четвертой части,
намечающей границу между туловищем и нижними конечностями и определяющий также
половину длины тела. Второй отрезок намечает соски грудной железы, третий
отрезок - пупок, четвертый - симфиз, пятый - середину бедра, шестой - нижнюю
границу колена, седьмой - середину большеберцовой кости, восьмой отрезок
доходит до земли [5].
Важно еще и поперечные размеры, характеризующие
различия между обоими полами. В этом отношении мы должны прежде всего
сравнивать размеры таза и плечевого пояса. Разделяя длину головы еще на пять
меньших единиц, мы сможем точнее установить также поперечные размеры.
Наибольшая ширина плеч между наиболее выдающимися точками дельтовидных мышц
соответствуют у мужчин двойной длине головы плюс две малые единицы. Глубина
тела на высоте грудной клетки и таза превышает длину головы на одну малую
единицу. Женский таз больше и шире, чем мужской, это бросается в глаза тем
более, что остальные размеры и вся длина тела у женщин меньше, чем у мужчин.
Мышечная система ребенка в общем не отличается
от мышечной системы взрослого, но полнота тела придает ребенку другой вид. Тем
большая разница в пропорциях тела. Величина новорожденного ненамного превышает
четырехкратную длину головы (Дюрер пользовался 4-кратной длиной). Голова
новорожденного по сравнению с остальными частями тела очень велика и достигает
почти ширины плеч. Шея настолько коротка, что голова почти "сидит" на
плечах. Характерным является также и то, что нижние конечности новорожденного
очень коротки. Если у взрослого середина тела находится где-то в области
симфиза, у новорожденного она находится приблизительно на уровне пупка. С
возрастом, с ростом нижних конечностей меняются соотношения [5].
ЗАКЛЮЧЕНИЕ
Анатомия для художника имеет первостепенное
значение. Чем дольше вы изучаете анатомию, тем интереснее она становится
Художнику необходимо знать, что не бывает
совершенно прямых костей. Если руки и ноги нарисовать с совершенно прямыми
костями, они будут выглядеть негибкими и жесткими. Кривизна костей очень сильно
связана с ритмом действий фигуры. Это поможет создать впечатление жизни [3].
Работа по живой модели или по фотографии не
устраняет для художника необходимости знаний анатомии и пропорций. Вы должны
знать, что собой представляют выпуклости и неровности, и понимать, почему они
находятся именно там, где мы их видим. В противном случае ваш рисунок будет
создавать впечатление раздутой резины или воскового манекена из универмага.
Важно финальную работу на любом этапе делать с модели или с хорошей копии, так
как она должна конкурировать с работами художников, которые используют и
модели, и хорошие копии. У многих художников есть фотоаппарат, который помогает
им в создании образцов. Но он не сделает за вас всю работу. Контуры
изображения, выполненного с фотографии, отличаются механистичностью, потому что
увеличенный линзой ракурс выглядит размашисто и уныло. Конечности кажутся
короткими и тяжелыми, руки и ноги - слишком большими. Если эти искажения не
исправить, ваш рисунок будет выглядеть так же, как фотография.
ПРИЛОЖЕНИЕ
Рис. 1 - Череп в профиль:
- затылочная кость; 2 - наружное затылочное
возвышение; 3 - височная кость; 4 - сосцевидный отросток височной кости; 5 -
наружный слуховой проход; 6 - суставная ямка для сочленения с нижней челюстью;
7 - суставной отросток нижней челюсти; 8 - скуловая дуга; 9 - ветвь нижней
челюсти; 10 - угол нижней челюсти; 11 - венечный отросток; 12 - тело нижней
челюсти.

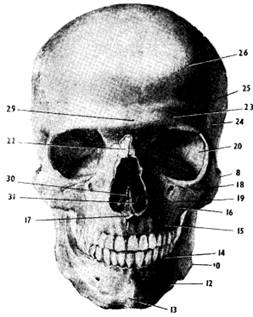

Рис. 2 - Череп в фас:
- подбородочное возвышение; 14 - луночковый
край; 15 - ячеистый отросток; 16 - верхняя челюсть; 17 - передняя носовая
кость; 18 - скуловая кость; 19 - собачья ямка; 20 - глазница; 21 - основная
кость; 22 - носовая кость; 23 - надбровная дуга; 24 - височная впадина; 25 -
височная линия; 26 - лобный бугор; 27 - теменная кость; 28 - теменной бугор; 29
- надпереносье; 30 - носовая перегородка; 31 - носовое отверстие.
Рис. 3 - Позвоночный столб
Рис. 4 - Грудная клетка. А - сзади; Б - спереди:
- ребра; 2 - лопатка; 3 - позвоночник; 4 -
надчревный угол; 5 - ключица; 6 - яремная выемка; 7 - рукоятка грудины; 8 -
тело грудины; 9 - мечевидный отросток; 10 - клювовидный отросток лопатки.
Рис. 5 - Плечевая кость (правая). I - спереди;
II - сзади:
- головка; 2 - большой бугорок; 3 - малый
бугорок; 4 - гребень малого бугорка; 5 - гребень большого бугорка; 6 - дельтовидная
бугристость; 7 - наружный мыщелок; 8 - головчатое возвышение; 9 - блок; 10 -
внутренний мыщелок; 11 - венечная ямка; 12 - локтевая ямка.
Рис. 6 - Кости предплечья: А - правые лучевая
(I) и локтевая (II) кости в положении супинации Б; (II) - правая локтевая кость
снаружи:
- локтевой отросток; 2 - большая полулунная
вырезка (покрыта хрящом); 3 - головка лучевой кости - суставная площадка для
сочленения с плечевой костью; 4 - суставная площадка для сочленения с локтевой
костью; 5 - лучевая бугристость; 6 - шиловидный отросток; 7 - суставная
площадка для сочленения с запястьем; 8 - шиловидный отросток; 9 - головка
локтевой кости, суставная площадка для сочленения с лучом; 10 - локтевая
бугристость; 11 - суставная площадка для сочленения с головкой луча; 12 -
венечный отросток.
Рис. 7 - Мускулы головы и шеи (вид спереди):
- височный мускул; 2 - жевательный мускул; 3 -
сухожильный шлем (надчерепной апоневроз); 4 - лобные мускулы; 5 - круговой
мускул глаза; 6 - пирамидальный мускул, «мускул гордецов»; 7 - квадратный
мускул верхней губы; 8 - носовой мускул; 9 - скуловой мускул; 10 - круговой
мускул рта; 11 - щечный мускул, «мускул трубачей»; 12 - квадратные мускулы
нижней губы; 13 - треугольный мускул рта; 14 - подбородочный мускул; 15 -
подъязычная кость; 16 - щитовидный хрящ (гортани); 17 - перстневидный хрящ
(гортани); 18 - дыхательное горло; 19 - челюстно-подъязычный мускул; 20 -
двубрюшный мускул; 21 - шило-подъязычный мускул; 22 - лопаточно-подъязычный
мускул; 23 - грудино-подъязычный мускул; 24 - грудино-ключично-сосковый мускул;
25 - трапециевидный мускул; 26 - большой грудной мускул; 27 - дельтовидный
мускул.
Рис. 8 - Мускулы головы и шеи (вид сбоку):
- височный мускул; 2 - жевательный мускул; 3 -
«сухожильный шлем» (надчерепной апоневроз); 4 - лобный мускул; 5 - затылочный
мускул; 6 - ушные мускулы (верхний и задний); 7 - круговой мускул глаза; 8 -
пирамидальный мускул, «мускул гордецов»; 9 - носовой мускул; 10 - квадратный
мускул верхней губы; 11 - круговой мускул рта; 12 - скуловой мускул; 13 -
щечный мускул, «мускул трубачей»; 14 - квадратный мускул нижней губы; 15 -
подбородочный мускул; 16 - треугольный мускул рта; 17 - подъязычная кость; 18 -
выступ щитовидного хряща гортани (так называемый кадык, или адамово яблоко); 19
- шило-подъязычный мускул; 20 - двубрюшный мускул; 21 - лопаточно-подъязычный
мускул; 22 - грудино-подъязычный мускул; 23 - грудино-ключично-сосковый мускул;
24 - лестничные мускулы; 25 - трапециевидный мускул; 26 - большие грудные
мускулы; 27 - дельтовидный мускул.

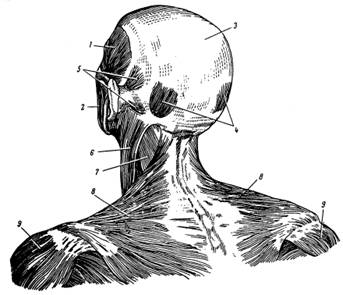

Рис. 9 - Мускулы головы и шеи (вид сзади):
- височный мускул; 2 - жевательный мускул; 3 -
«сухожильный шлем» (надчерепной апоневроз); 4 - затылочные мускулы; 5 - ушные
мускулы (верхний и задний); 6 - грудино-ключично-сосковый мускул; 7 -
пластырный мускул; 8 - трапециевидный мускул; 9 - дельтовидный мускул.
Рис. 10 - Мышцы плечевого пояса, спины, шеи и
таза:
- трапециевидная мышца; 2 - VII шейный позвонок;
3 - акромион; 4 - позвоночный край лопатки; 5 - дельтовидная мышца; 6 - угол
лопатки (покрыт широчайшей мышцей спины); 7 - край передней зубчатой мышцы,
покрытый широчайшей мышцей; 8 - широчайшая мышца спины; 9 - позвоночник; 10 -
задние подвздошные ости; 11 - подвздошный гребень; 12 - крестец; 13 - средняя
ягодичная мышца; 14 - большая ягодичная мышца; 15 - завертельная ямка; 16 -
большой вертел; 17 - мышца-напрягатель широкой фасции; 18 - наружная косая
мышца живота; 19 - реберная дуга; 20 - передняя зубчатая мышца; 21 -
ромбовидная мышца; 22 - большая круглая мышца; 23 - малая круглая мышца; 24 -
подостная мышца; 25 - длинная головка трехглавой мышцы; 26 - внутренняя головка
трехглавой мышцы; 27 - наружная головка трехглавой мышцы; 28 - двуглавая мышца;
29 - лопаточная ость; 30 - грудино-ключично-сосцевидная мышца.
Рис. 11 - Мышцы руки спереди:
- акромион; 2 - дельтовидная мышца; 3 - наружная
головка трехглавой мышцы; 4 - длинная головка двуглавой мышцы; 5 - короткая
головка двуглавой мышцы; 6 - плечевая мышца; 7 - сухожилие двуглавой мышцы; 8 -
пироговская фасция; 9 - плечелучевая мышца; 10 - длинный лучевой разгибатель
кисти (запястья); 11 - длинный сгибатель большого пальца; 12 - лучевой
сгибатель кисти; 13 - длинная ладонная мышца (сухожилие внизу обрезано, так как
удален ладонный апоневроз); 14 - мышечное возвышение большого пальца; 15 -
глубокие мышцы ладони; 16 - влагалища для сухожилий сгибателей пальцев; 18 -
мышечное возвышение мизинца; 19 - гороховидная косточка; 20 - сгибатели
пальцев; 21 - локтевой сгибатель кисти; 22 - круглый пронатор; 23 - внутренний
мыщелок плечевой кости; 24 - большая грудная мышца; 25 - ключица; 26 - трапециевидная
мышца.

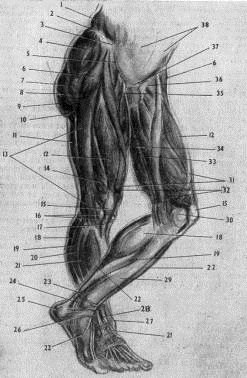

Рис. 12 - Мышцы таза и ног. Вид сбоку (справа):
- наружная косая мышца живота; 2 - подвздошный
гребень; 3 - передняя верхняя подвздошная ость; 4 - средняя ягодичная мышца; 5
- паховая связка; 6 - напрягатель широкой фасции; 7 - большой вертел; 8 -
завертельная ямка; 9 - большая ягодичная мышца; 10 - укрепляющий ягодичный
пучок широкой фасции; 11 - двуглавая мышца бедра; 12 - прямая мышца бедра; 13 -
подвздошно-большеберцовый тракт; 14 - наружная широкая мышца; 15 - надколенник;
16 - жир коленного сустава; 17 - связка надколенника (она обвисает, и жир
коленного сустава выпячивается, так как колено разогнуто до предела, а
четырехглавая мышца расслаблена); 18 - икроножная мышца; 19 - камбаловидная
мышца; 20 - малоберцовая мышца; 21 - общий разгибатель пальцев; 22 - передняя
большеберцовая мышца; 23 - задние глубокие мышцы голени; 24 - внутренняя
лодыжка; 25 - пяточный бугор; 26 - крестообразная и поперечная связки голени;
27 - внутренняя лодыжка; 28 - длинный разгибатель большого пальца; 29 -
большеберцовая кость; 30 - внутренний мыщелок бедра; 31 - внутренняя широкая
мышца бедра; 32 - укрепляющий надколенный пучок фасции; 33 - нежная мышца; 34 -
полусухожильная и полуперепончатая мышца; 35 - приводящие мышцы; 36 -
подвздошно-поясничная мышца;37 - лонное сращение; 38 - прямая мышца живота.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Могилевцев
В.А. Основы рисунка: учеб.пособие. - СПб.: АРТИНДЕКС, 2007.
. Иваницкий
М.Ф. Очерк пластической анатомии человека. - М., 1965.
3. Атлас
анатомии человека для художников [электронный ресурс]. - URL:
<http://doktor-lib.com/book/61-atlas-anatomii-cheloveka-dlya-xudozhnikov/51-srednij-spoj.html>
(дата обращения 15.12.2013).
. График.
Уроки рисунка [электронный ресурс]. - URL: <http://graphic.org.ru/barchai_proportion.html>
(дата обращения 16.12.2013).
. Мышцы
в пластической анатомии [электронный ресурс]. - URL:
<http://3dmaster.grandikos.com/myishczyi-dinamika-i-forma.html> (дата
обращения 12.12.2013).
