Анализ схем контроля детали типа палец

Оглавление

Введение

1. Анализ детали

2. Выбор средств измерения для линейных размеров и допусков формы и расположения поверхностей

3. Контроль шероховатости

Вывод

Список использованных источников

Введение

Качество продукции - совокупность свойств продукции, обуславливающих её пригодность удовлетворять определённые потребности в соответствии с её назначением.

Контроль качества - это процесс получения и обработки информации об объекте с целью определения нахождения параметров объекта в заданных пределах. Процесс контроля заключается в установлении соответствия действительных значений физических величин установленным предельным значениям. Контроль должен ответить на вопрос находится ли контролируемая физическая величина в поле допуска или выходит за его пределы.

Контроль параметров и характеристик объекта, связанный с нахождением действительных значений физических величин, называется измерительным контролем.

В тех случаях, когда нет необходимости определять числовые значения физических величин, а требуется установить только факт нахождения параметра в поле допуска или выхода из него, производится качественная оценка параметров объекта, т.е. осуществляется качественный контроль. Качественный контроль в отличие от измерительного контроля называют просто контролем.

Виды контроля

Классификация видов контроля основана на различных признаках: время проведения и место контроля в технологическом цикле, управляющее воздействие контроля, объект контроля и др. Рассмотрим наиболее распространённые виды контроля.

Контроль может быть разрушающий и неразрушающий.

При разрушающем контроле для выполнения контрольных операций необходимо разрушить изделие и дальнейшее его использование становится не возможным. Примером разрушающего контроля, когда определение соответствия контролируемого параметра установленным предельным отклонениям, сопровождается разрушением объекта, является проверка изделия на прочность.

При неразрушающем контроле соответствие контролируемого параметра установленным предельным отклонениям определяется по результатам полученной информации об объекте контроля. Взаимодействие органов средства контроля с объектом контроля не вызывает разрушения объекта и не изменяет его свойств. Примерами неразрушающего контроля являются: контроль размеров деталей, отклонений формы и расположения поверхностей, давления, температуры и др. Результаты контроля можно использовать для воздействия на ход производственного процесса.

В зависимости от характера этого воздействия контроль может быть активным и пассивным.

Активный контроль объекта осуществляется непосредственно в ходе технологического процесса формирования изделия, например обработки детали на станке. Текущие результаты активного контроля дают информацию о необходимости изменения режимов обработки или корректировке параметров технологического оборудования, например необходимость изменения положения между режущим инструментом и деталью. Активный контроль может быть ручным, при котором режимами и остановкой станка в процессе изготовления изделия управляет оператор, наблюдающий за показаниями приборов или автоматическим, когда управление станком осуществляется с помощью команд, выдаваемых установленным на станке или вне станка устройством. Применение активного контроля позволяет повысить производительность труда, улучшить качество изготовления, вести одновременное обслуживание нескольких единиц технологического оборудования, получать высокую точность изделий, использовать на этих работах операторов относительно невысокой квалификации. Перспективным является создание устройств активного контроля, работающих без настройки по образцовым объектам. В качестве образцовых могут быть как материальные объекты (например, образцовые детали), так и соответствующее программное обеспечение.

В отличие от активного пассивный контроль осуществляется после завершения отдельной технологической операции или всего технологического цикла изготовления объекта (детали или изделия). На стадиях жизненного цикла изделия, в том числе технологического процесса изготовления, производимый контроль имеет различное назначение и протяжённость во времени.

Различают входной, операционный и приемочный контроль, а также непрерывный, периодический и летучий контроль.

Входному контролю подвергают сырье, исходные материалы, полуфабрикаты, комплектующие изделия, техническую документацию и т. д. Контроль производится по ряду параметров, среди которых: визуальный и инструментальный контроль геометрии продукции, соответствие отгрузочным документам, наличие дефектов и др. С входного контроля начинается формирование качества изделия при производстве на данном предприятии.

Операционный контроль или межоперационный контроль проводится на различных стадиях производственного процесса изготовления изделия. Назначение и порядок его проведения определяется технологической документацией - маршрутными и операционными картами.

Приёмочный контроль состоит в проверке готовых изделий и наиболее ответственных узлов. Контролю подвергаются: взаимное расположение элементов изделия, качество выполненных соединений (сила и момент затяжки резьбовых соединений, качество пригонки стыкуемых поверхностей и др.), правильность постановки и наличие деталей в соединениях, масса узлов и изделия в целом, уравновешенность вращающихся частей изделия и т.д.

Непрерывный и периодический контроль состоит либо в непрерывной проверке соответствия контролируемых параметров нормам точности либо соответственно в периодической проверке через установленные интервалы времени.

В произвольные моменты времени могут проводить летучий контроль.

Контроль осуществляется сверху донизу, объекты государственной, региональной и международной значимости подвергаются государственному контролю (надзору). Это относится, например, к объектам, на которые распространяются требования технических регламентов, к государственному надзору за измерительной техникой, к надзору за применением законодательно установленной системы единиц физических величин и др.

Другой уровень - инспекционный контроль, он может быть ведомственный, межведомственный, вневедомственный.

Далее - контроль на производстве, контроль отделом технического контроля (ОТК) предприятия, цеховой контроль мастером и личный контроль на рабочем месте.

В зависимости от места проведения различают подвижный и стационарный контроль.

Большинство видов контроля проводится непосредственно на рабочих местах: у станка, на производственных участках, в цехах и т.п., такой контроль называют подвижным. Однако, осуществить такой контроль не всегда возможно, т.к. возникает необходимость применения специальных средств контроля, требующих отдельно расположенных контрольных участков, стендов, лабораторий, а иногда отдельно стоящих сооружений, как например радиационный контроль, такой контроль называют стационарным.

Объектами контроля являются: производимая продукция; техническая, товарная и сопроводительная документация; параметры технологического процесса; средства технологического оснащения; документация по прохождению рекламаций; правила соблюдения условий эксплуатации, а также технологическая дисциплина и квалификация исполнителей.

В зависимости от объёма производства отличают однократный и многократный контроль.

По способу отбора изделий, подвергаемых контролю, отличают сплошной и выборочный контроль. Сплошной (стопроцентный) контроль всех без исключения изготовленных изделий применяется при индивидуальном и мелкосерийном производстве.

При крупносерийном и массовом производстве применяются статистические методы контроля.

Цель работы является анализ схем контроля детали типа палец.

1. Анализ детали

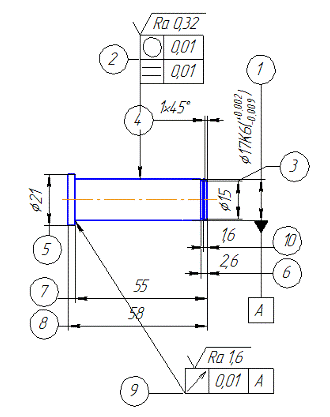

Рис. 1

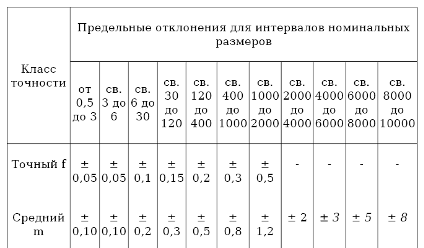

На неуказанные допуски на чертеже распространяется ГОСТ 30893.1. Для степени точности m допуски приведены в таблице ниже.

Рис. 2

Таблица 1

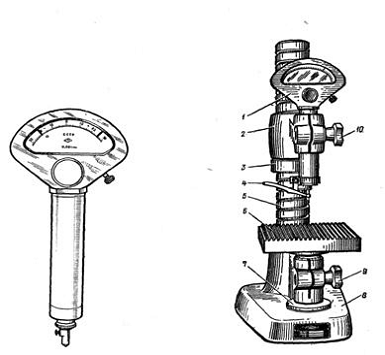

2. Выбор средств измерения для линейных размеров и допусков формы и расположения поверхностей

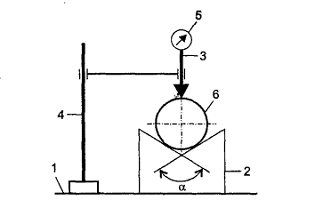

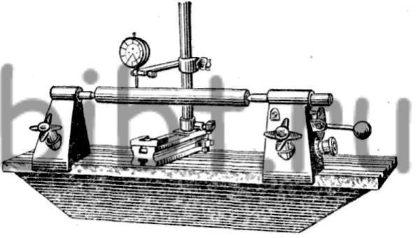

Таблица 2

3. Контроль шероховатости

Образцы шероховатости выпускаются по ГОСТ 9378, образцы воспроизводят металлические поверхности, полученные определенным способом механической обработки (точением, растачиванием, фрезерованием, шлифованием, полированием). Образцы предназначены для оценки шероховатости поверхности, полученные одним из указанных выше способов обработки, путем сравнения с ними визуально и на ощупь.

Для определения класса шероховатости поверхностей деталей используются образцы шероховатости, которые являются профессиональным инструментом. С помощью визуального метода определяют классы шероховатости поверхности деталей по сравнению с образцами. Высокие классы измеряют с помощью лупы. Чтобы правильно поставить оценку нужно применять образцы, по характеру обработки и материалу, которые соответствуют проверяемым поверхностям изделий.

Рис 3.1 - Образцы шероховатости

Образцы шероховатости должны иметь одинаковый цвет и блеск на всей рабочей поверхности. Заметные невооруженным глазом забоины, трещины, раковины, следы коррозии, пористость дробление, а также царапины, не исчезающие при изменении угла зрения, на рабочей поверхности не допускаются.

Для определения шероховатости поверхности используются два метода:

контактный метод (наконечник, связанный с индуктивной системой, касается поверхности)

лазерная интерферометрия.

Контактные профилометры

Контактный профилометр - прибор, предназначенный для измерения шероховатости поверхности.. Типичный профилометр содержит шкалу <#"791258.files/image018.gif">

Рис 3.2 - Контактный профилометр

В технике <#"791258.files/image019.gif">

Рис 1 - Бесконтактный профилометр

Вывод

При ужесточении технологических требований точности детали возрастает стоимость контроля, возникает необходимость использования дорогостоящих средств контроля.

контроль шероховатость профилограф

Список использованных источников

1. Димов Ю.В. Метрология, стандартизация и сертификация. Учебник для вузов. 2-е изд. - СПб.: Питер, 2006

. Метрология, стандартизация и сертификация: Учебник/Ю.И. Борисов, А.С. Сигов и др.; Под ред. А.С. Сигова. - М. Форум:Инфра-М, 2005
