Работа в GPSS World
МИНИСТЕРСТВО
ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ
ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ
ВЫСШЕГО
ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«БРАТСКИЙ
ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
ФАКУЛЬТЕТ
ЭКОНОМИКИ И УПРАВЛЕНИЯ
Кафедра
менеджмента и информационных технологий
Прикладная
информатика (в экономике)
Лабораторная
работа
по
дисциплине «Имитационное моделирование»
имитационный
трансляция world транзакт
Работу выполнил Т.А. Шевченко
Проверил Л.А. Геращенко
Братск 2014
г.
Цель:
работы: получить и закрепить на практике навыки работы в системе имитационного
моделирования GPSS
World.
Оборудование: ЭВМ,
тактовая частота процессора 1.1 Гц и выше, ОЗУ 256 Мб и выше, HDD
20 Гб и выше, принтер.
Программное обеспечение:
ОС Windows 9X,2000,XP,
Microsoft
Office, GPSS
World.
Ход выполнения работы:
1. Открыли главное окно GPSS
World
(Рисунок 1).
имитационный gpss world транзакт
Рисунок 1 - Окно программы
. Открыть образец системы Sample
1.
Рисунок 2 - Sample
1
. Зададим процесс моделирования с помощью
команды Command/Creat
Simulation. После
создания объекта «Процесс моделирования» откроется журнал (Рисунок 3).

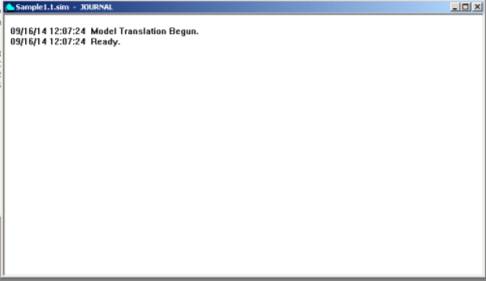

Рисунок 3 - Журнал регистрации событий
. Для отображения элементов системы откроем окно
«Блоки» с помощью команд Window/Simulation
Window/
Block
Window
(Рисунок 4).

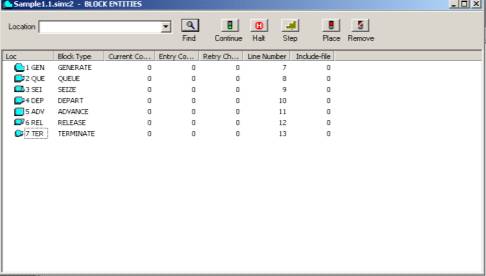

Рисунок 4 - Окно блоков
. Запусти процесс моделирования с помощью
команды Command/Start.
В появившемся диалоговом окне заменим значение 1 на 300 - это счетчик
завершения процесса моделирования. После моделирования системы в окне блоков
произошли изменения (Рисунок 5).

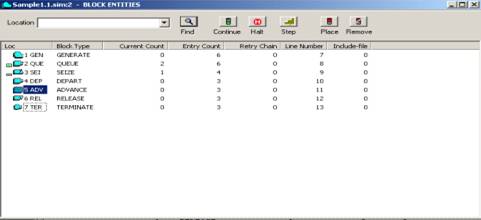

Рисунок 5 - окно «Блоки» после процесса
моделирования
В результате моделирования получаем отчет об
изменениях, произошедших в состоянии системы после процесса моделирования
(Рисунок 6).
Рисунок 6 - Отчет
Анализ отчета:
1. отчет был сформирован за 31 секунду (End
Time);
. модель состоит из 7 блоков и одного
устройства (FACILITIES);
. имя модели Barber;
. Система состоит из семи блоков : Generate
(производительность),
Queue (очередь), Saize
(размер), Depart
(число отказов), Advance
(авансовые
платежи), Reliase,
Terminate (объем выполненных
работ);
. Процесс моделирования изменил
количество транзактов, вошедших в данный блок с момента последней трансляции (Entry
Count),
Количество транзактов в данном блоке (Current
Count)
и количество транзактов, ожидающих выполнение специфического условия (Retry).
Устройства:
Имя устройства: Baber;
Количество раз, которое устройство было занято (Entries):
4;
Коэффициент использования (Until):
0,805;
Среднее время занятия устройства транзактом (AVE.TIME):
379,314;
Состояние устройства к моменту завершения
моделирования (AVALL):
1;
Номер транзакта, который занимает устройство (OWNER):
4;
Количество транзактов, ожидающих выполнение (PEND):
0;
Количество транзактов, вытесненных из устройства
(INTER): 0;
Количество транзактов, ожидающих занятие
устройства (Delay): 2.
Очереди:
Максимальное содержимое в очереди: 3;
Текущее содержание очереди к моменту завершения
(CONT): 3;
Общее количество входов транзактов в очередь: 6;
Взвешенное по времени среднее содержимое в
очереди в течение периода измерения (AVE.
CONT): 1.022;
Среднее пребывание в очереди одного транзакта (AVE.
TIME): 321,285;
Кол-во транзактов, ожидающих в очереди на
исполнение (Retry): 0;
Список текущих событий:
Приоритет: 0;
Время входа транзакта в систему(M1):
192,895;
Номер семейства данного тарнзакта (Assem):
4;
Номер блока (Current):
3;
Номер следующего блока (Next):
4.
Вывод: в
ходе выполнения данной лабораторной работы были получены практические навыки по
работе в системе имитационного моделирования GPSS
World.
