Системный параметр
|
Описание
|
Значение
|
|
1
|
Передача данных
|
Сколько средств связи требуется для передачи
или обмена информацией с приложением или системой?
|
2
|
|
2
|
Распределенная обработка данных
|
Как обрабатываются распределенные данные и
функции обработки?
|
1
|
|
3
|
Производительность
|
Нуждается ли пользователь в фиксации времени
ответа или производительности?
|
1
|
|
4
|
Распространенность используемой конфигурации
|
Насколько распространена текущая аппаратная
платформа, на которой будет выполняться приложение?
|
3
|
|
5
|
Скорость транзакций
|
Как часто выполняются транзакции? (каждый день,
каждую неделю, каждый месяц)
|
3
|
|
6
|
Оперативный ввод данных
|
Какой процент информации надо вводить в режиме
онлайн?
|
3
|
|
7
|
Эффективность работы конечного пользователя
|
Приложение проектировалось для обеспечения
эффективной работы конечного пользователя?
|
4
|
|
8
|
Оперативное обновление
|
Как много внутренних файлов обновляется в
онлайновой транзакции?
|
3
|
|
9
|
Сложность обработки
|
Выполняет ли приложение интенсивную логическую
или математическую обработку?
|
1
|
|
10
|
Повторная используемость
|
Приложение разрабатывалось для удовлетворения
требований одного или многих пользователей?
|
4
|
|
11
|
Насколько трудны преобразование и инсталляция
приложения?
|
2
|
|
12
|
Легкость эксплуатации
|
Насколько эффективны и/или автоматизированы
процедуры запуска, резервирования и восстановления?
|
2
|
|
13
|
Разнообразные условия размещения
|
Была ли спроектирована, разработана и
поддержана возможность инсталляции приложения в разных местах для различных
организаций?
|
0
|
|
14
|
Простота изменений
|
Была ли спроектирована, разработана и
поддержана в приложении простота изменений?
|
1
|
Функциональный размер приложения рассчитан в следующей
формуле:
, (1)
где
- коэффициенты сложности, приведенные в
таблице 4.
Для разработки приложения был выбран язык программирования C#, для которого количество строк кода на одну единицу
функционального размера равно 55. Следовательно, количество строк кода равно:
(2)
Т.к. рассматриваемый проект относится к распространённому типу
(небольшие программные проекты, над которыми работает небольшая группа
разработчиков с хорошим стажем работы, устанавливаются мягкие требования к
проекту), то коэффициенты для расчета уравнений базовой подмодели COCOMO равны: a=2.4, b=1.05, c=2.5, d=0.38 [2]. Значит, соответствующие значения
показателей равны:
[чел-мес] (3)
[мес] (4)
где E - затраты в человеко-месяцах, D - время разработки.
1. Черновой эскиз

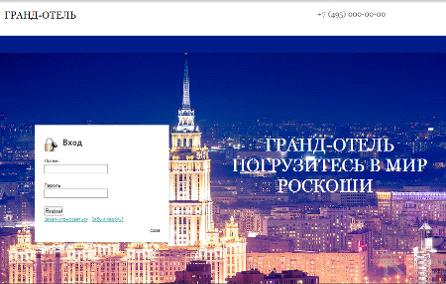

Окно авторизации для входа в систему (ввод логина и пароля)
изображен на рисунке 3.1
Рисунок 3.1 - Авторизация в системе.
После авторизации пользователя открывается главное окно
(рисунок 3.2).
база администратор гостиница информационная
Рисунок 3.2 - Главное меню, права доступа "Клиент"
При нажатии кнопки "Забронировать" открывается окно
Бронирование номера (рисунок 3.3).
При нажатии копки "Оставить заявку" открывается
пустое окно заказа доп. услуг готиницы.

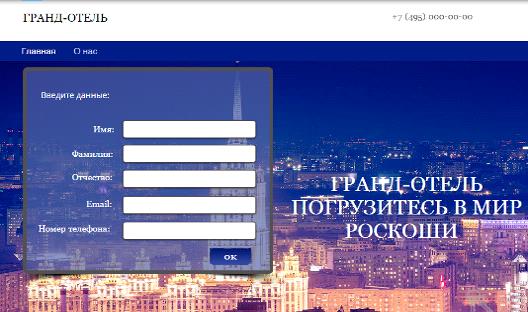

Рисунок 3.3 - Заполнение данных о клиенте, права доступа
"Клиент".
В данном окне заполняется информация о клиента для занесения
в базу данных "БД Клиент". После нажатия кнопки "ОК"
выводится окно выбора номера для заселения (рисунок 3.4)

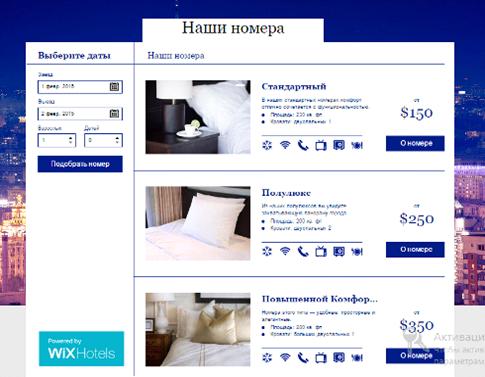

Рисунок 3.4 - Выбор номера заселения, права доступа
"Клиент".
В данном окне выбирается категория номера, количество человек
которые будут в нем проживать, а так же дата заезда и дата выезда. После того
как клиент определится с выбором, ему останется внести предоплату и номер будет
забронирован на его имя.
3. Эскизный
проект
3.1 Диаграмма
использования
Диаграмма Use Case отражает все действия, используемые в
информационной системе. Диаграмма вариантов использования приведена в
приложении Г.
3.2 Диаграмма
деятельности для системы в целом
Диаграммы деятельности (activity diagram) UML отражают
управленческий аспект реализации варианта использования и включают в свой
состав деятельности, состояния, решения, знаки синхронизации, а также переходы
между ними. Диаграмма деятельности для системы приведена в приложении Д.
3.3 Диаграммы
последовательности
Диаграммы последовательности (sequence diagram) UML отражают
коммуникационный аспект реализации варианта использования и включают в свой
состав объекты и сообщения между ними. Диаграммы последовательности приведены в
приложении Е.
3.4 ER-модель
Диаграммы классов UML отражают структурный аспект реализации
варианта использования и включают в свой состав классы, объекты, экземпляры, а
также связи между ними. ER-модель диаграммы классов приведена в приложении
Г на рисунке Г.7.
Данная диаграмма включает:
· Таблица "Клиенты" - включает
данные клиентов, логины, пароли ФИО, номер телефона и Email.
· Таблица "Персонал" - в ней
хранятся ФИО, должность и Номер телефона сотрудников.
· Таблица "Заявка" - основная
таблица. В ней хранятся данные при составлении заявки на бронирование.
· Таблица "Журналирование" -
необходима для сохранения дат и заявок поступающих от клиентов.
· Таблица "Отчеты" - нужна для
хранения всех отчетов.
· Таблица "Пресйкурант" - в этой
таблице хранится прейскурант на все услуги предоставляемые гостиницей.
· Таблица "Номера" - в ней
находится список номеров гостиницы.
· Таблица "Доп. услуги" - нужна
для хранения списка доп. услуг гостиницы.
Заключение
В результате курсового проекта была спроектирована и
реализована автоматизированная информационная система "Гостиница".
Данная система удовлетворяет всем требованиям, предъявленным
в задании, и реализует большинство необходимых сотрудникам гостиницы функций.
При обследовании объекта автоматизации с использованием
конструктивной модели стоимости COCOMO была вычислена оценка затрат на
проектирование системы. Трудозатраты составили 17.351 человеко-месяцев, а
время, которое понадобится для разработки, составляет 7.39 месяца. Данная
оценка позволила сделать вывод о целесообразности разработки системы.
В результате выполнения курсовой работы был сделан вывод, что
сегодня внедрение информационных систем может способствовать:
· получению более рациональных вариантов
решения управленческих задач за счет внедрения математических методов и
интеллектуальных систем и т.д.
· освобождению работников от рутинной работы
за счет ее автоматизации
· обеспечению достоверности информации;
· замене бумажных носителей данных на
магнитные и оптические, что приводит к более рациональной организации
переработки информации на компьютере и снижению объемов бумажных документов;
· уменьшению затрат на производство
продуктов и услуг;
Список
использованных источников
1. Э.
Троелсен - "Язык программирования C# 5.0 и платформа.net 4.5"
(базовый учебник по языку C#) Перерва, А. Путь аналитика. Практическое
руководство IT-специалиста / А. Перерва, В.
Иванова. - СПб.: Питер, 2012 - 304 с.
2. Д. Палермо -
"ASP.net <http://asp.net/> MVC 4 в действииРойс У. Управление
проектами по созданию программного обеспечения. Унифицированный подход / У.
Ройс. - М.: Издательство "ЛОРИ", 1998. - 431 с.
. AllFusion Process
Modeler 7 (BPwin) - Программные продукты - Каталог ПО - Описания продуктов:
[Электронный ресурс]. Режим доступа: <www.bpwin.ru/>, свободный. -
Загл. Домашняя страница.
4. IBM - Rational Rose Enterprise: [Электронный ресурс].
Режим доступа:
. Маклаков С.В.
Создание информационных систем с AllFusion Modeling Suite.
- М.: ДИАЛОГ - МИФИ, 2002. - 224с.
. Маклаков С.В. BPWin
и ERWin. CASE - средства разработки информационных систем. - М.: ДИАЛОГ - МИФИ,
1992. - 256с.
. Сайт case-web
"Информационные системы".
. Кириллов В.В.
Структурированный язык запросов (SQL). - СПб.: ИТМО, 1994. - 80 с.
. Цикритизис Д.,
Лоховски Ф. Модели данных. - М.: Финансы и статистика, 1985. - 344 с.
Приложение И
Техническое задание
. Общие сведения
Данное техническое задание описывает создание информационной
системы гостиницы.
Система создается на основании экспресс-обследования и
задания на курсовой проект.
Сроки проведения работ: сентябрь 2014 г. - февраль 2015 г.
(5.6 месяца)
. Назначение и цели создания системы
.1 Назначение системы
· Авторизация клиентов и сотрудников,
предоставление им интерфейса взаимодействия с системой
· Регистрирование и добавление клиентов;
Хранение сканированных документов
· Обслуживание клиентов без
непосредственного участия сотрудников
· Формирование отчетов.
2.2) Цели создания системы
) Повышение эффективности работы учреждения;
) Освобождение сотрудников от принятия платежей.
) Использования передовых технологий взаимодействия с
пользовательскими интерфейсами системы
) Сокращения времени на заполнение документов и минимизации
ошибок при их заполнении
) Систематизации хранения и учета заявок от клиентов
. Характеристика объекта автоматизации
Объектом автоматизации является деятельность отдела по работе
с клиентами гостиничного комплекса.
. Требования к системе
.1 Требования к системе в целом
.1.1 Требования к структуре и функционированию системы
) Система должна функционировать 24 часа в сутки;
2) Система должна функционировать режимах, которые
определяются аутентификацией пользователя:
- Режим клиента: внесение данных для
регистрации, выбор услуг предоставляемых гостиницей, электронная оплата услуг.
- Режим персонала: информирование о занятых
и свободных номерах.
- Режим администрации гостиницы:
формирование и анализ отчетов, внесение изменений в прейскурант на основании
анализа.
- Режим администратора: добавление
пользователей, управление БД.
3) Система должна быть расширяемой в контексте создания
отчетной документации.
.1.2 Требования к численности и квалификации персонала
системы и режиму его работы
) Клиент - базовые знания ПК, умение Windows программами, знание
правил использования системы.
) Администратор - опыт в настройке интерфейсных
приложений, работающих с базой данных; знание руководства пользователя и
руководства системного администратора.
.1.3 Показатели назначения
Должно достигаться изменение следующих показателей:
) Количество хранимых записей в таблицах базы данных
(до 300 тыс.);
2) Формат вывода отчетов.
4.2 Требования к функциям (задачам), выполняемым системой
.2.1 Перечень функций, задач, подлежащих автоматизации
) Авторизация в системе.
2) Регистрация пользователи и установка ролей.
) Подсчет стоимости услуг.
) Прием оплаты клиента.
) Формирования списков занятых и свободных номеров.
) Предоставление прейскуранта услуг клиенту
) Изменение в прейскуранте.
) Формирование и печать отчетов.
4.2.2 Требования к форме представления выходной информации
) Выходная информация представляется в виде таблиц в
приложении
2) Таблицы должны иметь возможность экспортироваться в
документ *doc, xls, csv;
4.2.3 Перечень отказов системы
) Сбои в работе используемой СУБД;
2) Неисправность в аппаратных средствах;
4.3 Требования к видам обеспечения
.3.1 Требования к информационному обеспечению системы
) Все данные пользователей организованы в таблицы и
хранятся в базе данных;
.3.2 Требования к лингвистическому обеспечению
Используется язык программирования C#.
.3.3 Требования к программному обеспечению
) Информационная система должна функционировать под Windows 2008 Server R2 данный выбор обусловлен
требованиями к высокий совместимости системы.
2) На персональных компьютерах пользователей должна быть
установлена система Windows.
) Персональный компьютер должен находиться в одной
сети что и сервер.
4.3.4 Требования к техническому обеспечению
Рабочее место пользователя (Минимальные требования):
- клавиатура, мышь;
- монитор;
- материнская плата;
- жесткий диск;
- процессор AMD/Intel с тактовой частотой не
менее 1000 МГц;
- видеокарта с объемом видеопамяти не менее
64 Мб;
- оперативная память не менее 512 Мб;
- сетевая плата.
Сервер БД (Минимальные требования):
оперативная память не менее 4 Гб
жесткий диск
сетевая плата
процессор AMD/Intel с тактовой частотой не менее 2000 МГц;
материнская плата;
Состав и содержание работ по содержанию системы
.1 Перечень стадий работ по созданию системы
) Формирование требований к АС;
2) Разработка концепции АС;
) Разработка технического задания;
) Создание эскизного проекта.
6 Порядок контроля и приемки системы
Промежуточный контроль над ходом проектирования ИС
осуществляется научным руководителем проекта еженедельно на протяжении всего
периода разработки системы.
Прием проекта будет произведен руководителем проектирования.
Требования к составу и содержанию работ по
подготовке объекта автоматизации к вводу системы в действие
Не обозначены
Требования к документированию
Перечень подлежащих разработке комплектов и видов документов:
) План управления конфигурациями программного
обеспечения;
2) План контроля качества программного обеспечения;
) План управления программным проектом;
) Спецификация требований к программному обеспечению;
) Техническое задание;
) Проектная документация программного обеспечения.
9 Источники разработки
Документы и информационные материалы, на основании которых
разрабатывалось ТЗ и которые должны быть использованы при создании системы:
) ГОСТ 34.602-89 "Техническое задание на создание
АС";
2) Задание на курсовой проект;
) План управления конфигурациями программного
обеспечения;
) План контроля качества программного обеспечения;
) План управления программным проектом;
) Спецификация требований к программному обеспечению;
) Проектная документация программного обеспечения.
8) Требования 173-ФЗ "О трудовых пенсиях"
