Применение SCADA-систем
Содержание
Введение
Современные
SCADA - системы
Постановка
задачи и цель работы
Отечественные
ИСПУ
Зарубежные
ИСПУ
Заключение
Список
использованной литературы
Введение
SCADA (от англ.
<#"787188.files/image001.jpg">
Рисунок 2 - Программная оболочка Trace
Mode
В интегрированную среду разработки TRACE MODE 6
встроены более десяти редакторов, автоматически открывающихся при вызове того
или иного компонента проекта. Среди них:
· Редактор графических экранных форм;
· Редактор программ на визуальном
языке Techno FBD;
· Редактор программ на визуальном
языке Techno SFC;
· Редактор программ на визуальном языке
Techno LD;
· Редактор программ на процедурном
языке Techno ST;

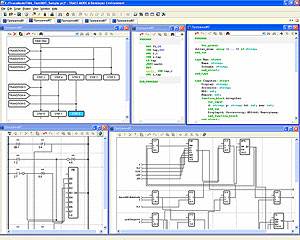

Рисунок 3 - Редакторы Trace
Mode
· Редактор программ на процедурном
языке Techno IL;
· Редактор SQL-запросов;
· Редактор паспортов оборудования
(EAM);
· Редактор персонала (HRM);
· Редактор материальных ресурсов
(MES);
Кроме того, интегрированная среда
разработки TRACE MODE (профессиональной линии) содержит обширные библиотеки
готовых компонентов и алгоритмов <#"787188.files/image003.jpg">
Рисунок 4 - Готовые алгоритмы Trace
Mode
В интегрированной среде разработки
TRACE MODE 6 поддерживается технология многопользовательской разработки
<http://www.adastra.ru/ru> проекта (для этого требуется приобретение
дополнительного сервера групповой разработки и использование инструментальных
систем профессиональных линий).
Алгоритмы управления на всех уровнях
АСУ программируются на одних и тех же языках стандарта IEC 61131-3
<http://www.adastra.ru/products/overview/IEC61131/>. Связи между
компонентами разных уровней, например, между SOFTLOGIC-контроллером и сервером
АСУТП или между двумя серверами создаются автоматически с помощью уникальной
технологии автопостроения
<http://www.adastra.ru/products/overview/autobuilding/> в рамках единого
проекта распределенной АСУ
<http://www.adastra.ru/products/overview/uniform/>, поэтому вычисления
могут быть легко перенесены из компьютера в контроллер или наоборот. Все
редакторы тесно интегрированы с мощными средствами отладки <http://www.adastra.ru/products/overview/debugging/>,
благодаря чему достигается максимальный комфорт разработки сложных
распределенных АСУТП и АСУП.
In Touch
nTouch - SCADA-система для
визуализации и управления технологическими процессами. InTouch - широко
известная и распространенная SCADA-система. Одной из многих причин широкой
популярности данной системы является удачная реализация человеко-машинного
интерфейса (HMI - human machine interface) и его эффективность в отношении
функциональность/цена. HMI позволяет контролировать и управлять всеми объектами
и системами, используя графические объекты. Он включает:
· отображение параметров для
управления сигналами;
· отображение текущих и исторических
трендов;
· отображение и регистрацию аварийных
сигналов.предоставляет набор инструментов для графического отображения
состояния процесса. Графические объекты могут быть анимированы с использованием
следующих динамических атрибутов: цвет, положение, движение, мигание, вращение,
заполнение
Зарубежные ИСПУ
Существуют много различных зарубежных SCADA
- систем. Перечислим и рассмотрим их характеристики наиболее популярных:
· Advantech Studio
· DataRate
· Wiz con
· IFIX
· IGSS
· VIS@
· Zenon
· Cimplicity
· GeniDAQ
система iFIX - это мощный программный пакет для
реализации HMI от компании GE Fanuc Automation. Разработка данного решения -
дело рук компании Intellution, которая ныне входит в состав GE Fanuc
Automation. Серия продуктов FIX (аббревиатура от Fully-Integrated Control
System) подходит для интеграции на производство любого масштаба и соединяет в
себе все преимущества систем разработанных на UNIX и Windows платформах. SCADA
FIX исторически включала в себя следующие компоненты:
· Серию HMI приложений на
клиент-серверной архитектуре, реализующих сбор, обработку, архивацию, визуализацию
данных, связанных с протеканием технологического процесса.
· VisualBatch - конфигуратор
графического интерфейса SCADA систем.
· Web Server Internet - среда
графического отображения в реальном времени HMI.
· Broadcast Network Internet - система
пересылки данных по технологии push.
· Paradym-31 - LCADA конфигуратор для
управления программируемыми логическими контроллерами класса SoftLogic.
· PlantTV - приложение для просмотра
данных.SCADA несет в себе все преимущества более старой серии программных
пакетов, однако, строится на компонентно-объектной архитектуре. Среди новых
модулей стоит выделить:
· Обновленную серию SCADA/HMI
приложений IFIX.
· iBatch - приложение для
автоматизации серийных стандартных объектов управления с большой библиотекой
стандартных блоков и модулей.
· iWeb Server Internet -
специализированный браузер для отображения протекающих процессов в
технологическом процессе.
· iWebCast Internet - обновленная
система пересылки данных по технологии push.
-система zenon
является основным продуктом австрийской компании COPA-DATA
GmbH. Разработанная в
середине 80-х годов, она была первым комплексным решением графической
визуализации для Windows-систем.
Благодаря постоянной модернизации, усовершенствованию и внедрению новейших
технологий zenon занимает
лидирующие позиции на рынке HMI/SCADA-систем.
Успех компании COPA-DATA
основан на мощи инновационного развития.
Zenon полностью
решает все возможные задачи, которые ставятся перед HMI/SCADA-системами.
Позволяет осуществлять удобное и наглядное управление, четкое взаимодействие
всех инженерных комплексов, автоматическую адаптацию, интеллектуализацию
режимов работы подсистем. Базируется на стандартных открытых технологиях и
предлагает огромный набор простых в использовании графических функций для
построения систем визуализации.
Zenon - единственная
HMI/SCADA программа, поддерживающая все операционные системы Microsoft.
Проекты для Windows CE и Windows
ME/NT/2000/XP/Vista/7 могут быть созданы с использованием единственного
технического инструмента - Редактора (Editor). Данная возможность открывает
целый ряд преимуществ:
для создания новых проектов не требуется
проходить дополнительное обучение, поскольку все время используется один и тот
же инструмент;
автоматическая конвертация проектов для разных
операционных систем.
Наиболее ярко универсальность zenon проявляется
благодаря эффективной работе как на 32-битных операционных системах, так и на
64-битных.
Заключение
диспетчерский управление данный база
TRACE MODE - основана на инновационных, не
имеющих аналогов технологиях. Среди них: разработка распределенной АСУТП как
единого проекта, автопостроение, оригинальные алгоритмы обработки сигналов и
управления, объемная векторная графика мнемосхем, единое сетевое время,
уникальная технология playback - графического просмотра архивов на рабочих
местах руководителей. TRACE MODE - это первая интегрированная SCADA- и
SOFTLOGIC-система, поддерживающая сквозное программирование операторских станций
и контроллеров при помощи единого инструмента.
Система вобрала в себя многие достижения
российских высоких технологий как в области программирования, так и в сфере
промышленной автоматизации. Некоторые технологии, используемые в TRACE MODE,
являются инновационными и не имеют аналогов в других SCADA-системах. Таковы
встроенные оригинальные алгоритмы обработки сигналов и управления, объемная
векторная графика мнемосхем, единое сетевое время, система структурирования и
тиражирования проектов, механизм playback, обеспечивающий графический просмотр
архивов на рабочих местах руководителей. TRACE MODE-первая SCADA-система, в
которой реализовано сквозное программирование, т. е. возможность решать задачи
нижнего и верхнего уровня АСУ при помощи единого инструментария.
Все это позволяет создавать мощные современные
распределенные АСУТП, работающие под управлением различных операционных систем,
- от старой, испытанной MS-DOS до новейших Windows 95 и Windows NT - и решающие
весь комплекс задач приема и обработки данных, организации автоматического
управления и регулирования, ведения архивов и генерирования отчетов о ходе
технологического процесса.
К настоящему времени в России и за рубежом
установлено более 2500 копий TRACE MODE; система имеет сотни внедрений практически
во всех отраслях промышленности. АСУТП на ее основе работают в энергетике,
металлургии, нефтяной, газовой, химической промышленности, в коммунальном
хозяйстве и в других отраслях (см. табл.). По числу внедрений в России TRACE
MODE значительно опережает аналогичные зарубежные пакеты.
Системы SCADA уязвимы для хакерских
<http://ru.wikipedia.org/wiki/%D0%A5%D0%B0%D0%BA%D0%B5%D1%80> атак.
· 2010 - использование вируса Stuxnet
<http://ru.wikipedia.org/wiki/Stuxnet>, для атаки на центрифуги
<http://ru.wikipedia.org/wiki/%D0%A6%D0%B5%D0%BD%D1%82%D1%80%D0%B8%D1%84%D1%83%D0%B3%D0%B0>
для обогащения урана
<http://ru.wikipedia.org/wiki/%D0%9E%D0%B1%D0%BE%D0%B3%D0%B0%D1%89%D0%B5%D0%BD%D0%B8%D0%B5_%D1%83%D1%80%D0%B0%D0%BD%D0%B0>
в Иране <http://ru.wikipedia.org/wiki/%D0%98%D1%80%D0%B0%D0%BD>.
· 2011
<http://ru.wikipedia.org/wiki/2011> - авария в системе водоснабжения в
штате Иллинойс
<http://ru.wikipedia.org/wiki/%D0%98%D0%BB%D0%BB%D0%B8%D0%BD%D0%BE%D0%B9%D1%81>
в которой ФБР <http://ru.wikipedia.org/wiki/%D0%A4%D0%91%D0%A0> и
министерство внутренней безопасности США
<http://ru.wikipedia.org/wiki/%D0%9C%D0%B8%D0%BD%D0%B8%D1%81%D1%82%D0%B5%D1%80%D1%81%D1%82%D0%B2%D0%BE_%D0%B2%D0%BD%D1%83%D1%82%D1%80%D0%B5%D0%BD%D0%BD%D0%B5%D0%B9_%D0%B1%D0%B5%D0%B7%D0%BE%D0%BF%D0%B0%D1%81%D0%BD%D0%BE%D1%81%D1%82%D0%B8_%D0%A1%D0%A8%D0%90>
подозревают хакеров из России.
Список использованной литературы
1. -Анзимиров
Л. В. SCADA TRACE MODE Новые технологии для современных АСУТП // Автоматизация
в промышленности. 2007. № 4. С. 53-54.
<http://elibrary.ru/item.asp?id=9553060>
. Кравченко
И. В. Технологии SCADA TRACE MODE 6 Для создания телемеханических систем
управления // Автоматизация в промышленности. 2008. № 4. С. 47-48.
<http://elibrary.ru/item.asp?id=12834054>
. Арбузов
В. В., Лакиза А. М., Войцицкий В. В., Недельчев П. А., Литвиненко И. А.
Создание Интегрированной распределенной АСУТП Энергопоставляющей компании с
применением системы TRACE MODE // Промышленные АСУ и контроллеры. 2005. № 7. С.
1-7. <http://elibrary.ru/item.asp?id=12914341>
. Анзимиров
Л. В. Рынок SCADA-СИСТЕМ России и СНГ В 2006 г. И TRACE MODE // Промышленные
АСУ и контроллеры. 2007. № 9. С. 33-34.
<http://elibrary.ru/item.asp?id=12883504>
. -Анзимиров
Л. В. SCADA TRACE MODE Новые технологии для современных АСУТП // Автоматизация
в промышленности. 2007. № 4. С. 53-54.
<http://elibrary.ru/item.asp?id=9553060>
6. Scada . ru - Публикации - SCADA -
системы: взгляд изнутри
7. URL:
scada/publication/book/preface.html
8. Кабаев С.В. Пакет программного
обеспечения Intouch - система мониторинга и управления в объектах промышленной
автоматизации
10. ТРЕЙС МОУД - интегрированная SCADA- и
softlogic-система для разработки АСУТП // URL: http://adastra.ru/ru/tm/tm5/
. Кузнецов А. Genesis for Windows -
графическая scada-система для разработки АСУ ТП. // Современные технологии
автоматизации.- 1997.- №3.
