СОДЕРЖАНИЕ

Введение

. Физическая карта всей сети; логическая схема компьютерной сети

.1 Физическая схема сети

.2 Логическая схема сети

. Техническая и проектная документация, паспорт технических устройств

.1 Технические характеристики устройств

. Регламенты технических осмотров и профилактических работ

.1 Общие положения

.2 Профилактические работы на серверах

.3 Профилактические работы на рабочих станциях

. Регистрация, управление используемыми ресурсами и устройствами 18 4.1 Установка ZABBIX

. Инструкция приведения сети в работоспособное состояние при различных неисправностях

. Групповая установка программ и выявление несанкционированного ПО

.1 Выявление несанкционированного ПО с помощью Total Inventory 3

. Резервное копирование данных, построение хранилища данных на Windows Server 2008 R2

7.1 Установка RAID на Windows Server 2008 R2

7.2 Установка системы архивации на Windows Server 2008 R2

. Удаленное администрирование, авторизация подключений удаленного доступа

ВВЕДЕНИЕ

В ХХI век высоких технологий сложно представить жизнь без компьютеров и это неудивительно. Компьютеры многофункциональны и могут быть использованы в различных целях. Существует несколько причин, по которым компьютеры целесообразно использовать для работы в рекламных агентствах, образовательных учреждениях или на производстве: повышение производительности труда, сокращение документооборота, экономия времени и денежных средств за счет быстрой обработки информации и т.д.

Использование компьютеров в какой-либо организации предполагает наличие локальной вычислительной сети, так как использование компьютеров, не объединенных в единую сеть не целесообразно, ввиду необходимости взаимодействия между отдельно взятыми ПК.

Существует несколько причин для объединения компьютеров туристической компании в единую сеть:

А)Совместное использование ресурсов позволит обеспечить всем сотрудникам доступ к общим папкам, принтерам, сканерам и пр., снизит затраты на эксплуатацию компьютерного оборудования определенного ПК.

ЛВС позволяет использовать сетевые версии прикладного программного обеспечения.

Б)Наличие ЛВС позволит сотрудникам иметь удаленный доступ к общим ресурсам во время командировок или же болезни.

В)Централизованное хранение информации на файл-сервере значительно упрощает процессы обеспечения сохранности данных, в том числе благодаря их резервному копированию.

Для решения поставленной цели необходимо решить следующие задачи:

разработка планов для решения некоторых инженерных задач

выбор сетевой архитектуры для компьютерной сети

подборка необходимого программного и аппаратного обеспечения

расчет кабельных систем

расчет затрат на создание локально-вычислительной сети

1. ФИЗИЧЕСКАЯ И ЛОГИЧЕСКАЯ СХЕМА КОМПЬЮТЕРНОЙ СЕТИ

1.1 Физическая схема

Рисунок 1 - физическая схема компании.

Всего в фирме задействовано 15 человек, каждому из которых выделен в пользование персональный компьютер.

В данном случае на предприятии имеется 15 рабочих станции, которые требуется объединить в корпоративную сеть. Компьютеры в офисе располагаются следующим образом:

Системный администратор - 1 ПК

Охранник - 1 ПК

Офис - 7 ПК

Конференц-зал - 1 ПК

Директор - 1 ПК

Менеджер по кадрам - 1 ПК

Секретарь - 1 ПК

Бухгалтер - 1 ПК

Кассир - 1 ПК

1.2 Логическая схема

Под логической структурой сети понимается ее организация на 3-м и выше уровнях модели OSI, т.е. сетевые протоколы, адресация, взаимодействие рабочих станций с серверами. В качестве основного сетевого протокола в вычислительной сети Предприятия используется протокол IP. Адреса на сетевом уровне для рабочих станций задаются динамически по протоколу DHCP.

Рисунок 2 - логическая схема страхового агентства «Best»

На данной логической схеме отображена топология звезда. В схеме имеется: 3 коммутатор, 15 компьютеров, Wi-Fi точка, маршрутизатор и сервер. Интернет поступает в офис по волоконно-оптическому кабелю, внутри здания Интернет раздаётся при помощи витой пары.

2. ТЕХНИЧЕСКАЯ И ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ, ПАСПОРТ ТЕХНИЧЕСКИХ УСТРОЙСТВ

2.1 Технические характеристики устройств

Таблица 1 - Технические характеристики маршрутизатора Cisco 2911

Артикул:Маршрутизатор CISCO2911/K9 (Cisco 2911 w/3 GE,4 EHWIC,2 DSP,1 SM,256MB CF,512MB DRAM,IPB)Интерфейсные порты:WAN/LAN-интерфейсы:3 порта Ethernet 10Base-T/100Base-TX/1000Base-T, разъем RJ-45;Другие интерфейсы:1 консольный порт управления, разъем RJ-45; 1 консольный порт управления, коннектор Mini-USB тип B; 1 последовательный вспомогательный порт, разъем RJ-45; 2 порта USB 4-пин USB тип A.Слоты расширения:4/4 слота для HWIC; 2/1 слота для карт CompactFlash; 1/1 слот расширения; 1/1 слот для SFP (или mini-GBIC).Сетевые особенности:Производительность:до 75 MbpsLAN-сервисы:IEEE 802.1Q, IEEE 802.1ag, IEEE 802.1ah, IEEE 802.3af, IEEE 802.3ah.Сетевая безопасность:Cisco Security Manager; VPN encryption; Cisco IOS Firewall; Cisco IOS Zone-Based Firewall; Cisco IOS IPS; Cisco IOS Content Filtering; AAA; DES; 3DES; AESПротоколы маршрутизации:BGP, GRE, OSPF, DVMRP, EIGRP, IS-IS, IGMPv3, PIM-SM, PIM-SSM, статическая IPv4 и IPv6 маршрутизация.QOS:поддерживает: VPN, DMVPN, IPv6, MPLS, Syslog; установлены: фаервол, функция фильтрации контента, DMVPN, WRED, CBWFQ.Управление:CiscoWorks LAN Management Solution (LMS); CiscoWorks QoS Policy Manager (QPM); Cisco Configuration Engine; SNMP; Syslog; * NetFlow; CLIХарактеристики памяти:Флеш-память:- По умолчанию: 256 МБ - Максимум: 4 ГБОперативная память:- По умолчанию: 512 МБ - Максимум: 2 ГБФизические характеристики:Размеры, мм:88.9 x 438.2 x 469.9Вес, кг:8.2 кг (с источником питания, без модулей); 8.6 кг (с PoE, без модулей); 9.5 кг (типичный вес в полной конфигурации).Параметры питания:Внутренний блок питания. 120/230 В переменного тока.

Таблица 2 - Технические характеристики маршрутизатора Cisco 2921

Артикул:Маршрутизатор CISCO2921/K9 (Cisco 2921 w/3 GE,4 EHWIC,3 DSP,1 SM,256MB CF,512MB DRAM,IPB)Интерфейсные порты:WAN/LAN-интерфейсы:3 порта Ethernet 10Base-T/100Base-TX/1000Base-T, разъем RJ-45;Другие интерфейсы:1 консольный порт управления, разъем RJ-45; 1 консольный порт управления, коннектор Mini-USB тип B; 1 последовательный вспомогательный порт, разъем RJ-45; 2 порта USB 4-пин USB тип A.Слоты расширения:4/4 слота для HWIC; 2/1 слота для карт CompactFlash; 3/3 слота для PVDM; 1/1 слот расширения; 1/1 слот для SFP (или mini-GBIC).Производительность:до 75 MbpsLAN-сервисы:IEEE 802.1Q, IEEE 802.1ag, IEEE 802.1ah, IEEE 802.3af, IEEE 802.3ahСетевая безопасность:Cisco Security Manager; VPN encryption; Cisco IOS Firewall; Cisco IOS Zone-Based Firewall; Cisco IOS IPS; Cisco IOS Content Filtering; AAA; DES; 3DES; AES (?)Сетевые особенности:Производительность:до 75 MbpsLAN-сервисы:IEEE 802.1Q, IEEE 802.1ag, IEEE 802.1ah, IEEE 802.3af, IEEE 802.3ahСетевая безопасность:Cisco Security Manager; VPN encryption; Cisco IOS Firewall; Cisco IOS Zone-Based Firewall; Cisco IOS IPS; Cisco IOS Content Filtering; AAA; DES; 3DES; AES (?)Протоколы маршрутизации:BGP, GRE, OSPF, DVMRP, EIGRP, IS-IS, IGMPv3, PIM-SM, PIM-SSM, статическая IPv4 маршрутизация, статическая IPv6 маршрутизация.QOS:MPLS support, Syslog support, IPv6 support, Class-Based Weighted Fair Queuing (CBWFQ), Weighted Random Early Detection (WRED)Управление:CiscoWorks LAN Management Solution (LMS); CiscoWorks QoS Policy Manager (QPM); Cisco Configuration Engine; SNMP; Syslog; * NetFlow; CLIХарактеристики памяти:Флеш-память:- По умолчанию: 256 МБ - Максимум: 4 ГБОперативная память:- По умолчанию: 512 МБ - Максимум: 2,5 ГБФизические характеристики:Размеры, мм:88.9 x 438.2 x 469.9Вес, кг:13.2 кг (с источником питания, без модулей); 13.6 кг (с PoE, без модулей); 15.5 кг (типичный вес в полной конфигурации).Параметры питания:Внутренний блок питания. 120/230 В переменного тока.Физические характеристики:Размеры, мм:88.9 x 438.2 x 469.9Вес, кг:13.2 кг (с источником питания, без модулей); 13.6 кг (с PoE, без модулей); 15.5 кг (типичный вес в полной конфигурации).Параметры питания:Внутренний блок питания. 120/230 В переменного тока.

Таблица 3 - Технические характеристики коммутаторов 2960[1]

Коммутаторы:WS-C2960-24TC-LWS-C2960-24TT-LWS-C2960-48TC-LWS-C2960-48TT-LWS-C2960G-24TC-LDRAM, MB64Flash memory, MB32Порты 10/100BaseT242448480Порты 10/100/1000BaseT2 Combo22 Combo224Слоты SFP20204Общая производительность,Gbps8,88,813,613,632Скорость Коммутации, Mpps6,66,610,110,135,7Макс. кол-во MAC-адресов8000Макс. число VLAN255Макс. число VLAN ID4096Макс. число групп IGMP255Обеспечение QoSАвто / Для каждого портаМакс. число ACL512Макс. размер кадра, байт9018Потребляемая мощность, Вт3030454575Габариты, мм4.4 x 44.5 x 23.6440 x 445 x 236440 x 445 x 236440 x 445 x 236440 x 445 x 328

Таблица 4 - Технические характеристики ИБП

Модели10 кВА15 кВА20 кВА30 кВА40 кВАВыходная мощность, ВА / Вт1015203040Выходной коэффициент мощности1Входное напряжение, В3х380/400/4150 (320 - 460)Диапазон входной частоты, Гц45 - 66Выходная частота, Гц50 / 60 +/-0,01%Стабильность выходного напряжения+/- 1 % (статическая); +/- 3 % (динамическая)Перегрузочная способность инвертора125% - 10 мин, 150% - 1минКорпус (В х Ш х Г), мм1450 х 800 х 680 ммВес, кг260310

Таблица 5 - Технические характеристики серверного оборудования

Материнская платаASUS Z87I-PRO (RTL) LGA1150ПроцессорIntel i7Оперативная память 2 х 4 ГбKingston KVR1333D3N9Жесткий диск (2 шт) 1,5TbSeagate 7200 Barracuda SASКулерZalman CNPS7000C-CuБлок питанияHIPER < M700> 700W ATX BlackВидеокартаNvidia GeForce 9600 GTСетевая картаD-link DGE-528T

Таблица 5 - Технические характеристики АТС

НаименованиеАТС М-200 60/256ИнтерфейсыТехнические характеристикиПрограммное управление. Цифровая коммутация. Микропроцессорный комплект ATMEL SAM9XE512 (armv5tejl). Тактовая частота 180 МГц, 200 MPS. ОЗУ SDRAM 128 мБ. Флэш-память SD/SDHC 4-wire 4 гБ. Коммутатор ИКМ-потоков Siemens PEF20470. Полнодоступная коммутация. 379 точек соединений. Электропитание от источника 48Е60В постоянного тока или от сети 220В 50 Гц. Энергопотребление 150 Вт. Интерфейс с ПК: Ethernet 10/100 BASE-T. Размеры (Ш х В х Г) : 460 х 340 х 265 мм

3. РЕГЛАМЕНТЫ ТЕХНИЧЕСКИХ ОСМОТРОВ И ПРОФИЛАКТИЧЕСКИХ РАБОТ

3.1 Общие положения

Профилактические работы проводятся строго в соответствии с установленным графиком. График проведения профилактических работ составляется на следующий месяц начальником отдела автоматизации по согласованию с начальниками других отделов УСЗН.

Начальник отдела автоматизации обязан включить в график все периодические профилактические работы, независимо от необходимости их проведения.

Профилактика баз данных, проверки на наличие вирусов, обновлений системы и серверных приложений, профилактика работоспособности дисковой и файловой подсистем, останов сервера для чистки и вентиляции проводятся в рабочее время с учетом времени минимальной загрузки серверов. Отдел автоматизации обязан поставить в известность сотрудников управления о предстоящей профилактике и возможных отключениях питания сервера.

В случае обнаружения неоднократных попыток несанкционированного доступа к ресурсам, вируса в локальной сети или другой нештатной ситуации, которая ставит под угрозу нормальное прохождение информационных потоков, начальник отдела автоматизации обязан в кратчайший срок поставить в известность начальника управления социальной защиты населения.

В случае обнаружения ПО, не входящего в Перечень ППО, используемого в управлении социальной защиты населения на рабочую станцию сотрудник отдела автоматизации обязан поставить в известность начальника отдела автоматизации. Самостоятельно установленное пользователем ПО должно быть удалено независимо от необходимости его наличия в системе.

.2 Профилактические работы на серверах

Профилактика целостности операционной системы, сетевого взаимодействия, проверка работы сервисов и служб - проводятся в рабочем порядке, поскольку в подавляющем большинстве случаев не требуют перезагрузки серверов. Профилактические работы на сервере:

Анализ возможностей доступа пользователей к сетевым ресурсам (30 минут, ежедневно)

Проверка работоспособности почтовых служб и служб Интернета (1 час, ежедневно)

Анализ журналов событий серверов (1 час, ежедневно)

Анализ Интернет-трафика (30 минут, ежедневно)

Просмотр отчетов служебных программ (30 минут, ежедневно)

Проверка сетевого взаимодействия (30 минут, 1 раз в неделю)

Проверка наличия обновлений операционной системы и серверных приложений (1 час, 1 раз в неделю)

Антивирусная профилактика сервера (1 час ,1 раз в день)

Профилактика баз данных (1 час, 1 раз в неделю)

Проверка целостности операционной системы (1 час, 1 раз в 2 недели)

Профилактика дисковой и файловой подсистем на сервере (1 час, 1 раз в 2 недели)

Профилактическая остановка сервера (1 час, 1 раз в неделю)

3.3 Профилактические работы на рабочих станциях

Общая профилактика рабочих станций, проверки на наличие вирусов, обновлений операционной системы и клиентских приложений проводятся в рабочее время с учетом времени минимальной загрузки рабочих станций. Отдел автоматизации обязан поставить в известность сотрудников управления о предстоящей профилактике.

Профилактические работы на рабочих станциях:

Проверка времени последнего обновления антивирусных баз (10 минут, 1 раз в неделю)

Выявление попыток несанкционированной установки приложений пользователем (30 минут, ежедневно)

Удаление временных и устаревших копий файлов (по необходимости)

Выполнение прочих работ, непосредственно связанных с работоспособностью рабочих станций (по необходимости) [2]

4. РЕГИСТРАЦИЯ, УПРАВЛЕНИЕ ИСПОЛЬЗУЕМЫМИ РЕСУРСАМИ И УСТРОЙСТВАМИ

Устанавливаем zabbix сервер на OC opensuse linux:

1. Настраиваем Locale:

/etc/sysconfig/language_LANG="ru_RU.UTF-8"_LC_ALL="ru_RU.UTF-8"_USES_LANG="yes"

. Устанавливаем Postgresql

# zypper install postgresql-server

. Запускаем postgresql для создания базы данных и останавливаем экземпляр.

# /etc/rc.d/postgresql start

# /etc/rc.d/postgresql stop

4. Редактируем права доступа для безпарольного доступа с локального хоста:

vi /var/lib/pgsql/data/pg_hba.conf

# "local" is for Unix domain socket connections onlyall all trust

# IPv4 local connections:

host all all 127.0.0.1/32 trust

. Запускаем базу данных, создаем пользователя и задаем права доступа.

/etc/rc.d/postgresql start-U postgres

Меняем пароль и дату блокировки пользователя postgres (Дата блокировки в opensuse по умолчанию стоит 1970).

> ALTER ROLE postgres ENCRYPTED PASSWORD 'md5XXXXXXXXXXXXXXXXXXXXXXXXX' VALID UNTIL '2060-01-01 00:00:00';

Создаем непревилигированного пользователя.

> CREATE ROLE acisi LOGIN ENCRYPTED PASSWORD 'md5XXXXXXXXXXXXXXXXXXXXXXXXXX' VALID UNTIL 'infinity';

Создаем базу данных и назначаем ее владельца.

> CREATE DATABASE portal WITH ENCODING='UTF8' OWNER=acisi CONNECTION LIMIT=-1;

Устанавливаем автозапуск postgresql при запуске системы.

#chkconfig postgresql on

. Устанавливаем систему мониторинга zabbix.

# zypper ar #"justify"># zypper install zabbix-server-postgresql

# zypper install zabbix-agent

# zypper install zabbix-phpfrontend

. Устанавливаем схему данных для базы данных zabbix.

# psql -d portal -U acisi < /usr/share/doc/packages/zabbix-server/postgresql/schema.sql

# psql -d portal -U acisi < /usr/share/doc/packages/zabbix-server/postgresql/images.sql

# psql -d portal -U acisi < /usr/share/doc/packages/zabbix-server/postgresql/data.sql

8. Минимальные настройки для запуска zabbix-server.

# cat /etc/zabbix/zabbix-server.conf=/var/log/zabbix/zabbix-server.log=/var/run/zabbix/zabbix-server.pid=portal=acisi=XXXXXXX

Запускаем zabbix-server и включаем его автозапуск.

# /etc/rc.d/zabbix-server start

# chkconfig zabbix-server on

. Запускаем zabbix-agent и включаем его автозапуск, так-как агент и сервер находятся на одном и том-же хосте модификаций в конфигурации агента делать не требуется.

# /etc/rc.d/zabbix-agentd start

# chkconfig zabbix-agentd on

. Настраиваем Web-сервер apache c поддержкой PHP с использованием оснастки Yast -> HTTP server.

. Копируем файлы PHP-frontend.

# cp -R /usr/share/zabbix/ /srv/www/htdocs/

12. Донастройка Apache+PHP для запуска zabbix.

# zypper install php5-pgsql

# zypper php5-xmlreader

# zypper php5-xmlwriter

# zypper php5-gettext

13. Редактируем файл /etc/php5/apache2/php.ini устанавливая переменные:

date.timezone = 'Asia/Moscow'_max_size = 16M_execution_time = 300_input_time = 300

Настройка zabbix 2.0.7 web-frontend [Смотри приложение 8]

Пароль по умолчанию Admin/zabbix

Установка Zabbix сервера завершена, переходим к установке SNMP:

# cd /usr/ports/net-mgmt/net-snmp/ && make install clean

# echo 'snmpd_enable="YES"' >> /etc/rc.conf

# cd /usr/local/share/snmp

# cp snmpd.conf.example snmpd.conf

# ee snmpd.confpublicpublic localhost"Server Room"xx@xx.xxsec local 127.0.0.1/32 publicsec local 192.168.20.0/24 publicMyROGroup v1 localMyROGroup v2c localMyROGroup usm localall included .1 80MyROGroup "" any noauth exact all none none

Теперь запустим демона snmp

# /usr/local/etc/rc.d/snmpd start

Проверим работоспособность snmpd командой

# snmpwalk -v 2c -c public 127.0.0.1

Если все правильно вы увидите результат опроса вашей системы.

Есть так же альтернативный способ настройки, запустите команду snmpconf -i и ответьте на вопросы. Вы получите файл snmpd.conf, скопируйте его в /usr/local/share/snmp и запустите snmpd.[3]

Рисунок 13 - графики zabbix

5. ИНСТРУКЦИЯ ПРИВЕДЕНИЯ СЕТИ В РАБОТОСПОСОБНОЕ СОСТОЯНИЕ ПРИ РАЗЛИЧНЫХ НЕИСПРАВНОСТЯХ

Локальные сети (LAN) являются неотъемлемой частью работы многих современных компаний.

Наиболее распространенные локальные сети используют Ethernet (канальный протокол) и интернет-протокол (протокол сетевого уровня) IP.

Локальная сеть состоит из многих элементов: принтеров, мониторов, компьютеров, IP-телефонов, серверов, оборудования систем хранения, сетевого оборудования, программного обеспечения безопасности, сетевых приложений, корпоративных приложений, офисных приложений и многого другого. Устройства в сети физически соединены кабелем из витых медных проводов, оптоволокном или беспроводными точками доступа.

Поиск и устранение неисправностей сетей LAN, как правило, является работой первичного персонала поддержки сети - инженеров и техников. Общие проблемы поиска и устранения неисправностей сети включают проблемы с подключением пользователей и медленную скорость работы сетей.

Корни проблем поиска и устранения неисправностей сети часто кроются в одном из таких трех источников:

Физический уровень: медная проводка, оптоволокно или беспроводная связь

Возможные причины:

- Поврежденные или загрязненные кабели или контакты

Чрезмерное ослабление сигнала

Недостаточная пропускная способность кабеля

Помехи беспроводной связи

Уровень сети: Ethernet и IP

Возможные причины:

- Поврежденные сетевые устройства

Неправильная или неоптимальная конфигурация устройства

Проблемы аутентификации и сопоставления

Недостаточная пропускная способность сети

Коммутаторы и виртуальные локальные сети

Возможные причины:

- Чрезмерная нагрузка

Слишком большое количество ошибок

Неправильно назначенное участие в виртуальной локальной сети

Проблемы приоритета трафика (CoS/QoS)

Передовые методы успешного устранения неисправностей локальной сети включает следующие действия:

Определение точной сути проблемы: Попросите человека, сообщившего о проблеме, объяснить, как выглядит нормальная работа, а затем показать, как выглядит проблема.

Воспроизведение проблемы при возможности: Спросите себя, понимаете ли Вы симптомы, а затем при возможности проверьте самостоятельно как выглядит сообщенная проблема.

Локализация и изоляция причины: Попытайтесь изолировать проблему на уровне одного устройства, подключения или программного приложения.

Разработка плана решения проблемы: Исследуйте и/или рассмотрите возможные пути решения проблемы. Учитывайте возможность того, что некоторые доступные решения проблемы могут вызвать другие проблемы.

Реализация плана: Фактическим решением проблемы может оказаться замена оборудования, применение патча программного обеспечения, переустановка приложения или компонента, или очистка файла, зараженного вирусом. Если проблема заключается в учетной записи пользователя, может потребоваться изменение параметров безопасности пользователя или сценариев входа в систему.

Проверка решения проблемы: После того, как было реализовано принятое решение, убедитесь, что проблема полностью решена, попросив пользователя проверить наличие проблемы еще раз.

Документация проблемы и решения: Документация может использоваться в дальнейшем для помощи в устранении таких же или аналогичных проблем. Также можно использовать документацию для подготовки отчетов по общим проблемам сети для руководства и/или пользователей, или для обучения новых пользователей сети или участников команды поддержки сети.

Обеспечение взаимодействия с пользователем: Это побуждает пользователей сообщать о подобных ситуациях в будущем, что позволит улучшить производительность сети. Если пользователь сможет сделать что-то для исправления или избежания проблемы, обеспечение взаимодействия с ним может уменьшить количество проблем с сетью в будущем.

Важность инструментов и обучения методам устранения неисправностей локальной сети:

Предоставление персоналу передовой поддержки сети надлежащей подготовки, необходимых инструментов и надежных методов поиска и устранения неисправностей сети приводит к более быстрому решению проблем локальной сети, что экономит рабочее время сотрудников, позволяет быстрее обслуживать заявки на устранение неисправностей, сводя к минимуму время простоя, а также быстрее возвращая к работе пользователей сети.

6. ГРУППОВАЯ УСТАНОВКА ПРОГРАММ И ВЫЯВЛЕНИЕ НЕСАНКЦИОННОГО ПО

Устанавливаю доменные службы ActiveDirectory

Управление групповыми политиками

Создание подразделения для управления групповыми политиками:

Диспетчер сервера → Компоненты → Управление групповой политикой → Лес:yatgt.lan→ Домены → yatgt.lan→ Office → Создать объект групповой политики в этом домене и связать его с данным контейнером.

Рисунок 16- Создание установочного пакета

Открываю оснастку «Управление групповой политикой». В отобразившейся оснастке, в дереве консоли развертываюузел «yatgt.lan», затем узел с названием вашего домена, после чего перехожу к узлу «Объекты групповой политики». В узле «Объекты групповой политики» создаю объект GPO «Установка MicrosoftOffice». После этого в оснастке «Управление групповой политикой» выбираю созданный ранее объект GPO, нажимаю на нем правой кнопкой мыши и выберите команду «Изменить» из контекстного меню для открытия оснастки «Редактор управления групповыми политиками».

В оснастке «Редактор управления групповыми политиками» развертываю узел: Конфигурация компьютера/Политики/Конфигурация программ, перехожу к узлу «Установка программ», нажмите на этом узле правой кнопкой мыши и из контекстного меню выбираю команды «Создать» и «Пакет».

Рисунок 17 - Окно выбора пакета

В отобразившемся диалоговом окне «Открыть».Перехожу и выбираю файл установщика Windows, используя который будет установлено программное обеспечение для развертывания MicrosoftOffice 2007. Затем выбираю файл EnterpriseWW.msi, который расположен в папке «Enterprise.WW» локального диска на своем контроллере домена (в том случае, если инсталляционный пакет расположен именно на контроллере домена).

Выбираю опцию Особый и нажимаю OK

Рисунок 18 - Выбор метода развертывания программного обеспечения

компьютерный сеть windows server

Диалоговое окно

На текущей вкладке показана общая информация об устанавливаемом пакете. Здесь отображается номер версии программного продукта, его издатель, язык, а также платформа. Помимо этого, можно просмотреть и изменить некоторые параметры сведения о поддержке, а именно URL-адрес команды поддержки.

Рисунок 19 - Вкладка «Общие» диалогового окна свойств установочного пакета

Далее перехожу во вкладку Развертывание.

Здесь, в группе «Тип развертывания» можно предопределить вариант развертывания программного обеспечения. Доступны методы «Публичный» - публикация приложения, которая доступна только при создании устанавливаемого пакета из узла «Конфигурация пользователя», а также «Назначенный» - назначение программного обеспечения для пользователей или компьютеров.

Группа «Параметры развертывания» позволяет управлять поведением процесса установки программного обеспечения.

Рисунок 20 - Вкладка «Развертывание» диалогового окна свойств установочного пакета

Используя вкладку «Категории», можно назначить инсталляционному пакету предустановленную ранее категорию, которую смогут увидеть пользователи при установки опубликованного программного обеспечения в диалоговом окне установки программного обеспечения. Для определения категорий, отметьте требуемую категорию в поле «Доступные категории» и нажмите на кнопку «Выбрать». Выбранная категория должна переместиться к полю «Выбранные категории».

Рисунок 21 - Вкладка «Категории» диалогового окна свойств установочного пакета

Рисунок 22 - Вкладка «Модификации» диалогового окна свойств установочного пакета

Последнее что нужно сделать, это связать объект групповой политики с подразделением «Компьютеры», а также в фильтре безопасности указать группу «Компьютеры отдела продаж», для компьютеров которых должно развертываться данное программное обеспечение. Закрываю оснастку «Редактор управления групповой политики» и связываю созданный объект групповой политики. Для этого, в дереве консоли оснастки «Управление групповой политикой» выбираю подразделение «Групповые политики», нажимаю на нем правой кнопкой мыши и из контекстного меню выбираю команду «Связать существующий объект групповой политики». В отобразившемся диалоговом окне «Выбор объекта групповой политики» выбираю данный объект групповой политики и нажимаю на кнопку «ОК». Развертываюконтейнер «Компьютеры», выбираю связанный объект групповой политики, перехожу на вкладку «Область», в группе «Фильтры безопасности» удаляю группу «Прошедшие проверку» и добавляю к фильтру безопасности группу «Компьютеры страхового отдела».

Теперь следует проверить, установится ли MicrosoftOffice при помощи созданного объекта групповой политики. Вхожу на компьютер, который является членом группы «Групповые политики» и перезагружаю компьютер. Так как программный продукт устанавливается в тихом режиме, пользователям не будет предоставлено ни одно окно, свидетельствующее об установке ПО.

6.1 Выявление несанкционированного ПО с помощью TotalInventory 3

3 - программа для учета компьютеров, сетевого оборудования и ПО.Выполняет следующие функции:

1. Сканирование сети

2. Учет компьютеров

В централизованном хранилище TNI 3 каждый компьютер занимает всего несколько десятков килобайт. Группируйте устройства, снабжайте их комментариями и прикрепляйте к ним дополнительную информацию.

3. Отчеты

Формируйте гибкие отчеты по разным категориям данных. Стройте табличные отчеты, используя сотни полей модели данных TotalNetworkInventory 3. Отчеты можно скопировать, экспортировать или распечатать, а функция поиска покажет вам результаты раньше, чем вы закончите вводить запрос.

4. Журнал изменений

Отслеживайте изменения в аппаратном и программном обеспечении. Узнайте, когда были поставлены, удалены или обновлены программы на любом компьютере в вашей сети, следите за подключением и отключением устройств, динамикой использования дискового пространства и за многим другим.

5. Планировщик сканирования

Автоматизируйте сбор данных. Создавайте одноразовые отложенные задачи или расписания для периодического сканирования компьютеров. Распишите график сканирования сети, и у вас всегда будет свежая информация.

Рисунок 23 - Обзор пользователя

Рисунок 24 - Сканирование пользователя

7. РЕЗЕРВНОЕ КОПИРОВАНИЕ ДАННЫХ, ПОСТРОЕНИЕ ХРАНИЛИЩА ДАННЫХ НА WINDOWS SERVER 2008 R2

7.1 Установка RAID на Windows Server 2008 R2

Для создания программного RAID в среде Windows необходим динамический диск, так как программные массивы могут быть созданы только на них.

Главное правило: установка или загрузка Windows с динамического тома возможна только в том случае, если этот диск был преобразован из системного или загрузочного тома. То есть если на ПК стоит несколько экземпляров ОС, то после преобразования диска в динамический можно загрузить лишь тот экземпляр, который находится на загрузочном разделе.

Исходя из этого правила становится очевидно, что для загрузочного и системного томов возможно создание только зеркального массива (RAID1), создание иных видов массива невозможно, так как они подразумевают установку системы на заранее созданный раздел.

Основной недостаток аппаратных массивов - привязка к конкретной модели контроллера. Если у вас сгорела материнская плата или контроллер, вам понадобится точно такой же (или материнская плата с аналогичным контроллером), иначе с данными можно попрощаться. В случае программного RAID достаточно машины с установленным Windows Server.

На практике работа с программными массивами и динамическими дисками производится через оснастку Хранение - Управление дисками в Диспетчере сервера. Для преобразования дисков в динамические достаточно щелкнуть на одном из них правой кнопкой мыши и выбрать Преобразовать в динамический диск, в открывшемся окне можно выбрать для преобразования сразу несколько дисков.

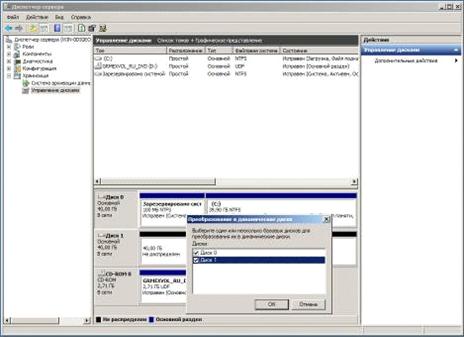

Рисунок 25 - Преобразование дисков

Следующим шагом станет создание массива. Щелкаю правой кнопкой мыши на нужном томе и выбираю желаемый вариант. В случае с системным и загрузочными томами вариант будет один - зеркало, потом будет предложено выбрать диск для размещения зеркального тома.

По завершению создания массива тут же начнется его ресинхронизация.

Рисунок 26 - Добавление зеркального тома

Подключив дополнительные диски мы получим гораздо более широкие возможности, вы можете как объединить несколько дисков в отдельный том, так и создать RAID 0, 1 или 5.

Рисунок 27 - Создание RAID-5

Рисунок 28 - Завершение установки

7.2 Установка системы архивации на Windows Server 2008 R2

Установка системы резервного копирования с помощью диспетчера сервера:

Диспетчер сервера - Сводка компонентов - Добавить компоненты - Выбор компонентов - Возможности системы архивации данных Windows Server - отметить флажком пункт Система архивации данных Windows Server - Далее - Установить.

Рисунок 29 - Установка Системы архивации данных Windows Server

Настройка автоматического создания плановых резервных копий на внешних жестких дисках:

Пуск - Администрирование - Система архивации данных Windows Server - Система архивации данных Windows Server (Локальный) - Действие - Расписание архивации.

При этом запустится мастер расписания архивации:

Выбираем весь сервер (Рекомендуется) затем Далее. В открывшемся окне выбираем Раз в день и задаем время выполнения архивации затем Далее:

В окне указания типа назначения выбираю Архивация на том затем Далее.

В открывшемся окне следует добавить конечный том: Добавить - выбрать диск - ОК - Далее - Готово

8. УДАЛЕННОЕ АДМИНИСТРИРОВАНИЕ, АВТОРИЗАЦИЯ ПОДКЛЮЧЕНИЯ УДАЛЕННОГО ДОСТУПА

Для работы radius сервера нам потребуется установить роль Службы политики сети и доступа - NPS сервер. И так открываем Диспетчер сервера - Роли - Добавить роли

Находим в списке Службы политики сети и доступа, нажимаем далее, появится информация о данной службе, если необходимо читаем или сразу нажимаем далее, выбираем какие службы данной роли необходимо включить. Для радиус сервера нам понадобиться только Сервер политики сети, выбираем, нажимаем далее и установить.

После установки службы, необходимо ее зарегистрировать в Active Directory, это требуется для применения групповых политик применяемых на сервере. Вот тут у меня и возникли проблемы, кнопка активации была не активна.

Причину я не нашел, но двигаемся дальше.

Переходим к настройке сервера. Теперь необходимо добавить radius-клиента. Для этого переходим: Диспетчер сервера- Роли - Службы политики сети и доступа - NPS (Локально) - Клиенты и серверы RADIUS - RADIUS-клиенты. Кликаем правой кнопкой мыши на RADIUS-клиенты, нажимаем на Новый RADIUS-клиент.

В открывшемся диалоговом окне заполняем поля:

Понятное имя - имя радиус клиента (задается произвольно);

Адрес (IP или DNS) - тут все понятно, ip адрес либо dns-имя нашего устройства;

Имя поставщика - поставщик radius клиента (можно оставить Standard);

Общий секрет - пароль для авторизации радиус-клиента (пароль допустим 12345678).

Для того что бы настроить политику доступа, необходимо создать в Active Directory локальную группу безопасности. В данную группу будут входить пользователи, которым будет открыт доступ к серверу из дома.

Создаем политику доступа. В службе NPS (Локально) открываем Политики кликаем правой кнопкой мыши Сетевые политики - Новый документ. В открывшемся окне заполняем поля:

Имя политики - произвольное имя;

Тип сервера доступа к сети - оставляем Unspecified.

Нажимаем далее, откроется окно Выбор условия, тут все просто на основании чего будем разрешать или запрещать доступ. Нажимаем добавить, Группы - Группы Windows.

Как помните выше я писал, что у меня не получалось зарегистрировать Сервер политик сети (NPS (Локально)) в AD, точнее кнопка активации не активна, из-за данной проблемы при выборе группы безопасности выходит ошибка.

Проблему обошел следующим способом, при поиске группы безопасности, выбираем размещение не в домене, а на самом сервере (DNS имя сервера).

Далее уже находим созданную ранее группу Удаленный доступ по VPN. Нажимаем ОК.

Добавим еще одно условие, от какого radius-клиента разрешено подключение. Свойства клиента RADIUS - Понятное имя клиента, добавить. Тут указываем, имя Radius-клиента которого создавали раннее, в моем случае VPN.

Нажимаем ок, в итоге у нас получается 2 условия, идем далее.

Укажите разрешение доступа - Доступ разрешен.

Далее Настройка методов проверки подлинности выбираем метод шифрование mschap и mschap2.

Далее Настройка ограничений, тут параметры можно оставить по умолчанию.

Настройка параметров, в Атрибуты RADIUS - Стандарт, удаляем атрибут Service-Type Framed, оставляем только PPP.

На этом настройка Radius-сервера заканчивается. Нажимаем далее и готово.

Переходим к настройке Mikrotik'a.

Создадим пул ip адресов для подключения наших пользователей:

Профиль для VPN сервера:

/ppp profile add name=vpnserverhome use-encryption=yes change-tcp-mss=yes local-address=10.0.18.1 remote-address=vpnserverusers

В качестве VPN севера выбрал PPTP сервер, включаем:

/interface pptp-server server set enabled=yes authentication=mschap1,mschap2 max-mtu=1460 max-mru=1460 default-profile=vpnserverhome

Необходимо включить авторизацию с помощью radius-сервера

/ppp aaa set use-radius=yes accounting=yes

Включаем radius-клиент, и настраиваем его под наш сервер

/radius add service=ppp secret=12345678 address=192.168.0.100 authentication-port=1812 accounting-port=1813

Какие задействованы порты на нашем Radius-сервере можно посмотреть в свойствах Сервера политики сети

Диспетчер сервера - Роли - Службы политики сети и доступа - NPS (Локально) правой кнопкой мыши Свойства

Так же на микротике потребуется отключить masquerade в firewall'e для диапазона ip адресов 10.0.18.2-10.0.18.99, что бы наши пользователи не использовали интернет от данного соединения VPN.

/ip firewall nat edit number=1 src-address

откроется окно, пишем наш диапазон

!10.0.18.2-10.0.18.99

У меня masquerade идет первым по списку в NAT, поэтому number=1.

Осталось только добавить в группу безопасности «Удаленный доступ по VPN», пользователей, которым разрешен доступ.

Есть еще момент, в свойствах учетной записи пользователя необходимо в настройках Входящие звонки - Права доступа к сети включить Управление доступом на основе политики NPS

Настройка VPN

Будет использоваться L2TP и IPsec.

Включить технологию VPDN и настроить соответствующие параметры.

vpdnenablegroupL2TP

! Default L2TP VPDN groupdialinl2tptemplate 1l2tp tunnel authenticationlocal pool VPN 192.168.4.2 192.168.4.256Virtual-Template1unnumbered GigabytEthernet0/1access-group VPN indefault ip address pool VPNencrypt mppe 128authentication ms-chap-v2accounting VPN-USERSaccess-list extended VPNicmp any any echoip any any

Создаётся виртуальный интерфейс, который будет шаблоном туннельных интерфейсов клиентов. Он привязывается к внешнему интерфейсу. К его адресу будут подключаться клиенты. В шаблоне виртуального интерфейса указывается шифрование и аутентификация туннельного протокола, а также пул адресов из которых будут выделятся IP для клиентов.

Второй этап - настройка IPSec, посредством которого будут шифроваться пакеты внутри туннеля.

cryptoisakmppolicy 10256share5isakmp key Qwerty123 address 0.0.0.0 0.0.0.0 no-xauthtransform-set TESTOFL2TP esp-aes 256 esp-sha-hmactransportdynamic-map TESTOFL2TP 10natdemuxtransform-set TESTOFL2TPmap TESTOFL2TP 10 ipsec-isakmp dynamic TESTOFL2TPGigabytEthernet0/1INTERNETaddress 192.168.1.1access-group External inip proxy-arpoutsidevirtual-reassembly in

crypto map TESTOFL2TP

Согласование ключей шифрования происходит с помощью PSK с любого адреса из Интернета. Крипто-карта формируется на основе динамической крипто-карты и привязывается к внешнему интерфейсу. В динамической крипто-карте выключается NAT и указывается набор шифрования, который настроен в транспортном режиме. Протокол L2TP использует для инкапсуляции протокол UDP, поэтому в списке доступа на внешнем интерфейсе должна быть строчка permitudpanyhost192.168.1.1 eq 1701.

Настройка взаимодействия с RADIUS-сервером.

Указывается адрес сервера в сети, порты аутентификации и авторизации и общий секрет, для безопасного взаимодействия.

radiusserver RS1ipv4 192.168.3.2 auth-port 1812 acct-port 1813Qwerty123

Настройка AAAmodel

Аутентификация для доступа к tty самого маршрутизатора должна производится локально:

Aaa authentication login default local

Аутентификация туннельных протоколов запрашивается у RADIUS-сервера:

Aaa authentication ppp default group radiusauthorization exec default localauthorization network default group radius

Аутентификация для L2TP будет выполнятся на RADIUS сервере:

Aaa accounting network VPN-USERStypestart-stopradius

!session-id common

ЗАКЛЮЧЕНИЕ

При выполнении курсовой работы была спроектирована и реализована локальная вычислительная сеть строительной компании, которая объединяет 20 рабочих станций. Также была выработана сетевая политика и произведена настройка телекоммуникационного оборудования, необходимого для полноценного функционирования ЛВС на основе COC Windows Server. Так же произведен экономический расчет затрат на программное и аппаратное обеспечение, требующееся организации.

При проектировании ЛВС для страхового строительной компании были выполнены следующие задачи:

Обеспечение бесперебойной работы СКС

Доступ к общим сетевым ресурсам, согласно настроенным политикам

Обеспечение безопасности конфиденциальных данных

Гибкость сети, за счет модульного аппаратного и программного обеспечения.

Итак, создание ЛВС сети для строительной позволило существенно ускорить работу с БД и обеспечить качественную работу организации с другими ресурсами, а также снизить риск потери данных, использования их конкурентам

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1. #"justify">. #"justify">. https://www.zabbix.com/documentation/1.8/ru/manual/installation

Похожие работы



Не нашел материал для курсовой или диплома?
Поможем написать качественную работу
Без плагиата!
