ВВЕДЕНИЕ. ПОСТАНОВКА ЗАДАЧИ

В рамках изучения дисциплины «Получение и обработка изображений» в качестве контрольной работы поставлена задача описать алгоритм и реализовать функцию поворота изображения вокруг центра на заданный пользователем угол. Косинус и синус угла вычислять единожды. Все исходные параметры задавать произвольно, осуществлять проверку на соответствие диапазону допустимых значений.

1. Описание алгоритма поворота изображения

Для поворота изображения на заданный в градусах угол используется функция private Bitmap RotateImage(Bitmap Image, int angle).

Входные параметры:Image - изображение для поворота;angle - угол поворота в градусах.

Функция возвращает повёрнутое на заданный угол изображение.

Алгоритм работы функции:

)        На вход подаётся изображение и угол поворота в градусах;

)        Вычисление синуса и косинуса угла поворота (единожды). Угол поворота задан в радианах;

)        Вычисление новой ширины и высоты изображения, используя вычисленный синус и косинус угла поворота;

)        Инициализация массива структур тира Point (Point [] points = new Point [3]), которые определяют параллелограмм.

)        В зависимости от угла поворота (в какой четверти он лежит в радианах) происходит вычисление координат трёх точек для построения нового изображения. Вычисление координат происходит на основе пункта (3) данного алгоритма (новая ширина и высота - пересчет координат Х и У точек);

)        Отрисовка повёрнутого изображения по трём точкам (левый верхний, правый верхний и левый нижний углы параллелограмма. Четвёртая точка экстраполируется на основе первых трёх).

g.DrawImage(Image, points); - функция прорисовки.

7) Возвращение повёрнутого изображения для использования вне данной функции.

Центрирование изображения осуществляется свойством элемента pictureBox1.SizeMode = PictureBoxSizeMode.CenterImage;

2. РАЗРАБОТКА ПРИЛОЖЕНИЯ НА ЯЗЫКЕ ПРОГРАММИРОВАНИЯ C#

В качестве инструмента разработки приложения по обработке изображения была выбрана среда MS Visual Studio 2012. Языком программирования выбран C#. Данный инструментарий предоставляет достаточный спектр возможностей по работе с графикой.

Разработано приложение согласно поставленной задаче.

2.1 Описание приложения

поворот изображение угол диапазон

В основе приложения лежит класс frmRotationForm.

В данном классе реализованы следующие методы:

Метод private void btnRotateImage_Click(object sender, EventArgs e) обрабатывает нажатие на кнопку «повернуть изображение». После нажатия происходит попытка преобразования содержимого текстового поля в число (для дальнейшего использования в качестве переменной ang, которая предназначена для хранения угла поворота в градусах). Также в данном методе осуществляется обработка исключений, запуск функции RotateImage, которая и осуществляет поворот изображения.

Метод private Bitmap RotateImage(Bitmap Image, int angle) осуществляет поворот изображения на заданный угол. Возвращает повёрнутое изображение.

Метод private void btnLoadImage_Click(object sender, EventArgs e) загружает изображение с диска в PictureBox с оригинальным изображением.

Метод private void timer1_Tick(object sender, EventArgs e) выполняется на каждый такт таймера. В данном приложении частота установлена в 50 миллисекунд (для более «гладкой» работы в режиме «анимации»).

2.2 Тестирование приложения

Разработанное приложение тестировалось в среде Microsoft Windows 7 64-bit с установленным .NET Framework 4.5. Результат запуска исполняемого файла Image_Rotation.exe представлен на рисунке 2.1.

Рисунок 2.1 - Окно приложения при запуске

При запуске в приложении «зашито» выбранное мной изображение по умолчанию. Его можно сменить, нажав кнопку «Загрузить изображение». Результат выбора собственного изображения представлен на рисунке 2.2.

Рисунок 2.2 - Выбор собственного изображения для поворота

Дальнейшие действия рассматриваются на изображении по умолчанию. Выбрав угол поворота в соответствующем текстовом поле в верхнем левом углу формы следует нажать кнопку «повернуть изображение». (см. рисунок 2.3).

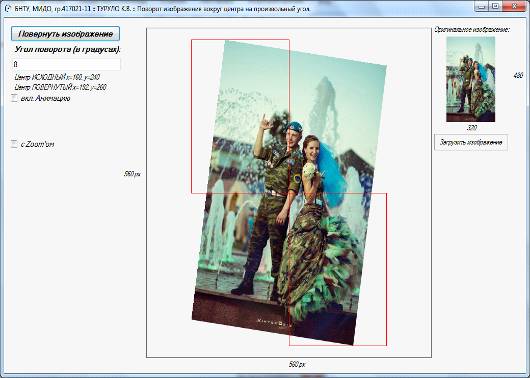

Рисунок 2.3 - Результат поворота изображения на 8 градусов

Описанные прямоугольники на рисунке являются вспомогательным инструментом, выводятся для собственного удобства и показывают центр изображения.

В приложении реализована «защита от дурака», а именно: при попытке ввести угол больше 360 градусов, либо меньше -360 градусов, а также текст, выводится предупреждение и изображение не будет обработано:

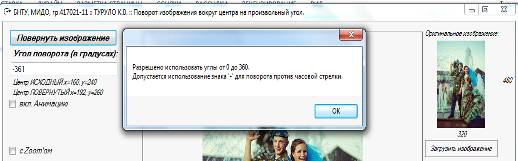

Рисунок 2.4 - Попытка повернуть изображение на -361 градус

В приложении реализована возможность «анимированного вращения» по\против часовой стрелки, а также «зум» (увеличение картинки по размеру контейнера PictureBox).

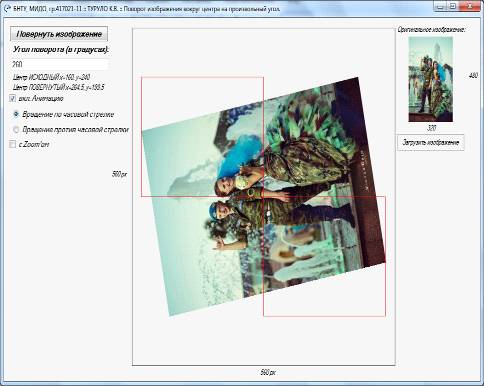

Рисунок 2.5 - Анимированное вращение

ЗАКЛЮЧЕНИЕ

Задача, поставленная в техническом задании к контрольной работе, реализована.

Изучены приёмы обработки изображений, используя язык программирования C#.

Исходный код приложения представлен в «Приложении А».
