Функциональное моделирование. Методология IDEF0. Построение иерархии функциональных диаграмм













Тема: Функциональное моделирование. Методология IDEF0. Построение иерархии функциональных диаграмм

Цель: Сформировать умения построения функциональных моделей, в том числе в среде BPWin.

Оборудование: ПК, ОС Windows, MS Word, BPWin.

Время выполнения: 4 часа.

Условие задания

1) Согласно приведенному в методических указаниях примеру, средствами ПО BPWin построить функциональную модель IDEF0 программы, соответствующей выданному заданию.

) Произвести двухуровневую декомпозицию построенной диаграммы.

Результаты работы

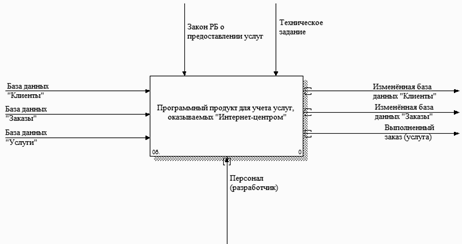

Рисунок 1 - Общая функциональная схема программного продукта для учёта услуг оказываемых "Интернет-центром"

На Рисунке 1 приведена Общая функциональная схема для учёта услуг оказываемых "Интернет-центром". Входными данными схемы являются базы данных "Клиенты", в которых содержится информация о клиентах "Интернет-центра", "Услуги" содержащая информацию об полном перечне услуг оказываемых "Интернет-центром" и база данных "Заказы" - содержащая скомбинированную информацию о клиентах и о их заказах (прошлых, будущих и настоящих).

В качестве механизма в приведенной выше схеме выступает "Персонал (разработчик)", который осуществляет все операции с данными, клиентами, заказами и самим программным продуктом.

В качестве управляющего параметра выступают два документа (Техническое задание, Закон РБ "О предоставлении услуг").

Выходными данными выступают: Изменённая база данных "Клиенты", Изменённая база данных "Заказы", Выполненный заказ (услуга).

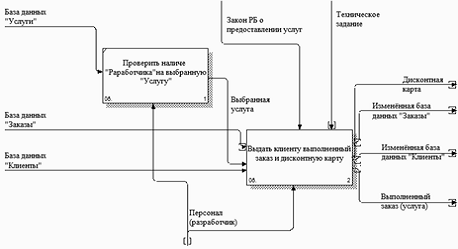

Рисунок 2 - Схема декомпозиции программного продукта для учёта услуг оказываемых "Интернет-центром"

На рисунке 2 отображается декомпозиция общей функциональной схемы на отдельные функции, которые взаимосвязаны между собой.

В начале, "Разработчик" (персонал) должен по заказу осуществить поиск на данный момент свободного работника (в данной сфере услуг), в случае если такой есть, он должен выполнить заказ и предоставить его клиенту. После произведенных выше действий работник при завершении заказа должен оформить дисконтную карту (или увеличить процент скидки, подробнее Рисунок 3).

Выходными данными в данной схеме являются: Изменённая база данных "Клиенты", Изменённая база данных "Заказы", Выполненный заказ (услуга) и Дисконтная карта.

программный декомпозиция диаграмма bpwin

Декомпозиция блока по выдаче "Дисконтной карты", выделяет 3 составных блока. На первый блок-вход поступает база данных "Клиенты", разработчик должен осуществить проверку клиента и в зависимости от постоянности клиента применить скидку, иначе - выдать новую дисконтную карту.

После всех операций происходит изменение цены (если идёт по "Скидке") и на выходе данными будут являться: Изменённая база данных "Клиенты", Изменённая база данных "Заказы" и Дисконтная карта.

Вывод: Сформировал умения построения функциональных моделей, в том числе в среде BPWin.
