КУРСОВИЙ ПРОЕКТ

Планування локальної обчислювальної мережі організації за технологією Ethernet

Вступ

кабельний програмний локальний мережа

Обчислювальна мережа (ОМ) - це мережа обміну і розподіленої обробки інформації, утворена безліччю взаємопов'язаних абонентських систем і засобами зв'язку.

З появою ОМ вдалося вирішити дві дуже важливі проблеми: забезпечення в принципі необмеженого доступу до ЕОМ користувачів незалежно від їх територіального розташування і можливість оперативного переміщення великих масивів інформації на будь відстані-ня, що дозволяє своєчасно отримувати дані для прийняття тих чи інших рішень.

Перші локальні мережі з'явилися на початку 70-х років, а в середині 80-х років утвердилися стандартні технології об'єднання комп'ютерів у мережу - Ethernet, Arcnet, Token Ring. Стимулом для їх розвитку послужили персональні комп'ютери, які, з одного боку, були достаточно потужними для роботи мережевого програмного забезпечення, а з іншого - потребували об'єднання своєї обчислювальної потужності для вирішення складних завдань, а також поділу периферійних пристроїв і накопичувачів пам'яті.

Локальна обчислювальна мережа (ЛОМ) характеризується відносно невеликим числом абонентів, зазвичай розподілених по відносно невеликій території. У загальному випадку, ЛВС являє собою комунікаційну систему, що належить одній організації. Через коротких відстаней в ЛВС є можливість використання відносно дорогих якісних ліній зв'язку, які дозволяють досягати високих швидкостей обміну даними (порядку 100 Мбіт / с), при цьому застосовуючи прості методи передачі даних,

Головною вимогою до мереж, є виконання мережею її основної функції - забезпечення користувачам потенційної можливості доступу до ресурсів, що всіх комп'ютерів, об'єднаних в мережу. З якістю виконання цієї основної задачі пов'язані такі вимоги як, продуктивність, надійність, сумісність, керованість, захищеність, розширюваність і масштабованість.

1. Планування розміщення локальної обчислювальної мережі

.1 Планування робочих місць

За правилами затвердженими в ДСанПіН 3.3.2.007-98. Пункт 2.3. Площа на одне робоче місце має становити не менше ніж 6,0 м2, а об'єм не менше ніж 20,0 м3.

Для вибору приміщення в нашому випадку, я зіставив і розрахував площі і обсяги для кожного підрозділу, результати даних розрахунків заносимо в таблицю, в якій відображаються вимоги для наших підрозділів. Площа і об'єм розраховуються за формулами:

= А * В, м2 (1),= A * B * C, м3 (2),

де А - довжина, В-ширина, С - висота, в цій роботі висота (С) для всіх кімнат однакова і дорівнює 4 м., результати розрахунків занесені в таблицю 1.

Таблиця 1.1 Вимоги до приміщень для розміщення робочих груп.

ПідрозділКількість робітниківS, м2V, м3Керівник124,799Бухгалтерія421,586Секретар12288Програмісти536144Відділ розробок628112Юридичний відділ226,4105,6

1.2 Cкладання плану приміщень

Office Visio Professional - інструмент, спеціально розроблений для того, щоб запропонувати вашій увазі більш наочний і ефективний спосіб подачі інформації. Схеми і графіки, які можна створювати за допомогою цієї програми, можуть бути з успіхом застосовані при оптимізації виробничих процесів, для контролю за перебігом роботи над проектами (відстеженням протікання різних стадій проекту), для контролю за станом ресурсів чи просто для того, щоб відобразити наочно інформацію про виконану роботу.

План складений у масштабі 1:50.

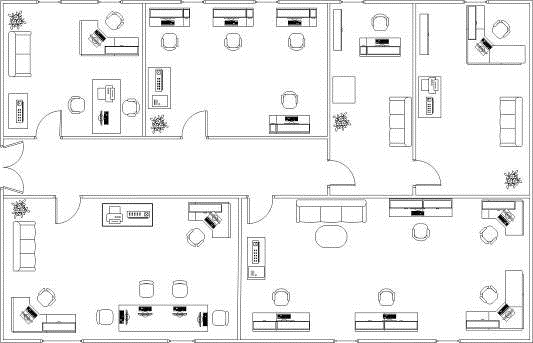

Рисунок 1.1 - «План приміщення»

1.3 Вибір топології мережі

Топологія «шина» (або, як її ще називають, «загальна шина») самою своєю структурою припускає ідентичність мережного устаткування компютерів, а також рівноправність всіх абонентів. При такому зєднанні компютери можуть передавати тільки по черзі, тому що лінія звязку єдина. У противному випадку передана інформація буде спотворюватися в результаті накладення (конфлікту, колізії). Таким чином, у шині реалізується режим напівдуплексного (half duplex) обміну (в обох напрямках, але по черзі, а не одночасно).

У топології «шина» відсутній центральний абонент, через який передається вся інформація, що збільшує її надійність (адже при відмові будь-якого центра перестає функціонувати вся керована цим центром система). Додавання нових абонентів у шину досить просте й звичайно можливе навіть під час роботи мережі. У більшості випадків при використанні шини потрібна мінімальна кількість сполучного кабелю в порівнянні з іншими топологіями. Правда, треба врахувати, що до кожного компютера (крім двох крайніх) підходить два кабелі, що не завжди зручно.

Рисунок 1.2-Топологія «шина»

Топологія «Зірка» - це топологія з явно виділеним центром, до якого підключаються всі інші абоненти. Весь обмін інформацією йде винятково через центральний компютер, на який у такий спосіб лягає дуже більше навантаження, тому нічим іншим, крім мережі, воно займатися не може. Зрозуміло, що мережне устаткування центрального абонента повинне бути істотно більше складним, чим устаткування периферійних абонентів. Про рівноправність абонентів у цьому випадку говорити не доводиться. Як правило, саме центральний компютер є самим потужним, і саме на нього покладають всі функції по керуванню обміном. Ніякі конфлікти в мережі з топологією «зірка» у принципі неможливі, тому що керування повністю централізоване, конфліктувати нема чому.

Рисунок 1.3 - Топологія «зірка»

Топологія «Кільце» - це топологія, у якій кожний компютер зєднаний лініями звязку тільки із двома іншими: від одного він тільки одержує інформацію, а іншому тільки передає. На кожній лінії звязку, як і у випадку зірки, працює тільки один передавач і один приймач. Це дозволяє відмовитися від застосування зовнішніх термінаторів. Важлива особливість кільця полягає в тому, що кожний компютер ретранслює (відновлює) сигнал, тобто виступає в ролі репітера, тому загасання сигналу у всьому кільці не має ніякого значення, важливо тільки загасання між сусідніми компютерами кільця. Чітко виділеного центра в цьому випадку немає, всі компютери можуть бути однаковими. Однак досить часто в кільці виділяється спеціальний абонент, що управляє обміном або контролює обмін. Зрозуміло, що наявність такого керуючого абонента знижує надійність мережі, тому що вихід його з ладу відразу ж паралізує весь обмін.

Строго говорячи, компютери в кільці не є повністю рівноправними (у відмінність, наприклад, від шинної топології). Одні з них обовязково одержують інформацію від компютера, що веде передачу в цей момент, раніше, а інші - пізніше. Саме на цій особливості топології й будуються методи керування обміном по мережі, спеціально розраховані на «кільце». У цих методах право на наступну передачу (або, як ще говорять, на захвата мережі) переходить послідовно до наступного по колу компютеру.

Рисунок 1.4 - Топологія «кільце»

Тепер про тип з'єднання, виходячи з даних мого варіанту. Застосовується комбінований тип зєднання: шинна топологія і топологія зірка. Між комутаторами використовується шинна топологія, тому що завдяки їй мережа легко налаштовується, відмова одного з вузлів не впливає на роботу в цілому. Між комутаторами і обладнанням використовується зіркова топологія, тому що мережа стійка до несправностей окремих ПК і до розривів зєднання окремих ПК і є можливість централізованого управління.

.4 Вибір обладнання для компютерної мережі

Таблиця 1.2. Обладнання

Тип обладнанняПідрозділиНазва пристроюКількістьХарактеристикаМоніторКерівникBenQ GW2265M 21.5»1Тип матриці: MVA Час реакції матриці: 6 мс Яскравість дисплея: 250 кд/м2 Контрастність дисплея: 3000:1 Інтерфейси: DVI, VGAСекретарLG 20M35A-B 19.5»1Тип матриці: TN+film Час реакції матриці: 5 мс Яскравість дисплея: 200 кд/м² Контрастність дисплея: 600:1 (5 000 000:1 DFC) Інтерфейси: VGAПрограмістиBenQ GW2320 23»5Тип матриці: IPS Час реакції матриці: 5 мс Яскравість дисплея: 250 кд/м2 Контрастність дисплея: 1000:1 Інтерфейси: DVI, VGAВідділ розробокAcer V226HQLAbmd (UM.WV6EE.A09 (A11)) 21.5»6Тип матриці: MVA Час реакції матриці: 8 мс Яскравість дисплея: 250 кд/м2 Контрастність дисплея: 100 000 000:1 Інтерфейси: DVI, VGAБухгалтеріяAsus VS197DE 18.5»4Тип матриці: TN+film Час реакції матриці: 5 мс Яскравість дисплея: 200 кд/м2 Контрастність дисплея: 50000000:1 Інтерфейси: VGAЮристиAsus VS197DE 18.5»2Тип матрицы: TN+film Час реакції матриці: 5 мс Яскравість дисплея: 200 кд/м2 Контрастність дисплея: 50000000:1 Інтерфейси: VGA Персональний компютерКерівникLenovo H530 (57329403)1Intel Core i3-4150 (3.5 ГГц) / RAM 4 ГБ / HDD 500 ГБ / DVD-Super-Multi / кард-ридер / LAN / DOSСекретарPrimePC Business A4074.01.001AMD A4-4000 (3.0 ГГц) / RAM 2 ГБ / HDD 500 ГБ / AMD Radeon HD 7480D / без ОД / LAN / DOSПрограмістиEverest Game 9080 (9080_0205)5Intel Core i7-4770 (3.4 ГГц) / RAM 8 ГБ / HDD 1 ТБ / nVidia GeForce GTX 760, 2 ГБ / DVD+/-RW / LAN / кардрідер /Відділ розробокHP 7500E MT B5H80EA6Intel Core i5-3470 (3.2 ГГц) / RAM 2 ГБ / HDD 500 ГБ / Intel HD Graphics / DVD-Super-Multi / DOS /БухгалтеріяPrimePC Business A4074.01.004AMD A4-4000 (3.0 ГГц) / RAM 2 ГБ / HDD 500 ГБ / AMD Radeon HD 7480D / без ОД / LAN / DOSЮристиPrimePC Business A4074.01.002AMD A4-4000 (3.0 ГГц) / RAM 2 ГБ / HDD 500 ГБ / AMD Radeon HD 7480D / без ОД / LAN / DOSКлавіатураКерівникSven Comfort 35351Тип: мембранні, інтерфейс: USB, (15 «гарячі» клавиш для Интернета и Мультимедіа Клавіші для управління Skype, MSN)Секретар1Програмісти5Відділ розробок6Бухгалтерія4Юристи2МишаКерівникA4 Tech OP-329 USB Black1Тип датчика: оптичний Інтерфейс: USB Кількість кнопок: 2 Секретар1Програмісти5Відділ розробок6Бухгалтерія4Юристи2ПринтерКерівникCanon PIXMA iP2840 8745B0070Технологія друк: струменевий друк Дуплекс: є Секретар0Програмісти0Відділ розробок1Бухгалтерія0Юристи1Акустична системаКерівникDefender SPK-210 (65210)1Вихідна потужність: 2 x 2 Bт Діапазон частот: 200 - 18000 Гц Матеріал корпусу: ПластикСекретар1Програмісти5Відділ розробок6Бухгалтерія4Юристи2

1.5 Вибір програмного забезпечення для компютерної мережі

) Windows 7 Professional Russian DVD BOX (FQC-00265)7 Professional - позволяет устранить преграды на пути к успеху. Он обеспечивает запуск многих программ для Windows XP в режиме Windows XP и быстро восстанавливает данные с помощью автоматических архиваций в домашней или корпоративной сети. Кроме этого, можно более легко и безопасно подключаться к корпоративным сетям благодаря функции присоединения к домену. Данный продукт включает в себя как 32-разрядные и 64-разрядные версии.

) Microsoft Office Pro 2013 32/ 64 Russian DVD BOX

Офісний пакет додатків, створених корпорацією Microsoft для операційних систем Microsoft Windows, Apple Mac OS X і Apple iOS (на iPad). До складу цього пакету входить програмне забезпечення для роботи з різними типами документів: текстами, електронними таблицями, базами даних тощо Microsoft Office є сервером OLE об'єктів і його функції можуть використовуватися іншими додатками, а також самими додатками Microsoft Office. Підтримує скрипти і макроси, написані на VBA.

У пакет входять наступні програми:2013; Excel 2013; PowerPoint 2013; OneNote 2013; Outlook 2013; Publisher 2013; Access 2013.

3) Kaspersky Internet Security 2014Internet Security для всех устройств - единое комплексное решение для защиты любых устройств на платформах Windows, Android и Mac OS.

4)WinRAR Archiver

WinRAR - це потужна утиліта для створення і управління архівами, що містить цілий спектр додаткових корисних функцій.

5) Sony Vegas Pro 12

Sony Vegas Pro 12 - професійна програма для многодорожечной запису, редагування і монтажу відео і аудіо потоків.

Інструменти, що містяться в Vegas Pro, дають можливість редагування, і обробки в реальному часі форматів DV, AVCHD, HDV, SD / HD-SDI і XDCAM, точну коригування аудіо, створення об'ємного звуку і двошарових DVD.

) Adobe PHOTOSHOP CS6

Програмне забезпечення Adobe CS6 Master Collection - набір необхідних дизайнерських інструментів, що надають свободу художньої фантазії і можливості точного контролю. Створюйте виразні цифрові зображення, ілюстрації та графіку, які зберігають високу чіткість при масштабуванні. Створюйте макети виразних друкованих документів з досконалою типографікою, а також розробляйте публікації для пристроїв iPad та інших планшетних пристроїв. Створюйте веб-сайти HTML5/CSS3 і додатки, які відображаються в чудовій якості на екранах будь-яких розмірів.

7) 1С:БУХГАЛТЕРИЯ 8

Це універсальна бухгалтерська програма, яка не вимагає попереднього освоєння.

«1С: Бухгалтерія 8 для України» призначена для автоматизації бухгалтерського і податкового обліку, включаючи підготовку обов'язкової (регламентованої) звітності, в організаціях, що здійснюють будь-які види комерційної діяльності: оптову і роздрібну торгівлю, комісійну торгівлю (включаючи субкомісію), надання послуг, виробництво і т.д.

8) Indigo Rose AutoPlay Media StudiMedia Studio - мощный визуальный пакет для быстрого и качественного создания AutoRun-меню, интерактивных презентаций, мультимедийных приложений и прочего ПО. Программа создаст все необходимые файлы для автозапуска и его графическую оболочку. Пользователю остаётся лишь записать готовый проект на информационный носитель.

9) 10-Страйк: Мониторинг Сети

Програма «10-Страйк: Моніторинг Мережі» призначена для моніторингу серверів, комутаторів та інших пристроїв в мережі і своєчасного оповіщення про неполадки.

Дізнайтеся про подію збої в мережі (розрив зв'язку, завершення місця на диску сервера, збій бази даних тощо) за допомогою нашої програми моніторингу і усуньте проблему з мінімальними втратами часу до того моменту, коли ситуація вийде з під контролю, будуть втрачені важливі дані або будуть порушені бізнес-процеси підприємства.

10) 10-Страйк: Учет Трафика

Програма «10-Страйк: Облік Трафіку» призначена для обліку мережевого трафіку на комп'ютерах, комутаторах, серверах та інших пристроях, підключених до локальної мережі або Інтернет. Ви можете з одного робочого місця вести моніторинг обсягів споживаного трафіку (вхідного і вихідного) на комп'ютерах всієї вашої мережі.

) Visual Studio Professional 2013

За допомогою Visual Studio Professional ви можете розробити високої якості додатків 2013 для Windows, офіс, Інтернет, Windows Phone і хмари.

) Unity 3D Pro є інструментом розвитку багатоплатформенних ігор. Ви можете імпортувати ресурси з основних форматів і майже всіх графічних додатків. Програма пропонує крок за кроком підручники, документацію та приклади проектів. Unity Pro підтримує широкий спектр платформ для запуску готового проекту.

2. Розрахунок локальної обчислювальної мережі

.1 Вибір мережевого обладнання і типу кабельного з'єднання

Коаксіальний кабель - вид електричного кабелю.

Найпростіший коаксіальний кабель складається з:

Мідної жили (core);

Ізоляції, її навколишнього;

Екрана у вигляді металевого обплетення;

Якщо кабель, крім металевого обплетення, має і шар фольги, він називається кабелем з подвійною екранізацією. При наявності сильних перешкод можна скористатися кабелем з учетверенной екранізацією. Він складається з подвійного шару фольги та подвійного шару металевого обплетення.

Деякі типи кабелів покриває металева сітка - екран (shield). Він захищає передаються по кабелю дані, поглинаючи зовнішні електромагнітні сигнали, що називаються перешкодами або шумом. Таким чином, екран не дозволяє перешкод спотворити дані. Коаксіальний кабель більш стійка до перешкод, загасання сигналу в ньому менше, ніж у кручений парі.

Коаксіальний кабель застосовується для кабельного телебачення і широким діапазоном телерадіомовлення. Коаксіальний кабель називають «коаксіальним», тому що він містить в собі центральний мідний провідник, покритий пластиковим ізолюючим матеріалом, поверх якого йде другий провідник - мідна оплетка або алюмінієва фольга з оплеткой з мідних луджених дротів. Завдяки збігу центрів обох провідників втрати на випромінювання практично відсутні; одночасно забезпечується хороший захист від зовнішніх електромагнітних перешкод, і такий кабель забезпечує передачу даних на великі відстані і використовується при побудові комп'ютерних мереж.

Коаксіальний кабель широко використовується для комп'ютерних мереж типу Ethernet. Незважаючи на те, що він набагато дорожче стандартного телефонного кабелю, він менш сприйнятливий до перешкод і забезпечує велику передачу даних.

Часто зустрічаються коаксіальні кабелі у використанні:

50 Ом;

75 Ом.

Кабель на 50 Ом застосовується для антен радіопередавальних пристроїв, для вимірювальних пристроїв і для комунікації даних (Ethernet).

Коаксіальний кабель на 75 Ом використовується для передачі відеосигналів, сигналів телевізійної антени і цифрових аудиосигналов.

Існує також інші види коаксіальних кабелів для спеціальних призначень (наприклад, 93 Ома).

Як правило, чим товще кабель, тим складніше з ним працювати. Тонкий коаксіальний кабель гнучкий, простий в установці і відносно недорогий. Товстий кабель важко гнути, і, отже, його складніше встановлювати. Це дуже суттєвий недолік, особливо якщо необхідно прокласти кабель по трубах або жолобах. Товстий коаксіальний кабель дорожче тонкого, але при цьому він передає сигнали на великі відстані.

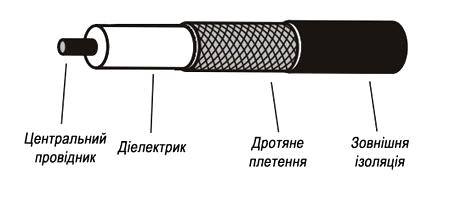

Рисунок 2.1 - Коаксіальний кабель

Звита пара - вид мережевого кабелю, з однією або декількома парами ізольованих провідників, скручених між собою (з невеликою кількістю витків на одиницю довжини) для зменшення взаємних наведень при передачі сигналу і покритих пластиковою оболонкою. Використовується для побудови мереж у багатьох технологіях, наприклад, Ethernet, ARCNet і Token ring. Останнім часом, завдяки своїй дешевизні й легкості установки, є найпоширенішим для побудови локальних мереж.

Кабель приєднується до мережевих пристроїв за допомогою з'єднувача 8P8C.

Підтримує передачу даних на відстань до 100 метрів. На більших відстанях сигнал через загасання не розпізнається; якщо передача даних на більшу відстань все ж таки необхідна, потрібно скористатися повторювачем, або ж задіяти коаксіальний кабель.

Залежно від наявності захисту - електрично заземленої мідної сітки або алюмінієвої фольги навколо скручених пар, визначають різновиди цієї технології:

неекранована вита пара (UTP - Unshielded twisted pair)

екранована вита пара (STP - Shielded twisted pair)

фольгована вита пара (FTP - Foiled twisted pair)

фольгована екранована вита пара (SFTP - Shielded Foiled twisted pair)

В деяких типах екранованого кабелю захист може використовуватися ще і навкруги кожної пари. Екранування забезпечує кращий захист від електромагнітних наведень як зовнішніх, так і внутрішніх.

Існує декілька категорій кабелю вита пара, які нумеруються від CAT1 до CAT7. Кабель вищої категорії зазвичай містить більше пар дротів і кожна пара має більше витків на одиницю довжини. Категорії неекранованої витої пари описуються в стандарті EIA/TIA 568 (Американський стандарт проводки в комерційних спорудах).- телефонний кабель, всього одна пара. В США використовувався раніше, і провідники були скручені між собою. Використовується тільки для передачі голосу або даних за допомогою модему.- старий тип кабелю з 2-х пар провідників, підтримував передачу даних на швидкостях до 4 Мбіт/с, використовувався в мережах token ring і ARCNet. Зараз іноді зустрічається в телефонних мережах.- 2-парний кабель, використовувався для побудові локальних мереж 10BASE-T і token ring, підтримує швидкість передачі даних тільки до 10 Мбіт/с. На відміну від попередніх двох, відповідає вимогам стандарту IEEE 802.3. Також дотепер зустрічається в телефонних мережах.- кабель складається з 4-х скручених пар, використовувався в мережах token ring, 10BASE-T, 10BASE-T4, швидкість передачі даних не перевищує 16 Мбіт/с, зараз не використовується.

САТ5 - 4-парний кабель, це і є те, що зазвичай називають кабель «вита пара». Завдяки високій швидкості передачі (до 100 Мбіт/с при використанні 2 пар і до 1000 Мбіт/с при використанні 4 пар) є найпоширенішим мережевим носієм, що використовується в комп'ютерних мережах дотепер. Для прокладки нових мереж користуються дещо вдосконаленим кабелем CAT5e, який краще пропускає високочастотні сигнали.- Застосовується в мережах Fast Ethernet і Gigabit Ethernet, складається з 4 пар провідників і здатний передавати дані на швидкості до 10000 Мбіт/с. Доданий до стандарту в червні 2002 року, пропускає сигнали частотою до 200МГц. Існує категорія CAT6е, в якій збільшена частота сигналу, що пропускається, до 500МГц. За даними IEEE, 70% встановлених мереж у 2004 році використовували кабель категорії CAT6, проте, можливо, це просто данина моді, бо й кабелі CAT5 і CAT5e цілком справляються в мережах 10GBASE-T.- Специфікація на цей тип кабелю поки що не затверджена, швидкість передачі даних - до 10000 Мбіт/с, частота сигналу, що пропускається, до 600-700 Мгц. Кабель цієї категорії екранований.

Звита пара широко застосовується в мережевих технологіях і комунікаціях; кабелем категорії 6 замінюють коаксіальний кабель. Незважаючи на велику захищеність екранованої витої пари, вона не набула широкого поширення через складність в установці - необхідне заземлення і кабель, порівняно з неекранованою звитою парою, жорсткіший.

Рисунок 2.2 - Звита пара

У завдані мені потрібно підключити деякі комутатори за допомогою коаксіального кабелю, а деякі завитою парою. Для цього будуть використовуватися такі комутатори:

) EAVA HT-810T 10Base-2 10Base-5 10Base-T, 8-Port Ethernet Switch For Sale

2) D-Link DES-3200-10

2.2 Розрахунок довжини кабелю

Таблиця 2.1 Довжина кабелю

Вид кабелю:Довжина кабелю, м.Звита пара135Коаксіальний кабель5

2.3 Схема мережі

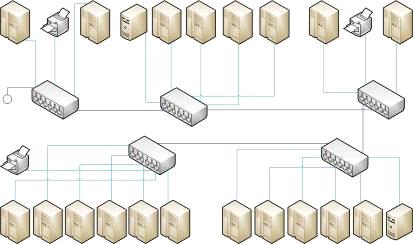

Рисунок 2.3 - «Схема мережі»

Рисунок 2.4 - «Розташування мережевого обладнання»

2.4 Розрахунок PDV та PVV

Для спрощення розрахунків зазвичай використовуються довідкові дані IEEE, що містять значення затримок поширення сигналів в повторітелях, приймачах і різних фізичних середовищах. У таблиці. 2.2 приведені дані, необхідні для розрахунку значення PDV для всіх фізичних стандартів мереж Ethernet. Бітовий інтервал позначений як bt. Щоб не потрібно було двічі складати затримки, що вносяться кабелем, в таблиці даються подвоєні величини затримок для кожного типа кабелю.

У таблиці використовуються також такі поняття, як лівий сегмент, правий сегмент і проміжний сегмент. Лівим сегментом називається сегмент, в якому починається дорога сигналу від виходу передавача. Потім сигнал проходить через проміжні сегменти і доходить до приймача (найбільш видаленого вузла найбільш видаленого сегменту, який називається правим).

Таблиця 2.2 Дані необхідні для розрахунку значення PDV

Тип сегментуБаза лівого сегмента, btБаза проміжного сегмента, btБаза правого сегмента, btЗатримка среды на 1 м, btМаксимальна довжина сегмента, м10Base-511,846,5169,50,086650010Base-211,846,5169,50,102618510Base-T15,342,0165,00,11310010Base-FB_24,0-0,1200010Base-FL12,333,5156,50,12000FOIRL7,829,0152,00,11000AUI (> 2 м)0000,10262+48

З кожним сегментом пов'язана постійна затримка, названа базою, яка залежить лише від типа сегменту і від положення сегменту на дорозі сигналу (лівий, проміжний або правий). База правого сегменту, в якому виникає колізія, набагато перевищує базу лівого і проміжних сегментів. Окрім цього, з кожним сегментом пов'язана затримка поширення сигналу уздовж кабелю, яка залежить від довжини сегменту і обчислюється шляхом множення часу поширення сигналу по 1 метру кабелю (у бітових інтервалах) на довжину кабелю.

Розрахунок полягає в обчисленні затримок, що вносяться кожним відрізком кабелю (приведена в таблиці затримка сигналу на 1 м-коді кабелю умножається на довжину сегменту), а потім підсумовуванні цих затримок з базами лівого, проміжних і правого сегментів. Загальне значення PDV не повинне перевищувати 575.

Розрахунок за завданням:

Максимальним по довжині з'єднань і числу проміжних хабов є сегмент Ethernet - комутатор 5. Всі лінії зв'язку в межах сегменту за стандартом 10BASE-T, та 10BASE-5. Схема даного сегменту представлений на рисунку 2.4.

Рисунок 2.5 - Сегмент проектованої мережі

Для розрахунку PDV використаний наведений вище алгоритм.

База лівого сегменту: 11,8 + 5 х 0,0866 = 12,233.

База проміжного сегмента 1: 42 + 15 х 0,113 = 43,695.

База проміжного сегмента 2: 42 + 29 x 0,113 = 45,277

База проміжного сегмента 3: 42 + 41 x 0,113 = 46,633

База правого сегменту: 165 + 18 x 0,113 = 167,034=12,233+43,695+45,277+46,633+167,034= 314,872.

Суммарне PDV дорівнює 314,872, що є допустимим значенням, оскільки 314,872<575.

Розрахунок PVV

Щоб визнати конфігурацію мережі коректною, потрібно розрахувати також зменшення міжкадрового інтервалу повторювачами, тобто величину PW.

Для розрахунку PVV також можна скористатися значеннями максі-мінімальних величин зменшення міжкадрового інтервалу при проходженні повторювачів різних фізичних середовищ, рекомендованими IEEE і приведеними в таблиці 3.

Таблиця 2.3. Скорочення міжкадрового інтервалу повторювачами

Тип сегментаПередавальний сегментПроміжний сегмент10Base-5 или 10Base-2161110Base-FB-210Base-FL10,5810Base-T10,58

У відповідності з цими даними значення PVV для мережі в цілому обчислюється шляхом підсумовування бітових інтервалів по ходу проходження сигналу. Ця сума повинна дати значення менше граничного в 49 бітових інтервалу. В іншому випадку мережа не відповідатиме стандарт Ethernet по всіх параметрах, пов'язаним і з довжинами сегментів, і з кількістю повторювачів.

Розрахунок PVV за завданням:

Лівий сегмент: дає скорочення в 16 бітових інтервалів.

Проміжний сегмент 1: 8.

Проміжний сегмент 2: 8.

Проміжний сегмент 3: 8.

Правий сегмент: 8.

Суммарне значення PVV дорівнює 48 що менше 49. Мережа відповідає стандартам Ethernet по всіх параметрах.

3. Розрахунок вартості проекту

НазваЦіна, грн.КількістьЗагальна цінаWindows 7 Professional Russian DVD BOX (FQC-00265)4966 грн.1994354 грн.1С:БУХГАЛТЕРИЯ 8799 грн.43196 грн.Sony Vegas Pro 128861 грн.1197471 грн.Microsoft Office Pro 2013 32/ 64 Russian DVD BOX7379 грн.14103306 грн.WinRAR Archiver238 грн.194522 грн.Adobe CS6 Design and Web Prem 6 AOO License34471 грн.6206826 грн.10-Страйк: Моніторинг Мережі1000 грн.11000 грн.10-Страйк: Облік Трафіку390 грн.1390 грн.Indigo Rose AutoPlay Media Studio4140 грн.624840 грн.Microsoft Visual Studio Professional 20137928 грн.539640 грн.Unity 3D Pro23188 грн.6139128 грн.Kaspersky Internet Security 2014 Multi-Device 3-Device 1 year Base Box559 грн.52795 грн.Kaspersky Internet Security 2014 Multi-Device 2-Device 1 year Base Box499 грн.2998 грн.Загальна вартість ПО718 466 грн.

Таблиця 3.2 Обладнання та переферія

НазваФірма та модельЦінаКількістьЗагальна вартістьКомутатор 1EAVA HT-810T 10Base-2 10Base-5 10Base-T, 8-Port Ethernet Switch For Sale480 грн.1480 грн.Комутатор 2D-Link DES-3200-102461 грн.49844 грн.ПринтерCanon PIXMA iP2840 8745B007820 грн.21640 грн.Персональний комп'ютерLenovo H530 (57329403)5000 грн.15000 грн.PrimePC Business A4074.01.003666 грн.13666 грн.Everest Game 9080 (9080_0205)18204 грн.591020 грн.HP 7500E MT B5H80EA7099 грн.642594 грн.PrimePC Business A4074.01.003666 грн.621996 грн.МоніторBenQ GW2265M 21.5»2079 грн.12079 грн.LG 20M35A-B 19.5»1649 грн.11649 грн.BenQ GW2320 23»2529 грн.512645 грн.Acer V226HQLAbmd (UM.WV6EE.A09 (A11)) 21.5»1999 грн.611994 грн.Asus VS197DE 18.5»1590 грн.69540 грн.КлавіатураSven Comfort 3535274 грн.195206 грн.МишаA4 Tech OP-329 USB Black67 грн.191273 грн.Акустическая системаDefender SPK-210 (65210)90 грн.191710 грн.СерверPatriot Tower E3-1220V315799 грн.231598 грн.КабельЗвита пара2,72 грн.135 метрів367 грн.КабельКоаксіальний42,75 грн.5 метрів214 грн.Загальна сума витрат обладнання:254 515 грн.

Загальна сума проекту: 972 981 грн.

Висновок

В результаті виконання курсового проекту була побудована локальна обчислювальна мережа для невеликої організації. Отримана мережа задовольняє вимогам технічного завдання, а також вимогам надійності, безпеки, сумісності. Крім того, мережа була построєна з врахуванням можливого додавання нових елементів в склад ЛОМ, тобто вона вийшла масштабованою і розширюваною. У ході виконання роботи було визначено обладнання для всіх ділянок локальної мережі. А за допомогою розрахунку PDV та PVV ми можемо дізнатися, чи є ця локальна мережа працездатною.

Література

1.Компьютерные сети. / В.Г. Олифер, Н.А. Олифер. - СПб: изд. «Питер», 1999.

2.#"justify">.#"justify">.#"justify">.http://rozetka.com.ua/? gclid=CL7xksLKqb4CFSEewwodPqgATA
