Техническое обслуживание и ремонт локальных сетей РГОУ СПО "ЧМТ"
Техническое обслуживание и ремонт локальных сетей РГОУ СПО "ЧМТ"
Вы можете узнать стоимость помощи в написании студенческой работы.
Помощь в написании работы, которую точно примут!

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

. ОБЩАЯ ЧАСТЬ

.1 Понятие локальной вычислительной сети (ЛВС)

.2 Архитектура построения компьютерных сетей

.3 Структура стандартов IEEE 802

.3.1 Стандарты Ethernet

.4 Программы проверки сети

. ЭКСПЛУАТАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

.1 Характеристика предприятия

.2 План сети

.3 Сетевое оборудование

.3.1 D-Link DES-1016D

2.3.2 D-Link DES-1008D

.3.3 HardLink HS-16D

2.3.4 Кабель витая пара (UTP), категория 5e, 4 пары

.3.5 LAN тестер ST-248 для BNC, RJ-45

.3.6 Инструмент для обжима коннекторов

.4 Сетевые настройки

.4.1 Локальные настройки компьютеров

.4.2 Настройка компьютеров учащихся

.4.3 Настройка компьютеров администрации

.4.4 Настройка антивирусной безопасности

.5 Проверка сети

. ЭКОНОМИЧЕСКАЯ ЧАСТЬ

.1 Организационная структура подразделения по обслуживанию ВТ и КС

.2 Характеристика основных фондов

.2.1 Расчет производственной площади

.2.2 Расчет капитальных затрат

.3 Состав и структура персонала

.3.1 Определение состава и структуры персонала

.3.2 Расчет бюджета рабочего времени работников занятых основной производственной деятельностью

.4.2 Расчет фонда оплаты труда руководителей, специалистов и служащих

.4.3 Расчет среднемесячной заработной платы

.4.4 Расчет заработной платы на работы по проведению технического обслуживания и ремонта ЛВС

.5 Расчет затрат на материалы и запасные части

.6 Расчет общепроизводственных расходов

.7 Расчет себестоимости

.7.1 Расчет себестоимости работ по техническому обслуживанию и ремонту ЛВС

.7.2 Расчет себестоимости годового объема работ

.8 Технико-экономические показатели подразделения по обслуживанию ВТ и КС

. ОХРАНА ТРУДА

.1 Мероприятия по технике безопасности на рабочем месте

.2 Специальные требования по пожарной безопасности

.3 Системы защиты оператора ПЭВМ от поражений электрическим током

.4 Требования к микроклимату и шуму

ЗАКЛЮЧЕНИЕ

ЛИТЕРАТУРА

ВВЕДЕНИЕ

Современная эпоха характеризуется стремительным процессом информатизации общества. Это сильней всего проявляется в росте пропускной способности и гибкости информационных сетей. Полоса пропускания в расчете на одного пользователя стремительно увеличивается благодаря нескольким факторам. Во-первых, растет популярность приложений World Wide Web и количество электронных банков информации, которые становятся достоянием каждого человека. Падение цен на компьютеры приводит к росту числа домашних ПК, каждый из которых потенциально превращается в устройство, способное подключиться к сети Internet. Во-вторых, новые сетевые приложения становятся более требовательными в отношении полосы пропускания - входят в практику приложения Internet, ориентированные на мультимедиа и видеоконференцсвязь, когда одновременно открывается очень большое количество сессий передачи данных. Как результат, наблюдается резкий рост в потреблении ресурсов Internet - по оценкам средний объем потока информации в расчете на одного пользователя в мире увеличивается в 8 раз каждый год.

Локальные вычислительные сети представляют собой системы распределенной обработки данных и, в отличие от глобальных и региональных вычислительных сетей, охватывают небольшие территории (диаметром 5 - 10 км) внутри отдельных контор, банков, бирж, вузов, учреждений, научно-исследовательских организаций и т.п.. При помощи общего канала связи ЛВС может объединять от десятков до сотен абонентских узлов, включающих персональные компьютеры (ПК), внешние запоминающие устройства (ЗУ), дисплеи, печатающие и копирующие устройства, кассовые и банковские аппараты, интерфейсные схемы и др.. ЛВС могут подключаться к другим локальным и большим (региональным, глобальным) сетям ЭВМ с помощью специальных шлюзов, мостов и маршрутизаторов, реализуемых на специализированных устройствах или на ПК с соответствующим программным обеспечением.

1. ОБЩАЯ ЧАСТЬ

1.1 Понятие локальной вычислительной сети (ЛВС)

Локальная сеть (ЛВС) представляет собой коммуникационную систему, позволяющую совместно использовать ресурсы компьютеров, подключенных к сети, таких как принтеры, плоттеры, диски, модемы, приводы CD-ROM и другие периферийные устройства. Локальная сеть обычно ограничена территориально одним или несколькими близко расположенными зданиями.

Как следует из названия, локальная вычислительная сеть является системой, которая охватывает относительно небольшие расстояния. Международный комитет IEEE802 (Институт инженеров по электронике и электротехнике, США), специализирующийся на стандартизации в области ЛВС, дает следующее определение этим системам: Локальные вычислительные сети отличаются от других видов сетей тем, что они обычно ограничены умеренной географической областью, такой, как группа рядом стоящих зданий, и, в зависимости от каналов связи осуществляют передачу данных в диапазонах скоростей от умеренных до высоких с низкой степенью ошибок... Значения параметров области, общая протяженность, количество узлов, скорость передачи и топология ЛВС могут быть самыми различными, однако комитет IEEE802 основывает ЛВС на кабелях вплоть до нескольких километров длины, поддержки нескольких сотен станций разнообразной топологии при скорости передачи информации порядка 1-2 и более Мбит/с.

Современная стадия развития ЛВС характеризуется почти повсеместным переходом от отдельных, как правило, уже существующих, сетей, к сетям, которые охватывают все предприятие (фирму, компанию) и объединяют разнородные вычислительные ресурсы в единой среде. Такие сети называются корпоративными.

Важнейшей характеристикой ЛВС является скорость передачи информации. В идеале при посылке и получении данных через сеть время отклика должно быть таким же как если бы они были получены от ПК пользователя, а не из некоторого места вне сети. Это требует скорости передачи данных от 1 до 10 Мбит/с и более.

Специфическими компонентами ЛВС являются серверы. Они управляют функции управления распределением сетевых ресурсов общего доступа. Серверы - это аппаратно-программные системы. Аппаратным средством обычно является достаточно мощный ПК, мини-ЭВМ, большая ЭВМ или компьютер, спроектированный специально как сервер. ЛВС может иметь несколько серверов для управления сетевыми ресурсами, однако всегда должен быть один или более файл-сервер или сервер без данных. Он управляет внешними запоминающими устройствами общего доступа и позволяет организовать определенные базы данных.

Рабочими станциями в ЛВС служат, как правило, персональные компьютеры. Отдельные пользователи (различные должностные лица подразделений фирмы) реализуют на рабочих станциях свои прикладные системы. В основном это определенные функциональные задачи (ФЗ) или комплексы задач (Функциональные подсистемы). Выполнение любой ФЗ связано с понятием вычислительного процесса или просто процесса.

.2 Архитектура построения компьютерных сетей

Сетевая архитектура - это совокупность стандартов, топологий и протоколов, необходимых для создания работоспособной сети.

Локальная вычислительная сеть ЛВС, локальная сеть; (англ. Local Area Network, LAN) - компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт). Также существуют локальные сети, узлы которых разнесены географически на расстояние более 12 500 км (космические станции и орбитальные центры). Несмотря на такое расстояние, подобные сети относят к локальным. Кольцо́ - базовая топология компьютерной сети, в которой рабочие станции подключены последовательно друг к другу, образуя замкнутую сеть.( Рисунок 1 - Схема ЛВС топология кольцо)

<#"justify">Применение

Наиболее широкое применение получила в оптоволоконных сетях. Используется в стандартах FDDI, Token ring.

Звезда-базовая топология компьютерной сети, в которой все компьютеры сети присоединены к центральному узлу (обычно сетевой концентратор), образуя физический сегмент сети. Подобный сегмент сети может функционировать как отдельно, так и в составе сложной сетевой топологии (как правило "дерево"). ( Рисунок 2 - Схема ЛВС топология звезда)

<#"justify">Рисунок 2

Рабочая станция, которой нужно послать данные, отсылает их на концентратор, а тот определяет адресата и отдаёт ему информацию. В определённый момент времени только одна машина в сети может пересылать данные, если на концентратор одновременно приходят два пакета, обе посылки оказываются не принятыми и отправителям нужно будет подождать случайный промежуток времени, чтобы возобновить передачу данных. Этот недостаток отсутствует на сетевом устройстве более высокого уровня - коммутаторе, который, в отличие от концентратора, подающего пакет на все порты, подает лишь на определенный порт - получателю. Одновременно может быть передано несколько пакетов. Сколько - зависит от коммутатора

Достоинства

·выход из строя одной рабочей станции не отражается на работе всей сети в целом;

·хорошая масштабируемость сети;

·лёгкий поиск неисправностей и обрывов в сети;

·высокая производительность сети (при условии правильного проектирования);

·гибкие возможности администрирования.

Недостатки

·выход из строя центрального концентратора обернётся неработоспособностью сети (или сегмента сети) в целом;

·для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий;

·конечное число рабочих станций в сети (или сегменте сети) ограничено количеством портов в центральном концентраторе.

Применение

Одна из наиболее распространённых топологий, поскольку проста в обслуживании. В основном используется в сетях, где носителем выступает кабель витая пара. UTP категория 3 или 5.

Топология типа ши́на, представляет собой общий кабель (называемый шина или магистраль), к которому подсоединены все рабочие станции. На концах кабеля находятся терминаторы, для предотвращения отражения сигнала. (Рисунок 3 - Структура ЛВС топология шина)

Рисунок 3

Работа в сети

Отправляемое рабочей станцией сообщение распространяется на все компьютеры сети. Каждая машина проверяет - кому адресовано сообщение и если ей, то обрабатывает его. Для того, чтобы исключить одновременную посылку данных, применяется либо «несущий» сигнал, либо один из компьютеров является главным и «даёт слово» остальным станциям.

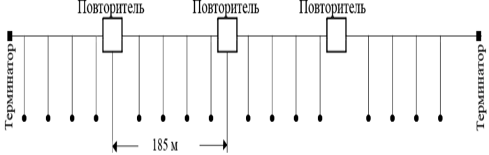

При построении больших сетей возникает проблема ограничения на длину связи между узлами, в таком случае сеть разбивают на сегменты. Сегменты соединяются различными устройствами - повторителями, концентраторами или хабами. Например, технология Ethernet позволяет использовать кабель длиной не более 185 метров. ( Рисунок 4 - Сегменты соединяющие различные устройства)

<#"justify">Достоинства

·Небольшое время установки сети;

·Дешевизна (требуется меньше кабеля и сетевых устройств);

·Простота настройки;

Выход из строя рабочей станции не отражается на работе сети;

Недостатки

·Любые неполадки в сети, как обрыв кабеля, выход из строя терминатора полностью уничтожают работу всей сети;

·Сложная локализация неисправностей;

·С добавлением новых рабочих станций падает производительность сети.

1.3 Структура стандартов IEEE 802

В 1980 году в институте IEEE был организован комитет 802 по стандартизации локальных сетей, в результате работы которого было принято семейство стандартов IEEE 802-х, которые содержат рекомендации по проектированию нижних уровней локальных сетей. Позже результаты работы этого комитета легли в основу комплекса международных стандартов ISO 8802-1...5. Эти стандарты были созданы на основе очень распространенных фирменных стандартов сетей Ethernet, ArcNet и Token Ring.

Помимо IEEE в работе по стандартизации протоколов локальных сетей принимали участие и другие организации. Так, для сетей, работающих на оптоволокне, американским институтом по стандартизации ANSI был разработан стандарт FDDI, обеспечивающий скорость передачи данных 100 Мб/с. Работы по стандартизации протоколов ведутся также ассоциацией ЕСМА, которой приняты стандарты ЕСМА-80, 81, 82 для локальной сети типа Ethernet и впоследствии стандарты ЕСМА-89,90 по методу передачи маркера.

Стандарты семейства IEEE 802.X охватывают только два нижних уровня семи-уровневой модели OSI - физический и канальный. Это связано с тем, что именно эти уровни в наибольшей степени отражают специфику локальных сетей. Старшие же уровни, начиная с сетевого, в значительной степени имеют общие черты как для локальных, так и для глобальных сетей.

Специфика локальных сетей также нашла свое отражение в разделении канального уровня на два подуровня, которые часто называют также уровнями. Канальный уровень (Data Link Layer) делится в локальных сетях на два подуровня:

·логической передачи данных (Logical Link Control, LLC);

·управления доступом к среде (Media Access Control, MAC).

Уровень MAC появился из-за существования в локальных сетях разделяемой среды передачи данных. Именно этот уровень обеспечивает корректное совместное использование общей среды, предоставляя ее в соответствии с определенным алгоритмом в распоряжение той или иной станции сети. После того как доступ к среде получен, ею может пользоваться более высокий уровень - уровень LLC, организующий передачу логических единиц данных, кадров информации, с различным уровнем качества транспортных услуг. В современных локальных сетях получили распространение несколько протоколов уровня MAC, реализующих различные алгоритмы доступа к разделяемой среде. Эти протоколы полностью определяют специфику таких технологий, как Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, l00VG-AnyLAN.

Уровень LLC отвечает за передачу кадров данных между узлами с различной степенью надежности, а также реализует функции интерфейса с прилегающим к нему сетевым уровнем. Именно через уровень LLC сетевой протокол запрашивает у канального уровня нужную ему транспортную операцию с нужным качеством. На уровне LLC существует несколько режимов работы, отличающихся наличием или отсутствием на этом уровне процедур восстановления кадров в случае их потери или искажения, то есть отличающихся качеством транспортных услуг этого уровня.

Протоколы уровней MAC и LLC взаимно независимы - каждый протокол уровня MAC может применяться с любым протоколом уровня LLC, и наоборот. Стандарты IEEE 802 имеют достаточно четкую структуру, приведенную на рисунке 5.

Рисунок 5

Эта структура появилась в результате большой работы, проведенной комитетом 802 по выделению в разных фирменных технологиях общих подходов и общих функций, а также согласованию стилей их описания. В результате канальный уровень был разделен на два упомянутых подуровня. Описание каждой технологии разделено на две части: описание уровня MAC и описание физического уровня. Как видно из рисунка, практически у каждой технологии единственному протоколу уровня MAC соответствует несколько вариантов протоколов физического уровня (на рисунке в целях экономии места приведены только технологии Ethernet и Token Ring, но все сказанное справедливо также и для остальных технологий, таких как ArcNet, FDDI, l00VG-AnyLAN).

Над канальным уровнем всех технологий изображен общий для них протокол LLC, поддерживающий несколько режимов работы, но независимый от выбора конкретной технологии. Стандарт LLC курирует подкомитет 802.2. Даже технологии, стандартизованные не в рамках комитета 802, ориентируются на использование протокола LLC, определенного стандартом 802.2, например протокол FDDI, стандартизованный ANSI.

Особняком стоят стандарты, разрабатываемые подкомитетом 802.1. Эти стандарты носят общий для всех технологий характер. В подкомитете 802.1 были разработаны общие определения локальных сетей и их свойств, определена связь трех уровней модели IEEE 802 с моделью OSI. Но наиболее практически важными являются стандарты 802.1, которые описывают взаимодействие между собой различных технологий, а также стандарты по построению более сложных сетей на основе базовых топологий. Эта группа стандартов носит общее название стандартов межсетевого взаимодействия (internetworking). Сюда входят такие важные стандарты, как стандарт 802. ID, описывающий логику работы моста/коммутатора, стандарт 802.1Н, определяющий работу транслирующего моста, который может без маршрутизатора объединять сети Ethernet и FDDI, Ethernet и Token Ring и т. п. Сегодня набор стандартов, разработанных подкомитетом 802.1, продолжает расти. Например, недавно он пополнился важным стандартом 802.1Q, определяющим способ построения виртуальных локальных сетей VLAN в сетях на основе коммутаторов.

Стандарты 802.3,802.4,802.5 и 802.12 описывают технологии локальных сетей, которые появились в результате улучшений фирменных технологий, легших в их основу. Так, основу стандарта 802.3 составила технология Ethernet, разработанная компаниями Digital, Intel и Xerox (или Ethernet DIX), стандарт 802.4 появился | как обобщение технологии ArcNet компании Datapoint Corporation, а стандарт 802.5 в основном соответствует технологии Token Ring компании IBM.

Исходные фирменные технологии и их модифицированные варианты - стандарты 802.х в ряде случаев долгие годы существовали параллельно. Например, технология ArcNet так до конца не была приведена в соответствие со стандартом 802.4 (теперь это делать поздно, так как где-то примерно с 1993 года производство оборудования ArcNet было свернуто). Расхождения между технологией Token Ring и стандартом 802.5 тоже периодически возникают, так как компания IBM регулярно вносит усовершенствования в свою технологию и комитет 802.5 отражает эти усовершенствования в стандарте с некоторым запозданием. Исключение составляет технология Ethernet. Последний фирменный стандарт Ethernet DIX был принят в 1980 году, и с тех пор никто больше не предпринимал попыток фирменного развития Ethernet. Все новшества в семействе технологий Ethernet вносятся только в результате принятия открытых стандартов комитетом 802.3.

Более поздние стандарты изначально разрабатывались не одной компанией, а группой заинтересованных компаний, а потом передавались в соответствующий подкомитет IEEE 802 для утверждения. Так произошло с технологиями Fast Ethernet, l00VG-AnyLAN, Gigabit Ethernet. Группа заинтересованных компаний образовывала сначала небольшое объединение, а затем по мере развития работ к нему присоединялись другие компании, так что процесс принятия стандарта носил открытый характер.

Сегодня комитет 802 включает следующий ряд подкомитетов, в который входят как уже упомянутые, так и некоторые другие:

·802.1 - Internetworking - объединение сетей;

·802.2 - Logical Link Control, LLC - управление логической передачей данных;

·802.3 - Ethernet с методом доступа CSMA/CD;

·802.4 - Token Bus LAN - локальные сети с методом доступа Token Bus;

·802.5 - Token Ring LAN - локальные сети с методом доступа Token Ring;

·802.6 - Metropolitan Area Network, MAN - сети мегаполисов;

·802.7 - Broadband Technical Advisory Group - техническая консультационная группа по широкополосной передаче;

·802,8 - Fiber Optic Technical Advisory Group - техническая консультационная группа по волоконно-оптическим сетям;

·802.9 - Integrated Voice and data Networks - интегрированные сети передачи голоса и данных;

·802.10 - Network Security - сетевая безопасность;

·802.11 - Wireless Networks - беспроводные сети;

·802.12 - Demand Priority Access LAN, l00VG-AnyLAN - локальные сети с методом доступа по требованию с приоритетами.

1.3.1Стандарты Ethernet

Ethernet на тонком кабеле (10Base2)

Для Ethernet на тонком кабеле максимальная длина сегмента составляет 185 м. К сегменту должно быть подключено не более 30 компьютеров. При необходимости охватить локальной сетью расстояние большее, чем это позволяет кабельная система, применяются дополнительные устройства - репитеры (Repeater), или повторители. Традиционный репитер имеет 2-портовое исполнение, т.е. он может объединить 2 сегмента по 185 м. Репитер может находиться в любом месте сегмента, не обязательно в конце. В сети может быть не больше 4 репитеров. Это позволяет получить сеть максимальной протяженностью 925 м. При использовании многопортовых репитеров общее их число в сети может быть больше 4, но надо подключить их по такой схеме, чтобы между любыми двумя рабочими станциями не оказалось более 4 репитеров. Из пяти последовательных сегментов компьютеры должны находится только на трех. Запомните правило 5-4-3: 5 сегментов, 4 репитера, 3 сегмента для подключения рабочих станций.на толстом кабеле (10Base5)

Длина сегмента для Ethernet на толстом кабеле составляет 500 м, к одному сегменту можно подключить до 100 рабочих станций. Для подключения узла сети к толстому кабелю используется дополнительное устройство, называемое трансивером. Трансивер подсоединяется к главному кабелю сети при помощи специальной иглы ("зуб вампира"). От него к компьютеру идет специальный трансиверный кабель, максимальная длина которого составляет 50 м, Минимальное расстояние между трансиверами 2.5 м. На обоих его концах находятся AUI-разъемы. Правила использования репитеров для Ethernet на толстом кабеле аналогичны правилам для Ethernet на тонком кабеле.на витой паре (10BaseT)

Основным узлом сети Ethernet на витой паре является концентратор (hub). Каждый PC должен быть подключен к нему с помощью сегмента кабеля. Длина каждого сегмента не должна превышать 100 м., минимальная длина кабеля - 2.5 м. Концентраторы выпускаются на разное количество портов, соответственно, к нему можно подключить такое же количество PC. Концентраторы можно объединять, подключая друг к другу через кроссовер-порт и получая сложную каскадную структуру. При этом надо придерживаться некоторых правил: не должно получаться закольцованных путей между двумя любыми станциями не должно быть более 4 концентраторов

Многие концентраторы имеют дополнительные разъемы для подключения тонкого и/или толстого кабеля Ethernet (BNC- и AUI-разъемы). Это позволяет объединять витую пару с коаксиальными сегментами. На одном концентраторе должен быть задействован только один из двух коаксиальных разъемов (или BNC, или AUI). Активные концентраторы регенерируют и передают сигналы дальше так же, как это делают репитеры. Коммутаторы (switches) направляют пакеты по оптимальному на данный момент маршруту между источником и получателем с целью достижения наиболее эффективного использования имеющейся полосы пропускания. Сети с коммутацией пакетов обладают очень высокой производительностью.на витой паре (100BaseTX)

Сеть строится также по топологии "звезда", аналогично спецификации 10BaseT, Также основой сети является концентратор, к которому PC подключаются кабелями с максимальной длинной 100м. Однако, при каскадировании концентраторов FastEthernet, расстояние между ними должно быть не более 5м (при использовании концентраторов класса II). Таким образом, расстояние между двумя наиболее удаленными компьютерами будет составлять не более 205м. Решить эту проблему можно используя коммутаторы (Switching hub). Коммутирующий концентратор делит сеть на несколько доменов коллизий и таким образом позволяет подключать "uplink" длиной до 100м

1.4Программы проверки сети

ping - утилита <#"justify">2. ЭКСПЛУАТАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

2.1Характеристика предприятия

РГОУ СПО «Чебоксарский машиностроительный техникум» является государственным образовательным учреждением основанным 32 года назад. На текущий момент техникум имеет несколько учебных корпусов не связанных пока ЛВС.

В данной дипломной работе описываем ЛВС второго корпуса. Все компьютеры находятся на первом, втором и третьем этажах, имеется 2 компьютерные лаборатории, читальный зал, кабинеты администрации с компьютерами. Все с выходом в сеть Internet

Имеются следущие ЛВС:

. сеть учебного кабинета 34

. сеть объединяющая все компьютеры администрации и учебный класс 22

2.2План сети

Рисунок 6

На рисунке 6 приведена схема ЛВС РГОУ СПО «ЧМТ»

2.3 Сетевое оборудование

.3.1 D-Link DES-1016D

Рисунок 7

Link DES-1016D (Рисунок 7) является неуправляемым коммутатором 10/100 Мбит/с 2 уровня, предназначенным для повышения производительности работы небольшой группы пользователей, обеспечивая при этом высокую пропускную способность. Мощный и одновременно с этим простой в использовании, DES-1016D позволяет пользователям не задумываясь подключать в любой порт сетевое оборудование работающее на скоростях 10 Мбит/с или 100 Мбит/с, понизить время отклика и удовлетворить потребности в большой пропускной способности сети.

Коммутатор снабжен 16 портами 10/100 Мбит/с, позволяющими небольшой рабочей группе гибко подключаться сетям к Ethernet и Fast Ethernet, а также интегрировать их. Это достигается благодаря свойству портов автоматически определять сетевую скорость, согласовывать стандарты 10Base-T и 100Base-TX, а также режим передачи полу/полный дуплекс.

Коммутатор может быть использован для непосредственного подключения компьютеров к нему, так как обладает малой стоимостью подключения на порт. Это предотвращает возможность образования "узких мест", так как каждый компьютер имеет выделенную полосу пропускания сети.

Функция управления потоком предотвращает потерю (пакетов) данных при передаче пакетов(данных), посредством передачи сигнала о возможном переполнении порта, буфер которого полон. Приостановка передачи пакетов продолжается до тех пор, пока буфер порта не будет готов принимать новые данные. Управление потоком реализовано для режимов полного и полудуплекса.

2.3.2 D-Link DES-1008D

Рисунок 8

компьютерный сеть локальный настройка

D-Link DES-1008D (Рисунок 8) является неуправляемым коммутатором 10/100 Мбит/с предназначенным для повышения производительности работы малой группы пользователей, обеспечивая при этом высокий уровень гибкости. Мощный и одновременно с этим простой в использовании, DES-1008D позволяет пользователям без труда подключить к любому порту сетевое оборудование, работающее на скоростях 10 Мбит/с или 100 Мбит/с, понизить время отклика и удовлетворить потребности в большой пропускной способности сети.

Коммутатор снабжен 8 портами 10/100 Мбит/с, позволяющими небольшой рабочей группе гибко подключаться к сетям Ethernet и Fast Ethernet, а также интегрировать их. Это достигается благодаря свойству портов автоматически определять сетевую скорость, согласовывать стандарты 10Base-T и 100Base-TX, а также режим передачи полу-/полный дуплекс.

Функция управления потоком предотвращает пакеты от передачи, которая может привести к их потере, посредством передачи сигнала о возможном переполнении портом, буфер которого полон. Приостановка передачи пакетов продолжается до тех пор, пока буфер порта не будет готов принимать новые данные. Управление потоком реализовано для режимов полного и полудуплекса.

Все порты поддерживают автоматическое определение полярности MDI/MDIX. Это исключает необходимость в использовании кроссированных кабелей или портов uplink. Любой порт можно подключить к серверу, маршрутизатору или коммутатору, используя прямой кабель на основе витой пары.

Имея 8 портов plug-and-play, коммутатор является идеальным выбором для сетей малых рабочих групп для увеличения производительности между рабочими станциями и серверами. Порты могут быть подключены к серверам в режиме полного дуплекса, либо к концентратору в режиме полудуплекса.

Коммутатор может быть использован для непосредственного подключения компьютеров, так как обладает малой стоимостью подключения на порт. Это предотвращает возможность образования "узких мест" благодаря предоставлению каждому компьютеру сети выделенной полосы пропускания.

2.3.3 HardLink HS-16D

Рисунок 9

Основные характеристики HardLink HS-16D (Рисунок 9):

Стандарт - IEEE 802.3 10Base-T Ethernet и 802.3u 100Base-TX Fast Ethernet

Кол-во портов - 16

Скорость - 10 и 100 Мбит/с

Буфер - 512 Kб

Режим дуплекса - Full-Duplex / Half-Duplex

МАС адреса - 8192

Интерфейс - RJ-45

Размер - 290 x 100 x 30 мм

Вес - 480 г

2.3.4 Кабель витая пара (UTP), категория 5e, 4 пары

Рисунок 10

Сечение витой пары (Рисунок 10)

- Внешняя оболочка

- Витая пара solid

Проводник: оголенный медный провод Ø0.51±0.01 мм, 24 AWG → (Справочные таблицы по AWG) <#"justify">2.3.5 LAN тестер ST-248 для BNC, RJ-45

<#"301" src="doc_zip12.jpg" /> <#"236" src="doc_zip13.jpg" />

Рисунок 13

Компьютер просит перезагрузку, но перегружаем его позже в цели экономии времени. Далее настраиваем подключение по локальной сети рисунок 14

Рисунок 14

Настраиваем свойства обозревателя прокси сервера рисунок 15

Рисунок 15

2.4.2 Настройка компьютеров учащихся

Устанавливаем учетную запись обучающего «user» и присваеваем права администратора, для управления групповой политикой пользователя. Перезапускаем компьютер и входим под учетной записью пользователя.

Запускаем групповую политику gpedit.msc (рисунок 16) и закрываем изменение рабочего стола Active Directory (рисунок 17), прекращаем автозапуск всех носителей (рисунок 18). Перезапускаем компьютер и входим под учетной записью администратора. Снимаем права администратора с учетной записи обучающего.

Рисунок 16

Рисунок 17

Рисунок 18

Открываем общий сетевой доступ на диск D (рисунок 19), и прописываем разрешения для доступа по локальной сети, администраторы имеют полный доступ, а пользователи полный запрет (рисунок 20).

Рисунок 19

Рисунок 20

Если имеется локальный диск Е, то он закрывается на доступ пользователем, а администратору разрешен полный доступ.

.4.3 Настройка компьютеров администрации

Устанавливаем учетную запись администратора с единым паролем сети, чтобы был полный доступ к сетевой папки.

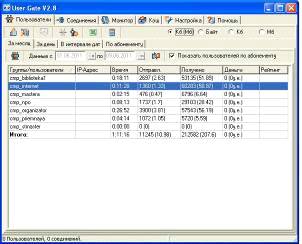

На компьютере с выходом в Internet установлена программа proxy User Gate 2.8 (рисунок 21). Создаются пользователи с авторизацией по логину и паролю. Блокируются URL адреса сайтов запрещенных в образовательных учреждениях

Рисунок 21

Создается общая сетевая локальная папка «set», с полным разрешением доступа только для администраторов (рисунок 22).

Рисунок 22

2.4.4 Настройка антивирусной безопасности

В локальной вычислительной сети техникума используется антивирусная программа Kaspersky Anti-Virus 6.0 (рисунок 23). Данное программное обеспечение используется в корпоративных сетях.

Рисунок 23

Автоматическое обновление антивируса происходит на одном компьютере каждые 4 часа с автоматическим сохранением антивирусных баз в сетевую папку (рисунок 24).

Рисунок 24

На всех компьютерах в сети антивирусы настроены таким образом, чтобы они обновлялись 1 раз в день с сетевой папки (рисунок 25).

Рисунок 25

2.5 Проверка сети

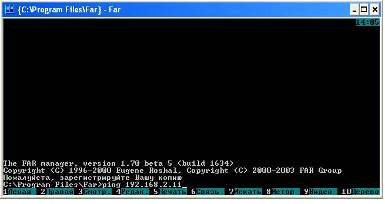

Запускаем командную строку или файловый менеджер с командной строкой. В командной строке вводим ping и имя машины или IP адрес (рисунок 26)

Рисунок 26

Посылается 4 пакета и принимаются обратно. В отчете выводится количество переданных и принятых пакетов с временным интервалом. В нашем случае все пакеты успешны, потерь нет (рисунок 27).

Рисунок 27

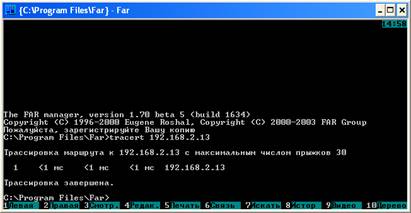

В командной строке вводим tracert и имя машины или IP адрес (рисунок 28).

Рисунок 28

Трассировка завершена, значит маршрутизатор функцианирует успешно (рисунок 29)

Рисунок 29

3. ЭКОНОМИЧЕСКАЯ ЧАСТЬ

.1 Организационная структура подразделения по обслуживанию ВТ и КС

Экономическая часть дипломного проекта написана по данным подразделения информационно-вычислительного обслуживания предприятия. В функции этого подразделения входят организация программного сопровождения и техническое обслуживания средств вычислительной техники.

Структура информационного - вычислительного подразделения включает:

Руководителей подразделения

Специалистов, решающих задачи, связанные с объектами проектирования и программирования.

Специалистов по ремонту и обслуживанию вычислительной техники.

Основная товарная продукция информационно-вычислительного отдела, это услуги по преобразованию информации и обеспечению доступа к ней потребителей, обслуживание корпоративных информационных сетей, обеспечение доступа к разнообразным информационным ресурсам в сети Интернет, техническое обслуживание и ремонт средств вычислительной техники, обучение пользователя и т.д. Единицей измерения продукции центра информационно - вычислительного обслуживания являться стоимость 1 человеко-часа услуг.

3.2 Характеристика основных фондов

К основным фондам относятся средства труда, которые участвуют во многих производственных циклах, сохраняя при этом свою натуральную форму, и переносят свою стоимость на готовый продукт частями по мере износа (морального и физического). В соответствии с Положением по бухгалтерскому учету к основным фондам относится имущество, срок службы которого превышает 12 месяцев, стоимостью свыше 10 тыс. руб.

В России применяется следующая типовая классификация объектов основных средств:

здания;

сооружения;

передаточные устройства;

машины и оборудование;

транспортные средства;

инструмент, производственный и хозяйственный инвентарь;

другие виды основных средств.

Из других видов основных фондов, характерных для предприятий информатики, можно выделить программные продукты, базы данных, знаний и т.п.

Программная продукция - это программы на техническом носителе данных, изготовленные по утвержденной технологии с соблюдением действующих стандартов и других нормативных документов, прошедшие испытания, принятые к производственной эксплуатации. Учет программных средств и информационных продуктов осуществляется в соответствии с действующим порядком в составе основных средств и быстроизнашивающихся предметов - в зависимости от их стоимости.

На программные продукты начисляется амортизация по нормам на полное восстановление, установленным для электронно-вычислительных машин.

Планирование и учет основных фондов предприятий информационно-вычислительного обслуживания ведутся в натуральном и стоимостном выражении. В натуральном выражении каждый вид основных фондов отражается в количественном выражении. Денежная оценка основных фондов необходима для планирования, расширенного воспроизводства, начисления амортизации, установления износа, определения себестоимости продукции и рентабельности предприятий информатики.

В процессе эксплуатации основные фонды переносят свою стоимость на информационные продукты в виде амортизационных отчислений.

Для удовлетворения конечных пользователей предприятие должно иметь требуемые производственные фонды, располагать соответствующими нематериальными активами (лицензии, программные средства и т.п.).

Данные о составе, количестве, стоимости основных фондов сведены в таблице.

Таблица 4 - Сведения об основных производственных фондах

Наименование основных средствКоличествоСтоимость единицы основных средств, рубОбщая стоимость руб.ПК: P-4-160022720054400ПК: С170032750082500ПК: AQLIG80022250045000ПК: P-4-160032100060300Сервер: ADM MP26016590065000Свич d-link des 1016d4423516940Итого оборудования:-303720Программные средства-114000Всего─417720

Таблица 5 - Сведения об установленной мощности оборудования

Наименование основных средствКоличество Установленная мощность на единицу, ВаттСуммарная мощность (N уст) ВаттПерсональный компьютер103503500Сервер: ADM MP2601500500Свич d-link des 1016d485340Итого оборудования-4340

3.2.1 Расчет производственной площади

Площадь информационно-вычислительного центра предприятия (Побщ) включает производственную площадь. Основным элементом производственной площади (Ппр) является автоматизированное рабочее место АРМ.

АРМ представляет собой программно-технический комплекс для решения задач пользователя непосредственно на рабочем месте и включает всю необходимую вычислительную технику.В среднем АРМ занимает площадь от 4-х до 8 кв.м. В экономической информационной системе АРМ классифицируются следующим образом:

АРМ руководителя - 10кв.м

АРМ специалиста -7кв.м.

Ппр = 1 х 10 + 8 х 7 = 66 кв.м (1) [8]

Где, количество руководителей 1 чел

вспомогательная площадь (складские помещения для материалов, запасных частей и др.). Вспомогательная площадь (Пвсп), определяется укрупнено, в размере 10-15% от производственной площади.

Пвсп = 66 х 15 / 100 = 9,9 кв.м. (2) [8]

служебные и бытовые помещения (кабинеты административно-технического персонала, гардеробные, медпункт, буфеты ). Площадь служебных и бытовых помещений (Псб) можно принять в размере 25% от производственной площади.

П сб = 66 х 25 / 100 = 16,5 кв.м. (3) [8]

Общая площадь предприятия составляет:

Побщ = Ппр + Пвсп +Псб (4) [8]

Побщ = 66 + 9,9 +16,5 = 92,4 кв.м.

3.2.2 Расчет капитальных затрат

Капитальные затраты (Кобщ) определяются по формуле:

Кобщ = Кзд + Коб + Кпрогр + Кин + Кмбп (5) [8]

Где, Кзд - стоимость зданий определяется по формуле:

Кзд = Ппр х Ц пр + Пвсп х Цвсп + Псб х Цсб (6) [8]

Где, Ц - цена кв.м. производственной площади

Цпр =22000руб/кв.м

Цвсп = 20000руб/кв.м.

Цсб = 18000руб/кв.м.

Кзд = 66 х 22000 + 9,9 х 20000 + 16,5 х 18000

Кзд = 1 947 000 руб.

Коб - стоимость оборудования

Затраты на оборудование берутся из таблицы 1.

Кпрогр - затраты на программные средства

Затраты на программные средства так же берутся из таблицы 1.

Кин - затраты на инструмент и приспособления берутся в размере 8 - 9% от стоимости оборудования.

Кин = 303720 х 9/100 = 27 334 руб. (7) [8]

Кмбп - затраты на МБП (малоценные и быстроизнашивающиеся предметы) и хозяйственный инвентарь берутся размере 20% от стоимости оборудования .

Кмбп = 303720 х10/ 100 = 3072 руб. (8) [8]

Кобщ = 1 947 000 + 303720 + 114000 + 27 334 + 3072

Кобщ = 2395126 руб.

3.3 Состав и структура персонала

.3.1 Определение состава и структуры персонала

При определении состава и структуры, привлекаемых к работе специалистов, руководящего и обслуживающего персонала необходимо руководствоваться объемами и видами информационных услуг. Качество оказываемых услуг существенно зависит от квалификации работников информационно- вычислительного подразделения.

Персонал информационно- вычислительного отдела подразделяется на следующие категории:

рабочие основные и вспомогательные. На предприятии информационно- вычислительного обслуживания это, как правило, вспомогательные рабочие по обслуживанию и ремонту оборудования (электромеханики и т.п.).

руководители - лица, наделенные полномочиями принимать управленческие решения и организовывать их выполнение. Это генеральный директор и его заместители. На более крупных предприятиях к руководителям относятся начальники функциональных отделов и служб;

специалисты - к ним относятся программисты, работники занятые инженерно-техническими, экономическими, бухгалтерскими, юридическими и другими аналогичными видами деятельности;

служащие - работники, осуществляющие подготовку и оформление документов, учет, хозяйственное обслуживание и делопроизводство (секретари, делопроизводители, учетчики и др.).

Для оплаты труда руководителей специалистов и служащих используется система должностных окладов. Должностной месячный оклад - абсолютный размер заработной платы, установленный в соответствии с занимаемой должностью. Окладная система оплаты труда может предусматривать элементы премирования за количественные и качественные показатели. Месячный оклад каждой категории работающих, может быть дифференцирован в зависимости от уровня квалификации, в соответствии с положением о профессии (должности).

Для оплаты труда вспомогательных рабочих используется повременно-премиальная система оплаты труда.

Таблица 6 - Сводные данные по персоналу

Категории персоналаКоличество человекДолжностной месячный оклад Руб.I.Вспомогательные рабочие, всегов том числе:электромеханик1тарифII. Руководители, всегов том числе:руководитель группы120000III. Специалисты, всего8в том числе:а)занятые основной деятельностью7Инженер-программист312000инженер-электроник213000системный администратор210000б) прочие специалистыэкономист18000Всего персонала:10─

3.3.2 Расчет бюджета рабочего времени работников занятых основной производственной деятельностью

Расчет бюджета рабочего времени характеризует количество дней и часов, которые может отработать один рабочий или служащий в плановом периоде. Учет рабочего времени ведется как правило в человеко-днях. Пли планировании численности персонала используют эффективный ( плановый) фонд рабочего времени.

Продолжительность планового (эффективного) фонда рабочего времени (Трв) на одного работающего в человеко-часах может быть определена на основе баланса рабочего времени по следующей формуле:

Трв = ( Тк - Тв - Тпрз -То -Тпр) х Псм -Тс, (9) [8]

Где, Тк - число календарных дней в году

Тв - число выходных дней в году

Тпрз - число праздничных дней в году

То - продолжительность очередных и дополнительных отпусков, дней (в среднем можно взять 25 дней)

Тпр - неявки разрешенные законом в днях, определяются по формуле:

Тпр = (Тк - Тв - Тпрз) х 0,045

Тпр = (365 -104 - 11) х 0,045 = 11

Псм - продолжительность рабочей смены, 8 часов

Тс - потери рабочего времени в связи с сокращенным рабочим днем в праздничные дни, часов.

Трв = ( 365 - 104 - 11 -25 -11) х 8 -11 = 1701чел- час.

Эффективный годовой фонд рабочего времени (Фпр) работающих, занятых основной производственной деятельностью определяется по формуле:

Фпр = Трв х Чпр (10) [8]

Где, Чпр - численность работающих, занятых основной производственной деятельностью из таблицы 1.

Фпр = 1701 х 7 = 11907 чел.час.

3.4 Расчет фонда оплаты труда персонала

.4.1 Расчет фонда оплаты труда вспомогательных рабочих при повременно-премиальной системе оплаты труда

Для оплаты труда вспомогательных рабочих используется повременная форма оплаты труда. Различают простую повременную и повременно-премиальную системы оплаты труда. При простой повременной системе оплаты труда заработную плату рабочим начисляют за фактически отработанное время по тарифным ставкам в соответствии с присвоенным разрядом.

Размеры тарифных ставок зависят от МРОТ. Часовая тарифная ставка вспомогательного рабочего 1-го разряда определяется по формуле:

Счас = МРОТ/ ФРВмес, (11) [8]

Где, ФРВмес - месячный фонд рабочего времени одного рабочего

ФРВмес = 168 часов

Часовые тарифные ставки вспомогательных рабочих 2 - 6 разрядов определяются произведением часовой тарифной ставки 1 -го разряда на тарифный коэффициент, соответствующий конкретному разряду.

Таблица 7 - Тарифные коэффициенты и часовые тарифные ставки вспомогательных рабочих

РазрядыIIIIIIIVVIVТарифные коэффициенты1,01,091,21,351,541,8Часовые тарифные ставки для повременщиков, руб.25,728,030,934,739,746,4

Повременно-премиальная система представляет собой сочетание простой повременной оплаты с премированием за выполнение количественных и качественных показателей по специальным положениям о премировании работников. При этом заработок рабочего (Зповр.пр.) за месяц определяется по следующей формуле:

Зповр.пр.= (Тч х Чф ) + Зпр (12) [8]

Зповр = Тч х Чф

Где, Тч - часовая тарифная ставка, руб. Тч для рабочего IV разряда = 34,7руб.

Чф - фактически отработанное количество часов в месяце

Зповр = 34,7 х 168 = 5830 руб.

Зпр - премия за выполнение показателей премирования

Зпр = Зповр х Ппр / 100%

Зпр = 5830 х 30 / 100% = 1749 руб.

Зповр.пр.= 5830 + 1749 = 7579 руб.

Процент премии может быть установлен в размере от 30% ,

Дополнительная заработная плата рабочих определяется по формуле

Здоп = Зповр.пр х Пдоп.зп./100%

Здоп = 7539 х 10/100% = 754 руб.

Где, Пдп.зп. - процент дополнительной зарплаты 10%.

Годовой фонд заработной платы вспомогательных рабочих (ФОТвсп.г,)

определяется по формуле:

ФОТ всп.г. = (Зповр.пр. + Здоп) х 12мес х кол-во рабочих (13) [8]

ФОТ всп.г. = (7579 + 754) х 12мес х 1 = 99996 руб.

3.4.2 Расчет фонда оплаты труда руководителей, специалистов и служащих

Для оплаты труда руководителей специалистов и служащих используется система должностных окладов (см. таблицу 1). Окладная система оплаты труда так же предусматривает элементы премирования за количественные и качественные показатели. Годовой фонд оплаты труда одного работника определяется по формуле:

ФОТрук = Оклад х (1 + Ппр/100) х 12 х кол-во чел. (14) [8]

Где, Ппр - процент премии для руководителя 50%

Фонд оплаты труда руководителя группы составит:

х (1 + 50/100) х 12= 360000 руб

Аналогично определяется фонд оплаты труда остальных работников имеющих оклад. Процент премии для специалистов 30%.

Фонд оплаты труда программистов составит:

х (1 + 30/100) х 3 х 12 = 561600 руб

Фонд оплаты труда инженер - электроник составит:

х (1 + 30/100) х 2 х 12= 405600 руб

Фонд оплаты системного-администратора составит:

х (1 +30/100) х 2 х 12= 468000 руб

Фонд оплаты труда экономиста составит:

х (1 + 30/100) х 1 х 12= 124800 руб

Общий фонд оплаты труда всего персонала рассчитывается в таблице 5.

Таблица 8 - Расчет годового фонда оплаты труда персонала

ПоказателиКол-во человекФОТ Руб. Среднемесячная зарплата Руб.1.Вспомогательные рабочие19999683332.Руководители1360000300003.Специалисты, всего в том числе ▪ занятые основной деятельностью ▪ прочие специалисты8 7 11560000 1435200 12480016250 17085 10400Всего ФОТ10201999616833

.4.3 Расчет среднемесячной заработной платы

Среднемесячная заработная плата (Зср) определяется по формуле:

Зср = ФОТ/ 12 / Р, руб (15) [8]

Где, ФОТ - годовой фонд оплаты труда соответствующей категории персонала

Р - численность работников, чел

Среднемесячная заработная плата вспомогательного рабочего составит:

/ 12 / 1 =8333 руб.

Среднемесячная заработная плата руководителя составит

/ 12 / 1 =30000руб.

Среднемесячная заработная плата специалистов составит:

/ 12 / 7 =17085 руб

Среднемесячная заработная плата прочих специалистов составит:

/ 12 / 1 = 10 400руб

3.4.4Расчет заработной платы на работы по проведению технического обслуживания и ремонта ЛВС

Таблица 9 - Трудоёмкость работ по техническому обслуживанию ЛВС

Наименование видов работЧел-часЗамена кабеля1,9Протаскивание кабеля5,9Обжим кабеля1,1Проверка кабеля тестером0,9Прозвонка кабеля2,5Сверление отверстий2,1Установка коробов4,5Настройка сети3Итого трудоемкость (Тр)21,9

Затраты на заработную плату (Зо) определяем по формуле:

Зо = Тр х Сч (16) [8]

Где, Тр - трудоемкость работ из таблицы

Сч - заработная плата человеко-часа обслуживания

Сч = 13000 / 176 = 73,9 руб.

руб - месячный оклад инженера электроника

часов - месячный фонд рабочего времени

Зо = 21,9 х 73,9 = 1618,4 руб.

3.5 Расчет затрат на материалы и запасные части

К основным материалам предприятий информатики относятся: блоки питания, кулеры, ОЗУ (оперативно запоминающее устройство) и т.д.

Расход материалов определяется по каждому виду работ и услуг в разрезе групп однородных материалов. Расчет потребности в материалах осуществляется исходя из их номенклатуры и установленных цен на материалы. Расчет оформляется в таблице 10.

Таблица 10 - Расчет стоимости материалов на ТО и ремонт ЛВС

Наименование материалаЕд. изм.КоличествоЦена Руб.Сумма рубКабельметр.1008800кабель-каналы (короба)шт.202805600Всего материалов---6400

3.6 Расчет общепроизводственных расходов

При определении себестоимости продукции (услуг) необходимо так же рассчитать величину общепроизводственных расходов. Смета общепроизводственных расходов составляется в таблице.

Таблица 11 - Смета общепроизводственных расходов

Наименование статей расходовСумма1.Амортизация оборудования и программных средств1378482. Зарплата (ФОТ) рабочих по обслуживанию оборудования999963. Отчисления на социальные нужды284994. Расходы на силовую электроэнергию130635. Затраты на эксплуатацию и ремонт СВТ749476. Зарплата (ФОТ) руководителей, прочих специалистов и служащих484 8007. Отчисления на социальные нужды1381688. Амортизация зданий58 4109. Расходы на освещение776210. Расходы на отопление28 45111. Вода на бытовые нужды2 21112. Затраты на текущий ремонт зданий57 09013 Услуги связи (АТС, цифровая связь)10 80014. Услуги доступа в Интернет1200015. Расходы по охране труда и ТБ1 80016. Износ МБП9 11117. Всего1211554

Методика определения общепроизводственных расходов по статьям следующая:

. Амортизация оборудования и программных средств

Основные средства в сетевой экономике является быстроизнашивающимися. Главной причиной является моральное устаревание, а срок эксплуатации (полезного использования) составляет 2-3 года. Норма амортизации оборудования и программных средств (Ка) определяется по формуле:

Ка = (1/n) х 100% (17) [8]

Где, n - срок полезного использования оборудования.

Амортизация оборудования и программных средств (Аобор) определяется по формуле:

Аобор = Собор х Ка/100%, руб.(18) [8]

Где, Собр - общая стоимость оборудования и программных средств, руб.

Расчет:

Ка = (1/3)*100% = 33 %

Аобор = 417720 х 33/100 = 137848 руб

. Зарплата рабочих (ФОТ) по обслуживанию оборудования

Фонд зарплата вспомогательных рабочих обслуживающих оборудование берется по данным таблицы 4, ФОТ вспомогательных рабочих.

. Отчисления на социальные нужды

Процент отчислений на социальные нужды составляет 28,5% от фонда зарплаты вспомогательных рабочих.

Расчет:

ОСН = 99996*28,5/100 = 28498,8 руб

. Затраты на силовую электроэнергию для оборудования (Эсил)

Эсил = Nуст х Тоб х kзаг х kспр х Цэн / kпд Х kпс (19) [8]

Где, N уст - суммарная установленная мощность оборудования, кВт/час

( берется по данным таблицы 1.А.)заг - коэффициент загрузки оборудования ( 0,5-0,7)спр - коэффициент спроса (0,6-0,8)пд - коэффициент полезного действия (0,85 - 0,9)пс - коэффициент потерь в сети ( 0,95)

Цэн - стоимость 1 киловатт-часа электроэнергии, руб.

Тоб - годовой фонд времени работы всего оборудования

Тоб = [(Тк - Тв - Тпрз) х Псм - Тс] х С х (100 - t) / 100, час

Где, Тк - число календарных дней в году.

Тв - число выходных дней в году.

Тпрз - число праздничных дней в году

Псм - продолжительность смены - 8,0 час

С - число смен (применять односменный режим работы)

Тс - количество праздничных дней с сокращенным на 1 час рабочим днем- плановые потери времени на ремонт, t = 5-10%

Эсил = 4,34 х 2457 x 0,7 х0,7 х 2 / 0,85 Х 0,95 = 13063 руб.

Тоб = [(365 - 104 - 11) х 8 - 10] х 1,3 х (100 - 5) / 100 = 2457 час

. Затраты на эксплуатацию и ремонт оборудования (СВТ)

В состав запасных частей на ремонт ВТ включаются необходимые для ремонта средств вычислительной техники различные детали и узлы, платы, блоки и т.д. Расчет потребности в запасных частях определяется в таблице 12.

Таблица 12 - Расчет потребности в запасных частей

Наименование запасных частейЕд. изм.Годовая потребностьЦена Руб.Сумма Руб.Конектор RG 45Шт1005500Сетевая карта D-link DFE-520TXШт2250500Кулер AMD SocketШт4500020000БП FSP 450WШт317005100Seagate Barracuda® LPШт215003000Intel Xeon MPШт2800016000Материнская плата Supermicro X8SILШт2510010200ОЗУ Kingston <#"justify">Затраты на эксплуатацию принимаются в размере (3 -7%) от стоимости оборудования:

х 4/100 = 12148руб

Общие затраты на ремонт и эксплуатацию оборудовании составят 84348 руб.

+ 12148 = 74947руб.

. Зарплата (ФОТ) руководителей, прочих специалистов и служащих

Фонд зарплата руководителей, прочих специалистов и служащих (ФОТ) берется по данным таблицы 5.

ФОТ специалистов включает оплату труда руководителей и прочих специалистов и составляет 484400 руб. (360000 + 124800).

. Отчисления на социальные нужды

Процент отчислений на социальные нужды составляет 28,5% от фонда зарплаты руководителей и служащих.

Осн = 484400 х 28,5/100 = 138168руб.

. Амортизация зданий

Амортизация зданий определяется по формуле:

Азд = Кзд х Nа /100%,руб

Где, Кзд - стоимость зданийа - норма амортизации зданий (3-5 %)

Расчет:

Азд = 1 947 000 х 3 /100% = 58 410руб

. Расходы на освещение

Стоимость электроэнергии на освещение рассчитывается по формуле:

Сэн.осв = Носв х Досв х Побщ х Цэн / 1000, руб (20) [8]

Где, Носв - норма освещения на 1 кв. м, Ватт/час. Носв. = 20 Ватт/час

Досв - годовое время освещения, час. Досв = 2100 час в год.

Побщ - общая площадь занимаемых помещений, 92,4кв.м.

Цэн - стоимость 1 квт/час электроэнергии, 2 руб.

Сэн.осв = 20 х 2100 х 92,4 х 2,0 / 1000 = 7762 руб

. Расходы на отопление

Расходы на отопление рассчитываются по формуле:

Сотопл = dуд х Дот х Vзд х Цот / i х 1000, руб. (21) [8]

Где, dуд - удельный расход тепла на 1 куб.м. здания, ккалуд = 20ккал/час

Дот - длительность отопительного сезона, 4330 часовзд - объем помещений, подлежащего отоплению, куб.м.

зд = Побщ х h,

где h - высота здания 3м.зд= 92,4 х 3 = 277,2 куб.м.- теплоотдача пара, ккал/кг - 540ккал/кг

Цотопл - стоимость 1 куб.м, 640 руб

Сотопл = 20 х 4330 х 277,2 х 640,0 / ( 540 х 1000)

Сотопл = 28451руб.

. Вода на бытовые нужды

Вода на бытовые нужды рассчитывается по формуле:

Св = Qв х Фу х R раб х Цв,руб. (22) [8]

Где, Qв = 0,12куб.м - расход воды на одного работающего в сутки,

Фу - число рабочих дней в году,раб - число работающих,

Цв - цена за 1 куб.м воды 8 руб

Св = 0,12 х 256 х 9 х 8 = 2211 руб

.Затраты на текущий ремонт зданий

Затраты на текущий ремонт зданий принимается в размере 1,5 - 3,0% от стоимости зданий

Стек.рем. = Кзд х (1,5-3,0)/100%, руб. (23) [8]

Стек.рем. = 1 947 000 х 3/100% =57 090 руб

. Услуги связи

Затраты услуг связи(Зсв) определяются по тарифам ОАО ‹‹ВолгаТелеком››

Зсв = ТА х Цта х 12мес,руб. (24) [8]

Где, ТА - количество телефонных точек

Цта - стоимость обслуживания ТА

Зсв = 3 х 300 х 12 =10 800 руб

. Затраты на подключение к Интернет

Затраты определяются по тарифам подключения к сети Интернет.

х 1000 х 12мес = 12000руб

. Расходы по охране труда и ТБ

Помещения должны быть обеспечены средствами пожаротушения ( не менее двух углекислотных огнетушителей) и аптечками первой помощи. Вспомогательные рабочие и часть специалистов обеспечиваются спецодеждой с учетом норм расхода на одного работающего.

Расчет:

Огнетушители 2 шт - 450р

Аптечки 1 - 300р

Спецодежда3 - 500р

Роттб = 2*450+1*300+3*500 =1 800 руб

. Износ МБП

Износ МБП определяется по формуле:

Змбп = Кмбп х Пизн, руб (25) [8]

Где, Кмбп - затраты на малоценные и быстроизнашивающиеся предметы

Пизн - процент износа составляет 30%

Змбп = 30372 х 30/100 =9 111 руб

. Услуги специализированных подразделений по обслуживанию и уборке помещений, охране и проч.

Услуги принимаются в размере 4-5% от суммы всех предыдущих статей.

х 4 /100 = 46598 руб.

После составления сметы общепроизводственных расходов (ОПР) определяется процент общепроизводственных расходов по формуле:

Поп = ОПР/ Фосн х 100% (26) [8]

Где, Фосн - фонд зарплаты специалистов, занятых основной деятельностью.

Поп =1211554 / 1435200 х 100% = 84,4%

3.7 Расчет себестоимости

.7.1 Расчет себестоимости работ по техническому обслуживанию и ремонту ЛВС

Таблица 13 - калькуляция себестоимости

Наименование статей затратСумма руб.Затраты на чел.час. обслуживанияУдельный вес к итогу12341. Материалы 2. Транспортно-заготовительные расходы 3. Основная заработная плата 4. Премия 5. Отчисления на социальные нужды 6. Общепроизводственные расходы (84,4%)6400 320 1618,4 485 774 1775299,2 14,6 73,9 22,1 35,3 80,153,6 2,7 13,6 4,1 6,5 14,9Итого себестоимость (Спр)11933,3544,9100

Порядок расчета калькуляции.

. Стоимость материалов берется из таблицы 10.

. Транспортно-заготовительные расходы берутся в процентах от стоимости материалов. Процент ТЗР составляет 5%.

х 5 / 100= 320 руб.

. Основная заработная плата работников (специалистов) берется по данным таблицы

. Премия составляет 30% от суммы основной заработной платы

,4 х 30 / 100 = 485 руб.

. Отчисления на социальные нужды составляют 36,8% от суммы основной заработной платы и премии

(1618,4+485) х 36,8 / 100 = 774 руб.

. Общепроизводственные расходы составляют 107,9% от суммы основной заработной платы и премии

(1618,4+485) х 84,4 / 100 = 1775 руб.

Стоимость 1 чел. часа обслуживания определяется по формуле:

Зч = Спр / Фпр = 11933,3 / 21,9 = 544,9 руб.

Зчм = Спр / Фпр = 6400 / 21,9 = 299,2 руб.

Зчм = Спр / Фпр = 320 / 21,9 = 14,6 руб.

3.7.2 Расчет себестоимости годового объема работ

Себестоимость годового объема работ определяется по формуле

Спр = Счас х Фпр (27) [8]

Где, Счас - Затраты на чел.час. обслуживания без стоимости материалов и ТЗР

Счас = 544,9 - 299,2-16,4 = 299,3руб.

Фпр - эффективный годовой фонд рабочего времени специалистов, занятых основной производственной деятельностью

Спр = 299,3 х 11907 = 2798145 руб.

3.8 Технико-экономические показатели подразделения по обслуживанию ВТ и КС

Для оценки деятельности предприятия необходимо рассчитать следующие технико-экономические показатели:

Объем услуг по информационно-вычислительному и техническому обслуживанию (V):

= Спр х (1 + Пприб / 100%) , руб. (28) [8] 10206

Где, Сп - себестоимость услуг по информационно-вычислительному и техническому обслуживанию, руб.

Пприб - процент прибыли принимается от 30%= 2798145 х (1 + 30 / 100%) = 3637588руб.

Производительность труда одного работающего ( ПТ), определяется по формуле:

ПТ = V / Чр/ 12, руб (29) [8]

Где, Чр - общая численность персонала.

- количество месяцев в году

ПТ = 3637588/ 10/ 12 = 30313 руб

Рентабельность производства (Рс) определяется по формуле:

Рс = ПБ / Спр х 100% (30) [8]

Где, ПБ - прибыль ( ПБ = V - Cпр, руб)

ПБ = 3637588-2798145 = 839443 руб.

Рс = 839443 / 2798145 х 100% = 30%

Рентабельность продукции (Рп) определяется по формуле:

Рп = ПБ / V х 100% (31) [8]

Рп = 839443 / 3637588 х 100% = 23%

Фондоотдача основных производственных фондов (Фотд) определяется по формуле:

Фотд = V / Коф, руб

Где, Ф - стоимость основных производственных фондов.

Коф - стоимость зданий и оборудования

Фотд = 3637588 / 2250720 = 1,6 руб.

Все технико-экономические показатели сводятся в таблице 14.

Таблица14 - Технико-экономические показатели

Наименование показателейВеличина показателя1.Объем услуг по информационно-вычислительному и техническому обслуживанию, тыс.руб. 2. Производительность труда, руб. 3. Среднемесячная заработная плата одного работника, руб. в т.ч. а) вспомогательных рабочих б) руководителей в) специалистов 4. Себестоимость услуг, тыс.руб. 5. Затраты на 1 человеко-час услуг, руб. 6. Рентабельность производства, % 7. Рентабельность продукции, % 8. Капитальные затраты, тыс.руб. 9. Фондоотдача, руб. 3638 30313 16833 8333 30 000 16250 2798,1 299,3 30 23 2 395,1 1,6

4. ОХРАНА ТРУДА

В процессе трудовой деятельности при нарушении безопасных условий труда на человека могут воздействовать опасные и вредные производственные факторы. Случай воздействия на работающего опасного производственного фактора при выполнении им задания руководителя работ или трудовых обязанностей называется несчастным случаем. Воздействие на человека вредного фактора может привести к профессиональному заболеванию. Результатом несчастного случая является травма. К вредным производственным факторам относятся: неоптимальный состав и состояние воздуха: повышенная запыленность воздуха; повышенная или пониженная влажность; повышенная подвижность; неоптимальное освещение: недостаток освещенности; неравномерность освещения; повышенный уровень шума.

Пары и газы образуют с воздухом смеси, а твердые и жидкие частицы вещества - дисперсные системы (аэрозоли), которые делятся на пыль (размер твердых частиц более 1 мкм), дым (менее 1 мкм) и туман (размер жидких частиц менее 10 мкм). Пыль бывает крупнозернистой (размер частиц более 150 мкм), среднезернистой (50 ¸ 100 мкм) и мелкозернистой (менее 10 мкм). Источником пыли в машинном зале ВЦ являются трущиеся механические части внешних устройств ЭВМ, бумага для АЦПУ и недостаточное кондиционирование воздуха. Вредные вещества, хорошо растворяясь в биологических средах, способны вступать с ними во взаимодействие, вызывая нарушения нормальной жизнедеятельности. В результате их действия у человека возникает болезненное состояние - отравление, опасность которого зависит от продолжительности воздействия, концентрации и вида вещества.

Человек постоянно находится в процессе теплового взаимодействия с окружающей средой. Согласно ГОСТ 12.1.005-76, при благоприятных условиях труда характеристика метеорологических показателей в производственных помещениях и на рабочем месте следующая: температура от 20°С до 23°С при преимущественно умственной или легкой мышечной работе, допустимая температура - от 19°С до 21°С. При воздействии высокой температуры, интенсивного теплового излучения возможен перегрев организма, который характеризуется повышением температуры тела, обильным выделением пота, учащением пульса и повышением частоты дыхания, резкой слабостью, головокружением, а в тяжелых случаях - появлением судорог или теплового удара. Источником высокой температуры в машинном зале ВЦ являются внешние устройства ЭВМ: АЦПУ, дисплеи, а также плохая работа кондиционеров. Влажность воздуха оказывает большое влияние на терморегуляцию организма. Оптимальная величина относительной влажности составляет 40% ¸ 60%. Движение воздуха в помещениях является важным фактором, влияющим на тепловое самочувствие человека. Скорость движения воздуха не должна превышать 0,1 м/с.

Правильно спроектированное и выполненное освещение на предприятиях обеспечивает возможность нормальной производственной деятельности. При освещении производственных помещений используют естественное и искусственное освещение. Недостаток естественного света предусматривает применение системы смешанного освещения. Освещенность на рабочем месте должна соответствовать характеру зрительной работы, который определяется следующими тремя параметрами:

1.объект различения - наименьший размер рассматриваемого предмета;

2.фон - поверхность, прилегающая непосредственно к объекту различения;

.контраст объекта с фоном - характеризуется соотношением яркостей рассматриваемого объекта.

При работе за дисплеем освещенность определяется минимальным объектом различения - шириной линии рукописного или печатного текста, который читает оператор ЭВМ с листа. Для данного вида работы нормируемая освещенность составляет 400 люкс.

Недостаточное освещение приводит к напряжению зрения, преждевременной усталости и ослабляет внимание. Чрезмерно яркое освещение вызывает ослепление, раздражение и резь в глазах. Неправильное направление света на рабочее место может создать резкие тени, блики и дезориентировать работающего. Это может привести к профессиональным заболеваниям.

Сохранность зрения человека, состояние его центральной нервной системы и безопасность на производстве в значительной мере зависят от условий освещения.

В соответствии с СанПиН 2.2.2.-96, на рабочей поверхности (клавиатуре) должна быть создана освещенность 350 лк (3 разряд зрительной работы, СниП II-4-79) для этой цели используются люминесцентные лампы. Их достоинства: высокая световая отдача (до 75 лм/вт и более); продолжительный срок службы (до 10000 часов); малая яркость светящейся поверхности; спектральный состав излучаемого света близок к естественному. Одним из недостатков таких ламп является их безынерционность, выражающаяся в пульсации светового потока с частотой 100 Гц, что вызывает утомление зрения. По этому коэффициент пульсации освещенности регламентирован в пределах 10 - 20 % в зависимости от вида зрительной работы.

Одним из наиболее распространенных факторов внешней среды, неблагоприятно воздействующих на организм человека, является шум.

Любой источник шума характеризуется, прежде всего, звуковой мощностью. Мощность источника Р - это общее количество звуковой энергии, излучаемой источником шума в окружающее пространство за единицу времени. В соответствии с СанПиН 2.2.2.542-96, в помещениях, где работают инженерно-технические работники, осуществляющие лабораторный, аналитический или измерительный контроль, уровень шума не должен превышать 50дБА.

Шум вредно действует на организм и снижает производительность труда. Уровень звукового давления по отношению к порогу слышимости L = 120 Дб ¸ 130 Дб соответствует порогу болевого ощущения. Звуки, превышающие по своему уровню этот порог, могут вызывать боли и повреждения в слуховом аппарате. Шум создает значительные нагрузки на нервную систему человека, оказывает на него психологическое воздействие.

Источником шума в машинном зале ВЦ являются механические устройства ЭВМ. Человек, работая при шуме, привыкает к нему, но продолжительное действие сильного шума вызывает общее утомление, может привести к ухудшению слуха, а иногда и к глухоте, нарушается процесс пищеварения, происходит изменение объема внутренних органов. Эти вредные последствия шума тем больше, чем сильнее шум и продолжительнее его действие.

4.1Мероприятия по технике безопасности на рабочем месте

Инструкция по регламентации работы администратора безопасности по поддержанию уровня защиты локальной вычислительной сети от несанкционированного доступа к информации (далее - Инструкция) разработана с учетом требований Федерального закона "Об информации, информатизации и защите информации", утвержденного Президентом Российской Федерации 20.02.95 N 24-ФЗ, Федерального закона "О государственной тайне", утвержденного Президентом Российской Федерации 21.07.93 N 5485-1, "Положения о государственной системе защиты информации в Российской Федерации от иностранных технических разведок и от ее утечки по техническим каналам", утвержденного Постановлением Правительства Российской Федерации от 15.09.93 N 912-51, и других действующих руководящих, нормативных документов (НД) по защите информации от несанкционированного доступа(НСД).

Целью администрирования локальной вычислительной сети (ЛВС) является поддержание достигнутого уровня защиты информации ЛВС и Федеральной базы данных частотных присвоений радиоэлектронных средств гражданского назначения (ФБД) и НСД.

.1.Инструкция регулирует отношения между администратором безопасности, пользователями и разработчиками, возникающие при:

эксплуатации и развитии ЛВС и ФБД;

формировании и использовании данных, сообщений, баз данных, информационных ресурсов на основе создания, сбора, обработки, накопления, хранения, поиска, распространения и предоставления пользователю документированной информации;

.2.Администратор безопасности является ответственным должностным лицом Главгоссвязьнадзора России, уполномоченным на проведение работ по технической защите информации и поддержанию достигнутого уровня защиты ЛВС и ее ресурсов на этапах промышленной эксплуатации и модернизации.

.3. Администратор безопасности руководствуется в своей практической деятельности положениями федеральных законов, нормативных и иных актов Российской Федерации, решениями и документами Гостехкомиссии России,ФАПСИ и Госстандарта России, организационно - распорядительными документами Главгоссвязьнадзора России.

.4.Деятельность администратора безопасности планируется в установленном порядке и согласовывается с отделом безопасности, гражданской обороны и мобилизационной работы. В плане работ должны быть отражены мероприятия по поддержанию защиты ЛВС и ФБД от НСД и другие вопросы, относящиеся к защите.

.5. Администратор безопасности должен иметь специальное рабочее место - рабочую станцию (РС), размещенную в отдельном помещении и функционирующую постоянно при включении сети, а также личный сейф (или железный шкаф)и печать.

.6. Требования администратора безопасности, связанные с выполнением им своих функций, обязательны для исполнения всеми пользователями ЛВС и ФБД.

.7. Инструкция является неотъемлемой частью организационно-распорядительных документов Главгоссвязьнадзора России, в которых конкретизируется политика безопасности в ЛВС и информационное взаимодействиепри ведении ФБД.

Администратор безопасности обязан:

знать в совершенстве применяемые информационные технологии;

участвовать в контрольных и тестовых испытаниях и проверках ЛВС и ФБД;

знать ответственных лиц в каждом структурном подразделении Главгоссвязьнадзора России и их права доступа по обработке, хранению и передаче защищаемой информации;

вести контроль за процессом резервирования и дублирования важных ресурсов ЛВС и ФБД;

участвовать в приемке новых программных средств;

вносить предложения по совершенствованию уровня защиты ЛВС и ФБД;

анализировать данные журнала учета работы ЛВС с целью выявления возможных нарушений требований защиты;

оценивать возможность и последствия внесения изменений в состав ЛВС с учетом требований НД по защите, подготавливать свои предложения;

обеспечить доступ к защищаемой информации пользователям ЛВС согласно их прав доступа при получении оформленного соответствующим образом разрешения;

запрещать и немедленно блокировать попытки изменения программно - аппаратной среды ЛВС без согласования порядка ввода новых (отремонтированных) технических и программных средств и средств защиты ЛВС;

запрещать и немедленно блокировать применение пользователям сети программ, с помощью которых возможны факты НСД к ресурсам ЛВС и ФБД;

анализировать состояние защиты ЛВС и ее отдельных подсистем;

контролировать физическую сохранность средств и оборудования ЛВС;

контролировать состояние средств и систем защиты и их параметры и критерии;

контролировать правильность применения пользователями сети средств защиты;

оказывать помощь пользователям в части применения средств защиты от НСД и других средств защиты, входящих в состав ЛВС;

не допускать установку, использование, хранение и размножение в ЛВС программных средств, не связанных с выполнением функциональных задач;

своевременно анализировать журнал учета событий, регистрируемых средствами защиты, с целью выявления возможных нарушений;

в период профилактических работ на рабочих станциях и серверах ЛВС снимать при необходимости средства защиты ЛВС с эксплуатации с обязательным обеспечением сохранности информации;

не допускать к работе на рабочих станциях и серверах ЛВС посторонних лиц;

осуществлять периодические контрольные проверки рабочих станций и тестирование правильности функционирования средств защиты ЛВС;

периодически предоставлять руководству и в отдел безопасности отчет о состоянии защиты ЛВС и о нештатных ситуациях на объектах ЛВС и допущенных пользователями нарушениях установленных требований по защите информации. Администратору безопасности запрещается оставлять свою рабочую станцию без контроля, в том числе в рабочем состоянии.Запрещается фиксировать учетные данные пользователя (пароли, идентификаторы, ключи и др.) на твердых носителях, а также сообщать их кому бы то ни было, кроме самого пользователя. Администратор безопасности должен четко знать классификацию нарушений (противоправных деяний) в отношении ЛВС и ее подсистем, последствия которых классифицируются на категории:

первая (наивысшая категория тяжести нарушения) - невыполнение пользователями ЛВС требований или норм ЭД на ЛВС и организационно - распорядительных документов Главгоссвязьнадзора России в информационной сфере, в результате чего имеется реальная возможность противоправныхдеяний в отношении ЛВС и ее ресурсов;

вторая - невыполнение требований НД по защите, в результате чего создаются предпосылки для совершения противоправных деяний в отношении ЛВС и ее ресурсов;

третья - невыполнение других требований НД по защите и организационно - распорядительных документов Главгоссвязьнадзора России.

4.2 Специальные требования по пожарной безопасности

Основой для пожарной безопасности служат нормативные документы, утвержденные в установленном порядке по согласованию с ГУ Государственной противопожарной службы МВД России.Нормы пожарной безопасности НПБ 110-99 определяют перечень зданий сооружений, помещений и оборудования, которые должны быть защищены автоматическими установками пожаротушения (АУПТ) и пожарной сигнализации (АУПС), которые проектируются в соответствии со СНиП 2.04.09-84. Категория зданий и помещений по взрывопожарной и пожарной опасности определяется в соответствии с НПБ 105-95. Противопожарная защита устанавливается обязательно и независимо от ведомственной принадлежности, организационно-правовой формы и площади помещений. Согласно «Перечню» НПБ 110-99 помещения связи и помещения общественного назначения для размещения ЭВМ которые, с учетом современных технологий, имеют в своем составе СВТИ, также подлежат защите. Исключение составляют СВТИ, размещенные на рабочих местах пользователей и не требующих выделения зон обслуживания.

Помещения для СВТИ относятся в соответствии гл. 7.4 Правил устройства электроустановок (ПУЭ) к классу пожаробезопасности П-IIа (степеньогнестойкости).

Помещения, где установлены СВТИ (серверная), от помещений другого назначения должны отделяться несгораемыми стенами (перегородками) с пределом огнестойкости не менее 0,75 ч. Двери в этих стенах и перегородках должны быть с пределом огнестойкости не менее 0,6 ч. Зону вычислительного центра рекомендуется оборудовать как наиболее защищаемую. Основная и резервная серверные располагаются на разных этажах одного здания, для сложных объектов рекомендуется размещение в разных зданиях. Для хранения магнитных носителей (резервных копий) следует использовать специальный сертифицированный сейф. 4.2.4 Серверная (основная и резервная) и телекоммуникационная оборудуются автоматическими установками газового пожаротушения (АУГП), согласно требованиям по проектированию зданий и помещений для ЭВМ (раздел 3, СН-512-78). АУГП предусматривается для помещений, где располагается оборудование управления ИВС (серверная, центр управления, процессинговый центр). Огнегасящим веществом должен быть газ, который имеет российский сертификат. Таким средством тушения может быть газ «игмер» (октафторциклобутан, хладон 318Ц, ТУ 2412-001-13181581-96, код К-ОКП 241249, сертификат соответствия № РОСС RU.ББ02. Н00073 от 10.04.96, одобренный НИИ медицины труда РАМН) или двуокись углерода, заправленная в модули высокого давления типа МГП. Использование фреона 114В2 (тетрафтордибромэтан) и порошковых огнегасителей в этих помещениях категорически запрещено. 4.2.5 Станция, модуль газового пожаротушения (МГП, ТУ4854- 001-33075088-96, код К-ОКП 485487) системы АУГП размещается в непосредственной близости от помещения серверной или в самом зале в специально оборудованном для этого шкафу. Количество баллонов с газом зависит от объема защищаемого помещения.

Включение системы АУГП производится от датчиков раннего обнаружения пожара, реагирующих на появление дыма.

В помещениях, оборудованных системой АУГП, должно предусматриваться: отключение вентиляции при срабатывании не менее 2-х датчиков; установка автоматизированных огнезадерживающих и герметизирующих заслонок и клапанов на воздуховодах; удаление дыма и газа после пожара из защищаемых помещений в объеме не менее 3-х кратного воздухообмена в час, вытяжные шахты с ручным или автоматическим открыванием в случае пожара, сечение которых не менее 0,2% площади помещения; вытяжка из нижней и верхней зон (при наличии фальшпола) в соотношении 2:1.Допускается использование переносных дымососов.

Помещения с критичными СВТИ (кроме серверной и коммутационной) вместо АУГП могут оборудоваться только системой автоматической пожарной сигнализации и первичными средствами пожаротушения (переносными или перевозными газовыми модулями) из расчета два огнетушителя на 20 кв.М площади помещений.

Специальные стеллажи и шкафы в серверной должны быть из несгораемых материалов. Акустическая отделка выполняется из несгораемых (трудносгораемых) материалов.

В серверной предел огнестойкости может быть доведен до 1,5 часа, по желанию Заказчика, для обеспечения более высокой степени защиты от пожара.

4.3 Системы защиты оператора ПЭВМ от поражений электрическим током

К опасным производственным факторам относятся: повышенное напряжение в электрической сети и повышенная пожароопасность.

Проходя через организм, электрический ток оказывает термическое, электролитическое и биологическое действие. В результате могут возникнуть различные нарушения, и даже полное прекращение деятельности органов дыхания и кровообращения. Величина тока, протекающего через тело человека, является главным фактором, от которого зависит исход поражения: чем больше ток, тем опаснее его действие. Пороговый ощутимый ток - 0,6 мА ¸ 1,5 мА (50 Гц). Пороговый не отпускающий ток - 10 мА ¸ 15 мА (50 Гц) вызывает сильные и весьма болезненные судороги мышц грудной клетки, что приводит к затруднению или даже прекращению дыхания. При 100 мА ток оказывает непосредственное влияние также и на мышцу сердца, что в конечном результате приводит к смерти. Наиболее опасным является переменный ток с частотой 20 Гц ¸ 100 Гц.

Исход воздействия тока зависит от ряда факторов, в том числе от значения и длительности протекания через тело человека тока, рода и частоты тока и индивидуальных свойств человека. Электрическое сопротивление тела человека и приложенное к нему напряжение также влияет на исход поражения, но лишь постольку, поскольку они определяют значение тока. Предельно допустимые уровни напряжений прикосновений и тока даются в ГОСТ 12.1.038-82.

Электрооборудование ВЦ относится к установкам напряжением до 1000 В. В помещении машинного зала основными техническими средствами, обеспечивающими безопасность работ, являются: заземление, зануление, отключение. Защитным заземлением называется намеренное соединение нетоковедущих частей, которые могут случайно оказаться под напряжением, с заземляющим устройством. Согласно ГОСТ 12.1.030-81, заземлению подлежат корпуса ЭВМ, трансформаторов, металлические оболочки кабелей и проводов, металлические ограждения.

Величину напряжения, под которым может оказаться человек, аналитически определить невозможно, она будет зависеть от множества факторов. Поэтому требование Правил устройства электроустановок в нормировании величины сопротивления заземления ограничивается численным значением верхнего допустимого предела. В соответствии с параграфом 1-7-41 этих Правил сопротивление заземляющего устройства для электроустановок до 1000 В должно быть не более 4 Ом.

Зануление-преднамеренное электрическое соединение металлических нетоковедущих частей электроустановки, могущих оказаться под напряжением, с глухозаземленной нейтральной точкой обмотки источника тока в трехфазных сетях с глухозаземленным выводом обмотки источника тока в однофазных сетях и с глухозаземленной средней точкой обмотки источника энергии в сетях постоянного тока.

Проводник, обеспечивающий указанные соединения зануляемых частей с глухозаземленными нейтральной точкой, выводом и средней точкой обмоток источников тока, называется нулевым защитным проводником.

Назначение нулевого защитного проводника в схеме зануления - обеспечить необходимое для отключения установки значение тока однофазного короткого замыкания путем создания для этого тока цепи с малым сопротивлением, так как ток Iз может оказаться недостаточным, чтобы вызвать срабатывание максимальной токовой защиты.

Назначение заземления нейтрали обмоток источника тока, питающего сеть до 1000 В,- снижение напряжения запуленных корпусов (а следовательно, нулевого защитного проводника) относительно земли до безопасного значения при замыкании фазы на землю.

Назначение повторного заземления защитного проводника- снижение напряжения относительно земли зануленных конструкций в период замыкания фазы на корпус как при исправной схеме зануления, так и при обрыве защитного нулевого проводника.

Назначение зануления- устранение опасности поражения током в случае прикосновения к корпусу электроустановки и другим металлическим нетоковедущим частям, оказавшимся под напряжением относительно земли вследствие замыкания на корпус и по другим причинам.

Принцип действия зануления- превращение замыкания на корпус в однофазное короткое замыкание (т. е. замыкание между фазным и нулевым защитным проводниками) с целью вызвать большой ток, способный обеспечить срабатывание защиты и тем самым автоматически отключить поврежденную электроустановку от питающей сети. Такой защитой являются: плавкие предохранители или автоматы максимального тока, устанавливаемые для защиты от токов короткого замыкания; магнитные пускатели со встроенной тепловой защитой; контакторы в сочетании с тепловыми реле, осуществляющие защиту от перегрузки; автоматы с комбинированными расцепителями, осуществляющие защиту одновременно от токов короткого замыкания и перегрузки.

Кроме того, поскольку зануленные корпуса (или другие нетоковедущие металлические части) заземлены через нулевой защитный проводник, то в аварийный период, т. е. с момента замыкания на корпус и до автоматического отключения поврежденной электроустановки от сети, проявляется защитное свойство этого заземления, как при защитном заземлении. Иначе говоря, заземление корпусов через нулевой провод снижает в аварийный период их напряжение относительно земли.

При этом отключение осуществляется лишь при замыкании на корпус, а снижение напряжения - во всех случаях возникновения напряжения на зануленных металлических нетоковедущих частях, в т.ч. при замыкании на корпус, электростатическом и электромагнитном влияниях соседних цепей .

Область применения - трехфазные четырехпроводные сети до 1000В с глухозаземленной нейтралью, в трехпроводных сетях постостоянного тока с глухозаземленной средней точкой обмотки источника энергии, а также в однофазных двухпроводных сетях переменного тока с глухозаземленным выводом обмотки источника тока. На предприятии, где проводилась разработка дипломного проекта используется трехфазная сеть с глухозаземленным выводом обмотки трансформатора, следовательно в качестве меры защиты используется зануление .

Защитное отключение - система защиты, автоматически отключающая электроу становку при возникновении опасности поражения электрическим током.

4.4 Требования к микроклимату и шуму

Температура воздуха в помещениях - 20°±2°С (не более 25°С). Для ресурса СВТИ лучше нижняя граница. Относительная влажность воздуха - 20-70% (не более 75% в холодный период, в теплый для 25°С - не более 65%, для 24°С и ниже - не более 70%). Оптимальная скорость потока воздуха - 0,2 м/с (не более 0,3 м/с для холодного, 0,5 м/с для теплого периодов).Запыленность воздуха помещений не должна превышать: в серверной - 0,75 мг/м3, с размерами частиц не более 3 мкм (атм. пыль, сажа, дым, споры, асбест); в помещениях обработки данных - 2 мг/м3. Допустимый уровень шума не более 65 дБ. Допустимый уровень вибрации не должен превышать по амплитуде 0,1 мм и по частоте 25 Гц.

Поверхности стен и материалы напольного покрытия в помещениях для СВТИ (особенно в серверной) не должны выделять и накапливать пыль. Напольные покрытия должны иметь антистатические качества. При оборудовании помещения для хранения носителей данных или установке специального сейфа класса ДИС (магнитные носители) следует учитывать более жесткие требования, обусловленные тем, что температура хранения для магнитных носителей не может превышать 500 С, а максимально допустимая влажность воздуха при хранения не более 85%. Только в этом случае после воздействия высоких температур информация с магнитных носителей будет считываться. Целесообразно ограничиться установкой сейфа для хранения магнитных носителей, но при этом он должен иметь сертификат испытаний по стандартам страны-производителя и сертификат соответствия ГОСТ 50862-96. Это не предотвратит опасных воздействий для всех СВТИ, но позволит гарантированно сохранить данные при любом неблагоприятном исходе, даже при пожаре.

ЗАКЛЮЧЕНИЕ

В данной работе была описана локальная вычислительная сеть стандарта Fast Ethernet для предприятия РГОУ СПО «Чебоксарский машиностроительный техникум.

Локальные вычислительные сети представляют собой системы распределенной обработки данных и, в отличие от глобальных и региональных вычислительных сетей, охватывают небольшие территории (диаметром 5 - 10 км) внутри отдельных контор, банков, бирж, вузов, учреждений, научно-исследовательских организаций и т.п.. При помощи общего канала связи ЛВС может объединять от десятков до сотен абонентских узлов, включающих персональные компьютеры (ПК), внешние запоминающие устройства (ЗУ), дисплеи, печатающие и копирующие устройства, кассовые и банковские аппараты, интерфейсные схемы и др.. ЛВС могут подключаться к другим локальным и большим (региональным, глобальным) сетям ЭВМ с помощью специальных шлюзов, мостов и маршрутизаторов, реализуемых на специализированных устройствах или на ПК с соответствующим программным обеспечением.

Относительно небольшая сложность и стоимость ЛВС, использующих в основном ПК, обеспечивают широкое применение сетей в автоматизации коммерческой, банковской и других видов деятельности, делопроизводства, технологических и производственных процессов, для создания распределенных управляющих, информационно-справочных, контрольно-измерительных систем, систем промышленных роботов и гибких производственных производств. Во многом успех использования ЛВС обусловлен их доступностью массовому пользователю, с одной стороны, и теми социально-экономическими последствиями, которые они вносят в различные виды человеческой деятельности, с другой стороны. Если в начале своей деятельности ЛВС осуществляли обмен межмашинной и межпроцессорной информацией, то на последующих стадиях в ЛВС стала передаваться, в дополнение к этому, текстовая, цифровая, изобразительная (графическая), и речевая информация.

Современная стадия развития ЛВС характеризуется почти повсеместным переходом от отдельных, как правило, уже существующих, сетей, к сетям, которые охватывают все предприятие (фирму, компанию) и объединяют разнородные вычислительные ресурсы в единой среде. Такие сети называются корпоративными.

Важнейшей характеристикой ЛВС является скорость передачи информации. В идеале при посылке и получении данных через сеть время отклика должно быть таким же как если бы они были получены от ПК пользователя, а не из некоторого места вне сети. Это требует скорости передачи данных от 1 до 10 Мбит/с и более.

ЛИТЕРАТУРА

1.Т.В. Куйбина, Методические указания по выполнению курсовой работы и экономической части дипломного проекта по специальности 230106 «Техническое обслуживание средств вычислительной техники и компьютерных сетей», Чебоксары, 2009.

2.А.П. Сергеев. Офисные локальные сети. Самоучитель. М.: Связь, 2001- 320 c.

3.Дж. Куроуз. Компьютерные сети. Многоуровневая архитектура Интернета. М.: НТ Пресс, 2005 - 480 с.

.Дж. Буравчик. Локальная сеть без проблем. Подробное иллюстрированное руководство. Спб.: 2009 - 300 с.

.А. Поляк-Брагинский. Сеть своими руками. Спб.: Пробел 2002 - 319 c.

Похожие работы



Не нашел материал для курсовой или диплома?
Поможем написать качественную работу
Без плагиата!
