Объединение компьютеров в локальную сеть

Содержание

Введение

. Расширенное техническое задание

. Сетевые стандарты

.1 Стандарт 10 Base-T

.2 Стандарт 100 Base-TX

. Выбор активного сетевого оборудования

.1 Выбор коммутатора

.2 Характеристики коммутатора

. Расчет сети

. Выбор серверного оборудования

. Синтез сети

. Безопасность сети

. Пропускная способность

. Расчет экономических затрат и экономического эффекта

Вывод

Перечень использованных источников

Введение

Сегодня существует большое количество способов объединения компьютеров в локальную сеть. Разного размера проводниковые и беспроводниковые локальные сети сотнями появляются каждый день. При этом если большие корпоративные сети требуют соответствующих знаний и уровня подготовки для их создания, то небольшие офисные и тем более домашние сети могут создавать простые пользователи. Главное при этом-достаточный уровень знаний и желание добиться результата.

Появление компьютерных сетей было логическим шагом в истории компьютеризации общества. Благодаря этом шагу компьютеры получили еще большего распространения, а именно главное - практически в каждый дом пришел Интернет, который предоставляет доступ к практически неограниченным источникам информации.

Компьютерные сети прошли длинный этап развития. В результате на сегодня компьютеры можно объединить как в локальном, так и в глобальном масштабе. Итак, существует два варианта сетей - локальные и глобальные. Принцип объединения в них компьютеров и работы в этих сетях практически идентичный, но масштабы сети накладывают свои ограничения и требования.

1. Расширенное техническое задание

Тема: 10 Base-T и 100 Base-TX сеть (62 ПК, 2 сервера, 2 коммутатора)

Цель: Разработать комплект технических документов на сеть 10 Base-T и 100 Base-TX.

Назначение: централизация сети, организация локального доступа.

Среда передачи данных: неэкранированные скрученные провода (UTP), WiMAX, 3G, Wi-Fi.

Безопасность сети: обеспечить уровень защищенности С2.

Бюджет: не ограниченный.

Требования к документации: документация должна отвечать условиям ЕСКД.

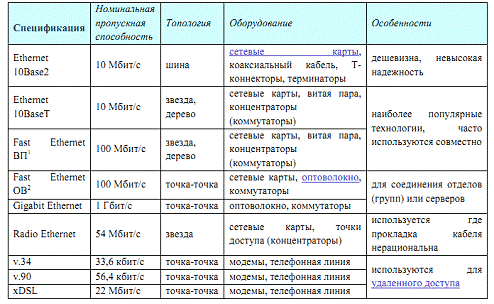

2. Сетевые стандарты

.1 Стандарт 10 Base-T

Топология «шина» была первой которая использовалась в локальных сетях топологии. Она применялась довольно долго, почти целое десятилетие. Однако настал момент, когда эта сетевая топология (но по крайней мере с использованием коаксиального кабеля) перестала удовлетворять требованиям скорости передачи данных, и особенно - надежности сети. Уменьшение скорости передачи данных при значительном увеличении количества рабочих станций сводило на нет главное достоинство подобных сетей - малые затраты на их создание. Кроме того, сыграла свою роль низкая надежность сети в плане обеспечения еще физической целостности.

Рисунок 1 - Топология сети "Шина"

По этим причинам комитет 802.3 начал работу над созданием нового стандарта, который использует современные технологии. В результате в 1990 появился 10 Base-T. Он стал первым стандартом, которые используют сетевую топологию «звезда» и новый физический носитель - неэкранированный кабель «витая пара» с двумя парами проводников. Наверное, именно это событие и стало важнейшим этапом в распространении локальных сетей.

Использование топологии «звезда» сделало локальные сети более гибкими и расширяемыми, а также повысило их безопасность и отменостойкость. Стандарт 10 Base-T имеет на внимании выполнения следующих требований:

для передачи данных используется кабель «витая пара» с двумя парами неэкранированных проводников. При этом одна пара проводников применяется для передачи данных, а вторая - для их приема;

длина кабеля «витая пара», используемого для подключения рабочей станции, не должна превышать 100 м;

для увеличения диаметра сети может применяться не больше 4 репиторов, при этом расстояние между двумя самыми крайними рабочими станциями при использовании кабеля «витая пара» не должно превышать 500 м;

все рабочие станции подключаются к центральному управляющему устройству, в качестве которого могут применяться концентратор, коммутатор и т.д.;

максимальное количество подключений 1024.

Использование данного стандарта разрешает достичь скорости передачи данных 10 Мбит с. Главной особенностью локальных сетей с применением топологии «звезда» есть то, что скорость передачи данных не зависит от количества подключенных участников.

При этом сеть стала еще более гибкой, поскольку ее максимальный радиус можно легко увеличить, используя, например, толстый коаксиальный кабель. Это разрешает создавать разные отдаленные сегменты сети и объединять их в одну локальную сеть с общими ресурсами.

.2 Стандарт 100 Base-TX

Дальнейшее развитие сетевых стандартов происходило уже «по накатанной»: главный акцент делался на улучшение качественных показателей. Современные требования относительно скорости передачи данных заставляли комитет по стандартизации функционирования локальных сетей создавать стандарты, которые бы удовлетворяли эти запросы. Одним из таких стандартов, которые имеют сильное широкое распространение, стал 100 Base-TX принятый в 1995 году. Именно он есть первым среди стандартов, которые получили общее название Fast Ethernet. Данный стандарт используется в сетях, построенных за топологией «звезда» и в качестве физической среды используют кабель «витая пара» UTP не ниже пятой категории. Это разрешает оборудованию работать как в полудуплексному, так и в дуплексному режимах. При этом дуплексный режим обеспечивает максимально возможную для стандарта скорость передачи данных в 100 Мбіт/ с. Стандарт 100 Base-TX требует выполнения следующих условий:

для передачи данных используется кабель «витая пара» пятой категории;

длина кабеля «витая пара» для подключения рабочей станции не должна превышать 100 м;

для увеличения диаметра сети может применяться не больше 2 репитеров, при этом максимальный радиус сети составляет 205 м;

длина кабеля между репитетарми не должна превышать 5 м;

все рабочие станции подключаются к центральному управляющему устройства, в качестве которого могут использоваться концентратор, коммутатор и т.д.;

максимальное количество подключений - 1024. Немало влияет на широкое распространение 100 Base-TX справила стандартизация материнских плат (АТХ), которая сделала наличие сетевого адаптера на материнской плате обязательным.

3. Выбор активного сетевого оборудования

.1 Выбор коммутатора

Коммутатор (свитч) - основное устройство активного типа, который применяется как центрального узла для подключения компьютеров в сетях, основанных на топологии «звезда». Его ближайшим по функциональности, но не за «интеллекта» устройством является концентратор, который еще не крюк давно в силу своей меньшей стоимости получил более широкое распространение. Большей чем у концентратора, функциональности коммутатор обязан протоколами, которые работают на канальном уровне. Это разрешает избегнуть лишнего трафика, когда необходимо передать данные от отправителя конкретного компьютера, не задевая при этом другие компьютеры. За счет этого достигается высокая скорость передачи данных. Коммутатор является довольно интеллектуальным устройством, которое способно учиться. Он использует Массы-адреса устройств, причем эти адреса коммутатор запоминает.

Например, когда компьютер передаст данные другого компьютера, коммутатор запоминает Масс-адресу отправителя и отправляет данные сразу на все порты, т.е. работает как концентратор. Однако это происходит только на первых порах. Как только коммутатор сможет определить Масс-адрес каждого компьютера, подключенного к его портам, данные сразу же будут отправляться на конкретный порт, тем самым уменьшая время доставки, а значит, увеличивая скорость передачи данных. Извне коммутатор выглядит как коробка с определенным количеством (как правило, не больше 48) портов. Как и в случае с концентраторами, часто встречаются соприкасающиеся коммутаторы, предназначенные для установки в монтажный шкаф. При этом статические коммутаторы по обыкновению можно соединять. Для этого используется или отдельный RJ-45 порт на задней панели, или один из свободных портов на передней панели. Еще одним плюсом коммутаторов является возможность управления. Так, различают управляемые и неуправляемые коммутаторы. Управляемые коммутаторы, кроме набора портов RJ-45, содержат еще один порт, с помощью которого их можно подключить к компьютеру и делать настройку.

Кроме того, часто управление коммутатором осуществляется с помощью веб-интерфейса через любой браузер, для чего коммутатор обеспечивается статическим Iр-Адресом, который при необходимости всегда можно изменить.

Для создания сети были избраны коммутаторы с 48 портами 10/100 Base-TX + 2 портами 10/100/1000 Base-T фирмы D-Link.

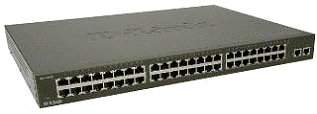

Рисунок 2 - Коммутатор DES-1050G

локальная компьютерная сеть серверный

Данный неуправляемый коммутатор DES-1050G с высокой плотностью портов 10/100 Ethernet идеально подходит для эффективного по стоимости подключения рабочих групп. Обеспеченный 48 портами 10/100 Мбіт/с Ethernet, 2 гигабитными портами 1000 Base-T и выполненный в плоском металлическом корпусе для монтажа в стандартную стойку, этот коммутатор обеспечивает недорогое подключение до 48 рабочих станций и 2 гигабитное соединение по витой пари с двумя серверами. 48 соединений Plug-and-Play к рабочему месту. Все 48 портов 10/100 Base-TX коммутатора DES-1050G есть plug-and-play и поддерживают автоматическое определение скорости и полярности MDI / MDIX.

Поэтому DES-1050G обеспечивает простое и недорогое решения по подключению до 48 настольных компьютеров. Коммутатор снабжен 2-мя портами 1000 Base-T Gigabit для подключения к серверам по крученой паре категории 5. С помощью этих портов можно также соединить несколько коммутаторов вместе с целью увеличения количества портов, предназначенных для сетевых подключений.

Управление потоком для безопасной передачи информации. Коммутатор поддерживает управление потоком 802.3х, что разрешает уменьшить количество откидываемых пакетов. Это достигается за счет отправки сигналов коллизии при заполнении буфера принимает порта, Благодаря поддержке этой функции, возможная организация безопасного соединения с серверами на скорости 2000Мбит / с в режиме полного дуплекса для одновременного доступа нескольких рабочих станций без риска потери данных.

.2 Характеристики коммутатора

Данный коммутатор имеет следующие характеристики:

Стандарты:802.3 10 Base-T Ethernet802.3u 100 Base-TX Fast Ethernet802.3ab 1000 Base-T Gigabit Ethernet

Автоопределение скорости Nway ANSI / IEEE 802.3

Управление потоком IEEE 802.3x

Порты

портов 10/100 Base-TX с автоматическим определением полярности MDI/MDIX 2 гигабитных порта 10/100/1000 Base-TX с автоматическим определением полярности MDI/ MDIX

Управление потоком

Режим полудуплекса: метод "обратного давления»

Режим дуплексу: управление потоком 802.3х

Светодиодные индикаторы

Для устройства: Power (Питание)

Производительность обеспечивает коммутационная матрица 13,6 Гбит/с. используется метод коммутации Store-and-forward.

Таблица Масс-адресов 8К записей на устройство. Буфер коммутатора имеет 3,2 Мбит RAM на устройство.

4. Расчет сети

Для среды передачи данных используется кабель «скрученные провода».Он представляет собой два скрученных проводника. В качестве проводников используется медний одножильный или многожильный скрученный проводник. Кабель имеет волновое сопротивление 100 Ом. Подключение рабочих станций к среде передачи на базе скрученных проводов происходит при помощи разъема RJ-45.

Рисунок 3 - Кабель UTP CAT 5E

Расчет пропускной способности сети

Для расчета максимального количества кадров минимальной длины, которые проходят по сегменту Ethernet, укажем, что размер кадра минимальной длины вместе с преамбулой составляет 72 байта или 576 бит, поэтому на его передачу тратится 5,75 мкс. Прибавив межкадровый интервал в 0,96 мкс, получим, что период прохождения кадров минимальной длины составляет 6,71 мкс. Отсюда максимальная возможная пропускная способность сегмента Ethernet составляет 148 800 кадр/с. Наличие в сегменте нескольких узлов снижает эту величину за счет ожидания доступа к среде, а также за счет коллизии, которые приводят к необходимости повторной передачи кадров.

Кадры максимальной длины технологии Fast Ethernet имеют поле длиной 1500 байт, которое вместе со служебной информацией дает 1518 байт, а с преамбулой составляет 1526 байт или 12 208 бит. Максимально возможная пропускная способность сегмента Fast Ethernet для кадров максимальной длины составляет 8130 кадр/с. Очевидно, что при работе с большими кадрами нагрузки на мосты, коммутаторы и маршрутизаторы заметно снижается.

Теперь рассчитаем, какой максимальной эффективной (полезной) пропускной способностью в битах за секунду владеют сегменты Fast Ethernet при использовании кадров разного размера. Под эффективной пропускной способностью протокола имеется в виду скорость передачи предназначенных для пользователя данных, которые переносятся полем данных кадра. Эта пропускная способность всегда меньшая номинальной битовой скорости протокола Ethernet за счет нескольких факторов:

служебной информации кадра;

межкадровых интервалов (IPG);

ожидание доступа к среде.

Для кадров максимальной длины эффективная пропускная способность равная:

Сп = 8130 х 1500 х 8 = 97,6 Мбит/с,

что намного ближе к номинальной скорости протокола.

Основные причины, которые ограничивают скорость и дальность передачи информационного сигнала.

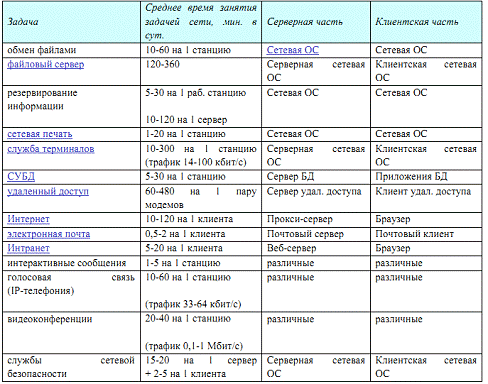

5. Выбор серверного оборудования

Для поддержки сети было избрано два серверных компьютера PrimePC S a100.

Один из серверов будет использоваться как файл-сервер для сохранности разнообразных файлов.

Рисунок 4 - Сервер PC S a100

Компьютер PrimePC S a100 предназначен для небольших компаний, в которых нет возможности купить полноценный сервер, но острая необходимость в нем есть. Компьютер PrimePC S a100 без проблем способен решать базовые задачи:

Защита и резервирования информации

Контроль доступа

Общая работа с файлами и принтерами

Отдаленный доступ

Безопасность ИТ среды

Улучшить взаимодействие с клиентами и максимально повысить производительность имеющегося офисного оборудования и вычислительных ресурсов.

Надежность и расширяемость

Функция выявления и коррекции ошибок (ECC) уменьшает достоверность повреждения памяти.

Технологии RAID 0 и предотвращают потерю данных и обеспечивают высочайшую надежность работы.

Возможность установки до 4х жестких дисков

Компьютер PrimePC S a100 идет с установленной серверной операционной

системой Microsoft Windows Server 2008 R2 Fundation, разработанной специально для малого бизнеса.

Таблица 1

Характеристики серверов

Процессор

AMD Phenom 4 Х6 1055Т (2.8 ГГц)

Материнская плата

Чипсет: AMD 760G

Объем оперативной памяти

8 ГБ

Тип оперативной памяти

DDR 3-1333

Жесткий диск

2x1000 ГБ 7200 об/мин SATA II

Оптический привод

DVD+/-RW

Корпус

АТХ, 4x3,5", 4x5,25" int

Разъемы

6 портов USB / 1х PCI-EX16 / 1х PCI-Exl / 2х PCI / lxCOM / lx LPT (header) / RJ-45 (LAN)

Дополнительные характеристики

Блок питания: 350 Вт Аудио: 8-канальный HDA кодек VIA VT1708S


RAID контроллер: интегрированный, RAID 0,1,0+1,JBOD


Видеокарта: интегрированная, AMD Radeon HD3000

Операционная система

Windows Server 2008 R2 Foundation (x64, 64 bit) Rus

Размеры, см

46.5 x 19.8 x 42.5



6. Синтез сети

Для передачи данных между компьютерами и организации локальной сети используется стандарт 100 Base-TX.

Для среды передачи данных между серверами, и пятью коммутаторами используется кабель «скрученные провода». Он представляет собой два скрученных проводника, стандарта 100 BASE-ТХ стандарт, который использует витую пару категории 5e. Скорость передачи данных - 100 Мбит/с по одной паре. Используется метод кодирования PAM5, частота основной гармоники 62,5 Мгц. В качестве провiдникiв используется медный одножильный или многожильный скрученный проводник. Кабель имеет волновой опiр 100 Ом. Подключение серверов к локальной сети компьютеров, осуществляется на базi скрученных проводов при помощи разъема RJ-45. Сеть состоит из 62 компьютеров и будет использоваться в середине здания.

Службы ОС Windows 2008 Server- развитие протокола ВООТР (RFC 951 и 1084), позволявшего динамически назначать IP-адреса (в дополнение к удаленной загрузке бездисковых станций). При этом DHCP предоставляет все данные для настройки стека протоколов TCP/IP и дополнительные данные для функционирования определенных серверов.

Пул адресов. Если определена область DHCP и заданы диапазоны исключения, то оставшаяся часть адресов называется пулом доступных адресов (address pool) (в пределах области). Эти адреса могут быть динамически назначены клиентам DHCP в сети.

Диапазоны исключения. Диапазон исключения (exclusion range) - ограниченная последовательность IP-адресов в пределах области, которые должны быть исключены из предоставления службой DHCP.

Резервирование. Резервирование (reservation) позволяет назначить клиенту постоянный адрес и гарантировать, что указанное устройство в подсети может всегда использовать один и тот же IP-адрес.

Суперобласти. Это понятие, используемое в Диспетчере DHCP, которое задает множество областей, сгруппированных в отдельный административный объект - суперобласть (superscope). Суперобласти полезны для решения различных задач службы DHCP.

Арендные договоры. Арендный договор (lease) - отрезок времени, определяющий период, во время которого клиентский компьютер может использовать назначенный IP-адрес. При выдаче арендного договора он становится активным. В момент половины срока действия арендного договора клиент должен возобновить назначение адреса, обратившись к серверу повторно. Продолжительность арендного договора влияет на частоту обновления арендных договоров (интенсивность обращений к серверу).

Опции DHCP - дополнительные параметры настройки клиентов, которые сервер DHCP может назначать при обслуживании арендных договоров клиентов DHCP. Например, IP-адреса маршрутизатора или шлюза по умолчанию, серверов WINS или серверов DNS обычно предоставляются для каждой области или глобально для всех областей, управляемых сервером DHCP. Кроме стандартных опций, сервер DHCP Microsoft позволяет определять и добавлять пользовательские опции.

Протокол упрощает работу сетевого администратора, который должен вручную конфигурировать только один сервер DHCP. Когда новый компьютер подключается к сети, обслуживаемой сервером DHCP, on запрашивает уникальный IP-адрес, а сервер DHCP назначает его из пула доступных адресов, Этот процесс состоит из четырех шагов:

. Клиент DHCP запрашивает IP-адрес (DHCP Discover, обнаружение),

. DHCP-сервер предлагает адрес (DHCP Offer, предложение),

. Клиент принимает предложение и запрашивает адрес (DHCP Request, запрос) и адрес официально назначается сервером (DHCP Acknowledgement, подтверждение).

Чтобы адрес не «простаивал», сервер DHCP предоставляет его на определенный администратором срок, это называется арендным договором (lease). По истечении половины срока арендного договора клиент DHCP запрашивает его возобновление, и сервер DHCP продлевает арендный договор. Это означает, что когда машина прекращает использовать назначенный IP-адрес (например, в результате перемещения в другой сетевой сегмент), арендный договор истекает, и адрес возвращается в пул для повторного использования.

Служба DHCP в Windows 2008 состоит из трех основных компонентов.

Серверы DHCP. В состав сервера DHCP входит оснастка DHCP - удобный в работе графический инструмент, который позволяет администратору настраивать конфигурации для клиентов DHCP. Сервер DHCP также содержит базу данных для назначения IP-адресов и других параметров настройки. Сервер DHCP поддерживает более 30 опций DHCP согласно RFC 2132. Параметры конфигурации TCP/IP, которые могут быть назначены сервером DHCP, включают: IP-адрес для каждого сетевого адаптера на клиентском компьютере, маску подсети, шлюзы по умолчанию, дополнительные параметры конфигурации, например, IP-адрес сервера DNS или WINS. Один или более компьютеров в сети должны работать под управлением Windows 2008 Server с протоколом TCP/IP и установленным сервером DHCP. Если служба сервера DHCP установлена на компьютере, то сразу после задания и активизации областей автоматически создается база данных DHCP.

Клиенты DHCP. Клиентами сервера DHCP из состава Windows 2008могут быть компьютеры, работающие на любой платформе. Компьютеры под управлением ОС производства Microsoft могут действовать как клиенты DHCP: Windows NT Server/Workstation (все версии), Windows 98/95, Windows for Workgroups 3.11 (с установленным 32-разрядным протоколом TCP/IP), Microsoft Network Client 3.0 for MS-DOS (с установленным драйвером реального режима), LAN Manager версии 2.2с.

Работа протоколов ВООТР и DHCP основана на механизмах широковещания. Маршрутизаторы обычно по умолчанию не ретранслируют широковещательные посылки, поэтому передача таких посылок выполняется агентом ретрансляции. Агент ретрансляции DHCP - это маршрутизатор, либо хост, который слушает широковещательные сообщения DHCP/BOOTP и переадресовывает их на заданный сервер (серверы) DHCP. Использование агентов ретрансляции избавляет от необходимости устанавливать сервер DHCP в каждом физическом сегменте сети. Агент не только обслуживает прямые локальные запросы клиента DHCP и перенаправляет их на удаленные серверы DHCP, но также возвращает ответы удаленных серверов DHCP клиентам DHCP.

Администратор может отме нить параметры динамической настройки, настроив их вручную. Любая информация, вручную введенная на клиенте, отменяет параметры динамической настройки.

Новые возможности DHCP в Windows 2008 Server

Протокол DHCP в Microsoft Windows 2008 Server был дополнен новыми функциями, что упростило развертывание, интеграцию и настройку сети.

Интеграция с DNS. Серверы DNS обеспечивают разрешение имен для сетевых ресурсов и тесно связаны со службой DHCP. В Windows 2003 серверы DHCP и клиенты DHCP могут регистрироваться в DNS.

Улучшенное управление и мониторинг. Новая возможность обеспечивает уведомление об уровне использования пула IP-адресов. Оповещение производится при помощи соответствующего значка либо при помощи передачи сообщения.

Распределение групповых адресов. Добавлена возможность назначения групповых адресов. Типичные приложения для групповой работы - конференции или радиотрансляция требуют специальной настройки групповых адресов.

Защита от появления неправомочных серверов DHCP. Наличие нескольких серверов DHCP в одном сегменте сети может привести к конфликту. Новые механизмы позволяют обнаружить конфликт такого рода и деактиви-зировать работу сервера, обеспечив правильную работу DHCP.

Защита от подмены серверов. Регистрация уполномоченных (авторизированных) серверов DHCP выполняется при помощи Active Directory. Если сервер не обнаружен в каталоге, то он не будет функционировать и отвечать на запросы пользователей.

Кластерные службы, работающие на Windows 2008 Advanced Server и Datacenter поддерживают DHCP-сервер в качестве ресурса кластера, что позволяет повысить доступность DHCP-сервера.

Автоматическая настройка клиентов. Клиенты с поддержкой DHCP. начинающие работу в сети, могут конфигурироваться самостоятельно с использованием временной конфигурации IP (если сервер DHCP недоступен). Клиенты продолжают попытки связаться с сервером DHCP для получения арендного договора в фоновом режиме каждые 5 мин. Автоматическое назначение всегда прозрачно для пользователей. Адреса для такого рода клиентов выбираются из диапазона частных сетевых адресов TCP/IP и не используются в Интернете.

Новые специализированные опции и поддержка пользовательских классов. Сервер DHCP в Windows 2008 может назначать специализированные опции, сокращая время на получение одобрения новой стандартной опции в IETF. Механизм пользовательских классов позволяет применять DHCP в заказных приложениях для сетей масштаба предприятия. Оборудование большинства поставщиков сетевого аппаратного обеспечения также может использовать различные номера опций для различных функций.

Настройка сервера

Настройка и изменение конфигурации сервера DNS могут понадобиться по разным причинам, например:

. При изменении имени компьютера-сервера

. При изменении имени домена для компьютера-сервера

. При изменении IP-адреса компьютера-сервера

. При удалении сервера DNS из сети

. При изменении основного сервера (primary server) зоны

Управление клиентами

Для клиентов Windows конфигурация DNS при настройке свойств TCP/IP для каждого компьютера включает следующие задачи:

. Установка имени хоста DNS для каждого компьютера или сетевого подключения.

. Установка имени родительского домена, которое помещается после имени хоста, чтобы формировать полное (fully qualified) имя домена для каждого клиента.

. Установка основного DNS-сервера и списка дополнительных DNS-cep-веров, которые будут использоваться, если основной сервер недоступен.

. Установка очередности списка поиска доменов, используемого в запросах для дополнения не полностью заданного имени компьютера.

Управление зонами

После добавления зоны при помощи оснастки DNS можно управлять следующими общими свойствами зоны:

. Запрещать или разрешать использование зоны

. Изменять или преобразовывать тип зоны

. Разрешать или запрещать динамическое обновление зоны

Также можно настраивать начальные записи зоны (Start Of Authority, SOA), ресурсные записи, делегирование зон, списки оповещения, использование просмотра WINS, а также управлять зонами обратного просмотра (reverse zone), необходимыми для обратного разрешения имен - из адреса в имя.

Мониторинг и оптимизация

В Windows 2008 Server можно производить мониторинг и по его результатам оптимизировать настройки службы DNS при помощи:

. Системного монитора (Performance Monitor)

. Опций протоколирования

. Статистики по DNS-серверу

. Настройки дополнительных параметров

7. Безопасность сети

Безопасность сети будут обеспечивать службы безопасности ОС Windows 2008 Server и установленные брандмауэры. Брандмауэр может значительно повысить сетевую безопасность и уменьшить риски для хостов в подсети путем фильтрации опасных по своей природе служб, и будет отвечать уровню безопасности С2.

Класс C2

Политика безопасности и уровень гарантованности для данного класса должны удовлетворять следующим важнейшим требованиям:

) доверенная вычислительная база должна управлять доступом именованных пользователей к именованным объектам;

) пользователи должны идентифицировать себя, причем аутентификационная информация должна быть защищена от несанкционированного доступа;

) доверенная вычислительная база должна поддерживать область для собственного выполнения, защищенную от внешних действий;

) должны быть в наличии аппаратное или программное средства, которые разрешают периодически проверять корректность функционирования аппаратных и микропрограммных компонентов доверенной вычислительной базы;

) защитные механизмы должны быть протестованы (нет способов обойти или разрушить средства защиты доверенной вычислительной базы);

) должны быть описаны подход к безопасности и его применению при реализации доверенной вычислительной базы.

) права доступа должны гранулироваться с точностью до пользователя. Все объекты должны подвергаться контролю доступа.

) при выделении объекту, который сохраняется, из пула ресурсов доверенной вычислительной базы необходимо ликвидировать все следы его использования.

) каждый пользователь системы должен уникальным чином идентифицироваться. Каждое регистрированное действие должна ассоциироваться с конкретным пользователем.

) доверенная вычислительная база должна создавать, поддерживать и защищать журнал регистрационной информации, которая относится к доступу к объектам, контролируемым базой.

8. Пропускная способность

Рассчитаем теоретическую полезную пропускную способность Fast Ethernet без учета коллизий и задержек сигнала в сетевом оборудовании.

Отличие полезной пропускной способности от полной пропускной способности зависит от длины кадра. Так как доля служебной информации всегда одна и та же, то, чем меньше общий размер кадра, тем выше «накладные расходы». Служебная информация в кадрах Ethernet составляет 18 байт (без преамбулы и стартового байта), а размер поля данных кадра меняется от 46 до 1500 байт. Сам размер кадра меняется от 46 + 18 = 64 байт до 1500 + 18 = 1518 байт. Поэтому для кадра минимальной длины полезная информация составляет всего лишь 46 / 64 ≈ 0,72 от общей передаваемой информации, а для кадра максимальной длины 1500 / 1518 ≈ 0,99 от общей информации.

Чтобы рассчитать полезную пропускную способность сети для кадров максимального и минимального размера, необходимо учесть различную частоту следования кадров. Естественно, что, чем меньше размер кадров, тем больше таких кадров будет проходить по сети за единицу времени, перенося с собой большее количество служебной информации.

Так, для передачи кадра минимального размера, который вместе с преамбулой имеет длину 72 байта, или 576 бит, потребуется время, равное 576 bt, а если учесть межкадровый интервал в 96 bt то получим, что период следования кадров составит 672 bt. При скорости передачи в 100 Мбит/с это соответствует времени 6,72 мкс. Тогда частота следования кадров, то есть количество кадров, проходящих по сети за 1 секунду, составит 1/6,72 мкс ≈ 148810 кадр/с.

Зная частоту следования кадров f и размер полезной информации Vп в байтах, переносимой каждым кадром, нетрудно рассчитать полезную пропускную способность сети: Пп (бит/с) = Vп · 8 · f.

Для кадра минимальной длины (46 байт) теоретическая полезная пропускная способность равна Ппт1 = 148 810 кадр/с = 54,76 Мбит/с, что составляет лишь немногим больше половины от общей максимальной пропускной способности сети.

Для кадра максимального размера (1500 байт) полезная пропускная способность сети равна Ппт2 = 8127 кадр/с = 97,52 Мбит/с.

Таким образом, в сети Fast Ethernet полезная пропускная способность может меняться в ависимости от размера передаваемых кадров от 54,76 до 97,52 Мбит/с.

Поскольку для расчетов мы пользовались относительной величиной битового интервала bt, можно легко рассчитать эти значения для сети Ethernet 10 Мбит/с. Полезная пропускная способность Ethernet в 10 раз меньше.



9. Расчет экономических затрат и экономического эффекта

Целью экономического расчета является определение величины экономического эффекта от использования разработанной локальной вычислительной сети, качественная и количественная оценка экономической целесообразности создания, использования и развития этой сети, а также определение организационно-экономических условий ее эффективного функционирования.

Общее количество пользователей 62, которые одновременно смогут работать, пользоваться ресурсами сети Интернет, распечатывать документы.

В таблице 3.1 представлены исходные данные, предоставленные финансовым отделом агентства недвижимости.

Таблица 3.1 - Исходные данные

 Статьи затрат

Условные обозначения

Единицы измерения

Нормативные обозначения





1. Разработка (проектирование) ЛВС

Тарифная ставка системотехника

З сист

руб/мес.

15000

Тарифная ставка обслуживающего персонала

Зперс

руб/мес.

14000

Тариф на электроэнергию

Т эл/эн

руб

2,5

Мощность модема, принтера и т.д.

WЭВМ

Вт /час

300

Стоимость сетевого оборудования

Стз

руб

80000

Стоимость программного обеспечения

Спо

руб

140000

Амортизационные отчисления

Ааморт

%

25,0

Изготовление ЛВС

Тариф на электроэнергию

Т эл/эн

руб

2,5

Мощность компьютера, принтера, сервера

WЭВМ

Вт /час

300

Тарифная ставка системотехника на месяц

Зсист

руб/мес.

15000

Норма дополнительной зарплаты

Нд

%

25

Отчисления на социальные мероприятия

Нсоц

%

38,52

Накладные затраты

Ннакл

%

15,0

Нпдв

%

20,0

Рентабельность

Р

%

25,0

Транспортно-заготовительные затраты

Нтрв

%

4,0

Суммарная мощность оборудования ЛВС

WЛВС

кВт/час

7,2

2. Использование (эксплуатация) ЛВС

Тарифная ставка обслуживающего ЛВС персонала (системные администраторы)

Зперс

руб

14000

Норма амортизационных отчислений на ЛВС

НаПЗ

%

4

Отчисление на содерждание и ремонт ЛВС

Нр

%

10


Таблица 3.2 - Расчет затрат на приобретение оборудования

Наименование оргтехники

Количество шт.

Цена за ед., руб

Сумма, руб

Сервер Middle Tower Palo Alto PA-600 235w (ATX)

2

25000

50000

Концентратор 3COM серии 3C16751B

 2/16

 10000

 20000

Сетевые адаптеры CNet CNPro200 10/100 Мбит/с ТРО PCI

 23

 600

 13800

Сетевой кабель, метры UTP Leve l-5

1500

7

10500


Таблица 3.3 - Стоимость монтажа и услуг

Наименование

Количество

Цена за ед., руб

Сумма, руб

Прокладка кабеля в коробе

1500

7

10500

Обжим кабеля

23

5

115

Наладка рабочей станции

23

200

4600

Наладка сервера

2

2000

4000

Выходные данные для расчёта экономического эффекта создания локальной вычислительной сети приведены в таблице 3.1.

Расчет затрат на разработку проекта проводится методом калькуляции затрат, в основу которого положенная трудоемкость и заработная плата разработчиков.

Трудоемкость разработки проекта Т рассчитывается по формуле:

Т = То + Ти + Ттоп + Тп + Тотл + Тпр + Тд, (3.1)

где То - затраты труда на описание задачи;

Ти - затраты труда на исследование структуры предприятия;

Ттоп - затраты труда на разработку топологии сети;

Тп - затраты труда на прокладку кабеля и подключение пользователей;

Тотл - затраты труда на отладку системы ЛВС на ЭВМ;

Тпр - написание программы минимизации затрат;

Тд - затраты труда на подготовку документации по задаче.

Данные о затратах на проектирование ЛВС и реализацию спроектированного комплекса в агентстве недвижимости представлены в таблице 3.4.

Таблица 3.4 - Трудоемкость и зарплата разработчиков ЛВС

Наименование этапов разработки ЛВС

Условные обозначения

Фактическая трудоемкость (чел/час)

Почасовая тарифная ставка (руб.)

Сумма зарплаты

Описание задания ЛВС

То

30

100,00

3000

Изучение структуры предприятия

Ти

30

150

4500

Разработка топологии сети

Та

70

100

7000

Прокладка кабеля и подключение пользователей

Тп

200

100

20000

Отладка системы ЛВС

Тотл

60

100

6000

Написание программы минимизации затрат ЛВС

Тпр

50

50

2500

Оформление документации

Тд

20

100

2000



Таблица 3.5.Технико-экономические показатели разрабатываемой ЛВС

Наименование

Условные обозначения

Единицы измерения

Значение (мес.)

Значение (год)

Технические

1. Скорость передачи

Ск

Mb/s

100

100

2. Потребленная мощность

W

кВт/ч

0,9

0,9

L

м

200

200

4. Выход в Іnternet



Да

Да

Экономические

1. Стоимость оборудования на создание ЛВС

Стз

руб

100000

100000

2. Совокупные капитальные затраты на создание ЛВС

Кз/лвс

руб

300000

300000

3. Зарплата разработчиков

Зр

Руб.

10000

10000

4. Годовые затраты на эксплуатацию ЛВС

Зг

руб

10000

120000

5. Годовой экономический эффект от создания и эксплуатаци ЛВС

Эг

руб

250000

250000


Разработанная ЛВС помогает улучшить технические характеристики, позволяющие значительно увеличить производительность и работоспособность агентства недвижимости и дает новые возможности для расширения деятельности.

Вывод

В результате выполнения курсового проекта была спроектирована локальная сеть на 62 компьютеров, которые соединены между собой коммутаторами. Локальная сеть обслуживается двумя серверами. Один из них отвечает за файлу данные, а другой обслуживает сеть вообще.

В курсовом проекте были рассмотрены основные принципы построения сетей по технологии 100BaseTx. Также было использовано 48 портовые коммутатора для того чтобы была возможность расширить сеть если это будет нужно. Была разработана топология расположения элементов сети. Была спроектирована электрическая схема, и рассчитанная скорость передачи данных в локальной сети. Курсовой проект было выполнено согласно данному техническому заданию. Документация курсового проекта отвечает условиям ЕСКД.

Перечень использованных источников

1.      Олифер В.Г., Олифер Н.А. Компьютерные сеты. Учебник Спб: Питер. 2001г.

.        Руденко В.Д., Макарчук О.М., Паланжоглу М.О., “Практический курс информатики”, Киев, 1997.

.        Уэнделл Одом Компьютерные сеты. Первый шаг = Computer Networking First-step. - М.: «Вильямс», 2005. - С. 432

.        О.Ф Клименко и другие “Информатика и компьютерная техника”. Учебное пособие - К: КНЕУ. 2002

.        В.Д. Руденко, О.М. Макарчук, и другие “Курс информатики” Киев 2001

.        И.Т. Зарецька и другие “Информатика” Киев 2002

.        С. Симонович, Г. Евсеев, А. Алексеев “Специальная информатика” Москва 2002.

Похожие работы на - Объединение компьютеров в локальную сеть



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
