Содержание

Введение

Глава 1. Общие сведения об осциллографах

.1 Понятие осциллографа и его значение

.1.1 Классификация осциллографов

.1.2 Принцип действия осциллографов

.1.3 Структурная схема осциллографа

.1.4 Виды регулировок осциллографа

.2 Сравнительная характеристика осциллографов С1-67 и С1-102М

.3 Вывод

Глава 2. Технологические основы работы осциллографа С1-65А

.1 Характеристики С1-65А

.2 Назначение осциллографа С1-65А

.3 Неисправность и ремонт осциллографа С1-65А

Глава 3. Техника безопасности при работе слесаря КИПа

.1 Общие требования безопасности

.2 Требования безопасности перед началом работы

.3 Требования безопасности во время работы

.4 Требования безопасности по окончании работ

Заключение

Список источников

Введение

Электронный осциллограф предназначен для визуального наблюдения на экране быстро меняющегося напряжения периодических и одиночных сигналов в радиотехнических и электротехнических цепях. С помощью осциллографа можно не только видеть процесс изменения их со временем, но и измерять амплитуду, длительность коротких импульсных сигналов, частоту периодических процессов и т.п. Кроме того, осциллограф дает возможность измерять силу тока, сопротивление, а также с помощью соответствующих преобразователей исследовать изменение неэлектрических величин (давление, упругое напряжение, температуру и др.).

Актуальность дипломной работы проявляется в следующем: в настоящее время осциллограф является обязательным атрибутом любой современной лаборатории. В то же время, современная осциллография представлена очень широким набором приборов с различными характеристиками. Поэтому при оснащении новой лаборатории или переоборудовании старой встаёт задача выбора правильного осциллографа. При этом простое сравнение характеристик и возможностей осциллографов различных производителей не всегда может дать ответ на вопрос, какой прибор лучше подходит для решения тех или иных задач.

Цель выпускной работы: более подробно описать осциллографы, рассмотреть их классификацию и разъяснить технику безопасности при работе слесаря Контрольно-Измерительных приборов и автоматики

Задачами выпускной работы являются:

. Дать описание осциллографам и их характеристикам

. Рассмотреть их классификацию

. Разъяснить технику безопасности при работе слесаря КипА

Глава 1. Общие сведения об осциллографах

.1 Понятие осциллографа и его значение

Осцилло́граф (лат. oscillo - качаюсь + греч. γραφω - пишу) - прибор, предназначенный для исследования (наблюдения, записи; измерения) амплитудных и временны́х параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране, либо записываемого на фотоленте.

Современные осциллографы позволяют исследовать сигнал гигагерцовых частот. Для исследования более высокочастотных сигналов можно использовать электронно-оптические камеры.

безопасность слесарь осциллограф

1.1.1 Классификация осциллографов

Наряду с мультиметрами, осциллографы можно считать наиболее распространенными контрольно-измерительными приборами во многих технических отраслях производства и научных исследований, или же при решении разных задач поставленных перед пользователем.

История этого прибора началась еще в 1947 году, когда американская фирма Tektronix запустила производство первой модели аналоговых осциллографов Tektronix Model 511, на основе применения катодно-лучевой трубки. А уже в 1980 годах начался принципиально новый этап развития осциллографов: американская фирма LeCroy Corporation выпускает первые цифровые запоминающие осциллографы.

А широкое распространение и прогресс в развитии современных цифровых технологий привели к серьезному изменению характеристик и расширению возможностей осциллографов этого типа. По способу обработки входного сигнала осциллографы можно разделить на аналоговые и цифровые, а также по количеству лучей на однолучевые, двулучевые и т.д. N-лучевой осциллограф имеет N сигнальных входов и может одновременно отображать на экране N графиков. Цифровые осциллографы в свою очередь делятся на запоминающие, люминофорные и стробоскопические. Для лучшего понимания различий и особенностей отдельных типов осциллографов, ниже представлены их краткие описания.

Аналоговые осциллографы:

Рисунок 1: Аналоговый осциллограф

Приборы этого типа считаются классическими представителями общего понятия об осциллографе, как контрольно-измерительном приборе (см. рис. 1).

В целом, любой аналоговый осциллограф состоит из следующих составляющих: входной делитель, усилитель вертикального отклонения, схема синхронизации и горизонтального отклонения, источник питания и электронно-лучевая трубка.

В осциллографах применяют электронно-лучевые трубки с электростатическим отклонением, в отличие от телевизоров и мониторов, где используется магнитное отклонение. Электронно-лучевые трубки с электростатическим отклонением, хотя и более сложны в изготовлении, имеют гораздо больший частотный диапазон. В каждый конкретный момент отклонение электронного луча и светового пятна на экране, которое он образует, пропорционально напряжению, приложенному к пластинам вертикального отклонения.

Напряжение на пластинах горизонтального отклонения изменяется линейно, обеспечивая горизонтальную развертку. Нижняя частота, при которой картинка еще читается, составляет в среднем 10 Гц, хотя при применении специальных электронно-лучевых трубок с большим временем послесвечения она может быть значительно ниже. Верхняя рабочая частота определяется в основном характеристиками усилителя вертикального отклонения и емкостью между отклоняющими пластинами.

В последнее время цифровые осциллографы, которые имеют большой ряд преимуществ, вытесняют аналоговые приборы из мирового рынка, но все-таки традиционные аналоговые осциллографы реального времени не исчезают полностью, в первую очередь из-за низкой стоимости в сравнении с цифровыми осциллографами. Плюс к этому с развитием элементной базы аналоговые осциллографы приобрели ряд важных дополнительных функций и возможностей, например, чрезвычайно облегчающие работу курсоры с цифровым отсчетом величин (напряжения и времени) и очень удобное цифровое управление. С помощью входного мультиплексора для нескольких каналов можно достаточно просто организовать единую развертку на однолучевой трубке с отображением нескольких сигналов.

Цифровые запоминающие осциллографы:

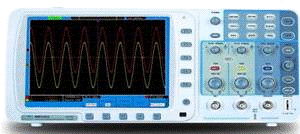

Рисунок 2: Цифровой осциллограф

По сравнению с аналоговыми предшественниками они имеют более широкие возможности, а благодаря снижению стоимости цифровых схем с каждым годом они становятся более доступными потенциальным покупателям. В общем виде цифровой осциллограф состоит из входного делителя, нормализующего усилителя, аналого-цифрового преобразователя, блока памяти, устройства управления и устройства отображения. Устройство отображения обычно выполняется на основе жидкокристаллической панели (см. рис. 2).

Цифровые осциллографы владеют значительными возможностями за счет самого принципа работы. Входной сигнал после нормализации преобразуется в цифровую форму и записывается в память. Скорость записи (количество выборок в секунду) задается устройством управления, и ее верхний предел определяется быстродействием аналого-цифрового преобразователя, а нижний предел теоретически не ограничен, в отличие от аналоговых осциллографов.

Полная оцифровка сигнала позволяет избежать отображения сигнала в реальном масштабе времени и повысить устойчивость изображения, организовать сохранение результатов, упростить масштабирование и растяжку, ввести метки.

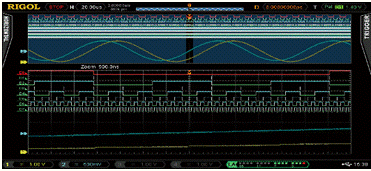

Рисунок 3: Вывод на экран и перемещение осциллограмм в цифровом осциллографе смешанных сигналов RIGOL

Более дорогие приборы имеют цветной дисплей (см. рис. 3), благодаря чему они позволяют легко различать сигналы различных каналов, метки времени и амплитуды, курсоры, могут накапливать отображаемый в течение большого числа разверток сигнал, а также выделять цветом места с наибольшей повторяемостью сигнала.

Характеристики современных цифровых осциллографов впечатляющие: высокая чувствительность (от 1 мВ/дел) и разрешение (от 8 до 14 бит); широкий диапазон коэффициентов разверток (от 2 нс до 50 с); растяжка сигнала по времени или по амплитуде в широких пределах; развитая логика синхронизации с любыми задержками запуска развертки. Кроме обычных схем запуска синхронизации запуск может производиться, например, при наступлении определенного события или при его отсутствии, а также при достижении определенного значения параметра сигнала. Сигнал, по которому осуществляется синхронизация, и основной сигнал можно наблюдать в момент непосредственно перед запуском развертки.

Рисунок 4: Преобразование Фурье

Используемые в осциллографах процессоры цифровой обработки сигнала предоставляют возможность исследования спектра сигнала посредством анализа с применением быстрого преобразования Фурье (см. рис. 4). Цифровое представление информации обеспечивает сохранение экрана с результатами измерения в памяти компьютера или вывод непосредственно на принтер. Некоторые осциллографы имеют накопитель для сохранения изображения в виде файлов для последующего архивирования или дальнейшей обработки.

Цифровые люминофорные осциллографы:

Рисунок 5: Осциллограмма на экране люминофорного осциллографа

Этот класс цифровых осциллографов использует новую архитектуру построения, которая базируется на технологии «цифрового люминофора» (см. рис. 5). Эта технология в цифровой форме имитирует присущее аналоговым осциллографам реального времени изменение интенсивности изображения. Иными словами, цифровые люминофорные осциллографы позволяют разработчикам видеть на экране, например, модулированные сигналы и все их тонкие детали, как и аналоговые осциллографы реального времени, обеспечивая при этом их хранение, измерение и анализ, как цифровые запоминающие осциллографы. Как и другие современные цифровые осциллографы, люминофорные осциллографы имеют память, в которой, в частности, хранятся значения разницы времен задержек между различными пробниками.

Для примера, способность цифровых люминофорных осциллографов отображать информацию с переменной интенсивностью существенным образом облегчает поиск неисправностей в импульсных блоках питания, особенно определение избыточной глубины модуляции сигнала в цепях регулировки выходного напряжения, которая, как известно, приводит к нестабильности работы этих блоков. Таким образом, цифровые люминофорные осциллографы не только объединяют лучшие качества аналоговых и цифровых приборов, но и превосходят их. Они имеют все достоинства цифровых запоминающих осциллографов (от хранения данных до сложных видов синхронизации), обеспечивая в то же время особые возможности аналоговых осциллографов реального времени (мгновенную реакцию на изменение сигнала и отображение сигнала с переменной яркостью, которая есть возможной за счет цифровой эмуляции флюоресценции)

Цифровые стробоскопические осциллографы:

В этом классе приборов используется принцип последовательного стробирования мгновенных значений сигнала для преобразования (сжатия) его спектра; при каждом повторении сигнала определяется (отбирается) мгновенное значение сигнала в одной точке (см. рис. 6).

К приходу следующего сигнала точка отбора перемещается по сигналу, и так до тех пор, пока он не будет весь простробирован. Преобразованный сигнал, представляющий собой огибающую мгновенных значений входного сигнала, повторяет его форму. Длительность преобразованного сигнала во много раз превышает длительность исследуемого и, следовательно, имеет место сжатие спектра, что эквивалентно соответствующему расширению полосы пропускания. Стробоскопические осциллографы наиболее широкополосные (значение полосы пропускания может становить 100ГГц) и позволяют исследовать периодические сигналы с минимальной длительностью.

Рисунок 6: Цифровой стробоскопический осциллограф

Виртуальные осциллографы:

Рисунок 7: Виртуальный осциллограф

Новый класс осциллографов, который может быть как внешним прибором с USB или параллельным портом ввода-вывода данных, или же внутренним дополнительным прибором на основе PCI или ISA карт (см. рис. 7). Программное обеспечение любого виртуального осциллографа дает возможность полного управления прибором, а также предоставляет ряд сервисных возможностей, например, экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация и т. д.

Различные серии осциллографов на базе ПК могут использоваться для очень широкого спектра измерений, в частности при разработке и обслуживании радиоэлектронной аппаратуры, в сферах телекоммуникаций и связи, при производстве компьютерной техники, при диагностике автотранспортных средств на станциях техобслуживания и многих других, в которых необходимо тестировать и оценивать происходящие переходные, неустойчивые процессы. Учитывая ключевые преимущества - высокое быстродействие, малые габариты, легкость в использовании и невысокую стоимость, можно утверждать, что данные приборы - достойная альтернатива традиционным цифровым запоминающим осциллографам Недостатком прибора является невозможность увидеть и измерить постоянную составляющую сигналов.

Портативные осциллографы:

Прогресс в развитии цифровых технологий позволил обычные стационарные цифровые осциллографы преобразовать в портативные осциллографы с отличными массогабаритными показателями и с малым энергопотреблением (см. рис. 8).

Причем портативные приборы с питанием от батареек не уступают стационарным осциллографам по функциональности и имеют широкие возможности применения в различных отраслях производства, обслуживания, исследований.

Рисунок 8: Портативный осциллограф

.1.2 Принцип действия осциллографов

«Сердцем» прибора является электронно-лучевая трубка (ЭЛТ) (см. рис. 9)

Рисунок 9: Устройство электронно-лучевой трубки с электростатическим управлением.

ЭЛТ является электронной лампой, и, как и все лампы, она «заполнена» вакуумом. Катод излучает электроны, а система фокусировки формирует из них тонкий луч. Этот электронный луч попадает на экран, покрытый люминофором, который под воздействием электронной бомбардировки светится, и в центре экрана возникает светящаяся точка. Две пары пластин ЭЛТ отклоняют электронный луч в двух взаимно перпендикулярных направлениях, которые можно рассматривать как координатные оси. Поэтому для наблюдения на экране ЭЛТ исследуемого напряжения необходимо, чтобы луч отклонялся по горизонтальной оси пропорционально времени, а по вертикальной оси - пропорционально исследуемому напряжению.

На пластины горизонтального отклонения луча (расположенные вертикально) подается напряжение развертки. Оно имеет пилообразную форму: постепенно линейно нарастает и быстро спадает (см. рис. 10).

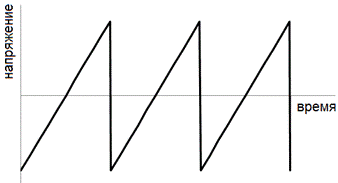

Рисунок 10: Форма напряжения развертки

Отрицательное напряжение отклоняет луч влево, а положительное - вправо (если смотреть со стороны экрана). В результате луч движется по экрану слева направо с определенной постоянной скоростью, после чего очень быстро возвращается к левой границе экрана и повторяет свое движение. Расстояние, которое проходит луч вдоль горизонтальной оси, пропорционально времени. Этот процесс называется разверткой, а горизонтальная линия, которую луч прочерчивает по экрану, называется линией развертки (иногда при измерениях ее называют нулевой линией). Она играет роль оси времени t графика. Частота повторения пилообразных импульсов называется частотой развертки, но она для измерений не используется. Для измерений нужно знать скорость развертки, про которую будет сказано ниже.

Если при этом на пластины вертикального отклонения (расположенные горизонтально) подать исследуемое напряжение, то луч начнет отклоняться и по вертикали: при положительном напряжении вверх, а при отрицательном - вниз. Движения по вертикали и по горизонтали происходят одновременно и в результате исследуемый сигнал «разворачивается» во времени. Получившееся изображение называется осциллограммой. На самом деле кроме линейной существует еще круговая и спиральная развертки, а также фигуры Лиссажу, когда один из сигналов является разверткой для второго.

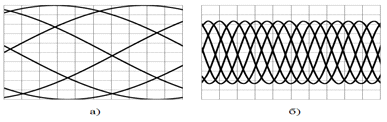

Важным моментом является соотношение частот развертки и сигнала. Если эти частоты в точности равны, то на экране отображается ровно один период исследуемого сигнала. Если частота сигнала вдвое больше частоты развертки, то мы увидим два периода, если втрое - то три. Если частота сигнала вдвое меньше частоты развертки, то мы увидим только половину периода сигнала. Частоту (скорость) развертки можно регулировать в широких пределах. Но изображение будет стабильным только в том случае, если частоты развертки и сигнала точь-в-точь совпадают. При малейшем несовпадении частот, каждое начало движения луча по экрану будет соответствовать новой точке функции входного сигнала, и ее график каждый раз будет рисоваться в новом положении. При небольшом несовпадении частот (доли герца) это будет выглядеть как график, «плывущий» влево или вправо. При несовпадении частот в несколько герц и более, осциллограмма становится нечитаемой (см. рис. 11).

Рисунок 11: Осциллограмма при отсутствии синхронизации.

.1.3 Структурная схема осциллографа

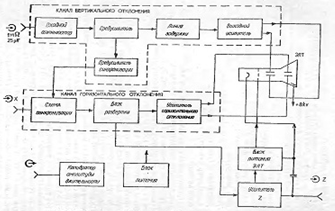

Рисунок 12: Структурная схема осциллографа А

Теперь, когда вы имеете представление о назначении и работе электронно-лучевой трубки, можно познакомиться со структурной схемой (см. рис. 12, рис. 13) и комплектом узлов, питающих электроды трубки.

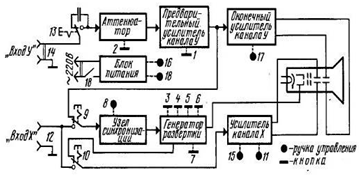

Рисунок 13: Структурная схема осциллографа Б

Во-первых, это генератор развертки, выдающий пилообразное напряжение, частоту которого можно изменять кнопочными переключателями (кнопки 3-6 на лицевой панели осциллографа). Диапазон частот генератора весьма широк - oт единиц герц до единиц мегагерц. Правда, около кнопок переключателей диапазонов проставлены значения длительности (продолжительности) пилообразных колебаний, а не их частоты. Поэтому нужно уметь переводить эту единицу измерений в частоту, и наоборот. Делают это по формулам: F= 1/Т и Т - 1 /F, где Р-частота колебаний, а Т - длительность (или период) одного колебания. Если частота выражена в герцах, то длительность получается в секундах; частота-в килогерцах (1 кГц=1000 Гц), длительность- в миллисекундах (1 мс = - 0.001 с); частота - в мегагерцах (1 МГц-10 6 Гц), длительность - в микросекундах (1 мкс=10-6с) (см. рис. 13).

К примеру, длительности 50 мс соответствует частота 1/0,05 = 20 Гц, а длительности 0,1 мкс-частота 1/10 = 107 =10 МГц. В обоих примерах даны крайние диапазоны длительностей, которые можно устанавливать кнопочными переключателями осциллографа. Эти значения приведены по отношению к одному делению масштабной сетки - она прикреплена к экрану и содержит 8 делений по горизонтали и по вертикали (цена деления равна 5 мм).

Иначе говоря, максимальной длине развертки (8 делений) соответствует длительность пилообразных колебаний генератора развертки - 50 мсХ8 -400 мс для первого примера и 0.1 мкс х 8 = 0,8 мкс - для второго. В первом случае на экране осциллографа можно наблюдать один период колебаний сигнала частотой 1:0,4 с = 2,5 Гц, во втором - 1:0,8 мкс = 1,25 МГц.

Подобный подсчет справедлив для синусоидальных колебаний или импульсных сигналов при равных длительностях импульса н паузы (см. рис. 14). Если же длительность импульсов и пауз между ними различны, в формулу следует подставлять значение периода следования импульсов (период выражают теми же единицами, что и длительность).

Рисунок 14: Подсчёт импульсных сигналов или синусоидальных колебаний

С генератора развертки сигнал подается на усилитель канала горизонтального отклонения (канала X), необходимый для получения такой амплитуды пилообразного напряжения, при которой электронный луч отклоняется на весь экран. В усилителе расположены регулятор (11) длины линии развертки (иначе говоря, регулятор амплитуды выходного пилообразного напряжения) и регулятор (15) смещения линии развертки по горизонтали.

Канал вертикальной развертки состоит из входного аттенюатора (делителя входного сигнала), позволяющего выбирать нужную высоту рассматриваемого изображения в зависимости от амплитуды исследуемых колебаний, и из двух усилителей - предварительного и оконечного.

С помощью кнопки 2 входного аттенюатора амплитуду сигнала можно уменьшить в 100 раз. Более плавные изменения уровня сигнала, поступающего на оконечный усилитель, а значит, размера изображения на экране, получают с помощью кнопок 1 калиброванного переключателя диапазона напряжений. В итоге при максимальной чувствительности осциллографа в одном делении масштабной сетки «уместится» входной сигнал амплитудой 0,01 В (10 мВ). А максимальная амплитуда сигнала, которую можно наблюдать на экране трубки, составляет 300 В.

В оконечном усилителе этою канала, как и канала горизонтального отклонения, есть регулировка смещения луча (17), а значит, и изображения по вертикали. Зачем это бывает нужно (помимо установки луча на среднюю линию), станет ясно позже (см. рис. 15).

Кроме того, на входе канала вертикального отклонения стоит переключатель 13, с помощью которого можно либо подавать на усилитель (конечно, через аттенюатор) постоянную составляющую исследуемого сигнала, либо избавляться от нее включением разделительного конденсатора. Это, в свою очередь, позволяет пользоваться осциллографом как вольтметром постоянного тока, способным измерять постоянные напряжения примерно от 10 мВ до 300 В. Причем входное сопротивление «вольтметра» достаточно высокое - 1 МОм.

Когда выводы разделительного конденсатора замкнуты контактами переключателя, говорят, что вход осциллографа открытый, а когда они разомкнуты - закрытый.

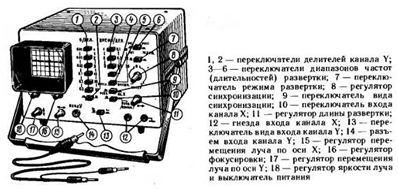

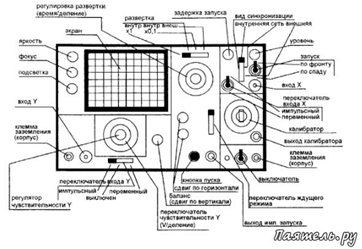

Рисунок 15: Осциллограф и обозначение его регулировок

.1.4 Виды регулировок осциллографа

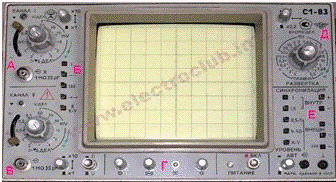

Рассмотрим переднюю панель двухканального осциллографа С1-83 (см. рис. 16).

Рисунок 16: Передняя панель осциллографа С1-83.

А - управление каналом I.

Б - управление отображением каналов.

В - управление каналом II.

Г - регулировка яркости луча, фокусировки и подсветки экрана.

Д - управление разверткой.

Е - управление синхронизацией.

Хорошо видно, что экран осциллографа разбит на клетки. Эти клетки называются делениями, и используются при измерениях: к ним привязываются все масштабы по вертикали и горизонтали. Масштаб по вертикали - вольты на деление (В/дел или V/дел), масштаб по горизонтали секунды (милли- и микросекунды) на деление. Обычно осциллограф имеет 6…10 делений по горизонтали и 4…8 делений по вертикали. Центральные вертикальная и горизонтальная линии имеют дополнительные риски, делящие деление на 5 или 10 частей (см. рис. 17). Риски служат для более точных измерений, они являются долями деления.

Рисунок 17: Деления экрана осциллографа

Управление обоими каналами одинаковое. Рассмотрим его на примере канала I (см. рис. 18)

Рисунок 18: Органы управления канала I.

. Переключатель режима входа. В верхнем положении «  » на вход поступает и постоянное и переменное напряжение. Это называется «открытый вход» - то есть открытый для постоянного тока. В нижнем положении «~» на вход проходит только переменное напряжение, это позволяет измерять маленькое переменное напряжение на фоне большого постоянного, например в усилителях. Реализуется это очень просто: вход усилителя подключается через конденсатор. Это называется «закрытый вход». Нужно учесть, что при закрытом входе очень низкие частоты (ниже 1...5 Гц) сильно ослабляются, поэтому измерять их можно только при открытом входе. В среднем положении переключателя 1 вход усилителя осциллографа отключается от входного разъема и замыкается на землю. Это позволяет при помощи ручки 7 выставить линию развертки в нужное место.

. Входной разъем канала.

, 4, 5, 6. Регулятор чувствительности канала вертикального отклонения (масштаба по вертикали). Переключатель 4 задает масштаб ступенчато. Задаваемые им значения нанесены рядом с ним. На выбранное значение указывает риска 5 на переключателе. На рисунке она указывает на значение 0,2 вольта/деление. Ручка 3, расположенная соответственно с переключателем, позволяет плавно уменьшать масштаб в 2…3 раза. В крайнем правом положении (на рис. 18 ручка «плавно» находится именно в нем) эта ручка имеет фиксацию, тогда масштаб по вертикали в точности равен заданному переключателем 4. Значения масштабов, выделенные скобкой 6, указаны в милливольтах на деление - об этом говорит надпись «mV» внутри скобки.

. Ручка выполняет две функции. При вращении она перемещает график канала по вертикали вверх или вниз. При «вытягивании» задает множитель масштаба по вертикали: вытянутая ручка (см. рис. 19) задает множитель х1, а утопленная множитель х10. Утопленное и вытянутое положения символически показаны над и под ручкой.

Рисунок 19: Ручка множителя масштаба по вертикали вытянута в положение «х1»

Канал II (см. рис. 20) аналогичен каналу I:

Рисунок 20: Органы управления канала II

Но второй канал имеет дополнительный переключатель 6, позволяющий инвертировать его входной сигнал. В нажатом положении канал работает как обычно, а в вытянутом - инвертируется, то есть при отрицательном входном сигнале луч движется вверх, а при положительном - вниз. Это необходимо при измерении, например, сдвига фаз.

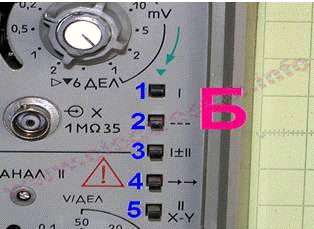

На рис. 21 показано управление отображением каналов, которое определяется нажатием на одну из кнопок.

Рисунок 21: Управление отображением каналов

- Оба канала отображаются одновременно (луч очень быстро переключается между каналами) и взаимное положение осциллограмм обоих каналов верное. В этом режиме можно измерять сдвиг фаз.

- Осциллограф показывает сумму или разность сигналов в каналах (знак второго канала определяется положением ручки 6 на рис. 20).

- Отображаются сигналы обоих каналов, но они независимы во времени, поэтому никакое сравнение сигналов относительно времени и сдвига фаз производить нельзя.

- Работает только канал II, канал I отключен.

Рисунок 22: Органы управления развёрткой

Панель управления разверткой (см. рис. 22) похожа на панель управления каналом вертикального отклонения луча. Она содержит ручку 4, позволяющую сдвигать изображение влево-вправо  и комбинированный регулятор (1 - ступенчато, 3 - плавно) скорости развертки (масштаба по горизонтали). Риска 2 на переключателе показывает установленное значение. Как и в каналах вертикального отклонения, переключатель скорости развертки имеет разные единицы измерения: секунды s, миллисекунды ms, микросекунды µs. Вытянутая/утопленная ручка 4  задает множитель скорости развертки х0,2 и х1 соответственно.

Рисунок 23: Органы управления синхронизацией

На панели управления синхронизацией (см. рис. 23) задается:

- Источник внутренней синхронизации: напряжением какого канала синхронизируется движение луча. Эта синхронизация производится входным сигналом, поэтому называется внутренней. Такой режим используется для большинства измерений. Варианты здесь такие: либо синхронизация только сигналом канала I. Либо попытка синхронизации от канала I, а если не получается, то синхронизация производится сигналом канала II. Первый вариант иногда работает немного лучше, поэтому надо стараться, чтобы сигнал первого канала был достаточно большой для стабильной синхронизации. В подавляющем большинстве случаев для нормальной работы следует выбирать именно этот режим синхронизации, включив кнопку «I».

- Внешняя синхронизация. Движение луча синхронизируется импульсами, подаваемыми со специального внешнего источника на вход синхронизации осциллографа. Такой режим иногда требуется для исследования специфических сигналов.

Если внешнего источника синхронизации нет, то получить устойчивое изображение невозможно. Кнопки «0,5-5» и «5-50» задают диапазон входных напряжений от внешнего источника синхронизации. Кнопка «X-Y» совместно с кнопкой «II X-Y» управления отображением каналов (см. рис. 21) подает сигнал канала II на пластины горизонтальной развертки. В этом режиме можно наблюдать фигуры Лиссажу.

- Ручка «Уровень синхронизации». Задает напряжение синхронизации. В нажатом положении этой ручки развертка автоматическая. При этом движение луча будет происходить даже если синхронизации не произойдет. Луч задерживается в начале движения на некоторое время до момента синхронизации, но через некоторое время все равно начинает движение. Это «мягкий» режим, более удобный для работы, так как луч всегда остается видимым. В вытянутом положении ручки включается ждущая развертка. В этом режиме луч не начнет движения до тех пор, пока не произойдет синхронизации. Если синхронизации не происходит, луч не движется. Такой режим хорошо подходит для наблюдения непериодических сигналов.

- «Полярность» синхронизации. На самом деле знаки «+» и «-» означают несколько другое. В положении «+» синхронизация происходит по фронту, т.е. в тот момент, когда входное напряжение достигает заданного (ручкой «Уровень синхронизации») значения при нарастании входного напряжения (изменении от «-» к «+»), рис. 24. В положении «-» синхронизация происходит по спаду - при убывании входного напряжения (изменении от «+» к «-»). В осциллографе в цепи синхронизации используются две различные схемы: одна определяет равно ли входное напряжение заданному и если равно - запускает движение луча. Это напряжение задается ручкой «Уровень синхронизации». Вторая схема определяет, как при этом изменяется входное напряжение - возрастает или убывает. И соответственно разрешает первой схеме сработать.

Рисунок 24: «Полярность» синхронизации.

- Режим входа синхронизации. Относится как к внешней, так и ко внутренней синхронизации. В положении «~» вход закрытый, и синхронизация происходит только от переменного напряжения. В положении  вход открытый, и на срабатывание схемы синхронизации действует и переменное напряжение, и постоянное. Режим НЧ  то же самое, но сигнал попадает на цепь синхронизации через фильтр низких частот, обрезающий высокочастотные помехи. Это режим есть не во всех осциллографах.

- Вход для подачи сигнала внешней синхронизации.

.2 Сравнительная характеристика осциллографов С1-67 и С1-102М

Рисунок 25: Осциллограф С1-67

Рисунок 26: Осциллограф С1-102М

Таблица 1: Сравнительные характеристики осциллографов

.3 Вывод

На основании приведённых мной данных, я опишу и рассмотрю осциллограф С1-65А, поскольку он используется на Кольской Атомной Электростанции в цехе Тепловой Автоматики и Измерений.

ГЛАВА 2. ТЕХНОЛОГИЧЕСКИЕ ОСНОВЫ РАБОТЫ ОСЦИЛЛОГРАФА С1-65А

.1 Характеристики С1-65А

Рисунок 27: Схема осциллографа С1-65А

Рабочая часть экрана осциллографа:

по вертикали - 64 мм;

по горизонтали - 80 мм.

Минимальная частота следования развёртки, при которой обеспечивается наблюдение исследуемого сигнала на наиболее быстрой развёртке, не более 50 Гц.

Ширина линии луча не превышает 0,6 мм. При коэффициенте отклонения 0,005 В/деление ширина линии луча не превышает 0,8 мм.

Неравномерность амплитудно-частотной характеристики тракта вертикального отклонения в диапазоне частот от 0 до 10 МГц по отношению к частоте 100 кГц не превышает 5 %; при коэффициенте отклонения 0,005 В/ДЕЛ в диапазоне частот от 0 до 7 МГц не превышает 5 %.

Время нарастания переходной характеристики тракта вертикального отклонения в положениях 0,1; 0,2; 0,5;1, 2, 5, 10 переключателя В/ДЕЛ не превышает 8 нс; в положении 0,005 переключателя В/ДЕЛ не превышает 10 нс; в положениях 0,01; 0,02; 0,05 не превышает 7 нс.

Выброс на ПХ не превышает 5 %.

Завал вершины изображения импульса длительностью 0,5 мс не превышает 5 % (для закрытого входа).

Неравномерность вершины изображения импульса (отражения, синхронные наводки) не превышает 1 ширины линии луча после времени 3tн, отсчитываемое от точки на фронте импульса, расположенной на уровне 0,1.

Параметры входа усилителя вертикального отклонения:

входное сопротивление (1 + 0,03) МОм;

входная ёмкость, параллельная входному сопротивлению, не превышает 25 пФ;

входное сопротивление с выносным делителем 1:10 (10 + 1) МОм с ёмкостью, параллельной входному сопротивлению, (10 + 2) пФ;

вход открытый и закрытый.

Коэффициент отклонения устанавливается 11 ступенями от 0,005 В/деление до 10 В/деление с плавной регулировкой коэффициента относительно калиброванного положения не менее, чем в 2,5 раза.

Нелинейность амплитудной характеристики тракта вертикального отклонения не превышает 5 %.

Регулировка перемещения луча по вертикали обеспечивает его смещение относительно средней линии шкалы не менее + 32 мм.

Допускаемое суммарное значение постоянного и переменного напряжения исследуемого сигнала на закрытом входе усилителя вертикального отклонения (УВО) 300 В.

Максимально допустимая амплитуда исследуемого сигнала не превышает:

при работе без выносного делителя 60 В;

при работе с выносным делителем 300 В.

Минимальное значение исследуемого сигнала, при котором обеспечивается класс точности осциллографа, не более 15 мВ.

Минимальная длительность исследуемого временного интервала, при которой обеспечивается класс точности осциллографа, не более 35 нс.

Смещение луча из-за дрейфа УВО:

в течение 30 минут не более 5 мВ (1 деление);

2,5 мВ (0,5 деления) при изменении напряжения сети 50 Гц на + 10 % от номинального.

Задержка изображения сигнала относительно начала развёртки на экране электронно-лучевой трубки не менее 40 нс.

Калибратор амплитуды и длительности обеспечивает выдачу 11 значений калибровочных напряжений (типа меандр): 0,02; 0,05; 0,1;

,2; 0,5; 1; 2; 5; 10, 20, 50 В с частотой следования 1000 Гц.

Предел допускаемой основной погрешности установки калибровочного напряжения не более + 1 % в нормальных условиях применения и не более + 2,5 % в рабочих условиях применения.

Частота следования импульсов (1000 + 100) Гц в нормальных условиях применения и (1000 + 25) Гц в рабочих условиях применения.

Предел допускаемой основной погрешности измерения амплитуды гармонических и импульсных сигналов в диапазоне частот от 0 до 10 МГц при размере изображения от 2 до 6 делений не превышает + 5 % в нормальных условиях применения и + 6 в рабочих условиях применения.

Блок развёртки обеспечивает 21 калиброванную длительность развёртки: 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1; 2; 5; 10, 20, 50 мкс/деление; 0,1; 0,2; 0,5; 1; 2; 5; 10, 20, 50 мс/деление.

Блок развёртки работает в автоколебательном и ждущем режимах и имеет однократный запуск.

Нелинейность рабочей части развёртки не превышает 5 %. При этом в рабочую часть развёртки не включаются начальный и оконченный участки развёртки, составляющие по 10 % от её длительности.

Предел допускаемой основной погрешности измерения временных интервалов во всём диапазоне развёртки (кроме растянутой) при размере изображения по горизонтали не менее 2 делений не превышает + 5 % в нормальных условиях применения и + 6 в рабочих условиях применения.

Предел допускаемой основной погрешности измерения временных интервалов в рабочей части растянутой развёртки не превышает + 5 % в нормальных условиях применения и + 10 в рабочих условиях применения.

Внутренняя синхронизация развёртки осуществляется:. Исследуемым сигналом при размахе изображения 4,8 мм (0,6 деления) в диапазоне частот гармонических сигналов от 10 Гц до 5 МГц, при размахе изображения 8 мм (1 деление) от 5 до 50 Мгц и импульсными сигналами обеих полярностей длительностью от 0,05 мкс до 1 с. В режиме автозапуска синхронизация развёртки осуществляется сигналами частотой не менее 30 Гц;. Сигналом питающей сети.

Внешняя синхронизация развёртки осуществляется гармоническими сигналами частотой от 10 Гц до 50 МГц при размахе напряжения сигнала от 0,5 до 30 В и импульсными сигналами обеих полярностей с длительностями от 0,05 мкс до 1 с при амплитуде напряжения сигнала от 0,5 до 30 в. В режиме автозапуска синхронизация развёртки осуществляется сигналами частотой не менее 30 Гц.

Регулировка перемещения луча по горизонтали обеспечивает смещение линии развёртки на значение не менее 32 мм вправо от начала и влево от конца шкалы.

Коэффициент отклонения усилителя горизонтального отклонения не более 0,32 В/деление.

Полоса пропускания усилителя горизонтального отклонения от 20 гц до 3 МГц на уровне 3 дБ относительно 400 гц.

Параметры входа усилителя горизонтального отклонения и входа схемы синхронизации:

Входное сопротивление (1 + 0,2) МОм;

Входная ёмкость, параллельная входному сопротивлению, не более 50 пФ;

Вход открытый и закрытый. Суммарное максимально допустимое постоянное и переменное напряжение при закрытом входе не превышает 300 В;

Входное сопротивление с внешним выносным делителем (100 + 20) кОм с параллельной ёмкостью не более 12 пФ.

Амплитуда пилообразного напряжения на гнезде развёртки не менее 6 В на нагрузке (20 + 2)кОм с параллельной ёмкостью (50 + 5) пФ.

Канал Z обеспечивает наблюдение яркостных меток при подаче на его вход среднеквадратического значения испытательного напряжения от 1,5 до 20 В в полосе частот от 20 Гц до 10 МГц.

Параметры входа Z:

Входное сопротивление (50 + 5) кОм;

Входная ёмкость, параллельная входному сопротивлению, не более 140 пФ.

Электрическая изоляция цепей питания между входом сетевого разъёма и корпусом осциллографа выдерживает без пробоя среднеквадратическое значение испытательного напряжения:

1 кВ в нормальных условиях;

450 В в условиях повышенной влажности;

375 В в условиях пониженного атмосферного давления.

Сопротивление изоляции цепей питания между входом сетевого разъёма и корпусом осциллографа не менее:

20 МОм в нормальных условиях;

5 МОм при повышенной температуре;

2 МОм при повышенной влажности.

Осциллограф сохраняет свои технические характеристики в пределах норм, установленных ТУ, при питании его от сети переменного тока:

Напряжением (220 + 22) В с частотой (50 + 0,5) Гц, 60 Гц и содержанием гармоник до 5%.

Напряжением (220 + 11) В, (115 + 5,75) В с частотой (400 + 10) Гц и содержанием гармоник до 5%.

Мощность, потребляемая осциллографом от сети питания при номинальном напряжении, не более 125 ВА.

Осциллограф обеспечивает свои технические характеристики в пределах норм, установленных ТУ после времени установления рабочего режима, равного 15 минут.

Осциллограф допускает непрерывную работу в рабочих условиях в течение 16 часов при сохранении свои технических характеристик в пределах норм, установленных ТУ.

Напряжение индустриальных радиопомех, создаваемых осциллографом, не превышают:

дБ на частотах от 0,15 до 0,5 МГц;

дБ на частотах от 0,5 до 2,5 МГц;

дБ на частотах от 2,5 до 30 МГц.

Осциллограф работоспособен при пониженном атмосферном давлении до 460 мм рт. ст. (до высоты около 5 км) и температуре окружающего воздуха (20 + 5) °С ( 293 + 5 К).

Наработка на отказ не менее 1500 ч. Срок службы осциллографа 7 лет. Технический ресурс 10000 ч.

.2 Назначение осциллографа С1-65А

Осциллограф универсальный С1 - 65А предназначен для исследования формы электрических сигналов путём визуального наблюдения и измерения их амплитудных и временных параметров в цеховых, лабораторных и полевых условиях эксплуатации.

Осциллограф может эксплуатироваться в следующих условиях:

температура окружающего воздуха от 243 К до 323 К (от минус 30 до плюс 50 °С);

относительная влажность окружающего воздуха до 98 % при температуре до 313 К (40 °С);

атмосферное давление (100 + 4) кПа (750 + 30 мм рт. ст.).

Осциллограф удовлетворяет требованиям ГОСТ 22261-76 и 9810 - 69.

По точности воспроизведения формы сигнала, точности измерения временных интервалов и амплитуд осциллограф С1 - 65А относится ко II классу ГОСТ 9810 - 69.

.3 Неисправности и ремонт осциллографа С1-65А

До начала поиска неисправностей необходимо проверить величины питающих напряжений и их пульсации. Проявления неисправностей питания могут быть самые разнообразные. Следует иметь в виду, что наводка на линии развертки сигналов с периодом 10 мс бывает не только при пульсациях питания, но и при нарушенном соединении с корпусом плат и экранов.

. Уменьшение, увсличение, или исчезновение сигнала на ЭЛТ при покачивании переключателя аттенюатора или появление продифференцированных импульсов вместо прямоугольных указывает на загрязнение контактов переключателя или дефект контактов (см. рис. 28).

Рисунок 28: Уменьшение, увсличение, или исчезновение сигнала на ЭЛТ

Чистка переключателей спиртом малоэффективна. Если детали покрыты лаком, краской, то их раствор в спирте после высыхания может даже ухудшить контакт. Для чистки контактов используется жидкость «Контакт-60», удобно наличие пульверизатора на баллоне. Аттенюатор можно не снимать. Возможна чистка кусочками канцелярской ре.шнки. При этом аттенюатор должен быть выпаян из схемы, кусочки резинки берутся миниатюрными плоскогубцами. Возможна чистка только подвижных частей контактов.

В отдельных случаях неподвижные части контактов согнуты, потеряли упругость. Они могут быть сняты высверливанием заклепки микродрелью и зачеканены.

. При вращении регулятора (Фи) сигнал изменяется по амплитуде, невозможна балансировка согласно инструкции - описанию осциллографа. Это признаки нарушения симметрирования УВО, который состоит из ряда симметричных относительно корпуса каскадов (см. рис. 29).

Рисунок 29: Изменение сигнала при вращении регулятора Ф

Неисправность обнаружиться при вращении регулятора «ф» и одновременном просмотре эпюр в симметричных точках схемы с помощью осциллографа. Можно последовательно разрывать цепи прохождения сигнала сразу в двусимметричных точках для исключения влияния неисправного каскада на исправный. Удобно определить локализацию неисправности (до или после линии задержки) путем выпайки линии задержки.

. Увеличен дрейф луча по вертикали. Линия развертки уходит вверх или вниз за несколько минут. Неисправность локализируется с помощью измерений постоянных напряжений последовательно от входного каскада в симметричных относительно корпуса точках схемы. Одна из возможных причин неисправности - увеличенный и нестабильный ток одного из входных полевых транзисторов.

. Регулировка переходной характеристики подстроечными элементами невозможна. Неисправность обнаруживается во время проверки осциллографа по И1-9, И1-14, И1 15 при подаче на вход осциллографа испытательного импульса с коротким фронтом. Необходимо снять линию задержки и размять ее по всей длине руками. При этом уменьшится распределенная емкость линии задержка. Через 1 - 2 года эту операцию придется повторить.

. Нет развертки. Прежде всего, необходимо убедится с помощью осциллографа (с делителем 1:10), имеются ли симметричные сигналы пилообразной формы и амплитуды, близкой к напряжению питания выходного каскада У ВО на горизонтально отклоняющих пластинах ЭЛТ. Если сигналы есть, то развертка может отсутствовать на ЭЛТ по следующим причинам: из за неисправности схемы подсвета (необходимо проверить наличие и амплитуду сигнала подсвета на выходе схемы подсвета). При этом следует иметь в виду, что щуп осциллографа должен подключаться до разделительного конденсатора, установленного между схемой подсвета и электродом ЭЛТ, находящимся под высоким напряжением. Наличие импульса подсвета на электроде ЭЛТ можно посмотреть на внешнем разделительном высоковольтном конденсаторе; из-за неисправности схемы УВО (луч ушел» по вертикали за пределы экрана). Этот дефект диагностируется отключением УВО от вертикально-отклоняющихся пластин.

При отсутствии пилообразного сигнала на ЭЛТ производится ремонт схемы развертки, синхронизации, усилителя горизонта отклонения.

Схему синхронизации и запуска (см. рис. 30) развертки можно проверить по эпюрам. Следует иметь в виду, что сигнал для запуска триггера развертки (схемы, управляющей генератором развертки) «обостряется» дифференцирующим трансформатором и увидеть этот короткий импульс можно только на осциллографе с полосой пропускания не менее 50 МГц, при частоте сигнала более 200 кГц и максимальной яркости.

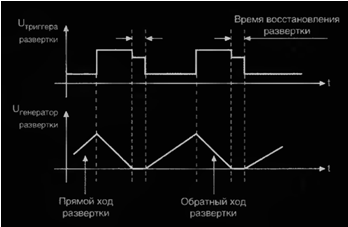

Форма сигнала триггера развертки и генератора развертки должна быть, как на рисунке выше (см. рис. 29)

Рисунок 30: Схема синхронизации и запуска

На эпюрах полярность и амплитуда сигналов различны в разных типах приборов. Следует обратить внимание на наличие «ступеньки» сигнала триггера развертки, длительность которой определяет время восстановления схемы развертки. Наличие «ступеньки» определяет исправную работу схемы.

Если сигнал с генератора развертки отсутствует, а сигнал на запуск триггера развертки имеется, лучше всего проверить режимы транзисторов и микросхем каскадов триггера развертки, генератора развертки, восстановления и блокировки по постоянному току, так как в схеме много обратных связей и неисправность в любой части схемы ведет к неработоспособности последней. Чаще всего оказываются неисправны туннельные диоды или полевой транзистор генератора развертки.

. При покачивании переключателя развертки изменяется длительность развертки. Необходим ремонт, аналогичный ремонту переключателя аттенюатора.

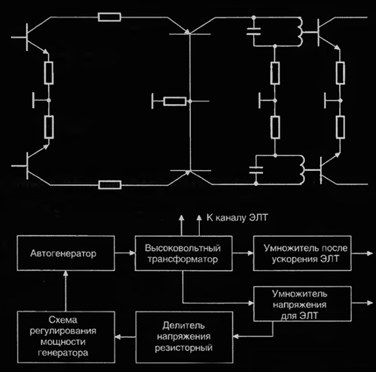

. Если в неисправном осциллографе имеются все напряжения с высоковольтного преобразователя, измеренные на панельке ЭЛТ, имеется пила развертки и импульс подсвета достаточной амплитуды, напряжение между вертикально-отклоняющими пластинами при среднем положении «ф» равно нулю - неисправна ЭЛТ.

Внешние признаки неисправности ЭЛТ - трещины, белый налет на стекле изнутри (потеря вакуума), наличие в баллоне мелких частиц.

В некоторых случаях не удается добиться в работоспособном осциллографе плавной регулировке яркости и качественной фокусировки, хотя напряжения на ЭЛТ в норме. Смена ЭЛТ позволяет получить качественную работу прибора.

После ремонта необходима подстройка прибора по погрешностям и поверка. Для этого нужны калибраторы осциллографов И1-9, И1-14, 141-15 и т.д.

ГЛАВА 3. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ СЛЕСАРЯ КИПА

.1 Общие требования безопасности

. К самостоятельной работе слесарем КИП и А допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, вводный инструктаж, первичный инструктаж, обучение и стажировку на рабочем месте, проверку знаний требований охраны труда, имеющие группу по электробезопасности не ниже III и соответствующую квалификацию согласно тарифно-квалификационного справочника.

. Слесарь КИП и А обязан:

.1. Выполнять только ту работу, которая определена рабочей инструкцией;

.2. Выполнять правила внутреннего трудового распорядка;

.3. Правильно применять средства индивидуальной и коллективной защиты;

.4. Соблюдать требования охраны труда;

.5. Немедленно извещать своего непосредственного или вышестоящего руководителя о любой ситуации, угрожающей жизни и здоровью людей, о каждом несчастном случае, происшедшем на производстве, или об ухудшении состояния своего здоровья, в том числе о проявлении признаков острого профессионального заболевания (отравления);

.6. Проходить обучение безопасным методам и приемам выполнения работ и оказанию первой помощи пострадавшим на производстве, инструктаж по охране труда, проверку знаний требований охраны труда;

.7. Проходить обязательные периодические (в течение трудовой деятельности) медицинские осмотры (обследования), а также проходить внеочередные медицинские осмотры (обследования) по направлению работодателя в случаях, предусмотренных Трудовым кодексом и иными федеральными законами.

.8. Уметь оказывать первую доврачебную помощь пострадавшим от электрического тока и при других несчастных случаях;

.9. Уметь применять средства первичного пожаротушения;

При обслуживании действующих контрольно-измерительных установок, ремонте первичных устройств и соединительных линий, а также при проверке и регулировке приборов на месте установки или в мастерской КИП и А на слесаря КИП и А возможны воздействия следующих опасных и вредных производственных факторов:

поражение электрическим током;

отравление токсичными парами и газами;

термические ожоги;

механические травмы;

опасность падения с высоты.

Слесарь КИП и А должен быть обеспечен спецодеждой, спецобувью и другими средствами индивидуальной защиты в соответствии с Типовыми отраслевыми нормами бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты и Коллективным договором.

Кроме того, при работе с электрооборудованием слесарь КИП и А должен быть обеспечен основными и дополнительными защитными средствами, обеспечивающими безопасность его работы (диэлектрические перчатки, диэлектрический коврик, инструмент с изолирующими рукоятками, переносные заземления, плакаты и т.д.).

. В случаях травмирования или недомогания необходимо прекратить работу, известить об этом руководителя работ и обратиться в медицинское учреждение.

. Приборы, используемые для измерения, автоматического контроля и регулирования параметров, должны соответствовать классу пожаро- и взрывоопасной зоны, группе и категории взрывоопасных смесей.

Безопасность эксплуатации приборов автоматики, находящихся в пожароопасных и взрывоопасных зонах, должна обеспечиваться наличием соответствующих средств защиты.

.2 Требования безопасности перед началом работы

. Одеть спецодежду и спецобувь. Спецодежда должна быть застегнута, не должна иметь свисающих концов. Обувь не должна иметь стальных гвоздей и подков.

. Проверить наличие и исправность защитных средств, приспособлений и инструментов, применяемых в работе.

. Получить задание от непосредственного руководителя работ.

. Все работы по монтажу, проверке, регулировке, снятию для ремонта и установке КИП и А, работы в цепях схем автоматического и дистанционного управления в зависимости от вида и характера работ должны быть оформлены нарядом-допуском на производство работ повышенной опасности (в дальнейшем - "наряд-допуск"), распоряжением или записью в журнале производства работ с перечнем работ, выполняемых в порядке текущей эксплуатации.

. Все работы, выполняемые слесарем КИП и А, должны фиксироваться в оперативном журнале или журнале производства работ.

. Для подготовки рабочего места при работах на электрооборудовании со снятием напряжения необходимо:

после согласования с оперативным персоналом произвести вместе с ним необходимые отключения (переключения) и принять меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационной аппаратуры;

на приводах ручного и на ключах дистанционного управления коммутационной аппаратуры вывесить запрещающие плакаты; проверить отсутствие напряжения на токоведущих частях; вывесить предупреждающие и предписывающие плакаты, оградить при необходимости рабочее место и оставшиеся под напряжением токоведущие части.

. При необходимости производства каких-либо работ в цепях или на аппаратуре релейной защиты, электроавтоматики и телемеханики при включенном основном оборудовании должны быть приняты меры против его случайного отключения.

. Перед началом любых ремонтных работ на действующем технологическом оборудовании и трубопроводах слесарь КИП и А обязан согласовать эти работы с оперативным персоналом. Ремонт можно производить только после отключения приборов автоматического контроля и регулирования от оборудования и трубопроводов путем перекрытия запорных вентилей на соединяющих их линиях. В местах отключения необходимо вывесить предупреждающие плакаты.

.3 Требования безопасности во время работы

. Работа в цепях устройств релейной защиты, электроавтоматики и телемеханики должна производиться по исполнительным схемам. Работа без схем запрещена.

. При работах в устройствах КИП и А необходимо пользоваться слесарно-монтажным инструментом с изолирующими рукоятками.

. Запрещается установка и пользование контрольно-измерительными приборами:

не имеющими клейма, с просроченным клеймом или без свидетельства о поверке;

не отвечающими установленной точности измерения;

поврежденными и нуждающимися в ремонте и поверке.

. При выполнении работ в электроустановках со снятием напряжения проверять его отсутствие необходимо указателем напряжения заводского изготовления, исправность которого перед применением должна быть установлена приближением к токоведущим частям, расположенным поблизости и заведомо находящимся под напряжением.

. Если на месте работ имеется разрыв электрической цепи, то отсутствие напряжения проверяется с обеих сторон разрыва.

. Проверять аппаратуру, реле и приборы под напряжением в сырых или не отапливаемых помещениях следует в диэлектрических галошах или стоя на диэлектрическом коврике.

. Не разрешается эксплуатировать средства автоматики при неисправности электрических сетей питания приборов и сетей, соединяющих первичные приборы со вторичными.

. Для обеспечения безопасности работ, проводимых в цепях измерительных приборов и устройств релейной защиты, все вторичные обмотки измерительных трансформаторов тока и напряжения должны иметь постоянное заземление.

. Запрещается использовать в качестве заземлителей и заземляющей проводки технологические трубопроводы, содержащие горючие и взрывоопасные жидкости, а также трубопроводы, покрытые изоляцией для защиты от коррозии.

. При работах в цепях трансформаторов напряжения с подачей напряжения от постороннего источника необходимо снять предохранители со стороны высшего и низшего напряжения и отключить автоматы от вторичных обмоток.

.4 Требования безопасности по окончании работ

. Удалить временные ограждения и снять предупреждающие и запрещающие плакаты.

. Убрать рабочее место.

Нефтепродукты, разлитые при вскрытии на ремонт или отсоединении приборов от технологического оборудования или трубопроводов, должны быть убраны, а место, залитое нефтепродуктами, засыпано песком или промыто водой с помощью шланга.

Пропитанный нефтепродуктами песок убрать в отведенное приказом по объекту МНПП место.

. При разливе этилированного бензина для обезвреживания загрязненных полов и почвы следует применять дегазаторы: дихлорамин (3%-ный раствор в воде или 1,5%-ный раствор в керосине) или хлорную известь в виде кашицы (одна часть сухой хлорной извести на 2-3 части воды). Металлические поверхности необходимо обмыть растворителями.

. Установить на место постоянные ограждения.

. После согласования с оперативным персоналом произвести необходимые включения (переключения).

. Оформить окончание работ записью в оперативном журнале.

. Снять спецодежду и спецобувь и убрать в установленное место.

Заключение

В современной лаборатории в настоящее время обязательным атрибутом является осциллограф. Но также осциллография представлена очень широким набором приборов с различными характеристиками.

Целью моей выпускной работы было более подробно описать осциллографы, рассмотреть их классификацию и разъяснить технику безопасности при работе слесаря Контрольно-Измерительных приборов и автоматики

Были поставлены и выполнены следующие задачи: более подробно описаны осциллографы, рассмотрена их классификация и объяснена техника безопасности при работе слесаря Контрольно-Измерительных приборов и автоматики.

Список источников

1. Техническое описание и инструкция по эксплуатации, Альбом № 1, 2.044.042-06 ТО, 106 стр.

2. <http://www.znakcomplect.ru/poleznosti/example/trebovaniya-bezopasnosti/texnika-bezopasnosti-pri-rabote-s-oscillografom.html>.

. <http://www.etalonpribor.ru/oscillograph/product/s1-65_ostsillograf/>

. <http://www.astena.ru/news_osc.html>

. Книга: Осциллограф - ваш помощник (как работать с осциллографом), Автор: Иванов Б.С., Издательство: МП Символ-Р, Радио, Страниц: 64, Год издания: 1991

. <http://www.pribor.net.ua/index.php?idname=50800>

. Книга: Как работать с осциллографом, Автор: Новопольский В. А., Серия: Массовая радио библиотека. Выпуск 958, Издательство: Энергия, Год: 1978, Страниц: 138

.http://www.radioradar.net/articles/technics_measurements/digital_oscilloscope_ipribor.html

. <http://www.znakcomplect.ru/dokumenty2/example/instrukciiya-po-oxrane-truda-dlya-slesarya-po-obsluzhivaniyu-kip-i-a.html>

. <http://ohranatruda.ru/ot_biblio/instructions/165/145936/>
