Решение тактической задачи по тушению пожара на объекте

Решение тактической задачи по тушению пожара на объекте

МЧС России

Сибирская пожарно-спасательная академия -

филиал Санкт-Петербургского университета

Государственной противопожарной службы

Курсовой проект

Решение тактической задачи по тушению пожара на объекте

Выполнил:

Колесников А.С.

Курсант 4-го курса

Учебная группа ПБ-43

Вариант №51

Научный руководитель

майор внутренней службы

Москвин Н.В.

Железногорск - 2013

Содержание

Задание на курсовое проектирование

Оперативно-тактическая характеристика объекта

Расписание выездов пожарных подразделений

Схема наружного водоснабжения (формат А4)

Тактический замысел

Введение

. Определение высоты расположения нейтральной зоны

2. Расчет параметров пожара на момент сообщения в пожарную охрану

3. Определение параметров пожара на момент прибытия первого подразделения

. Определение параметров пожара на момент введения сил и средств первого подразделения

. Расчет сил и средств для тушения пожара

. Расчет параметров пожара по установленному расчетом сил и средств повышенному рангу пожара

. Организация тушения возможного пожара первым РТП

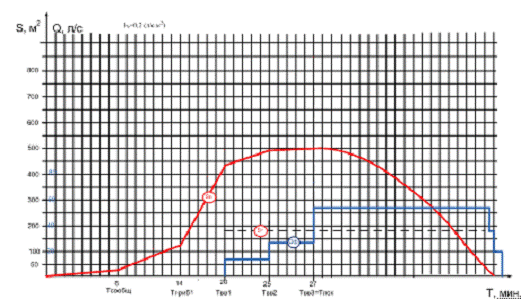

. Совмещённый график тушения условного пожара

Литература

Задание на курсовое проектирование

Учебная группа №ПБ-43

Слушатель 4 курса

Колесников А.С.

Цель курсового проекта - решить пожарно-тактическую задачу по тушению пожара в сельской библиотеке

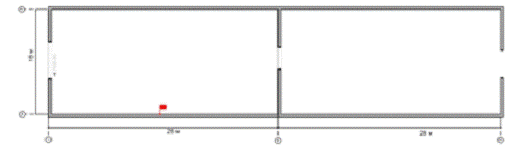

Оперативно-тактическая характеристика объекта

Расписание выездов пожарных подразделений

Номер варианта расписания выездов подразделений на пожары соответствует последней цифре номера зачетной книжки.

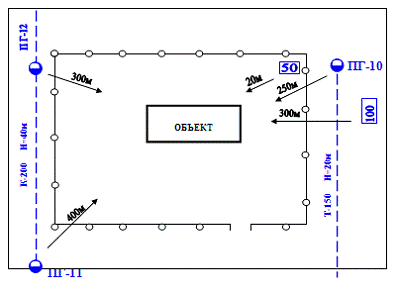

Схема наружного водоснабжения (формат А4)

Тактический замысел

В сельской библиотеке, в результате неисправности электрооборудования произошло короткое замыкание электрических кабелей, начался пожар. По стеллажам и книгам огонь начал распространяться по помещению, создалась угроза распространения в соседнее помещение. Происходит задымление соседнего помещения, создалась угроза для людей находящихся в соседнем помещении.

Сигнал о срабатывании пожарной сигнализации в архиве поступил на ЕДДС в 11 часов 46 минут. Дежурным персоналом по телефону передана информация о возгорании в библиотеке, принимаются меры по организации эвакуации людей, тушение возникшего пожара первичными средствами. Осуществляются действия, предусмотренные инструкциями на случай пожара (ЧС). В помещении имеется сигнализация.

Диспетчером ЕДДС передано сообщение о загорании во все службы жизнеобеспечения, необходимые при проведении аварийно-спасательных работ и тушению пожара (скорую помощь, воинскую часть, энергослужбу).

Прибытие первого подразделения 12 часов 00 минут.

В помещении библиотеки находятся деревянные стеллажи, очень большая загрузка архивными документами. Короткое замыкание произошло от неисправной электропроводки, загорелся стеллаж в центре помещения возле стены.

Время года декабрь, температура наружного воздуха -20 градусов С, направление ветра северо-восточное 5 м/с.

Введение

января 2006 года, в 12 часов 16 минут по местному времени, на Единую дежурную диспетчерскую службу г. Владивостока поступило сообщение о пожаре в девятиэтажном административном здании по адресу: проспект Красного Знамени, дом 59. Хроника развития событий: 12 час. 23 мин. - прибыло первое пожарное подразделение в составе отделения из шести человек на пожарной автоцистерне. Происходило интенсивное открытое горение в двух оконных проемах 6 этажа здания. К этому времени верхние этажи здания были сильно задымлены, находящиеся в них люди оказались отрезанными от эвакуационных путей, и из окон просили о помощи. Их спасение было возможным только по автолестницам (натяжные полотна используются при эвакуации людей до третьего этажа). Начальником караула было принято решение о вызове дополнительных сил и средств. Пожару присвоен ранг №3. 12 час. 26 мин. - прибыло два отделения с автоцистерной и автолестницей с высотой подъема 50 метров. 12 час. 40 мин. - на месте пожара сосредоточено 22 пожарные автоцистерны, 5 автолестниц, 1 коленчатый автоподъемник, 1 автомобиль рукавный, автомобили аварийно-спасательной и газодымозащитной службы. Оперативные действия подразделений, особенно по установке автолестниц, сковывали автомобили, находящиеся на несанкционированной парковочной площадке возле здания. Для организации спасения людей и тушения пожара на первом этапе пожарным подразделениям пришлось вместе с населением расчищать прилегающую к зданию территорию. Для тушения пожара активно использовалась система внутреннего противопожарного водоснабжения. В спасении людей участвовало 135 сотрудников государственной противопожарной службы, 11 бригад скорой помощи. 13 час. 55 мин. - пожар локализован. 18 час. 04 мин. - пожар ликвидирован. В результате оперативных действий на пожаре спасено 102 человека, в том числе 86 человек с использованием механических лестниц. Ликвидировано горение на 6, 7 и 8 этажах на общей площади 600 квадратных метров. При пожаре погибло 9 человек. Получили травмы и были госпитализированы 13 человек. МОСКВА, 19 октября 2011 года - РИА Новости. Возгорание в центре Москвы в административном здании, где расположены информационное агентство Интерфакс и несколько ресторанов, ликвидировано, люди не пострадали, сообщил РИА Новости представитель пресс-службы столичного управления МЧС.

В пятницу, 18 ноября 2011 года, в Москве на улице Верхняя Масловка произошел пожар в административном здании. В результате возгорания на четвертом этаже пятиэтажки один человек погиб. (#"785532.files/image003.gif">

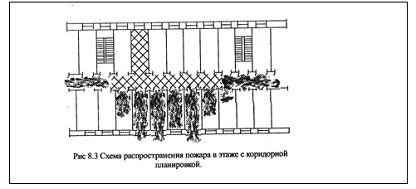

Развитие пожара в здании в целом выражается в распространении огня и продуктов горения из одного помещения в другое различными путями и в выгорании сгораемых материалов.

В зависимости от места возникновения пожара в зданиях можно выделить три наиболее типичные схемы распространения огня и продуктов горения (рис.8.2).

Первая схема может быть при возникновении пожара в подвальном помещении или в первом этаже здания без подвала.

Вторая схема характерна для случая возникновения пожара в этажах выше первого.

Третья схема присуща возникновению пожаров в чердачных помещениях, а, при их отсутствии, в верхних этажах здания.

Прогнозирование и оценка пожарной обстановки в зданиях.

Прогнозирование и оценка пожарной обстановки в зданиях выражается в определении основных параметров пожара во времени и пространстве.

Вначале проводится оценка и прогнозирование обстановки в горящем помещении (помещениях), а затем переходят к анализу возможной ее динамики с учетом влияния параметров сосредоточения и введения сил и средств.

Во всех случаях при тушении пожаров в зданиях прогнозируются три параметра развития пожара:

площадь пожара;

температурный режим в объеме горящего помещения (помещений);

газообмен при развитии пожара в помещении (помещениях).

При прогнозировании площади пожара в данном помещении основным параметром, определяющим ее величину во времени, является линейная скорость распространения горения vл, м/мин, которая является функцией пожарной нагрузки qп, коэффициента условий газообмена Кг и высоты помещений h:

При прогнозировании температуры необходимо иметь в виду, что в процессе свободного развития пожара может быть: нарастание температуры, установившийся режим и снижение температуры.

При пожарах в многоэтажных зданиях I, II, III степеней огнестойкости преобладающим направлением распространения огня можно также считать горизонтальное и внутри конструкции с воздушными прослойками, особенно при коридорной системе. Однако в этих зданиях огонь может распространяться в выше- и нижерасположенные помещения по отношению к горящему, через различные отверстия в стенах и перекрытиях, по шахтам лестничных клеток и лифтов, по вентиляционным каналам.

Руководитель тушения пожара, ориентируясь на нормативный предел огнестойкости, иногда (при большом нормативном пределе огнестойкости) не выделяет силы и средства на защиту конструкций, которые фактически оказываются в более жестких условиях, чем предусмотрено нормами, и могут потерять несущую способность.

При определении поведения строительных конструкций в реальных условиях нужно знать характерные признаки, предшествующие обрушению конструкций.

Так, например, обрушению железобетонных конструкций обычно предшествует образование прогиба и трещин. Обрушение деревянных конструкций, защищенных слоем штукатурки, предшествует отслаивание штукатурки и т.д.

На строительные конструкции могут воздействовать различные динамические и статические временные нагрузки (падение вышележащих конструкций, ударная волна, образующаяся при взрыве, скопление личного состава, большое количество воды и т.д.).

Исходя из всех факторов, определяющих процесс развития пожара по различным схемам, можно сделать следующие выводы: наибольшая площадь пожара и зона задымления возможна при развитии пожара в здании по первой и второй схемам, наименьшая - по третьей. При этом общая площадь пожара в здании определяется как сумма площадей во всех горящих помещениях.

Как показывает практика борьбы с пожарами в зданиях после распространения огня в вертикальном направлении (вверх), огонь начинает преимущественно распространяться по помещениям этажей. При этом характер распространения огня в помещениях этажей, как правило, будет односторонним или двусторонним. В некоторых случаях вначале огонь может распространяться во все стороны (по кругу) или в каком-либо углу. Но с течением времени характер распространения огня станет односторонним или двусторонним. При этом ширина фронта распространения огня будет равна ширине помещения, в котором распространяется огонь. Схемы распространения пожара приведены на (рис.8.3 и 8.4)

Средства, способы и приемы тушения пожаров.

При тушении пожаров в помещениях первой группы для прекращения горения могут быть использованы все огнетушащие вещества (вода, пена, негорючие пары и газы и т.д.). Прекращение горения в объеме помещений этой группы осуществляется подачей огнетушащих веществ на горящие поверхности, введением негорючих паров и газов или заполнением помещений водой и пеной (табл. 8.2.).

При тушении пожаров в помещениях второй группы в основном используются вода и пена. Негорючие пары и газы не могут быть применены потому, что помещения этой группы могут быть большими по объему (более 500 м3) и иметь значительный коэффициент утечки.

Степень возможности применения тех или иных огнетушащих веществ при тушении пожаров в помещениях определяются не только тем, что они, с точки зрения физико-химической сущности, могут создавать условия для прекращения горения, но и технико-экономическими и тактическими показателями.

Практика тушения пожаров показывает, что с точки зрения технико-экономических и тактических показателей наиболее эффективными огнетушащими веществами в помещениях первой и второй группы являются вода и пена.

Для подачи воды или пены, как правило, используются основные пожарные автомобили (автоцистерны, автонасосы).

Основным видом боевых действий подразделений по их характеру при тушении пожаров в зданиях является решительное и непрерывное наступление на огонь (наступательные действия) до полной его ликвидации. Во многих случаях подразделения могут защищать негорящие поверхности и конструкции (защитные действия) от агрессивного воздействия тепла.

Боевые действия могут осуществляться следующими способами:

сосредоточением и введением сил и средств только по линии фронта распространения огня с последующим наступлением на огонь на всю глубину помещения;

сосредоточением и введением сил и средств по фронту распространения с последующим наступлением на огонь от периферии к центру площади пожара по всем направлениям;

подготовительной атакой на пожар.

Для тушения пожаров в помещениях могут быть использованы стволы РСК-50, PC-50, PC-70 и лафетные.

Стволы РСК-50 и PC-50 целесообразно применять в помещениях второй группы при их высоте до 6 м (например, в этажах помещений). Это объясняется тем. что относительно небольшие размеры помещений ограничивают маневренность действий струй. Ствол PC-50, РСК-50, как известно, является наиболее маневренным, поэтому коэффициент использования воды, подаваемой стволом PC-50, РСК-50 для создания условий прекращения горения, будет наивысшим.

В помещениях первой и второй группы высотой более 6 м целесообразно применять стволы PC-70 и лафетные стволы. В помещениях первой группы высотой до б м не рекомендуется применять стволы PC-50, РСК-50 потому, что в этих помещениях площадь пожара может быть весьма значительной, а целесообразнее использовать более мощные стволы, имеющие большую длину струи.

В помещениях же первой и второй группы высотой более 6 м возникает необходимость подачи воды на значительные расстояния по высоте, что можно осуществить с помощью стволов PC-70 и лафетных. Не исключена возможность применения стволов PC-50 во всех помещениях, особенно когда прибывшие подразделения застают пожар в первой фазе его развития.

При осуществлении защитных действий в процессе тушения пожаров в помещениях используются, как правило, стволы PC-50.

Действия подразделений по осуществлению необходимых условий локализации будут усложняться наличием дыма в помещениях. Более того, задымление при тушении пожара, пожалуй, является основным препятствием проникновения ствольщиков к зоне горения. Поэтому для ствольщиков при тушении пожаров в помещениях нужно создавать так называемую рабочую зону, под которой понимается часть пространства в помещении, где ствольщик может работать. Это пространство будит находиться всегда ниже нейтральной зоны, т.е. там, где давление будет ниже атмосферного и куда будет поступать наружный чистый воздух. Величина этого пространства по высоте от пола помещения может быть 1,5 - 2 м. Следовательно, для того, чтобы создать рабочую зону для ствольщика, необходимо обеспечить повышение нейтральной зоны.

Организация спасательных работ при пожарах в зданиях с массовым пребыванием людей

Здания с массовым пребыванием людей это здания, в которых одновременно находится 50 и более человек.

Коридоры в зданиях с массовым пребыванием людей являются основными горизонтальными коммуникациями, обеспечивающими связь между помещениями в пределах этажа, а также путями движения из помещений к лестницам.

В реальных условиях пожара основными факторами, вызывающими потерю сознания или смерть людей, являются: прямой контакт с пламенем, высокая температура, недостаток кислорода, наличие в дыму окиси углерода и других токсичных веществ, механические воздействия. Наиболее опасны недостаток кислорода и наличие токсичных веществ, т.к. около 50 - 60% смертей при пожарах происходит от отравления и удушья.

Опыт показывает, что в закрытых помещениях снижение концентрации кислорода в отдельных случаях возможно по истечении 1 - 2 мин с начала возникновения пожара.

Особую опасность для жизни людей на пожарах представляет воздействие на их организм дымовых газов, содержащих токсичные продукты горения и разложения различных веществ и материалов. Так, концентрация окиси углерода в дыме в количестве 0,05% является опасной для жизни людей.

В некоторых случаях дымовые газы содержат сернистый газ, окислы азота, синильную кислоту и другие токсичные вещества, кратковременное воздействие которых на организм человека даже в небольших концентрациях (сернистый газ 0,05; окислы азота 0,025%; синильная кислота 0,2%) приводит к смертельному исходу.

Чрезвычайно высока потенциальная опасность для жизни человека продуктов горения синтетических полимерных материалов.

Опасные концентрации могут образоваться даже при термическом окислении и разрушении небольших количеств синтетических полимерных материалов.

С учетом того, что синтетические полимерные материалы составляют в современных помещениях более 50% всех материалов, нетрудно заметить, какую опасность они представляют для людей в условиях пожара.

Реальная угроза для жизни людей в зданиях повышенной этажности еще более возрастает. Как показали исследования и имевшие место пожары в зданиях повышенной этажности, продукты горения распространяются по этажам здания в течение 2-3 мин. В то же время для эвакуации людей из такого здания, даже при нормальных условиях, требуется не менее 10-15 мин, а то и более.

Опасно для жизни людей также воздействие на них высокой температуры продуктов горения не только в горящем, но и в смежных с горящим помещениях. Превышение температуры нагретых газов над температурой человеческого тела в таких условиях приводит к тепловому удару. Уже при повышении температуры кожи человека до 42 - 46°С появляются болевые ощущения (жжение). Температура же окружающей среды 60-70°С является опасной для жизни человека, особенно при значительной влажности и вдыхании горячих газов, а при температуре выше 100°С происходит потеря сознания и через несколько минут наступает смерть.

Не менее опасной, чем высокая температура, является воздействие теплового излучения на открытые поверхности тела человека. Так тепловое облучение интенсивностью 1,1-1,4 кВт/м2 вызывает у человека те же ощущения, что и температура 42-46°С.

Еще большей опасности подвергаются люди при непосредственном воздействии пламени, например, когда огнем отрезаны пути спасения. В некоторых случаях скорость распространения пожара может оказаться настолько высокой, что застигнутого пожаром человека спасти очень трудно или невозможно без специальной защиты (орошение водой, защитная одежда). К серьезным последствия приводит и загорание одежды на человеке. Если своевременно не сбить пламя с одежды, то человек может получить ожоги, которые обычно вызывают смерть.

Наконец, большой опасностью при пожаре является паника, представляющая собой внезапный, безотчетный, неудержимый страх, овладевающий массой людей. Она возникает от неожиданно появившейся опасности. Люди сразу ставятся перед лицом грозной стихии, сознание и воля подавляются впечатлением от пожара, невозможностью сразу же найти выход из создавшегося положения.

Для спасания людей в первую очередь выбирают кратчайшие и наиболее безопасные пути.

Способы спасания людей определяются в зависимости от обстановки на пожаре и состояния людей, которые нуждаются в помощи. Основными способами спасания людей являются: самостоятельный выход людей; вывод людей в сопровождении пожарных; вынос людей; спуск спасаемых с высоты.

В большинстве случаев, заметив опасность, люди выходят из помещений еще до прибытия пожарных подразделений самостоятельно.

Когда пути спасания задымлены или не известны спасаемым и, кроме того, состояние и возраст спасаемых вызывают сомнение в возможности самостоятельного выхода из опасной зоны (люди находятся в состоянии сильного нервного возбуждения или это дети, больные, престарелые), то организуют вывод спасаемых.

По прибытии к месту вызова РТП должен немедленно установить связь с обслуживающим персоналом объекта и получить сведения о наличии людей в горящих и смежных с ними помещениях (иногда эти сведения поступают при приеме сообщения о пожаре), после чего провести тщательную разведку задымленных помещений.

Разведка выясняет наличие опасности для жизни людей, их местонахождение и способность самостоятельно передвигаться; пути и способы спасания;

последовательность проведения спасательных работ; возможность угрозы огня и дыма путям спасания; наличие сил и средств для спасания людей; наличие обслуживающего персонала, который можно привлечь к спасательным работам;

меры, принятые для спасания до прибытия пожарных подразделений; определяет места для размещения спасенных людей (особенно в зимнее время).

В зависимости от обстановки разведка может проводиться в нескольких направлениях.

Проверку помещений проводят во всех случаях, ее прекращают только после тщательного осмотра, убедившись в отсутствии людей в горящем здании.

На основании данных, полученных в ходе разведки пожара, РТП принимает решение и отдает необходимые распоряжения по спасанию людей. При этом возможны различные варианты действия подразделений:

если на пожар прибыло достаточное количество сил и средств и имеется необходимость проведения спасательных работ, РТП обязан немедленно организовать спасание людей. При этом РТП должен лично возглавить спасательные работы, в то же время руководя тушением пожара;

если людям угрожает огонь и пути спасания отрезаны или могут быть отрезаны огнем, подача стволов для обеспечения спасания людей обязательна;

если на пожар прибыло достаточное количество сил и средств и прямой угрозы для жизни людей нет, а РТП уверен, что пожар может быть быстро потушен введенными на путях распространения огня стволами, и при этом обеспечена безопасность для людей, действия подразделений направляются на предупреждение паники и одновременное тушение пожара;

в случаях, когда сил и средств для одновременного проведения работ по тушению пожара и спасанию людей недостаточно, весь личный состав прибывших пожарных подразделений может быть направлен на спасательные работы с последующим тушением пожара. Подача стволов для обеспечения спасания людей в этом случае обязательна как в местах, где людям непосредственно угрожает огонь, так и для спасания, из мест где возможно распространение пожара.

В практике работы подразделений пожарной охраны но спасанию людей в зависимости от обстановки на пожаре могут быть применены и другие варианты действий.

Очередность спасания определяется не числом людей, а степенью опасности для их жизни. В первую очередь спасают людей из наиболее опасных мест. При одинаковой степени опасности сначала спасают детей, больных и престарелых.

Во всех случаях, когда проводятся спасательные работы, РТП должен одновременно с развертыванием сил и средств вызвать скорую медицинскую помощь. До прибытия на пожар медицинского персонала первую помощь пострадавшим должен оказать личный состав пожарных подразделений.

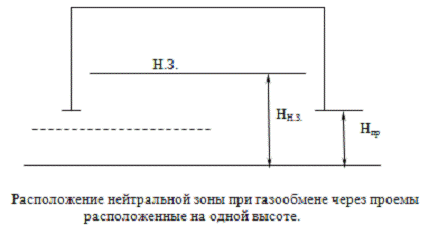

1. Определение высоты расположения нейтральной зоны

При открытых нижних проемах, т.е. когда они являются приточно-вытяжными, расположение нейтральной зоны определяют по формуле:

где: H_пр - высота наибольшего проема, м;

ρ_в, ρ_пг - плотность соответственно атмосферного воздуха и газообразных продуктов горения, кг/м³

= 1,214м

Из таблицы (5) берем соответствующую температуру, плотность воздуха 1,453 кг/м3, плотность продуктов сгорания 0,748 кг/м3.

2. Расчет параметров пожара на момент сообщения в пожарную охрану

Линейная скорость распространения горения, V_л (м/мин.)

Административные здания 1,01,5

Библиотеки, книгохранилища, архивохранилища 0,51,0

При определении размеров возможного пожара линейную скорость распространения горения в первые 10 минут от начала возникновения пожара необходимо принимать половинной от табличного значения (0,5V_л).

Путь, пройденный огнем L, (м)

если t_1.£10 минут:

L=0,5V_лt_1. [м]

Определение площади пожара S_п, (м²);

Форма пожара - полукруг 180^o:

S_п =, [м²],

S_п ==14,1 [м²].

Определение периметра пожара.P_п, (м)

Р_п = pL + 2L [м];

Р_п = 3,143 + 2х3=15,4[м]

Определение фронта пожара. Ф_п, (м);

Ф_п = pL , [м] Ф_п = 3,143 =9,42[м]

Определение скорости роста площади пожара. V_s, (м²/мин.);

V_s = , [м²/мин.],

V_s = = 2,35[м²/мин.],

Определение скорости роста периметра пожара. V_р,. (м/мин.)

V_р = , [м/мин.] - при круговой и угловой форме площади пожара;

V_р = =2,56 [м/мин.]

Определение скорости роста фронта пожара. V_ф, (м/мин.).

V_{ф =} , [м/мин.]

V_{ф =} =1,57 [м/мин.]

3. Определение параметров пожара на момент прибытия первого подразделения

Определение времени прибытия первого подразделения.

t_приб.1=t_д.с.+t_сб.+t_сл.1, [мин.]

t_приб.1=6_.+1_.+7=14 [мин.],

Определение пути, пройденного огнём.

L=5V_л+V_л(t_св-t₁)[м]

L=5х1+14 =9 [м]

Определение площади пожара S_п, (м²);

Форма пожара - полукруг 180^o:

S_п =, [м²],

S_п == 127,17 [м²].

Определение периметра пожара.P_п, (м)

Р_п = pL + 2L [м];

Р_п = 3,149 + 2х9= 46,26 [м]

Определение фронта пожара. Ф_п, (м);

Ф_п = pL , [м] Ф_п = 3,149 = 28,26 [м]

Определение скорости роста площади пожара. V_s, (м²/мин.);

V_s = , [м²/мин.],

V_s = =9,08 [м²/мин.],

Определение скорости роста периметра пожара. V_р,. (м/мин.)

V_р = , [м/мин.] - при круговой и угловой форме площади пожара;

V_р = =3,3 [м/мин.]

Определение скорости роста фронта пожара. V_ф, (м/мин.).

V_{ф =} , [м/мин.]

V_{ф =} =2,01 [м/мин.]

. Определение параметров пожара на момент введения сил и средств первого подразделения

Определение времени свободного развития горения.

t_св.=t_д.с.+t_сб.+t_сл.1+t_б.р. [мин.]

t_св.=6_.+1_.+7+6=20 [мин.]

Определение пути, пройденного огнём.

L=0,5V_лt₁+V_л (t_св.-10) [м]

L=0,5110+1 (20_.-10)=15[м].

Пожар дойдет до двух стен помещения и примет прямоугольную форму.

Определение площади пожара S_п, (м²);

S_п = аb, [м²]

S_п = 2815=420 [м²]

Определение периметра пожара.P_п, (м)

Р_п = 2(a+b) (м)

Р_п = 2(28+15)=86(м)

Определение фронта пожара. Ф_п, (м)

Ф_п = 28 м.

Определение скорости роста площади пожара. V_s, (м²/мин.);

V_s = , [м²/мин.]

V_s = =21[м²/мин.]

Определение скорости роста периметра пожара. V_р,. (м/мин.)

V_р = , [м/мин.]

V_р = =0,75 [м/мин.]

Определение скорости роста фронта пожара. V_ф, (м/мин.).

V_{ф =} , [м/мин.]

V_{ф =} =1,4[м/мин.]

Определение площади тушения

При b > n h

S_т = n a h

Так как у нас b=28 метров, а тушение пожара может быть в 2 направлениях при глубине тушения 5 метров получается.

b(28) > n(2) h(5)

> 10

S_т = n a h

S_т =2х15х5=150 [м²].

Определение требуемого расхода воды на тушение пожара

Требуемый расход огнетушащего средства на тушение пожара определяется по формуле:

Q^т_тр. = П_т  I_тр.,

где

П_т - величина расчетного параметра тушения пожара;

I_тр.-требуемая интенсивность подачи огнетушащего средства.

В соответствии с таблицей 8

Административные здания:

I - III степени огнестойкости 0,2 (л/м²с)

Так как S_т =150 [м²] то получится:

Q^т_тр. = П_т  I_тр.

Q^т_тр. = 150 м²  0,2 (л/м²с)=30 л/с

Определение требуемого расхода воды на защиту.

Требуемый расход воды на защиту выше и нижерасположенных уровней объекта от того уровня, где произошел пожар, рассчитывается по формуле:

Q^защ_тр. = S_защ  , [л/с]

Q^защ_тр. = 420 0,05= 21 [л/с]

= 0,25  I_тр.^туш. , [л/(с*м²)]

= 0,25  0,2=0,05[л/(с*м²)]

Определение общего расхода воды.

Q_тр.^общ. =  + _., [л/с]

Q_тр.^общ. = 30 +21=51 [л/с].

Определение требуемого количества стволов на тушение пожара.

N^т_ств. =

N^т_ств. ==9 ст Б

Определение требуемого количества стволов на защиту объекта.

 =

 = =6 стволов Б на защиту соседнего и вышерасположенного помещения

Определение общего количества стволов на тушение пожара и защиту объекта.

N_ств.^общ. =  +

N_ств.^общ. = 9 + 6=15 ств.Б

Определение фактического расхода воды на тушение пожара.

 =   q_ств. , [л/с]

 = 9  3,7=33,3 [л/с].

Определение фактического расхода воды на защиту объекта.

 =   q_ств. , [л/с]

 = 6 3,7=22,2 [л/с].

Определение общего фактического расхода воды на тушение пожара и защиту объекта.

Q_ф ^общ.=  +  , [л/с]

Q_ф ^общ.=33,3 +22,2=55,5 , [л/с].

Определение водоотдачи наружного противопожарного водопровода.

Q^т_сети = 0,5 Q^к_сети , [л/с]

Q^т_сети = 0,5 81=40,5 [л/с]

Q^к_сети = ((D/25) V_в ) ² [л/с]

Q^к_сети = ((150/25) 1,5 ) ² =81[л/с]

Определение предельного расстояния подачи огнетушащих средств.

L_пред=, [м]

L_пред= =50 [м]

> 20

Определение требуемого количества пожарных автомобилей, которые необходимо установить на водоисточники.

N_авт.=

N_авт.= 1,7=2

Определение требуемой численности личного состава для тушения пожара.

N_л.с.^общ =N_л\с ^туш.N_ств. ^туш. + N_л\с ^защ..+ N_п.б. + N_м. + N_л+N_рез…..,

стволов "Б" или 4 ствола "А" и один ствол "Б" на тушение = 15 человек

стволов "Б" или 3 ствола "А" на защиту вышележащего этажа и соседнего помещения - 9 человек

На 8 постов безопасности = 8 человек.

Так как у нас 8 работающих звеньев, следовательно, необходимо 2 резервных звена = 6 человек.

Работа на разветвлении и контроль за рукавной системой = 4 человека

Итого получается:

+9+8+6+4=42 человека

Определение количества отделений.

N _отд. ^АЦ= ^общ

Вывод о достаточности сил и средств.

Для нашего объекта, автоматический номер вызова 2, следовательно сил и средств для тушения для данного пожара должно хватить.

6. Расчет параметров пожара по установленному расчетом сил и средств повышенному рангу пожара

Определение параметров пожара на момент введения сил и средств вторым подразделением.

Определение времени введения сил и средств вторым подразделением.

t_вв.2.=t_св.+(t_сл.2 -t_сл.1) , [мин.]

t_вв.2.=20_.+(12-7)=25 [мин.]

t_св.=t_д.с.+t_сб.+t_сл.1+t_б.р. [мин.]

t_св.=6_.+1_.+7+6=20 [мин.]

Определение пути, пройденного огнём.

L=5V_л+V_л(t_св. - 10)+0,5V_л (t_расч.- t_св.) [м]

L=5х1+1(20 - 10)+0,5х1 (25- 20) ₌ 5+10+2,5=17,5[м]

Определение параметров пожара на момент введения сил и средств второго подразделения

Определение площади пожара S_п, (м²);

S_п = аb, [м²]

S_п = 17,528=490 [м²]

Определение периметра пожара.P_п, (м)

Р_п = 2(a+b) (м)

Р_п = 2(28+17,5)=91(м)

Определение фронта пожара. Ф_п, (м)

Ф_п = 28 м.

Определение скорости роста площади пожара. V_s, (м²/мин.);

V_s = , [м²/мин.]

V_s = =19,6[м²/мин.]

Определение скорости роста периметра пожара. V_р,. (м/мин.)

V_р = , [м/мин.]

V_р = =0,7 [м/мин.]

Определение скорости роста фронта пожара. V_ф, (м/мин.).

V_{ф =} , [м/мин.]

V_{ф =} =1,12[м/мин.]

Определение параметров пожара на момент локализации.

Определение времени локализации.

t_лок.=t_св.+(t_сл.3 -t_сл.1) , [мин.]

t_лок.=20_.+(14-7)=27 [мин.]

t_св.=t_д.с.+t_сб.+t_сл.1+t_б.р. [мин.]

t_св.=6_.+1_.+7+6=20 [мин.]

Определение пути, пройденного огнём.

L=5V_л+V_л(t_св. - 10)+0,5V_л (t_расч.- t_св.) [м]

L=5х1+1(20 - 10)+0,5х1 (27- 20_.) ₌ 5+10+3,5=18,5[м]

Определение параметров пожара на момент локализации

Определение площади пожара S_п, (м²);

S_п = аb, [м²]

S_п = 1828=504 [м²]

Определение периметра пожара.P_п, (м)

Р_п = 2(a+b) (м)

Р_п = 2(28+18)=92(м)

Определение фронта пожара. Ф_п, (м)

Ф_п = 28 м.

. Организация тушения возможного пожара первым РТП

. Совмещённый график тушения условного пожара

Литература

тушение пожар огонь библиотека

1. Федеральный закон "О пожарной безопасности" №69-ФЗ от 21.12.1994 г.

. Приказ МЧС России №156 от 31 марта 2011 г "Порядок тушения пожаров подразделениями пожарной охраны".

. Программа подготовки личного состава подразделений ГПС МЧС России от 29 декабря 2003 г.

. Я.С. Повзик "Пожарная тактика". - М.: "ЗАО Спецтехника" 2000 г.

. В.В. Теребнёв, А.В. Теребнёв, А.В. Подгрушный, В.А. Грачёв "Тактическая подготовка должностных лиц органов управления силами и средствами на пожаре" Учебное пособие. М.: Академия ГПС, 2004.

. В.В. Теребнёв. "Справочник руководителя тушения пожара".- М: "Пожкнига" 2004 г

. Приказ МЧС России №630 от 31 декабря 2002 г. "Правила по охране труда в подразделениях Государственной противопожарной службы МЧС России"

. Теребнев В.В., Теребнев А.В. Упраление силами и средствами на пожаре: Учеб пособ. / Под ред Е.А.Мешалкина- Екатеринбург: Калан-Форт, 2004 г.

. "Методические рекомендации по действиям подразделений федеральной противопожарной службы при тушении пожаров и проведении аварийно-спасательных работ" (напр. указ. МЧС России от 26.05.2010 №43-2007-18)

. Организационно-методические указания по тактической подготовке начальствующего состава пожарной охраны МЧС России - М: ГУ МЧС России 2007 г.

. Приказ МВД России от 30 апреля 1996 г №234. Наставление по газодымозащитной службе пожарной охраны.

. ГОСТ 2.321-84 ЕСКД. Обозначения буквенные

. ГОСТ 2.316-68 ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц
