Методы и средства автоматизации профессиональной деятельности

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

"НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ"

Новокузнецкий филиал

Контрольная работа

по "Методам и средствам автоматизации профессиональной деятельности"

Задание 1


С применением программы EWB исследовать вольтамперные характеристики (ВАХ) транзисторов

 ,

где  - ток коллектора, - напряжение на переходе "коллектор-эмиттер",  - ток базы.

вариант

тип транзистора

23

ВС140-10


Решение:

для снятия вольт-амперных характеристик (ВАХ) биполярного транзистора ВС140-10 (российский аналог КТ630Г) в EWB собираем схему:

·        в открытом листе щелчком на группе "Источники тока" выбираем необходимый и перетаскиваем его на лист; открываем группу с источниками напряжения и перетаскиваем пиктограмму напряжения; открываем группу с измерительными приборами и перетаскиваем две пиктограммы вольтметра и одну амперметра; открываем группу с транзисторами выбираем группу NPN-транзисторов и перетаскиваем пиктограмму на рабочий лист.

·        размещаем элементы и соединяем их согласно предложенной схеме.

·        устанавливаем параметры транзистора щелчком правой кнопки открывается окно с перечислением типов транзистора, выбираем ВС 140-10 из группы "motorol1".

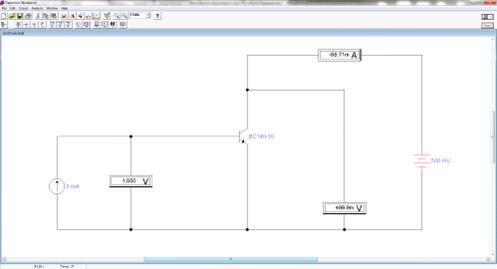

Рисунок 1. Электрическая схема для исследования ВАХ транзистора ВС140-10

Устанавливая значения на источнике тока 5 мА, меняем напряжение на батарее, которая дает напряжение  и отслеживаем значение  по показаниям амперметра. Меняем значением на источнике тока и повторяем изменение напряжения. Результаты проведения опыта заносим в таблицу 1.

,

mA, В





0,1

0,3

0,5

1

2

3

5

, A0,0310,0690,0620,0690,0700,070







10


0,043

0,099

0,099

0,100

0,101

0,102

20


0,059

0,142

0,142

0,143

0,144

0,146

Рисунок 2. Вольт-амперные характеристики транзистора ВС 140-10

Для построения графической зависимости ВАХ копируем созданную таблицу, открываем MS Excel и помещаем данную таблицу на рабочий лист.

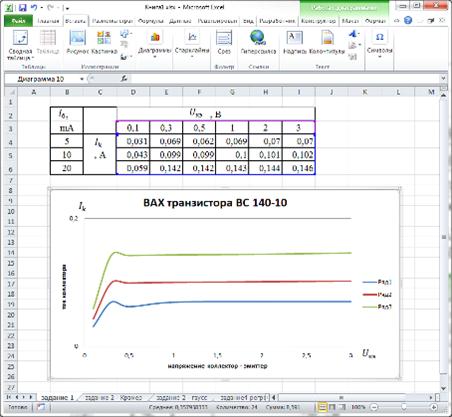

Рисунок 3. Скриншот экрана с рабочим листом MS Excel построения диаграммы

Работаем в MS Excel:

·        выделяем диапазон ячеек D3: I6;

·        меню "Вставка" - команда "Точечная" - из раскрывающегося списка "Точечная с гладкими кривыми", на рабочем столе появляется диаграмма;

·        в области диаграммы щелчком на оси напряжения раскрываем меню и редактируем максимальное и минимальное значение напряжения, цену основных и промежуточных делений; аналогично поступаем с осью тока;

·        вводим линии сетки по осям (основные и промежуточные), редактируем название диаграммы и осей.

Окончательно вид ВАХ приведен на рисунке 4.

Рисунок 4. График ВАХ транзистора ВС 140-10, полученной экспериментальным путем в EWB

Задание 2


Решение систем линейных алгебраических уравнений методом Крамера и методом Гаусса с использованием средств MathCad и MS Excel.

Решение: данные по варианту

Значение параметров для системы линейных уравнений

1

-2

1

-2

-2

-2

3

2

1

5

-4

3


Дана система алгебраических линейных уравнений:



I. Решение методом Крамера



Основная матрица имеет вид ,

вектор свободных членов

Вычислим определитель основной матрицы


Найдем определители матриц, полученных из исходной заменой соответственных столбцов вектором-столбцом В:



Неизвестные находим по формуле :



Выполним решение с помощью MathCAD:

·        На новом рабочем листе вводим исходную матрицу, используя панель "Matrix", ниже считаем ее определить;

Рисунок 5. Окно определения переменной - матрицы

·        Повторяем для матриц с измененными столбцами;

Рисунок 6. Скриншот экрана промежуточных расчетов

·        Вводим переменные для посчитанных определителей и корней;

·        Выводим значение корней.

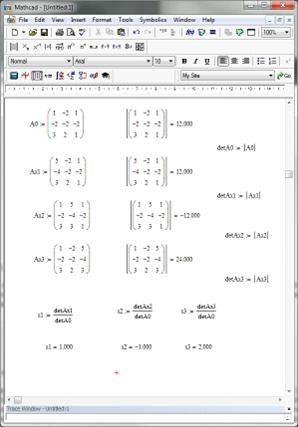

Рисунок 7. Окончательный вид рабочей области MathCAD решения системы уравнений методом Крамера

Выполним решение с помощью MS Excel:

·        откроем созданную в задание 1 Книгу 1, перейдем на новый лист, переименуем его "Задание 2 - Крамер";

·        введем данную матрицу и столбец свободных членов;

·        на строке ниже посчитаем определитель данной матрицы;

Рисунок 8. Вычисление определителя матрицы А

·        создадим измененную матрицу А1, скопировав исходную и изменив в ней первый столбец (вставив на его место скопированный столбец свободных членов) и на строке ниже повторим расчет определителя; повторим данные операции для еще двух матриц;

·        в ячейках напротив полученных определителей рассчитаем корни системы уравнений введением формул;

Рисунок 9. Скриншот экрана расчета корней методом Крамера

·        оформим лист имеющимися средствами. Окончательный вид приведен на рисунке 6.

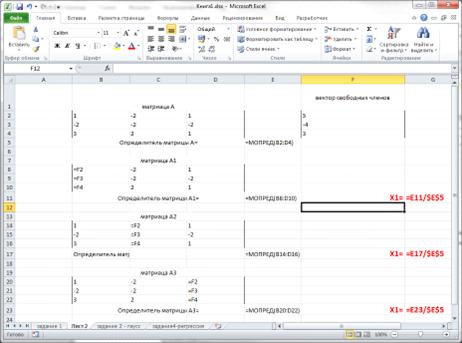

Рисунок 10. Лист расчета корней в режиме отображения формул

II. Решение методом Гаусса

Составим расширенную матрицу и приведем ее к треугольному виду:

 .


Теперь рассчитаем корни:


Проведем решение с помощью MS Excel:

·        на новом листе введем значение матрицы и вектора свободных членов;

·        сформируем новую матрицу, используя формулы пересчета коэффициентов;

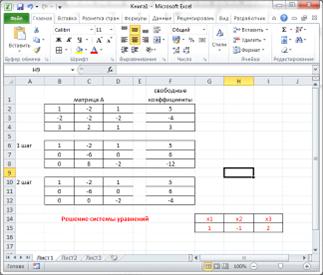

Рисунок 11. Решение системы уравнений методом Гаусса

·        повторим пересчет матрицы;

·        теперь рассчитаем корни системы уравнений в новых ячейках.

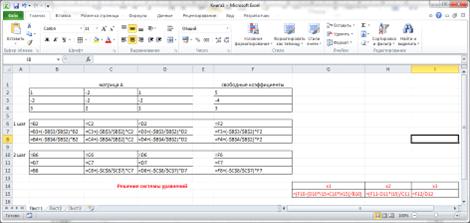

Рисунок 12. Лист расчета корней методом Гаусса в режиме отображения формул

Решение системы уравнений равны при всех использованных методах.

Задание 3


Интерполяция экспериментальных данных с применением средств MathCad.

Пусть имеется полученная экспериментальным путем кривая намагничивания стали 3. Необходимо провести кубическую сплайн-интерполяцию кривой намагничивания и получить интерполяционную функцию.


массив данных

х

0,95

1

1,05

1,14

1,2

1,23

1,26

1,35

1,48

1,53

у

2,1

2,15

2,2

2,28

2,34

2,37

2,4

2,48

2,61

2,65



Выполним решение с помощью MathCAD:

·        на рабочем листе вводим вектор-столбцы В и Н (рисунок 13);

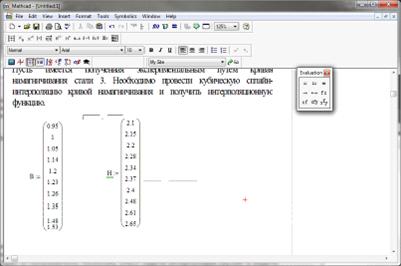

Рисунок 13. Начальный ввод данных для интерполяции

программа интерполяция транзистор автоматизация

·        в новой переменной ВН1 - векторе вычисляем вторые производные в опорных точках наблюдений;

·        вводим вектор В1 - значений изменения магнитной индукции от 0 до 2 с равным шагом;

·        проводим кубическую интерполяцию - формируем новый вектор Н0 (В1) (рисунок 14);

Рисунок 14. Расчет вторых производных и интерполяция

·        для построения графика используем окно графиков - выбираем 2D-plot - двумерный график;

·        в новой области построения графика вводим значения для вывода - по осям, с помощью свойств редактируем внешний вид графика (строим сетку, вводим новый вид маркеров для исходных данных) - рисунок 15.

Рисунок 15. Интерполяционная кривая намагничивания

№ опыта

Х1

Х2

У

1

4,2

7,4

414,25

2

8

10,5

874,25

3

3,5

6,7

339,03

4

10,6

13,1

1310,1

5

4

7,2

392,17

6

8,9

11,4

1016,1

7

3,9

7,1

381,31

7,2

9,7

756, 19

9

5

8,2

507,3

10

8,6

11,1

967,75

Рисунок 16. Интерполяционная кривая намагничивания

Задание 4


Регрессионный анализ экспериментальных данных с применением средств MathCad и MS Excel.

Решение:

исследуемая величина y зависит от двух факторов, результаты опытов

Уравнение регрессии берем в виде полинома второй степени:


Необходимо рассчитать 6 коэффициентов, введем новые переменные:

,

И искомая функция становится линейной, зависящей от 6 переменных:

.

Рассчитаем значения новых переменных и получим новую таблицу опытов:

y

1

1

4,2

7,4

31,08

17,64

54,76

414,25

2

1

8

10,5

84

64

110,25

874,25

3

1

3,5

6,7

23,45

12,25

44,89

339,03

4

1

10,6

13,1

138,86

112,36

171,61

1310,1

5

1

4

7,2

28,8

16

51,84

392,17

1

8,9

11,4

101,46

79,21

129,96

1016,1

7

1

3,9

7,1

27,69

15,21

50,41

381,31

8

1

7,2

9,7

69,84

51,84

94,09

756, 19

9

1

5

8,2

41

25

67,24

507,3

10

1

8,6

11,1

95,46

73,96

123,21

967,75

Рисунок 17. Таблица результатов опытов для новых переменных

Т.е. по 10 опытам имеем систему 10 линейных уравнений с 6 неизвестными. Для нахождения коэффициентов используем матричный метод решения систем линейных уравнений.

Выполним решение с помощью MathCad.

·        вводим матрицу планирования (после пересчета в новых переменных) Х размером 10х6 и вектор результатов опытов У;

·        транспонируем матрицу Х, пользуясь блоком "Matrix";

Рисунок 18. Скриншот экрана промежуточных расчетов: транспонирование

·        в новых переменных получаем результат умножения матриц ;

Рисунок 19. Умножение матриц

·        рассчитываем обратную матрицу ;

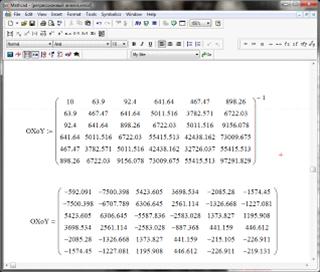

Рисунок 20. Нахождение обратной матрицы

·        определяем коэффициенты регрессии  т.е.

Рисунок 21. Нахождение коэффициентов регрессии

И полученное уравнение регрессии имеет вид:


Вернемся к исходным переменным:

.

Построим график данной функции двух переменных:

·        определяем функцию тождественную полученной регрессии;

·        используем "3D-plot" - в открывшемся окне трехмерного графика вводим имя переменной  без указания аргументов;

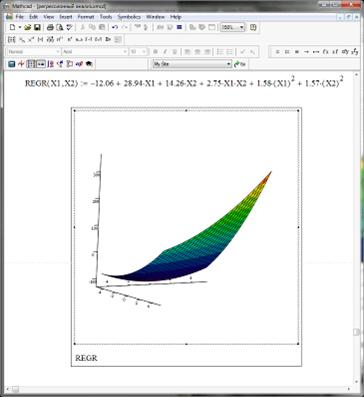

Рисунок 22. Скриншот экрана MathCAD - построение 3D графика функции регрессии

Рисунок 23. Функция регрессии - изменение положения осей координат в пространстве

Используем возможности редактирования графика - используем цвет, трассировку поверхности линиями, для просмотра меняем положение осей координат в пространстве.

Проведем решение с помощью MS Excel:

·        на новом листе вставим скопированные из данного документа данные по опытам;

·        рассчитаем числовые значения новых переменных;


Рисунок 24. Использование функции транспонирования матриц в Excel

·        выполним умножение матриц Х0 и Х, выделив диапазон ячеек 10х10;

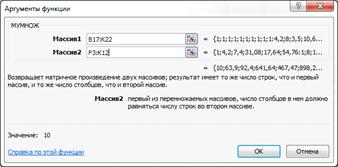

Рисунок 25. Функция умножения матриц Excel

·        выполним умножение матрицы Х0 и вектор столбца У, выделив 6 ячеек по столбцу;

·        рассчитаем обратную матрицу;

·        определим коэффициенты регрессии.

Коэффициенты, полученные с помощью Excel, такие же, как полученные ранее.

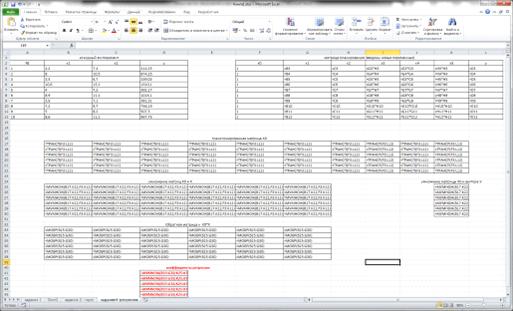

Рисунок 26. Скриншот экрана листа Excel с расчетами по регрессионному анализу.
