 1. ВСТУП

Локальна мережа являє собою систему розподіленої обробки інформації, принаймні двох комп'ютерів, взаємодіючи з допомогою спеціальніх засобів зв'язку. Комп'ютери, які є членами спілки, виконують широкий спектр функцій, найбільш Важливими з яких є: організація доступу до мережі; контроль інформації; підготування обчислювальні ресурси та услуг для абонентів. У свою чергу топологія комп'ютерної мережі відображає структуру зв'язків між її основними функціональними елементами.Залежно від розглянутих компонентів, прийнято розрізняти фізичну і логічну структури локальних мереж.

Фізична структура визначає топологію фізичних з'єднань між комп'ютерами.

Логічна структура визначає логічну організацію взаємодії комп'ютерів між собою.

Доповнюючи один одного, фізична і логічна структури дають більш повне уявлення про комп'ютерну мережу.

Під мережними технічними засобами маються на увазі різні фізичні пристрої, що забезпечують об'єднання комп'ютерів у єдину комп'ютерну мережу.

Протоколи являють собою правила взаємодії функціональних елементів мережі.

Інтерфейси - засобу сполучення функціональних елементів мережі. Слід звернути увагу, що в якості функціональних елементів можуть виступати як окремі пристрої, так і програмні інтерфейси.

Мережеві програмні засоби здійснюють управління роботою комп'ютерної мережі та забезпечують відповідний інтерфейс з користувачами. До мережевих програмних засобів відносяться мережні операційні системи та допоміжні (сервісні) програми.

Кожна зі складових локальних мереж характеризує її окремі властивості, і лише їх сукупність визначає всю мережу в цілому.

2. СПЕЦІАЛЬНА ЧАСТИНА

.1 Загальні відомості та характеристика локальних обчислювальних мереж

Вимогами, що висуваються до сучасних комп’ютерних мереж, є такі:

. Продуктивність мережі характеризують час реакції; пропускна здатність; затримка передавання:

час реакції визначається як інтервал часу між виникненням запиту користувача до якої-небудь мережевої служби й одержанням відповіді на цей запит. Значення цього показника залежить від типу служби, до якої звертається користувач; від того, який користувач і до якого сервера звертається, а також від поточного стану елементів мережі - завантаженості сегментів, комутаторів і маршрутизаторів, через які проходить запит, завантаженості сервера і т. п.;

пропускна здатність відображає обсяг даних, переданих мережею або її частиною за одиницю часу. Пропускна здатність вимірюється у бітах за секунду або в пакетах за секунду;

затримка передавання визначається як затримка між моментом надходження пакета на вхід якого-небудь мережевого пристрою або частини мережі й моментом появи його на виході цього пристрою. Цей параметр продуктивності за змістом близький до реакції мережі, але відрізняється тим, що завжди характеризує лише мережеві етапи оброблення даних, без затримок оброблення комп’ютерами мережі. Пропускна здатність і затримки передавання є незалежними параметрами, тобто мережа може мати, наприклад, високу пропускну здатність, але вносити значні затримки при передаванні кожного пакета;

. Надійність і безпека:- для оцінення надійності використовується коефіцієнт готовності, який означає частку часу, протягом якого система може бути використана. Готовність може бути збільшена шляхом введення надмірності в структуру системи: ключові елементи системи повинні існувати в кількох екземплярах, щоб при відмові одного з них функціонування системи забезпечували інші;

іншим аспектом загальної надійності є безпека (security), тобто здатність системи захистити дані від несанкціонованого доступу;

є відмовостійкість (fault wrance). У мережах під відмовостійкістю розуміється здатність системи приховати від користувача відмову окремих її елементів. У відмовостійкій системі відмова одного з її елементів призводить до деякого зниження якості її роботи, а не до повної зупинки;

. Розширюваність і масштабованість:- розширюваність (extensibility) означає можливість порівняно легкого додання окремих елементів мережі (користувачів, комп’ютерів, додатків, служб), нарощування довжини сегментів мережі й заміни існуючої апаратури більш потужною. При цьому принципово важливо, що легкість розширення системи іноді може забезпечуватися в деяких досить обмежених межах;

. Прозорість (transparency) мережі досягається в тому випадку, коли мережа подається користувачам не як безліч окремих комп’ютерів, зв’язаних між собою складною системою кабелів, а як єдина традиційна обчислювальна машина із системою поділу часу. Прозорість може бути досягнута на двох різних рівнях - на рівні користувача й на рівні програміста. На рівні користувача прозорість означає, що для роботи з віддаленими ресурсами він використовує ті ж команди й звичні йому процедури, що й для роботи з локальними ресурсами. На програмному рівні прозорість полягає в тім, що додатку для доступу до віддалених ресурсів потрібні ті ж виклики, що й для доступу до локальних ресурсів;

. Керованість мережі зумовлює можливість централізовано контролювати стан основних елементів мережі, виявляти й розв’язувати проблеми, що виникають при роботі мережі, виконувати аналіз продуктивності й планувати розвиток мережі. В ідеалі засоби управління мережами являють собою систему, що здійснює спостереження, контроль і управління кожним елементом мережі - від найпростіших до найскладніших пристроїв, при цьому така система розглядає мережу як єдине ціле, а не як розрізнений набір окремих пристроїв;

. Сумісність означає, що мережа здатна містити в собі найрізноманітніше програмне й апаратне забезпечення, тобто в ній можуть співіснувати різні операційні системи, що підтримують різні стеки комунікаційних протоколів, і працювати апаратні засоби й додатки від різних виробників.

Усі мережі мають деякі спільні компоненти, функції та характеритики.

Мережева технологія - це узгоджений набір стандартних протоколів та програмно-апаратних засобів, що їх реалізують, достатній для побудови локальної обчислювальної мережі. Мережеві технології називають базовими технологіями або мережевою архітектурою локальних мереж. Мережева технологія або архітектура визначає топологію і метод доступу до середовища передавання даних, кабельну систему або середовище передавання даних, формат мережевих кадрів, тип кодування сигналів, швидкість передавання в локальній мережі. У сучасних локальних обчислювальних мережах значного поширення набули такі технології або мережеві архітектури, як: Ethernet, Token Ring, Arcnet, FDDI, SNA, Internet, Wi-Fi.

.2 Огляд мережевих архітектур: Ethernet, Token Ring, ArcNet

.2.1 Технологія Ethernet

Технологія Ethernet (рис. 2.1) була розроблена групою американських учених у 70-х роках XX ст

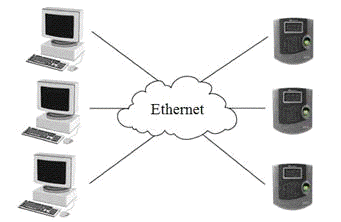

Рис. 2.1 Мережа Ethernet

Мережі Ethernet призначені для з’єднання робочих станцій до локальної мережі зі швидкістю передавання до 1 Гбіт/с. Для каналів зв’язку використовуються коаксіальний кабель, кручена пара та оптоволоконний кабель. Якщо застосовується кручена пара, мережа конфігурується як «зірка», якщо коаксіальний кабель - як «шина». Існує кілька систем: 10Base2 - тонкий Ethernet, ThinNet, 10Base5 - товстий Ethernet, ThickNet, 10BaseT - Ethernet на основі крученої пари, 10BaseF - оптоволоконний Ethernet, 100BaseT - Fast Ethernet, швидкий Ethernet, Gigabit Ethernet, Радіо-Ethernet, які відрізняються: довжиною сегмента; кількістю робочих станцій, які можна підключити до сегмента засобом підключення до кабелю.

Для підключення станцій до кабелів використовуються трансівер та адаптер. Трансівер забезпечує прийом та посилення електричних сигналів, які надходять з кабелю, та передає їх у зворотному напрямку до коаксіального кабелю та мережевого адаптера. Довжина кабелю між адаптером та трансівером може досягати 50 м. Довжина сегмента залежно від типу системи коливається у межах 185 - 500 м; кількість робочих станцій, які можна підключити до одного сегмента, - 30 - 100.

Використання спеціальних пристроїв-повторювачів (вони виконують повторення та посилення прийнятого сигналу, який «затухає» під час передавання на великі відстані) дозволяє з’єднати до п’яти сегментів мережі. Таким чином, максимальна довжина мережі Ethernet 10BASE2 складає 1 км, а мережі Ethernet 10BASE5 - 2,5 км.

Система 10BASE-Т для передавання інформації використовує кручені пари напівпровідників, які з’єднують робочі станції через концентратор. За допомогою коаксіального кабелю можна з’єднати кілька концентраторів.

Мережа Ethernet 10BASE-F - це мережа з оптоволоконними кабелями зі швидкістю передавання даних 10 Мбіт/с, зіркоподібною топологією та максимальною довжиною сегмента до 2100 м.

В даний час з відносно невеликих комп'ютерних мереж зі швидкістю передачі до 10 Мбіт / с. найбільш широке поширення набула мережа Ethernet. Ця мережа призначена для об'єднання різних відомчих (у тому числі банківським і офісних) робочих станцій у локальну мережу. Мережа характеризується низькою вартістю, простотою наладки та експлуатації. Для даного типу мереж існує досить великий набір програмних і апаратних засобів. Успішний досвід експлуатації мережі Ethernet дозволив взяти її за основу при розробці стандарту IEEE 802.3 для магістральних мереж з множинним доступом, контролем передачі і виявленням зіткнень.

В якості фізичного середовища стандартом IEEE 802.3 визначені два типи коаксіального кабелю, вита пара провідників і оптоволоконний кабель. Відповідно, розрізняють чотири типи специфікації середовища передачi: 10 BASE 5, 10 BASE 2, 10 BASE - T і 10 BASE - F. Однією з перших з'явилася специфікація 10 BASE 5, яка визначає використання товстого коаксіального кабелю з діаметром центрального мідного дроту 2,17 мм. Специфікація 10 BASE 2 визначає використання тонкого коаксіального кабелю з діаметром центрального проводу 0,89 мм.

Характеристики кабелю впливають на такі параметри мережі, як дальність передачі по кабелю без повторювачів, максимальне число станцій, що підключаються до одного сегмента та ін. Щоб розрізнити мережі на базі кабелів цих типів. У першому випадку говорять про мережу товста Ethernet, а в другому - тонка Ethernet.

В якості магістрального кабелю в системі 10 BASE 5 використовується кабель RG -11. Для системи 10 BASE 2 найбільш часто використовується RG -58 A / U. Кабель RG -11 характеризується більш високою надійністю і перешкодозахищенністю, проте його вартість істотно більше вартості кабелю RG -58 A / U.

Мережі систем 10 BASE 5 і 10 BASE 2 розрізняються також по дальності передачі по кабелю без повторювачів (довжині сегмента), максимальному числу станцій, що підключаються до сегмента, і способом підключення їх до коаксіальному кабелю. Так, максимальна довжина сегмента, тобто ділянки мережі без додаткових підсилювачів (повторювачів), для системи 10 BASE 5 становить 500 метрів. До сегмента допускається підключення до 100 станцій. На кінцях сегмента розміщуються термінатори, що запобігають виникненню ефекту відбитої хвилі на кінці коаксіального кабелю. Термінатор має таке ж хвильовий опір, як і коаксіальний кабель - 50 Ом. Для підключення станцій до передавальної середовищі використовується спеціальний приймач (трансивер) і адаптер. Трансивер виконує функції модуля зв'язку з середовищем, забезпечуючи прийом і посилення електричних сигналів, що надходять з кабелю, і передачу їх назад в коаксіальний кабель і мережевий адаптер. Для підвищення надійності мережі в трансивері здійснюється гальванічна розв'язка з чотирьох пар провідників, і роз'єму DB -15 трансивер пов'язаний з мережним адаптером, який розміщується всередині робочої станції. Перша пара провідників використовується для передачі сигналів в адаптер, друга - для прийому. Третя пара провідників використовується для індикації зіткнень кадрів, а остання - для подачі живлення на трансивер.

Довжина кабелю між адаптером і трансивером може досягати 50 метрів. Це дозволить у досить великих межах міняти місце розташування станцій, не зачіпаючи основний кабель, який прокладається від одного приміщення до іншого, як правило, в спеціальних монтажних коробах. Всередині приміщення переважно використовуються трансиверний кабель. Підключення кабелю до адаптера здійснюється за допомогою інтерфейсу AUI (At tachment Unit Interfase) і стандартного 15-контактного роз'єму DB -15.

Для мереж системи 10 BASE 2 максимальна довжина сегмента складає 185 метрів, хоча для деяких типів мережевих адаптерів допускається збільшення цього параметра до 200, а деякі, для адаптерів ЗСОМ - навіть до 300 метрів.

Максимальне число станцій, що підключаються до сегмента, повинно бути не більше 30. Підключення станцій здійснюється за допомогою T - і BNC-коннектора з хвильовим опором 50 Ом.коннектор являє собою невеликий трійник, який однією стороною підключається до мережного адаптера, а двома іншими через BNC-конектори - до коаксіального кабелю. Мережеві конектори аналогічні коннекторам для підключення вимірюваних пристроїв до осцилографа.конектори приєднуються до коаксіальному кабелю шляхом розпаювання, обтиску або закрутки. У двох останніх випадках використовується спеціальний монтажний інструмент. На вільному кінці кінцевих робочих станцій повинен розташовуватися спеціальний термінатор, що представляє собою невелику заглушку з хвильовим опором, рівним хвильовому опору кабелю.

Термінатор використовується для поглинання сигналів на кінцях коаксіального кабелю і запобігання ефекту відбитої хвилі. Один з термінаторів (але не обидва) повинен бути заземлений. Інакше мережа буде працювати нестабільно.

Мережевий адаптер для системи 10 BASE 2 передбачає наявність вбудованого приймача-. Слід зауважити, що більшість мережевих адаптерів з метою уніфікації мають відповідні роз'єми і можуть використовуватися і в мережі 10 BASE 2, так і в мережі 10 BASE 5. Адаптери можуть мати як автономне виконання і підключатися до комп'ютера за допомогою інтерфейсу RS-232С, і вбудовуватися в комп'ютер на його системну шину. Автономні адаптери Ethernet коштують трохи дорожче вбудованих адаптерів і, як правило, застосовуються в тих випадках, коли неможливо помістити адаптер всередину комп'ютера.

Загалом, за рахунок використання відносно дешевого кабелю і відсутності трансиверів, вартість мережі Ethernet 10 BASE 2 є більш низькою порівняно з мережею Ethernet 10 BASE 5, у зв'язку з чим за нею закріпилася назва CheapNet (дешева мережа).

Використовуючи спеціальні повторювачі (репітери), можна поєднувати між собою до п'яти сегментів мережі. У цьому випадку максимальна довжина мережі Ethernet 10 BASE 5 складає 2,5 км, а максимальна довжина мережі Ethernet 10 BASE 2 - 1 км. Репітери можуть розташовуватися в довільному ділянці сегмента, утворюючи мережі різної конфігурації - лінійної або розгалуженої.

Більш того, повторювачі дозволяють об'єднувати мережі з товстим і тонким кабелем. В даний час з'явилися багатопортовий повторювачі, що дозволяють об'єднувати кілька сегментів у вигляді зіркоподібній структури. Таким чином, за допомогою повторювачів може бути реалізована топологія локальної комп'ютерної мережі, близька до оптимальної. При цьому необхідно дотримуватися так зване правило "5-4-3". Відповідно до цього правила можна поєднувати між собою не більше п'яти сегментів мережі, використовуючи для цього чотири повторювача. Цифра три вказує на те, що до трьох сегментах можуть бути підключені вузли мережі.

Удосконалення мережевих засобів, і в першу чергу адаптерів, дозволило широко використовувати кручені пари провідників як передавальної середовища локальних комп'ютерних мереж.

Так, в рамках мережі Ethernet і, відповідно, стандарту IEEE 802.3 розроблена специфікація 10 BASE - T, яка визначає використання в якості середовища кручений пари провідників категорії 3 і довжиною кабелю до 100 метрів. Основним структурним елементом мережі є концентратор (Hub), до якого радикальним чином підключаються робочі станції.

Використовуючи декілька концентраторів, можна побудувати мережу достатньо складної конфігурації. Наприклад, об'єднавши два концентратора за допомогою коаксіального кабелю, можна отримати локальну мережу.

Структура мережі Ethernet з двома концентраторами

Подальше підвищення ефективності мереж Ethernet зв'язується з використанням комутуючих концентраторів (switching hub), які на відміну від звичайних (ретранслюють) концентраторів дозволяють розглядати сегменти мережі як окремих мереж, зв'язаних разом через інтерфейс комутації пакетів. Комутуючих концентратор забезпечений двома буферами на кожен підключається порт: для прийнятих і переданих пакетів. Завдяки цьому комутований концентратор працює аналогічно вузлу комутації пакетів, приймаючи і передаючи пакети одночасно між різними парами абонентів. Це, поряд зі збільшенням продуктивності, дозволяє уникнути зіткнень пакетів. Комп'ютерні мережі, використовують подібну технологію, отримали Switch Ethernet.

Також новим технологічним напрямом розвитку мереж Ethernet є оптоволоконна мережа Ether net 10 BASE - F зі швидкістю передачі 10 Мбіт / с. Яка передає середовище використовується 50 - або 100-мікронний оптоволоконний кабель. Мережа характеризується зіркоподібною топологією, яка підтримується за допомогою оптоволоконних концентраторів. Максимальна довжина одного променя (сегмента) складає 2100 метрів.

Підводячи підсумок, слід зазначити, що в даний час є широкий вибір мережевих адаптерів, повторювачів і концентраторів, що дозволяють створювати мережі різного складу та конфігурації. Зокрема, практично всі концентратори, наприклад IBM 8224, IBM 8271, мають по кілька входів для підключення сегментів мереж 10 BASE 5, 10 BASE 2, 10 BASE - T і 10 BASE - F.

Найбільшу популярність у світі локальних мереж одержали Arcnet, Ethernet і Token-Ring. Головна відмінність між ними полягає в методах доступах до середовища обміну даними. Серед цих трьох мереж безумовний лідер - Ethernet. Особливо це характерно для нашої країни.

Base-2. При побудові мережі згідно згідно цього стандарту використовується шинна топологія. Тобто комп’ютери підключаються послідовно з використанням коаксіального кабеля.

Для під’єднання кабелю до мережевого адаптера (1) згідно цього стандарту використовуються спеціальні конектори: 2-T conector; 3- BNC conector. На кінцях мереженого кабеля приєднуються термінатори - 4 (звичайний резистор номіналом 50 Ом.) для забезпечення гасіння сигналу.

Таблиця 2.1

Обмеження для Ethernet на тонкому кабелі 10Base-2

Base-T. При побудові мережі згідно згідно цього стандарту використовується топологія типу зірка, в центрі зірки знаходиться спеціальний пристрій концентратор (hub). Для з’єднання використовується 2 парна неекранована вита пара UTP 3-5 категорії, одина пара на прийом друга на передачу,. Під’єднання кабелю до мережевого адаптера використовуються спеціальні конектори 4 контактні RJ45. (вилка називається plug, розетка jack).

Таблиця 2.2

Обмеження для Ethernet на витій парі 10Base-T

Base-TX. При побудові мережі згідно згідно цього стандарту використовується топологія типу зірка, в центрі зірки знаходиться спеціальний пристрій концентратор (hub). Для з’єднання використовується 4 парна неекранована вита пара UTP 5 категорії. Під’єднання кабелю до мережевого адаптера використовуються спеціальні конектори 8 контактні RJ45

Таблиця 2.3

Обмеження для Ethernet на витій парі 100Base-TX

 Таблиця 2.4

Обмеження для Ethernet 10Base-F (оптоволокно)

У зв’язку з обмеженням на максимальну довжину кабелю, кількістю допустимих з'єднань комп’ютерів у мережу, досить складною топологією мережі необхідно мати спосіб обійти дані обмеження. Для цього використовують різноманітне активне мережеве обладнання.

Повторювач (Repeater).

У найпростішому випадку для з'єднання двох сегментів ЛОМ з однаковими протоколами рівня даних використовується повторювач. Вважаємо, що сегмент ЛОМ-це частина мережі, що може існувати автономно при вимкненні її зі спільної мережі. Приклад використання повторювачів: тонкий коаксіальний кабель сегмента a Ethernet не може бути довшим від 200 м,-інакше в мережі постійно виникатимуть помилки і конфлікти пакетів. При використанніповторювачів в одну локальну мережу можна об'єднати до 5 сегментів Ethernet на тонкому коаксіальному кабелі загальною довжиною до 1000 м.

Опис повторювачів: передає двійкові дані між фізичними рівнями двох систем; об'єднує два кабельних сегменти; кабельні сегменти повинні мати однаковіпротоколи рівня даних (Ethernet, Token-Ring, FDDI); наявний двонапрямленийцифровий підсилювач; пропускає всі пакети.

Концентратор (Hub).

Це ускладнений повторювач, що має не 2 порти, а 8, 16 чи 24. Цей пристрій маєвсередині одну спільну шину, яка з'єднує всі порти. Коли надходить який-небудь пакет з будь-якого порта, концентратор просто передає його в усі інші порти, не турбуючись про його подальший маршрут (шлях у мережі).

У найпростішому випадку для користувачів, котрі не висувають до мережі вимог високих швидкостей обміну інформацією, можна використати роздільнийEthernet на витій парі, об'єднавши всі ПК в одну групу за допомогою концентраторів. У такому разі топологія мережі являтиме собою зірку, у центрі якої знаходиться концентратор, а на променях-комп'ютери.

Існують концентратори, за допомогою яких можна об'єднувати не лише частини мереж, що виконані однотипними кабелями, а й мережі з різними кабелями (тонкий коаксіальний кабель, товстий Ethernet, оптоволокнний кабель, вита пара). Така реалізація мереж спричинює до невисокої пропускної зданості,оскільки передбачає використання розділеного середовища. Але її буваєдостатньо для мереж із сервером, звернення до якого відбуваються рідко, а головна робота відбувається на робочих станціях.

Інтелектуальні концентратори дають можливість здійснення мережевогоменеджменту (управління) за допомогою спеціального програмного забезпечення, що контролює стан кожного порта і видає інформацію про кількість переданої інформації, кількість помилок і колізій.

Сегментуючі концентратори.

Один із шляхів підвищення продуктивності мережі - поділ робочої групи на кілька сегментів шляхом встановлення сегментуючого концентратора.

За допомогою сегментуючих концентраторів можна обмежити поширення внутрішніх пакетів у межах одного сегмента, не пропускаючи їх за зовнішню лінію, і в такий спосіб мінімізувати міжсегментний мережевий трафік (кількість звернень між діючими станціями, які належать різним сегментам). Аналізуючи пакети, що надійшли, і визначаючи адресу їх одержувачів, сегментуючийконцентратор передає до міжсегментної лінії тільки ті пакети, які призначені для діючих станцій в інших сегментах. Усі комутуючі концентратори дають змогу вручну розподіляти свої порти між сегментами локальної мережі.

Сегментування відбувається шляхом запуску допоміжного керуючого програмного забезпечення. Наявність адаптивної комутації дає змогусегментуючому концентратору автоматично перемикати порти між різними сегментами з метою досягнення оптимальної продуктивності.

Наприклад, якщо користувач, на якого звичайно припадає малий трафік, починає копіювати весь зміст свого жорсткого диска на сервер, то він автоматично вимкнеться зі старого сегмента, і йому буде надано окремий сегмент із сервером.

Цікаві також функції безпеки. Оскільки кожний комутуючий концентратор має список адрес підімкнених до нього пристроїв, то за відсутності підімкненоговузла у списку концентратор може автоматично розірвати з'єднання з ним. Оскільки портів сегментуючого концентратора небагато, то в разі потребипідімкнення в один сегмент великої кількості ПК діють так: до одного або кількох його портів підминають звичайний концентратор, а до нього вже підмикають ПК.

Комутатор (Swich)

Комутатор-це концентратор, який може одночасно встановлювати з'єднання між кількома парами портів, тобто реалізує віртуальні з'єднання між мережевими сегментами.

Цей пристрій поєднує можливості сегментуючого концентратора з високошвидкісною внутрішньою шиною і функціями організації віртуальних каналів для одночасного з'єднання різних пар портів, підтримуючи для цих каналів постійну швидкість обміну. Таким чином, кожний ПК, що підімкненийдо комутатора, одержує в розпорядження всю смугу пропускання. Комутатор, отримуючи циркулярні службові посилки з адресами від усіх підімкнених до нього ПК, запам'ятовує їх і будує таблицю у відповідності цих адрес адресам своїх портів, до яких підімкнено ці ПК. При отриманні пакету з уже відомою йому адресою він надсилає цей пакет тільки у відповідний порт. Якщо ж адреса йому не відома, то пакет надсилається в усі порти. Станція, що отримала цей пакет, надсилає відправнику підтвердження про його отримання. Комутатор запам'ятає за цим відповідним пакетом відповідність адрес портам і надалі подібні пакети надсилатимуться тільки отримувачу. Звичайно комутатор використовується для об'єднання кількох локальних комп’ютерних мереж в одну загальну мережу або при інтенсивних передаваннях великих обсягів графічних чи мультимедійних даних.

.2.1.1 FAST ETHERNET

Мережа Fast Ethernet являє собою подальший відмінність мережі Ethernet за рахунок збільшення в 10 разів тактової частоти. При цьому основні аспекти побудови мережі Ethernet залишилися незмінними. У першу чергу це стосується методу доступу, формату кадру та ін Основні відмінності стосуються фізичного рівня і пов'язані використовуваної передавальної середовищем.

Відповідно до стандарту IEEE 802.3u для технології Fast Ethernet залежно від застосовуваного кабелю визначено такі три найменування: 100 Base - TX і 100 Base - T 4 - для кручений пари провідників і 100 Base - FX - для оптоволоконного кабелю.

Система 10 0 Base - FT тавка малюнківвикористовує дві п ари проводів: одну для передачі, іншу - для отримання даних. Специфікація стандарту на фізичне середовище передачі даних ANSI TP - PMD, на якому грунтується застосування витої пари в 100 Base - TX, допускає використання неекранованої (U TP) категорії 5 і екранованої (STP) кручених пар.

Найбільш поширеною середовищем є неекранована кручена пари. У цьому кабелі пари провідників повинні бути завите по всій довжині, за винятком його кінців, де кабель підключається до роз'ємів. Довжина невітого ділянки не повинна перевищувати 1-1,5 см. протяжність сегментів в мережі 100 Base - TX на кабелі UTP категорії 5 з хвильовим опором 100 Ом не повинна перевищувати 100 м. Це обмеження диктується допустимим часом затримки поширення сигналу в передавальної середовищі і є досить жорстким. З метою зниження впливу перешкод використовується біполярна передача: по одному з проводів передається позитивний, а іншому - негативний потенціал. На відміну від стандарту ANSI TP - PMD в 100 Base - TX використовується таке ж розпаювання, як і в 100 Base - T. Це дозволяє замінювати відповідні інтерфейсні плати без перепайки або заміни кабелю.

Стандартом 100 Base - TX передбачено використання екранової крученої пари з хвильовим опором 150 Ом і стандартних дев'яти конекторів D-типу.

Спеціалізацією 100 Base - T також визначена довжина кабелю до 100 м. При цьому допускається використання кабелів UTP категорій 3, 4 і 5, проте рекомендується використання кабелю категорії 5. З чотирьох використовуваних пар дві призначені для односпрямованої передачі, а дві інші - для двобічної передачі. Пари позначаються таким чином: TX - для односпрямованої передачі даних; RX - для односпрямованого прийому; BI - дві інші пари для обміну даними в обох напрямках. З метою постачання рівня перешкод при підключенні кабелю 100 Base - T 4 необхідно дотримуватися правила перехресного з'єднання пар провідників.

Обидві специфікації обмежують діаметр мережі (максимальна відстань між будь-якими двома абонентами) величиною в 200 м.

Специфікацією на оптоволоконний інтерфейс 100 Base - FX визначає довжину сегмента до 100 м, проте, допустимий діаметр мережі дорівнює 412 м. За специфікацією 100 Base - FX для кожного з'єднання потрібен двожильний багатомодовий волоконно-оптичний кабель, в якому по одному волокну передається, а по - іншому приймається сигнал. Ці волокна мають перехресне з'єднання і тому позначаються як RX і TX. Існує багато видів волоконно-оптичних кабелів, від простих двох волоконних до спеціальних багатоволоконних кабелів. Найбільш часто в сегментах 100 Base - FX використовується багатомодовий кабель MMF з оптоволокном товщиною 62,5 мікрона і зовнішньою ізоляцією завтовшки 125 мікрон (позначається як 62,5 / 125).

Рис. 2.2 - Мережа Arcnet

Технологія Arcnet може будуватися як «зірка» та як «шина» .За способом організації передавання даних ця технологія належить до мереж із маркерним методом доступу. Це означає, що доступ виконується за допомогою кадру маркера певного формату, який передається безперервно. Передавання маркера відбувається від однієї станції до іншої в порядку зменшення їхніх логічних адрес. Станція з мінімальною адресою передає кадр маркера станції з найбільшою адресою.

Рис. 2.3 - Мережа Arcnet

Управління мережею виконує станція, яка має маркер у даний момент часу. Вона виконує: генерацію (реконфігурацію) логічного кільця; контроль за передачею маркера; змінення параметрів системи управління; прийом та оброблення запитів на підключення пасивних станцій (станцій, що не підключені до логічного кільця).

Однією з перших локальних мереж з маркерним методом доступу є мережа ArcNet фірми Datapoint. Швидкість передачі інформації за сучасними поняттями відносно невисока - 2,5 Мбіт / с, проте остання розробка мережі - ArcNet Plus працює на швидкості 20 Мбіт / с. Вважається, що на основі ArcNet був розроблений стандарт IEEE 802.3, проте між ними існує досить багато відмінностей. У зв'язку з цим зупинимося на розгляді мереж стандарту IEEE 802.4. Ці мережі, як і ArcNet, використовують маркерний метод доступу в рамках шинної топології. Доступ здійснюється за допомогою безперервно переданого кадру маркера певного формату. Передача маркера відбувається від однієї станції до іншої в порядку убування їх логічних адрес. Станція з найбільшим адресою циклічно передає кадр маркера станції з найбільшим адресою, тим самим, замикаючи логічне кільце передачі маркера. Станція, яка отримує маркер від іншої станції, щодо неї називається наступником. Відповідно, станція, про яку надходить маркер, називається попередників. Так для станції Ст2 попередником є ​​станція Ст3, а наступників - станція Ст1.

Слід зауважити, що послідовності розташування станцій в логічному кільці не обов'язково повинна відповідати послідовність їх фізичного розміщення на шині. Більш того, деякі станції можуть бути взагалі не включені в логічне кільце.Так, представлені на рис.4 станції з номерами з першого по п'ятий належать логічного кільця, а шоста - ні. Основна відмінність між ними полягає в тому, що станція, яка не входить в логічне кільце, не отримує кадр маркера і, відповідно, вона не може передавати кадри даних. Така станція вважається пасивною і може тільки приймати адресовані їй кадри даних. Протоколом функціонування мережі передбачена можливість включення пасивних станцій в логічне кільце, після чого вони отримають право передавати кадри даних.

Управління мережею, в тому числі і реконфигурация логічного кільця, здійснюється децентралізованим способом. У кожним момент часу функція управління бере на себе станція, яка володіє маркером. У тому числі вона здійснює:

( генерацію (реконфігурацію) логічного кільця;

( контроль за передачею маркера;

( зміна параметрів керуючих алгоритмів;

( прийом і обробку запитів на підключення пасивних станцій до логічного кільця.

Для передачі даних і управління мережею визначені кадри: даних, управління та переривання. Кадри даних управління мають однакову структуру і розрізняють між собою тільки вмістом поля управління кадром, а також полем даних.

Кожному кадру передує преамбула, що включає від одного до декількох символів заповнювачів - залежно від швидкості передачі і застосовуваного методу модуляції сигналів. За преамбулою слід початковий обмежувач кадру довжиною в один байт. Наступний за ним байт містить керуючу інформацію, за допомогою якої визначається тип кадру. За полем управління кадром слід двох - або шестибайтові поля адрес одержувача і відправника інформації. Подальше за ним поле даних містить інформацію, що надходить з підрівня керування логічним каналом або формовану диспетчером. Під значення контрольної послідовності кадру відведені наступні шість байтів. Кадр завершується однобайтовим полем кінцевого обмежувача. Два молодших розряду поля управління кадром вказують на тип кадру. Крім того, існують сім типів керуючих кадрів, які кодуються за допомогою чотирьох старших розрядів поля управління кадром.

У процесі роботи комп'ютерної мережі може динамічно змінюватися її логічне кільце, тобто станції можуть, як відключатися, так і підключатися до неї.

В якості додаткових (факультативних) можливостей забезпечується механізм пріоритетного доступу до передавальної середовищі. Визначено чотири класи обслуговування номерами 6, 4, 2, 0 і пріорітетом в порядку убування номера класу.

Залежно від використовуваних мережевих засобів може бути реалізована різна топологія мережі: лінійна, зіркоподібна або деревоподібна. Основною областю застосування мереж стандарту IEEE 802.4 є сфера виробничих мереж, де представляються жорсткі вимоги до мережевого трафіку. В першу чергу сюди відносяться комп'ютерні мережі великих машинобудівних заводів.2.2.3

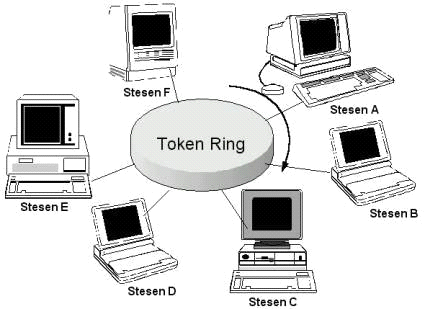

Рис.2.4Технологія Token Ring

2.2.4 Технологія Token Ring

Фірмою IBM і являє собою суміш топологій . Тoken Ring працює за топологією «зірка» зі спеціальним пристроєм IBM, який має назву «станції багато користувацького доступу» як центральний хаб. Але для зв’язку з ним кожний комп’ютер має два кабелі (типу «кручена пара»), одним з яких він посилає дані, а іншим - отримує. За способом організації передавання даних Тoken Ring належить до кільцевих мереж із маркерним методом доступу. Кадри даних, як і кадр маркера, передаються кільцем незалежно від розташування станцій. Відправник «звільняє» маркер та передає його далі кільцем лише після отримання кадру з доповненою інформацією про результати прийняття від отримувача. Швидкість передавання даних - 16 - 1000 Мбіт/с.

З кільцевих мереж з маркерним методом доступу найбільш поширеною є мережа Token Ring. Ця мережа розроблена фірмою IBM. По своїй популярності Token Ring, мабуть, не поступається мережі Ethernet. Фірма IBM провела велику роботу по стандартизації мережі Token Ring, в результаті чого вона була прийнята спочатку в якості стандарту IEEE 802.5, а потім і міжнародного стандарту ISO / DIS 8802/5. Стандартом визначено швидкість передачі 4 Мбіт / с. В даний час використовуються мережі зі швидкістю 16 Мбіт / с.

Будучи однією з перших кільцевих мереж з маркерним методом доступу, мережа Token Ring зробила істотний вплив на ідеологію побудови локальних мереж. Слід зауважити, що мережа Token Ring є кільцевої за способом організації передавальної середовища, не по топології, яка може бути досить складною і більше нагадує зірко звичну структуру, ніж кільцеву. Зовні її буває важко відрізнити від таких мереж, як Ethernet, ArcNet та їм подібних.

Порівнюючи маркерний метод доступу в мережах з шинної і кільцевої топологією, необхідно відзначити дві основні відмінності. По-перше, в напрямку по кільцю, незалежно від місця розташування станцій. По-друге, протокол IEEE 802.5 передбачає повний цикл обертання кадру даних, тобто кадр повинен повертатися його відправнику. При цьому одержувач доповнює кадр інформацією при його прийомі. Тільки після цього маркер «звільняється» і передається далі по кільцю.

Функціонування мережі забезпечується за допомогою керуючих кадрів і розглядається як виконання ряду взаємопов'язаних процесів. Управління роботою мережі здійснюється централізованим способом за допомогою так званого активного монітора, що є головним менеджером зв'язку в кільці. Слід зауважити, що активним монітором може бути будь-яка, але в кожний конкретний момент тільки одна станція. Активний монітор відповідає за передачу керуючої інформації і даних усіма станціями кільця. У тому числі він відповідає за підтримку головного тактового генератора, здійснює необхідну затримку передачі, стежить за втраченими кадрами і маркером. Однак активний монітор перебирає абсолютно всі функції управління кільцем, частина їх виконується іншими станціями мережі, які в цьому випадку називаються пасивними моніторами.

Підключення станції до передавальної середовищі здійснюється за допомогою кабелю сполучення з середовищем і спеціального блоку підключення до середовища. Кабель сполучення з середовищем являє собою дві кручених пари провідників, одна з яких служить для передачі, а другий - для отримання даних. З боку блоку підключення використовується нормально замкнутий роз'єм даних IBM. При роз'єднання цього роз'єму контакти його відповідної частини замикають відповідні лінії магістрального каналу, а в разі підключення кабелю сполучення магістральний канал комутується на приймаючу і передавальну пари провідників. З боку мережевого адаптера може використовуватися піновий роз'єм типу DB -9 або телефонний роз'єм RJ -45. Сучасні мережеві адаптери є досить «інтелектуальними» пристроями, автоматично розпізнають середу і швидкість передачі (4 або 16 Мбіт / с). Ці адаптери дозволяють здійснювати віддалене завантаження програм і підтримують більшість сучасних мережевих операційних систем, у тому числі Novell NetWare 4.0 і Windows NT.

В даний час існує досить велика кількість типів блоків підключення до середовища. У простому випадку блок підключення являє собою пасивний пристрій, що дозволяє підключати одну станцію до магістрального кабелю. Однак найбільш часто використовуються багатостанційний модуль доступу (MAU - Multistation Access Unit), що забезпечує підключення декількох станцій до магістрального кабелю. Підключення здійснюється радикальним способом, тобто до однієї точки підключення під'єднується кілька станцій. Прикладом пасивних пристроїв служить пристрій IBM 8228, що володіє досить високим ступенем надійності. Поряд з пасивними пристроями для підключення станцій широко використовуються активні керуючі пристрої, в тому числі контролери та концентратори. Найбільш відомим з них є «високоінтелектуальний» контролер управління доступом IBM 8230, різні модифікації якого дозволяють підключати від 2 до 20 станцій. Допускається послідовне з'єднання до чотирьох подібних пристроїв, що забезпечує підключення 80 станцій.За допомогою даного контролера здійснюється управління доступом станцій до кільця і мережею в цілому. Як приклад концентратора можна привести пристрій IBM 8238, що дозволяє підключати до 16 станцій. Допускається послідовне з'єднання 8 подібних пристроїв, що дозволяє з їх допомогою підключити до мережі до 128 станцій. Як правило, активні і пасивні пристрої розміщуються в одній або декількох стійках кабельних з'єднань, до яких і підключаються мережеві станції. У цьому випадку топологія мережі набуває явно виражений зіркоподібний характер.

3 ТЕХНОЛОГІЧНИЙ ПРОЦЕС

.1 Підключення мережі за технологією Ethernet

Будь-яка проводна мережа починається з кабелів і мереж, Ethernet не є винятком. Таким чином, розгляд підключення кабеля Ethernet може розпочатися. Використовуваний вашим Ethernet кабель був спочатку коаксіальний в двох варіаціях: "тонкі" і "товсті". В своїй структурі схожий трохи на кабель від телевізійної антени. Максимальна відстань була 185 м ("тонкі") і 500 м ("товстий"). Максимальна швидкість є 10 Мбіт/с на напівдуплексний режим. Тепер замінити коаксіальний кабель на вита пара. Вона забезпечує швидкість від 10 Мбіт/с до 1000 Мбіт/с. Важливою перевагою є підтримка повнодуплексний режим, де дані можуть передаватися з двох боків одночасно. При цьому існує не питання конфлікту.

Розглянемо тільки виту пару з'єднань. Вона складається з оболонки і чотири пари проводів, що кручена в деякому роді. Довжина крок для кожної пари. Це зроблено, щоб звести до мінімуму послаблення сигналу в кабель. Максимальна відстань-100 м (хоча на практиці це більше)

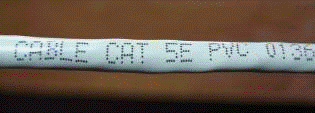

Є кілька категорій таких кабелів: КІШКА-3 (нині практично не застосовується), CAT-5, CAT-5E (допоміжні швидкістю 1000 Мбіт/с), CAT-6 і т. д. Відмінності є головним чином максимальна пропускна здатність. Найбільш популярним і доступним є CAT-5E.

локальна обчислювальна мережа архітектура

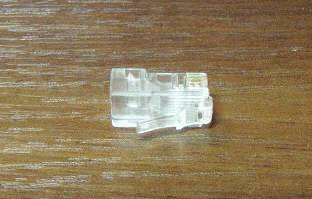

Рис. 3.1 Роз'єм для підключення до мережі Ethernet називається RJ-45, щось на зразок роз'єм для підключення телефонів. Він назвав RJ-11

Існує 3 типи кабелів:

STP (екранованих кабелів, кожна з 4 пари має свою власну екран фольгу + всі 4 пари замотані у фольгу)

ScTP (екранований кабель, всі 4 пари замотані у фольгу). Мають такий вигляд:

Рис 3.2 екранований кабель, всі 4 пари замотані у фольгу

UTP (неекранований). цей кабель має такий вигляд:

Рис 3.3 неекранований кабель

Використання екранованих тросів відповідає лише за умов де заземлені екран кабелі. Якщо він не заземлений, потім ефект екран має тенденцію до нуля!

Технологія Ethernet має два основних типа кабелів:

прямі (підключається до ноутбука/ПК вимикачів (перемикач) вузлів (хабів), маршрутизатори, комутатори та концентратори)

кросовер (з'єднує ноутбук/ПК ваш ноутбук/ПК/ноутбука ПК до маршрутизатора, маршрутизатор маршрутизатори, комутатори, перемикачі і концентратори)

Існують два основні механізми проводів в роз'єм: TIA/EIA 568A і 568B. На хвості 4 пари мають різні кольори: помаранчевий, зелений, синій та коричневий.

Ось схема роз положення проводників у розьємі для стандарта 568A:

А ось схема для 568B:

Рис. 3.4 схема розположення проводників у розьємі

Ось так виглядають кабеля уже с розьємами. Зліва 568A, а справа 568B:

Так що тут. Якщо на одному кінці кабелю провідників тією ж схемою, і з на інший кінець от іншого боку, це буде типу кросоверного кабелю, що використовується в першу чергу для того, щоб підключити ваш ноутбук або ПК. Іншими словами, якщо на одному кінці кабелю провідників стандарт 568A а інший, відповідно до 568V, буде кросовер

Якщо ж на обох кінцях провідників буде настільки ж- або діаграма 568A або 568V, то буде прямо через кабель, який використовується в першу чергу для підключення ноутбука/ПК до вимикачів (перемикач)

Обжимка кабеля

Примітка: "Зажимкою кабеля" є процесом, де кінці кабелю фіксуються роз'єми для підключення до мережного адаптера

Обжимний кабель можна у деяких комп'ютерних магазинах за невелику плату. Як правило, можна стиснути кабелі. Необхідний лише уточнити, який кабель необхідно: "прямий" або "кросовер". У чому полягає різниця між ними описано вище

Описувати процес обробки кабеля. Для цього знадобиться:-кабель (0,1-0,3 $/ метрики, ми купуємо з резервом) - RJ - 45 з'єднувачі (продається приблизно 0,05-0,15 $/ штучка. купувати з запасом) вони, як це:

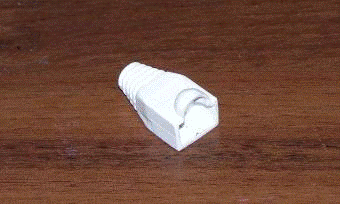

колпачки (якщо потрібні). Выглядають вони так:

Рис3.6 Колпачки

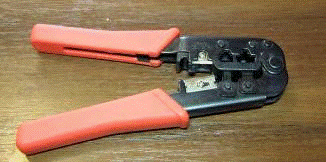

Рис 3.7 обжині клещі

По-перше, видалити частини зовнішньої ізоляцією. Потрібно скоротити приблизно 12 мм. Деякі кліщі є спеціальним ножем. Кабель затиснути і прокрутити:

Рис 3.8 Стискування кабеля

Після закінчення процедури, отримуєм примерно такий результат:

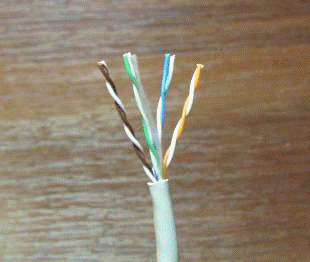

Рис 3.9 Результат стискування

Тепер ми стикаємося "найцікавіша" частина позиції дроти в потрібному порядку відповідно до схем, 568A або 568B. Не рекомендується сильно відмотування провідників. Це може призвести до збільшення кабелю. На малих відстанях це можуть бути проігноровані. Щоб розмістити напрямні, можна використовувати розьємом. Є канавки, які допомагають розправте і вирівняти дроти.

Коли провідників розташовуються як вони повинні бути обрізки країв, щоб вони були приблизно однакової довжину. Для схеми розміщення568V:

Рис 3.10 Організовані і вирівняні провідники

Коли провідники організував і вирізав, ви можете покласти їх на з'єднувачі.

Рис 3.11 Готовий кабель

Коли кабель вставляється в роз'єм, можна стиснути. Для цього знадобиться спеціальна плоскогубці:

Рис 3.12 Зажим

От і все. Тепер ви можете підключити кабель. Якщо все зроблено правильно, кабель не зламаний, роз'єми правильно фіксовані і в мережі робоча картка.

Рис 3.13 підключення

Коли підключення до з'ясовував, ви можете переходити до настройок. Настроювання підключення у Windows XP,

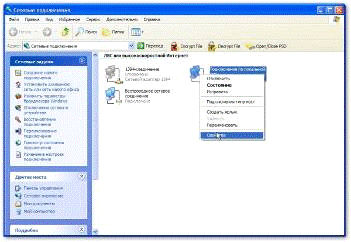

Перейти до мережного підключення сторінки, клацніть правою кнопкою миші підключення до локальної мережі (ім'я можуть бути самими різними, важливо, що підключення використовує мережевої карти) і натисніть на властивості

Рис 3.14 Властивості мережевого підключення

У властивості підключення Інтернет протоколу (TCP/IP) та клацайте на властивості:

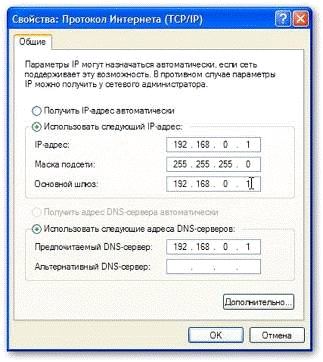

Рис 3.15 Властивості протокола интернета

На цій сторінці вказати IP-адресу, маску підмережі та адресу DNS-сервера шлюзу. Дізнайтеся більше про них в цій статті: комп'ютерних мереж. Введення, якщо ви плануєте використовувати ПК або ноутбук як шлюз, який підключений до Інтернету і через неї на інших ПК / ноутбука онлайн, утримуючи IP-адресу 192.168.0.1

Рис 3.16 Властивості протокола интернета

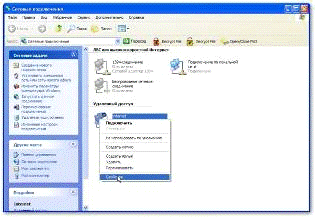

Організація доступу в Інтернет на комп'ютерах мережі через одного підключення до інших комп'ютерів і ноутбуків мали доступ до Інтернету за допомогою одного підключення до комп'ютера, через які ви повинні організувати доступу, перейти до властивостей цього підключення:

Рис 3.17 Властивості підключення

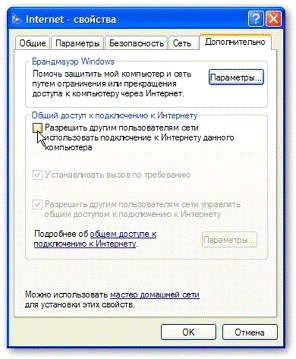

Потім перейдіть на вкладку додатково і поставити галочку, щоб дозволити іншим користувачам мережі.

Рис 3.18

От і все. Тепер користувачі локальної мережі підключено до комп'ютера буде мати можливість користуватися Інтернетом. Для цього їх параметри підключення варто прописати в шлюзу і DNS сервера адреса 192.168.0.1. IP-адрес може бути будь-який з діапазоні від 192.168.0.2. 192.168.0.254

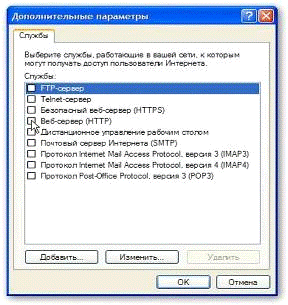

Якщо у вас є сервери, які потребують доступу до Інтернету, потім натисніть на кнопку Параметри:

Рис 3.19 Параметри інтернету

На сторінці, що з'явиться укажіть сервер, до якого потрібно отримати доступ з Інтернету:

Примітка: ця функція вимагає, що користувачам всесвітньої мережі можна отримати доступ конкретному серверу внутрішньої локальної мережі. Наприклад, розглянемо випадок, де у внутрішній мережі є HTTP-сервер. Інтернет обміну в реалізації від Microsoft (ICS) на принцип роботи дуже схожий на NAT. Якщо параметр не вибрано, прийом запиту на порт 80, який відповідає протоколу HTTP комп'ютера, який підключено до Інтернету, чесно "відповісти" що немає такої сервер не тому, що вона не працює на комп'ютері. Якщо ввімкнути цей параметр, то порт 80 запитів буде автоматично передавати локальні мережі (LAN).

Рис 3.20 Додаткові параметри FTP сервер

Рис 3.21 Дозволення доступу до вашого сервера

Зараз інтернет-користувачі можуть отримати доступ до вашого внутрішнього сервера HTTP

4. ОРГАНІЗАЦІЯ ПРАЦІ ТА РОБОЧОГО МІСЦЯ. РАЦІОНАЛЬНІ ПРИЙОМИ ВИКОНАННЯ РОБІТ

4.1 Потенційно небезпечні і шкідливі виробничі чинники

 Комплекс розроблених організаційних заходів і технічних засобів захисту, що є в даний час, накопичений досвід роботи ряду обчислювальних центрів (далі ОЦ) показує, що є можливість добитися значно великих успіхів в справі усунення дії на працюючих небезпечних і шкідливих виробничих чинників.

Небезпечним називається виробничий чинник, дія якого на працюючу людину в певних умовах приводить до травми або іншого раптового різкого погіршення здоров'я. Якщо ж виробничий чинник приводить до захворювання або зниження працездатності, то його вважають шкідливим. Залежно від рівня і тривалості дії шкідливий виробничий чинник може стати небезпечним. Небезпечні і шкідливі виробничий чинники підрозділяються на чотири групи: фізичні, хімічні, біологічні і психофізичні.

Стан умов праці працівників ВЦ і його безпеці, на сьогоднішній день, ще не задовольняють сучасним вимогам. Працівники ОЦ стикаються з дією таких фізично небезпечних і шкідливих виробничих чинників, як підвищений рівень шуму, підвищена температура зовнішнього середовища, відсутність або недостатня освітленість робочої зони, електричний струм, статична електрика та інші.

Багато співробітників ОЦ пов'язано з дією таких психофізичних чинників, як розумове перенапруження, перенапруження зорових і слухових аналізаторів, монотонність праці, емоційні перевантаження. Дія вказаних несприятливих чинників призводить до зниження працездатності, викликане стомленням, що розвивається. Поява і розвиток стомлення пов'язана із змінами, що виникають під час роботи в центральній нервовій системі, з гальмівними процесами в корі головного мозку.

Медичні обстеження працівників ОЦ показали, що крім зниження продуктивності праці високі рівні шуму приводять до погіршення слуху. Тривале знаходження людини в зоні комбінованої дії різних несприятливих чинників може привести до професійного захворювання. Аналіз травматизму серед працівників ОЦ показує, що в основному нещасні випадки походять від дії фізично небезпечних виробничих чинників при виконанні співробітниками невластивих ним робіт. На другому місці випадки, пов'язані з дією електричного струму.

4.2 Забезпечення електробезпеки

Електричний струм є прихований тип небезпеки, оскільки його важко визначити в токо- і не токо - ведучих частинах устаткування, які є хорошими провідниками електрики. Смертельно небезпечним для життя людини вважають струм, величина якого перевищує 0,05А, струм менш 0,05А - безпечний (до 1000 В). З метою попередження поразок електричним струмом до роботи повинні допускатися тільки особи, основні правила, що добре вивчили, по техніці безпеки.

Відповідно до правил електробезпеки в службовому приміщенні повинен здійснюватися постійний контроль стану електропроводки, запобіжних щитів, шнурів, за допомогою яких включаються в електромережу комп'ютери, освітлювальні прилади, інші електроприлади.

Електричні установки, до яких відноситься практично все устаткування ЕОМ, представляють для людини велику потенційну небезпеку, оскільки в процесі експлуатації або проведенні профілактичних робіт чоловік може торкнутися частин, що знаходяться під напругою. Специфічна небезпека електроустановок - токові провідники, корпуси стійок ЕОМ і іншого устаткування, що опинилося під напругою в результаті пошкодження (пробою) ізоляції, не подають яких-небудь сигналів, які попереджають людину про небезпеку. Реакція людини на електричний струм виникає лише при протіканні останньої через тіло людини. Виключно важливе значення для запобігання електротравматизму має правильна організація обслуговування електроустановок ОЦ, що діють, проведення ремонтних, монтажних і профілактичних робіт.

Залежно від категорії приміщення необхідно прийняти певні заходи, що забезпечують достатню електробезпеку при експлуатації і ремонті електроустаткування.

У ОЦ розрядні струми статичної електрики найчастіше виникають при дотику до будь-якого з елементів ЕОМ. Такі розряди небезпеки для людини не представляють, але окрім неприємних відчуттів вони можуть привести до виходу з ладу ЕОМ. Для зниження величини виникаючих зарядів статичної електрики у ОЦ покриття технологічної полови слід виконувати з одношарового полівінілхлоридного антистатичного лінолеуму. Іншим методом захисту є нейтралізація заряду статичної електрики іонізованим газом. У промисловості широко застосовуються радіоактивні нітралізатори. До загальних заходів захисту від статичної електрики у ОЦ можна віднести загальні і місцеве зволоження повітря.

4.3 Вимоги до освітлення приміщень і робочих місць з ПЕОМ

Дані вимоги описані в санітарних нормах і правилах для працівників обчислювальних центрів від 22-05-95.

Штучне освітлення в приміщеннях експлуатації ПЕОМ здійснюється системою загального рівномірного освітлення.

У виробничих і адміністративно-громадських приміщеннях, у випадках переважної роботи з документами, дозволено застосування системи комбінованого освітлення (до загального освітлення додатково встановлюються світильники місцевого освітлення, призначені для освітлення зони розташування документів).

Освітленість на поверхні столу в зоні розміщення робочого документа повинна бути 300-500 лк, також допускається установка світильників місцевого освітлення для підсвічування документів, але з такою умовою, щоб воно не створювало відблисків на поверхні екрану і не збільшувало освітленість екрану більш ніж на 300 лк.

Як джерела світла при штучному освітленні повинні застосовуватися переважно люмінесцентні лампи типа ЛБ. При пристрої відображеного освітлення в адміністративно-громадських приміщеннях допускається застосування металогалогенних ламп потужністю до 250 Вт. Допускається застосування ламп розжарювання в світильниках місцевого освітлення.

Загальне освітлення слід виконувати у вигляді суцільних або переривистих ліній світильників, розташованих збоку від робочих місць, паралельно лінії зору користувача при тому, що рядному має в своєму розпорядженні ПЕОМ. При розташуванні по периметру комп'ютерів лінії світильників повинні розташовуватися локалізовано над робочим столом, ближче до його переднього краю, зверненого до оператора.

Для забезпечення нормованих значень освітленості в приміщеннях використання ПЕОМ слід проводити чищення стекол віконних рам і світильників не рідше за два рази на рік і проводити своєчасну заміну ламп, що перегоріли.

4.4 Забезпечення вимог технічної естетики

 Забарвлення стін світло-коричневе, стелі - біла, підлога - паркетний, світло-коричневий. Колірне оформлення виконане з урахуванням рекомендацій СН-181-70: кольору стін, стелі, підлоги гармонують між собою. З погляду кольоротерапії, жовтий і світло-коричневий кольори покращують настрій, позитивно впливають на нервову систему і внутрішні органи.

4.5 Забезпечення електробезпеки

У даному приміщенні знаходяться вживані в роботі комп'ютери, принтери, сканери, безперебійні джерела живлення а також побутовий музичний центр, які можуть бути причиною поразки людей електричним струмом. Хоча у всіх цих приладах застосовані сучасні заходи захисту, все ж таки проводиться постійний контроль з боку електровідділу відносно стану електропроводки, вимикачів, штепсельних розеток і шнурів, за допомогою яких включаються в мережу електроприлади.

Пожежна безпека забезпечується системою запобігання пожежі і системою пожежного захисту. У службових приміщеннях вивішені «Плани евакуації людей при пожежі», що регламентують дії персоналу у разі виникнення вогнища спалаху і вказуючи місця розташування пожежної техніки.

У необхідних місцях розміщені ручні вогнегасники.

Засобами виявлення і сповіщення про пожежу є автоматичні датчики-сигналізатори про пожежу типа ДТП, що реагують на підвищення температури. Засобом сповіщення співробітників про пожежу служить внутрішньо фірмове радіо.

5. ТЕХНІКА БЕЗПЕКИ ПРИ ВИКОНАННІ РОБІТ

Постановою № 9 від 30 грудня 1998 року Головним державним санітарним лікарем України вперше затверджені державні санітарні правила та норми "Влаштування і обладнання кабінетів комп'ютерної техніки в навчальних закладах та режим праці учнів на персональних комп'ютерах".

Правила та норми встановлюють гігієнічні вимоги до приміщень та нормативи чинників, що створюються комп'ютерами під час їхньої роботи. Вони також установлюють гігієнічні вимоги до проектування, виготовлення й експлуатації вітчизняних та експлуатації імпортних персональних комп'ютерів, що застосовуються в навчально - виховному процесі в закладах освіти різних форм власності та інших закладах, що проводять комп'ютерні заняття для дітей і підлітків.

"Правила і норми" підготовлені з урахуванням нових наукових досліджень із вивчення впливу чинників, що створюються комп'ютерами у процесі їхньої роботи, на організм дітей і підлітків та розробкою заходів щодо запобігання їхнього негативного впливу на формування здоров'я дитячого населення.

"Державні санітарні норми і правила"-обов'язковий для виконання нормативний документ, що визначає критерії безпечного використання комп'ютерної техніки в навчально - виховному процесі дітей і підлітків (підстава: статтей 7,11,13,15,16,17,18,19,20,21,22,26,27,28 Закону України "Про забезпечення санітарного та епідемічного благополуччя населення"). Порушення цих норм і правил приводить до дисциплінарної, адміністративної та кримінальної відповідальності у відповідності з діючим законодавством.

У "Правилах та нормах" прийняті такі позначення та скорочення:

ПК - персональний комп'ютер; ВМ - відео - монітор; ЕПТ - електронно - променева трубка;

ЕМП - електромагнітне поле; ЕП - електричне поле; СЕП - статичне електричне поле; КПО - коефіцієнт природного освітлення; ГДН - гранично допустимі норми; ККТ - кабінети комп'ютерної техніки.

Наводжу основні положення "Державних санітарних норм і правил".

.1. Загальні положення

.1.1. Санітарні правила і норми влаштування і обладнання кабінетів комп'ютерної техніки на персональних комп'ютерах установлюють нормативи фізичних чинників, що створюються комп'ютерами під час їхньої роботи, та гігієнічні вимоги до проектування, виготовлення і експлуатації вітчизняних та експлуатації імпортних персональних комп'ютерів, що застосовуютьсяв трудовій діяльності.

.1.2. Правила містять вимоги до умов розміщення та обладнання кабінетів комп'ютерної техніки в навчально-виховних і позашкільних закладах освіти, а також режиму праці дітей і підлітків на персональних комп'ютерах.

.1.3. Правила поширюються на всі види персональних електронно-обчислювальних машин і їх складових частин (відеомонітори, системні блоки, клавіатуру, принтери та ін.) та ігрові комплекси, що сконструйовані на основі електронно-променевих трубок.

.1.4. Категорично забороняється використовувати в навчально-виховних закладах як відеомонітори ПК побутові телевізори та відеомонітори, що сконструйовані на телевізійних електронно-променевих трубках.

.1.5. Вимоги й нормативи Правил повинні враховуватися під час розробки та корегування державних і галузевих стандартів та інших керівних документів, що встановлюють технічні вимоги до персонального комп'ютера та його складових частин (відеомонітора, клавіатури, системного блоку, принтера, спеціальних меблів та ін.).

.1.6. Розробникам ПК та його складових частин вітчизняного виробництва необхідно дотримуватись державних, галузевих стандартів, інших керівних документів, технічних умов (ТУ) та технічних завдань (ТЗ) на розробку та виготовлення ПК, погоджених з МОЗ України.

.1.7. ПК та його складові частини закордонного виробництва повинні мати сертифікат країни - виробника і підлягають обов'язковій сертифікації закладами МОЗ України.

.1.8. Відповідальність за обов'язкове дотримання встановлених цими Правилами гігієнічних вимог і нормативів покладається на посадових осіб, фахівців організацій і фізичних осіб, що займаються: підприємницькою діяльністю; розробкою, виробництвом, закупівлею, реалізацією й застосуванням персональних комп'ютерів і ігрових комплексів із використанням комп'ютерів. Відповідальність несуть також фізичні особи та організації, що займаються проектуванням, будівництвом, реконструкцією та оснащенням приміщень навчально-виховних закладів усіх типів і власності (державні, відомчі, приватні), призначених для експлуатації ПК.

.1.9. Проектна документація на будівництво й реконструкцію навчальних приміщень для експлуатації ПК повинна бути погоджена з органами Державного санепіднагляду України. Відкриття кабінетів обчислювальної техніки узгоджується з органами держсанепіднагляду після проведення необхідних лабораторно-інструментальних досліджень. На кожний кабінет комп'ютерної техніки повинен заповнюватись санітарний паспорт .

.1.10. Керівники навчально - виховних та позашкільних закладів усіх типів незалежно від форм підпорядкування й власності зобов'язані привести робочі місця учнів-користувачів персональних комп'ютерів у відповідність із вимогами цих Правил.

.1.11. Державний санітарний епідеміологічний нагляд за виконанням цих Правил, гігієнічну оцінку на відповідність робочих місць, оснащених ПК, здійснюється органами й закладами Державної санітарно - епідеміологічної служби України та відповідних Науково-дослідних установ МОЗ України.

.1.12. Державний санітарно - епідеміологічний нагляд за новими (модернізованими) персональними комп'ютерами (призначеними для дитячого контингенту користувачів) здійснюється на етапах їхньої розробки, прийомки до виробництва, виробництва й надходження та експлуатації у навчально - виховних закладах.

.1.13. При порушенні "Санітарних норм і правил влаштування і обладнання кабінетів комп'ютерної техніки в навчальних закладах та режиму праці учнів на персональних комп'ютерах" винні притягуються до дисциплінарної, адміністративної і кримінальної відповідальності згідно Закону України "Про забезпечення санітарного та епідемічного благополуччя населення", ст. 10, 19, 20,24,40.

.2. Вимоги до приміщень та розташування робочих місць із ПК.

.2.1. Приміщення, призначені для роботи з ПК, повинні мати природне освітлення. Орієнтація вікон повинна бути на північ або північний схід, вікна повинні мати жалюзі, які можна регулювати, або штори.

.2.2. Не дозволяється розміщувати кабінети обчислювальної техніки у підвальних приміщеннях будинків.

.2.3. Кабінети, обладнані комп'ютерною технікою, в навчальних закладах повинні розміщуватись в окремих приміщеннях із природним освітленням та організованим обміном повітря.

Площа на одного учня, який працює з ПК, повинна складати не менше 6,0 кв.м, об'єм-не менше 20 куб.м. Площа учбових приміщень із ПК повинна розраховуватись на півкласу учнів, але не більш як 12 чоловік.

.2.4. Стіни, стеля й підлога та обладнання кабінетів комп'ютерної техніки, повинні мати покриття з матеріалів із матовою фактурою з коефіцієнтом відбиття: стін - 40 - 50 % , стелі - 70-80 %, підлоги-20-30 %, предметів обладнання-40-60%, (робочого столу-40-50 %, корпуса дисплею та клавіатури-30-50 % , шаф та стелажів-40-60 %).

.2.5. Поверхня підлоги повинна мати антистатичне покриття та бути зручною для вологого прибирання.

.2.6. Забороняється використовувати для оздоблення інтер'єру приміщень комп'ютерних класів полімерні матеріали (дерев'яно - стружкові плити, шпалери, що придатні для миття, плівкові та рулонні синтетичні матеріали, шаровий паперовий пластик та ін.), що виділяють у повітря шкідливі хімічні речовини, які перевищують гранично допустимі концентрації.

Вміст шкідливих хімічних речовин у повітрі дошкільних та учбових приміщень із комп'ютерною технікою не повинен перевищувати середньодобові концентрації, що наводяться в "Переліку гранично допустимих концентрацій забруднюючих речовин в атмосферному повітрі населених пунктів" №3086-84 від 27.08.84 р. та доповненнях до нього, що затверджені Міністерством охорони здоров'я.

.2.7. При будівлі нових і реконструкції діючих загальноосвітніх шкіл, середніх спеціальних і вищих учбових закладів висота приміщень (від підлоги до стелі), у яких передбачено використання персональних комп'ютерів у навчальному процесі, повинна бути не менше 3,6 м, а площа на 1 робоче місце-6 м2 (ДБН В.2.2-3-97).

. 3. Вимоги до мікроклімату

У кабінетах, де проводиться із застосуванням персональних комп'ютерів, температура повітря повинна бути 19,5±0,5°С, відносна вологість повітря 60±5%, швидкість руху повітря не більшою 0,1 м/с.

Рівень іонізації повітря на відстані 0,3 м від працюючого екрана відео монітора не повинен бути нижче 200 і більше 50000 легких позитивних і негативних іонів обох знаків (окремо) в куб.см. повітря.

Оптимізацію іонізації повітря на робочих місцях школярів рекомендується проводити за допомогою біполярних коронних аероіонізаторів із створенням оптимальних рівнів легких позитивних і негативних аероіонів у межах 1000-3000 іонів у куб.см. кожної полярності.

У приміщенні з персональним комп’ютером повинен бути забезпечений трикратний обмін повітря за 1 годину. Для охолодження та очищення повітря від пилу в кабінетах можуть бути встановлені побутові кондиціонери, які мають позитивний гігієнічний висновок державної санітарно-гігієнічної експертизи ГСЕУ МОЗ (БК-1500, БК-2000, БК-2500 та шш.).

ВИСНОВОК

Мережа Ethernet використовує для управління передачею даних по мережі конкурентну схему. Елементи мережі Ethernet можуть бути з'єднані по шинної або зоряної топології з використанням кручених пар, коаксіального або волоконно-оптичних кабелів.

Основною перевагою мереж Ethernet є їх швидкодію. Володіючи швидкістю передачі від 10 до 100 Мбіт / с, Ethernet є однією з найшвидших серед існуючих локальних мереж. Однак така швидкодія, в свою чергу, викликає певні проблеми: через те, що граничні можливості тонкого мідного кабелю лише незначно перевищують зазначену швидкість передачі в 10 Мбіт / с, навіть невеликі електромагнітні перешкоди можуть значно погіршити продуктивність мережі.

Як показує їх найменування, мережі IBM Token Ring використовують для передачі даних схему з маркерні доступом.Мережа Token Ring фізично виконана за схемою "зірка», але веде себе як кільцева. Іншими словами, пакети даних передаються з однієї робочої станції на іншу послідовно (як в кільцевої мережі), але постійно проходять через центральний комп'ютер (як в мережах типу «зірка»).

Мережі Token Ring існують у двох версіях, зі швидкістю передачі в 4 або 16 Мбіт / с. Однак, хоча окремі мережі працюють на швидкостях або 4, або 16 Мбіт / с, можливе з'єднання через мости мереж з різними швидкостями (особливо версія зі швидкістю передачі 16 Мбіт / с) і прості для установки. Однак у порівнянні з мережами ArcNet мережі Token Ring дороги.

Мережа ArcNet використовує схему з маркерні доступом і може працювати як в шинній, так і в зоряній топології.Схема «зірка» зазвичай забезпечує кращу продуктивність, так як при цій топології виникає менше конфліктів при передачі.ArcNet сумісна з коаксіальними кабелями, крученими парами і волоконно-оптичними кабелями.

Системи ArcNet є порівняно повільними. Передача здійснюється на швидкості лише 2,5 Мбіт / с, що значно менше, ніж в інших типах мереж. Незважаючи на малу швидкодію, ArcNet зберігає свою популярність. Її мала швидкість передачі є у своєму роді компенсацією за ефективний метод передачі сигналів.

СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ

1.Кулаков Ю.А., Луцький Г.М. навчальний посібник «Локальні мережі».

.Інформатіка: навчальний посібник під редакцією Могильова А.В., Пак Н.І., Хеннер Є.К. 2009.

.Фігурнов В.Е. "IBM PC для користувача "

. Комп’ютерні мережі : навч. посіб. для студ. / К. О. Кобильнік. - Київ : НТУУ «КПІ», 2010.

..Новиков Ю. В. Основы локальных сетей / Ю. В. Новиков,С. В. Кондратенко. - М. : ЭКОМ, 2008. - 360 с.

.Таненбаум Э. Компьютерные сети / Э. Таненбаум - C-Пб. : Питер, 2003. - 992 с.

.Кулаков Ю. А. Компьютерные сети : учебное пособие /Ю. А. Кулаков, Г. М. Луцкий. - К. : Юниор, 2009. - 384 с.

8Загальні принципи побудови обчислювальних мереж мережі [Електронний ресурс]. - Режим доступу : <http://prvo.dynalias.net/book/archnet/glava1/001.htm>

.Комп’ютерні мережі [Електронний ресурс]. - Режим доступу : -http://moodle.udec.ntukpi.kiev.ua/moodle/mod/resource/view.php?id=5873 <http://moodle.udec.ntu-kpi.kiev.ua/moodle/mod/resource/view.php?id=5873>.

.Підключення мереж [Електронний ресурс]. <http://acerfans.ru/faq/236-kompjuternye-seti.-setevye-podkljuchenija.html>
