Корпоративная сетевая инфраструктура

Введение

Компьютерная сеть <#"785170.files/image001.gif">

Где П - стоимость полуфабрикатов и комплектующих, руб.;

А1 - цена единицы полуфабриката или комплектующего, руб.;

Б1 - норма расхода полуфабриката или комплектующего, шт.

Общая сумма затрат на комплектующие определяете по формуле:


Где Пi - стоимость каждого комплектующего.

П = 89432*4+84*69+5*96=364004 руб.

Транспортно-заготовительные расходы по данным предприятия составляют 5% от общей стоимости материалов и комплектующих изделий.


Тзаг.=(364004*5%)/100%=18200,2 руб.

.2.2 Расчет трудоемкости и заработной платы

Трудоемкость определяется на основании операций технического процесса. Трудоемкость показывает, сколько времени требуется для производства единицы продукции. Норма времени на операцию называется калькуляционным временем и обозначается Ткал.

Ткал.=Тпз.+Тшт

где Ткал. - расчетное время на одну операцию, мин.;

Тпз. - подготовительно-заключительное время на одну операцию, мин.;

Тшт. - штучное время на одну операцию, мин;

Ткал. не рассчитывается по формуле, а берется из нормативов на операции по обслуживании ИС предприятия. Ткал. для всех необходимых операций занесено в соответствующую графу таблицы.

Расценка на операцию определяется по формуле:

где Р - расценка на операцию, руб.;

С - часовая тарифная ставка, руб. Часовая тарифная ставка показывает величину оплаты труда за единицу времени (за час) при определенной квалификации. Часовую тарифную ставку по данным предприятия можно рассчитать по формуле:


В соответствии с формулой 7:

Сч.=7000/(21.8х8)=7000/174,4=40,14руб.

Заработная плата прямая (ЗПп) определяется по формуле:


Используя формулу 8 получаем:

Р1=40,14х5/60=3,35 руб.

Р2=40,14х15/60=10,04 руб.

Р3=40,14х20/60=13,38 руб.

Р4=40,14х60/60=40,14 руб.

Р5=40,14х10/60=6,69 руб.

Р6=40,14х2/60=1,34 руб.

Р7=40,14х10/60=6,69 руб.

Р8=40,14х10/60=6,69 руб.

Р9=40,14х15/60=10,04 руб.

По формуле 10:

ЗПп=3,35+10,04+13,38+40,14+6,69+1,34+6,69+6,69+1,34+10,04+10,04=98,36 руб.

Результаты расчетов занесены в таблицу 5.

Таблица 5. Трудоемкость установки и регулировки, прямая зарплата

п/п

Наименование операции

Разряд рабочего

Тарифная ставка, руб./ч.

Ткал., мин.

Р, руб.

1

Входной контроль

2

40,14

5

3,35

2

Подготовительная

2

40,14

15

10,04

3

Нарезка и прокладка коробов

2

40,14

20

13,38

4

Нарезка и прокладка кабелей

2

40,14

40,14

5

Маркировка кабелей

2

40,14

10

6,69

6

Сборочная

2

40,14

2

1,34

7

Монтажная

2

40,14

10

6,69

8

Маркировка оборудования

2

40,14

10

6,69

9

Контрольная

2

40,14

15

10,04

Трудоемкость

147


Зарплата прямая

98,36



Где ЗПдопл. - доплаты до основной заработной платы, по данным предприятия составляют 55% от прямой заработной платы.

где ЗПосн. - основная заработная плата.

Используя формулы 9, 10, 11 получаем:

ЗПдопл.=98,36*55%/100%=54,09 руб.


где Есн. - единый социальный налог, по данным предприятия составляет 21,34%.

В соответствии с формулой

Есн.=(152,704+54,09)*21,34%/100%=44,07 руб.

8.2.3 Расчет накладных расходов

Накладные расходы - это косвенные расходы, связанные с обслуживанием процесса производства и управления.

На практике на предприятии накладные расходы не подразделяют, а рассчитывают по формуле:


По формуле

Нрасх=98,36*127,4%/100%=125,3 руб.

.2.4 Калькуляция себестоимости

Для составления калькуляции подсчитывается полная себестоимость по формуле 16. Калькуляция представлена в таблице 5.

Сполн.=М+П+Тзаг.+Зосн.+Здополн.+Есн+Нрасх

Сполн. = Спр., так как отсутствуют внепроизводственные расходы (Нвнепр.), то есть расходы связанные с реализацией произведенной продукции.

По формуле

Сполн.= 364004+18200,2+98,36+54,09+44,07+125,3=382526,02 руб

Таблица 6. Калькуляция себестоимости установки и регулировки коммутатора системы защиты

п/п

Статьи калькуляции

Сумма, руб.

Уд.вес в %

Прямые затраты

1

Покупные изделия и полуфабрикаты

364004

95,08

2

Транспортно-заготовительные расходы

18200,2

4,75

Зарплата основная

98,36

0,07

4

Зарплата дополнительная

54,09

0,01

5

Единый социальный налог

44,07

0,017

Косвенные затраты

6

Накладные расходы

125,3

0,09

ИТОГ: Полная себестоимость

382526,02

100


.2.5 Анализ структуры себестоимости

Проанализировав структуру себестоимости, представленную в таблице 4, можно сделать вывод, что основную часть - 95,08% полной себестоимости установки и настройки ЛВС, составляют покупные изделия и полуфабрикаты, к которым относятся коммутаторы Cisco Catalyst 2960-S-24TS-L, патч-корды и коннекторы RJ-45.

Для снижения себестоимости следует использовать более дешевое устройство, но оно будет менее надежно и функционально, что отразиться на надежности и стабильности системы, а это недопустимо с точки зрения безопасности информации. Поэтому лучше выбрать надежное устройство и быть полностью уверенным в защищенности системы, чем экономить в ущерб надежности.

9. Экспериментальная часть

Основными задачами экспериментальной части являются получение навыков работы и настройки коммутаторов.

Первой задачей для настройки коммутатора следует подключить его к компьютеру и запустить программу COM1-PuTTY. Далее программа выдаёт команду установки конфигураций для данного коммутатора, которое показано на рисунке 1.

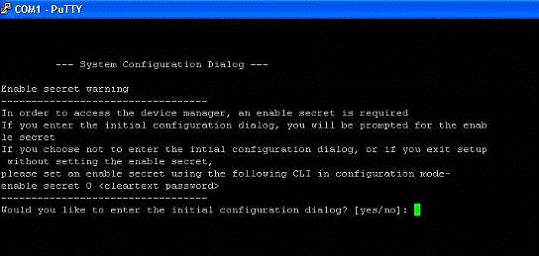

Рисунок 1. Установка конфигураций коммутатора.

Затем после этой команды нужно задать имя данного коммутатора.

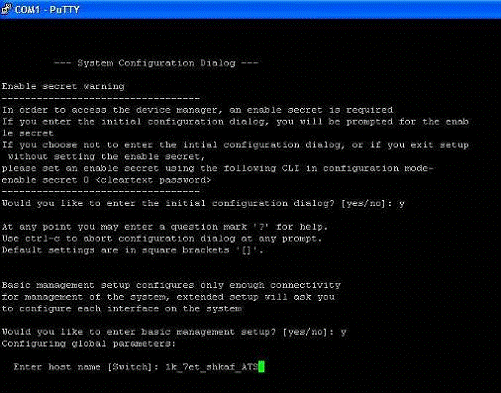

Рисунок 2. Определение имени коммутатора

После того как было указано имя коммутатора, нужно ввести пароль для защиты и безопасности использования. Потом данная программа запрашивает команду для введения коммутатора в сеть.

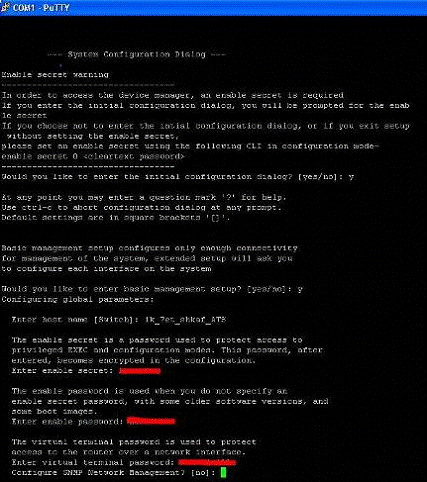

Рисунок 3. Введение пароля и подключение коммутатора в сеть

После выполнения данной команды программа автоматически загружает в коммутатор используемые интерфейсы и оболочки предназначенные для бесперебойной и безопасной работы коммутатора, которые показаны на рисунке 4.

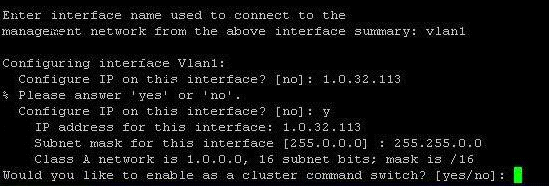

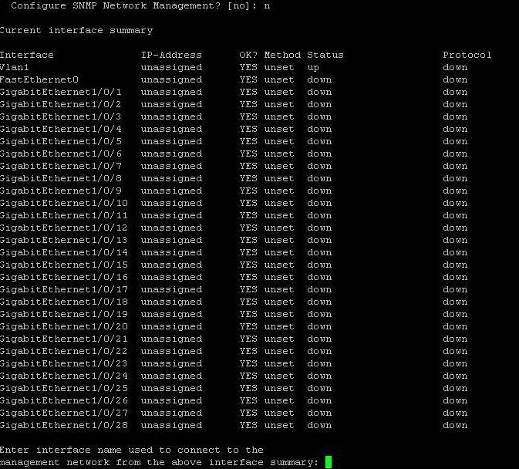

Рисунок 4. Установка интерфейсов и оболочек коммутатора

После окончание работы программа запрашивает сохранение всех выполненных программ. Для этого нажимаем сохранить данные и настройка коммутатора на этом завершается. Теперь коммутатор можно использовать для поставленной ему задачи.

Рисунок 5. Сохранение параметров коммутатора

10. Техника безопасности

.        Общие требования безопасности.

.1.     К работе на персональных электронно-вычислительных машинах (ПЭВМ) допускаются лица, прошедшие медицинский осмотр, обучение безопасным приемам работы, прошедшие инструктаж по охране труда на рабочем месте и проверку знаний на 1 группу по электробезопасности, а также изучившие настоящую инструкцию.

.2.     Работа на ПЭВМ сопровождается наличием следующих вредных производственных факторов:

повышенный уровень электромагнитных излучений;

повышенный уровень статического электричества;

повышенная пульсация светового потока;

прямая и отраженная блеклость;

перенапряжение глаз;

локальное мышечное напряжение пальцев рук;

монотонность труда.

.3. Женщины со временем установления беременности и в период кормления грудью к выполнению всех видов работ, связанных с использованием ПЭВМ, не допускаются.

.4. Площадь одного рабочего места пользователя ПЭВМ должна быть не менее 6 м2 для ПЭВМ с ЭЛТ монитором и не менее 4,5 м2 для ПЭВМ с монитором LCD.

.5. Уровень шума не должен превышать 50 дБ при работе без печатающего устройства и 75 дБ при включенном печатающем устройстве.

.6. Помещение с ПЭВМ должно иметь естественное и искусственное освещение. Освещенность но поверхности стола в зоне размещения рабочего документа должна быть 300-500 лк, а освещенность экрана монитора 100-250 лк.

.7. Рабочее место в ПЭВМ должно располагаться так, чтобы естественный свет падал с боку, преимущественно слева.

.8. Продольное расстояние между рабочими местами должно быть не менее 2м, поперечное - не менее 1,2м.

.9. Экран монитора должен находиться от глаз пользователя на оптимальном расстоянии 0,6-0,7м, но не ближе 0,5м.

.10. Клавиатуру следует располагать на поверхности стола на расстоянии 10-30см от края, обращенного к пользователю.

.11. Монитор и системный блок должны быть расположены не ближе 1м от источников тепла.

.12. При внезапном заболевании (недомогании), получении травм, необходимо прекратить работу, выключить ПЭВМ, сообщить непосредственному руководителю и обратиться в медсанчасть.

.        Требования безопасности перед началом работы.

Перед началом работы на ПЭВМ необходимо:

.1.     Отрегулировать освещенность на рабочем месте, убедиться в отсутствии бликов на экране монитора.

.2.     Проверить правильность подключения оборудования в электрическую сеть.

.        Требования безопасности во время работы.

.1.     Пользователь во время работы обязан:

в течение всего рабочего дня содержать в порядке и чистоте рабочее место;

держать открытыми все вентиляционные отверстия устройств;

соблюдать установленные режимом рабочего дня регламентированные перерывы в работе и выполнять в физкульт-паузах рекомендованные упражнения для глаз, шеи, рук и ног;

соблюдать расстояние от глаз до экрана в пределах 60-80 см.

переключать разъемы интерфейсных кабелей периферийных устройств при включенном питании;

допускать захламленность рабочего места бумагой и пыленакапливающими предметами;

допускать попадание влаги на поверхность системного блока, монитора, рабочую поверхность клавиатуры, дисководов принтеров и других устройств;

производить самостоятельное вскрытие и ремонт оборудования.

.2.     Продолжительность непрерывной работы на ПЭВМ без регламентированного перерыва не должна превышать двух часов.

.        Требования безопасности в аварийных ситуациях.

.1.     При возникновении аварийной ситуации, связанной с опасностью для своего здоровья и здоровья окружающих людей, необходимо прекратить работу, обесточить электрооборудование, сообщить об опасности другим работникам, находящимся в этом помещении, начальнику подразделения и покинуть опасную зону.

.2.     При обнаружении неисправности, внезапном отключении электроэнергии, появлении запаха гари (горелой изоляции) необходимо прекратить работу, выключить системный блок, монитор, вынуть штепсельную вилку из розетки и сообщить непосредственному руководителю.

.3.     Приступать к работе разрешается только после ликвидации аварии (устранения неисправностей оборудования), с разрешения непосредственного руководителя (начальника подразделения).

Заключение

В рамках данного дипломного проекта была рассмотрена корпоративная сетевая инфраструктура.

В специальной части дипломного проекта было проанализировано назначение комплекса и функциональные возможности его отдельных частей. Описана область его возможного применения на предприятии ОАО “Российские космические системы”. В расчётной части был произведён расчёт мощности потребляемой оборудованием центрального коммутационного узла, расчёт ИБП для центрального коммутационного узла (максимальная поддержка оборудования при отключенной электроэнергии) и расчёт необходимой пропускной способности оптических межкорпусных каналов

В технологической части дипломного проекта была описана краткая характеристика ЛВС, выбор типа производства, составление технологического маршрута сборки и монтажа ЛВС, выбор оборудования, приспособления, инструментов и вспомогательных материалов и описание операций технологического процесса.

В экономической части дипломного проекта было описано технико-экономическое обоснование ЛВС также был произведен расчет экономичности, была произведена технико-экономическая характеристика ЛВС, расчёт полной себестоимости сборки и монтажа ЛВС, стоимость материальных затрат, трудоёмкость и заработная плата, накладные расходы, калькуляция себестоимости, а также анализ структуры себестоимости.

В экспериментальной части произведен удачный эксперимент по настройке коммутатора.

Список литературы

1. Н. Малых. Локальные сети.

. Н. Олифер, В. Олифер. Базовые технологии локальных сетей.

. Кабельные системы Ethernet.

. Бэрри Нанс. Компьютерные сети.

. В. Г. Олифер, Н. А. Олифер. «Компьютерные сети. Принципы, технологии, протоколы»
