Разработка эскизного проекта информационной системы фирмы по продаже компьютеров

КУРСОВАЯ РАБОТА

Разработка эскизного проекта информационной системы фирмы по продаже компьютеров

Введение

программный информационный компьютер

Объект разработки: Информационная система по продаже компьютеров

Актуальность информационных систем в управлении предприятиями. Если раньше они автоматизировали процессы учёта, то на сегодняшний день они выполняют функции стратегического управления и обеспечивают конкурентное преимущество организации.

Для динамичного развития бизнеса и экономики в целом информационная инфраструктура не менее важна, чем любая другая инфраструктура. Информационные системы играют особую роль при повышении уровня информатизации производственных и управленческих процессов.

Цели курсовой работы:

.        закрепить теоретические знания, полученные в процессе изучения курса «Проектирование информационных систем»;

.        научиться вырабатывать и реализовывать решения при проектировании всех компонентов разрабатываемой информационной системы.

В курсовой работе объектом информационной системы является фирма по продаже компьютеров. Основные бизнес процессы: клиент, фирма покупатель, список товаров, список поставщиков, контроль качества, отдел продаж.

1. Общие сведения

1.1 Исследование предметной области

В основе решении задачи лежит автоматизация процесса. Работа фирмы по продаже компьютеров связана с быстрой и качественной работой с клиентами. При работе с информационной системой фирмы должны выполняться следующие действия:

·        Обработка заказа

·        Предоставить требуемый товар, прошедший проверку качества

·        Занести в отчёт

.2 Описание Бизнес-процессов

Бизнес-процесс «Клиент\Фирма-покупатель»

Клиент выбирает товар. Выбрав, он связывается с менеджером и оформляет покупку. После чего клиент оплачивает товар. Менеджер выдаёт товар клиенту.

Бизнес-процесс «Склад»

У любой нормальной фирмы занимающейся продажами должен быть склад с товаром, что бы любой покупатель мог выбрать товар имеющийся в наличии. От поставщика приходят компьютеры и они отправляется на склад. Там ведётся учёт всех компьютеров и подсчёт их стоимости. Всё это заноситься в отчёт и отправляется администратору.

Бизнес-процесс «Отдел продаж»

Покупатель обращается к менеджеру с запросом о покупке. Менеджер отправляет запрос на склад, узнаёт цену комплектации компьютера. Посоле этого менеджер оформляет покупку и выдаёт товар покупателю.

Бизнес-процесс «Поставщик»

Работа фирмы по продаже компьютеров не возможна без поставщиков. Администратор ищет подходящих поставщиков после чего он регистрирует сотрудничество. Администратор записывает данные поставщика: Ф.И.О. поставщика, адрес, телефон, вид поставляемого товара.

Бизнес-процесс «Проверка качества»

Прежде чем купить товар у поставщика, он должен пройти проверку качества. Для этого товар проверяется по критериям качества. После того как товар пройдёт проверку, он отправляется на склад.

2. Информационная система магазина

.1 Описание информационной системы

Функциональная структура информационной системы.

Функциональная структура включает в себя:

ввод, хранение и обработку информации о клиентах, сотрудниках, поставщиках и складе;

учет и ведение справочника обо всех заказах;

надежное хранение справочников и журналов в нескольких копиях.

Структура программных средств информационной системы.

Программное обеспечение - это комплекс программ обработки, в том числе и передача данных.

Программное обеспечение должно быть достаточным для выполнения всех функций, заданных в системе, а также имеет средства организации всех требуемых процессов обработки данных, позволяющих своевременно выполнять эти функции.

Для нормального функционирования системы необходимо наличие следующих программных средств:

)        Операционная система Windows 7 или более новая.

2)      Microsoft Office 2010 pro и новее.

)        Microsoft SQL Server 2008 и новее.

Структура технических средств информационной системы.

Автоматизированная информационная система фирмы предназначена для более удобного учёта и хранения отчётов.

Техническое обеспечение для данной информационной системы можно разделить на:

серверную часть,

клиентскую часть.

В серверную часть входит один сервер с объемом жесткого диска не менее 500 Гб и оборудованный необходимым софтом.

Клиентская часть включает в себя одну рабочую станцию. В качестве примера, это может быть ноутбук с доступов интернет.

Связь между сервером и рабочей станцией обеспечивается через интернет соединение.

В итоге можно сказать, что техническое обеспечение данной информационной системы состоит из сервера, рабочей станции и интернет сети.

При выборе технических средств необходимо учитывать, что соотношение между затратами на создание системы и достигаемым эффектом должно быть рациональным.

Организационная структура информационной системы.

Организационное обеспечение - совокупность методов и средств, регламентирующих взаимодействие работников с техническими средствами и между собой в процессе разработки и эксплуатации информационной системы

Работа с данной информационной системой не требует специальной подготовки пользователей, благодаря удобному интерфейсу.

Организационное обеспечение реализует следующие функции:

- анализ существующей системы управления организацией, где будет использоваться информационная система, и выявление задач, подлежащих автоматизации;

подготовку задач к решению на компьютере, включая техническое задание на проектирование информационной системы и технико-экономическое обоснование ее эффективности;

разработку управленческих решений по составу и структуре организации, методологии решения задач, направленных на повышение эффективности системы управления.

Организационное обеспечение создается по результатам пред проектного исследования на 1-м этапе построения БД.

2.2 Диаграммы проекта

Диаграмма - графическое описание множества элементов в виде связного графа, в котором вершины - это сущности, а ребра - отношения.

Бизнес-процесс

Предметная область содержит регистрацию клиентов, регистрацию фирм, отдел продаж, проверку качества, список поставщиков, склад. Для определения их содержания сознается модель бизнес-процессов (рисунок 1).

Рисунок 1. Диаграмма классов.

Диаграммы прецедентов

С помощью диаграммы прецедентов проектируются действия в системе. Рисунок 2 отображает диаграмму прецедентов для всей системы.

Рисунок 2. Общая диаграмма прецедентов.

На рисунках 3-8 представлены диаграммы прецедентов для бизнес-процессов.

Рисунок 3. Диаграмма прецедентов для бизнес-процесса «Отдел продаж»

Рисунок 5. Диаграмма прецедентов для бизнес-процесса «Список товаров»

Рисунок 6. Диаграмма прецедентов для бизнес-процесса «Фирма покупатель»

Рисунок 7. Диаграмма прецедентов для бизнес-процесса «Контроль качества»

Рисунок 8. Диаграмма прецедентов для бизнес-процесса «Клиент»

Диаграммы последовательностей

Диаграммы последовательностей концентрируют внимание на временных параметрах взаимодействия.

На рисунке 9 представлена диаграмма последовательностей для всей системы в целом.

Рисунок 9. Общая диаграмма последовательностей.

На рисунках 10- ? представлены диаграммы последовательностей для каждого бизнес-процесса в отдельности.

Рисунок 10. Диаграмма последовательностей для бизнес-процесса «Клиент\Фирма»

Рисунок 11. Диаграмма последовательностей для бизнес-процесса «Отдел продаж»

Рисунок 12. Диаграмма последовательностей для бизнес-процесса «Контроль качества»

Рисунок 13. Диаграмма последовательностей для бизнес-процесса «Склад»

Рисунок 14. Диаграмма последовательностей для бизнес-процесса «Список поставщиков»

Диаграммы деятельности

Представление информационной системы возможно в виде диаграммы деятельности. В ней демонстрируется последовательность действий в системе.

На рисунке 15 представлена диаграмма деятельности для всей информационной системы в целом.

Рисунок 15. Общая диаграмма деятельности

На рисунках 16-21 отражены диаграммы деятельности для каждого бизнес-процесса в отдельности.

Рисунок 16. Диаграмма деятельности для бизнес-процесса «Отдел продаж»

Рисунок 17. Диаграмма деятельности для бизнес-процесса «Клиент»

Рисунок 18. Диаграмма деятельности для бизнес-процесса «Склад»

Рисунок 19. Диаграмма деятельности для бизнес-процесса «Проверка качества»

Рисунок 20. Диаграмма деятельности для бизнес-процесса «Фирма покупатель»

Рисунок 21. Диаграмма деятельности для бизнес-процесса «Список поставщиков»

Диаграмма классов, ER-диаграмма классов и диаграмма компонентов

Диаграммы классов используются в целях:

)        Для моделирования словаря системы, чтобы выявить, какие абстракции являются ее частью.

)        Для моделирования простых коопераций. (Кооперация - сообщество классов и интерфейсов, работающих совместно).

)        Для моделирования логической структуры базы данных.

Диаграмма классов информационной системы фирмы по продаже компьютеров представлена на рисунке.

Рисунок 22. Диаграмма классов

Также можно построить ER-диаграмму классов (рисунок 23).

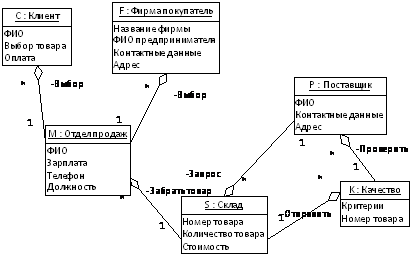

Рисунок 23 ER-диаграмма классов.

На рисунке 24 представлена диаграмма компонентов.

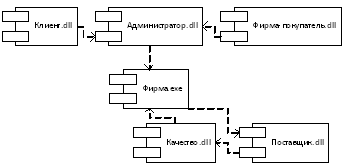

Рисунок 24. Диаграмма компонентов

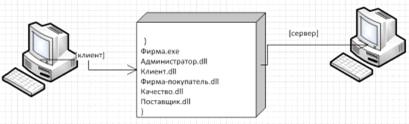

Рисунок 25. Диаграмма развертыванья компонентов

Заключение

В процессе проведения курсовой работы был проведён анализ работы Фирмы по продаже компьютеров и на основе этого были разработаны документы для работы с системой.

Основной целью является автоматизация процесса и упрощения ведения отчётов. Были рассмотрены все бизнес процессы данной предметной области и построены диаграммы.

Список используемой литературы

1.   UML-проектирование систем реального времени параллельных и распределенных приложений (Хассан Гома)

2.      UML 2.0. Объектно-ориентированное моделирование и разработка (Дж. Рамбо, М. Блаха)

3.      Mastering UML with Rational Rose 2002 (Уэнди Боггс, Майкл Боггс)

4.      Конспект лекций по дисциплине «Проектирование информационных систем».

.        Учебный курс «Проектирование информационных систем» В.И. Грекул.

.        Федеральный закон «Об информации, информатизации и защите информации».
