Разработка прототипа информационной системы на всех этапах жизненного цикла программных средств

1. Постановка задачи

пользовательский интерфейс программный информационный

Цель курсового проекта: разработать прототип информационной системы на всех этапах жизненного цикла программных средств (ЖЦ ПС), в котором осуществляется выполнение следующих запросов:

. ввод, хранение и поиск информации о студентах;

. регистрация студентов, посещающих дополнительные курсы;

. регистрация студентов, посещающих спортивные секции;

. ведения учета оплаты студентами обучения на платной основе;

. ведение учета о выдачи квитанций студентам;

. студенты, у которых есть золотая медаль;

. студенты, учащиеся на экономическом факультете;

. студенты, учащиеся на математическом факультете и имеющие золотую медаль.

Для достижения поставленной цели необходимо выполнить следующие работы.

1.      Выполнить работы по разработке прототипа информационной системы на этапе анализа ЖЦ ПС.

2.      Выполнить работы на этапе проектирования в ЖЦ ПС.

.        Разработать программный код прототипа информационной системы и выполнить его тестирование.

2. Документирование работ, выполняемых на этапе анализа в жизненном цикле программных средств

Для выполнения работ осуществляемых на этапе анализа в ЖЦ ПС необходимо разработать следующие диаграммы:

§  Диаграммы деятельности, которые разрабатываются в двух вариантах - для документирования бизнес - процессов, выполняемых в организации и для документирования бизнес - процессов, для которых предложена их автоматизация.

§  Диаграммы Use Case (прецедентов), в которых документируется структура организации с учетом предложенных модификаций бизнес - процессов на основе их автоматизации и выделяются функции исполнителей бизнес - процессов также на основе автоматизированных бизнес - процессов.

§  Диаграммы последовательности, в которых документируются последовательности выполнения функций исполнителями.

Диаграмма деятельности (activity diagram) - диаграмма, на которой показано разложение некоторой деятельности на её составные части. Под деятельностью (activity) понимается спецификация исполняемого поведения в виде координированного последовательного и параллельного выполнения подчинённых элементов - вложенных видов деятельности и отдельных действий (action), соединённых между собой потоками, которые идут от выходов одного узла ко входам другого.

Диаграммы деятельности используются при моделировании бизнес-процессов, технологических процессов, последовательных и параллельных вычислений.

Диаграмма прецедентов (use case diagram) - диаграмма, отражающая отношения между актёрами и прецедентами и являющаяся составной частью модели прецедентов, позволяющей описать систему на концептуальном уровне.

Основное назначение диаграммы - описание функциональности и поведения, позволяющее заказчику, конечному пользователю и разработчику совместно обсуждать проектируемую или существующую систему.

При моделировании системы с помощью диаграммы прецедентов системный аналитик стремится:

§  чётко отделить систему от её окружения;

§  определить действующих лиц (актёров), их взаимодействие с системой и ожидаемый функционал системы;

§  определить в глоссарии предметной области понятия, относящиеся к детальному описанию функционала системы (то есть, прецедентов).

Диаграмма последовательности (sequence diagram) - диаграмма, на которой показаны взаимодействия объектов, упорядоченные по времени их проявления. Используется в языке UML.

Основными элементами диаграммы последовательности являются обозначения объектов (прямоугольники), вертикальные линии (lifeline), отображающие течение времени при деятельности объекта, и стрелки, показывающие выполнение действий объектами. На данной диаграмме объекты располагаются слева направо. Ее недостатком является то, что она занимает много места.

Разработанные диаграммы приведены на рис. 2.1 - 2.4.

Рис. 2.1 Диаграмма деятельности, документирующая существующий бизнес-процесс

Рис. 2.2 Диаграмма деятельности, автоматизированный бизнес-процесс

Рис. 2.3 Диаграммы Uses-case(прецедентов), в которой документируется структура университета, с учетом предложенных модификаций бизнес-процессов на основе их автоматизации

Рис. 2.4 Диаграмма последовательности, документирующая функции выполняемые исполнителями

3. Документирование работ, выполняемых на этапе проектирования в жизненном цикле программных средств

На этапе проектирования ЖЦ ПС работы выполняются на двух его подэтапах:

·        подэтапе логического проектирования;

·        подэтапе физического проектирования.

На подэтапе логического проектирования осуществляется документирование структуры прототипа информационной системы в виде диаграммы классов.

На подэтапе физического проектирования строится диаграмма размещения которая документирует аппаратные обеспечения на котором будет функционировать будущая информационная система.

Система управления базами данных (СУБД) служит для:

§  управление данными во внешней памяти (на дисках);

§  управление данными в оперативной памяти с использованием дискового кэша;

§  журнализация изменений, резервное копирование и восстановление базы данных после сбоев;

§  поддержка языков БД (язык определения данных, язык манипулирования данными).

Бухгалтерия выполняет такие функции как:

§  подписание договора;

§  выдача квитанций студентам учащимся на платной основе;

§  занесение в СУБД данные об оплаченных квитанциях.

Секретарь выполняет такие функции как:

§  составление списков групп;

§  составление списков групп по доп. предметам и спортивным секциям;

§  занесение всех списков в СУБД.

Студент выполняет такие функции как:

§  подача документов;

§  выбор факультета;

§  подписание договора;

§  оплата квитанций об оплате обучения.

Диаграммы, разработанные на этапе проектирования приведены на рис. 3.1 - 3.3

Рис. 3.1 Диаграмма классов. Описывая структуру системы, она показывает её классы, их атрибуты и операторы, а также взаимосвязи этих классов

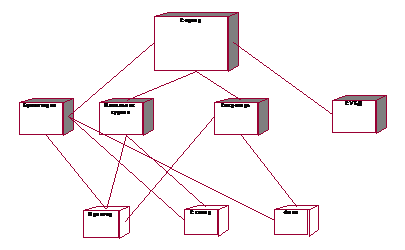

Рис. 3.2 Диаграмма размещения, которая документирует аппаратные обеспечения на котором будет функционировать будущие информационные системы

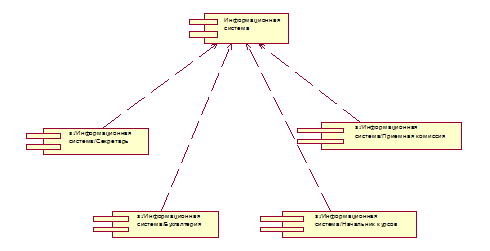

Рис. 3.3 Диаграмма, показывающая разбиение программной системы на структурные компоненты и связи (зависимости) между компонентами

4. Описание пользовательского интерфейса прототипа разработанной информационной системы

Описание пользовательского интерфейса приведены на рис. 4.1 - 4.8

Рис. 4.1 Показан пользовательский интерфейс при выполнении им запроса 1: «ввод, хранение и поиск информации о студентах»

Рис. 4.2 Показан пользовательский интерфейс при выполнении им запроса 2: «регистрация студентов, посещающих дополнительные курсы»

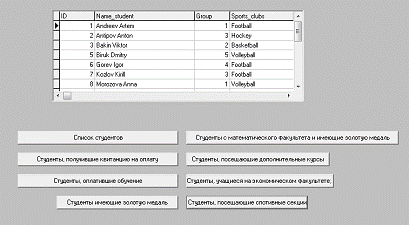

Рис. 4.3 Показан пользовательский интерфейс при выполнении им запроса 3: «регистрация студентов, посещающих спортивные секции»

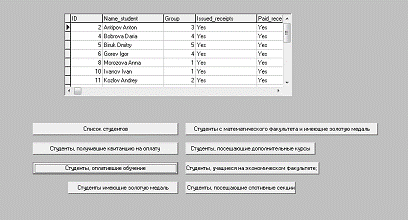

Рис. 4.4 Показан пользовательский интерфейс при выполнении им запроса 4: «ведения учета оплаты студентами обучения на платной основе»

Рис. 4.5 Показан пользовательский интерфейс при выполнении им запроса 5: «ведение учета о выдачи квитанций студентам»

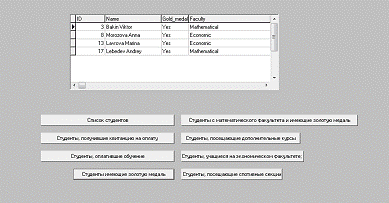

Рис. 4.6 Показан пользовательский интерфейс при выполнении им запроса 6: «студенты, у которых есть золотая медаль»

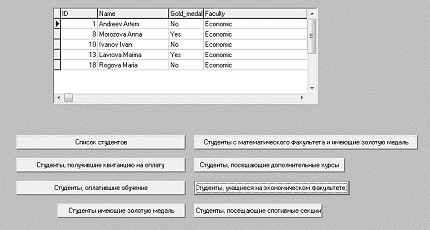

Рис. 4.7 Показан пользовательский интерфейс при выполнении им запроса 7: «студенты, учащиеся на экономическом факультете»

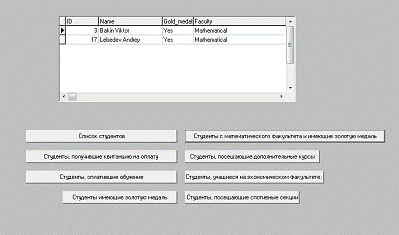

Рис. 4.8 Показан пользовательский интерфейс при выполнении им запроса 8: «студенты, учащиеся на математическом факультете и имеющие золотую медаль»

Заключение

В ходе выполнения курсового проекта были получены следующие результаты.

1.      Выполнены работы по разработке прототипа информационной системы на этапе анализа ЖЦ ПС.

2.      Выполнены работы на этапе проектирования в ЖЦ ПС.

.        Разработан программный код прототипа информационной системы и выполнить его тестирование.

Требования для корректной работы C++ Builder 6.0:

• Платформа Windows - процессор 80386SX или выше (рекомендуется 80486), память64Mб (рекомендуется 128Mб), пространство на диске 600Mб + 800Мб для отдельных компонентов.

• Платформа UNIX - память 32+(16*число пользователей) Mб, пространство на диске 600Mб + 800Мб для отдельных компонентов.++ Builder поддерживает связь с базами данных 3-х видов: dBASE и Paradox: Sybase, Oracle, InterBase и Informix; Excel, Access, FoxPro и Btrieve. Механизм BDE (Borland Database Engine) придает обслуживанию связей с базами данных удивительную простоту и прозрачность. Проводник Database Explorer позволяет изображать связи и объекты баз данных графически.

Библиографический список

1.   В.В. Липаев Качество программных средств. Методические рекомендации. - М: «Янус-К», 2002

2.      Олифер, Олифер Компьютерные сети. Принципы, технологии, протоколы. - СПб.: Питер, 2003. ISBN 5-94723-478-5

.        Г.Н. Смирнова, А.А. Сорокин, Ю.Ф. Тельнов Проектирование экономических информационных систем. Учебник. - М.: Финансы и статистика, 2002. -512 с.

.        Якоюсон А., Буч Г., Рамбо Дж. Унифицированный процесс разработки программного обеспечения. - СПб.: Питер, 2002.

.        А.Я Архангельский Программирование в C++Builder 6.-М.: Бином, 2005.

.        http://www. djangoproject. com/

.        http://python. org/

Приложение

// -

// Код, выводящий всех студентов

void __fastcall TForm1: Button4Click (TObject *Sender)

{char buffer[250];->Close();->SQL->Clear();(buffer, «Select * from chief.db»);->SQL->Add(buffer);->Open();

}

// -

// Код, выводящий студентов которые получили квитанции

void __fastcall TForm1: Button3Click (TObject *Sender)

{buffer[250];->Close();->SQL->Clear();(buffer, «Select * from accounting.db where Issued_receipts NOT LIKE 'No'»);->SQL->Add(buffer);->Open();

}

 // -

// Код, выводящий студентов которые оплатили обучение

void __fastcall TForm1: Button2Click (TObject *Sender)

{buffer[250];->Close();->SQL->Clear();(buffer, «Select * from accounting.db where Paid_receipts NOT LIKE 'No'»);->SQL->Add(buffer);->Open();}

// -

// Код, выводящий студентов у которых есть золотая медаль

void __fastcall TForm1: Button1Click (TObject *Sender)

{buffer[250];->Close();->SQL->Clear();(buffer, «Select * from univ.db where Gold_medal='Yes'»);->SQL->Add(buffer);->Open();

}

 // -

// Код, выводящий студентов которые учатся на математическом факультете и у которых есть золотая медаль

void __fastcall TForm1: Button8Click (TObject *Sender)

{char buffer[250];->Close();->SQL->Clear();(buffer, «Select * from univ.db where Faculty='Mathematical' AND Gold_medal='Yes'»);->SQL->Add(buffer); 18->Open();

}

 // -

// Код, выводящий студентов которые посещают доп. курсы

void __fastcall TForm1: Button7Click (TObject *Sender)

{char buffer[250];->Close();->SQL->Clear();(buffer, «Select * from chief.db where Courses NOT LIKE 'No'»);->SQL->Add(buffer);->Open()}

// -

// Код, выводящий студентов учащихся на экономическом факультете

void __fastcall TForm1: Button6Click (TObject *Sender)

{char buffer[250];->Close();->SQL->Clear();(buffer, «Select * from univ.db where Faculty='Economic'»);->SQL->Add(buffer);->Open();

}

 // -

// Код, выводящий студентов которые посещают спортивные секции

void __fastcall TForm1: Button5Click (TObject *Sender)

{char buffer[250];->Close();->SQL->Clear();(buffer, «Select * from chief.db where Sports_clubs NOT LIKE 'No'»);->SQL->Add(buffer);->Open();

}
