МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение

Высшего профессионального образования

«Хакасский государственный университет им. Н.Ф. Катанова»

Кафедра программного обеспечения вычислительной техники и автоматизированных систем

Курсовой проект

по дисциплине «Инфокоммуникационные системы и сети»

Тема: Разработка проекта структурированной кабельной системы на предприятии OОO «ИнтерКом»

г. Абакан, 2013

СОДЕРЖАНИЕ

Введение

. Содержание и области применения стандартов

. Анализ существующей компьютерной сети

. Проектирование компьютерной сети

.1 Структурная схема сети

.2 Организация вертикальной (магистральной) подсистемы

.3 Организация горизонтальной подсистемы

.4 Организация подсистем - управления

.5 Организация рабочего места

.6 Организация архивации данных

Заключение

Список используемой литературы

компьютер локальная сеть архивация данные

Введение

В настоящее время трудно представить себе работу офиса без компьютеров, соединённых локальной сетью.

Конечной целью использования вычислительных сетей на предприятии является повышение эффективности его работы, которое может выражаться, например, в увеличении прибыли и коммуникабельности предприятия.

Концептуальным преимуществом сетей перед централизованными системами является их способность выполнять параллельные вычисления. За счет этого в системе с несколькими обрабатывающими узлами в принципе может быть достигнута производительность, превышающая максимально возможную на данный момент производительность любого отдельного, сколь угодно мощного процессора. Распределенные системы потенциально имеют лучшее соотношение производительность-стоимость, чем централизованные системы.

Кроме выше названных, сети дают еще и такие преимущества, как возможность совместного использования данных и устройств, а также возможность гибкого распределения работ по всей системе.

Целью данной курсовой работы является:

1. Построение компьютерной сети для оконного предприятия ЗАО «ИнтерКом» расчет стоимости сети и обоснование необходимости проектирования компьютерной сети.

2.      Для достижения поставленной цели необходимо проанализировать работу предприятия, разработать структурную схему фирмы, дать характеристику задач, решаемых в рамках каждого структурного подразделения.

Достоинства локальной сети:

· выход в Интернет на каждом компьютере; достаточно подключения его к одному компьютеру, и все пользователи будут иметь возможность выхода в "глобальную паутину";

·              возможность контроля действия ваших сотрудников за компьютером;

·              использование общих ресурсов внутри сети, благодаря чему вы экономите время на получение нужной информации и ее обновление.

·              единая база данных - это практически мгновенное получение информации и, как следствие, опять же экономия времени.

1. Содержание и области применения стандартов

При построении структурированных кабельных систем необходимо обеспечить соблюдение норм проектирования, монтажа, подготовки документации, администрирования и эксплуатации систем. В связи с этим все стандарты СКС можно разделить на три группы - проектирование, монтаж и администрирование.

Стандарты проектирования

Стандарты определяют среду передачи, параметры разъемов, линии и канала, в том числе предельно допустимые длины, способы подключения проводников (последовательность), топологию и функциональные элементы СКС. Приложения дополняют стандарты в смежных областях и подразделяются на нормативные (часть стандарта) и информационные (для сведения). К этой группе можно отнести также документы, определяющие параметры заземления, особенности СКС малых офисов и жилых зданий, централизованных систем и рекомендации по построению открытых офисов.

Стандарты монтажа

Стандарты определяют телекоммуникационные аспекты проектирования и строительства (комплекса) зданий. При проведении монтажа телекоммуникационной инфраструктуры возможно как наличие каналов для прокладки кабелей и помещений для их коммутации и размещения оборудования, так и проведение работ "с нуля" по установке кабельных систем. В данную группу включены также стандарты измерений, поскольку на практике качество монтажа СКС определяется с помощью измерений, которые могут завершать процесс создания систем.

Стандарты администрирования

Стандарты определяют правила документирования телекоммуникационной инфраструктуры и создаются на базе стандартов проектирования и монтажа.

Основные стандарты по СКС

Хочется отметить, что до настоящего момента еще не создано российских стандартов на построение СКС, поэтому необходимо пользоваться европейскими, международными и американскими стандартами.

Основными стандартами по СКС являются:

· Международный стандарт ISO/IEC 11801 Generic Cabling for Customer Premises

·              Европейский стандарт EN 50173 Information technology- Generic cabling systems

·              Американский стандарт ANSI/TIA/EIA 568-В Commercial Building

·              Telecommunication Cabling Standard

Новое издание стандарта ISO/IEC 11801

Июль 2002 года

Опубликован международный стандарт ISO/IEC 11801 Ed.2:2002 "Информационные технологии. Структурированная кабельная система для помещений заказчиков".

Новый стандарт содержит спецификации конструктивных элементов категории 3 - 7, линий и каналов классов А, В, С, D, E и F. В стандарт добавлены два класса электропроводных линий и каналов (класс Е - 250 МГц и F - 600 МГц), четыре категории оптоволоконных элементов и четыре класса ОВ линий. Определены также четыре уровня электроИнтерКомной совместимости и изменились модель канала и методика определения длины линий.

Стандарт 10 Gigabit Ethernet 802.3AЕ

Июнь 2002 года

Принят стандарт IEEE 802.3ae, определяющий параметры оборудования и среды передачи данных со скоростью 10 Гбит/с.

Для многомодового волокна 50/125 мкм ограничение длины канала составляет 300 метров, для одномодового - 10 км в окне 1310 нм и 30 км - в диапазоне 1550 нм. Для уже установленных линий 62,5/125 мкм, имеющих худшую полосу пропускания, разработан стандарт передачи с волновым уплотнением. При этом используются четыре диапазонах со скоростью 3,125 Гбит/с в каждом. Длина канала ограничена величиной 300 метров. Использование симметричных электропроводных кабелей не предусмотрено.

Область применения - локальные, региональные и глобальные сети. Особенности технологии - простота и относительно невысокая стоимость. Совместимость с другими стандартами Ethernet позволяет создавать сети, масштабируемые от 10 до 10 000 Мбит/с в пределах одного предприятия.

Принятие данного стандарта позволило преодолеть ситуацию, когда пропускная способность линий магистральной подсистемы СКС не превышала возможностей горизонтальных линий и не зависела от среды передачи.
Стандарт подготовлен группой компаний - разработчиков активного оборудования и производителей ОВ продукции, объединенных в организацию "10 Gigabit Ethernet Альянс" (10GEA).

Дополнение к стандарту ANSI/TIA/EIA-568-B. Категория 6.

Июнь 2002 года

Ассоциация телекоммуникационной промышленности (TIA) опубликовала дополнение к стандарту ANSI/TIA/EIA-568-В.2. В данном дополнении описывается новая Категория 6 стандарта, которая определяет требования к 100-омной сбалансированной витой паре, разъемам, соединительным шнурам и каналам, определяет испытательные процедуры для лабораторной и полевой сертификации в диапазоне частот от 1 Гц до 250 МГц.

2. Анализ существующей компьютерной сети

В ЗАО «ИнтерКом» имеются 6 кабинетов.Эта компания занимается разработкой программного обеспечения, Общее число компьютеров в них - 27. Локальной сетью ПК не объединены. Возникла необходимость построить компьютерную сеть и объединить ПК по средствам локальной сети. Этому есть несколько причин:

·   пользователям необходим доступ в сети интернет;

·   необходимо подключить компьютерную сеть к серверу;

·   необходимо обеспечить удобное администрирование компьютерной сети;

·   необходимо организовать архивацию данных

Интернет в кабинеты передается из аппаратной, расположенной на втором этаже. Аппаратная включает в себя сервер Dual S1356 HP ML350eG8 (648376-421). В помещениях здания имеется фальш - потолок. Для удобной прокладки половина сети проложена по стенам в 3 кабинетах, и под фальш - потолком дл рационального расположения. Высота потолков 3 м, высота фальш - потолка 35 см, розеток на этаже будет установлено 15, с расчетом на 27 ПК. Розетки будут установлены двойные, настенные, 5-й категории, для подключения коннекторов RJ-45(8P8C).

Вариант построения локально-вычислительной сети ЗАО «ИнтерКом» представлен ниже:

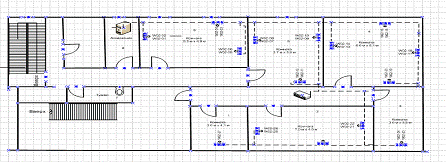

Рисунок 1. План этажа, фирмы ЗАО «ИнтерКом»

3. Проектирование компьютерной сети

Проектирование компьютерных сетей должно происходить ещё на этапе образования организации либо компании. На объект, где требуется провести построение сети, прибывает инженер по CКС. Им осуществляется тщательное исследование и документирование физического расположения данного объекта с учётом полученной информации его поэтажного плана. После чего этот специалист определяет месторасположения требуемого оборудования. Такой осмотр является очень важной процедурой на этапе проектирования сетей, поскольку позволяет инженеру по CКС получить много важной информации о выполняемом проекте. Ему необходимо получить такие сведения:

· потенциальное число пользователей, а также тип предполагаемого оборудования;

·              планируется ли расширение сети в будущем;

·              с каким программным обеспечением планируют работать пользователи;

·              дополнительные услуги обслуживания сети;

·              требуемая безопасность;

·              уровень надежности и необходимое время бесперебойной работы;

·              сумма денежных средств, которую заказчик готов выделить для построения компьютерной сети.

По завершению проводимого осмотра инженер по CКС вместе с клиентом анализируют полученные результаты и проверяют, ничего ли не упущено. Этот шаг очень важный, потому как проектирование компьютерных сетей осуществляется на основании полученного отчёта.

Проект сетей разрабатывается специалистом. Затем с уже готовым проектом компьютерных сетей, включающим в себя логическую схему их построения, знакомят клиента. После чего, в случае утверждения, проект внедряют в жизнь. На современном этапе практически ни одно предприятие немыслимо без компьютерных сетей. Проектирование компьютерных сетей стало одной из первых и важнейших задач при организации работы предприятия. Компьютерная сеть представляет собой систему, связывающую в единую систему компьютеры и периферийное оборудование (принтеры, МФУ, модемы и другое). По своему назначению компьютерные сети делятся на: вычислительные,

· информационные,

· смешанные.

Компьютерные сети классифицируются по нескольким признакам:

· по размеру охвата территории;

·              по типу взаимодействия устройств;

·              по типу базовой сетевой операционной системы;

·              по функциональному назначению;

·              по постоянству соединения.

Проектирование компьютерных сетей предполагает большую подготовительную работу: определение целей, задач и функций сети, выбор топологии сети, определение протоколов передачи данных. От этих условий зависит выбор конфигурации сети, оборудования, способов монтажа.

Проектирование компьютерных сетей должно проводиться с обязательным учетом всех условий работы каждого предприятия, особенностей зданий, в которых будет создана компьютерная сеть, и учитывать перспективы роста и развития предприятия, возможность обновления и увеличения количества техники и предоставлять возможность расширения сети.

3.1 Структурная схема сети

Согласно международному стандарту ISO/IEC 11801:2002 Структурированная кабельная система включает в себя три подсистемы:

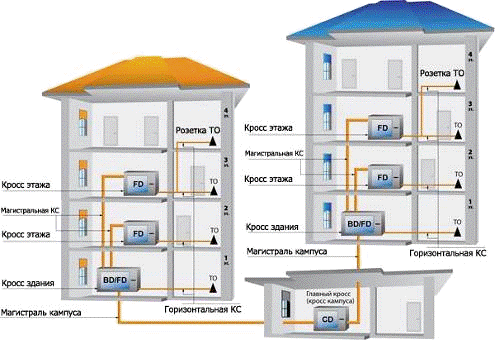

Рисунок 2. Три подсистемы структурированной кабельной системы

1. Подсистема внешних магистралей. (Магистральная кабельная система первого уровня). Состоит из внешних кабельных магистралей и непосредственно подключённого к ним коммутационного оборудования. Связывает в единую сеть отдельные здания, расположенные на общей для пользователей сети территории и обеспечивает выход телекоммуникационной сети во внешнюю сеть.

2.      Подсистему внутренних магистралей здания. (Магистральная кабельная система второго уровня). Включает в себя внутренние магистральные кабели с подключённым к ним коммутационным оборудованием. Кабели подсистемы связывают между собой отдельные этажи здания и пространственно разнесённые технические помещения в пределах одного здания.

3.      Горизонтальная кабельная подсистема. Образована горизонтальными кабелями между кроссом этажа и розеточными модулями информационных розеток рабочих мест.

Деление СКС на отдельные подсистемы применяется в не зависимости отвида или формы реализации сети.

СКС в общем случае включает в себя восемь основных компонентов:

линейно-кабельное оборудование подсистемы внешних магистралей;

коммутационное оборудование подсистемы внешних магистралей;

линейно-кабельное оборудование подсистемы внутренних магистралей;

коммутационное оборудование подсистемы внутренних магистралей;

линейно кабельное оборудование горизонтальной подсистемы;

коммутационное оборудование горизонтальной подсистемы;

точки консолидации;

информационные розетки.

Топология СКС

Полномасштабная СКС строится в форме дерева или звезды. Функции узлов структуры выполняет коммутационное оборудование, которое делится на:

индивидуальные розетки

групповые коммутационные панели

Коммутационные панели и розетки со стороны линейной части соединяются между собой электропроводными или оптическими проводами.

Согласно стандарту ISO/IEC 11801:2002 кабельные тракты СКС реализуются на:

симметричных электропроводных кабелях на основе витой пары с волновым сопротивлением 100 Ом в экранированном и неэкранированном исполнении.

одномодовых и многомодовых оптических кабелях.

Масштаб и конфигурирование СКС

Число и тип подсистем, составляющих СКС, зависит от географических особенностей и размеров кампуса или здания.

Обычно на одном объекте предусмотрен один главный кросс, один промежуточный кросс на здание и один горизонтальный кросс на этаж здания.

Максимально допустимые расстояния в кабельных подсистемах (расстояния между кроссами) должно соответствовать значениям, приведённым в таблице.

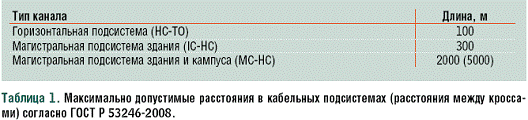

Таблица 1. Максимально допустимые расстояния

в кабельных подсистемах

3.2 Организация вертикальной (магистральной) подсистемы

 В состав магистральной кабельной подсистемы входят следующие элементы:

§ главный кросс;

§   промежуточные кроссы;

§   горизонтальные кроссы;

§   магистральные кабельные сегменты (магистральная подсистема первого уровня), соединяющие главный кросс с промежуточными кроссами или с горизонтальными кроссами;

§   магистральные кабельные сегменты (магистральная кабельная подсистема второго уровня), соединяющие промежуточные кроссы с горизонтальными кроссами;

§   кабельные сегменты, соединяющие городской ввод с главным кроссом или промежуточным кроссом;

§   коммутационные шнуры, осуществляющие коммутацию сегментов магистральной подсистемы в главном кроссе и промежуточных кроссах.

Размер магистральной кабельной подсистемы зависит от размера объекта, она может соединять центры коммутации горизонтальной кабельной системы, расположенные на одном этаже, и не выходить за пределы этого этажа; может объединять центры коммутации разных этажей одного здания или может выходить за пределы одного здания и предоставлять каналы связи между центрами коммутации отдельных зданий.

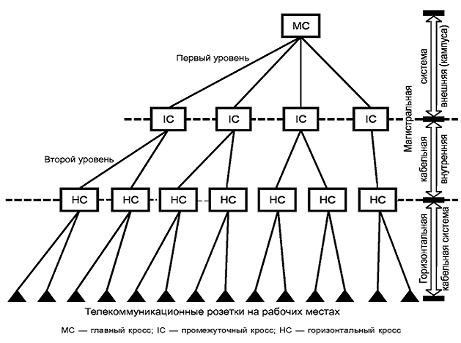

Рисунок 3 Топология магистральной кабельной подсистемы

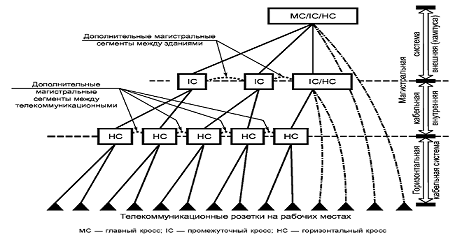

Рисунок 4. Дополнения к базовой топологии типа "звезда" магистральной кабельной подсистемы

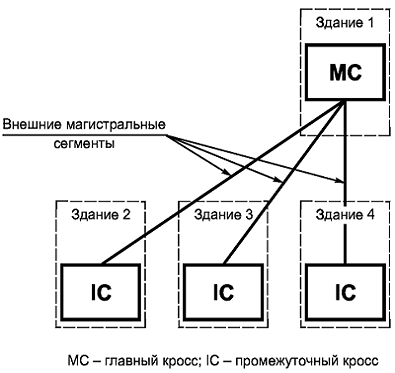

Рисунок 5. Внешняя магистральная кабельная подсистема (магистральная подсистема кампуса)

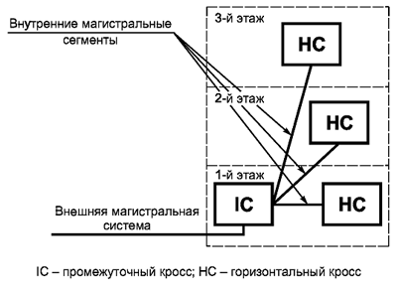

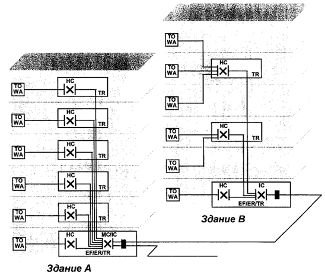

Рисунок 6. Внутренняя магистральная кабельная подсистема (магистральная подсистема здания)

В состав внутренней магистральной кабельной подсистемы входит коммутационное оборудование всех промежуточных кроссов и всех горизонтальных кроссов, фиксированные кабельные сегменты, а также коммутационные шнуры и кроссировочные перемычки, осуществляющие коммутацию сегментов магистральной подсистемы в промежуточном кроссе.

Главный кросс и промежуточные кроссы:

 В главном кроссе и промежуточных кроссах используются два метода подключения активного оборудования к магистральной кабельной подсистеме и один метод - для пассивной коммутации между собой кабельных сегментов магистральной подсистемы.

Кросс-соединение

 В главном кроссе и промежуточных кроссах для подключения активного оборудования с многопортовыми коннекторами к магистральной кабельной подсистеме и для пассивной коммутации между собой кабельных сегментов магистральной подсистемы должен применяться метод кросс-соединения.

Межсоединение

 В главном кроссе и промежуточных кроссах для подключения активного оборудования с однопортовыми коннекторами к магистральной кабельной подсистеме разрешено применение метода межсоединения.

В главном кроссе и промежуточных кроссах запрещено применение метода межсоединения для пассивной коммутации между собой кабельных сегментов магистральной подсистемы.

Вертикальная подсистема в проекте задействована не будет, т.к. мы рассчитываем компьютерную сеть для одноэтажного здания фирмы ЗАО «ИнтерКом».

3.3 Организация горизонтальной подсистемы

Горизонтальная кабельная подсистема является частью СКС и соединяет телекоммуникационную розетку на рабочем месте с горизонтальным кроссом, расположенным в телекоммуникационной. В горизонтальную кабельную подсистему входят:

§ фиксированные кабельные сегменты;

§   телекоммуникационные розетки на рабочих местах;

§   коммутационное оборудование в горизонтальном кроссе, коммутационные кабели (шнуры);

§   кроссировочные перемычки в телекоммуникационной;

§   многопользовательские розетки (MuTOA) и консолидационные точки (CP) как дополнительный элемент.

 При проектировании горизонтальной кабельной подсистемы рекомендуется учитывать возможность работы в ней телекоммуникационных приложений следующих основных видов: -телекоммуникационные системы передачи речи;

§ коммутационное оборудование зданий;

§   цифровые системы связи;

§   локальные вычислительные сети; - видеосистемы;

§   сигнальные системы зданий (системы автоматизации зданий, системы безопасности, противопожарные системы и т.п.).

Горизонтальная кабельная подсистема должна планироваться с целью снижения расходов на ее обслуживание и внесение изменений, а также с учетом возможного расширения парка активного оборудования и появления новых сервисов. подсистемой.

После окончания строительства здания (или монтажа телекоммуникационной инфраструктуры в уже существующем здании) горизонтальная кабельная подсистема в подавляющем большинстве случаев оказывается менее доступной для проведения работ по сравнению с магистральной. Время, затраты и требования к профессиональному уровню персонала, необходимые для выполнения изменений в подсистеме, могут быть весьма значительными. Доступ к горизонтальной кабельной системе довольно сложно осуществить без нарушения нормальной работы пользователей в здании.

Топология

Для горизонтальной кабельной подсистемы определена физическая топология типа «звезда» (рис.7). При необходимости реализации других сетевых топологий, таких как «шина», «кольцо» или «дерево», могут быть эффективно использованы кросс-соединения в горизонтальном кроссе.

Все телекоммуникационные розетки на рабочих местах должны быть соединены с горизонтальным кроссом в телекоммуникационной с помощью кабеля.

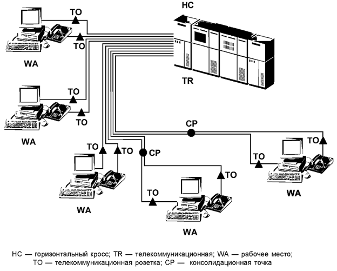

Рисунок 7. Топология типа "звезда" горизонтальной кабельной подсистемы

Рекомендуется, чтобы телекоммуникационная была расположена на одном этаже с обслуживаемыми ею рабочими местами.

Организация расположения горизонтальных кроссов и телекоммуникационных в здании представлена на рис. 8. Схема «Здание А» является идеальным случаем, к которому должен стремиться проектировщик телекоммуникационной распределительной системы в здании. Однако, в силу ряда причин, таких как архитектурные особенности здания, невозможность выделения владельцем подходящих помещений или нужного их числа, эта схема на практике применяется редко. Практическим приближением к идеальному случаю монтажа кабельных систем в зданиях специалистами телекоммуникационной промышленности была выработана схема «Здание В», которая практически во всех случаях удовлетворяет всех, в то же время не подвергает устанавливаемую систему топологической деформации, способной нарушить ее универсальность. При таком подходе максимально допустимое число этажей, которое разрешено обслуживать одним кроссом, не должно быть более трех - собственный этаж и два примыкающих к нему (смежных с ним).

Рабочие места должны обслуживаться горизонтальным кроссом, расположенным в телекоммуникационной на том же или на смежном с ними этаже.

Рисунок 8. Правила расположения горизонтальных кроссов и телекоммуникационных в здании

Число точек коммутации

В горизонтальной кабельной подсистеме на основе витой пары проводников (UTP/FTP/ScTP/SFTP) в модели постоянной линии допускается наличие не более трех точек коммутации (трех коннекторов), рис. 9 и 10.

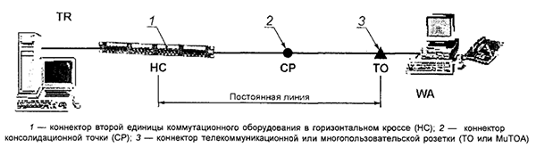

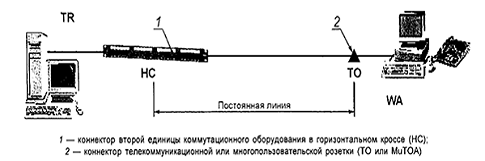

Рисунок 9. Модель постоянной линии горизонтальной кабельной подсистемы с двумя точками коммутации

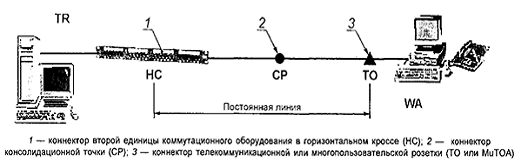

Рисунок 10. Модель постоянной линии горизонтальной кабельной подсистемы с тремя точками коммутации

В горизонтальной кабельной подсистеме на основе витой пары проводников (UTP/FTP/ScTP/SFTP) в модели канала (рисунки 11,12,13) допускается наличие не более четырех точек коммутации (четырех коннекторов).

Рисунок 11. Модель канала горизонтальной кабельной подсистемы с двумя точками коммутации

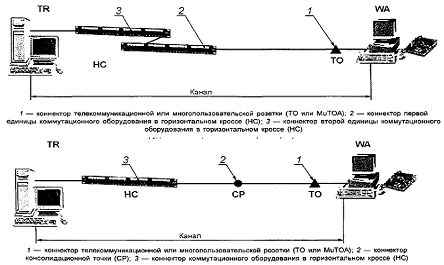

Рисунок 12. Модели канала горизонтальной кабельной подсистемы с тремя точками коммутации

Рисунок 13. Модель канала горизонтальной кабельной подсистемы с четырьмя точками коммутации

Максимальная длина горизонтального кабеля должна составлять 90 м, независимо от типа среды.

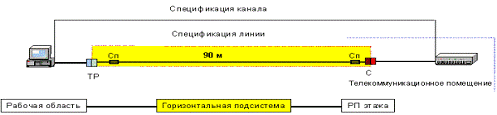

Рисунок 14. Модель горизонтальной подсистемы - оптоволоконный кабель.

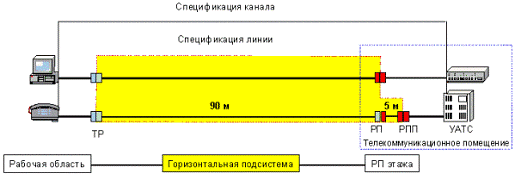

Рисунок 15. Модель горизонтальной подсистемы - симметричный электропроводный кабель.

Экранированная витая пара (FTP, STP)

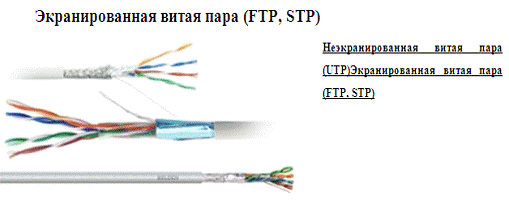

Рисунок 16 Виды витых пар

Экранированная витая пара ftp - надежная защита связной сети от помех

Когда локальная сеть подвергается воздействию повышенного уровня помех, для ее организации применяют кабель ftp. Плохая помеховая обстановка обычно встречается, например, на крупном промышленном предприятии. Как быть, если заводской офис находится в том же здании, что и цех со множеством мощных станков? Конечно, экранировать сигнальные цепи. Влиянию помех подвержены также кабели, проложенные рядом с кабелем электрической сети 220 или 380 В, к которому подключены мощные потребители электроэнергии (к примеру, те же станки).

Кабель ftp - виды защиты

Экранировать кабель можно по-разному. В простейшем и наиболее распространенном случае обычный кабель типа витая пара, состоящий из четырех скрученных пар проводников, оборачивают алюминиевой фольгой. Фольга электрически соединяется с корпусом связной аппаратуры. Такой кабель называют ftp кабель (Foiled twisted pair - фольгированная витая пара).

Экранировка может быть и более сложной. Поверх фольги может применяться второй экран из медной оплетки - такой кабель носит название sf/utp. Витая пара s/ftp имеет внешний экран из медной оплетки, а каждая из пар обернута в отдельный экран из фольги. И, наконец, защищенная витая пара (Shielded twisted pair), или кабель stp, при отсутствии общего экрана имеет свой экран для каждой пары проводников.

Чаще всего при прокладке локальных сетей используется кабель, проводники в котором - одножильные, то есть изготовлены из медной проволоки диаметром около полумиллиметра. Изоляция изготавливается из поливинилхлорида, толщина ее обычно составляет 0,2 мм. В кабелях пятой категории и выше (обозначается «кабель ftp 5e») изоляция может быть выполнена из более качественных полипропилена или полиэтилена. Особо качественные кабели имеют изоляцию из ячеистого, или вспененного, полиэтилена, обладающего минимальным значением диэлектрических потерь. Если кабель ftp предполагается использовать в экстремальных климатических условиях, в агрессивной среде или при больших колебаниях температур, необходима изоляция из телефона.
Кроме проводников, внутри кабеля прокладывают капроновую «разрывную нить» для облегчения разделки внешней изоляции, а также неизолированный дренажный провод, обеспечивающий электрический контакт «земли» по всей длине кабеля, поскольку фольгированный экран может перетереться в местах сгиба или растяжения.

Кабель витая пара ftp любой разновидности снаружи обычно окрашен в серый цвет. В последнее время появились кабели с оболочкой из негорючих полимеров, не выделяющих галогенов при нагреве. Их обычно окрашивают в оранжевый цвет. На внешнюю оболочку наносятся метровые или футовые метки, позволяющие легко отматывать из бухты необходимое по длине количество кабеля.

Одножильные проводники прекрасно заделываются в разъемы, в которых они фиксируются, «врезаются» при монтаже с помощью обжимаемых контактов специальной конструкции. Однако гибкость такого кабеля невелика, и при разводке сети это необходимо учитывать - не допускать резких перегибов с малым радиусом изгиба кабеля либо провисания части линии. В этих случаях медные жилы попросту поломаются.

Если необходима гибкая витая пара, купить нужно так называемый патчкорд - коммутационный кабель, использующий многожильный провод. Его передаточные характеристики хуже, чем у одножильного, однако высокая гибкость позволяет использовать его для наружных соединений приборов без крепления кабеля.

Если же сеть прокладывается по стене, под полом и т. п. - используйте одножильный кабель ftp.

В проекте рассчитана горизонтальная подсистема на 6 кабинетов, включая кабинеты системного администратора и директора фирмы. Не нарушая стандартам СКС было решено проложить половину сети по стенам в 3-х кабинетах на расстоянии 60 см от пола в пластиковых кабель-каналах, и под фальш - потолком в металлических перфорированных лотках. Высота потолков 3 м, высота фальш - потолка 35 см - было удобно проложить металлический перфорированный лоток для сохранности кабеля от грызунов и влаги.

Расчет количества кабеля

Эмпирический метод.

Средняя длина Lav кабельных трасс принимается равной

где L min и L max - длина кабельной трассы от точки ввода кабельных каналов в кроссовую до телекоммуникационной розетки соответственно самого близкого и самого далекого рабочего места, рассчитанная с учетом особенностей прокладки кабеля, всех спусков, подъемов, поворотов, межэтажных сквозных проемов (при их наличии) и т.д.;s - коэффициент технологического запаса - 1.1 (10%); X = Х1 + Х2 - запас для выполнения разделки кабеля. Со стороны рабочего места (Х1) он принимается равным 30 см. Со стороны кроссовой - Х2 - он зависит от ее размеров и численно равен расстоянию от точки входа горизонтальных кабелей в помещение кроссовой до самого дальнего коммутационного элемента опять же с учетом всех спусков, подъемов и поворотов.

Далее рассчитывается общее количество Ncr кабельных пробросов, на которые хватает одной катушки кабеля:

где Lcb - длина кабельной катушки (стандартные значения 305, 500 и 1000 м), причем результат округляется вниз до ближайшего целого.

На последнем шаге получаем общее количество кабеля Lc, необходимое для создания кабельной системы.

где Nt0 -компьютерная настенная розетка RJ-45

Прокладка кабелей горизонтальной подсистемы на этажах осуществляется:

·        вертикальный стояк - металлический короб 100х60мм;

·        горизонтальная прокладка (под фальшполом);

Так как прокладка кабелей горизонтальной подсистемы на всем протяжении любой трассы, то есть в коридорах, технических и рабочих помещениях здания осуществляется в закрытых каналах, изготовленных из несгораемых материалов. Это позволяет применить более дешевое конструктивное исполнение этих изделий с оболочкой из поливинилхлорида.

Для подключения оборудования рабочих мест СКС укомплектовывается патч-кордами длиной 1, 3 и 5 м.

Учитывая стандарты СКС, сеть была спроектирована для этажа так, чтобы к концентратору были подсоединены ПК, минуя другие точки перехода. Цена проект составила 100481,99 рублей. В эту сумму входят затраты на монтажные работы (13401 рублей) и активное и пассивное оборудование (87080,99).

3.4 Организация подсистем - управления

Коммутационное оборудование.

Коммутационное оборудование используется для того, чтобы можно было обеспечить полный контроль электропередачи. Помимо этого, оно также используется для обеспечения защиты человека и электрических приборов от воздействия электрической энергии. Поэтому традиционно к коммутационному оборудованию относят также и устройства защиты, которые, не только защищают от поражения, но и предупреждают опасность возгорания.  Применяется такое оборудование в самых разных электрических сетях. Это могут быть сети жилых помещений, офисов, промышленных или административных зданий. На всех этих объектах должна учитываться возможность использования коммутационного оборудования при планировании и проведении электрической проводки.

Специалисты относят к коммутационному оборудованию различные контакторы, силовое реле, выключатели нагрузки и рубильники, пускатели/выключатели, а также кулачковые переключатели. Все это оборудование позволяет довольно быстро и без потерь преодолевать последствия скачков электрического напряжения в сети.

Производством коммутационного оборудования и устройств защиты занимаются такие компании, как «АВВ», «IEK», «EKF» и «Legrand». Эти компании являются фактически полноправными лидерами на рынке подобных товаров. Их изделия прошли необходимую проверку в лабораторных условиях и имеют все необходимые сертификаты, которые подтверждают их качество. При построении компьютерной сети были использованы следующие оборудования:

1. Сервер Dual S1356 HP ML350eG8 (648376-421)

1*Xeon E5-2407 2.2 Quad Core/ B120i/ 1(6)*4GB DDR3 1333 ECC/ 4(SATA) RAID (5)/ 4*3.5" (SAS/SATA) HS/ DVD-ROM/ 3PCI-Ex16/PCI-Ex4/ 2LAN1Gb/VGA/ 5U/ 1(2)*460 Вт .

Рисунок 17 Сервер Dual S1356 HP ML350eG8 (648376-421)

Таблица2. Характеристики сервера  Dual S1356 HP ML350eG8 (648376-421)

Производитель <#"784659.files/image025.gif">

Рисунок 18 коммутатор EasySmart с 16 портами 10BASE-T/100BASE-TX/1000BASE-T

Описание:

Коммутатор серии DGS-1100 является недорогим решением для предприятий малого и среднего бизнеса (SMB) и организаций, в штате которых нет IT-специалистов. DGS-1100 является подходящим решением для организации сети предприятий, например, для филиалов и помещений для деловых встреч, где требуется простое управление. Каждая модель поставляется в компактном настольном металлическом корпусе и оснащена 8, 16 или 24 гигабитными портами.

Энергосберегающая технология D-Link Green

Коммутаторы DGS-1100 соответствуют стандарту IEEE802.3az Energy Efficient Ethernet, потребляя меньше электроэнергии при небольшом объеме трафика. Установка устройств EEE обеспечивает предприятиям малого и среднего бизнеса экономию денежных средств, сокращая расходы, связанные с покупкой оборудования для охлаждения. Коммутаторы серии DGS-1100 поддерживают технологию D-Link Green, обеспечивающую автоматическое сокращение энергопотребления. Если автоматически определяемая длина подключенного кабеля меньше 20 метров, коммутатор уменьшает потребление электроэнергии. Помимо этого, коммутатор определяет статус соединения на каждом порту и обеспечивает автоматическое отключение питания неактивных портов.

Гибкое управление

Коммутаторы EasySmart предоставляют простое и легкое управление сетью с помощью утилиты SmartConsole или через web-интерфейс. Утилита SmartConsole позволяет пользователям обнаружить коммутаторы семейства D-Link Smart в одном и том же сегменте сети L2. Использование данной утилиты исключает необходимость изменять IP-адрес компьютера и обеспечивает легкую начальную установку коммутаторов Smart. Коммутаторы, принадлежащие одному и тому же сегменту сети и подключенные к локальному компьютеру пользователя, отображаются на экране с возможностью немедленного доступа. При этом доступны расширенные настройки конфигурации и основные настройки обнаруженных устройств, например, смена пароля. Удобный графический web-интерфейс позволяет сетевым администраторам удаленно управлять сетью на уровне портов.

Технология Surveillance VLAN и управление полосой пропускания

Коммутаторы серии DGS-1100 поддерживают технологию Surveillance VLAN, которая является идеальным решением для организации видеонаблюдения. Surveillance VLAN - это новейшая технология, обеспечивающая работу систем видеонаблюдения и централизованную передачу данных через один коммутатор DGS-1100, сокращая, таким образом, расходы, связанные с приобретением дополнительного оборудования. Кроме того, функция управления полосой пропускания позволяет сетевым администраторам зарезервировать полосу пропускания для различных приложений, требующих высокой пропускной способности, или обеспечить им максимальный приоритет.

Поиск и устранение неисправностей

Функции сетевого обслуживания включают Loopback Detection и диагностику кабеля, что позволяет сетевым администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типов медных кабелей, а также типа неисправности кабеля.

Расширенные функции

Серия коммутаторов DGS-1100 поддерживает расширенные функции безопасности, такие как Static MAC, Storm Control и IGMP Snooping. Функция Static MAC позволяет отключить автоматическое изучение для выбранных портов и прописать статические MAC-адреса на портах, благодаря чему администраторы разрешают сетевой доступ только авторизованным устройствам. Функция Storm control ограничивает количество многоадресных, широковещательных и неизвестных одноадресных фреймов, которые принимает и перенаправляет устройство.Функция IGMP Snooping сокращает многоадресный трафик и увеличивает производительность сети.

Характеристики:

Размер

’’ для настольной установки или монтажа в стойку, высота 1U

Количество портов

портов 10/100/1000BaseT

Функции на портах

• IEEE 802.3

• IEEE 802.3u

• IEEE 802.3ab

• Поддержка режима полного/полудуплекса (для полудуплекса 10/100 Мбит/с, для полного дуплекса 1000 Мбит/с)

• Автосогласование

• Автоопределение MDI/MDIX

• Управление потоком IEEE 802.3x в режиме полного дуплекса

• IEEE 802.3az

• Предотвращение блокировок Head-of-line

Производительность

• Пропускная способность коммутатора: 32 Гбит/c

• Максимальная скорость продвижения пакетов: 23,81 Mpps

• Таблица MAC-адресов: 8K записей на устройство

• Буфер RAM: 3,5 Мбит

• Flash-память: 2 МБ

Индикаторы

• Power (на устройство)

• Link/Activity/Speed (на порт)

Функции уровня 2

• Таблица МАС-адресов: 8K

• Управление потоком

Управление потоком 802.3x

Предотвращение блокировки HOL

• IGMP Snooping

IGMP v1/v2 Snooping

Поддержка до 32 IGMP-групп

• Функция Loopback Detection

• Фильтрация многоадресных рассылок

Перенаправление всех незарегистрированных групп

- Фильтрация всех незарегистрированных групп

• Static Trunk: 8 групп, 2-4 порта на группу

• Функция Loopback Detection

• Функция диагностики кабеля

• Port Mirroring

One-to-One

Many-to-One (DGS-1100-16/24)

• Статистика

Tx Ok

Tx Error

Rx Ok

- Rx Error

VLAN

• На основе порта

• 802.1Q tagged VLAN

• Surveillance VLAN

• Management VLAN

• Группы VLAN

- Макс. 32 статических VLAN

Макс. 4094 VIDs

Качество обслуживания (QoS)

• 802.1p

• Макс. 4 очереди на порт

• Обработка очередей

- Strict

Weighted Round Robin (WRR)

• Управление полосой пропускания

На основе порта (входящее/ исходящее, выбирается из списка с минимальным значением 64 Кбит/с)

Безопасность

• Статический MAC-адрес: до 128 записей

• Защита от широковещательного/ многоадресного/ одноадресного шторма

Управление

• Web-интерфейс GUI (Поддержка IPv4)

• Утилита SmartConsole

• BootP/DHCP-клиент

Технология D-Link Green

• Снижение энергопотребления в зависимости от:

Статуса соединения

Длины кабеля

• IEEE 802.3az Energy Efficient Ethernet

• RoHS 6

Соответствие стандарту RFC

• RFC 768 UDP

• RFC 791 IP

• RFC 792 ICMP

• RFC 793 TCP

• RFC 826 ARP

• RFC 951 BootP-клиент

• RFC 1542 BootP/DHCP клиент

• RFC 1945 HTTP/1.0

• RFC 2647 802.1p

Физические параметры

Потребляемая мощность

• Режим Standby: 5,64 Вт

• Maximum: 11,29 Вт

Вес

,5 кг

Размеры

х 180 х 44 мм

нет

ЭлектроИнтерКомная совместимость

FCC Class A, CE Class A, VCCI Class A, ICES-003, C-Tick

Безопасность

cUL, CE LVD3.5. Организация рабочего места

Рабочие места с персональными компьютерами по отношению к световым проемам должны располагаться так, чтобы естественный свет падал сбоку, желательно слева. Схемы размещения рабочих мест с персональными компьютерами должны учитывать расстояния между рабочими столами с мониторами: расстояние между боковыми поверхностями мониторов не менее 1,2 м, а расстояние между экраном монитора и тыльной частью другого монитора не менее 2,0 м.

Рабочий стол может быть любой конструкции, отвечающей современным требованиям эргономики и позволяющей удобно разместить на рабочей поверхности оборудование с учетом его количества, размеров и характера выполняемой работы. Целесообразно применение столов, имеющих отдельную от основной столешницы специальную рабочую поверхность для размещения клавиатуры. Используются рабочие столы с регулируемой и нерегулируемой высотой рабочей поверхности. При отсутствии регулировки высота стола должна быть в пределах от 680 до 800 мм.

Глубина рабочей поверхности стола должна составлять 800 мм (допускаемая не менее 600 мм), ширина - соответственно 1 600 мм и 1 200 мм. Рабочая поверхность стола не должна иметь острых углов и краев, иметь матовую или полуматовую фактору.

Рабочий стол должен иметь пространство для ног высотой не менее 600 мм, шириной - не менее 500 мм, глубиной на уровне колен - не менее 450 мм и на уровне вытянутых ног - не менее 650 мм.

Быстрое и точное считывание информации обеспечивается при расположении плоскости экрана ниже уровня глаз пользователя, предпочтительно перпендикулярно к нормальной линии взгляда (нормальная линия взгляда 15 градусов вниз от горизонтали).

Клавиатура должна располагаться на поверхности стола на расстоянии 100-300 мм от края, обращенного к пользователю.

Для удобства считывания информации с документов применяются подвижные подставки (пюпитры), размеры которых по длине и ширине соответствуют размерам устанавливаемых на них документов. Пюпитр размещается в одной плоскости и на одной высоте с экраном.

Для обеспечения физиологически рациональной рабочей позы, создания условий для ее изменения в течение рабочего дня применяются подъемно-поворотные рабочие стулья с сиденьем и спинкой, регулируемыми по высоте и углам наклона, а также расстоянию спинки от переднего края сидения.

Конструкция стула должна обеспечивать:

§ ширину и глубину поверхности сиденья не менее 400 мм;

§   поверхность сиденья с закругленным передним краем;

§   регулировку высоты поверхности сиденья в пределах 400-550 мм и углом наклона вперед до 15 градусов и назад до 5 градусов.;

§   высоту опорной поверхности спинки 300±20 мм, ширину - не менее 380 мм и радиус кривизны горизонтальной плоскости 400 мм;

§   угол наклона спинки в вертикальной плоскости в пределах 0±30 градусов;

§   регулировку расстояния спинки от переднего края сидения в пределах 260-400 мм;

§   стационарные или съемные подлокотники длиной не менее 250 мм и шириной 50-70 мм;

§   регулировку подлокотников по высоте над сиденьем в пределах 230±30 мм и внутреннего расстояния между подлокотниками в пределах 350-500 мм.;

§   поверхность сиденья, спинки и подлокотников должна быть полумягкой, с нескользящим неэлектризующимся, воздухонепроницаемым покрытием, легко очищаемым от загрязнения.

Рабочее место должно быть оборудовано подставкой для ног, имеющей ширину не менее 300 мм, глубину не менее 400 мм, регулировку по высоте в пределах до 150 мм и по углу наклона опорной поверхности подставки до 20 град. Поверхность подставки должна быть рифленой и иметь по переднему краю бортик высотой 10 мм.

Кабинет 1:

5,5х4,8 = 26,4 - S площадь кабинета

По САНПиНу на одни ПК должно отводиться 4,5 м, исходя из этого:

,4/4,5=5,86 - итого 6 ПК можно установить в кабинете 1.

Кабинет 2:

3,7х5,9 = 21,83 - S площадь кабинета

По САНПиНу на одни ПК должно отводиться 4,5 м, исходя из этого:

,83/4,5=4,85 - итого 5 ПК можно установить в кабинете 2.

Кабинет 3:

6,0х6,1 = 36,6 - S площадь кабинета

По САНПиНу на одни ПК должно отводиться 4,5 м, исходя из этого:

,6/4,5=8,1 - итого 8 ПК можно установить в кабинете 3.

Кабинет 4:

3,0х5,9 = 17,7- S площадь кабинета

По САНПиНу на одни ПК должно отводиться 4,5 м, исходя из этого:

,7/4,5=3,93 - итого 3 ПК можно установить в кабинете 4, но мы подключаем 1 ПК, т.к. это кабинет директора.

Кабинет 5:

7,0х4,0 = 28 - S площадь кабинета

По САНПиНу на одни ПК должно отводиться 4,5 м, исходя из этого:

/4,5=6,2 - итого 6 ПК можно установить в кабинете 5.

Кабинет 6:

3,0х4,1 = 12,3 - S площадь кабинета

По САНПиНу на одни ПК должно отводиться 4,5 м, исходя из этого:

,3/4,5=2,73 - итого 3 ПК можно установить в кабинете 6, но мы устанавливаем 1 ПК для системного администратора.

На одну двойную розетку рассчитано 2 ПК, поэтому розеток мы берем в 2 раза меньше чем ПК. Значит, для установки компьютерной сети нам понадобиться 15 розеток.

3.6 Организация архивации данных

Чтобы можно было производить архивацию данных на сервере, используют так называемые RAID- массивы.- это дисковый массив (т.е. комплекс или, если хотите, связка) из нескольких устройств, - жестких дисков. Этот массив служит для повышения надёжности хранения данных и/или для повышения скорости чтения/записи информации. Собственно, то чем именно занимается оная связка из дисков, - ускорением работы или повышением безопасности данных, зависит от Вас, а точнее, от выбора текущей конфигурации рейда(ов). Разные типы этих конфигураций как раз и отмечаются разными номерами, - 1, 2, 3, 4 и пр, - и выполняют разные функции.

Различные контроллеры обеспечивают разные уровни RAID и определяют типы дисков, которые можно использовать в массиве: SAS, SATA или SSD. Дадим краткое описание каждого уровня RAID:

·        RAID 0 используется для повышения быстродействия сервера. Метод известен также как «расщепление данных». В массиве RAID 0 данные распределяются по нескольким дискам. Обращения к данным обслуживаются несколькими дисками, а не одним, и производительность возрастает благодаря увеличению пропускной способности при считывании и записи данных несколькими дисками. Требуется как минимум два диска, но в массиве RAID 0 может быть до четырех дисков. RAID 0 можно реализовать как программно, так и аппаратно, в том числе с применением большинства типов контроллеров. Недостаток заключается в том, что не повышается отказоустойчивость. Отказ одного диска влияет на работу массива в целом, и увеличивается риск порчи или потери данных.

·        RAID 1 - отказоустойчивая конфигурация, известная как «зеркалирование диска». В массиве RAID 1 данные незаметно для пользователя и незамедлительно копируются с одного диска на другой, формируя дублирующий диск или зеркало. В случае отказа одного диска другой продолжает функционировать. Это самый простой и относительно недорогой способ повышения отказоустойчивости. Недостаток RAID 1 - небольшое снижение производительности. Массив RAID 1 можно организовать как программным, так и аппаратным способом. Для аппаратной реализации RAID 1 требуется не менее двух дисков. При программной реализации RAID 1 данные зеркалируются не между двумя физическими дисками, а между томами на одном диске. Кроме того, помните, что при использовании RAID 1 общая емкость дисковой памяти уменьшается вдвое: если сервер оснащен двумя 1-Тбайт дисками в конфигурации RAID 1, то общий размер хранилища данных составляет не 2, а 1 Тбайт.

·        RAID 5 применяется в серверах и устройствах NAS для сферы бизнеса гораздо шире, чем другие конфигурации RAID. Как производительность, так и отказоустойчивость этого уровня RAID выше, чем при зеркалировании. В массивах RAID 5 данные и информация о четности (используемая при восстановлении данных) расщепляются между тремя или несколькими дисками. На дисках обычно отказывают секторы; полный отказ всего диска случается реже. В массиве RAID 5 в случае частичной неисправности диска данные восстанавливаются на основании оставшихся данных и информации о четности, автоматически и незаметно для пользователя.

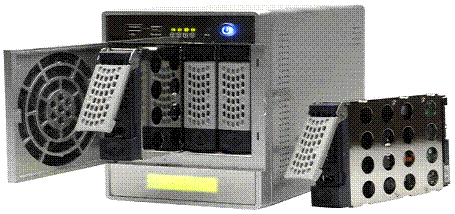

Для организации архивации было выбрано сетевое хранилище NETGEAR - RND4250-100EUS READYNAS™ NV+

Его подробные характеристики описаны ниже:

Стоимость : 26674 руб

Для архивации данных было принято использовать технологию RAID1, т.е. с так называемым зеркалированием. Данный технология выбрана потому что для организации безопасность данных дороже чем увеличенная пропускная способность сервера.

4. Технико-экономическое обоснование работы

По завершении работ по монтажу и укладыванию кабелей осуществляется установка соответствующего распределительного оборудования, к которому относятся разнообразные разветвители, концентраторы, оконечные розетки и проч.

Прокладка СКС считается законченной после соединениях всех необходимых кабелей с оконечными устройствами и полного тестирования смонтированной системы. Причем все процедуры выполняются, как правило, с таким расчетом, чтобы обеспечить длительное функционирование и использование одновременно нескольких видов сетей и заложить определенные резервы для дальнейшего расширения системы при удовлетворении возрастающих потребностей организации-заказчика в ее последующем развитии. Это касается и возможной организации новых рабочих мест, и мощностей системы.

Для построения ЛВС Ethernet предлагается выбрать следующее сетевое оборудование:

Таблица №1 «Расходные материалы и оборудование»

Таблица №2 «Расчет стоимости монтажа»

Итого на прокладку сети c учетом непредвиденных расходов 10%, будет потрачено 156871,589 рублей, с учетом материалов и монтажных работ.

Заключение

В данной курсовом проекте была спроектирована компьютерная сеть для кабинетов на 2 этаже ЗАО «ИнтерКом». Данная сеть позволяет подключить 27 рабочих мест. Обеспечивается передача данных со скоростью 100 Мбит/с.

В данном проекте были изучены принципы построения сетей, изучена архитектура сети Ethernet, подобрано сетевое оборудование, спроектирована структурированная кабельная система. Данная кабельная система обладает максимальной гибкостью, возможностью внедрения новых технологий, возможностью подключения различных видов оборудования. Также был произведён расчёт длин кабеля.

Спроектированная сеть соответствует установленным требованиям и стандартам и является высокопроизводительной и надёжной сетью.

Было дано экономическое обоснование проекта и рассчитаны затраты на проектирование сети.

Данный проект разработан по стандартам СКС. В работе было указано экономическое обоснование построения сети.

Для данного здания Wi-Fi можно не устанавливать. Wi-Fi требует меньше денежных вложений и монтажных работ, но его выгодней использовать в кабинетах, где количество ПК больше 10. Здание не большое, рациональней использовать спроектированную компьютерную сеть.

Список используемой литературы

1.Семенов А. Б., Стрижаков С. К., Сунчелей И. Р. Проектирование и расчет структурированных кабельных систем и их компонентов, 2008 г.

.А. Б. Семенов Системы интерактивного управления СКС, 2011 г.

.Андрей Семенов Проектирование и расчет структурированных кабельных систем и их компонентов, 2008 г

.Дорохова М.В. «Методические указания для выполнения курсового проекта по дисциплине «Компьютерные сети и телекоммуникации», г. Воронеж, 2012 год

Стандарты СКС

•ГОСТ Р 53245-2008 - Информационные технологии. Системы кабельные структурированные. Монтаж основных узлов системы. Методы испытания.

•ГОСТ Р 53246-2008 - Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования.

•Международный стандарт ISO/IEC 11801 Generic Cabling for Customer Premises

• Европейский стандарт EN 50173 Information technology- Generic cabling systems

Американский стандарт ANSI/TIA/EIA 568-В Commercial Building Telecommunication Cabling Standard
