Решение тактической задачи по тушению пожара на объекте
МЧС
РОССИИ
СИБИРСКАЯ
ПОЖАРНО-СПАСАТЕЛЬНАЯ АКАДЕМИЯ - ФИЛИАЛ САНКТ-ПЕТЕРБУРГСКОГО УНИВЕРСИТЕТА
ГОСУДАРСТВЕННОЙ
ПРОТИВОПОЖАРНОЙ СЛУЖБЫ
КУРСОВОЙ
ПРОЕКТ
По
дисциплине Пожарная тактика
Тема:
Решение тактической задачи по тушению пожара на объекте
Выполнил: Зятьков И.А.
Научный руководитель
майор внутренней службы
Москвин Н.В.
Железногорск
- 2013
План-график выполнения курсового
проекта
№ п/п
|
Разделы, подразделы и их содержание
|
Срок выполнения
|
Отметка научного руководителя о выполнении
|
1.
|
Оперативно-тактическая оценка объекта.
|
|
|
2.
|
Тактический замысел
|
|
|
3.
|
Определение высоты расположения нейтральной зоны
|
|
|
4.
|
Расчет параметров пожара до сообщения в пожарную охрану
|
|
|
5.
|
Расчет параметров пожара на момент прибытия первого
подразделения
|
|
|
6.
|
Расчет параметров пожара до момента введения сил и средств
первым подразделением.
|
|
|
7.
|
Расчет сил и средств для тушения пожара.
|
|
|
8.
|
Расчет параметров пожара по установленному расчетом сил и
средств повышенному рангу пожара.
|
|
|
9.
|
Организация тушения возможного пожара первым РТП.
|
|
|
10.
|
Совмещенный график изменения параметров развития и тушения
пожара.
|
|
|
11.
|
План этажа (участка, здания) с изображением обстановки
возможного пожара на различные промежутки времени (сообщение в пожарную
охрану, прибытие первого подразделения, подача первых огнетушащих средств,
подача огнетушащих средств вторым подразделением, момент локализации)
|
|
|
12.
|
План - схема расположения объекта на местности с изображением
обстановки пожара к моменту введения сил и средств, находящихся в
распоряжении первого РТП и их расстановки..
|
|
|
Цель курсового проекта - решить
пожарно-тактическую задачу по тушению пожара в типографии
№ варианта, исходные данные
|
0
|
Размеры проёмов, м - приточного - вытяжного Вид приточного
проёма Высота расположения вытяжного проёма, м Температура наружного воздуха,
град. С Среднеобъёмная температура, 0С
|
2,5*1,9 0,8*1,2 дверь 2,5 -30 350
|
Краткая оперативно-тактическая
характеристика объекта
Назначение здания
|
Типография
|

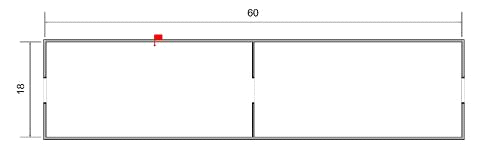

Размеры в плане (м)
|
18х60 м
|
Высота (м)
|
4 м
|
Этажность
|
1 этаж
|
Тип остекления
|
Обычное
|
Степень огнестойкости здания
|
3
|
Категория здания (помещений) по взрывопожарной опасности
|
В
|
Кол-во работников (персонала): днем/ночью
|
16/1
|
Кол-во входов
|
2
|
Кол-во лестничных клеток в том числе не задымляемых
|
0
|
Стены (тип и предел огнестойкости)
|
Кирпичные толщиной 30 см. Предел огнестойкости 4,25 часа.
|
Кровля (тип)
|
Ближайшие водоисточники (схема противопожарного водоснабжения
объекта соответствует предпоследней цифре номера зачетной книжки) 0
|
ПГ - 1 на расстоянии - 140 м. Диаметр 150 мм. Н=20м, кольцевой.
ПГ - 2 на расстоянии - 120 м. Диаметр 150 мм.. Н=20м, кольцевой. ПГ - 3 на
расстоянии - 40 м. Диаметр 150 мм.. Н=20м, кольцевой. ПГ - 4 на расстоянии - 180
м. Диаметр 150 мм.. Н=20м, кольцевой. ПГ - 5 на расстоянии - 180 м. Диаметр
150 мм.. Н=20м, кольцевой. ПГ - 6 на расстоянии - 20 м. Диаметр 150 мм..
Н=20м, кольцевой. ПГ - 7 на расстоянии - 140 м. Диаметр 150 мм.. Н=20м,
кольцевой. На расстоянии 80 м от корпуса находится пожарный водоем V 100 м3.
На расстоянии 80 м от корпуса находится пожарный водоем V 200 м3.
|
Системы оповещения о пожаре (да/нет)
|
нет
|
Система дымоудаления (да/нет)
|
нет
|
Вкл. установок пожаротушения (способ и место)
|
нет
|
Наличие внутренних ПК:Всего/на типовом этаже
|
2/2
|
Перегородки (тип и предел огнестойкости)
|
Перегородки деревянные отштукатуренные с двух сторон (предел
огнестойкости 0,5 часа)
|
Дополнительная информация
|
|
Расписание выездов пожарных
подразделений
Номер варианта
|
Подразделения
|
|
Время следования, мин
|
Вызов №1
|
Время следования, мин
|
Вызов №2
|
Время следования, мин
|
Вызов №3
|
0
|
4
|
ПЧ-1 АЦ-40(131)137А АЦ-40(130)63Б
|
13
|
ПЧ-3 АЦ-40(130)63Б АНР-40(130)127А АГДЗС-12
|
20
|
ПЧ-14 АЦ-40(375)Ц1 АНР-40(130)127А АКП-30(53213)
|
|
10
|
Вызов №1-«БИС»
|
14
|
ПЧ-9 АЦ-40(131)137А АЦ-40(130)63Б АВ-40(375)Ц50А
|
23
|
ПЧ-2 АЦ-40(43202)ПМ-102Б ПНС-110(131)131 АР-2(131)133 АГДЗС-12
|
|
|
ПЧ-17 АЦ-40(43202)ПМ-102Б АНР-40(130)127Б
|
16
|
ПЧ-4 АЦ-40(375)Ц1 АЦ-40(130)63Б АЛ-30(131) АГДЗС-12
|
|
|
|
|
|
|
|
|
|
|
Номер варианта расписания выездов
подразделений на пожары соответствует последней цифре номера зачетной книжки.
Тактический замысел
В типографии, в результате
неисправности электрооборудования произошло короткое замыкание электрических
кабелей, начался пожар. По стеллажам с документами огонь начал распространяться
по помещению, создалась угроза распространения в соседнее помещение. Происходит
задымление соседнего помещения, создалась угроза для людей находящихся в
соседнем помещении.
Сигнал о срабатывании пожарной
сигнализации в типографии поступил на ЕДДС в 14 часов 06 минут. Дежурным
персоналом по телефону передана информация о возгорании в типографии,
принимаются меры по организации эвакуации людей, тушение возникшего пожара
первичными средствами. Осуществляются действия, предусмотренные инструкциями на
случай пожара. В помещении имеется сигнализация. Диспетчером ЕДДС передано
сообщение о загорании во все службы жизнеобеспечения, необходимые при
проведении аварийно-спасательных работ и тушению пожара (скорую помощь,
полицию, энергослужбу).
Прибытие первого подразделения 14
часов 11 минут.
В помещении архива находятся
деревянные стеллажи, очень большая загрузка архивными документами. Короткое
замыкание произошло от неисправной электропроводки, загорелся стеллаж в центре
помещения возле стены.
Время года декабрь, температура
наружного воздуха -20 градусов С, направление ветра северо-восточное 5 м/с.
пожар тушение
Определение высоты расположения
нейтральной зоны
№ варианта, исходные данные
|
0
|
Размеры проёмов, м - приточного - вытяжного Вид приточного
проёма Высота расположения вытяжного проёма, м Температура наружного воздуха,
град. С Среднеобъёмная температура, 0С
|
2,5*1,9 0,8*1,2 дверь 2,5 -30 350
|
Н.З.
Расположение нейтральной зоны при газообмене
через проемы расположенные на разной высоте
Высота расположения нейтральной зоны
в горящем помещении при газообмене через проемы расположенные на разной высоте
определяется по формуле:
= 0,5х2,6 + 0,31 = 1,61
[м]
где: HН.З. - высота
расположения нейтральной зоны, м;ПР - высота наибольшего приточного проема, м;-
расстояние от оси приточного проема до нейтральной зоны, м.
м (2)
- расстояние между
центрами приточных и вытяжных проемов, м;, S2 - соответственно площади
приточного и вытяжного проемов, м2;
ρв,
ρпг - плотность соответственно атмосферного воздуха и газообразных
продуктов горения, кг/м3
Из таблицы (5) берем
соответствующую температуру, плотность воздуха 1,515 кг/м3, плотность продуктов
сгорания 0,617 кг/м3
Расчет параметров пожара
на момент сообщения в пожарную охрану
Линейная скорость
распространения горения, Vл (м/мин.)
Типографии 0,50,8
(м/мин.)
При определении размеров
возможного пожара линейную скорость распространения горения в первые 10 минут
от начала возникновения пожара необходимо принимать половинной от табличного
значения (0,5Vл).
Путь, пройденный огнем
L, (м)
если t1.£10
минут: L=0,5Vлt1.
[м] L=0,50,88=3,2.
[м];
Определение площади
пожара Sп, (м2);
п =,
[м2], Sп ==16,1
[м2].
Определение периметра
пожара.Pп, (м)
Рп = pL
+ 2L [м]; Рп = 3,143,2 + 2х3,2=16,44 [м]
Определение фронта
пожара. Фп, (м);
Фп = pL,
[м] Фп = 3,143,2
=10,04 [м]
Определение скорости
роста площади пожара. Vs, (м2/мин.);
= ,
[м2/мин.], Vs = =
1,75[м2/мин.],
Определение скорости
роста периметра пожара. Vр,. (м/мин.)р = , [м/мин.] - при
круговой и угловой форме площади пожара;р = =2,06 [м/мин.]
Определение скорости
роста фронта пожара. Vф, (м/мин.).
ф = ,
[м/мин.] Vф = =1,256
[м/мин.]
Определение параметров
пожара на момент прибытия первого подразделения
Определение времени
прибытия первого подразделения.
tприб.1=tд.с.+tсб.+tсл.1,
[мин.] tприб.1=8+1+4=13 [мин.],
Определение пути,
пройденного огнём.
=5Vл+Vл(tсв-t1)[м] L=5х0,8+0,83
=6,4 [м]
Определение площади
пожара Sп, (м2);
Форма пожара - полукруг
180o:
п =,
[м2], Sп ==
64,3 [м2].
Определение периметра
пожара.Pп, (м)
Рп = pL
+ 2L [м]; Рп = 3,146,4 + 2х6,4= 32,9 [м]
Определение фронта
пожара. Фп, (м);
Фп = pL,
[м] Фп = 3,146,4
= 20,1 [м]
Определение скорости
роста площади пожара. Vs, (м2/мин.);
= ,
[м2/мин.], Vs = =
4,9 [м2/мин.],
Определение скорости
роста периметра пожара. Vр,. (м/мин.)
р = ,
[м/мин.] - при круговой и угловой форме площади пожара;р = =2,5
[м/мин.]
Определение скорости
роста фронта пожара. Vф, (м/мин.).
ф = ,
[м/мин.] Vф = =1,5 [м/мин.]
Определение параметров
пожара на момент введения сил и средств первого подразделения
Определение времени
свободного развития горения.
tсв.=tд.с.+tсб.+tсл.1+tб.р.
[мин.] tсв.= 8+1+4+6=19 [мин.]
Определение пути,
пройденного огнём.
L=0,5Vлt1+Vл
(tсв.-10)
[м]L=0,50,810+0,8
(19-10)=4+7,2=11,2 [м].
Определение площади
пожара Sп, (м2);
Форма пожара - полукруг 180o:
п =,
[м2], Sп == 196,9 [м2].
Определение периметра
пожара.Pп, (м)
Рп = pL
+ 2L [м]; Рп = 3,1411,2 + 2х11,2 = 77,3 [м]
Определение фронта
пожара. Фп, (м);
Фп = pL,
[м] Фп = 3,1411,2
= 35,1 [м]
Определение скорости
роста площади пожара. Vs, (м2/мин.);
= ,
[м2/мин.], Vs = =10,3
[м2/мин.],
Определение скорости
роста периметра пожара. Vр,. (м/мин.)
р = ,
[м/мин.] Vр = =4,06
[м/мин.]
Определение скорости
роста фронта пожара. Vф, (м/мин.).ф = , [м/мин.] Vф = =1,8
[м/мин.]
Расчет сил и средств для
тушения пожара
Определение площади
тушения
При L > h Sт
= n a h
Так как у нас L=11,2
метров, а тушение пожара может осуществляться только по фронту, при глубине
тушения 5 метров получается.
(11,2) > h(5) 11,2
> 5т = 0.5ph (2L-h) Sт =0.53.145(211,2-5)
=136,6 [м2].
Определение требуемого
расхода воды на тушение пожара
Требуемый расход
огнетушащего средства на тушение пожара определяется по формуле:
ттр. = Пт Iтр.,
где
Пт - величина расчетного
параметра тушения пожара;тр.-требуемая интенсивность подачи огнетушащего
средства.
В соответствии с
таблицей 8
Административные здания:
- III степени огнестойкости 0,2 (л/м2с)
Так как Sт =136,6 [м2]
то получится:
ттр. = Пт Iтр. Qттр.
= 136,6 м2 0,2
(л/м2с)=
27,3 л/с
Определение требуемого
расхода воды на защиту.
Требуемый расход воды на
защиту выше и нижерасположенных уровней объекта от того уровня, где произошел
пожар, рассчитывается по формуле:защтр. = Sзащ ,
[л/с] Qзащтр. = 196,9 0,05= 9,8 [л/с]
= 0,25 Iтр.туш.,
[л/(с*м2)] =
0,25 0,2=0,05[л/(с*м2)]
Определение общего
расхода воды.
тр.общ. = +
.,
[л/с]. Qтр.общ. = 27,3 + 9,8=37,1 [л/с].
Определение требуемого
количества стволов на тушение пожара.
тств. = Nтств.
==
3 ств.А (dн=25мм)
Определение требуемого
количества стволов на защиту объекта.
= =
=1
ств.А (dн=25мм)
Определение общего
количества стволов на тушение пожара и защиту объекта.
ств.общ. = +
Nств.общ.
= 3 + 1=4 ств.А (dн=25мм)
Определение фактического
расхода воды на тушение пожара.
Определение фактического
расхода воды на защиту объекта.
= qств.,
[л/с] = 1
11=11 [л/с].
Определение общего
фактического расхода воды на тушение пожара и защиту объекта.
ф общ.= +
,
[л/с]. Qф общ.= 33 +11=44 [л/с].
Определение требуемой
численности личного состава для тушения пожара.
л.с.общ =Nл\с туш.Nств.
туш. + Nл\с защ..+ Nп.б. + Nм. + Nл+Nрез…..,
ствола А (dн=25мм) в
составе звеньев ГДЗС на тушение - 9 человек
ствол А (dн=25мм) на
защиту кровли - 2 человека
На 3 поста безопасности
= 3 человека
На 3 работающих звена
требуется одно резервное звено и 1 КПП = 4 человека
Работа на разветвлении и
контроль за рукавной системой = 3 человека
Итого получается:
9+2+3+4+2=20 человек
Определение количества
отделений.
Учитывая, что в
гарнизоне имеются автонасосы и автоцистерны, количество автомобилей составит:
отд. = общ N
отд. = =
4 отделений
Вывод о достаточности
сил и средств
Сил и средств,
прибывающих по Вызову №1 не достаточно для успешного тушения данного пожара,
так как согласно расписанию выездов, прибывает 2 отделения. Следовательно,
необходимо привлечение сил и средств второго подразделения в составе 2-х
отделений
Расчет параметров пожара
по установленному расчетом сил и средств повышенному рангу пожара
Определение параметров
пожара на момент введения сил и средств вторым подразделением.
Определение времени
введения сил и средств вторым подразделением.
tвв.2.=tсв.+(tсл.2
-tсл.1),
[мин.] tвв.2.=19+(10-4)=25 [мин.]
tсв.=tд.с.+tсб.+tсл.1+tб.р.
[мин.] tсв.=8+1+4+6=19 [мин.]
Определение пути,
пройденного огнём.
=5Vл+Vл(tсв.
- 10)+0,5Vл
(расч.- св.) [м]=5х0,8+0,8(19 - 10)+0,5х0,8
(25 - 19) = 4+7,2+2,4=13,6 [м]
Определение параметров
пожара на момент введения сил и средств второго подразделения
Определение площади
пожара Sп, (м2);
п =,
[м2], Sп == 290,3 [м2].
Определение периметра
пожара.Pп, (м)
Рп = pL
+ 2L [м]; Рп = 3,1413,6 + 2х13,6= 69,9 [м]
Определение фронта
пожара. Фп, (м);
Фп = pL,
[м] Фп = 3,1413,6 = 42,7 [м]
Определение скорости
роста площади пожара. Vs, (м2/мин.);
= ,
[м2/мин.], Vs = =11,6
[м2/мин.],
Определение скорости
роста периметра пожара. Vр,. (м/мин.)
р = ,
[м/мин.] - при круговой и угловой форме площади пожара;р = =2,79
[м/мин.]
Определение скорости
роста фронта пожара. Vф, (м/мин.).
ф = ,
[м/мин.] Vф = =1,67
[м/мин.]
Определение площади
тушения
При L > h Sт
= n a h
Так как у нас L=13,6
метров, а тушение пожара может осуществляться только по фронту, при глубине
тушения 5 метров получается.
L(13,6) > h(5) 13,6
> 5т = 0.5ph (2L-h) Sт =0.53.145(213,6-5)
=174,2 [м2]
Определение требуемого
расхода воды на тушение пожара
Так как Sт =174 [м2] то
получится:
ттр. = Пт Iтр. Qттр.
= 174 м2 0,2
(л/м2с)=34,8
л/с
Определение требуемого
расхода воды на защиту.
защтр. = Sзащ ,
[л/с] Qзащтр. = 290 0,05= 14,5[л/с]
= 0,25 Iтр.туш.,
[л/(с*м2)] =
0,25 0,2=0,05[л/(с*м2)]
Определение общего
требуемого расхода воды.
тр.общ. = +
.,
[л/с]. Qтр.общ. = 34,8 + 14,5 = 49,3 [л/с].
Определение требуемого
количества стволов на тушение пожара.
тств. = Nтств.
==4
ст. А (dн=25мм)
Определение требуемого
количества стволов на защиту объекта.
= =
=2
ст. А (dн=25мм)
Определение общего количества
стволов на тушение пожара и защиту объекта.ств.общ. = +
Nств.общ.
= 4 + 2= 6 ств.А (dн=25мм)
Определение фактического
расхода воды на тушение пожара.
= qств.,
[л/с]. = 4 11
= 44 [л/с].
Определение фактического
расхода воды на защиту объекта.
= qств.,
[л/с] = 2
11 = 22 [л/с].
Определение общего
фактического расхода воды на тушение пожара и защиту объекта.
ф общ.= +
,
[л/с]. Qф общ.= 44 + 22 = 66 [л/с].
Определение требуемой
численности личного состава для тушения пожара.
л.с.общ =Nл\с туш.Nств.
туш. + Nл\с защ..+ Nп.б. + Nм. +
Nл+Nрез…..,
ствола А (dн=25мм) в
составе звеньев ГДЗС на тушение - 12 человек
ствола А (dн=25мм) на
защиту кровли - 4 человека
На 4 поста безопасности
= 4 человека
Требуется 1 КПП и 1
резервное звено = 4 человека
Работа на разветвлении и
контроль за рукавной системой = 4 человека
Итого получается:
12+4+4+4+4=28 человек
Определение количества
отделений.
Учитывая, что в
гарнизоне имеются автонасосы и автоцистерны, количество автомобилей составит:
Вывод о достаточности
сил и средств
Сил и средств,
сосредоточенных на месте попожара в момент введенеия сил и средств вторым
подразделением не достаточно для успешного тушения данного пожара, так как
согласно расписанию выездов, прибывает 4 отделения. Следовательно, необходимо
привлечение сил и средств третьего подразделения в составе 2-х отделений
Определение времени
прибытия на пожар СПТ (службы пожаротушения).
tспт=tд.с.+tсб.+tсл.3
[мин.] tспт= 8+1+13=21 [мин.]
Определение параметров
пожара на момент локализации.
Определение времени
локализации.
tлок.=tсв.+(tсл.3
-tсл.1),
[мин.] tлок.=19+(13-4)=28 [мин.]
tсв.=tд.с.+tсб.+tсл.1+tб.р.
[мин.] tсв.=8+1+4+6=19 [мин.]
Определение пути,
пройденного огнём.
=5Vл+Vл(tсв.
- 10)+0,5Vл
(расч.- св.) [м]=5х0,8+0,8(19 - 10)+0,5х0,8
(28- 19) = 5+7,2+3,6=15,8 [м]
Определение параметров
пожара на момент локализации
Так как пожар достиг
двух стен, он принимает прямоугольную форму.
Определение площади
пожара Sп, (м2);
п = аb,
[м2] Sп = 15,830=474
[м2]
Определение периметра
пожара.Pп, (м)
Рп = 2(a+b) (м) Рп
= 2(30+15,8)=91,6 (м)
Определение фронта
пожара. Фп, (м)
Фп = 30 м.
Определение площади
тушения
Так как у нас b=30
метров, а тушение пожара может быть в 2 направлениях, при глубине тушения 5
метров получается.
(30) > n(2) h(5) 30
> 10т = n a h Sт
=2х15,8х5=158 (м2).
Определение требуемого
расхода воды на тушение пожара
Так как Sт =158 [м2] то
получится:
ттр. = Пт Iтр. Qттр.
= 158 м2 0,2
(л/м2с)=31,6
л/с
Определение требуемого
расхода воды на защиту.
защтр. = Sзащ ,
[л/с] Qзащтр. = 474 0,05= 23,7 [л/с]
= 0,25 Iтр.туш.,
[л/(с*м2)] =
0,25 0,2=0,05[л/(с*м2)]
Определение общего
расхода воды.
тр.общ. = +
.,
[л/с]. Qтр.общ. = 31,6 + 23,7 = 55,3 [л/с].
Определение требуемого
количества стволов на тушение пожара.
тств. = Nтств.
==3
ст. А (dн=25мм)
так как тушение
производится в двух направлениях, принимаем 4 ствола «А»
Определение требуемого
количества стволов на защиту объекта.
= =
=3
ст. А (dн=25мм)
Определение общего
количества стволов на тушение пожара и защиту объекта.
ств.общ. = +
Nств.общ.
= 4 + 3= 7 ств.А (dн=25мм)
Определение фактического
расхода воды на тушение пожара.
= qств.,
[л/с]. = 4 11
= 44 [л/с].
Определение фактического
расхода воды на защиту объекта.
= qств.,
[л/с] = 3
11 = 33 [л/с].
Определение общего
фактического расхода воды на тушение пожара и защиту объекта.
ф общ.= +
,
[л/с]. Qф общ.= 44 + 33 = 77 [л/с].
Определение водоотдачи
наружного противопожарного водопровода.
тсети = 0,5 Qксети,
[л/с] Qтсети = 0,5 81=40,5 [л/с]ксети =
((D/25) Vв)
2 [л/с] Qксети = ((150/25) 1,5) 2 =81[л/с]
Определение предельного
расстояния подачи огнетушащих средств.
пред=,
[м]пред=
=91 [м] 91 > 40
Определение требуемого
количества пожарных автомобилей, которые необходимо установить на водоисточники.
авт.= Nавт.=
2,4
= 3
Определение требуемой
численности личного состава для тушения пожара.
л.с.общ =Nл\с туш.Nств.
туш. + Nл\с защ..+ Nп.б. + Nм. +
Nл+Nрез…..,
ствола А (dн=25мм) в
составе звеньев ГДЗС на тушение - 12 человек
ствола А (dн=25мм) на
защиту кровли - 6 человек
На 4 поста безопасности
= 4 человека
Требуется 1 КПП и 1
резервное звено = 4 человека
Работа на разветвлении и
контроль за рукавной системой = 4 человека
Итого получается:
12+6+4+4+4=30 человек
Определение количества
отделений.
Учитывая, что в
гарнизоне имеются автонасосы и автоцистерны, количество автомобилей составит:
отд. = общ N
отд. = =
6 отделений
На момент введения
стволов третьим прибывшим подразделением сил и средств достаточно для тушения
данного пожара (7 отделений). Следовательно, время введения сил и средств
третьим подразделением считаем временем локализации пожара.
Организация тушения
возможного пожара первым РТП
Время от начала развития пожара, мин
|
Возможная обстановка пожара
|
Qтр, л/с
|
Введено стволов на тушение и защиту
|
Qф, л/с
|
Распоряжения РТП
|
|
|
|
Б
|
А
|
Л
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
Ч+8
|
Обнаружение загорания в типографии Sп=16,1 м2 Рп=16,44 м
Фп=10,04 м VS=1,75 м2/мин VP=2,06 м/мин VФ=1,25 м/мин
|
|
|
|
|
|
|
Производится эвакуация людей, обслуживающего персонала,
отключение электроэнергии.
|
Ч+13
|
Прибытие ПЧ-1 на двух АЦ-40 Прибытие РТП-1 Sп=64,3 м2 Рп=32,9 м
Фп=20,1м VS=4,9 м2/мин VP=2,5 м/мин VФ=1,5 м/мин
|
|
|
|
|
|
|
Доклад РТП-1 на ЦППС: Прибыл к месту вызова, по внешним
признакам идет дым из окон типографии. Дальнейшая разведка. РТП-1 - КО-1:
подать ствол «А» на тушение пожара в составе звена ГДЗС РТП-1 - КО-2: подать
ствол «А» на тушение пожара в составе звена ГДЗС
|
Ч+19
|
Прибытие ПЧ-17 на АЦ-40 и АНР-40
|
|
|
|
|
|
|
РТП-1 - НК: подать 1 ствол «А» на тушение пожара, 1 ствол «А» на
защиту кровли
|
Ч+19
|
Подано два ствола «A» звеньями ГДЗС ПЧ-1 Sп=196,9 м2 Рп=77,3
Фп=35,1 м VS=10,3 м2/мин VP=4,06 м/мин VФ=1,8 м/мин
|
33
|
|
2
|
|
|
22
|
Доклад РТП-1 на ЦППС: Разведка проведена, требуется
дополнительное привлечение сил и средств по Вызову №2 Электроэнергия
отключена, подано 2 ствола «А» звеньями ГДЗС.
|
Ч+21
|
Прибытие СПТ Прибытие ПЧ-3 на АЦ-40 и АНР-40
|
33
|
|
2
|
|
|
22
|
РТП-1 - НК: подать 1 ствол «А» на тушение пожара, 2 ствола «А»
на защиту кровли Доклад РТП-1 оперативному дежурному СПТ(РТП-2): произошло
возгорание в типографии. Производится тушение пожара 2 звеньями ГДЗС на
площади около 200 м2
|
Ч+25
|
Время подачи стволов ПЧ-17 Подано 3 ствола «A» звеньями ГДЗС на
тушение, 1 ствола «А» на защиту Sп=290,3 м2 Рп=69,9 м Фп=42,7 м VS=11,6
м2/мин VP=2,79 м/мин VФ=1,67 м/мин
|
44
|
|
4
|
|
|
33
|
Доклад РТП-2 на ЕДДС: подано 3 ствола «А» звеньями ГДЗС, создано
резервное звено, создан КПП ГДЗС
|
Ч+28
|
Время подачи стволов ПЧ-3 Подано 4 ствола «A» звеньями ГДЗС на
тушение, 3 ствола «А» на защиту Sп = 474 м2 Рп = 91,6 м Фп = 30 м VS=16,9
м2/мин VP=1,12 м/мин VФ=0 Локализация
|
44
|
|
7
|
|
|
44
|
Доклад РТП-2 на ЕДДС: подано 4 ствола «А» звеньями ГДЗС, 3
ствола «А» на защиту Локализация на площади 474 м2
|
Совмещённый график тушения условного
пожара
Литература
1. Федеральный закон «О пожарной безопасности» № 69-ФЗ от
21.12.1994 г.
2. Приказ МЧС России № 156 от 31 марта 2011 г «Порядок
тушения пожаров подразделениями пожарной охраны».
. Программа подготовки личного состава подразделений ГПС
МЧС России от 29 декабря 2003г.
. Я.С. Повзик «Пожарная тактика». - М.: «ЗАО Спецтехника»
2000 г.
. В.В. Теребнёв, А.В. Теребнёв, А.В. Подгрушный, В.А.
Грачёв «Тактическая подготовка должностных лиц органов управления силами и средствами
на пожаре» Учебное пособие. М.: Академия ГПС, 2004.
. В.В. Теребнёв. «Справочник руководителя тушения пожара».-
М: «Пожкнига» 2004 г
. Приказ МЧС России № 630 от 31 декабря 2002 г «Правила по
охране труда в подразделениях Государственной противопожарной службы МЧС
России»
. Теребнев В.В., Теребнев А.В. Упраление силами и
средствами на пожаре: Учеб пособ /Под ред Е.А.Мешалкина- Екатеринбург:
Калан-Форт, 2004г.
. "Методические рекомендации по действиям
подразделений федеральной противопожарной службы при тушении пожаров и
проведении аварийно-спасательных работ" (направлен указанием МЧС России от
26.05.2010 N 43-2007-18)
. Организационно - методические указания по тактической
подготовке начальствующего состава пожарной охраны МЧС России -М: 2007г.
. Приказ МЧС России от 09 января 2013г. № 3 "Об
утверждении Правил проведения личным составом федеральной противопожарной
службы Государственной противопожарной службы аварийно-спасательных работ при
тушении пожаров с использованием средств индивидуальной защиты органов дыхания
и зрения в непригодной для дыхания среде"
. ГОСТ 2.321-84 ЕСКД. Обозначения буквенные
. ГОСТ 2.316-68 ЕСКД. Правила нанесения на чертежах
надписей, технических требований и таблиц
