Разработка проекта системы пожарной сигнализации и оповещения физкультурно-оздоровительного комплекса

Содержание

Введение

. Описание объекта

. Техническое задание на проектирование

. Описание и тактико-технические характеристики используемой системы пожарной сигнализации

. Описание системы оповещения и управления эвакуацией

. Расчет параметров системы резервного электропитания

. Описание автоматической установки пожаротушения (АУПТ)

. Тактико-теоретические характеристики газоанализаторов для обеспечения пожарной безопасности объекта исследования

. Расчет стоимости оборудования

Заключение

Список используемой литературы

Введение

В современном обществе огромное внимание уделяется созданию систем пожарной безопасности объектов, которые предназначены для защиты жизни людей и материальных ценностей от огня. Ведь опасность для жизни, связанная с возникновением пожара, и ущерб, наносимый огнем, в десятки раз превышают те, которые могут быть вызваны кражами, ограблениями и т.п.

Основная цель - спасение жизни людей.

Зачастую последствия пожаров и связанные с ними убытки ложатся тяжелым грузом на плечи не только пострадавшего, но и общества в целом. Именно поэтому, все большее количество людей начинают задумываться о создании профессиональных систем пожарной сигнализации.

Автоматические системы пожарной сигнализации предназначены для быстрого и надежного обнаружения зарождающегося пожара с помощью распознавания явлений, сопровождающих пожар, таких как выделение тепла, дыма, невидимых продуктов сгорания, инфракрасного излучения и т.п. В случае обнаружения пожара центральная станция должна выполнять предписанные действия по управлению системами автоматики здания Это дает возможность людям, находящимся в здании, а также пожарной части или локальному посту пожарной охраны объекта предпринять действия, необходимые для ликвидации пожара на стадии его зарождения, и минимизировать наносимый ущерб.

Назначение системы пожарной сигнализации определяет ее общую структуру, а именно, наличие трех составляющих системы, выполняющих различные функции:

-    обнаружение пожара осуществляется автоматическими пожарными извещателями с различными принципами обнаружения и различными методами обработки и обмена информацией;

-       обработка информации, поступающей с извещателей, и выдача результатов оператору выполняются центральной станцией и пультом управления;

-       выполнение, предписанных действий для оповещения персонала и пожарной части для устранения очага пожара, выполняется центральной станцией а также быстрое и точное реагирование подразделений пожарной части и локальных постов пожарной охраны.

1. Описание объекта

В данном курсовом проекте рассматривается 2й этаж физкультурно-оздоровительного комплекса. Площадь объекта 368,5 м².

Помещение №1; складское; высота потолка 3м, 3 окна, 1 дверь,2 S=15м², 2 дымовых пожарных извещателя "Астра 421".

Помещение №2; промышленое; высота потолка 6м; высота фальш-потолка 1м; в помещении возможно образование пыли; 2 окна; 1 дверь; S=15м², 2 тепловых пожарных извещателя "Астра-Z-4345".

Помещение №3; служебное; высота потолка 5м; высота фальш-потолка 1м; 2 окна, 1 дверь, S=12м²

Помещение №4; складское; высота потолка 5м, 1 окно, 1 дверь, S=12м²,2 дымовых пожарных извещателя "Астра 421".

Помещение №5; с мокрыми процессами; высота потолка 4м; высота фальш-потолка 1м; 5 окон; 1 дверь; S=45м²

Помещение №6; коридор; высота потолка 3м, без окон, 3 дверь, S=18м²,2 дымовых пожарных извещателя "Астра 421".

Помещение №7; промышленное; высота потолка 6м; 3 окна; 10 дверей; S=112,5м², 5 дымовых пожарных извещателя "Астра 421".

Помещение №8; складское; высота потолка 3м, 1 окно, 2 двери; S=9м², 2 дымовых пожарных извещателя "Астра 421".

Помещение №9; служебное; высота потолка 3,5м; высота фальш-потолка 0,5м; без окон, 2 двери; S=9м², 2 дымовых пожарных извещателя "Астра 421".

Помещение №10; служебное; высота потолка 5м;высота фальш-потолка 0,5м; без окон; 1 дверь, S=30м², 2 дымовых пожарных извещателя "Астра 421".

Помещение №11;коридор; высота потолка 5м;высота фальш-потолка 1м; без окон; 2 двери; S=10м², 2 дымовых пожарных извещателя "Астра 421".

Помещение №12; служебное; высота потолка 4м;высота фальш-потолка 1м; 2 окна, 1 дверь, S=20м², 2 дымовых пожарных извещателя "Астра 421".

Помещение №13 с мокрымипроыессами; 1 окно, 2 дверь, S=12м², 2 дымовых пожарных извещателя "Астра 421".

Помещение №14; служебное; высота потолка 3м;высота фальш-потолка 1м; без окон; 1 дверь, S=15м², 2 дымовых пожарных извещателя "Астра 421".

Помещение №15; с мокрыми процессами; высота потолка 3м, 3 окна, 1 дверь, S=34 м²

2. Техническое задание на проектирование

1. Общие сведения.

1.1     Заказчик проекта - ВИ ГПС МЧС

1.2     Основание для проектирования - договор.

1.3 Вид строительства - реконструкция.

1.4 Генеральная проектная организация - Воронежский институт ГПС МЧС России.

1.5 Срок проектирования: начало 09.12.13, окончание 12.12.13

.6       Стадии проектирования - рабочий проект.

1.7     При проектировании проектно-сметной документации следует руководствоваться действующими нормативными документами по строительству, а также ведомственными и прочими документами представляемыми заказчиком:

- ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ. О ТРЕБОВАНИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ. - принятый Государственной Думой 4 июля 2008 года. N123-ФЗ

- ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования. - М.: Издательство стандартов. 1992.

- ГОСТ 12.1.010-76. Система стандартов безопасности труда. Взрывобезопасность. Общие требования. - М.: Издательство стандартов. 1977.

-ГОСТ 12.2.047 - 86 Пожарная техника. Термины и определения - М.: Издательство стандартов. 1987.

-Свод правил СП 03.13130.2009 Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности.

-Свод правил СП 05.13130.2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования.

- Свод правил СП 07.13130.2009 Отопление, вентиляция и кондиционирование. Противопожарные требования.

- РД 25.964-90 Система технического обслуживания и ремонта автоматических установок пожаротушения, дымоудаления, охранной, пожарной и охранно-пожарной сигнализации.

- ГОСТ Р 53283-2009 Установки газового пожаротушения автоматические. Устройства распределительные. Общие технические требования. Методы испытаний.

- ГОСТ Р 53284-2009 Техника пожарная. Генераторы огнетушащего аэрозоля. Общие технические требования. Методы испытании.

- ГОСТ Р 53286-2009 Техника пожарная. Установки порошкового пожаротушения автоматические. Модули. Общие технические требования. Методы испытаний.

- ГОСТ Р 53287-2009 Установки водяного и пенного пожаротушения. Оповещатели пожарные звуковые гидравлические, пеносмесители пожарные, дозаторы.

ГОСТ Р 53288-2009 Установки водяного н пенного пожаротушения автоматические. Модульные установки пожаротушения тонкораспыленной водой автоматические.

ГОСТ Р 53300-2009 Противодымная защита зданий и сооружений. Методы приемосдаточных н периодических испытаний.

ГОСТ Р 53325-2009 Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний.

РД 78.145-93 Системы комплекса охранной, пожарной и охранно- пожарной сигнализации. Правила производства и приемки работ.

.8 Особые условия строительства: нет.

.9Прочие сведения: нет.

2. Технические требования к проектируемой системе.

2.1. Место выдачи сигналов системы:

) Сигналы системы выдать в помещении службы безопасности, обеспеченном круглосуточным дежурством обслуживающего персонала.

) Дублирующие сигналы выдать на устройства системы оповещения.

3. Исходные данные для проектирования.

3.1 Проектирование системы автоматической пожарной защиты осуществлять по чертежам, разработанным ВИ ГПС МЧС России.

.2 Перечень чертежей необходимых для проектирования автоматических систем пожаротушения, пожарной, охранной и охранно- пожарной сигнализации:

планы строительных подоснов объекта;

структурные схемы систем пожарной сигнализации и системы оповещения н управления эвакуацией людей при пожаре;

планы сетей систем пожарной сигнализации и системы оповещения и управления эвакуацией людей при пожаре.

.3При проектировании необходимо руководствоваться предписанием органов государственного надзора, актами обследования.

.4 Исходными данными для проектирования являются характеристики защищаемых помещений и пожароопасных материалов, изложенные в описании объекта.

.5В защищаемых помещениях осуществляются производственные процессы, описанные в описании объекта.

3. Описание и тактико-технические характеристики используемой системы пожарной сигнализации

Согласно данному проекту на объекте физкультурно-оздоровительного корпуса будут использоваться следующие системы пожарной сигнализации:

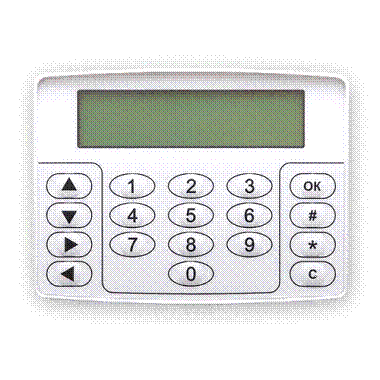

Астра 812

Прибор приемно-контрольный охранно-пожарный

Назначение

·        организация автономной и централизованной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния: - адресных радиоканальных извещателей системы Астра-РИ-М; - ШС РПД системы Астра-РИ; - ШС ППКОП Астра-712/х, подключенных к РПД Астра-РИ;

·              управление средствами оповещения;

·              выдача тревожных извещений на ПЦН через релейные выходы;

·              выдача извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, GSM коммуникатор Астра-882, радиопередающее устройство РПД Астра-РИ;

·              обмен информацией по линии расширения с радиоприемными устройствами РПУ Астра-РИ-М, РПУ Астра-РИ;

·              ведение журнала событий

Технические данные

Условия эксплуатации

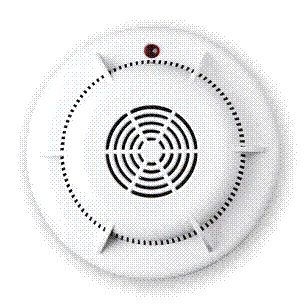

Астра-421

Извещатель пожарный дымовой оптико-электронный радиоканальный.

Назначение:

Обнаружение дыма в охраняемом помещении, формирование извещения о тревоге и передача извещений по радиоканалу на радиоприемное устройство системы Астра-РИ-М (РПУ или РПП) непосредственно или через ретранслятор.

Особенности:

·           проверка работоспособности лазерным тестером Астра-941;

·              микропроцессорный анализ сигнала;

·              режимы "Тест" и "Автотест", компенсация запыленности;

·              компактный корпус;

·              возможность установки в подвесные потолки;

·              контроль напряжения питания;

·              литий-тионил-хлоридный элемент питания - емкостью 2,3 А/ч, (AA), входит в комплект поставки;

·              средний срок службы элемента питания не менее 3-х лет;

·              3 частотные литеры;

·              является адресным в системе Астра-РИ-М;

·              не требует получения разрешений на применение от органов государственной радиочастотной службы.

Технические данные: Потребляемый ток:

Условия эксплуатации

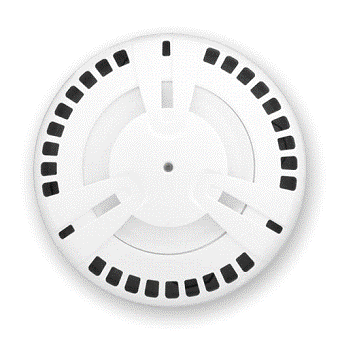

Астра-Z-4345

Извещатель пожарный тепловой максимально-дифференциальный радиоканальный

Назначение

Обнаружение возгораний по повышению температуры и скорости ее нарастания в охраняемом помещении, формирование извещения о пожаре и передача извещения по радиоканалу на прибор приемно-контрольный охранно-пожарный (ППКОП) системы Астра-Zитадель.

Особенности:

·        двусторонний радиообмен в соответствии со стандартом для беспроводных сетей IEEE802.15.4 и спецификацией ZigBee Pro;

·              адресно-аналоговый в системе Астра-Zитадель;

·              прием команд от лазерного пульта Астра-942 для: - тестирования извещателя с включением индикации, - оптимизации радиосвязи, - запуска регистрации;

·              тестирование двумя способами: - лазерным пультом Астра-942 (нажатием кнопки ТЕСТ) - дистанционным управлением из ППКОП (поддерживается тестирование группы извещателей);

·              контроль вскрытия корпуса;

·              контроль напряжения питания;

·              контроль радиосети;

·              питание от двух элементов - основного и резервного;

·              литий-тионил-хлоридные элементы питания типоразмера АА с напряжением 3,6 В емкостью до 2,6 А/ч, основной элемент входит в комплект поставки;

·              интеллектуальный алгоритм активации элементов питания при включении;

·              средний срок службы комплекта элементов питания не менее 5 лет при периоде контроля радиоканала не менее 10 мин;

·              не требуется получения разрешений на применение от органов государственной радиочастотной службы.

Время срабатывания при скорости повышения температуры:

Условия эксплуатации:

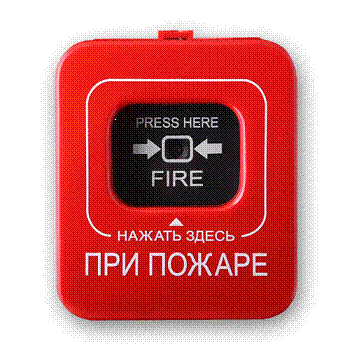

Астра-4511

Извещатель пожарный ручной радиоканальный.

Назначение

Ручное включение сигнала пожарной тревоги нажатием на приводной элемент, формирование извещения о тревоге и передача по радиоканалу извещений на радиоприемное устройство системы Астра-РИ-М (РПУ или РПП) непосредственно или через ретранслятор.

Особенности:

·        яркий светодиодный индикатор красного цвета, загорается при нажатии на приводной элемент (извещение о тревоге);

·              фиксация в нажатом состоянии;

·              ключи для расфиксации и вскрытия;

·              контроль напряжения питания;

·              литий-марганцевые элементы питания - (2 шт.) емкостью 0,55 А/ч (CR2430), входят в комплект поставки;

·              срок службы элементов питания не менее 2-х лет;

·              3 частотные литеры;

·              не требует получения разрешений на применение от органов государственной радиочастотной службы.

Технические данные: Потребляемый ток:

- при выключенном передатчике	0,02 мА
- при включенном передатчике	30 мА
напряжение питания	3,0 В
мощность передатчика, не более	10 мВт
вид модуляции	частотная манипуляция - температура от -10 до +50°С - относительная влажность воздуха без конденсации влаги до 95% при +35°С - степень защиты оболочкой IP41 4. Описание системы оповещения и управления эвакуацией На данном обьекте также устанавливаем систему оповещения в нее входит: Молния-12 - табло "Выход" Световой оповещатель МОЛНИЯ предназначен для установки во внутренних помещениях промышленных предприятий, гражданских зданий, административных и общественных учреждений и сооружений с целью светового указания эвакуационных мест выхода при пожаре и других чрезвычайных ситуациях, а также для различных информационных целей. Характеристики молния-12 - табло "выход" Напряжение питания 12В Потребляемый ток 25мА Степень защиты оболочки IP41 Габаритные размеры 300х100х14мм Диапазон рабочих температур -30... +50 °С Масса 0,23 кг Речевой оповещатель "Соната-У " Оповещатель «Соната-У», представляющий собой усилитель звуковой частоты со встроенным громкоговорителем, предназначен для усиления голосового и звукового сигнала оповещения о пожарной тревоге, снятого с линейного выхода речевого оповещателя «Соната-М», «Соната-Д» или их аналогов. Характеристики Номинальная выходная звуковая мощность, Вт 3 Диапазон воспроизводимых частот, Гц 200…5000 Уровень звукового давления (1±0, 05 м), дБ 70…110 Напряжение питания, B 12 ± 15% Потребляемый ток в рабочем режиме, не более, мА 15 Потребляемый ток в режиме "Тревога" не более, мА 150 Диапазон рабочих температур, °С +5…+50 Габаритные размеры, мм 218х135х64 Масса прибора, кг 0,3 5.Методика расчета системы резервного электропитания Список используемого оборудования ПКП 200 мА Дымовой извещатель 25шт*20 мА Тепловой извещатель 2шт*20 мА Ручной извещатель 12*30 мА Табличка "выход" 12*25 мА Речевой извещатель 14*150 мА Разделяем его на три категории: -Приборы, которые включены всегда, и не имеют своего штатного сетевого источника питания (датчики, камеры и т.п.) Приборы, которые включены всегда, но имеют свой штатный источник питания (обычно это ППК, мониторы и т.п.) Приборы, которые будут включаться периодически и кратковременно (сирены, узлы пожаротушения и т.п.) Просуммируем ток потребления приборов этих трех категорий. Обозначим эти токи - I1 , I 2 , I3 I1 = 1.2 A I2 = 0.2 A I3 = 2.1 A Ток, который должен обеспечивать источник при наличии сети c = I1=1.2 A I p = I1 + I 2=1.4A Ток, который должен обеспечивать источник кратковременно   Ik = I1 +I2 + I3=3.5A Определяем, какое время резервирования необходимо обеспечить. Для этого оптимальную емкость АКБ для обычных источников без преобразования напряжения батареи можно рассчитать по формуле:   A = 1.3*I p*t . A=1.3*1.4A*24=43,68Ач. Исходя из полученных данных выбираем АКБ HZY12-55 емкостью 55Ач. Источник вторичного электропитания резервированный предназначен для электропитания систем охранно-пожарной сигнализации напряжением постоянного тока. Характеристики Напряжение, В : 12В Емкость, Ач: 55 Срок службы, лет: 12 Страна: Великобритания Вес, кг: 17,5 . Описание автоматической установки пожаротушения (АУПТ)   Спринклерная установка водяного пожаротушения (СУВПТ) К проектированию принимается спринклерная воздушная установка для защиты всех помещений здания кроме помещений: а) с мокрыми процессами (санузлы, охлаждаемые камеры, помещения мойки и т.п.); б) венткамер (приточных и вытяжных), насосных водоснабжения, бойлерных и др. помещений для инженерного оборудования здания, в которых отсутствуют горючие материалы; в) электрощитовых; г) категории В4 и Д по пожарной опасности; д) лестничных клеток. Водоснабжение СУВПТ осуществляется от насосной станции пожаротушения, которая обеспечивает необходимые напоры и расходы воды. Организационно-функциональное построение СУВПТ проектируется следующим образом: ) защита подземной автостоянки осуществляется отдельной спринклерной секцией с выполнением условия непревышения суммарного количества спринклерных оросителей в секции 800 шт.; ) трубопроводы спринклерной секции выполняются кольцевыми. Необходимое давление в трубопроводах системы в дежурном режиме обеспечивается компрессором, установленном в помещении насосной станции пожаротушения и работающем в автоматическом режиме. Из насосной от узла управления выводится один питающий трубопровод (стояк), служащий для подвода огнетушащего вещества (воды) к кольцевому питающему трубопроводу и далее к распределительным трубопроводам, по которым осуществляется подача воды непосредственно к оросителям. Проектная интенсивность орошения принимается нормативной (I =0,12 л/с • м2) в соответствии с табл. 5.1 СП 513130.2009 как для помещений 2-й группы по приложению Б, СП 513130.2009 В качестве оросителей, обеспечивающих проектную интенсивность орошения, принимаются спринклерные оросители с диаметром выходного отверстия d = 12 мм, коэффициентом производительности k = 0,47 и температурой срабатывания теплового замка t = 570С. Для подачи воды к спринклерным оросителям принята сеть трубопроводов, состоящая из: основных питающих трубопроводов-стояков (157×3,5), подводящих воду от узла управления к кольцевым трубопроводам спринклерной секции; кольцевых питающих трубопроводов (108×3,5), к которым подсоединяются распределительные трубопроводы; распределительных трубопроводов (25×2), на которых устанавливаются оросители. В необходимых местах проектируется дополнительная перемычка трубой 89×2,8 и тупиковые ответвления питающих трубопроводов. В торцах тупиковых трубопроводов устанавливаются промывочные фланцевые заглушки. Диаметры питающих и распределительных трубопроводов принимаются проектным решением и уточняются расчетом. Похожие работы на - Разработка проекта системы пожарной сигнализации и оповещения физкультурно-оздоровительного комплекса   Нужна качественная работа без плагиата? Другие курсовые работы по безопасности жизнедеятельности Не нашли материал для своей работы? Поможем написать уникальную работу Без плагиата! Узнайте © 2003 - 2022 «Библиофонд» Обратная связь Пользовательское соглашение Политика конфиденциальности Полная версия Помощь по учебным работам Консультация по курсовой работе Консультация по дипломной работе ВКР Консультация по реферату Консультация по отчетам о практике
