Влияние деятельности предприятия на экологию
Введение
атмосфера экология циклогексанон производственный
Одним из важнейших составляющих устойчивого экономического и
социального развития России являются охрана окружающей природной среды,
рациональное использование природных ресурсов, создание безопасных условий
жизнедеятельности человека.
Государственной программой охраны окружающей природной среды
и рационального использования природных ресурсов отмечено, что среди причин,
влияющих на экологическое состояние общества, техногенное состояние занимает существенное
положение.
Местными программами действий по охране окружающей природной
среды предусматриваются меры по достижению реальных позитивных изменений в
защиту природной среды и улучшения социально-экономического состояния граждан
путем осуществления мер по сохранению состояния окружающей среды. Внедрение
низкозатратных мероприятий по строительству новых и реконструкции действующих
производственно-хозяйственных, общественных, культурных, социальных и других
объектов, улучшению информированности населения по вопросам природоохраны,
широкого привлечения общественности к принятию решений и реализации
природоохранных мероприятий, повышения возможностей органов власти и граждан в
совместной разработке и реализации экологических программ. В рамках таких программ
предусматривается выявление экологических проблем, определение их ранга и
приоритетных проблем, осуществление первоочередных мероприятий по улучшению
местной экологической обстановки.
Как правило, основной целью природоохранных мероприятий,
осуществляемых в рамках этих программ, является достижение минимально возможных
выбросов в атмосферу, сбросов неочищенных стоков в водные объекты, уменьшение
отходов (твердых, жидких, газообразных, иных) и др.
Вопросы экологической безопасности, возникающие при оценке
деятельности проектируемого нового или реконструируемого (существующего)
объекта, решаются в контексте общей задачи предупреждения вредного воздействия
производственно-хозяйственных, коммунальных, культурно-социальных и других
гражданских объектов любого типа на окружающую среду. Решение этих вопросов в
увязке с государственным мониторингом, на базе общих инженерно-экологических
изысканий, с учетом частных оценок воздействий, позволяет комплексно решить
проблемы нормативного состояния окружающей среды и обосновать оптимальность
принятых проектных решений с экологической позиции.
Экологическое обоснование проектируемой деятельности на
окружающую среду определяет степень экологического риска проектируемой
деятельности и позволяет выработать комплекс мер, направленных на стабилизацию
и улучшение экологической обстановки как в локальном, так и в
общегосударственном масштабе.
1. Вводная часть
1.1 Общая характеристика предприятия
ОАО «Тульский патронный завод» является
предприятием машиностроительного цикла, выпускает широкий спектр изделий:
бытовые пылесосы, комбайновые и велосипедные цепи, волнистые компенсаторы,
телефоны, патроны для спортивно-охотничьих ружей, каркасы для теплиц и ряд
других изделий бытового и производственного назначения.
История завода началась в конце XIX века: в 1880 году
император Александр II утвердил положение об устройстве в Туле патронного
производства.
Во время Первой мировой войны тульские патроны составляли
четверть от всех боеприпасов, поставленных отечественными заводами армии. В
годы Великой Отечественной войны завод ежегодно поставлял на фронт до 400
миллионов штук патронов.
В послевоенные десятилетия тульские патронщики оказали
значительное влияние на развитие отрасли.
Сегодня завод производит около 40 видов боевых и спортивно-охотничьих
патронов калибров 5,45x39; 7,62x39; 5,56x45 «Ремингтон»; 5,45x18, 5,6x39
«Барс»; 9x17 «Курц»; 9x18 «Макаров»; 9x19 «Люгер»; 45 AUTO; 40 S&W для
нарезного оружия, металлические гильзы для гладкоствольного оружия, газовые
патроны.
Специалисты предприятия постоянно работают над расширением
ассортимента и повышением характеристик выпускаемых патронов. Предприятие
занимается не только производством патронов для стрелкового оружия, но и
принимает активное участие в разработке и отработке стрелковых комплексов
совместно с известными научно-исследовательскими центрами России.
За последние 15 лет освоено производство широкой гаммы
гражданских патронов для тренировочной стрельбы, целей самообороны, занятия
спортом и охотой, которые поставляются на внутренний и внешний рынки под
торговой маркой TULAMMO. Продукция Тульского патронного завода пользуется
спросом в странах Северной, Центральной и Южной Америки, государствах
Евросоюза, Австралии, Ближнего Востока, а также в СНГ. Доля экспорта в общем
объеме производства в последние годы стабильно составляет более 50%. Продукция
Тульского патронного завода за высокое качество и стабильные характеристики
удостоена наград на крупнейших международных и национальных выставках.
процентов выпускаемых патронов поставляются на экспорт более
чем в 20 стран мира. Тульские спортивно-охотничьи патроны под торговой маркой
«Wolf» пользуются большим успехом за рубежом.
Тульский патронный завод сегодня - многопрофильное
машиностроительное предприятие, имеющее, кроме основного производства, мощности
по изготовлению сильфонов и сильфонных компенсаторов, низковольтной аппаратуры,
приводных цепей и различного инструмента.
В настоящее время ОАО «ТПЗ» - ведущее предприятие патронной
отрасли России, крупнейший поставщик патронов на внутренний и внешний рынки.
Боеприпасы тульского производства используются во всех российских силовых
ведомствах. Система контроля качества продукции, действующая на предприятии,
гарантирует надежность и высокую эффективность выпускаемых изделий.
1.2 Краткая характеристика технологии
производства и технологического оборудования
Технологический режим работы предприятия, необходимые данные
для инвентаризационных расчетов, а также иная информация получены в результате
анализа предоставленных администрацией документов и опроса руководителей
предприятия.
ОАО «Тульский патронный завод» является предприятием
машиностроительного цикла, выпускает широкий спектр изделий: бытовые пылесосы,
комбайновые и велосипедные цепи, волнистые компенсаторы, телефоны, патроны для
спортивно - охотничьих ружей, каркасы для теплиц и ряд других изделий бытового
и производственного назначения.
Основными производствами на предприятии являются сборочное,
сварочное, металлообрабатывающее, деревообрабатывающее, окрасочное, литейное,
термическое и гальваническое производство. В качестве вспомогательных
производств имеются котельная, автотранспортное и тепловозное хозяйство,
зарядные аккумуляторов, складские помещения, лаборатории, типография,
инструментальные участки и электроремонтная служба.
Котельные
Для обеспечения нужд завода и жилого массива района теплом и
горячей водой на заводе имеются 2 котельные.
В котельной №1 установлены 4 котла типа ДКВР-20-13 и 1 котел
типа ДКВ-10. Основное топливо - природный газ; резервное топливо - мазут.
В котельной №2 установлены 2 котла типа ДЕ-16-14-ГМ, 3 котла
КВ-ГМ-50. Основное топливо - природный газ. От котельных происходит выделение в
атмосферу оксида углерода, диоксида азота; при работе на резервном топливе,
выделяются сажа, серный ангидрид и пятиокись ванадия.
Литейное производство
Производство цветного литья осуществляется в цехе №21, где
установлены две вагранки типа СЧ-15 производительностью 2т/час и находятся
формовочный, стержневой литейный участки.
Для выпуска литья цветных металлов используются индукционные
печи и литьевые машины.
Объемы литья составляют:
¾ Сплавы аллюминцевые-100т/месяц
¾ Сплавы медные (бронзы,
латуни)-15т/месяц
¾ Сплавы свинцовые-100т/месяц.
В процессе литья в атмосферу выделяются загрязняющие
вещества: диоксид азота, оксид углерода, пыль неорганическая, ангидрид
сернистый, углеводороды, оксиды цинка, алюминия и меди, формальдегид, аммиак.
Окрасочное производство
Окраска продукции завода организована в большинстве сборочных
цехов и осуществляется либо пневматическим распылением, либо окунанием.
Камеры пневматического распыления оборудованы экранными
гидрофильтрами. При окрашивании выделяются окрасочный аэрозоль и пары
растворителей.
Сварочное производство
Сварочные участки имеются практически во всех цехах. Основной
объем работ приходится на электро - сварку штучными электродами марок:
ОУНИ-13/45, МР-3, АНО-4.
Применяется сварка в среде защитного газа с использованием
присадочной проволоки СВ-08Г2С и сварка в среде аргона неплавящимся электродом.
В заготовительных отделениях применяется газовая резка
металла.
При выполнении сварочных работ выделяются: сварочный
аэрозоль, соединения марганца, кремния, железа, фториды фтористый водород,
оксиды углерода и азота.
Гальваническое производство.
Гальваническое производство имеет большой удельный вес на
предприятии, что обусловлено производством и использованием биметаллической
нити. В связи с этим имеется полный набор различного рода гальванических ванн
от обезжиривания до нанесения покрытий.
В процессе производства выделяются: аэрозоли сильных кислот и
щелочей, хромовый ангидрид, диоксид азота.
Деревообработка
На предприятии имеются большой парк деревообрабатывающих
станков - циркулярные и ленточные пилы, фуговальные станки, рейсмусы,
сверлильные, фрезерные, шипорезные станки. Очистка выбросов древесной пыли,
отходящей от оборудования, происходит, как правило, в циклонах различной
эффективности и производительности.
Металлообрабатывающее производство
Парк металлообрабатывающих станков достаточно велик и
разнообразен. В процессе работы станков происходит выделение аэрозолей,
эмульсола и масла, применяемых для охлаждения, а также, абразивной и
металлической пыли - приведении шлифовальных и заточных операций.
Транспортная служба
Для обеспечения технологических процессов и снабжения
производств заготовками и деталями в большинстве цехов используется
электрокары, для зарядки аккумуляторов которых организованы соответствующие
участки.
При зарядке аккумуляторов происходит выделение паров соляной
кислоты и щелочей.
Автомобильный транспорт сосредоточен в цехе №16 и
используется для осуществления внешних связей предприятия.
При эксплуатации автомобилей происходит выделение диоксида
азота, оксида углерода, углеводородов и соединений свинца.
При анализе существующей: производственно - хозяйственной
деятельности предприятия и при проведении расчетов загрязняющих веществ в
атмосферу воздух от подразделений ОАО «Тульский патронный завод». На территории
его расположения выявлено 299 источников выбросов загрязнений в атмосферу, в
том числе:
· 245 источников с организованным характером
выбросов;
· 54 источников с неорганизованным выбросом.
Ряд организованных источников выбросов оснащен устройствами
(ПГОУ) по очистке газовоздушной смеси, отходящей от источников выделения
загрязнений.
2. Оценка воздействия на атмосферу
.1 Краткая характеристика района расположения
предприятия
Открытое акционерное общество (ОАО) «Тульский патронный
завод» расположено на одной промплощадке в Пролетарском районе г. Тула, ул.
Марата, д. 139. Предприятие занимает площадь около 50 Га. Южная и восточная
граница промплощадки предприятия проходит по улице Марата и примыкает
непосредственно к жилой зоне города. С северной и западной стороны территория
промплощадки завода граничит с промышленной зоной (рис. 1). В соответствии с
СанПиН 2.2.2/2.2.1.1200-03 ОАО «Тульский патронный завод» относится к 4 классу
предприятий, для которых нормативный размер санитарно - защитной зоны
составляет 100 м.

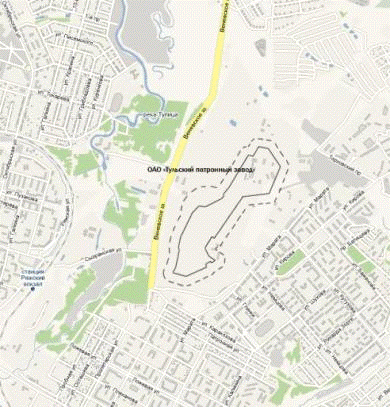

Рис. 1 Ситуационная карта-схема размещения предприятия
2.2 Краткая характеристика технологии
производства и технологического процесса с точки зрения загрязнения атмосферы

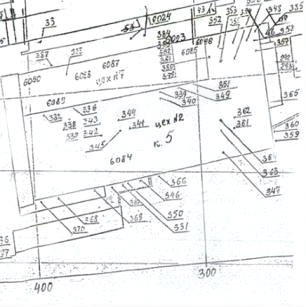

В своем дипломном проекте я рассматриваю влияние на
окружающую среду цеха №2. С точки зрения загрязнения атмосферы в цехе №2
рассматриваются следующие производства: производство цветного литья, окраска
продукции, выполнение сварочных работ, гальваническое производство. В самом
начале процесса производится вырубка заготовок из стальной ленты. Следующая
технологическая операция вытяжка и отжиг изготавливаемой детали, процесс
происходит на автоматической роторной ленте, там же происходит обжим, связанный
с отжигом дульцевой части. Деталь проходит химическую обработку (травление,
промывку, обезжиривание, промывку и сушку). Для исправления недоработок деталей,
их отправляют на автоматическую роторную линию. Карта - схема с источниками
загрязнений цеха №2 представлена на рис. 2.
Рис. 2 Карта-схема цеха №2
2.3 Перечень источников загрязнения цеха №2
Для того чтобы оценить воздействие цеха №2 на атмосферный
воздух произведем расчет количества вредных веществ, отходящих от источников
загрязнения.
Источник №0332 - кладовая красок
Источник выбросов классифицируется как организованный с
параметрами:
=10,0 м;
=0,2 м; V=0,875
; W=27,873
; t=20
Очистка выбросов не предусмотрена.
Годовой фонд рабочего времени оборудования-260 час/год
(краски смешиваются в течение одного часа в день).
Расчет выбросов циклогексанона произведен по данным
аналитических замеров лабораториями предприятия.
C=18,3
G= 18,3
0,875
=0,016 г./c
M=0,0163600260
=0,015т/год
|
Код
|
Итого по
источнику №0332
|
г/c
|
т/год
|
|
1411
|
циклогексанон
|
0,0160
|
0,0150
|
Источник №0342 - участок лакирования
Источник выбросов классифицируется как организованный с
параметрами:
=10,0 м;=0,4 м; V=2,683; W=21,0 ; t=20
Очистка выбросов не предусмотрена.
Годовой фонд рабочего времени оборудования-4000 час/год
На источнике заведено две линии. На каждую линию расходуется
лак ВЛ-51 в количестве 355 кг/год и разбавительР-7 в количестве 2300 кг/год.
Таким образом, общий расход:
лак ВЛ-51 -670 кг/год
разбавитель Р-7 -4600 кг/год
Окрашивание происходит методом окунания. Валовый выброс
аэрозоля краски рассчитывается по формуле:
, т/год
Где
- количество израсходованной краски за год, кг
-количество сухой части краски в%, (=34%)
-доля краски, потерянной в виде аэрозоля при
различных способах окраски, %(=0%)
Валовый выброс летучих компонентов в растворителе и краски,
если окраска и сушка проводятся в одном помещении, рассчитывается по формуле:
, т/год
Где
- количество растворителей, израсходованных за
год, кг
- количество различных летучих компонентов в
растворителях, %
- количество летучей части краски, % (=66%)
- количество различных летучих компонентов,
входящих в состав краски, %
Максимальное разовое количество загрязняющих веществ,
выбрасываемых в атмосферу, определяется в граммах за секунду в наиболее
напряженно время работы, когда расходуется наибольшее количество окрасочных
материалов. Например, в дни подготовки к годовому осмотру. Такой расчет
производится для каждого компонента отдельно по формуле:
, г/с
Где: P - валовый выброс аэрозоля краски и отдельных компонентов
растворителей за месяц;
П - число дней работ участка в этом месяце;
t - Число рабочих часов в день в наиболее напряженный месяц,
час.
Выброс окрасочной аэрозоли при лакировании окунанием
отсутствует. Выбросы летучих компонентов лакокрасочных материалов составит:
=(6707251,6
)
=0,2489184 т/год
= 0,2489184
/36004000=0,017286 г./с
=(460050
)=2,3887616т/год
=2,3887616/36004000=0,1658862 г./с
=(6707230)=0,14472 т/год
=0,14472/36004000=0,01005 г./с
=(460050)=2,3 т/год
=2,3/36004000=0,1597222 г./с
|
Код
|
Итого по
источнику №0342
|
г/с
|
т/год
|
|
0621 1061 1119
1411
|
толуол спирт
этиловый 2-этоксиэтанол циклогексанон
|
0,0172860
0,1658862 0,0100500 0,1597222
|
0,2489184
2,3887616 0,1447200 2,3000
|
Источник №0344 - участок лакирования
Источник выбросов классифицируется как организованный с
параметрами:
=10,0 м;=0,4 м; V=2,388; W=19,01 ; t=20
Очистка выбросов не предусмотрена.
Годовой фонд рабочего времени оборудования-4000 час/год
На источнике заведена одна линии. На линию расходуется лак
ВЛ-51 в количестве 355 кг/год и разбавительР-7 в количестве 2300 кг/год.
Окрашивание происходит методом окунания. Валовый выброс
аэрозоля краски рассчитывается по формуле:
, т/год
Где - количество израсходованной краски за год, кг
-количество сухой части краски в%, (=34%)
-доля краски, потерянной в виде аэрозоля при
различных способах окраски, %(=0%)
Валовый выброс летучих компонентов в растворителе и краски,
если окраска и сушка проводятся в одном помещении, рассчитывается по формуле:
, т/год
Где - количество растворителей, израсходованных за
год, кг
- количество различных летучих компонентов в
растворителях, %
- количество летучей части краски, % (=66%)
- количество различных летучих компонентов,
входящих в состав краски, %
Максимальное разовое количество загрязняющих веществ,
выбрасываемых в атмосферу, определяется в г за секунду в наиболее напряженно
время работы, когда расходуется наибольшее количество окрасочных материалов.
Например, в дни подготовки к годовому осмотру. Такой расчет производится для
каждого компонента отдельно по формуле:
, г/с
Где: P - валовый выброс аэрозоля краски и отдельных компонентов
растворителей за месяц;
П - число дней работ участка в этом месяце;
t - число рабочих часов в день в наиболее напряженный месяц,
час.
Выброс окрасочной аэрозоли при лакировании окунанием
отсутствует. Выбросы летучих компонентов лакокрасочных материалов составит:
=(3357251,6)=0,1244592 т/год
= 0,1244592/36004000=0,008643 г./с
=(230050
)=1,1943808т/год
=1,1943808/36004000=0,0829431г/с
=(230050)=1,15 т/год
=1,15
/36004000=0,0798611г/с
|
КодИтого по
источнику №0344г/ст/год
|
|
|
|
|
0621 1061 1119
1411
|
толуол спирт
этиловый 2-этоксиэтанол циклогексанон
|
0,0086430
0,0829431 0,0050250 0,0798611
|
0,21244592
1,1943808 0,072360 1,1500
|
Исходные данные для расчета рассеивания загрязняющих веществ
цеха №2 представлены в таблице №1.
Таблица 1
|
Номер источника
загрязнения атмосферы
|
Параметры
источ. загр. атмосферы
|
Параметры
газовоздушной смеси на выходе источника загряз. атмосферы
|
Код
загрязняющего вещества
|
Кол-во
загрязняющих вещ-в, выбрасываемых в атмосферу
|
Координаты
источников загрязнения в завод. системе координат, м
|
|
Высота, м
|
Диаметр или
размер сеч. устья, м
|
Скорость, м/с
|
Объемный расход
|
Температура
|
|
максимальное
|
суммарное
|
Точечного
источника или 1 гоконца линейного ист. Х1
|
Точечного
источника или 1 гоконца линейного ист. У1
|
Второго конца
линейного ист.Х2
|
Второго конца
линейного ист. У2
|
|
0331
|
26,0
|
0,40
|
19,66359
|
2,47100
|
20,0
|
2936
|
0,0149940
|
0,107984
|
48
|
348
|
48
|
348
|
|
0332
|
10,0
|
0,20
|
27,85212
|
0,87500
|
20,0
|
1411
|
0,0160000
|
0,015000
|
91
|
395
|
91
|
395
|
|
0336
|
10,0
|
0,30
|
9,04000
|
0,63900
|
20,0
|
0322
|
0,0070290
|
0,101218
|
93
|
375
|
93
|
375
|
|
0337
|
10,0
|
0,30
|
9,04000
|
0,63900
|
20,0
|
0322
|
0,0129717
|
0,186793
|
75
|
380
|
75
|
380
|
|
0338
|
10,0
|
0,30
|
9,04000
|
0,63900
|
20,0
|
0322
|
0,0079875
|
0,115020
|
81
|
380
|
81
|
380
|
|
0339
|
10,0
|
0,30
|
9,04000
|
0,63900
|
20,0
|
0322
|
0,0120132
|
0,172990
|
98
|
323
|
98
|
323
|
|
0340
|
10,0
|
0,40
|
17,23648
|
2,16600
|
20,0
|
0150 0322
|
0,000140
0,0002500
|
0,000500
0,001350
|
95
|
323
|
95
|
323
|
|
0342
|
10,0
|
0,40
|
20,99254
|
2,63800
|
20,0
|
0621 1061
1119 1411
|
0,0172860
0,1658862 0,0100500 0,1597222
|
0,248918
2,388762 0,144720 2,300000
|
77
|
360
|
77
|
360
|
|
0343
|
10,0
|
0,40
|
25,36134
|
3,18700
|
20,0
|
0621 1061
1119 1411
|
0,0172860
0,1658862 0,0100500 0,1597222
|
0,248918
2,388762 0,144720 2,300000
|
83
|
360
|
83
|
360
|
|
0344
|
10,0
|
0,40
|
19,00310
|
2,38800
|
20,0
|
0621 1061
1119 1411
|
0,0086430
0,0829431 0,0050250 0,798611
|
0,124459
1,194381 0,072360 1,150000
|
84
|
348
|
84
|
348
|
|
0348
|
10,0
|
0,30
|
7,29991
|
0,51600
|
20,0
|
0123 0143
0342 2902 2908
|
0,0027000
0,0005300 0,0001000 0,0011000 0,0001200
|
0,001650
0,000340 0,000060 0,000170 0,000020
|
125
|
261
|
125
|
261
|
|
0349
|
10,0
|
0,40
|
12,37430
|
1,55500
|
20,0
|
2902
|
0,2444120
|
1,759790
|
98
|
312
|
98
|
312
|
|
0350
|
10,0
|
0,40
|
19,89437
|
2,50000
|
20,0
|
2902
|
0,2840310
|
4,090046
|
49
|
345
|
49
|
|
0352
|
10,0
|
0,30
|
14,92520
|
1,05500
|
20,0
|
0322 0348
|
0,0140000
0,0000120
|
0,201600
0,000173
|
118
|
285
|
118
|
285
|
|
0353
|
10,0
|
0,30
|
14,92520
|
1,05500
|
20,0
|
0322 0348
|
0,0140000
0,0000120
|
0,201600
0,000173
|
110
|
284
|
110
|
284
|
|
0354
|
10,0
|
0,30
|
14,92520
|
1,05500
|
20,0
|
0322 0348
|
0,0140000
0,0000120
|
0,201600
0,000173
|
113
|
273
|
113
|
273
|
|
0355
|
10,0
|
0,30
|
14,92520
|
1,05500
|
20,0
|
0322 0348
|
0,0140000
0,0000120
|
0,201600
0,000173
|
120
|
274
|
120
|
274
|
|
0356
|
10,0
|
0,30
|
14,92520
|
1,05500
|
20,0
|
0322 0348
|
0,0140000
0,0000120
|
0,115200
0,000086
|
124
|
266
|
124
|
266
|
|
0359
|
10,0
|
0,40
|
30,50200
|
3,83299
|
20,0
|
0301 0337
|
0,0069144
0,0416667
|
0,250000
0,150000
|
65
|
252
|
65
|
252
|
|
0360
|
10,0
|
0,40
|
30,48613
|
3,83100
|
20,0
|
2735
|
0,0097222
|
0,035000
|
71
|
253
|
71
|
253
|
|
0361
|
10,0
|
0,40
|
9,71641
|
1,22100
|
20,0
|
0322 0348
|
0,0014000
0,0000012
|
0,010080
0,000009
|
72
|
277
|
72
|
277
|
|
0362
|
10,0
|
0,30
|
29,85039
|
2,11000
|
20,0
|
0301 0302
0322 0348
|
0,0151200
0,0002800 0,0140000 0,0000120
|
0,108864
0,002016 0,10800 0,000086
|
79
|
276
|
79
|
276
|
|
0363
|
10,0
|
0,30
|
26,31362
|
1,86000
|
20,0
|
0322 0348
|
0,0014000
0,0000012
|
0,100800
0,000086
|
72
|
285
|
72
|
285
|
|
0364
|
10,0
|
0,30
|
21,60263
|
1,52700
|
20,0
|
0322 0348
|
0,0014000
0,0000012
|
0,100800
0,000086
|
78
|
285
|
78
|
285
|
|
0366
|
10,0
|
0,40
|
15,02423
|
1,88800
|
20,0
|
0322
|
0,0112000
|
0,161300
|
52
|
325
|
52
|
325
|
|
0367
|
10,0
|
0,40
|
21,65303
|
2,72100
|
20,0
|
0322 0348
|
0,0084000
0,0000072
|
0,120960
0,000104
|
48
|
355
|
48
|
355
|
|
0368
|
10,0
|
0,40
|
21,65303
|
2,72100
|
20,0
|
0322 0348
|
0,0084000
0,0000072
|
0,120960
0,000104
|
44
|
387
|
44
|
387
|
|
0369
|
6,0
|
0,40
|
20,53895
|
2,58100
|
20,0
|
2735
|
0,002100
|
0,006700
|
47
|
365
|
47
|
365
|
|
0370
|
10,0
|
0,40
|
21,65303
|
2,72100
|
20,0
|
0155 0348
|
0,0001600
0,0000360
|
0,000576
0,000130
|
43
|
498
|
43
|
498
|
|
6084
|
2,0
|
0,00
|
0,00000
|
0,00000
|
0,0
|
0123 2868
2930
|
0,0091440
0,0000090 0,0058960
|
0,025070
0,000009 0,015980
|
68
|
403
|
80
|
300
|

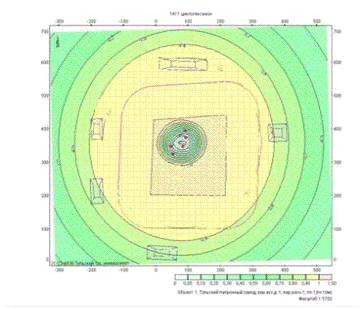

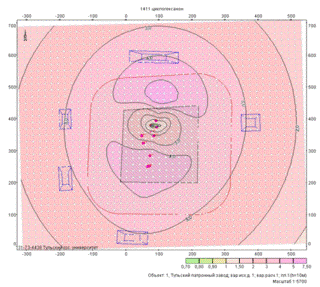

2.4 Расчет рассеивания загрязняющих веществ
На основе полученных данных был произведен расчет уровня
загрязнения атмосферы выбросами предприятия с помощью программы УПРЗА «Эколог»,
разработанной НПО «Интеграл».
Методическая основа комплекса - «Методика расчета
концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах
предприятия».
Программа позволяет определить сумму максимальных
концентраций загрязняющих веществ в приземном слое атмосферы, выявить
источники, дающие наибольший вклад в загрязнение воздушного бассейна.
В результате расчёта в программе «Эколог»
установлено, что на существующее положение на границе санитарно-защитной зоны
есть превышение ПДК по циклогексанону, который выделяются с участка
лакирования. Максимальный вклад в загрязнение атмосферы вносят источники №0342
и 0344 - это 2 участка лакирования (больший вклад в 66% вносит источник №0342).
Карта рассеивания циклогексанона представлена на рисунке 3.
Рис. 3. Карта рассеивания циклогексанона
2.5 Влияние циклогексанона на организм человека
Встречается в производстве адипиновой кислоты, капролактама,
лизина. Как растворитель эфиров целлюлозы, жиров, восков, природных смол,
поливинилхлорида, основных красителей, смол, резин, каучуков, полиуретановых
лаков и др. Средство для выведения пятен от краски.
Животные. Вдыхание паров в концентрациях 15000, 20000 и
25000 мг/м3 вызывало у мышей, морских свинок и кошек раздражение
слизистых оболочек ВДП и глаз, нарушение походки, возбуждение, а затем
сонливость, наркоз продолжительностью до 56 ч. Для мышей ЛК50 = 2375
мг/м3 или 9700 мг/м3. Для мышей при 2 ч воздействии HKmin = 2500, для крыс 3000
мг/м3. Минимальная концентрация, вызывающая изменение протекания
безусловного рефлекса у кроликов при 40 мин экспозиции, 8000 мг/м3,
при 8 ч - 400-650 мг/м3. Концентрации, нарушающие
условно-рефлекторную деятельность у кроликов (экспозиция 40 мин), составляют
2000-8000 мг/м3, а поведенческие реакции у крыс при экспозиции 4 ч -
1203 мг/м3. Минимальные концентрации, влияющие на частоту дыхания у
кроликов, 500-2000 мг/м3.
При введение мышам 1400-2100 и крысам 1800 мг/кг. При в/б
введении морским свинкам ЛД50 = 930, мышам 1230, крысам 1130 мг/кг,
кроликам 1540 мг/кг. Гибель наступает при явлениях наркоза без стадии
возбуждения.
Человек. Смертельная доза при приеме внутрь составляет
50 г. (Голиков и др.). Концентрация 500 мг/м3 является минимальной,
вызывающей раздражение ВДП и глаз у людей при одноминутной экспозиции. ПКодор
= 0.21 мг/м3. Изменение ритма ЭЭГ наблюдается при 0,09 мг/м3
и отсутствует при 0,04 мг/м3; порогом изменения световой
чувствительности глаза является 0,11 мг/м3.
Концентрация 100 мг/м3 оценивается как переносимая
в течение 8 ч, но 300 мг/м3 уже вызывают значительное раздражение
слизистых оболочек глаз, носа и горла. Хорошо проникает через неповрежденную
кожу. При этом пути поступления ПДостр для крыс и мышей, судя по
изменению массы тела и СПП, 700 мг/кг.
Рабочие, вдыхавшие пары Циклогексанона, к концу смены
жаловались на головную боль, головокружение, нарушение координации движений,
кратковременную потерю сознания, отмечаются геморрагические выделения из прямой
кишки и мочеиспускательного канала, у одной из них - рвота и нарушение зрения,
утратилось обоняние, восстановившееся только через 7 месяцев после прекращения
работы с органическими растворителями. Предельно допустимый уровень загрязнения
кожи у рабочих в пересчете на площадь кожной поверхности обеих рук определяют в
1,5 мг/см2 или 17 мг/кг. При концентрации в воздухе до 37 мг/м3
максимальное содержание на коже составляет 0,005 мг/см2; у рабочих
со стажем более 5 лет отмечают увеличение содержания билирубина в крови в 6-7
раз, изменение активности ХЭ.
.6 Мероприятия по сокращению выбросов
загрязняющих веществ в атмосферу в периоды неблагоприятных метеорологических
условий (НМУ)
Разработка мероприятий по регулированию
выбросов в атмосферу выполняется в соответствии с требованиями РД
52.04.52-85/16, а также «Рекомендацией по оформлению и содержанию проекта
нормативов ПДВ для предприятий».
Согласно общим положениям должно быть
обеспечено снижение концентраций ЗВ в приземном слое атмосферы по первому
режиму НМУ - 15-20%, по второму - 20-40%, по третьему - 40-60%.
В периоды неблагоприятных
метеорологических условий - туманы, приземные и приподнятые инверсии, штиль - в
цехе №2 ОАО «ТПЗ» в г. Туле предусмотрены организационно-технические
мероприятия, представленные в таблице 2. Для снижения концентрации
циклогексанона в атмосферном воздухе предусмотрены 3 режима работы цеха.
Таблица 2
|
Режимы НМУ
|
Эффективность
%
|
Мероприятия
по сокращению выбросов вредных веществ в атмосферу
|
|
1
|
15-20%
|
· запрещение
работы оборудования на форсированном режиме; · усиление контроля за работой контрольно-измерительных приборов; · запрещение чистки и продувки
оборудования, а также ремонтных работ, связанных с повышенным выделением
вредностей в атмосферу;
|
|
2
|
20-40%
|
Включают в себя
все мероприятия, разработанные для первого режима, а также дополнительные,
связанные с технологическим процессом и сопровождающиеся незначительным
снижением уровня производства и кратковременным сокращением
производительности цеха №2. К ним следует отнести: · снизить на 40% объем покрасочных работ
на линии (20% на одной и 20 цеха 2; · в случае, если начало планово-предупредительных работ по ремонту
технологического оборудования достаточно близко совпадает с наступлением НМУ,
провести остановку оборудования;
|
|
3
|
40-60%
|
Включают в себя
все мероприятия первого и второго режимов и, кроме того, в них предусмотрено
сократить количество производственных операций, связанных с выделением
основных загрязняющих веществ: · Отключение 1 линии лакирования - с эффективностью 50%
|
2.7 Контроль за соблюдением нормативов ПДВ
Система контроля промышленных выбросов направлена на
выполнение планов и мероприятий по охране атмосферного воздуха, соблюдение
нормативов предельно-допустимых выбросов. Производственный контроль соблюдения
установленных нормативов выбросов (ПДВ и ВСВ) следует осуществлять
непосредственно на источниках, т.к. они все носят организованный характер.
Также контроль соблюдения ПДВ может осуществляться следующим образом: по
фактическому загрязнению атмосферного воздуха на специально выбранных
контрольных точках (постах), установленных предприятием по согласованию с
местными органами Госкомгидромета РФ, на границе санитарно-защитной и
селитебной зоны.
При контроле непосредственно на источниках загрязнения
атмосферы все источники и выбрасываемые ими загрязняющие вещества
подразделяются
на первую и вторую категории: постоянно контролируемые и
контролируемые эпизодически.
В таблице 6 приведены источники, превышение выбросов которых
может создать превышение предельных концентраций на границе СЗЗ, и для которых
выполняются условия:
Ф = М/ПДК×Н > 0,01 при Н > 10 м;
Ф = М/ПДК×Н > 0,1 при Н £ 10 м,
где
- массовый выброс загрязняющих веществ,
г/с;
- средняя высота источника загрязнения атмосферы, м.
Таблица 3
|
Номер
|
Код
|
Название
|
Параметр Фk, j
|
Параметр Qk , jКатегория выброса
|
|
|
0332
|
1411
|
Циклогексанон
|
0,0400
|
0,0000
|
1
|
|
0342
|
0621 1061 1119
1411
|
Толуол Спирт
этиловый 2-Этоксиэтанол Циклогексанон
|
0,0029 0,0033
0,0014 0,3993
|
0,0000 0,0000
0,0000 0,0000
|
2 2 2 1
|
|
0343
|
0621 1061 1119
1411
|
Толуол Спирт
этиловый 2-Этоксиэтанол Циклогексанон
|
0,0029 0,0033
0,0014 0,3993
|
0,0000 0,0000
0,0000 0,0000
|
2 2 2 1
|
Периодичность контроля источников первой категории должна
быть не реже 1 раза в квартал, а в периоды НМУ - 1 раз в сутки. По усмотрению
органа МПР по Тульской области и руководства предприятия периодичность контроля
может быть изменена. Контроль за соблюдением нормативов ПДВ на предприятии
непосредственно на источниках выбросов осуществляет инженер по технике
безопасности совместно с инженером-экологом. Кроме этого осуществляется
контроль соответствия гигиеническим нормам региональными органами
санитарно-гигиенических служб. Необходимое число плановых измерений на
источнике определяется, исходя из мощности источника и стабильности его
выброса.
Вывод. Таким образом, в этой главе мы рассмотрели ряд
мероприятий, осуществляемых на предприятии; при помощи программы «Эколог»
рассчитали приземные концентрации вредных веществ. Расчет выявил превышения по
веществу циклогексанон.
. Мероприятия по защите атмосферы от выбросов
циклогексанона
Согласно расчёту, выполненному при помощи программы УПРЗА
ЭКОЛОГ (версия 3.00) концентрация циклогексанона на границе СЗЗ предприятия
составляет до 3ПДК.
Следовательно, возникает необходимость в снижении выброса
циклогексанона, подбора и расчета очистного оборудования для участка
лакирования цеха №2.
Рассмотрим существующие методы очистки газовых выбросов от
органических растворителей.
.1 Адсорбционные способы очистки
Термическое дожигание
Дожигание представляет собой метод обезвреживания газов путем
термического окисления различных вредных веществ, главным образом органических,
в практически безвредных или менее вредных, преимущественно СО2 и Н2О. Обычные
температуры дожигания для большинства соединений лежат в интервале 750-1200°C.
Применение термических методов дожигания позволяет достичь 99%-ной очистки
газов.
При рассмотрении возможности и целесообразности термического
обезвреживания необходимо учитывать характер образующихся продуктов горения.
Продукты сжигания газов, содержащих соединения серы, галогенов, фосфора, могут
превосходить по токсичности исходный газовый выброс. В этом случае необходима
дополнительная очистка. Термическое дожигание весьма эффективно при
обезвреживании газов, содержащих токсичные вещества в виде твердых включений
органического происхождения (сажа, частицы углерода, древесная пыль и т.д.).
Важнейшими факторами, определяющими целесообразность
термического обезвреживания, являются затраты энергии (топлива) для обеспечения
высоких температур в зоне реакции, калорийность обезвреживаемых примесей,
возможность предварительного подогрева очищаемых газов. Повышение концентрации
дожигаемых примесей ведет к значительному снижению расхода топлива. В отдельных
случаях процесс может протекать в автотермическом режиме, т.е. рабочий режим
поддерживается только за счет тепла реакции глубокого окисления вредных
примесей и предварительного подогрева исходной смеси отходящими обезвреженными
газами.
Принципиальную трудность при использовании термического
дожигания создает образование вторичных загрязнителей, таких как оксиды азота,
хлор, SO2 и др.
Термические методы широко применяются для очистки отходящих
газов от токсичных горючих соединений. Разработанные в последние годы установки
дожигания отличаются компактностью и низкими энергозатратами. Применение
термических методов эффективно для дожигания пыли многокомпонентных и
запыленных отходящих газов.
Термокаталитические методы
Каталитические методы газоочистки отличаются
универсальностью. С их помощью можно освобождать газы от оксидов серы и азота,
различных органических соединений, монооксида углерода и других токсичных
примесей. Каталитические методы позволяют преобразовывать вредные примеси в
безвредные, менее вредные и даже полезные. Они дают возможность перерабатывать
многокомпонентные газы с малыми начальными концентрациями вредных примесей,
добиваться высоких степеней очистки, вести процесс непрерывно, избегать
образования вторичных загрязнителей. Применение каталитических методов чаще
всего ограничивается трудностью поиска и изготовления пригодных для длительной
эксплуатации и достаточно дешевых катализаторов. Гетерогенно-каталитическое
превращение газообразных примесей осуществляют в реакторе, загруженном твердым
катализатором в виде пористых гранул, колец, шариков или блоков со структурой,
близкой к сотовой. Химическое превращение происходит на развитой внутренней
поверхности катализаторов, достигающей 1000 мІ/г.
В качестве эффективных катализаторов, находящих применение на
практике, служат самые различные вещества - от минералов, которые используются
почти без всякой предварительной обработки, и простых массивных металлов до
сложных соединений заданного состава и строения. Обычно каталитическую
активность проявляют твердые вещества с ионными или металлическими связями,
обладающие сильными межатомными полями. Одно из основных требований,
предъявляемых к катализатору - устойчивость его структуры в условиях реакции.
Например, металлы не должны в процессе реакции превращаться в неактивные
соединения.
Современные катализаторы обезвреживания характеризуются
высокой активностью и селективностью, механической прочностью и устойчивостью к
действию ядов и температур. Промышленные катализаторы, изготавливаемые в виде
колец и блоков сотовой структуры, обладают малым гидродинамическим
сопротивлением и высокой внешней удельной поверхностью.
Наибольшее распространение получили каталитические методы
обезвреживания отходящих газов в неподвижном слое катализатора. Можно выделить
два принципиально различных метода осуществления процесса газоочистки - в
стационарном и в искусственно создаваемом нестационарном режимах.
. Стационарный метод.
Приемлемые для практики скорости химических реакций
достигаются на большинстве дешевых промышленных катализаторов при температуре
200-600°C. После предварительной очистки от пыли (до 20 мг/мі) и различных
каталитических ядов (As, Cl2 и др.), газы обычно имеют значительно более низкую
температуру.
Подогрев газов до необходимых температур можно осуществлять
за счет ввода горячих дымовых газов или с помощью электроподогревателя. После
прохождения слоя катализатора очищенные газы выбрасываются в атмосферу, что
требует значительных энергозатрат. Добиться снижения энергозатрат можно, если
тепло отходящих газов использовать для нагревания газов, поступающих в очистку.
Для нагрева служат обычно рекуперативные трубчатые теплообменники.
При определенных условиях, когда концентрация горючих
примесей в отходящих газах превышает 4-5 г./мі, осуществление процесса по схеме
с теплообменником позволяет обойтись без дополнительных затрат.
Такие аппараты могут эффективно работать только при
постоянных концентрациях (расходах) или при использовании совершенных систем
автоматического управления процессом.
Эти трудности удается преодолеть, проводя газоочистку в
нестационарном режиме.
. Нестационарный метод (реверс-процесс).
Реверс-процесс предусматривает периодическое изменение
направлений фильтрации газовой смеси в слое катализатора с помощью специальных
клапанов. Процесс протекает следующим образом. Слой катализатора предварительно
нагревают до температуры, при которой каталитический процесс протекает с
высокой скоростью. После этого в аппарат подают очищенный газ с низкой
температурой, при которой скорость химического превращения пренебрежимо мала.
От прямого контакта с твердым материалом газ нагревается, и в слое катализатора
начинает с заметной скоростью идти каталитическая реакция. Слой твердого
материала (катализатора), отдавая тепло газу, постепенно охлаждается до
температуры, равной температуре газа на входе. Поскольку в ходе реакции
выделяется тепло, температура в слое может превышать температуру начального
разогрева. В реакторе формируется тепловая волна, которая перемещается в
направлении фильтрации реакционной смеси, т.е. в направлении выхода из слоя.
Периодическое переключение направления подачи газа на противоположное позволяет
удержать тепловую волну в пределах слоя как угодно долго.
Преимущество этого метода в устойчивости работы при
колебаниях концентраций горючих смесей и отсутствие теплообменников.
Основным направлением развития термокаталитических методов
является создание дешевых катализаторов, эффективно работающих при низких
температурах и устойчивых к различным ядам, а также разработка
энергосберегающих технологических процессов с малыми капитальными затратами на
оборудование. Наиболее массовое применение термокаталитические методы находят
при очистке газов от оксидов азота, обезвреживании и утилизации разнообразных
сернистых соединений, обезвреживания органических соединений и СО.
Для концентраций ниже 1 г/мі и больших объемов очищаемых
газов использование термокаталитического метода требует высоких энергозатрат, а
также большого количества катализатора.
Озонные методы
Озонные методы применяют для обезвреживания дымовых газов от
SO2 (NOx) и дезодорации газовых выбросов промышленных предприятий. Введение
озона ускоряет реакции окисление NO до NO2 и SO2 до SO3. После образования NO2
и SO3 в дымовые газы вводят аммиак и выделяют смесь образовавшихся комплексных
удобрений (сульфата и нитрата аммония). Время контакта газа с озоном,
необходимое для очистки от SO2 (80-90%) и NOx (70-80%) составляет 0,4 - 0,9
сек. Энергозатраты на очистку газов озонным методом оценивают в 4-4,5% от
эквивалентной мощности энергоблока, что является, по-видимому, основной
причиной, сдерживающей промышленное применение данного метода.
Применение озона для дезодорации газовых выбросов основано на
окислительном разложении дурно пахнущих веществ. В одной группе методов озон
вводят непосредственно в очищаемые газы, в другой газы промывают предварительно
озонированной водой. Применяют также последующее пропускание озонированного
газа через слой активированного угля или подачу его на катализатор. При вводе
озона и последующем пропускании газа через катализатор температура превращения
таких веществ как амины, ацетальдегид, сероводород и др. понижается до 60-80°C.
В качестве катализатора используют как Pt/Al2O3, так и оксиды меди, кобальта,
железа на носителе. Основное применение озонные методы дезодорации находят при
очистке газов, которые выделяются при переработке сырья животного происхождения
на мясо - комбинатах и в быту.
Биохимические методы
Биохимические методы очистки основаны на способности
микроорганизмов разрушать и преобразовывать различные соединения. Разложение
веществ происходит под действием ферментов, вырабатываемых микроорганизмами в
среде очищаемых газов. При частом изменении состава газа микроорганизмы не
успевают адаптироваться для выработки новых ферментов, и степень разрушения
вредных примесей становится неполной. Поэтому биохимические системы более всего
пригодны для очистки газов постоянного состава.
Биохимическую газоочистку проводят либо в биофильтрах, либо в
биоскрубберах. В биофильтрах очищаемый газ пропускают через слой насадки,
орошаемый водой, которая создает влажность, достаточную для поддержания
жизнедеятельности микроорганизмов. Поверхность насадки покрыта биологически
активной биопленкой (БП) из микроорганизмов.
Микроорганизмы БП в процессе своей жизнедеятельности
поглощают и разрушают содержащиеся в газовой среде вещества, в результате чего
происходит рост их массы. Эффективность очистки в значительной мере
определяется массопереносом из газовой фазы в БП и равномерным распределением
газа в слое насадки. Такого рода фильтры используют, например, для дезодорации
воздуха. В этом случае очищаемый газовый поток фильтруется в условиях прямотока
с орошаемой жидкостью, содержащей питательные вещества. После фильтра жидкость
поступает в отстойники и далее вновь подается на орошение.
В настоящее время биофильтры используют для очистки отходящих
газов от аммиака, фенола, крезола, формальдегида, органических растворителей
покрасочных и сушильных линий, сероводорода, метилмеркаптана и других
сероорганических соединений.
К недостаткам биохимических методов следует отнести:
низкую скорость биохимических реакций, что увеличивает
габариты оборудования;
специфичность (высокую избирательность) штаммов
микроорганизмов, что затрудняет переработку многокомпонентных смесей;
трудоемкость переработки смесей переменного состава.
Плазмохимические методы
Плазмохимический метод основан на пропускании через
высоковольтный разряд воздушной смеси с вредными примесями. Используют, как
правило, озонаторы на основе барьерных, коронных или скользящих разрядов, либо
импульсные высокочастотные разряды на электрофильтрах. Проходящий
низкотемпературную плазму воздух с примесями подвергается бомбардировке
электронами и ионами. В результате в газовой среде образуется атомарный
кислород, озон, гидроксильные группы, возбуждённые молекулы и атомы, которые и
участвуют в плазмохимических реакциях с вредными примесями. Основные
направления по применению данного метода идут по удалению SO2, NOx и
органических соединений. Использование аммиака, при нейтрализации SO2 и NOx,
дает на выходе после реактора порошкообразные удобрения (NH4) 2SO4 и NH4NH3,
которые фильтруются.
Недостатком данного метода являются:
недостаточно полное разложение вредных веществ до воды и
углекислого газа, в случае окисления органических компонентов, при приемлемых
энергиях разряда
наличие остаточного озона, который необходимо разлагать
термически либо каталитически
существенная зависимость от концентрации пыли при
использовании озонаторов с применением барьерного разряда.
Плазмокаталитический метод
Это довольно новый способ очистки, который использует два
известных метода - плазмохимический и каталитический. Установки, работающие на
основе этого метода, состоят из двух ступеней. Первая - это плазмохимический
реактор (озонатор), вторая - каталитический реактор. Газообразные загрязнители,
проходя зону высоковольтного разряда в газоразрядных ячейках и взаимодействуя с
продуктами электросинтеза, разрушаются и переходят в безвредные соединения,
вплоть до CO2 и H2O. Глубина конверсии (очистки) зависит от величины удельной
энергии, выделяющейся в зоне реакции. После плазмохимического реактора воздух
подвергается финишной тонкой очистке в каталитическом реакторе. Синтезируемый в
газовом разряде плазмохимического реактора озон попадает на катализатор, где
сразу распадается на активный атомарный и молекулярный кислород. Остатки
загрязняющих веществ (активные радикалы, возбужденные атомы и молекулы), не
уничтоженные в плазмохимическом реакторе, разрушаются на катализаторе благодаря
глубокому окислению кислородом.
Преимуществом этого метода являются использование
каталитических реакций при температурах, более низких (40-100°C), чем при
термокаталитическом методе, что приводит к увеличению срока службы
катализаторов, а также к меньшим энергозатратам (при концентрациях вредных
веществ до 0,5 г/мі.).
Недостатками данного метода являются:
большая зависимость от концентрации пыли, необходимость
предварительной очистки до концентрации 3-5 мг/мі,
при больших концентрациях вредных веществ (свыше 1 г/мі)
стоимость оборудования и эксплуатационные расходы превышают соответствующие
затраты в сравнении с термокаталитическим методом.
3.2 Выбор и обоснование предлагаемого метода
очистки выбросов от циклогексанона в атмосферу
Для очистки от циклогексанона, я предлагаю установить
вертикальный адсорбер. В качестве адсорбента будем использовать активированный
уголь марки 207ЕА.
Адсорбер с неподвижным слоем адсорбента. Наибольшее
распространение в промышленности находят вертикальные и горизонтальные
адсорбционные аппараты с неподвижным слоем (рис. 4).
Рис. 4. Вертикальный адсорбер с неподвижным слоем адсорбента
- корпуса; 2 - опорно-распределительные решетки,
- люки для выгрузки адсорбента, 4 - люки для загрузки
адсорбента
Адсорберы с неподвижным слоем адсорбента являются аппаратами
периодического действия. Вертикальный и горизонтальный адсорберы имеют корпус 1
со слоем адсорбента, находящимся на опорно-распределительной решетке 2.
Исходная газовая смесь проходит через ездой адсорбента сверху вниз. При
десорбции водяным паром его подают через нижний штуцер, конденсат отводится
через штуцер в днище, а пар вместе с десорбированным веществом уходит через
штуцер в крышке. Загрузка и выгрузка адсорбента производятся через люки 4 и 3.
Вертикальные адсорберы применяют для адсорбции газов в случае
малой и средней производительности. Для обработки больших объемов газов
(порядка 30000 м3/ч и выше) используют горизонтальные и кольцевые
(здесь не представлены) адсорберы, обладающие незначительным гидравлическим
сопротивлением.
Несмотря на периодичность работы аппаратов с неподвижным
слоем адсорбционные установки работают непрерывно, в них включают несколько
адсорберов, причем их число определяется в соответствии с продолжительностью
адсорбционно-десорбционного цикла.
Схема рекуперационной установки представлена на рис. 5.
, 2 - адсорберы; 3 - конденсатор водяного пара и паров
десорбированного вещества; 4 - калорифер; 5 - конденсатоотводчик
Исходную газовую смесь подают в адсорбер 1, заполненный
активным углем После насыщения слоя в адсорбере 1, его переключают на стадию
десорбции, а исходную смесь направляют в адсорбер 2. Адсорбент регенерируют
острым (динамическим) водяным паром, подаваемым в нижнюю часть адсорбера
Динамический пар уносит пары адсорбата в конденсатор 3. Конденсат адсорбата в
смеси с водой идет далее на разделение. Сушку адсорбента производят горячим
воздухом, подаваемым в адсорбер через калорифер 4. Охлаждают адсорбент атмосферным
воздухом, подаваемым по обводной линии.
Расчет
вертикального адсорбера для участка лакирования №0342
Исходные данные:
Количество паровоздушной смеси V =2,64 м3/с
Начальная концентрация циклогексанона в ПВС С0 =
0,06 г./м3
Температура воздуха tв = 20 °С
Плотность насыпной массы угля сс.у. = 550 кг/м3
Плотность циклогексанона с = 947,8 кг/м3
Молярная масса циклогексанона M = 98.15 моль
Расчет производим согласно «Примеры и задачи по курсу
процессов и аппаратов химической технологии» Павлов К.Ф.
Решение.
Расчет будем вести по изотерме бензола.
. Рассчитаем парциальное давление циклогексанона,
соответствующее С0, по формуле:
Где,
- концентрация циклогексанона; R - газовая постоянная; Т
- температура; М - молярная масса.
. Далее просчитаем мольные объемы циклогексанона и
бензола, по формуле:
Где, V - мольный объем;
давление насыщенных паров
Где,
- коэффициент аффинности
. На изотерме бензола берем ряд точек (рис. 6 и табл.
4. Вычислим координаты соответствующей точки для циклогексанона
.
Рис. 3 Изотерма адсорбции бензола
Таблица 4
|
Изотерма
бензола
|
|
 , кг/кг
|
 , мм. рт. ст.
|
|
0,103
|
0,105
|
|
0,122
|
0,223
|
|
0,208
|
1
|
Первая точка:
Вторая точка:
Третья точка:
Построим изотерму адсорбции для циклогексанона
Рис. 4 Изотерма адсорбции циклогексанона
. По диаграмме, абсцисса p0=0.0111 мм. рт. ст.
соотносится ордината a0=0.178. Отсюда посчитаем количество активного
угля на 1 загрузку
Примем высоту слоя угля Н=1 м, тогда диаметр адсорбера будет
составлять
Карта рассеивания циклогексанона после проведения мероприятия
по очистке представлена на рис. 5
Рис. 5. Карта рассеивания циклогексанона
Вывод. Анализ результатов
расчета приземных концентраций показал, что выбросы от участка лакирования
формируют на границе СЗЗ концентрации циклогексанона, превышающие ПДК. Для очистки
выбросов был предложен адсорбционный метод с эффективностью 98%, благодаря чему
удалось добиться необходимого эффекта: концентрация циклогексанона на границе
СЗЗ и в жилой зоне не превышает ПДК.
4. Оценка влияния ОАО «ТПЗ» на состояние
гидросферы
Водоснабжение ОАО «Тульский патронный
завод» осуществляется для технических нужд из р. Тулица через водозабор завода
«Штамп», для хозпитьевых нужд из 7 собственных артезианских скважин и от
городского водопровода МП «Тулгорводоканал».
В процессе производства на ОАО «ТПЗ»
образуются производственные сточные воды, которые проходят очистку на очистных
сооружениях, и совместно с ливнестоками через канализационные сети завода
«Штамп» сбрасываются в реку Тулица. Хозфекальные сточные воды через
канализационные сети завода «Штамп» сбрасываются на городские очистные
сооружения.
Очистные сооружения предприятия состоят из
трех станций очистки: Южные очистные сооружения, Северные очистные сооружения и
очистные хромсодержащих стоков.
На Южные очистные сооружения сточные воды
поступают двумя потоками: хромсодержащие и кислотно-щелочные.
Хромсодержащие стоки обезвреживаются в
реакторе сульфитом натрия, смешиваются с кислотно-щелочными стоками и далее
обрабатываются известковым молоком, приготовленным на участке гашения извести.
Из реактора сточные воды поступают в вертикальный отстойник, где происходит
отделение и накопление осадка.
Осветленная вода идет на сброс в
канализацию. Накопившийся в отстойниках осадок периодически подается на
обезвоживание на фильтр-пресс ФПКМ, где обезвоживается до остаточной влажности
60-80%.
На Южные очистные сооружения поступают
сточные воды от основного производства и с прокатного производства. Проектная
мощность очистных сооружений - 3360 мі/сут.
На очистных сооружения хромсодержащих
стоков происходит обезвреживание сточной воды с участков гальваники от
шестивалентного хрома.
Сточные воды поступают в накопитель,
откуда подаются в реактор, где смешиваются с сульфитом натрия и серной
кислотой. Обезвреженные стоки направляются на дальнейшую очистку на Северные
очистные сооружения. Проектная мощность очистных хромсодержащих стоков - 275
мі/сут, фактический сброс - 38,15 мі/сут.
В накопитель Северных очистных сооружений
подаются кислотно-щелочные стоки с участков гальваники и предварительно
обработанные стоки с очистных сооружений хромсодержащих стоков. Далее
производится подача известкового молока. Затем сточные воды поступают в
радиальные отстойники для отделения осадка. Из отстойников осветленная вода
направляется на сброс, а задержанный в отстойниках осадок на обезвоживание на
вакуум-фильтры или фильтр-пресс ФПАКМ. Проектная мощность очистных - 6000
мі/сут.
Отходы, образующиеся в процессе работы
очистных сооружений собираются в мешки-контейнеры и хранятся на открытой
площадке с твердым покрытием.
Количество отходящих сточных вод в реку
Тулица от ОАО «ТПЗ» составляет 5832,0 куб м/сут, 1492,99 тыс. куб. м/год.
4.1 Сведения о водном объекте
Река Тулица протекает по территории Тульской области, ее
длина составляет 41 км, ширина - до 11 м, наибольшая глубина - 2 м,
преобладающая - 0,5-1,5 м. Река Тулица - правый приток р. Упа, бассейн р. Ока.
Площадь водосбора реки - около 258 кв. км. Преобладающие скорости течения
0,1-0,3 м/с, на перекатах - до 0,8 м/с.
По берегам реки располагаются леса, кустарники, луга, пашни,
балки. Берега отлогие, места крутые. Заросли травянистой растительностью,
тальником. Грунты берегов глинистые, илистые, местами каменистые.
Рельеф дна котлованный, грунты дна илистые, каменистые,
глинистые.
Водный режим водоема проточный, наивысший уровень отмечается
при прохождении весеннего половодья, дождевых паводков.
Гидрохимический и газовый режим реки удовлетворительный (за
исключением района г. Тула, где в настоящее время река служит своеобразным
проводником загрязненных сточных вод предприятий, расположенных по берегам
реки).
Река Тулица является рыбохозяйственным водоемом второй
категории. Ихтиофауна представлена следующими видами: щука, плотва, карп,
окунь, ротан, уклея, пескарь, карась, голец.
Условия естественного воспроизводства рыб, за исключением
района г. Тула, оцениваются как нормальные.
.2 Гидрологические сведения по р. Тулице в створе
поступления сточных вод с очистных сооружений ОАО «ТПЗ»
На р. Тулица определены контрольные створы:
· для выпуска с Северных очистных сооружений
- на р. Тулица на расстоянии 20 м выше и 120 м ниже по течению воды от места
поступления сточных вод в водоем;
· для выпуска с Южных очистных сооружений -
на р. Тулица на расстоянии 120 м выше и 500 м ниже по течению воды от места
поступления сточных вод в водоем.
В месте поступления стоков с северных и южных очистных
сооружений ОАО «Тульский патронный завод» на реке назначены расчетные створы
№1, №2.
Коэффициент извилистости определен на участках в 1.0 км (0.5
км выше и 0.5 км) ниже выпусков.
На исследуемом участке русловые берега сильно заросли
кустарником, на левом - деревьями, подход к воде затруднен, русло зарастает
водной растительностью. Ñïðàâà,
âûøå áðîâêè,
ðàñïîëàãàåòñÿ
ïîéìà, íà íåé
ó ðåêè
óñòðîåíà
ñòèõèéíàÿ
ñâàëêà,
äàëåå - неугодья, территория нефтебазы.
В таблицах 5 и 6 представлены гидрологические сведения о р.
Тулица.
Таблица 5. Гидрографические параметры р. Тулицы, г. Тула
|
Ñòâîð
|
Ïëîùàäü
âîäîñáîðà
|
Ðàññòîÿíèå
îò óñòüÿ, êì
|
Çàñåëåííîñòü
f. Ë.%
|
Çàáîëî÷åííîñòü
f. á. %
|
Îçåðíîñòü
f. îç., %
|
Êîýôôèöèåíò
èçâèëèñòîñòè
|
|
¹1 (ñåâåðíûå
î÷èñòíûå ñîîðóæåíèÿ)
|
281
|
2,5
|
40
|
1
|
1
|
1,27
|
|
¹2 (þæíûå
î÷èñòíûå ñîîðóæåíèÿ)
|
283
|
11,4
|
40
|
1
|
1
|
1,27
|
Òàáëèöà 6. Ñâåäåíèÿ
î ðóñëå ð. Òóëèöà
â ìåæåíü, ã. Òóëà
|
Ñòâîð
|
Øèðèíà,
ì
|
Ñêîðîñòü,
ì/ñ
|
Ãëóáèíà,
ì
|
Äíî
|
Êîýôôèö.
øåðîõîâàò.
|
|
|
ñðåäíÿÿ
|
íàèáîëüøàÿ
|
ñðåäíÿÿ
|
íàèáîëüøàÿ
|
|
|
|
¹1
|
6,5
|
0.30
|
0.50
|
0.30
|
0.60
|
èë
|
0.067
|
|
¹2
|
5
|
0,65
|
0,8
|
0,3
|
0,4
|
ïåñ÷àíî
- ãàëå÷íîå
|
0,067
|
Êà÷åñòâî âîäû
íà âèçóàëüíûé
âçãëÿä íåóäîâëåòâîðèòåëüíîå,
ò.ê. ñ íàõîäÿùèõñÿ
íà åå áåðåãàõ
ïðåäïðèÿòèé ã.
Òóëû ñáðàñûâàþò
ïëîõî î÷èùåííûå
ñòîêè.
Ñèñòåìàòè÷åñêèõ
ãèäðîëîãè÷åñêèõ
íàáëþäåíèé íà
ð. Òóëèöå íå ïðîâîäèëîñü.
Ïîäñ÷åò ñòîêîâ
ïðîâîäèëñÿ ìåòîäàìè,
ðåêîìåíäîâàííûìè
ÑÍèÏîì 2.01.14-83 ÑÏ
33-101-2003 «Îïðåäåëåíèå
ðàñ÷åòíûõ ãèäðîëîãè÷åñêèõ
õàðàêòåðèñòèê».
Ìèíèìàëüíûå
30-äíåâíûå ðàñõîäû
âîäû ëåòíå-îñåííåé
ìåæåíè îáåñïå÷åííîñòüþ
95% ðàâíû:
|
Ñòâîð
|
Q
|
Îáåñïå÷åííîñòü,
%
|
|
¹1
|
0,26 êóá.
ì/ñ
|
95
|
|
¹2
|
0,27 êóá.
ì/ñ
|
95
|
Ñëåäóåò, îòìåòèòü,
÷òî ýòà âåëè÷èíà
îòíîñèòñÿ ê åñòåñòâåííîìó
ñîñòîÿíèþ ðåêè.
Ñóùåñòâóþùèå
ñáðîñû è âîäîçàáîðû,
êàê ïîäçåìíûå,
òàê è ïîâåðõíîñòíûå
íå ó÷èòûâàëèñü.
 ÷àñòíîñòè
â 1 êì âûøå ïî òå÷åíèþ
ñóùåñòâóåò çàáîð
âîäû, ïðèíàäëåæàùèé
çàâîäó «Øòàìï»
èì. Âàííèêîâà.
Çàáîð îñóùåñòâëÿåòñÿ
èç áàññåéíà
íà áåðåãó ðåêè,
âîäà â íåãî ïîñòóïàåò
ñàìîòåêîì èç
çàðåãóëèðîâàííîé
ðóñëîâîé ïëîòèíîé
÷àñòè ð. Òóëèöû.
Èçìåðåííûå
ðàñõîäû ïðèâåäåíû
â òàáë. 7.
Òàáëèöà 7. Âåäîìîñòü
èçìåðåííûõ ðàñõîäîâ
âîäû íà ð. Òóëèöå
|
Ðàññòîÿíèå
îò óñòüÿ, êì
|
2,5
|
1,5
|
1,5
|
1,5
|
|
Q êóá. ì/ñ
|
0,84
|
1,22
|
0,67
|
0,62
|
|
Äàòà
|
16.06.06
|
16.06.06
|
28.06.99
|
29.06.99
|
Òàáëèöà 8
|
¹ ï\ï
|
Îïðåäåëÿåìûå
èíãðåäèåíòû,
ðàçìåðíîñòü
|
Ìåñòî
ñáîðà (øèôð ñòâîðà)
|
|
|
|
1 Òóë.
|
2 Òóë.
|
3 Òóë.
|
4 Òóë.
|
|
1.
|
Òåìïåðàòóðà
âîäû, Ñ
|
16
|
16
|
13
|
15
|
|
2.
|
Çàïàõ,
áàëëû
|
2
|
2
|
2
|
2
|
|
Ç.
|
Ïðîçðà÷íîñòü,
ñì
|
21
|
17
|
17
|
17
|
|
4.
|
Öâåòíîñòü,
ãðàä. Ðt-Ñî øê.
|
23
|
31
|
42
|
45
|
|
5.
|
Âçâåøåííûå
âåùåñòâà, ìã/ë
|
5,1
|
13,6
|
9,4
|
6,7
|
|
6.
|
Ðàñòâ.êèñëîðîä,
ìã/ë
|
9,5
|
8
|
9,1
|
9
|
|
7.
|
ÐÍ
|
8,25
|
8,3
|
8,05
|
8,2
|
|
8.
|
ÁÏÊ5,
ìã/ë
|
1,2
|
3,3
|
1,7
|
40
|
|
9.
|
ÕÏÊ,
ìã/ë
|
20
|
18
|
16
|
20
|
|
10.
|
Æåñòêîñòü
îáù., ìã-ýêâ/ë
|
4,48
|
4,64
|
4,8
|
4,72
|
|
11.
|
Êàëüöèé,
ìã/ë
|
73,7
|
77
|
80,2
|
78,6
|
|
12.
|
Ìàãíèé,
ìã/ë
|
9,73
|
9,73
|
9,73
|
9,73
|
|
13.
|
Ãèäðîêàðáîíàòû,
ìã/ë
|
215
|
207
|
209
|
210
|
|
14.
|
Õëîðèäû,
ìã/ë
|
12,3
|
12,3
|
15,8
|
15,8
|
|
15.
|
Ñóëüôàòû,
ìã/ë
|
38,4
|
43,2
|
38,4
|
48
|
|
16.
|
ÀììîíèéíûÉ
àçîò, ìã/ë
|
0,04
|
0,18
|
0,06
|
í/î
|
|
17.
|
Íèòðèòíûé
àçîò, ìã/ë
|
í/î
|
0,012
|
0,009
|
0,021
|
|
18.
|
Íèòðàòíûé
àçîò, ìã/ë
|
0,6
|
0,87
|
0,69
|
0,92
|
|
19.
|
Ôîñôàòû,
ìã/ë
|
0,035
|
0,055
|
0,05
|
0,04
|
|
20.
|
Æåëåçî
îáùåå, ìã/ë
|
0,39
|
1,5
|
1,72
|
1,74
|
|
21.
|
ÑÏÀÂ,
ìã/ë
|
0,03
|
0,038
|
0,027
|
0,026
|
|
22.
|
Ñóõîé
îñòàòîê, ìã/ë
|
241
|
265
|
271
|
267
|
|
23.
|
Íåôòåïðîäóêòû,
ìã/ë
|
0,006
|
0,07
|
0,015
|
0,015
|
4.3 Ïðåäåëüíî
äîïóñòèìûé ñáðîñ
âåùåñòâ (ÏÄÑ), ïîñòóïàþùèõ
â âîäíûé îáúåêò
ñî ñòî÷íûìè âîäàìè
Òàáëèöà
9
|
Ïîêàçàòåëè
ñîñòàâà ñòî÷íûõ
âîä
|
Ôàêòè÷åñêàÿ
êîíöåíòðàöèÿ,
ìã/äì³
|
Ôàêòè÷åñêèé
ñáðîñ, ã/÷àñ
|
ÏÄÊ,
ìã/äì³
|
Óòâåðæäåííûé
äîïóñòèìûé ñáðîñ,
ã/÷àñ
|
|
Âçâåøåííûå
â-âà
|
33,9
|
5898,6
|
8,93
|
1830,65
|
|
Ñóõîé
îñòàòîê
|
553,0
|
96222,0
|
1000
|
205000,0
|
|
ÁÏÊ
ïîëíàÿ
|
4,7
|
549,3
|
3,0
|
615,0
|
|
Õëîðèä-àíèîí
|
81,4
|
14163,6
|
300
|
61500,0
|
|
Ñóëüôàò-àíèîí
|
118,0
|
20432,0
|
100
|
20500,0
|
0,14
|
24,36
|
0,2
|
41,0
|
|
Àììîíèé
èîí
|
0,45
|
78,3
|
0,5
|
82,0
|
|
Íèòðèò-àíèîí
|
0,3
|
52,2
|
0,08
|
16,4
|
|
Íèòðàò-àíèîí
|
6,4
|
1113,6
|
40,0
|
8200,0
|
|
Æåëåçî
|
0,58
|
100,92
|
0,1
|
20,5
|
|
Íåôòåïðîäóêòû
|
0,27
|
46,98
|
0,05
|
10,25
|
|
Ìåäü
|
0,004
|
0,18
|
0,001
|
0,205
|
|
Íèêåëü
|
0
|
0
|
0,01
|
2,05
|
|
Õðîì3+
|
0,018
|
3,132
|
0,07
|
14,35
|
|
Õðîì6+
|
0
|
0
|
0,02
|
4,1
|
|
Öèíê
|
0,016
|
2,01
|
0,01
|
2,05
|
4.4 Ðàñ÷åò
êîëè÷åñòâà ëèâíåñòîêîâ,
è óòâåðæäåííîãî
ðàñõîäà ñòî÷íûõ
âîä äëÿ óñòàíîâëåíèÿ
ÏÄÑ
Ðàñ÷åòíûé
ðàñõîä äîæäåâûõ
âîä îïðåäåëÿåòñÿ
ïî ÑÍèÏ 2.04.03-85
. Ðàñõîä
äîæäåâûõ âîä qr, ë/ñ îïðåäåëÿåòñÿ
ïî ìåòîäó ïðåäåëüíûõ
èíòåíñèâíîñòåé
ïî ôîðìóëå
qr =
ãäå Zmid - ñðåäíåå
çíà÷åíèå êîýôôèöèåíòà,
õàðàêòåðèçóþùåå
ïîâåðõíîñòü áàññåéíà
ñòîêà, îïðåäåëÿåìîãî
ñîãëàñíî [2.17]. Äëÿ
êðîâëè çäàíèé
è ñîîðóæåíèé,
àñôàëüòîáåòîííûõ
ïîêðûòèé äîðîã
êîýôôèöèåíò
Zmid ïðèíèìàåòñÿ
ïî òàáë. 10 â çàâèñèìîñòè
îò ïàðàìåòðà
À;
F - Ðàñ÷åòíàÿ
ïëîùàäü ñòîêà,
ãà.
. Ïàðàìåòðû
À îïðåäåëÿþòñÿ
ïî ôîðìóëå:
A = q20 × 20n × (1+
)ã
ãäå q20 - èíòåíñèâíîñòü
äîæäÿ, ë/ñ íà 1 ãà,
îïðåäåëÿåòñÿ
ïî ÷êðò. 1, = 83;
n - ïîêàçàòåëü
ñòåïåíè, îïðåäåëÿåìûé
ïî òàáë. 4, = 0,59;
mr - ñðåäíåå
êîëè÷åñòâî äîæäåé
çà ãîä, ïðèíèìàåìîå
ïî òàáë. 4,
= 150;
Ð - ïåðèîä îäíîêðàòíîãî
ïðåâûøåíèÿ ðàñ÷åòíîé
èíòåíñèâíîñòè
äîæäÿ, ïðèíèìàåìûé
ïî òàáë. 5, = 0,5;
ó - ïîêàçàòåëü
ñèñòåìû, ïðèíèìàåìûé
ïî òàáë. 4, = 1,54.
A = 83 × 200,59 × (1+
)1,54 =386
. Ïðè À = 386, êîýôôèöèåíò
Zmid= 0,30
4. Ðàñ÷åòíàÿ
ïðîäîëæèòåëüíîñòü
ïðîòåêàíèÿ äîæäåâûõ
âîä ïî ïîâåðõíîñòè
è òðóáàì îïðåäåëÿåòñÿ
ïî ôîðìóëå:
tr = tcon + tcan + tp
ãäå tcon - ïðîäîëæèòåëüíîñòü
ïðîòåêàíèÿ äîæäåâûõ
âîä äî óëè÷íîãî
ëîòêà èëè äî óëè÷íîãî
êîëëåêòîðà, ìèí.,
îïðåäåëÿåòñÿ
ñîãëàñíî ï. 2.16,
tcon= 5 ìèí
tcan - ïðîäîëæèòåëüíîñòü
ïðîòåêàíèÿ äîæäåâûõ
âîä ïî óëè÷íûì
ëîòêàì, ìèí.
tcàn = 0,021×
ãäå lcan - äëèíà ó÷àñòêîâ
ëîòêîâ, = 1955 ì;
ãcan - ðàñ÷åòíàÿ
ñêîðîñòü òå÷åíèÿ
íà ó÷àñòêå, = 0,9 ì/ñ
tcàn = 0,017×
ãäå lð - äëèíà ó÷àñòêîâ
ëîòêîâ, = 3594 ì;
ãð - ðàñ÷åòíàÿ
ñêîðîñòü òå÷åíèÿ
íà ó÷àñòêå, = 1,3 ì/ñ
tð =
0,017×
= 47 ñ
5. Ðàñ÷åò
äîæäåâûõ âîä qr, ë/ñ
Ñáðîñ â
þæíûé âûïóñê:
qr1 = 25.08 ë/ñ
Ñáðîñ â
ñåâåðíûé âûïóñê:
qr2 = 37,62 ë/ñ
. Ðàñ÷åò ÷àñîâîãî
ðàñõîäà äîæäåâûõ
âîä Q, ì3/÷àñ
Q = qr ∙ 60 ∙ 10-3
∙ ô
ãäå ô - ïðîäîëæèòåëüíîñòü
äîæäÿ â òå÷åíèå
÷àñà, = 5 ìèí
Ñáðîñ â þæíûé
âûïóñê:
Q = 25,08×60×10-3×5 = 7,6 ì3/÷àñ
Ñáðîñ â ñåâåðíûé
âûïóñê:
Q = 37,62×60×10-3×5 = 11,3 ì3/÷àñ
. Êîëè÷åñòâî
ëèâíåñòîêîâ
Q, ì3 îïðåäåëÿåì
ïî ôîðìóëå:
Q = 10∙ H ∙ ø ∙ F, ì3/ãîä
ãäå Í - âûñîòà
ñëîÿ âûïàâøåãî
îñàäêà â ãîä ïî
ã. Òóëå, 575 ìì
ø - îáùèé êîýôôèöèåíò
ñòîêà, 033
F - ïëîùàäü ñòîêà
(þæíûé âûïóñê
6,44 ãà, ñåâåðíûé
âûïóñê 9,66 ãà)
Ñáðîñ â þæíûé
ñòîê:
Q1 = 10×575×0,33×6,44 = 12264 ì3/ãîä
Qñóò1 = 33,6 ì3/ñóò
Ñáðîñ â ñåâåðíûé
âûïóñê:
Q2 = 10×575×0,33×9,66 = 18396 ì3/ãîä
Qñóò2 = 50,4 ì3/ñóò
. Êîëè÷åñòâî
ñòî÷íûõ âîä, ñáðàñûâàåìûõ
÷åðåç î÷èñòíûå
ñîîðóæåíèÿ ïðåäïðèÿòèÿ
â ðåêó Òóëèöó
(ñîãëàñíî áàëàíñîâûì
íîðìàì):
|
Âûïóñê
|
ì3/ãîä
|
ì3/ñóò
|
ì3/÷àñ
|
|
Þæíûé
âûïóñê
|
1115744,41
|
3056,85
|
129,4
|
|
Ñåâåðíûé
âûïóñê
|
1701843,16
|
4662,59
|
193,7
|
9. Óòâåðæäåííûé
ðàñõîä ñòî÷íûõ
âîä äëÿ óñòàíîâëåíèÿ
ÏÄÑ îïðåäåëÿåòñÿ
ïî ôîðìóëå:
Qñá = Që + Qñò.â.,
ãäå Që - ñáðîñ
ëèâíåâûõ ñòîêîâ
â âûïóñê;
Qñò.â. - ñáðîñ
ñòî÷íûõ âîä ÷åðåç
î÷èñòíûå ñîîðóæåíèÿ
ñîãëàñíî áàëàíñîâûõ
íîðì.
Óòâåðæäåííûé
ðàñõîä óñòàíîâëåíèÿ
ÏÄÑ:
þæíûé âûïóñê:
,6 + 129,4 = 137 ì3/÷àñ
ñåâåðíûé âûïóñê:
,3 + 193,7 = 205 ì3/÷àñ
5. Àíàëèç
îáðàçîâàíèÿ
îòõîäîâ ïðîèçâîäñòâà
è ïîòðåáëåíèÿ
Ïåðå÷åíü
îòõîäîâ, îáðàçóþùèõñÿ
â ðåçóëüòàòå
ïðîèçâîäñòâà
íà ïðåäïðèÿòèè,
âêëþ÷àåò 30 íàèìåíîâàíèé.
Ãîäîâîé âàëîâûé
îáúåì îáðàçóþùèõñÿ
îòõîäîâ íà ïðåäïðèÿòèè
ñîñòàâëÿåò
10452,75 òîíí.
.1 Õàðàêòåðèñòèêà
îòõîäîâ, îáðàçóþùèõñÿ
â öåõå ¹2, óñëîâèÿ
èõ ñáîðà è õðàíåíèÿ
Íà òåððèòîðèè
ïðîìïëîùàäêè,
à òàêæå âíóòðè
ïðîèçâîäñòâåííûõ
ïîìåùåíèé, ÷àñòè÷íî
èìåþòñÿ ñïåöèàëüíî
îáîðóäîâàííûå
ìåñòà âðåìåííîãî
õðàíåíèÿ îòõîäîâ,
îáðàçóþùèõñÿ
â ïðîöåññå ïðîèçâîäñòâåííîé
äåÿòåëüíîñòè
ïðåäïðèÿòèÿ, èñêëþ÷àþùèå
âîçìîæíîñòü
àíòðîïîãåííîãî
âîçäåéñòâèÿ
çàãðÿçíÿþùèõ
âåùåñòâ íà îêðóæàþùóþ
ïðèðîäíóþ ñðåäó.
Íà îñòàëüíûå
ìåñòà õðàíåíèÿ
îòõîäîâ, êîòîðûå
íå óäîâëåòâîðÿþò
ïðåäúÿâëåííûì
ê íèì òðåáîâàíèÿì,
ðàçðàáîòàíû
ìåðîïðèÿòèÿ.
Õàðàêòåðèñòèêà
îáðàçóþùèõñÿ
îòõîäîâ ïðåäñòàâëåíà
â òàáëèöå 10
1 êëàññ
îïàñíîñòè
Îòðàáîòàííûå
ëþìèíåñöåíòíûå
ëàìïû
Äëÿ îñâåùåíèÿ
òåððèòîðèè èñïîëüçóþòñÿ
ëàìïû òèïà ÄÐË,
äëÿ ïðîèçâîäñòâåííûõ
è áûòîâûõ ïîìåùåíèé
èñïîëüçóþòñÿ
ëàìïû òèïà ËÁ,
ñîäåðæàùèå ðòóòü.
Ëàìïû ïðåäñòàâëÿþò
ñîáîé ñòåêëÿííóþ
òðóáêó (êîëáó)
ñ íàíåñåííûì
íà âíóòðåííþþ
ïîâåðõíîñòü ëþìèíîôîðîì.
 ëàìïå íàõîäÿòñÿ
âîëüôðàìîâûå
ýëåêòðîäû. Â ëàìïó
ââîäÿò êàïëþ ðòóòè
è íåêîòîðîå êîëè÷åñòâî
èíåðòíîãî ãàçà.
Îñíîâíûå êîìïîíåíòû:
ñòåêëî, àëþìèíèåâûå
äåòàëè (öîêîëè),
ëþìèíîôîð, ðòóòü.
Àãðåãàòíîå ñîñòîÿíèå
- òâåðäîå, êîìïîíåíòû
îòõîäà íå ðàñòâîðèìû
â âîäå. Òîêñè÷íûìè
ÿâëÿþòñÿ ëåòó÷èå
ïàðû ðòóòè. Âðåìåííîå
íàêîïëåíèå è
ñêëàäèðîâàíèå
îòðàáîòàííûõ
ëàìï ïðîèçâîäèòñÿ
â ñïåöèàëüíûõ
êîðîáàõ â çàêðûòîì
ïîìåùåíèè, èñêëþ÷àþùåì
ïðèñóòñòâèå
ëþäåé. Ñäàþòñÿ
ïî äîãîâîðó â ôèðìó
«ÀÍÃλ
3 êëàññ
îïàñíîñòè
Îòðàáîòàííîå
ìàñëî èíäóñòðèàëüíîå
Îòðàáîòàííûå
ìàñëà, èçìåíèâøèå
ñâîé êà÷åñòâåííûé
ñîñòàâ (çàãðÿçíåííûå
ìåõàíè÷åñêèìè
ïðèìåñÿìè è ïðîäóêòàìè
îêèñëåíèÿ), îáðàçóþòñÿ
â ïðîöåññå ýêñïëóàòàöèè
òåõíèêè. Àãðåãàòíîå
ñîñòîÿíèå - æèäêîå,
â âîäå íå ðàñòâîðèìî,
òîêñè÷íî.
Çàìåíà
îòðàáîòàííûõ
ìàñåë ïðîèçâîäèòñÿ
÷åðåç îïðåäåëåííûé
ïåðèîä âðåìåíè
ðàáîòû òåõíèêè.
Âðåìåííîå õðàíåíèå
îòðàáîòàííûõ
ìàñåë îñóùåñòâëÿåòñÿ
â ñïåöèàëüíûõ
ìåòàëëè÷åñêèõ
åìêîñòÿõ, ðàñïîëîæåííûõ
íà áåòîííîì ïîêðûòèè,
íà òåððèòîðèè
ïðåäïðèÿòèÿ. Âûâîçÿòñÿ
íà ïåðåðàáîòêó
ïî ìåðå íàêîïëåíèÿ.
4 êëàññ
îïàñíîñòè
Ïûëü
àáðàçèâíî-ìåòàëëè÷åñêàÿ
Ïðè îáðàáîòêå
äåòàëåé íà øëèôîâàëüíûõ
ñòàíêàõ, ïðè ðàáîòå
çàòî÷íûõ ñòàíêîâ,
äðîáåñòðóéíîé
êàìåðû îáðàçóåòñÿ
àáðàçèâíî-ìåòàëëè÷åñêàÿ
ïûëü. Âðåìåííî
íàêïëèâàþòñÿ
â áóíêåðàõ öèêëîíîâ
ñèñòåìû âåíòèëÿöèè.
×àñòü ïûëè îñåäàåò
íà ó÷àñòêàõ
ñ ïîñëåäóþùèì
ïåðåíîñîì â êîíòåéíåð
ñ áûòîâûìè îòõîäàìè.
Ñêëàäèðóåòñÿ
è âûâîçèòñÿ âìåñòå
ñ áûòîâûì ìóñîðîì.
Îáòèðî÷íûé
ìàòåðèàë, çàãðÿçíåííûé
ìàñëàìè (ñîäåðæàíèå
ìàñåë ìåíåå
15%)
Îòõîäû
òêàíè, çàãðÿçíåííûå
íåôòåïðîäóêòàìè,
îáðàçóþòñÿ â
ïðîöåññå îáñëóæèâàíèÿ
àâòîòðàíñïîðòà
è ïðîèçâîäñòâåííîãî
îáîðóäîâàíèÿ.
Äî ïîëíîé âûðàáîòêè
îíà íàõîäèòñÿ
íà ó÷àñòêàõ
è èñïîëüçóåòñÿ
â ðàáîòå, â êîíöå
êàæäîé ñìåíû
âûâîçÿòñÿ íà
õðàíåíèå â ñïåöèàëüíî
îòâåäåííîå ïîìåùåíèå.
Îñíîâíûå
êîìïîíåíòû: òêàíü(òåêñòèëü),
íåôòåøëàìû, ìàñëà.
Àãðåãàòíîå ñîñòîÿíèå
- òâåðäîå, â âîäå
íå ðàñòâîðÿåòñÿ,
îïàñíûå ñâîéñòâà
- òîêñè÷íîñòü,
ïîæàðîîïàñíîñòü.
5 êëàññ
îïàñíîñòè
Îòõîäà
àáðàçèâíûõ èçäåëèé
Îòðàáîòàííûå
àáðàçèâíûå êðóãè
îáðàçóþòñÿ â
ïðîèçâîäñòâåííûõ
öåõàõ ïðè ðàáîòå
çàòî÷íûõ è øëèôîâàëüíûõ
ñòàíêîâ. Ñêëàäèðóåòñÿ
â êîíòåéíåð ñ
áûòîâûìè îòõîäàìè.
Ëîì ÷åðíûõ
ìåòàëëîâ
Ëîì ÷åðíûõ
ìåòàëëîâ îáðàçóåòñÿ
ïðè ðàáîòå ìåòàëëîðåæóùåãî
îáîðóäîâàíèÿ
(ñòðóæêà, îòõîäû
ðàñêðîÿ ìåòàëëîïðîêàòà,
îñòàòêè ýëåêòðîäîâ,
áðàê) â ðåçóëüòàòå
ôèçè÷åñêîãî
ñòàðåíèÿ (ñïèñàíèÿ),
ðåìîíòà îáîðóäîâàíèÿ,
àâòîòðàíñïîðòà
è òðóáîïðîâîäîâ.
Àãðåãàòíîå ñîñòîÿíèå
- òâåðäîå, â âîäå
íå ðàñòâîðèì,
õèìè÷åñêè íå
àêòèâåí.
Äî ìîìåíòà
óòèëèçàöèè íàêàïëèâàåòñÿ
â êîíòåéíåðàõ
â ìåñòàõ îáðàçîâàíèÿ
(â öåõàõ). Êðóïíîãàáàðèòíûé
ëîì - íà îòêðûòîé
îãîðîæåííîé
ïëîùàäêå íà òåððèòîðèè
ïðåäïðèÿòèÿ. Íà
îñíîâàíèè äîãîâîðà
äàííûé âèä îòõîäà
ïåðåäàåòñÿ íà
ïåðåïëàâêó â ÎÎÎ
«ÒÏÇ-Âòîðìà».
Ëîì è
îòõîäû öâåòíûõ
ìåòàëëîâ
Ëîì öâåòíûõ
ìåòàëëîâ îáðàçóåòñÿ
â ëèòåéíîì ïðîèçâîäñòâå,
ïðè îáðàáîòêå
çàãîòîâîê èç
öâåòíûõ ìåòàëëîâ
íà ìåòàëëîðåæóùèõ
ñòàíêàõ, à òàê
æå ïðè ðåìîíòå
àâòîìîáèëåé
(çàìåíà èçíîøåííûõ
ðàäèàòîðîâ è äðóãèõ
óçëîâ, ñîäåðæàùèõ
öâåòíûå ìåòàëëû).
Îòõîäû äî ìîìåíòà
óòèëèçàöèè õðàíÿòñÿ
â êîíòåéíåðàõ
â ìåñòàõ îáðàçîâàíèÿ
(â öåõàõ, â ãàðàæå).
Àãðåãàòíîå ñîñòîÿíèå
- òâåðäîå, â âîäå
íå ðàñòâîðèì,
õèìè÷åñêè íå
àêòèâåí. Ïåðåäàåòñÿ
â ÎÎÎ «ÒÏÇ-Âòîðìà»
íà ïåðåïëàâêó.
Òàáëèöà 10. Ïåðå÷åíü
îáðàçóþùèõñÿ
îòõîäîâ â öåõå
¹2
|
Íàèìåíîâàíèå
îòõîäîâ
|
Êîä
îòõîäà ïî ÔÊÊÎ
|
Ïðîèçâîäñòâî
(íàèìåíîâàíèå)
|
Îïàñíûå
ñâîéñòâà îòõîäà
|
Êëàññ
îïàñíîñòè îòõîäà
äëÿ ÎÏÑ
|
Êîëè÷åñòâî,
ò
|
|
|
|
|
|
|
|
Ðòóòíûå
ëàìïû, ëþìèíåñöåíòíûå
ðòóòüñîäåðæàùèå
òðóáêè, îòðàáîòàííûå
è áðàê
|
3533010013011
|
ÀÁÊ,
ïðîèçâîäñòâåííûå
ïîìåùåíèÿ
|
òîêñè÷íîñòü
|
I
|
0,0195
|
|
Èòîãî
I êëàññà îïàñíîñòè
|
1
|
|
|
|
0,0195
|
|
Îòðàáîòàííîå
ìàñëî èíäóñòðèàëüíîå
|
5410020502033
|
Îñíîâíîå
ïðîèçâîäñòâî
|
ïîæàðîîïàñíîñòü
|
III
|
0,987
|
|
Èòîãî
III êëàññà îïàñíîñòè
|
1
|
|
|
|
0,987
|
|
Îáòèðî÷íûé
ìàòåðèàë, çàãðÿçíåííûé
ìàñëàìè (ñîäåðæàíèå
ìàñåë ìåíåå
15%)
|
5490270101034
|
Àâòîòðàíñïîðò,
îñíîâíîå ïðîèçâîäñòâî
|
ïîæàðîîïàñíîñòü
|
IV
|
0,0092
|
|
Îòõîäû
àáðàçèâíûõ ìàòåðèàëîâ
â âèäå ïûëè è ïîðîøêà
|
3140430411004
|
Îñíîâíîå
ïðîèçâîäñòâî
|
îïàñíûå
ñâîéñòâà îòñóòñòâóþò
|
IV
|
1,2
|
|
Èòîãî
IV êëàññà îïàñíîñòè
|
4
|
|
|
|
1,2035
|
|
Àáðàçèâíûå
êðóãè îòðàáîòàííûå
|
3140430201995
|
Îñíîâíîå
ïðîèçâîäñòâî
|
Îïàñíûå
ñâîéñòâà îòñóòñòâóþò
|
V
|
2,55
|
|
Ëîì
÷åðíûõ ìåòàëëîâ
|
3513010001995
|
Îñíîâíîå
ïðîèçâîäñòâî
|
Îïàñíûå
ñâîéñòâà îòñóòñòâóþò
|
V
|
3,42
|
|
Ëîì
öâåòíûõ ìåòàëëîâ
|
3513010001995
|
Îñíîâíîå
ïðîèçâîäñòâî
|
Îïàñíûå
ñâîéñòâà îòñóòñòâóþò
|
V
|
0,024
|
|
Èòîãî
V êëàññà
îïàñíîñòè
|
5
|
|
|
5,994
|
|
ÂÑÅÃÎ
ÎÒÕÎÄÎÂ
|
|
|
|
8,204
|
 çàêðûòûõ
ñêëàäàõ, èñïîëüçóåìûõ
äëÿ âðåìåííîãî
õðàíåíèÿ îòõîäîâ
I-II êëàññîâ
îïàñíîñòè, äîëæíà
áûòü ïðåäóñìîòðåíà
ïðîñòðàíñòâåííàÿ
èçîëÿöèÿ è ðàçäåëüíîå
õðàíåíèå âåùåñòâ
â îòäåëüíûõ îòñåêàõ
(ëàðÿõ) íà ïîääîíàõ.
Õðàíåíèå òâåðäûõ
ïðîìîòõîäîâ I êëàññà
ðàçðåøàåòñÿ èñêëþ÷èòåëüíî
â ãåðìåòè÷íûõ
åìêîñòÿõ (êîíòåéíåðû,
áî÷êè, öèñòåðíû);
II - â íàäåæíî
çàêðûòîé òàðå
(ïîëèýòèëåíîâûõ
ÿùèêàõ, ïëàñòèêîâûõ
ïàêåòàõ); III - â áóìàæíûõ
ÿùèêàõ è ëàðÿõ,
õëîï÷àòîáóìàæíûõ
ÿùèêàõ, òåêñòèëüíûõ
ìåøêàõ; IV - íàâàëîì,
íàñûïüþ, â âèäå
ãðÿä.
Ïðåäåëüíîå êîëè÷åñòâî
íàêîïëåíèÿ îòõîäîâ
íà ïðîìûøëåííûõ
òåððèòîðèÿõ íå
íîðìèðóåòñÿ:
äëÿ òâåðäûõ
îòõîäîâ, êîíöåíòðèðîâàííûõ
æèäêèõ è ïàñòîîáðàçíûõ
îòõîäîâ I êëàññà
îïàñíîñòè, óïàêîâàííûõ
â ïîëíîñòüþ ãåðìåòè÷íóþ
òàðó â çàêðûòîì
ïîìåùåíèè, èñêëþ÷àþùåì
äîñòóï ïîñòîðîííèõ
ëèö;
äëÿ òâåðäûõ
ñûïó÷èõ è êîìêîâàòûõ
îòõîäîâ II è III êëàññà,
õðàíÿùèõñÿ â
ñîîòâåòñòâóþùåé
íàäåæíîé ìåòàëëè÷åñêîé,
ïëàñòèêîâîé,
äåðåâÿííîé è áóìàæíîé
òàðå.
Äëÿ ñûïó÷èõ
îòõîäîâ ïðåäïî÷òèòåëüíî
èñïîëüçîâàíèå
âñåõ âèäîâ òðóáîïðîâîäíîãî
òðàíñïîðòà, â
ïåðâóþ î÷åðåäü
ïíåâìîâàêóóìíîãî.
Äëÿ îñòàëüíûõ
âèäîâ îòõîäîâ
ìîãóò áûòü èñïîëüçîâàíû
ëåíòî÷íûå òðàíñïîðòåðû,
äðóãèå ãîðèçîíòàëüíûå
è íàêëîííî - ïåðåäàòî÷íûå
ìåõàíèçìû, à
òàê æå âíóòðèçàâîäñêîé
àâòîìîáèëüíûé,
óçêîëèíåéíûé
è îáû÷íûé æåëåçíîäîðîæíûé
òðàíñïîðò.
Ïðè âðåìåííîì
õðàíåíèè îòõîäîâ
â íåñòàöèîíàðíûõ
ñêëàäàõ, íà îòêðûòûõ
ïëîùàäÿõ áåç
òàðû (íàâàëîì,
íàñûïüþ) èëè â
íåãåðìåòè÷íîé
òàðå äîëæíû ñîáëþäàòüñÿ
ñëåäóþùèå óñëîâèÿ:
âðåìåííûå
ñêëàäû è îòêðûòûå
ïëîùàäè äîëæíû
ðàñïîëàãàòüñÿ
ñ ïîäâåòðåííîé
ñòîðîíû ïî îòíîøåíèþ
ê æèëîé çàñòðîéêå;
ïîâåðõíîñòü
õðàíÿùèõñÿ íàñûïüþ
îòõîäîâ èëè îòêðûòûõ
ïðèåìíèêîâ - íàêîïèòåëåé
äîëæíà áûòü çàùèùåíà
îò âîçäåéñòâèÿ
àòìîñôåðíûõ
îñàäêîâ è âåòðîâ
(óêðûòèå áðåçåíòîì,
îáîðóäîâàíèå
íàâåñîì è ò.ä.);
ïîâåðõíîñòü
ïëîùàäêè äîëæíà
áûòü ïðåäóñìîòðåíà
îáâàëêà è îáîñîáëåííàÿ
ñåòü ëèâíåñòîêîâ
ñ àâòîíîëåíòíûìè
î÷èñòíûìè ñîîðóæåíèÿìè,
äîïóñêàåòñÿ
åå ïðèñîåäèíåíèå
ê ëîêàëüíûì î÷èñòíûì
ñîîðóæåíèÿì
â ñîîòâåòñòâèå
ñ òåõíè÷åñêèìè
óñëîâèÿìè;
ïîñòóïëåíèå
çàãðÿçíåííîãî
ëèâíåñòîêà ñ
ýòîé ïëîùàäêè
â îáùåãîðîäñêóþ
ñèñòåìó äîæäåâîé
êàíàëèçàöèè
èëè ñáðîñ â áëèæàéøèå
âîäîåìû áåç î÷èñòêè
íå äîïóñêàåòñÿ.
.2 Ðàñ÷åò è
îáîñíîâàíèå
íîðìàòèâîâ è
êîëè÷åñòâà îáðàçóþùèõñÿ
îòõîäîâ
Ðàñ÷åò íîðìàòèâîâ
îáðàçîâàíèÿ
îòõîäîâ (ÍÎÎ) ïðîèçâîäèòñÿ
íà îñíîâå îáùåïðèíÿòûõ
ôîðìóë (Ïèñüìî
çàìåñòèòåëÿ
ïðåäñåäàòåëÿ
Ãîñêîìýêîëîãèè
Ðîññèè Ñîëîâüÿíîâà
À.À. îò 28.01.97 ¹03-11/29-251).
Ðàñ÷åò íîðìàòèâîâ,
íå âîøåäøèõ â
äàííîå ïèñüìî,
îñóùåñòâëÿëñÿ
íà îñíîâàíèè
óäåëüíûõ íîðì
îáðàçîâàíèÿ
îòõîäîâ, óòâåðæäåííûõ
ïî îòðàñëè è óòâåðæäåííîãî
òåõíîëîãè÷åñêîãî
ðåãëàìåíòà ïðåäïðèÿòèÿ,
÷òî ðàçðåøàåòñÿ
ìåòîäè÷åñêèìè
ðåêîìåíäàöèÿìè
ïî îôîðìëåíèþ
ÏÍÎËÐÎ, óòâåðæäåííûõ
ïðåäñåäàòåëåì
Ãîñêîìýêîëîãèè
Ðîññèè îò 29.04.99 ã.
Ðåçóëüòàòû
ðàñ÷åòîâ êîëè÷åñòâà
îáðàçóþùèõñÿ
îòõîäîâ ïðåäñòàâëåíû
â òàáë. 12
Ðàñ÷åò
íîðìàòèâà îáðàçîâàíèÿ
îòðàáîòàííûõ
ëþìèíåñöåíòíûõ
ëàìï
Ðàñ÷åò íîðìàòèâíîãî
êîëè÷åñòâà îáðàçîâàíèÿ
îòðàáîòàííûõ
ëþìèíåñöåíòíûõ
è ðòóòíûõ ëàìï
(â òîííàõ è øòóêàõ)
ïðîèçâîäèòñÿ
íà îñíîâàíèè
äàííûõ î ñðîêå
ñëóæáû ìàðîê
ëàìï, èñïîëüçóåìûõ
äëÿ îñâåùåíèÿ
ïîìåùåíèé.
N = ∑ni×ti/ki, øò./ãîä
Ì = ∑ni×mi×ti×10-6/ki, ò/ãîä
ãäå ni - êîëè÷åñòâî
óñòàíîâî÷íûõ
ëàìï i-îé ìàðêè,
øò./ãîä;
mi - âåñ îäíîé
ëàìïû, ã;
ki - ýêñïëóòàöèîííûé
ñðîê ñëóæáû ëàìï
i-îé ìàðêè, ÷àñ;
ti - ôàêòè÷åñêîå
êîëè÷åñòâî ÷àñîâ
ðàáîòû ëàìï i-îé
ìàðêè, ÷àñ/ãîä
Èñõîäíûå äàííûå
äëÿ ðàñ÷¸òà
|
Òèï
ëàìïû
|
Ýêñïëóàòàöèîííûé
ñðîê ñëóæáû ëàìï,
÷àñ
|
Âåñ
ëàìïû, ã
|
Êîëè÷åñòâî
ëàìï, øò.
|
Âðåìÿ
ðàáîòû 1 ëàìïû,
÷àñ/ãîä
|
|
ËÁ-40
|
12000
|
210
|
300
|
4000
|
NËÁ= 285×4000/12000 =
95 (øò./ãîä);
ÌËÁ = 285×210×4000×10-6
/12000= 0,0195 (ò/ãîä);
Ðàñ÷åò îáðàçîâàíèÿ
îáòèðî÷íîé âåòîøè
Íîðìàòèâ îáðàçîâàíèÿ
îïðåäåëåí ìåòîäîì
ðàñ÷åòà ïî «Ñáîðíèêó
óäåëüíûõ ïîêàçàòåëåé
îáðàçîâàíèÿ
îòõîäîâ ïðîèçâîäñòâà
è ïîòðåáëåíèÿ»,
Ì., Ãîñóäàðñòâåííûé
êîìèòåò ÐÔ ïî
îõðàíå îêðóæàþùåé
ñðåäû, 1999.
Íîðìàòèâíûå
ïîêàçàòåëè - íîðìà
îáðàçîâàíèÿ
âåòîøè çà 8 ÷àñîâ
ðàáî÷åãî âðåìåíè
äëÿ äàííîé ãðóïïû
îáîðóäîâàíèÿ.
Íîðìîîáðàçóþùèé
ôàêòîð - âðåìÿ ðàáîòû
ñòàíêà.
Ðàñ÷åò íîðìàòèâíîãî
êîëè÷åñòâà îáðàçîâàíèÿ
îáòèðî÷íîé âåòîøè
ïðè îáñëóæèâàíèè
çàòî÷íûõ ñòàíêîâ
ïðîèçâîäèòñÿ
ïî ôîðìóëå:
Íñò=Lñò∙qñò/8∙10-6
(ò/ãîä), ãäå
ãäå Lñò - âðåìÿ
ðàáîòû ãðóïïû
ñòàíêîâ, ÷àñ/ãîä;
qñò - íîðìà
îáðàçîâàíèÿ
âåòîøè çà 8 ÷àñîâ
ðàáî÷åãî âðåìåíè,
ã/8 ÷àñ.
Çàòî÷íûå
ñòàíêè:
Íñò=100∙35/8∙10-6
=0,00043 ò/ãîä.
Ìåòàëëîîáðàáàòûâàþùèå
ñòàíêè:
Íñò=2000∙35/8∙10-6
· 89= 0,00875 ò/ãîä.
Èòîãî: Íñò=
0,0092 ò/ãîä
Ðàñ÷åò íîðìàòèâà
îáðàçîâàíèÿ
ìàñëà èíäóñòðèàëüíîãî
îòðàáîòàííîãî
Íîðìàòèâíîå
êîëè÷åñòâî îòðàáîòàííîãî
èíäóñòðèàëüíîãî
ìàñëà ðàññ÷èòûâàåòñÿ
ïî ôîðìóëå:
Ì=V∙ñ∙k∙n∙0,001 (ò/ãîä), ãäå
ãäå V - îáúåì
ìàñëà, = 7300 ë/ãîä;
ñ - ïëîòíîñòü
èíäóñòðèàëüíîãî
ìàñëà, ñ=0,9 êã/ë;
k - êîýôôèöèåíò
ñëèâà ìàñëà,
(15%);
n - ïåðèîäè÷íîñòü
çàìåíû ìàñëà
â ãîä, 1 ðàç â ãîä.
Ì=7300∙0,9∙0,15∙1∙0,001= 0,987
(ò/ãîä).
Ðàñ÷åò íîðìàòèâà
îáðàçîâàíèÿ
ëîìà ÷åðíûõ ìåòàëëîâ
Äàííûé
âèä îòõîäà îáðàçóåòñÿ
ïðè ðåìîíòå îáîðóäîâàíèÿ,
à òàêæå ïðè èíñòðóìåíòàëüíîé
îáðàáîòêå ìåòàëëîâ.
Ñðåäíåîòðàñëåâîé
óäåëüíûé ïîêàçàòåëü
îáðàçîâàíèÿ
ìåòàëëîîòõîäîâ
(êóñêè, ñòðóæêà,
áðàê) â ìàøèíîñòðîåíèè
ñîñòàâëÿåò 180 êã/ò
èñïîëüçóåìîãî
ìåòàëëà. Ïî äàííûì
ïðîåêòà íà ïðåäïðèÿòèè
ïëàíèðóåòñÿ ðàñõîä
ñòàëè íà ïðîèçâîäñòâåííûå
íóæäû îêîëî 18,0 ò/ãîä.
Êîëè÷åñòâî îáðàçóþùèõñÿ
îòõîäîâ íåñîðòèðîâàííîé
ñòàëè ðàññ÷èòûâàåòñÿ
ïî ôîðìóëå:
Ì = 18,0 õ 180 õ 10
= 3,42 ò/ãîä
Ðàñ÷åò
íîðìàòèâà îáðàçîâàíèÿ
ëîìà öâåòíûõ
ìåòàëëîâ
Íîðìàòèâ
îáðàçîâàíèÿ
ëîìà öâåòíûõ
ìåòàëëîâ âçÿò
ïî ôàêòè÷åñêîìó
ðàñõîäó è ñîñòàâëÿåò
0,024 ò/ãîä.
Ðàñ÷åò
íîðìàòèâà îáðàçîâàíèÿ
àáðàçèâíî-ìåòàëëè÷åñêîé
ïûëè
Êîëè÷åñòâî
àáðàçèâíî-ìåòàëëè÷åñêîé
ïûëè, îáðàçóþùåéñÿ
ïðè ðàáîòå çàòî÷íûõ
è êðóãëîøëèôîâàëüíûõ
ñòàíêîâ è ñîáèðàþùåéñÿ
â áóíêåðå ïûëåóëàâëèâàþùåãî
àïïàðàòà, îïðåäåëÿåòñÿ
ïî ôîðìóëå:
, ò/ãîä
ãäå Ñi - óäåëüíîå
âûäåëåíèå àáðàçèâíî-ìåòàëëè÷åñêîé
ïûëè ïðè ðàáîòå
ñòàíêà i-îãî âèäà,
ã/ñ;
Ti - êîëè÷åñòâî
÷àñîâ ðàáîòû
â ãîä ñòàíêà i-îãî âèäà;
ç - ñòåïåíü
î÷èñòêè â ïûëåóëàâëèâàþùåì
àïïàðàòå (ÖÍ - 15)
Ì=3,6*0,13*2000*0,984 (1-0,984)* 89*10-3=
1,2 ò/ãîä.
Ðàñ÷åò íîðìàòèâà
îáðàçîâàíèÿ
îòõîäîâ àáðàçèâíûõ
èçäåëèé
Ì=
nimi(1-k)*10-3, ò/ãîä
ãäå k - êîýôôèöèåíò
èçíîñà êðóãà,
çíà÷åíèå ïî óìîë÷àíèþ
k = 0,70;
ni - êîëè÷åñòâî
ñòàíêîâ;
mi - ðàñõîä
àáðàçèâà íà 1
ñòàíîê.
Ì = 95,5*89*(1-0,7)*10-3=2,55 ò/ãîä
5.3 Õàðàêòåðèñòèêà
ìåñò õðàíåíèÿ
(íàêîïëåíèÿ) îòõîäîâ,
îáîñíîâàíèå
êîëè÷åñòâà õðàíåíèÿ
îòõîäîâ íà òåððèòîðèè
ïðåäïðèÿòèÿ è
ïåðèîäè÷íîñòü
èõ âûâîçà
Íà òåððèòîðèè
ïðåäïðèÿòèÿ âûäåëÿþò
ñëåäóþùèå îáúåêòû
ðàçìåùåíèÿ îòõîäîâ:
1. Ïëîùàäêà
ñ òâåðäûì ïîêðûòèåì.
2. Ìåòàëëè÷åñêèå
åìêîñòè è êîíòåéíåðû
äëÿ âðåìåííîãî
ðàçìåùåíèÿ îòõîäîâ.
. Ñêëàäû
. Çàêðûòîå
ïîìåùåíèå äëÿ
îòðàáîòàííûõ
ëàìï.
Ïðè îðãàíèçàöèè
ìåñò âðåìåííîãî
õðàíåíèÿ (íàêîïëåíèÿ)
îòõîäîâ ïðèíÿòû
ìåðû ïî îáåñïå÷åíèþ
ýêîëîãè÷åñêîé
áåçîïàñíîñòè.
Îáîðóäîâàíèå
ìåñò âðåìåííîãî
õðàíåíèÿ (íàêîïëåíèÿ)
ïðîâåäåíî ñ ó÷åòîì
êëàññà îïàñíîñòè,
ôèçèêî-õèìè÷åñêèõ
ñâîéñòâ, ðåàêöèîííîé
ñïîñîáíîñòè
îáðàçóþùèõñÿ
îòõîäîâ, à òàêæå
ñ ó÷åòîì òðåáîâàíèé
ñîîòâåòñòâóþùèõ
ÃÎÑÒîâ è ÑÍèÏ.
Öåíòðàëèçîâàííûå
ìåñòà âðåìåííîãî
õðàíåíèÿ (íàêîïëåíèÿ)
îòõîäîâ íà òåððèòîðèè
ïðåäïðèÿòèÿ ïîêàçàíû
íà êàðòå-ñõåìå.
Æèäêèå îòõîäû,
íàïðàâëÿåìûå
íà îáåçâðåæèâàíèå
íà î÷èñòíûå ñîîðóæåíèÿ
ïðîìûøëåííûõ
ñòîêîâ, äî èõ ñáðîñà
íàõîäÿòñÿ â ðàáîòàþùåì
òåõíîëîãè÷åñêîì
îáîðóäîâàíèè.
Îáùàÿ ìàññà
îæèäàåìîãî îáðàçîâàíèÿ
îòõîäîâ îò ïðåäïðèÿòèÿ
ïðåäïîëàãàåòñÿ
ðàâíîé 8,204 ò.
Ïîñêîëüêó
ðàçìåùàåìûå
îòõîäû ïî ñâîåé
ïðèðîäå è ïðèíÿòûõ
ñïîñîáàõ õðàíåíèÿ
ïðàêòè÷åñêè
íå âûäåëÿþò â àòìîñôåðíûé
âîçäóõ âðåäíûõ
âåùåñòâ è íå çàãðÿçíÿþò
ïî÷âó, à òàêæå
ïîäçåìíûå è ïîâåðõíîñòíûå
âîäû, êîëè÷åñòâà
âðåìåííîãî íàêîïëåíèÿ
îòõîäîâ äî èõ
âûâîçà èëè èñïîëüçîâàíèÿ
îïðåäåëåíû èç
ñîîáðàæåíèé
ïîæàðíîé áåçîïàñíîñòè,
ïðàâèë ñîäåðæàíèÿ
òåððèòîðèè, öåëåñîîáðàçíîñòè
ñðîêîâ ðåàëèçàöèè,
òåõíîëîãè÷åñêèõ
âîçìîæíîñòåé
ïåðåðàáàòûâàþùåãî
îáîðóäîâàíèÿ,
â ïðåîáëàäàþùåì
áîëüøèíñòâå
ñëó÷àåâ - âîçìîæíîñòÿìè
òðàíñïîðòà.
Òàáëèöà 12. Ðåàëèçàöèÿ
îòõîäîâ
|
Íàèìåíîâàíèå
îòõîäà
|
Êîä
|
Êîëè÷åñòâî
â ò/ã
|
Íàèìåíîâàíèå
îðãàíèçàöèè,
ãäå ðåàëèçóåòñÿ
îòõîä
|
Àäðåñ
îðãàíèçàöèè
|
|
Îòðàáîòàííûå
ëþìèíåñöåíòíûå
ëàìïû
|
3533010013011
|
0,01995
|
ÎÎÎ
«ÝÊÎÑÂÅÒ»
|
142300 Ìîñêîâñêàÿ
îáë. ã. ×åõîâ Ñèìôåðîïîëüñêîå
øîññå ä. 8
|
|
Îòðàáîòàííîå
ìàñëî èíäóñòðèàëüíîå
|
5410020502033
|
0,987
|
ÎÎÎ
«Ôèðìà ýêñòðåííîãî
ðåàãèðîâàíèÿ
ÕÐË»
|
109316, Ìîñêâà,
óë. Òàëàëèõèíà,
äîì 41, ñòð. 9
|
|
Îáòèðî÷íûé
ìàòåðèàë, çàãðÿçíåííûé
ìàñëàìè (ñîäåðæàíèå
ìàñåë íå ìåíåå
15%)
|
5490270101034
|
1,558375
|
ÎÎÎ
«ÝÊÎÈÍÂÅÑÒ»
|
165125, ã.
Ìîñêâà, óë. Âûñòàâî÷íàÿ,
ä. 25
|
|
Îòõîäû
àáðàçèâíûõ ìàòåðèàëîâ
â âèäå ïûëè è ïîðîøêà
|
3140430411004
|
1,22
|
ÎÎÎ
«Ïëàíåòà-ÝÊλ
|
125414 ã.
Ìîñêâà, à/ÿ 5
|
|
Àáðàçèâíûå
êðóãè îòðàáîòàííûå
|
3140430201995
|
2,55
|
Ïîëèãîí
ÒÁÎ
|
Íîâîìîñêîâñêîå
ø.
|
|
Ëîì
÷åðíûõ ìåòàëëîâ
|
3513010001995
|
3,42
|
ÎÎÎ
«ÒÏÇ-ÂÒÎÐÌÀ»
|
300004 ã.
Òóëà óë. Ìàðàòà,
139
|
|
Ëîì
öâåòíûõ ìåòàëëîâ
|
3513010001995
|
0,024
|
ÎÎÎ
«ÒÏÇ-ÂÒÎÐÌÀ»
|
300004 ã.
Òóëà óë. Ìàðàòà,
139
|
Îáùåå íîðìàòèâíîå
êîëè÷åñòâî îáðàçîâàíèÿ
îòõîäîâ ñîñòàâëÿåò
8,204 ò/ãîä.
Âûâîç ïðîèçâîäèòñÿ
ïî ìåðå çàïîëíåíèÿ
åìêîñòåé äëÿ
íàêîïëåíèÿ
Õàðàêòåðèñòèêà
ìåñò õðàíåíèÿ
(íàêîïëåíèÿ) îòõîäîâ,
îáîñíîâàíèå
íîðìàòèâîâ ïðåäåëüíîãî
íàêîïëåíèÿ îòõîäà
ïðåäñòàâëåíà
â ïðèëîæåíèè ¹2.
5.4 Ñâåäåíèÿ
î âîçìîæíîé àâàðèéíîé
ñèòóàöèè
Êîíòðîëü çà
áåçîïàñíûì îáðàùåíèåì
îòõîäîâ íà ïðåäïðèÿòèè
îñóùåñòâëÿåò
èíæåíåð ïî îõðàíå
îêðóæàþùåé ïðèðîäíîé
ñðåäû.
Äëÿ îáåñïå÷åíèÿ
ïîæàðíîé áåçîïàñíîñòè
ïðè îáðàùåíèè
ñ äðåâåñíûìè
îòõîäàìè è îòðàáîòàííûìè
íåôòåïðîäóêòàìè
íåîáõîäèìî ñîáëþäàòü
ñëåäóþùèå ìåðû:
· êóðåíèå
âîçìîæíî òîëüêî
â ñïåöèàëüíî îòâåäåííûõ
ìåñòàõ;
· âî èçáåæàíèå
ïîâðåæäåíèÿ ëþìèíåñöåíòíûõ
ëàìï íåîáõîäèìî
èñêëþ÷èòü äîñòóï
ïîñòîðîííèõ
ëèö â ìåñòàõ õðàíåíèÿ
èñïîëüçîâàííûõ
ëàìï.
Ñ öåëüþ èñêëþ÷åíèÿ
ïîâðåæäåíèÿ êîëá
îòðàáîòàííûõ
ëþìèíåñöåíòíûõ
ëàìï, õðàíåíèå
ïîñëåäíèõ îñóùåñòâëÿåòñÿ
â èçîëèðîâàííîì
ïîìåùåíèè ìàòåðèàëüíîãî
ñêëàäà â ñïåöèàëüíîì
êîíòåéíåðå ñ
êðûøêîé.  ñëó÷àå
ðàçðóøåíèÿ êîëá
ëàìï íåîáõîäèìî
â ïîìåùåíèè îñóùåñòâèòü
òùàòåëüíóþ óáîðêó
ñ ïðîìûâêîé îãðàæäàþùèõ
êîíñòðóêöèé
ðàñòâîðîì ìàðãàíöîâî-êèñëîãî
êàëèÿ.
Åìêîñòè äëÿ
õðàíåíèÿ îòðàáîòàííîãî
ìàñëà ñíàáæåíû
êðûøêàìè. Ñ öåëüþ
óäàëåíèÿ ïðîëèâîâ
ìàñëà èñïîëüçóåòñÿ
ïåñîê. Êîíòåéíåðû
äëÿ õðàíåíèÿ ïåñêà
óñòàíîâëåíû
â íåïîñðåäñòâåííîé
áëèçîñòè îò åìêîñòåé
õðàíåíèÿ îòõîäîâ
ìàñëà.
Êîíòðîëü çà
ðàçìåùåíèåì
îòõîäîâ â ìåñòàõ
èõ âðåìåííîãî
ñêëàäèðîâàíèÿ
â ïðîèçâîäñòâåííûõ
ïîìåùåíèÿõ îñóùåñòâëÿþò
íåïîñðåäñòâåííûå
ðóêîâîäèòåëè
ðàáîò, ñìåííûå
ìàñòåðà è íà÷àëüíèêè
ïîäðàçäåëåíèé.
Êðîìå âûøåïåðå÷èñëåííûõ
ìåð åæåãîäíî ïîæàðíàÿ
èíñïåêöèÿ ïðîâåðÿåò
ñîîòâåòñòâèå
ïðîèçâîäñòâåííûõ
è âñïîìîãàòåëüíûõ
ïîìåùåíèé íîðìàì
è òðåáîâàíèÿì
ïîæàðíîé áåçîïàñíîñòè.
Àâàðèéíûì ñèòóàöèÿì
ïðè âðåìåííîì
õðàíåíèè îòõîäîâ
ìîãóò áûòü âîçãîðàíèå,
ðàçëèâ æèäêèõ
îòõîäîâ (îòðàáîòàííûå
ìàñëà, êèñëîòà
ñåðíàÿ îòðàáîòàííàÿ),
íàðóøåíèå öåëîñòíîñòè
ëþìèíåñöåíòíûõ
ëàìï.
Ïðè âîçãîðàíèè
òóøåíèå âñåõ
ïåðå÷èñëåííûõ
îòõîäîâ ðåêîìåíäóåòñÿ
ïåíîé, äëÿ ÷åãî
ìåñòà âðåìåííîãî
õðàíåíèÿ òîêñè÷íûõ
îòõîäîâ îáîðóäóþòñÿ
îãíåòóøèòåëÿìè
ÎÕÏ-10 â êîëè÷åñòâå,
ñîîòâåòñòâóþùåì
Ïðàâèëàì ïîæàðíîé
áåçîïàñíîñòè
â Ðîññèéñêîé
Ôåäåðàöèè ÏÏÁ-01-93,
â öåëÿõ ïðåäîòâðàùåíèÿ
âîçãîðàíèÿ ïîäîñíîâû
íå ñëåäóåò õðàíèòü
ïîäîñíîâó âáëèçè
îòîïèòåëüíûõ
ïðèáîðîâ, íå ïîëüçîâàòüñÿ
îòêðûòûì îãíåì.
Äëÿ êóðåíèÿ äîëæíî
áûòü îòâåäåíî
ñïåöèàëüíî îáîðóäîâàííîå
ìåñòî.
Ïðè ðàçðóøåíèè
ëþìèíåñöåíòíûõ
ëàìï èõ îñêîëêè
äîëæíû áûòü ñîáðàíû
â êîíòåéíåð äëÿ
òðàíñïîðòèðîâêè,
à â ñëó÷àå îòäåëåíèÿ
ðòóòè åå íåéòðàëèçàöèÿ
îñóùåñòâëÿåòñÿ
â 2 ñòàäèè:
) ìåõàíè÷åñêàÿ
- ñîáèðàòü êàïëè
ðòóòè ñ ïîìîùüþ
ïèïåòêè, ïðèñîåäèíåííîé
ê ãðóøå èëè âîäîñòðóéíîìó
íàñîñó. Òàê æå
êàïëè ðòóòè ìîæíî
ñìåòàòü ìîêðîé
ùåòêîé èëè ñîáèðàòü
ïðè ïîìîùè ëèñòî÷êîâ
ñòàíèîëÿ, ëèáî
î÷èùåííîé ïëàñòèíêîé
öèíêîâîé æåñòè;
) õèìè÷åñêàÿ
- çàãðÿçíåííóþ
ïîâåðõíîñòü îïðûñêèâàþò
èëè îáìûâàþò
5%-íûì âîäíûì ðàñòâîðîì
ìíîãîñåðíèñòîãî
íàòðèÿ. ×åðåç
8-10 ÷àñîâ çàãðÿçíåííóþ
ðòóòüþ ïîâåðõíîñòü
ïðîìûâàþò âîäîé.
Òàê æå ìîæíî îáðàáàòûâàòü
çàãðÿçíåííóþ
ðòóòüþ ïîâåðõíîñòü
1%-íûì ðàñòâîðîì
KMnO4, ïîäêèñëåííûì
ÍCl.
Ïðè ðàçëèâå
îòðàáîòàííûõ
íåôòåïðîäóêòîâ
ïðèìåíÿþò ñëåäóþùèå
ñðåäñòâà ïîæàðîòóøåíèÿ:
· ðàñïûëåííóþ
âîäó, ïåíó;
· ïðè îáúåìíîì
òóøåíèè: ïîðîøêîâûå
ñîñòàâû, óãëåêèñëûé
ãàç, ñîñòàâû
ÑÆÁ (æèäêîñòíî-áðîìýòèëîâûå),
ïåðåãðåòûé ïàð,
ïåñîê, êîøìó è
äðóãèå.
Áóòûëè ñ ýëåêòðîëèòîì
ñëåäóåò õðàíèòü
â èñïðàâíûõ êîðçèíàõ
èëè îáðåøåòêàõ,
ïåðåíîñèòü òîëüêî
âäâîåì èëè ïåðåâîçèòü
íà ñïåöèàëüíîé
òåëåæêå. Ðàçëèòûå
êèñëîòíûå ðàñòâîðû
íåîáõîäèìî íåìåäëåííî
çàñûïàòü ïåñêîì,
íåéòðàëèçîâàòü
è ëèøü ïîñëå ýòîãî
ïðîèçâîäèòü óáîðêó.
6. Îðãàíèçàöèîííî
- ýêîíîìè÷åñêàÿ
÷àñòü
.1 Ðàñ÷åò åäèíîâðåìåííûõ
çàòðàò
Åäèíîâðåìåííûå
çàòðàòû ñêëàäûâàþòñÿ
èç äâóõ îñíîâíûõ
ñîñòàâëÿþùèõ:
êàïèòàëüíûå
âëîæåíèÿ â îñíîâíûå
ôîíäû ïðèðîäîîõðàííîãî
íàçíà÷åíèÿ;
âëîæåíèÿ â
îáîðîòíûå ñðåäñòâà.
1. Çàòðàòû
íà ïðèîáðåòåíèå
è ìîíòàæ òåõíîëîãè÷åñêîãî,
ïîäúåìíî-òðàíñïîðòíîãî
îáîðóäîâàíèÿ,
ñðåäñòâ êîíòðîëÿ
è óïðàâëåíèÿ ïðîèçâîäñòâåííûìè
ïðîöåññàìè îïðåäåëÿþòñÿ:
Êîá = Êò.îá
+ Êòð.îá + Êêîíòð.,
ãäå Êò.îá.
- êàïèòàëüíûå
âëîæåíèÿ â òåõíîëîãè÷åñêîå
îáîðóäîâàíèå;
Êòð.îá. - êàïèòàëüíûå
âëîæåíèÿ â ïîäúåìíî-òðàíñïîðòíîå
îáîðóäîâàíèå
Êêîíòð -êàïèòàëüíûå
âëîæåíèÿ â ñðåäñòâà
êîíòðîëÿ è óïðàâëåíèÿ
ïðîèçâîäñòâåííûìè
ïðîöåññàìè
Êàïèòàëüíûå
âëîæåíèÿ â î÷èñòíîå
îáîðóäîâàíèå
ìîæíî îïðåäåëèòü
òàê:
Êò.îá. = Öîá.
× Ñï × (1 + 0,5) × (1 + gäîñò + gìîíò),
ãäå Öîá - ñðåäíÿÿ
öåíà ïðèîáðåòåíèÿ
åäèíèöû î÷èñòíîãî
îáîðóäîâàíèÿ,
òûñ. ðóá.;
 öåõ ââåäåíî
ñëåäóþùåå îáîðóäîâàíèå:
Àäñîðáåð 2 øò.,
Öàäñ = 180 òûñ. ðóá.,
âåíòèëÿòîð,
Öâåíò. = 25 òûñ. ðóá.,
,5 - êîýôôèöèåíò
óäîðîæàíèÿ îáîðóäîâàíèÿ
ïðè âñòðàèâàíèè
åãî â ïîòî÷íóþ
ëèíèþ;
Ñï - îáùåå
êîëè÷åñòâî î÷èñòíîãî
îáîðóäîâàíèÿ
â ïðîèçâîäñòâåííîì
ïîäðàçäåëåíèè;
gäîñò - êîýôôèöèåíò,
ó÷èòûâàþùèé
çàòðàòû íà äîñòàâêó
îáîðóäîâàíèÿ
íà ïðåäïðèÿòèå,
ïðèíèìàåòñÿ
gäîñò = 0,1 îò öåíû
ïðèîáðåòåíèÿ
îáîðóäîâàíèÿ;
gìîíò - êîýôôèöèåíò,
ó÷èòûâàþùèé
ìîíòàæ îáîðóäîâàíèÿ
â ïîäðàçäåëåíèè.
 çàâèñèìîñòè
îò ñëîæíîñòè
ìîíòàæà ïðèíèìàåòñÿ
gìîíò = 0,35 îò öåíû
ïðèîáðåòåíèÿ
îáîðóäîâàíèÿ.
Êò.îá. = (25+180)∙3∙(1
+ 0,5) × (1 + 0,1 + 0,35) = 1337,625 òûñ. ðóá.
Êàïèòàëüíûå
âëîæåíèÿ â ïîäúåìíî-òðàíñïîðòíîå
îáîðóäîâàíèå
Êòð.îá. ïðèíèìàþòñÿ
â ðàçìåðå 10% îò Êò.îá:
Êòð.îá = 0,10 × Êò.îá
= 0,10 × 1337,625 = 133,76 òûñ. ðóá.
Êàïèòàëüíûå
âëîæåíèÿ â ñðåäñòâà
êîíòðîëÿ è óïðàâëåíèÿ
ïðèíèìàþòñÿ
â ðàçìåðå 15% îò Êò.îá:
Êêîíòð = 0,15 × Êò.îá
= 0,15 × 1337,625 = 200,64 òûñ. ðóá.
Êîá = 1337,625 + 133,76 +
200,64 = 1672,025 òûñ. ðóá.
2. Çàòðàòû
íà ïðèîáðåòåíèå
íà÷àëüíîãî ôîíäà
òåõíîëîãè÷åñêîé
îñíàñòêè (èíñòðóìåíòà
è ïðèñïîñîáëåíèé) ìîæíî
ïðèíÿòü 20 - 25% îò ñòîèìîñòè
î÷èñòíîãî îáîðóäîâàíèÿ
Êò.îá:
Êò.îñ = 0,22 × Êò.îá
= 0,25∙1337,625 = 294,28 òûñ. ðóá.
3. Çàòðàòû
íà ïðèîáðåòåíèå
íà÷àëüíîãî ôîíäà
ïðîèçâîäñòâåííîãî
è õîçÿéñòâåííîãî
èíâåíòàðÿ (ñòåëëàæè,
êîíòåéíåðû, òàðà) ïðèíèìàþò
â ðàçìåðå ñîîòâåòñòâåííî
3 è 1% îò ñòîèìîñòè
î÷èñòíîãî îáîðóäîâàíèÿ
Êò.îá:
Êïè = 0,03 × Êò.îá
= 0,03 × 1337,625 = 40,1 òûñ. ðóá.
Êõè = 0,01 × Êò.îá
= 0,01 × 1337,625 = 13,4 òûñ. ðóá.
Èòîã ðàñ÷åòà
êàïèòàëüíûõ
âëîæåíèé â îñíîâíûå
ôîíäû ñâîäèì
â òàáëèöó 1. Çäåñü
æå äëÿ äàëüíåéøèõ
ðàñ÷åòîâ ðàññ÷èòûâàåì
ñóììó ãîäîâûõ
àìîðòèçàöèîííûõ
îò÷èñëåíèé.
Âòîðàÿ ñîñòàâëÿþùàÿ
åäèíîâðåìåííûõ
çàòðàò - âëîæåíèÿ
â îáîðîòíûå ñðåäñòâà
- áåðåòñÿ óêðóïíåííî
â ðàçìåðå 6% îò âåëè÷èíû
êàïèòàëüíûõ
âëîæåíèé â îñíîâíûå
ôîíäû Êîô:
Êîñ = 0,06 × Êîô
= 0,06 × 2019,805 = 121,19 òûñ. ðóá.
Òàáëèöà 15. Åäèíîâðåìåííûå
çàòðàòû â ïðîåêòå.
|
Îáúåêòû
âëîæåíèÿ
|
Ñòîèìîñòüòûñ.
ðóá.
|
Óñëîâíîå
îáîçíà÷åíèå
ñòîèìîñòè
|
Ñðåäíÿÿ
íîðìà àìîðòèçàöèè,
%
|
Ãîäîâàÿ
ñóììà àìîðòèçàöèîí.
îò÷èñëåíèé,
òûñ. ðóá.
|
|
1. Îñíîâíûå
ôîíäû
|
2019,809
|
Êîô
|
-
|
-
|
|
1.1. Î÷èñòíîå
îáîðóäîâàíèå
|
1672,025
|
Êîá
|
20
|
334,403
|
|
1.2. Òåõíîëîãè÷åñêàÿ
îñíàñòêà
|
294,28
|
Êò.îñ
|
25
|
73,57
|
|
1.3. Ïðîèçâîäñòâåííûé
èíâåíòàðü
|
40,1
|
Êïè
|
9,1
|
3,649
|
|
1.4. Õîçÿéñòâåííûé
èíâåíòàðü
|
13,4
|
Êõè
|
8,2
|
1,099
|
|
2. Îáîðîòíûå
ñðåäñòâà
|
121,19
|
Êîñ
|
-
|
-
|
|
Èòîãî
åäèíîâðåìåííûå
çàòðàòû
|
2140,995
|
Ê
|
-
|
-
|
.2 Îïðåäåëåíèå
ïîòðåáíîé ÷èñëåííîñòè
ïåðñîíàëà
Ðàñ÷åò ïîòðåáíîé
÷èñëåííîñòè
ïåðñîíàëà îñóùåñòâëÿåòñÿ
ðàçäåëüíî ïî êàòåãîðèÿì:
à) ïðîèçâîäñòâåííûõ
ðàáî÷èõ;
á) âñïîìîãàòåëüíûõ
ðàáî÷èõ;
â) ðóêîâîäèòåëåé
è ñïåöèàëèñòîâ.
Òàáëèöà 16. Ñâåäåíèÿ
î ïåðñîíàëå
|
¹ ï/ï
|
Êàòåãîðèÿ
ðàáîòàþùèõ, äîëæíîñòü,
ñïåöèàëüíîñòü
|
Êîëè÷åñòâî,
÷åë.
|
Ñòðóêòóðà,
%
|
|
1
|
Ïðîèçâîäñòâåííûå
ðàáî÷èå - îïåðàòîð
|
1 1
|
20
|
|
2
|
Âñïîìîãàòåëüíûå
ðàáî÷èå, â ò.÷.
- ñëåñàðè ïî ðåìîíòó
îáîðóäîâàíèÿ;
- äåæóðíûé ýëåêòðîñëåñàðü
|
3 2 1
|
60
|
|
3
|
Ðóêîâîäèòåëè
è ñïåöèàëèñòû,
â ò.÷. - èíæåíåð-òåõíîëîã
|
1 1
|
20
|
|
ÈÒÎÃÎ
|
5
|
100
|
6.3 Ïëàíèðîâàíèå
ôîíäîâ çàðàáîòíîé
ïëàòû
Îïëàòà òðóäà
ìîæåò îñóùåñòâëÿòüñÿ
ïî ñäåëüíîé è
ïîâðåìåííîé ñèñòåìàì.
Ïðèìåì äëÿ
ïðîèçâîäñòâåííûõ
è âñïîìîãàòåëüíûõ
ðàáî÷èõ ïîâðåìåííî-ïðåìèàëüíóþ
ñèñòåìó îïëàòû
òðóäà. Ïëàíîâûé
ôîíä çàðàáîòíîé
ïëàòû âêëþ÷àåò
îñíîâíîé ôîíä
çàðàáîòíîé ïëàòû
è ôîíä äîïîëíèòåëüíîé
çàðàáîòíîé ïëàòû.
Îñíîâíîé ôîíä,
â ñâîþ î÷åðåäü,
âêëþ÷àåò ïðÿìîé
ôîíä è ïðèðàáîòîê.
Ïðè ýòîì ïðÿìîé
ôîíä ïðîèçâîäñòâåííûõ
è âñïîìîãàòåëüíûõ
ðàáî÷èõ â óñëîâèÿõ
ïîâðåìåííîé îïëàòû
òðóäà ðàññ÷èòûâàåòñÿ
ñîîòâåòñòâåííî
ïî ôîðìóëàì:
=
ïð ∙ Ôð.ïð ∙
×ïð,
= âð ∙ Ôð.âð ∙
×âð
ãäå ïð
âð - ñðåäíÿÿ
÷àñîâàÿ ñòàâêà
ïðîèçâîäñòâåííûõ
è âñïîìîãàòåëüíûõ
ðàáî÷èõ ñîîòâåòñòâåííî,
ðóá. (ïð =80 ðóá., âð = 60 ðóá.)
Ôð.ïð, Ôð.âð
-äåéñòâèòåëüíûé
ãîäîâîé ôîíä
âðåìåíè îäíîãî
ðàáî÷åãî, ÷àñ
Ôð = 1830 ÷àñîâ
ïðè 40-÷àñîâîé ðàáî÷åé
íåäåëè;
×ïð, ×âð
- ÷èñëåííîñòü
ïðîèçâîäñòâåííûõ
è âñïîìîãàòåëüíûõ
ðàáî÷èõ, äëÿ âñïîìîãàòåëüíûõ
- ðàçäåëüíî ïî ðåìîíòíîìó
è äåæóðíîìó ïåðñîíàëó,
÷åë.
=
∙ 1830 ∙
1 = 146,4 òûñ. ðóá.
=
∙ 1830 ∙ 2 = 219,6 òûñ.
ðóá.
= ∙ 1830 ∙ 1 = 109,8 òûñ.
ðóá.
Ïëàíîâûé ôîíä
çàðàáîòíîé ïëàòû
ðóêîâîäèòåëåé
è ñïåöèàëèñòîâ
îïðåäåëÿåòñÿ
ïî ïîâðåìåííî-ïðåìèàëüíîé
ñèñòåìå îïëàòû
òðóäà, íî âìåñòî
÷àñîâîé òàðèôíîé
ñòàâêè áåðåòñÿ
ìåñÿ÷íûé îêëàä
ïî øòàòíîìó ðàñïèñàíèþ
äàííîãî ðàáîòíèêà,
à â êà÷åñòâå ãîäîâîãî
ôîíäà âðåìåíè
ñîîòâåòñòâåííî
11,1 ìåñÿöåâ. Ïîýòîìó
ïðÿìûå ôîíäû çàðàáîòíîé
ïëàòû ýòèõ êàòåãîðèé
ïåðñîíàëà áóäóò
ðàññ÷èòûâàòüñÿ
ïî ôîðìóëå:
ÔÇÏ
ãäå
- ñîîòâåòñòâåííî
ìåñÿ÷íûå îêëàäû
ðàáîòàþùèõ (ðóêîâîäèòåëåé
è ñïåöèàëèñòîâ),
ðóá.;
- ñîîòâåòñòâåííî
÷èñëåííîñòü
ðóêîâîäèòåëåé
èëè ñïåöèàëèñòîâ,
÷åë.
ÔÇÏ
= 6000 ∙ 11,1∙ 1 = 66,6 òûñ. ðóá.
Äëÿ ïîëó÷åíèÿ
ôîíäà îñíîâíîé
çàðàáîòíîé ïëàòû
èñïîëüçóåì êîýôôèöèåíò
ïðåìèé - 1,4, à ïëàíîâîãî
ôîíäà - 1,15.
Ðåçóëüòàòû
ðàñ÷åòà ôîíäîâ
çàðàáîòíîé ïëàòû
âñåõ êàòåãîðèé
ïåðñîíàëà ñâîäèì
â òàáë. 3. Ïðè ýòîì
äëÿ îñíîâíûõ
ïðîèçâîäñòâåííûõ
ðàáî÷èõ è äëÿ
âñåãî ïåðñîíàëà
ðàññ÷èòûâàåì
ñðåäíåìåñÿ÷íûå
çàðàáîòàííûå
ïëàòû:
=
ãäå - ñðåäíåìåñÿ÷íàÿ
çàðàáîòàííàÿ
ïëàòà ïðîèçâîäñòâåííîãî
ðàáî÷íåãî èëè
ðàáîòàþùåãî,
ðóá.
ÔÇÏ - ïëàíîâûé
ôîíä çàðàáîòàííîé
ïëàòû ïðîèçâîäñòâåííûõ
ðàáî÷èõ èëè ðàáîòàþùèõ,
ðóá.
× - ñïèñî÷íàÿ
÷èñëåííîñòü
ïðîèçâîäñòâåííûõ
ðàáî÷èõ èëè ðàáîòàþùèõ,
÷åë.
ïð=
= 19642 ðóá.
ðàá.=
= 13326,78 ðóá.
Òàáëèöà 17. Ôîíä
çàðàáîòíîé ïëàòû
ïåðñîíàëà
|
Êàòåãîðèè
ðàáîòàþùèõ
|
Ñïèñî÷íàÿ
÷èñëåííîñòü
÷åë.
|
Ðàçðÿä
ðàáîòàþùèõ
|
Ïðÿìîé
ôîíä çàðàáîòíîé
ïëàòû, òûñ. ðóá.
|
Îñíîâíîé
ôîíä çàðàáîòíîé
ïëàòû òûñ. ðóá.
|
Ïëàíîâûé
ôîíä çàðàáîòíîé
ïëàòû òûñ. ðóá.
|
Ñðåäíå-ìåñÿ÷íàÿ
ïëàòà, ðóá.
|
|
1. Ðàáî÷èå,
âñåãî, â ò.÷.:
|
4
|
-
|
475,8
|
666,12
|
766,038
|
19642
|
|
1.1. Îñíîâíûå
ïðîèçâîäñòâåííûå:
- îïåðàòîð
|
1 1
|
3
|
146,4
|
204,96
|
235,704
|
|
|
1.2. Âñïîìîãàòåëüíûå,
â ò.÷.: - ñëåñàðü
ïî ðåìîíòó îáîðóäîâàíèÿ
- äåæóðíûé ýëåêòðîñëåñàðü
|
3 2 1
|
2 2
|
329,4
219,6 109,8
|
461,16
307,44 153,72
|
530,334
353,556 176,778
|
|
|
2. Ðóêîâîäèòåëè
è ñïåöèàëèñòû,
â ò.÷: - èíæåíåð-òåõíîëîã
|
1 1
|
4
|
66,6
|
93,24
|
107,226
|
|
|
Èòîãî
ïî ðàáîòàþùèì
|
5
|
-
|
-
|
-
|
873,264
|
13326,78
|
6.4.Ðàñ÷åò çàòðàò
íà ïðîèçâîäñòâî
è ðåàëèçàöèþ,
êàëüêóëèðîâàíèå
ñåáåñòîèìîñòè
ïðîäóêöèè
Ðàñ÷åò êàïèòàëüíûõ
âëîæåíèé â îñíîâíûå
ôîíäû è ðàñ÷åò
ïëàíîâûõ ôîíäîâ
çàðàáîòàííîé
ïëàòû èìåþò íå
òîëüêî ñàìîñòîÿòåëüíîå
çíà÷åíèå äëÿ
ôèíàíñîâî-ýêîíîìè÷åñêîé
îöåíêè ïðîåêòà,
íî è äëÿ îïðåäåëåíèÿ
- çàòðàò íà ïðîèçâîäñòâî.
Äëÿ ðåøåíèÿ
äàííûõ âîïðîñîâ
ñîñòàâëÿåì ðÿä
÷àñòíûõ ñìåò:
1) ìåòû ïðÿìûõ
ðàñõîäîâ íà ïðîâåäåíèå
î÷èñòêè;
2) ñìåòó ðàñõîäîâ
íà ñîäåðæàíèå
è ýêñïëóàòàöèþ
îáîðóäîâàíèÿ;
) ñìåòó îáùåïðîèçâîäñòâåííûõ
ðàñõîäîâ;
) ñìåòó îáùåõîçÿéñòâåííûõ
ðàñõîäîâ.
Ñìåòà ïðÿìûõ
çàòðàò
Ñìåòà ïðÿìûõ
ðàñõîäîâ âêëþ÷àåò
òå çàòðàòû, êîòîðûå
ìîæíî íåïîñðåäñòâåííî
îòíåñòè íà ïðîâåäåíèå
î÷èñòêè
Ñòàòüÿ 1. Çàòðàòû
ïî ýòîé ñòàòüå
âêëþ÷àþò çàòðàòû
ïî ìàòåðèàëàì,
èñïîëüçóåìûì
äëÿ íîðìàëüíîãî
ïðîòåêàíèÿ òåõíîëîãè÷åñêîãî
ïðîöåññà. Ïðèíèìàþòñÿ
â ðàçìåðå 5% îò Êîá:
Çìå = 0,05 × Êîá
= 0,05 × 1672,025 = 83,601 òûñ. ðóá.
Ñòàòüÿ 2. Çàòðàòû
ïî ýòîé ñòàòüå
ïðèíèìàåì â ðàçìåðå
20% îò Êîá:
Çêè = 0,2 × Êîá
= 0,2 × 1672,025 = 334,405 òûñ. ðóá.
Ñòàòüÿ 3. Çàòðàòû
íà òåõíîëîãè÷åñêóþ
ýíåðãèþ - â ýíåðãîåìêèõ
ïðîèçâîäñòâàõ
ýòè çàòðàòû çíà÷èòåëüíû
è ìîãóò äîñòèãàòü
äî 10% îò îáùèõ çàòðàò
íà ïðîèçâîäñòâî
ïðîäóêöèè.  ðàñ÷åòå
â êà÷åñòâå ýíåðãîíîñèòåëÿ
ïðèíÿòà ýëåêòðîýíåðãèÿ.
Ðàñ÷åò çàòðàò
íà åå ïðèìåíåíèå
îñóùåñòâëÿåòñÿ
òàê:
Çý = Ñý,
ãäå Ñý - ñòîèìîñòü
ýëåêòðîýíåðãèè,
îòïóñêàåìîé
ïðîìûøëåííûì
ïðåäïðèÿòèÿì,
ðóá.
ãäå Ìó - ñóììàðíàÿ
óñòàíîâî÷íàÿ
ìîùíîñòü ýëåêòðîäâèãàòåëåé
(êÂò),
Ìó = Ìåä.îá.
× SÑïð (Ìåä.îá.
= 60,8 êÂò)
Ê1 - êîýôôèöèåíò
èñïîëüçîâàíèÿ
ýëåêòðîäâèãàòåëåé
ïî âðåìåíè, Ê1
= 0,8;
Ê2 - êîýôôèöèåíò
èñïîëüçîâàíèÿ
ýëåêòðîäâèãàòåëåé
ïî ìîùíîñòè, Ê2=0,7;
Ê3 - êîýôôèöèåíò,
ó÷èòûâàþùèé
ïîòåðè â ñåòè,
Ê3 = 0,95;
Öý - îòïóñêíàÿ
öåíà îäíîãî êÂò/÷
ñèëîâîé ýíåðãèè,
Öý = 4 ðóá.
Fä - äåéñòâèòåëüíûé
ãîäîâîé ôîíä
ðàáî÷åãî âðåìåíè,
Fä = 2920 ÷ = 175200 ìèí.
hçàãð.ñð. - êîýôôèöèåíò
çàãðóçêè îáîðóäîâàíèÿ,
hçàãð.ñð. = 1,0
512585,14 ðóá.
Çý = Ñý =
512585,14 ðóá.=512,585 òûñ. ðóá.
Ñòàòüÿ 4. Âêëþ÷àåò
çàðàáîòíóþ ïëàòó
îñíîâíûõ ïðîèçâîäñòâåííûõ
ðàáî÷èõ. Çî.ç=
ÔÇÏîïð= 204,96 òûñ.
ðóá.
Ñòàòüÿ 5. Âêëþ÷àåò
çàòðàòû ïî äîïîëíèòåëüíîé
çàðàáîòíîé ïëàòå
è ïðèíèìàåòñÿ
â ðàçìåðå 15% îò îñíîâíîé
çàðàáîòíîé ïëàòû
ïðîèçâîäñòâåííûõ
ðàáî÷èõ:
Çäç= 0,15×204,96 = 30,744 òûñ.
ðóá.
Ñòàòüÿ 6. Âêëþ÷àåò
îò÷èñëåíèÿ â
áþäæåò ãîñóäàðñòâà
ïî óñòàíîâëåííûì
çàêîíîäàòåëüñòâîì
íîðìàì íà ñîöèàëüíîå
ñòðàõîâàíèå,
â ïåíñèîííûé
ôîíä, ôîíä çàíÿòîñòè,
íà ìåäèöèíñêîå
ñòðàõîâàíèå.
Íîðìû îò÷èñëåíèé
óñòàíàâëèâàþòñÿ
â ïðîöåíòàõ ê
ñóììå îñíîâíîé
è äîïîëíèòåëüíîé
çàðàáîòíîé ïëàòû
ïåðñîíàëà, ïðèíèìàåì
â ðàçìåðå 32%:
Çñí = 0,32 × (Çîç
+ Çäç) = 0, 32 × (204,96+30,744) = 75,426
òûñ. ðóá.
Ñòàòüÿ 7. Çàòðàòû
ïî ýòîé ñòàòüå
ïðèíèìàþòñÿ
â ðàçìåðå 5% îò ñóììû
ñòàòåé 1 - 6:
Çïðî÷ = 0,05 (Çìâ
+ Çêè + Çý + Çîç
+ Çäç + Çñí) =
0,05× (83,601 + 334,405 + 512,585 + 204,96 + 30,744 + 75,426) = 62,086 òûñ.
ðóá.
Òàáëèöà 18. Ñìåòà
ïðÿìûõ çàòðàò,
òûñ. ðóá.
|
¹ ï/ï
|
Íàèìåíîâàíèå
ñòàòåé çàòðàò
|
Óñëîâíîå
îáîçíà÷åíèå
|
Âåëè÷èíà
|
|
|
|
íà
ãîäîâîé âûïóñê,
òûñ. ðóá.
|
|
1
|
Ìàòåðèàëû
âñïîìîãàòåëüíûå
äëÿ òåõíîëîãè÷åñêèõ
öåëåé
|
Çìâ
|
83,601
|
|
2
|
Ïîêóïíûå
êîìïëåêòóþùèå
èçäåëèÿ
|
Çêè
|
334,405
|
|
3
|
Òîïëèâî
è ýíåðãèÿ äëÿ
òåõíîëîãè÷åñêèõ
öåëåé
|
Çý
|
512,585
|
|
4
|
Îñíîâíàÿ
çàðàáîòíàÿ ïëàòà
ïðîèçâîäñòâåííûõ
ðàáî÷èõ
|
Çîç
|
204,96
|
|
5
|
Äîïîëíèòåëüíàÿ
çàðàáîòíàÿ ïëàòà
ïðîèçâîäñòâåííûõ
ðàáî÷èõ
|
Çäç
|
30,744
|
|
6
|
Ñòðàõîâûå
âçíîñû
|
Çñí
|
75,426
|
|
7
|
Ïðî÷èå
ðàñõîäû
|
Çïðî÷
|
62,086
|
|
Èòîãî
|
-
|
1303,807
|
Òàáëèöà 19. Ñìåòà
ðàñõîäîâ íà ñîäåðæàíèå
è ýêñïëóàòàöèþ
îáîðóäîâàíèÿ
|
¹ ïï
|
Íàèìåíîâàíèå
ñòàòåé
|
Ñóììà
ðàñõîäîâ, òûñ.
ðóá.
|
Óêàçàíèå
äëÿ ðàñ÷åòîâ
|
|
1
|
Àìîðòèçàöèÿ
ïðîèçâîäñòâåííîãî
îáîðóäîâàíèÿ,
òðàíñïîðòíûõ
ñðåäñòâ è öåííîãî
èíñòðóìåíòà
|
407,975
|
Òàáë.
1
|
|
2
|
Îò÷èñëåíèÿ
â ðåìîíòíûé ôîíä
|
100,32
|
0,06 îò
Êîá
|
|
3
|
Âîçìåùåíèå
èçíîñà ìàëîöåííûõ
è áûñòðîèçíàøèâàþùèõñÿ
ïðåäìåòîâ è èíñòðóìåíòîâ
|
33,44
|
0,02 îò
Êîá
|
|
4
|
Çàðàáîòíàÿ
ïëàòà ðåìîíòíîãî
ïåðñîíàëà
|
353,556
|
Òàáë.3
|
|
5
|
Ñòðàõîâûå
âçíîñû
|
113,138
|
|
|
6
|
Ïðî÷èå
ðàñõîäû
|
5,042
|
|
|
Èòîãî
|
1013,471
|
Sîá
|
Ñòàòüÿ 1. Çàòðàòû
ïî ýòîé ñòàòüå
ðàññ÷èòàíû íàìè
ðàíåå â òàáë. 1 ïî
ýëåìåíòó îñíîâíûõ
ôîíäîâ: îáîðóäîâàíèå
è òåõíîëîãè÷åñêàÿ
îñíàñòêà.
Ñòàòüÿ 2. Îò÷èñëåíèÿ
â ðåìîíòíûé ôîíä
ðàññ÷èòûâàþòñÿ
ïî íîðìàòèâó
â 6% îò ñóììàðíîé
ñòîèìîñòè îáîðóäîâàíèÿ.
Êîá∙0,06 = 1672,025 ∙0,06
= 100,32 òûñ. ðóá.
Ñòàòüÿ 3. Ðàñõîäû
ïî âîçìåùåíèþ
èçíîñà ìàëîöåííûõ
è áûñòðîèçíàøèâàþùèõñÿ
èíñòðóìåíòîâ
ïëàíèðóþòñÿ â
ðàçìåðå 2-3% îò ñóììàðíîé
ñòîèìîñòè îáîðóäîâàíèÿ.
Êîá∙0,02 = 1672,025∙0,02
= 33,44 òûñ. ðóá.
Ñòàòüÿ 4. Âêëþ÷àåò
ãîäîâûå çàòðàòû
íà îïëàòó òðóäà
ðåìîíòíîãî ïåðñîíàëà.
Ñòàòüÿ 5. Âêëþ÷àåò
íà÷èñëåíèÿ íà
çàðàáîòíóþ ïëàòó
ðåìîíòíîãî ïåðñîíàëà,
ïðîèçâîäèìûå
äëÿ äàëüíåéøåãî
îò÷èñëåíèÿ â
áþäæåò ãîñóäàðñòâà
íà ñîöèàëüíûå
íóæäû. Íîðìàòèâ
îò÷èñëåíèé ïðèíèìàåòñÿ
â 32%
,32∙ÔÇÏâñðåì
= 0,32∙353,556 = 113,138 òûñ. ðóá.
Ñòàòüÿ 6. Âêëþ÷àåò
ïðî÷èå, íå ó÷òåííûå
ðàíåå ðàñõîäû,
ñâÿçàííûå ðàáîòîé
îáîðóäîâàíèÿ.
Ïðèíèìàþòñÿ
â ðàçìåðå 0,5% îò ñóììû
ñòàòåé 1-5.
,005∙(407,975+100,32+33,44+353,556 +113,138) = 5.042 òûñ.
ðóá.
Òàáëèöà 20. Ñìåòà
îáùåïðîèçâîäñòâåííûõ
ðàñõîäîâ
|
¹ ïï
|
Íàèìåíîâàíèå
ñòàòüè
|
Ñóììà
ðàñõîäîâ, òûñ.
ðóá.
|
Óêàçàíèå
ðàñ÷åòîâ
|
|
1
|
Àìîðòèçàöèÿ
ïðîèçâîäñòâåííîãî
è õîçÿéñòâåííîãî
èíâåíòàðÿ
|
4,748
|
Òàáë.
1
|
|
2
|
Çàðàáîòíàÿ
ïëàòà âñïîìîãàòåëüíûõ
ðàáî÷èõ (êðîìå
ðåìîíòíîãî ïåðñîíàëà),
ðóêîâîäèòåëåé
è ñïåöèàëèñòîâ
|
284,004
|
Òàáë.3
|
|
3
|
Ñòðàõîâûå
âçíîñû
|
90,881
|
32% îò
ñò. 2
|
|
4
|
Ðàñõîäû
ïî îõðàíå òðóäà,
òåõíèêå áåçîïàñíîñòè
è ïðîìûøëåííîé
ñàíèòàðèè
|
26,198
|
3% îò
ÔÇÏïë ðàá
|
|
5
|
Ïðî÷èå
îáùåïðîèçâîäñòâåííûå
ðàñõîäû
|
28,408
|
7% îò
ñóììû ñòàòåé
1-4
|
|
Èòîãî
|
434,239
|
Sîá.ïð.
|
Ñìåòà îáùåõîçÿéñòâåííûõ
ðàñõîäîâ
Âêëþ÷àåò ñîâîêóïíîñòü
ðàñõîäîâ ïî îðãàíèçàöèè
è óïðàâëåíèþ
ïðåäïðèÿòèåì.
Ïðèìåì ñóììàðíûå
çàòðàòû ïî ýòîé
ñìåòå Sîá.õ ðàâíûìè
ðàçìåðó äâóõ
ïëàíîâûõ ôîíäîâ
îñíîâíîé çàðàáîòíîé
ïëàòû îñíîâíûõ
ïðîèçâîäñòâåííûõ
ðàáî÷èõ ïîäðàçäåëåíèÿ.
Sîá.õ = 2∙ÔÇÏïîïð.ðàá.
= 2∙235,704= 471,408 òûñ. ðóá.
.5 Êàëüêóëÿöèÿ
ñåáåñòîèìîñòè
ïðîäóêöèè
Òàáëèöà 21. Êàëüêóëÿöèÿ
ñåáåñòîèìîñòè
ïðîäóêöèè
|
¹ ïï
|
Íàèìåíîâàíèå
ñòàòåé çàòðàò
|
Óñë.
îáçí.
|
Âåëè÷èíà
|
|
|
|
íà
îáùåå êîë-âî, òûñ.
ðóá.
|
|
1
|
Ìàòåðèàëû
âñïîìîãàòåëüíûå
äëÿ òåõíîëîãè÷åñêèõ
öåëåé
|
Çìâ
|
83,601
|
|
2
|
Ïîêóïíûå
êîìïëåêòóþùèå
èçäåëèÿ è ïîëóôàáðèêàòû
|
Çêîì
|
334,405
|
|
3
|
Ýíåðãèÿ
äëÿ òåõíîëîãè÷åñêèõ
öåëåé
|
Çý
|
512,585
|
|
4
|
Îñíîâíàÿ
çàðàáîòíàÿ ïëàòà
ïðîèçâîäñòâåííûõ
ðàáî÷èõ
|
Çîç
|
204,96
|
|
5
|
Äîïîëíèòåëüíàÿ
çàðàáîòíàÿ ïëàòà
ïðîèçâîäñòâåííûõ
ðàáî÷èõ
|
30,744
|
|
6
|
Ñòðàõîâûå
âçíîñû
|
Çñí
|
75,426
|
|
7
|
Ïðî÷èå
ðàñõîäû
|
Çïð
|
62,086
|
|
8
|
Ðàñõîäû
íà ñîäåðæàíèå
è ýêñïëóàòàöèþ
îáîðóäîâàíèÿ
|
Çîá
|
1013,471
|
|
9
|
Îáùåïðîèçâîäñòâåííûå
ðàñõîäû
|
Çîá.ïð.
|
434,239
|
|
ÈÒÎÃÎ
îáùåïðîèçâîäñòâåííàÿ
(öåõîâàÿ) ñåáåñòîèìîñòü
|
2751,517
|
|
10
|
Îáùåõîçÿéñòâåííûå
ðàñõîäû
|
Çîá.õ.
|
471,408
|
|
ÈÒÎÃÎ
îáùåõîçÿéñòâåííàÿ
(ïðîèçâîäñòâåííàÿ)
ñåáåñòîèìîñòü
|
3222,925
|
|
11
|
Âíåïðîèçâîäñòâåííûå
ðàñõîäû (3% îò Óï.1-10)
|
Çâí
|
96,688
|
|
12
|
Ïîëíàÿ
ñåáåñòîèìîñòü
|
Ñï
|
3319,613
|
.6 Ïðîâåðêà
ïðàâèëüíîñòè
ïîëó÷åííûõ êàëüêóëÿöèé
ñåáåñòîèìîñòè
ïðîäóêòà
Òàáëèöà 22. Ñìåòà
çàòðàò íà ïðîèçâîäñòâî
è ðåàëèçàöèþ
ïðîäóêòà.
|
Íàèìåíîâàíèå
ñìåòû
|
Ñóììà
çàòðàò, òûñ. ðóá.
|
|
1. Ñìåòà
ïðÿìûõ ðàñõîäîâ
|
1303,807
|
|
2. Ñìåòà
ðàñõîäîâ íà ñîäåðæàíèå
è ýêñïëóàòàöèþ
îáîðóäîâàíèÿ
|
1013,471
|
|
3. Ñìåòà
îáùåïðîèçâîäñòâåííûõ
ðàñõîäîâ
|
434,239
|
|
4. Ñìåòà
îáùåõîçÿéñòâåííûõ
ðàñõîäîâ
|
471,408
|
|
5. Ñìåòà
âíåïðîèçâîäñòâåííûõ
ðàñõîäîâ
|
96,688
|
|
Èòîãî
çàòðàò íà ïðîèçâîäñòâî
è ðåàëèçàöèþ
ïðîäóêöèè ïî ïîäðàçäåëåíèþ
|
3319,613
|
.7 Ôèíàíñîâî-ýêîíîìè÷åñêàÿ
îöåíêà ïðîåêòà
Îïðåäåëèì îáúåì
òîâàðíîé ïðîäóêöèè
ÎÒ = Ç + Ïðí,
ãäå Ç - èòîãî
çàòðàò íà ïðîèçâîäñòâî
è ðåàëèçàöèþ
ïðîäóêöèè ïî ïîäðàçäåëåíèþ,
òûñ. ðóá.;
Ïðí - íîðìàòèâíàÿ
ïðèáûëü íà åäèíèöó
ïðîäóêöèè, òûñ.
ðóá. Ïðí îïðåäåëÿåòñÿ
èñõîäÿ èç íîðìàòèâíîãî
óðîâíÿ ðåíòàáåëüíîñòè
Rí = 30%, ò.å.
Ïðí = Ç∙ Rí/100
Ïðí = 3319,613∙ 30/100 =
995,884 òûñ. ðóá.
ÎÒ = 3319,613 + 995,884 = 4315,497 òûñ.
ðóá.
Îïðåäåëèì áàëàíñîâóþ
ïðèáûëü â ïðîåêòèðóåìîì
ïîäðàçäåëåíèè:
Ïðá = ÎÒ - Ç -
Í, ãäå
Í - ñóììà íàëîãîâ,
îòíîñèìûõ íà
ôèíàíñîâûå ðåçóëüòàòû,
òûñ. ðóá.
Ê íàëîãàì,
óìåíüøàþùèì
ôèíàíñîâûé ðåçóëüòàò
îò îñíîâíîãî
âèäà äåÿòåëüíîñòè,
îòíîñÿòñÿ íàëîãè
íà èìóùåñòâî.
Ñóììà íàëîãà
íà èìóùåñòâî
èñ÷èñëÿåòñÿ
ïî ôîðìóëå:
, ãäå
Ê - åäèíîâðåìåííûå
çàòðàòû â ñîçäàíèå
èìóùåñòâà ïðåäïðèÿòèÿ,
òûñ. ðóá.
Ñí - ñòàâêà
íàëîãà íà èìóùåñòâî,
%. Ñí = 2,2%.
Íè = 2140,995∙ 0,022 = 47,102 òûñ.
ðóá.
Ïðá = 4315,497
- 3319,613 - 47,102 = 948,782 òûñ. ðóá.
Îïðåäåëÿåì
íàëîãîîáëàãàåìóþ
ïðèáûëü:
Ïðí = Ïðá
- Îðô,
ãäå Îðô
- îò÷èñëåíèÿ â
ðåçåðâíûé ôîíä.
Ïðèíèìàþòñÿ
íà óðîâíå 2% îò åäèíîâðåìåííûõ
çàòðàò Ê.
Îðô = 0,02∙2140,995
= 42,82 òûñ. ðóá.
Ïðí = 948,782 -
42,82 = 905,962 òûñ. ðóá.
Îïðåäåëèì
÷èñòóþ ïðèáûëü,
îñòàþùóþñÿ â
ðàñïîðÿæåíèè
ïðåäïðèÿòèÿ:
Ï÷ = Ïðá
- Íïð - ÏË,
ãäå Íïð
- íàëîã íà ïðèáûëü,
ðóá., ïðèíèìàåì
Íïð = 20% îò ïðèáûëè
äî íàëîãîîáëîæåíèÿ;
ÏË - ïðî÷èå
ïëàòåæè: ÷àñòü
ìåñòíûõ íàëîãîâ,
íå ó÷òåííûõ ðàíåå,
íàëîã íà äîõîäû
ïî öåííûì áóìàãàì,
îò äîëåâîãî ó÷àñòèÿ
â ñîâìåñòíûõ
ïðåäïðèÿòèÿõ,
ôèíàíñîâûå ñàíêöèè
(ïåíè, ñàíêöèè
íàëîãîâûì îðãàíàì
è ò.ä.). Â äàííîé
ðàáîòå ïðèíèìàþòñÿ
â ðàçìåðå 10% îò áàëàíñîâîé
ïðèáûëè.
Íïð = 0,20∙Ïðá
Íïð = 0,20∙948,782
= 189,756 òûñ. ðóá.
ÏË = 0,1∙Ïðá
ÏË = 0,1∙948,782 = 94,878 òûñ.
ðóá.
Ï÷ = 948,782 -
189,756 - 94,878 = 664,148 òûñ. ðóá.
×èñòàÿ
ïðèáûëü äîëæíà
áûòü íàïðàâëåíà
íàìè:
à) îáÿçàòåëüíî
â ðåçåðâíûé ôîíä
â óñòàíîâëåííîì
ðàçìåðå,
á) íà âîçìåùåíèå
êàïèòàëüíûõ
âëîæåíèé 70% ïðèáûëè,
îñòàþùåéñÿ â
ðàñïîðÿæåíèè
ïðîåêòèðóåìîãî
ïîäðàçäåëåíèÿ.
Ïðîåêò ñ÷èòàåòñÿ
ýôôåêòèâíûì
è çàñëóæèâàþùèì
âíèìàíèÿ èíâåñòîðîâ,
åñëè ñðîê âîçìåùåíèÿ
åäèíîâðåìåííûõ
çàòðàò íå ïðåâûøàåò
3-4 ãîäà.
6.8 Ðàñ÷åò ñðîêà
âîçìåùåíèÿ åäèíîâðåìåííûõ
çàòðàò
Òàáëèöà 23. Ðàñ÷åò
ñðîêà âîçìåùåíèÿ
åäèíîâðåìåííûõ
çàòðàò
|
Ïîêàçàòåëè
|
Åä. èçìåð.
|
Óñë.
îáîç.
|
Ãîäû
ðàñ÷åòíîãî ïåðèîäà
|
|
|
|
2013
|
2014
|
2015
|
|
1. Åäèíîâðåìåííûå
çàòðàòû
|
òûñ.
ðóá.
|
Ê
|
2140,995
|
-
|
-
|
|
2. Ïðèáûëü,
íàïðàâëÿåìàÿ
íà âîçìåùåíèå
åäèíîâðåìåííûõ
çàòðàò
|
òûñ.
ðóá.
|
Ïðâîçì
|
-
|
464,904
|
464,904
|
|
3. Àìîðòèçàöèîííûå
îò÷èñëåíèÿ
|
òûñ.
ðóá.
|
À0
|
-
|
412,7
|
412,7
|
|
4. Èòîãî
ñóììà, íàïðàâëåííàÿ
íà âîçìåùåíèå
åäèíîâðåìåííûõ
çàòðàò
|
òûñ.
ðóá.
|
Ïðâîçì+À0
|
-
|
877,604
|
877,604
|
|
5. Òî
æå íàðàñòàþùèì
èòîãîì
|
òûñ.
ðóá.
|
|
-
|
877,604
|
1755,208
|
|
6. Ïðåâûøåíèå
ñðåäñòâ, íàïðàâëÿåìûõ
íà âîçìåùåíèå
åäèíîâðåìåííûõ
çàòðàò, íàä åäèíîâðåìåííûìè
çàòðàòàìè
|
òûñ.
ðóá.
|
|
-2140,995
|
-1263,391
|
491,817
|
Ñðîê âîçâðàùåíèÿ
åäèíîâðåìåííûõ
çàòðàò ñîîòâåòñòâóåò
òîìó ãîäó ðàñ÷åòíîãî
ïåðèîäà, â êîòîðîì
â ñòðîêå 6 ïîÿâèòñÿ
ïîëîæèòåëüíàÿ
âåëè÷èíà, ò.å.
ïðîèçîéäåò ïîëíîå
ïîãàøåíèå âëîæåííûõ
â ïåðâîì ãîäó ðàñ÷åòíîãî
ïåðèîäà èíâåñòèöèé
çà ñ÷åò ïðèáûëè
è àìîðòèçàöèîííûõ
îò÷èñëåíèé. Â
äàííîì ïðîåêòå
âîçìåùåíèå åäèíîâðåìåííûõ
çàòðàò ïðîèçîéäåò
â òðåòèé ãîä. Ïîýòîìó
ïðîåêò ñ÷èòàåòñÿ
ýôôåêòèâíûì.
.9 Óêðóïíåííàÿ
îöåíêà ýêîëîãè÷åñêîãî
óùåðáà, íàíîñèìîãî
àòìîñôåðå
Ðàñ÷åò ïðåäîòâðàù¸ííîãî
óùåðáà îò ïðîâåäåíèÿ
ìåðîïðèÿòèé ïî
ñíèæåíèþ âûáðîñîâ
â àòìîñôåðó
1. Ýêîíîìè÷åñêèé
óùåðá îò çàãðÿçíåíèÿ
àòìîñôåðû àáðàçèâíîé
ïûëüþ (äî ïðîâåäåíèÿ
ìåðîïðèÿòèé).
Âàëîâûé ýêîíîìè÷åñêèé
óùåðá îò çàãðÿçíåíèÿ
àòìîñôåðû àáðàçèâíîé
ïûëüþ ðàññ÷èòûâàåòñÿ
ïî ñëåäóþùåé
ôîðìóëå:
,
ãäå Y - îöåíêà
óùåðáà (ðóá./ãîä);
ã - ìíîæèòåëü,
÷èñëåííîå çíà÷åíèå
êîòîðîãî ðàâíî
240 (ðóá./óñë. ò.)
ó - âåëè÷èíà,
çíà÷åíèå êîòîðîé
ðàâíî 4, (áåçðàçìåðíàÿ);-
âåëè÷èíà, îïðåäåëÿåìàÿ
ïî ôîðìóëå (áåçðàçìåðíàÿ);-
ïðèâåäåííàÿ ìàññà
ãîäîâîãî âûáðîñà
çàãðÿçíåíèé
èç èñòî÷íèêà,
âåëè÷èíà êîòîðîé
îïðåäåëÿåòñÿ
ïî ôîðìóëå (óñë.
ò/ãîä):
Ì =
,
ãäå Ài - ïîêàçàòåëü
îòíîñèòåëüíîé
àãðåññèâíîñòè
ïðèìåñè i-ãî âèäà, óñë.
ò/ò.
mi - ìàññà ãîäîâîãî
âûáðîñà ïðèìåñè
i-ãî âèäà
â àòìîñôåðó, ò/ãîä;
Äëÿ àáðàçèâíîé
ïûëè âåëè÷èíà
ïîêàçàòåëÿ îòíîñèòåëüíîé
àãðåññèâíîñòè
ðàâíà 25 óñë. ò./ò.
Ìàññà ãîäîâîãî
âûáðîñà àáðàçèâíîé
ïûëè èç èñòî÷íèêà
¹0309 ñîñòàâëÿåò
m=3,3840 ò/ãîä
Ì=25∙3,3840 = 84,6 óñë. ò/ãîä.
Ïîïðàâêà íà
ïîäúåì ôàêåëà
âûáðîñà ïðè ðàçíîñòè
òåìïåðàòóð ÄÒ=145îÑ:
ö=1+ ÄÒ/75 îÑ,
ö=1+ 145/75=2,9.
Ïîïðàâêó íà
õàðàêòåð ðàññåèâàíèÿ
ðàññ÷èòûâàåì
ïî ôîðìóëå:
ƒ=[100/(100+ ö·h)]∙4/(1+U),
U - ñðåäíåãîäîâîå
çíà÷åíèå ìîäóëÿ
ñêîðîñòè âåòðà
íà óðîâíå ôëþãåðà,
U = 3 ì/ñ, h=25 ì.
ƒ=[100/(100+ 2,9·25)]∙4/(1+3)=0,58.
Âåëè÷èíà ýêîëîãè÷åñêîãî
óùåðáà îò çàãðÿçíåíèÿ
àòìîñôåðû ñîñòàâèò:
Ỹàòì.áàç=240∙4∙0,58∙84,6=
47105,28 ðóá./ãîä.
. Ýêîíîìè÷åñêèé
óùåðá îò çàãðÿçíåíèÿ
àòìîñôåðû àáðàçèâíîé
ïûëüþ (ïîñëå ïðîâåäåíèÿ
ìåðîïðèÿòèé).
Ìàññà ãîäîâîãî
âûáðîñà àáðàçèâíîé
ïûëè îò èñòî÷íèêà
¹0309 (ïîñëå ïðîâåäåíèÿ
ìåðîïðèÿòèé) ñîñòàâëÿåò
mi=0,054 ò/ãîä
Ì=25∙0,054 = 1,35 óñë. ò/ãîä.
Âåëè÷èíà ýêîëîãè÷åñêîãî
óùåðáà îò çàãðÿçíåíèÿ
âîçäóøíîãî áàññåéíà
ñîñòàâèò:
Ỹàòì.=240∙4∙0,58∙1,35=751,68
ðóá./ãîä.
. Ïðåäîòâðàùåííûé
óùåðá.
Ỹ= Ỹàòì.áàç
- Ỹàòì.,
Ỹ=47105,28 - 751,68 = 46353,60 ðóá./ãîä.
Âûâîä. Ïðîâåäåííûé
àíàëèç ïîêàçàë,
÷òî âíåäðåíèå
òåõíîëîãèè î÷èñòêè
îòõîäÿùèõ ãàçîâ
îò àáðàçèâíîé
ïûëè ýêîíîìè÷åñêè
öåëåñîîáðàçåí.
|
Íàèìåíîâàíèå
çàãðÿçíÿþùåãî
âåùåñòâà
|
Ïðèâåäåííàÿ
ìàññà ãîäîâîãî
âûáðîñà Ì, óñë.
ò/ãîä
|
Óùåðá
îò çàãðÿçíåíèÿ
àòìîñôåðû Ó, òûñ.
ðóá.
|
Ïðåäîòâðàùåííûé
óùåðá ∆Ó, òûñ.
ðóá.
|
|
äî ìåðîïðèÿòèé
|
ïîñëå
ìåðîïðèÿòèé
|
äî ìåðîïðèÿòèé
|
ïîñëå
ìåðîïðèÿòèé
|
|
|
Öèêëîãåêñàíîí
|
33840
|
0,054
|
47105,28
|
751,68
|
46353,60
|
Âûâîä.
Ïðîâåäåííûé
àíàëèç ïîêàçàë,
÷òî âíåäðåíèå
óñîâåðøåíñòâîâàííîé
òåõíîëîãèè î÷èñòêè
îòõîäÿùèõ ãàçîâ,
çàãðÿçíåííûõ
àáðàçèâíîé è
ìåòàëëè÷åñêîé
ïûëüþ, ýêîíîìè÷åñêè
öåëåñîîáðàçíî.
6.10 Îïðåäåëåíèå
ïðåäîòâðàùàåìîãî
óùåðáà â ðåçóëüòàòå
ñíèæåíèÿ çàãðÿçíåíèé
âîäîåìîâ
Ýêîíîìè÷åñêàÿ
îöåíêà ãîäîâîãî
óùåðáà îò ñáðîñà
çàãðÿçíÿþùèõ
ïðèìåñåé â ð. Òóëèöà
îïðåäåëÿåòñÿ
ïî ôîðìóëå:
Ó=ó∙ó∙Ì, òûñ.
ðóá.
ó - óäåëüíûé
óùåðá, ïðè÷èíÿåìûé
íàðîäíîìó õîçÿéñòâó
ñáðîñîì â âîäîåìû
îäíîé óñëîâíîé
òîííû çàãðÿçíÿþùèõ
âåùåñòâ, ðàâíî
400 ðóá./óñë. ò;
ó - ïîêàçàòåëü
îòíîñèòåëüíîé
îïàñíîñòè çàãðÿçíåíèÿ
âîäîåìîâ, ðàâíî
0,12;
Ì - ïðèâåäåííàÿ
ìàññà ãîäîâîãî
ñáðîñà ïðèìåñåé
äàííûì èñòî÷íèêîì
â ð. Òóëèöà, óñë.
ò/ãîä, îïðåäåëÿåòñÿ
ïî ôîðìóëå:
Ì=ÓÀi∙mi, óñë.
ò/ãîä
Ài - ïîêàçàòåëü
îòíîñèòåëüíîé
îïàñíîñòè ñáðîñà
i-òîãî
âåùåñòâà â âîäîåì,
óñò. ò/ò.
Ài=1/ÏÄÊð
mi - îáùàÿ ìàññà
ãîäîâîãî ñáðîñà
i-òûì èñòî÷íèêîì.
Ðåçóëüòàòû
ðàñ÷åòà ñâåäåíû
â òàáëèöó 24.
Òàáëèöà 24. Ðàñ÷åò
ïðèâåäåííîé ìàññû
ãîäîâîãî ñáðîñà
ïðèìåñåé.
|
Çàãðÿçíÿþùèå
âåùåñòâà
|
Êîíöåíòðàöèÿ
çàãðÿçíåíèé,
ìã/ë
|
Îáùàÿ
ìàññà ãîäîâîãî
ñáðîñà ïðèìåñåé,
ò/ãîä
|
Ïîêàçàòåëü
îòíîñèòåëüíîé
îïàñíîñòè ñáðîñà
|
Ïðèâåäåííàÿ
ìàññà ãîäîâîãî
ñáðîñà ïðèìåñåé
|
|
Äî î÷èñòêè
|
Ïîñëå
î÷èñòêè
|
Áåç
î÷èñòêè
|
Ñ î÷èñòêîé
|
|
Áåç
î÷èñòêè
|
Ñ î÷èñòêîé
|
|
Ïðîèçâîäñòâåííûå
ñòîêè V=464,28 òûñ. ì3/ãîä
|
|
Æåëåçî
|
0,58
|
0,09
|
1,925
|
0,17
|
10
|
19,25
|
1,7
|
|
Ñóëüôàòû
|
118,0
|
5,9
|
0,018
|
0,017
|
100
|
1,8
|
1,7
|
|
Ìåäü
|
0,004
|
0,0002
|
0,02
|
0,0017
|
1000
|
20
|
1,7
|
|
Öèíê
|
0,016
|
0,0008
|
0,22
|
0,017
|
100
|
22
|
1,7
|
|
Íèòðèòû
|
0,3
|
0,015
|
0,6
|
0,087
|
20
|
12
|
1,74
|
|
Õðîì
6+
|
0,134
|
0,0067
|
0,04
|
0,035
|
50
|
2
|
1,75
|
|
Âñåãî:
|
77,05
|
10,29
|
1. Êîëè÷åñòâî
ïîñòóïàþùèõ
â âîäîõîçÿéñòâåííûé
ó÷àñòîê çàãðÿçíÿþùèõ
ïðèìåñåé i-ãî âèäà çàâèñèò
îò îáúåìà ãîäîâîãî
ñáðîñà ñòî÷íûõ
âîä èñòî÷íèêîì
(òûñ. ì3/ãîä),
êîíöåíòðàöèè
i-ãî âåùåñòâà
â ñòî÷íûõ âîäàõ
qij (ã/ë), êîëè÷åñòâà
è ñîñòàâà èñòî÷íèêîâ
Jøò (1,… j,… nøò):
äî ìåðîïðèÿòèé:
0,016·464,28=7,43 êã/ãîä
= 0,004·464,28=1,86 êã/ãîä
0,58·464,28=269,28 êã/ãîä
0,134·464,28=62,21 êã/ãîä
0,3·464,28=139,284 êã/ãîä
118·464,28=54785 êã/ãîä
ïîñëå ìåðîïðèÿòèé:
0,0008·464,28=0,37 êã/ãîä
= 0,0002·464,28=0,093 êã/ãîä
0,09·464,28=41,79 êã/ãîä
0,0067·464,28= 3,11 êã/ãîä
0,015·464,28=6,96 êã/ãîä
5,9·464,28=2739,25 êã/ãîä
2. Ïîêàçàòåëü
îòíîñèòåëüíîé
àãðåññèâíîñòè
ðàññ÷èòûâàåòñÿ
ïî ôîðìóëå:
3. Ñ ó÷åòîì
ïîêàçàòåëåé
îòíîñèòåëüíîé
àãðåññèâíîñòè
ïðèâåäåííàÿ
ìàññà çàãðÿçíÿþùèõ
âåùåñòâ â ãîäîâîì
îáúåìå ñòî÷íûõ
âîä ìîæåò áûòü
ïðèâåäåíà â óñëîâíûõ
òîííàõ êàê:
,
ãäå i - ìàññà
ïðèìåñåé i-ãî âèäà, ïîñòóïàþùèõ
â âîäîåìû.
äî ìåðîïðèÿòèé:
ÌZn =
7,43·100 = 743 óñë. ò/ãîä
MCu = 1000·1,86 = 1860 óñë.
ò/ãîä
MFe = 10·269,28 = 2692,8 óñë.
ò/ãîä
MCr6+ = 1000·62,21 = 62210 óñë. ò/ãîä
Míèòðèòû. = 12,5·139,284 = 1741,05 óñë.
ò/ãîä
Ìñóëüôàòû
= 0,01·54785 = 547,85 óñë. ò/ãîä
Ñóììà ñáðîñîâ
ñîñòàâëÿåò
69274,24 óñë. ò/ãîä
ïîñëå ìåðîïðèÿòèé:
ÌZn =
0,37·100 = 37 óñë. ò/ãîä
MCu = 1000·0,093 = 93 óñë.
ò/ãîä
MFe = 10·41,79 = 417,9 óñë.
ò/ãîä
MCr6+ = 1000·3,11 = 3110 óñë. ò/ãîä
Míèòðèòû. = 12,5·6,96 = 87 óñë. ò/ãîä
Ìñóëüôàòû
= 0,01·2739,25 = 27,39 óñë. ò/ãîä
Ñóììà ñáðîñîâ
ñîñòàâëÿåò
3772,29 óñë. ò/ãîä
Ïðåäîòâðàùåííûé
óùåðá îò ñíèæåíèÿ
ñáðîñà çàãðÿçíÿþùèõ
ïðèìåñåé â âîäíûå
èñòî÷íèêè ñîñòàâèò:
Ó=ó∙ó∙(Ì1-Ì2),
òûñ. ðóá.
Ó=400∙0,12∙(69274,24-3772,29)=3144093 òûñ.
ðóá.
Âûâîä. Ïðîâåä¸ííûé
àíàëèç ïîêàçàë,
÷òî âíåäðåíèå
òåõíîëîãèè î÷èñòêè
îòõîäÿùèõ ãàçîâ,
çàãðÿçí¸ííûõ
öèêëîãåêñàíîíîì,
ýêîíîìè÷åñêè
öåëåñîîáðàçíî.
Ðàçìåùåíî
íà Allbest.ru
