Проектирование контактной сети электровоза

Проектирование контактной сети электровоза

ВВЕДЕНИЕ

Согласно правилам устройства электроустановок в России все приемники по степени их значимости и ответственности разделяются на три категории и соответственно этому обеспечивается необходимая степень надежности схем питания.

Электрифицированные железные дороги, т. е. дороги с электрической тягой, относятся к первой категории, поскольку перерыв в их работе приносит значительный ущерб народному хозяйству. Для таких потребителей должно быть предусмотрено питание от двух независимых источников электроэнергии. Таковыми считаются отдельные районные подстанции, разные секции шин одной и той же подстанции районной или тяговой. В соответствии с этими схемами питания тяговых подстанций от энергосистемы на дорогах России во всех случаях должна быть такой, чтобы выход из работы одной из районных подстанций или линии передачи не мог бы явиться причиной выхода из строя более одной тяговой подстанции.

В общем случае схема питания тяговых подстанций зависит от конфигурации районной сети, резерва мощности электрических станций и подстанций, возможности их расширения и т.п. При этом во всех случаях для большей надежности стремятся иметь схему двустороннего питания тяговых подстанций или, если это связано со значительными затратами, питают подстанцию от одного источника двумя параллельными линиями передачи или одной двух цепной линией. Наиболее типичной является схема питания от продольной линии электропередачи.

При двустороннем питании тяговых подстанций от двух цепной линии передачи две цепи линии заводятся только на так называемые опорные тяговые подстанции. Остальные подстанции - промежуточные - получают питание через отпайку (отпаечные), либо выключаются в рассечку линии передачи поочередно к разным цепям линии (проходные).

Отпаечные и проходные подстанции чередуются между собой так, чтобы при любой аварии на линии передачи (даже повреждение двух цепей линии) отключалось не более одной подстанции.

Выход из строя одной цепи линии электропередачи на любом участке между проходными подстанциями не ведет к отключению ни одной подстанции. Так как все промежуточные подстанции могут получать питание от неповрежденных участков. Если же авария произойдет на обеих цепях линии одновременно, то отключится только одна отпаечная подстанция, присоединенная отпайками к поврежденным участкам обеих цепей линии.

При двустороннем питании тяговых подстанций от одноцепной линии линия передачи заводится на каждую подстанцию. Такие подстанции называются проходными.

Надежность работы контактной сети зависит от схемы питания и разделения (секционирования) контактной сети на отдельные части (секции), что позволяет отключить при повреждении контактной сети или ее ремонте только небольшой участок. Рельсовый путь не секционируется.

Схемы секционирования контактной сети определяется эксплуатационными условиями. Контактная сеть на секции может быть разделена с помощью секционирующих устройств: изолирующих сопряжении или секционных изоляторов и нейтральных вставок. Нейтральная вставка представляет собой последовательное соединение двух изолирующих сопряжений и нормально не имеет напряжения. При проходе поезда под секционирующим устройством токоприемник локомотива соединяет между собой на короткое время секции 1 и 2. При стыковании участков одной системы тока, но разных напряжений или если смежные секции питаются от различных фаз трехфазной системы, необходимо применить секционирующие устройства с нейтральной вставкой.

Составляя схемы питания контактной сети, в первую очередь выбирают схему параллельной или раздельной работы подстанций на контактную сеть, т. е. схему одностороннего или двустороннего питания сети. Затем определяют целесообразность поперечных соединений между проводами отдельных путей. Схемы питания при сравнении оценивают по технико-экономическим показателям. При этом принимают во внимание потери энергии, необходимые мощности подстанций и сечение проводов контактной сети, потери напряжения и длину участка, который приходится отключать при возникновении короткого замыкания.

1. РАСЧЕТНАЯ ЧАСТЬ

.1 Определение нагрузок на провода контактной подвески

Таблица 1

где: d - диаметр несущего троса, м;т - нагрузка от собственного веса 1-го погонного метра контактного провода, мм;

Н - высота контактного провода, мм;

А - ширина контактного провода, мм;

Район по ветру V, район по гололеду II, выемка h=6м , насыпь=6м .

В режиме min температуры несущий трос воспринимает только вертикальную нагрузку от собственного веса контактной подвески. Вертикальная нагрузка от собственного веса проводов контактной подвески определяется по формуле:

= gт+n∙(gr+ gc),

гдес - нагрузка от собственного веса струи и зажимов распределенная по длине пролета, принимаемая равной 0,05 да Н/м для каждого провода:- число контактных проводов; о = 0,6+2∙ (0,89+0,05)=1,94 даН/м - на главные пути станции и на перегоне.о=0,6+1∙ (0,76+0,05)=1,41 даН/м - на боковых путях станций;

В режиме max ветра на несущий трос и контактный провод действуют как вертикальная (на несущий) max и горизонтальные нагрузки от давления ветра

Горизонтальная ветровая нагрузка на несущий трос в а Н/м определяется по формуле:

Сх - аэродинамический коэффициент любого сопротивления несущего троса ветру,( табл. №6 МУ) и равен 1,25;н - нормативная скорость ветра наибольшей интенсивности, повторяемостью 1 раз в 10 лет, м/с

Кv - коэффициент. учитывающий рельеф местности, равный 0,7 - на главных путях и на перегоне в нормальных условиях, на боковых путях станций; 0,5 - на перегоне в выемке h=6 мм; 1 - на перегоне на насыпи h=6 мм;= диаметр несущего троса, мм;

Горизонтальная ветровая нагрузка на несущий трос на главных путях станции:

Горизонтальная ветровая нагрузка на несущий трос на боковых путях станций:

Горизонтальная ветровая нагрузка на несущий на перегоне в нормальных условиях (н.у):

Горизонтальная ветровая нагрузка на несущий трос на перегоне на выемке h=6м:

Горизонтальная ветровая нагрузка на несущий трос на перегоне на насыпи h=6м:

.4 Горизонтальная ветровая нагрузка на контактный провод в да Н/м определяется по формуле

Сх - аэродинамический коэффициент любого сопротивления ветру контактного провода: равный 1,25 - для контактного провода на главных путях станции, в выемках, н.у. на насыпях: равный 1,25 - для контактного провода МФ - 85 на боковых путях станции.

.4.1 Горизонтальная ветровая нагрузка на контактный провод на главных путях станции

.4.2 Горизонтальная ветровая нагрузка на контактный провод на боковых путях станции

.4.3 Горизонтальная ветровая нагрузка на контактный провод на перегоне на н.у.

1.4.4 Горизонтальная ветровая нагрузка на контактный провод на перегоне в выемке

.4.5Горизонтальная ветровая нагрузка на контактный провод на перегоне на насыпи

.5 Результирующая (суммарная ) нагрузка на несущий трос в да Н/м

При определении результирующей нагрузки на несущий трос ветровая нагрузка на контактный провод не учитывается, т.к. она в основном воспринимается фиксаторами.

.5.1 Результирующая (суммарная) нагрузка на главных путях станции

.5.2 Результирующая (суммарная) нагрузка на боковых путях станций

.5.3 Результирующая (суммарная) нагрузка на перегоне на н.у.

.5.4 Результирующая (суммарная) нагрузка на перегоне в выемке h=6м

1.5.5 Результирующая (суммарная) нагрузка на перегоне на насыпи h=6м:

В режиме гололеда с ветром на несущий трос действуют вертикальные нагрузки от собственного веса проводов контактной подвески, от веса гололеда на проводах струн и горизонтальная нагрузка от давления ветра на несущий трос, покрытый гололедом

Вертикальная нагрузка от веса гололеда на несущий трос в даН/м:

г - коэффициент перегрузки равный 0,75 - для выемки;

- для н.у. и станции; 1,25 - для насыпи:т - толщина стенки гололеда на несущем тросе, равная:

т = bн ∙ Кr’ ∙ Кr’’,

гден - нормативная толщина стенки гололеда, равная 5 мм для I района по гололеду:

Кr’ - поправочный коэффициент зависящий от диаметра провода, равный’’ - поправочный коэффициент , зависящий от рельефа местности равный 1,1 - для насыпи ; 0,8 - для участков защищенных от ветра: 0,75 - для выемки;

Толщина стенки гололеда на несущем тросе на главных путях станции:т=10∙1∙0,96=9,6 мм

Толщина стенки гололеда на несущем тросе на боковых путях станции:т=10∙1∙0,99=9,9 мм

Толщина стенки гололеда на несущем тросе на перегоне на н.у.:т=10∙1∙0,96=9,6 мм

Толщина стенки гололеда на несущем тросе на перегоне в выемке h=6мм:т=10∙0,8∙0,96=7,68 мм

Толщина стенки гололеда на несущем тросе на перегоне на насыпи h=6мм:т=10∙1,1∙0,96=10,56 мм

Вертикальная нагрузка от веса гололеда на несущий трос на главных путях станциитг=0,0009∙1∙3,14∙9,6∙ (14+9,6)=0,44 да Н/м

Вертикальная нагрузка от веса гололеда на несущий трос на боковых путях станцийтг =0,0009∙1∙3,14∙9,9∙ (11+9,9)=0,39 да Н/м

Вертикальная нагрузка от веса гололеда на несущий трос на перегонке на н.у.тг=0,0009∙1∙3,14∙9,6∙ (14+9,6)=0,44 да Н/м

Вертикальная нагрузка от веса гололеда на несущий трос на перегонке в выемке h=6м:тг =0,0009∙0,75∙3,14∙9,6∙ (14+9,6)=0,48 да Н/м

Вертикальная нагрузка от веса гололеда на несущий трос на перегонке на насыпи h=6м:тг =0,0009∙1,25∙3,14∙9,6∙ (14+9,6)=0,8 да Н/м

Вертикальная нагрузка от веса гололеда на контактной проводе в да Н/м

gкг=0,0009∙nг∙∙bт∙ (dк+ bт)

к - толщина стенки гололеда на контактном проводе, принимается равной 50% от толщины стенки гололеда на несущем тросе:к=0,5∙ bт

Толщина стенки гололеда на контактном проводе на главных путях станции:к=0,5∙9,6=4,8 мм

Толщина стенки гололеда на контактном проводе на боковых путях станции:к=0,5∙9,9=4,95 мм

Толщина стенки гололеда на контактном проводе на н.у.:к=0,5∙9,6=4,8 мм

Толщина стенки гололеда на контактном проводе на перегоне в выемке h=6м:к=0,5∙7,68=3,84 мм

Толщина стенки гололеда на контактном проводе на перегоне на насыпи h=6м:к=0,5∙10,56=5,28 ммк - средний диаметр контактного проводами для 2НлФ-100, dк=0,5(Н+А)=0,5(11,8+12,8)=12,3мм

для МФ-85 dк=0,5(Н+А)=0,5(10,8+11,8)=11,3мм

Вертикальная нагрузка от веса гололеда на контактный провод на главных путях станции:

Вертикальная нагрузка от веса гололеда на контактный провод на боковых путях:

Вертикальная нагрузка от веса гололеда на контактный провод на перегоне н.у.:

Вертикальная нагрузка от веса гололеда на контактный провод на перегоне в выемке h=6м:

Вертикальная нагрузка от веса гололеда на контактный провод на перегоне на насыпи h=6м:

.6 Полная вертикальная нагрузка от веса гололеда на проводах контактной подвески в да Н/м

г=gтг+n∙ (gкг+gсг),

где- число контактных проводов:- равномерно распределенная по всей длине пролета вертикальная нагрузка от веса гололеда на струнах и зажимах при одном контактном проводе, равная 0,06 даН/м;

Полная вертикальная нагрузка от веса гололеда на проводах контактной подвески на главных путях станции:г=0,44+2∙(0,62+0,03)=1,78 даН/м

Полная вертикальная нагрузка от веса гололеда на проводах контактной подвески на боковых путях станции:г=0,39+2∙ (0,59+0,03)=1,67 даН/м

Полная вертикальная нагрузка от веса гололеда на проводах контактной подвески на перегоне на н.у.:г=0,44+2∙(0,62+0,03)=1,78 даН/м

Полная вертикальная нагрузка от веса гололеда на проводах контактной подвески на перегоне в выемке h=6м:г=0,48+2∙(0,32+0,03)=1,22 даН/м

Полная вертикальная нагрузка от веса гололеда на проводах контактной подвески на перегоне на насыпи h=6м:г=0,8+2∙(0,85+0,03)=2,59 даН/м

1.8 Горизонтальная ветровая нагрузка на несущий трос покрытый гололедом в да Н/м

н - нормативная скорость ветра при гололеде, равная 19 м/с при II ветровом районе:

Горизонтальная ветровая нагрузка на несущий трос покрытый гололедом на главных путях станции:

Горизонтальная ветровая нагрузка на несущий трос покрытый гололедом на боковых путях станции:

Горизонтальная ветровая нагрузка на несущий трос покрытый гололедом на перегоне на н.у.:

Горизонтальная ветровая нагрузка на несущий трос покрытый гололедом на перегоне в выемке h=6м:

Горизонтальная ветровая нагрузка на несущий трос покрытый гололедом на насыпи h=6м:

Результирующая ветровая нагрузка на контактный провод, покрытый гололедом определяется по формуле

Горизонтальная ветровая нагрузка на контактный провод, покрытый гололедом на главных путях станции:

Горизонтальная ветровая нагрузка на контактный провод, покрытый гололедом на боковых путях станции:

Горизонтальная ветровая нагрузка на контактный провод, покрытый гололедом на перегоне н.у.:

Горизонтальная ветровая нагрузка на контактный провод, покрытый гололедом на перегоне в выемке h=6м:

Горизонтальная ветровая нагрузка на контактный провод, покрытый гололедом на перегоне на насыпи h=6м:

Результирующая нагрузка на несущий трос в да Н/м, определяется по формуле

Результирующая нагрузка на несущий трос на главных путях станции:

Результирующая нагрузка на несущий трос на боковых путях станции:

Результирующая нагрузка на несущий трос на перегоне на н.у.:

Результирующая нагрузка на несущий трос на перегоне в выемке h=6м:

Результирующая нагрузка на несущий трос на перегоне на насыпи h=6м:

2. Определение максимально допустимых длин пролетов

Длина пролета контактной подвески определяется исходя из максимально возможного отклонения контактного провода от оси пути. Это отклонение не должно быть более 500 мм для прямых и 450 мм для кривых участков пути. По условиям токосъема длина пролета не должна быть больше 70 м.

.1 Длина полета определяется по формулам

на прямых участках пути:

на кривых:

К - номинальное натяжение контактных проводов, даН. Значение натяжения контактных проводов принимают в зависимости от марки проводов:

даН для 2НлФ-100 и 850 даН для МФ-85к доп - наибольшее допустимое горизонтальное отклонение контактных проводов от оси токоприемника в пролете:к доп =0,5м - на прямых и bк доп=0,45 - на кривых:

а - зигзаг контактного провода а=0,3м - на прямых и а=0,4м - на кривых:- ветровая нагрузка на контактный провод да Н/м:=850м - радиус 1-ой кривой:=950м - радиус 2-ой кривой:

.1.1 Длина пролета на главных путях станций

.1.2 Длина пролета на боковых путях станций

.1.3 Длина пролета на перегоне н.у.

.1.4 Длина пролета на перегоне в выемке h=6м:

.1.5 Длина пролета на перегоне на насыпи h=6м:

.1.6 Длина пролета на перегоне на 1-ой кривой:

.1.7 Длина пролета на перегоне на 2-ой кривой:

2.2 Определяем среднюю длину струны по формуле

- конструктивная высота подвески и равная 2,2м;- нагрузка на несущий трос от веса всех проводов цепной подвески

То - натяжение несущего троса при беспровесном положении контактного провода и равное: 1500 - для главных путей станции и перегоне; 1280 - для боковых путей станции:- допустимая длина пролета

.2.1 Средняя длина струны на главных путях станции

.2.2 Средняя длина струны на боковых путях станции

.2.3 Средняя длина струны на перегоне на н.у.

.2.4 Средняя длина струны на перегоне в выемке h=6м

.2.5 Средняя длина струны на перегоне на насыпи h=6м

2.2.6 Средняя длина струны на перегоне на 1-ой кривой

.2.7 Средняя длина струны на перегоне на 2-ой кривой

.3 Удельная эквивалентную нагрузку, учитывающею взаимодействие несущего троса и контактного провода при ветровом их отклонении, даН/мr определяется по формуле

Тном - натяжение несущего троса контактной подвески в расчетном режиме, равная 2000 да Н/м на станции и 1600 да Н/м - на боковых путях:

Рm - ветровая нагрузка на несущий трос, да Н/м:и - длина подвесной гирлянды изоляторов, равная 0,16м:- результирующая нагрузка на несущий трос, да Н/м:- длина пролета, м:

.3.1 Удельная эквивалентная нагрузка, учитывающая взаимодействие несущего троса и контактного провода при ветровом их отклонении на главных путях станции

2.3.2 Удельная эквивалентная нагрузка, учитывающая взаимодействие несущего троса и контактного провода при ветровом их отклонении на боковых путях станции

2.3.3 Удельная эквивалентная нагрузка, учитывающая взаимодействие несущего троса и контактного провода при ветровом их отклонении на перегоне на н.у.

2.3.4 Удельная эквивалентная нагрузка, учитывающая взаимодействие несущего троса и контактного провода при ветровом их отклонении на перегоне в выемке h=6м

2.3.5 Удельная эквивалентная нагрузка, учитывающая взаимодействие несущего троса и контактного провода при ветровом их отклонении на перегоне на насыпи h=6м

2.3.6 Удельная эквивалентная нагрузка, учитывающая взаимодействие несущего троса и контактного провода при ветровом их отклонении на перегоне на 1-ой кривой

2.3.7 Удельная эквивалентная нагрузка, учитывающая взаимодействие несущего троса и контактного провода при ветровом их отклонении на перегоне на 2-ой кривой

2.4 Длина пролета с учетом удельной эквивалентной нагрузки определяется по формулам

на прямых участках пути:

на кривых:

.4.1 Длина пролета с учетом удельной эквивалентной нагрузки на главных путях станции

.4.2 Длина пролета с учетом удельной эквивалентной нагрузки на боковых путях станции

2.4.3 Длина пролета с учетом удельной эквивалентной нагрузки на перегоне на н.у.

.4.4 Длина пролета с учетом удельной эквивалентной нагрузки на перегоне в выемке h=6м

.4.5 Длина пролета с учетом удельной эквивалентной нагрузки на перегоне на насыпи h=6м

.4.6 Длина пролета с учетом удельной эквивалентной нагрузки на перегоне на 1-ой кривой

.4.7 Длина пролета с учетом удельной эквивалентной нагрузки на перегоне на 2-ой кривой

2.5 Таблица вычисленных значений

3. ГРАФИЧЕСКАЯ ЧАСТЬ

В данном курсовом проекте составлено две схемы:

.Схема питания и секционирования

. Монтажный план станции

В монтажном плане станции питание подаётся от тяговой подстанции переменного тока по главным путям на станцию и перегон. В начале станции установлена нейтральная вставка и два секционный разъединителя нормально отключенных, а в конце станции изолирующее сопряжение и один нормально отключенный разъединитель. Изолированные второстепенные пути питаются от главных путей с помощью нормально включенных поперечных разъединителей П12 и П13.

4. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

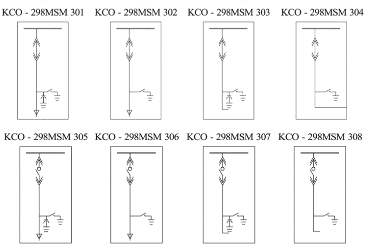

Секционные разъединители и приводы к ним

Секционными разъединителями называются устройства, служащие для электрического присоединения друг к другу проводов смежных секций контактной сети.

Разъединители, служащие для подключения питающих фидеров к проводам контактной подвески, называются фидерными. Эти разъединители имеют ту же конструкцию, как и секционные разъединители. Секционный разъединитель принятого у нас типа состоит из двух палочных изоляторов, укреплённых на станине, причём один изолятор (неподвижный) крепится наглухо при помощи болта на приваренной к станине планке. Подвижной изолятор закрепляется на валу, на конец которого насаживается рычаг с прикреплённой к нему штангой привода разъединителя. На верхних шапках изоляторов укрепляются медные головки, одна из которых снабжена ножом, а другая вилкой. К медным головкам посредством кабельных наконечников крепятся питательные провода, присоединённые к проводам соответствующих секций контактной сети.

Кроме ножа и вилки медные головки снабжаются искрогасительными рогами, служащими для гашения дуги, возникающей при отключении разъединителя под нагрузкой. Для обеспечения надёжного гашения дуги рога должны иметь правильную форму, причём соприкосновение рогов при включении разъединителя должно происходить раньше, чем соприкосновение основных контактов разъединителя. Этим обеспечивается при отключении разрыв тока на рогах, а не между основными контактами разъединителя. Рога должны выполняться из круглой меди диаметром не менее 10 мм и плотно соприкасаться друг с другом.

Поверхность рогов должна быть гладкой и не иметь наплавов и острых углов, на которых могла бы задерживаться дуга. В качестве рогов применяются иногда отрезки контактного провода сечением 100 мм2. Применение рогов недостаточного сечения ведёт к быстрой разрегулировке их и к нарушению плотного соприкосновения между ними, что может повести к задержке на разъединителе дуги в момент его отключения под нагрузкой, к перекрытию изоляторов и к разрушению разъединителя. Как уже указывалось, для присоединения деповских и погрузочных путей применяются секционные разъединители с заземляющим контактом, посредством которого при отключении разъединителя одновременно производится заземление отключённого участка сети.

На дорогах переменного тока применяются секционные разъединители, собранные на изоляторах соответствующей электрической прочности. Секционные разъединители располагаются на вершине опоры или же на специальной консоли, установленной на высоте несущего троса. В случае установки разъединителя на консоли необходимо следить, чтобы в непосредственной близости от его рогов и особенно над ними не располагалось никаких заземлённых конструкций, на которые могла бы переброситься дуга, возникающая при отключении разъединителя. При установке разъединителя не на вершине опоры расстояние его частей, находящихся под напряжением, до передней грани опоры должно быть не менее 800 мм.

Присоединение разъединителей контактной сети производится при помощи гибкого медного провода сечением 95 мм2 причём провода, идущие от подвижного изолятора разъединителя укрепляются на установленном вблизи разъединителя изоляторе, который называется опорным. На крышке каждого привода должна быть чётко написана присвоенная данному разъединителю литера или номер. Замки приводов разъединителей делаются не менее чем четырёх типов, причём приводы разъединителей, расположенных вблизи один от другого, должны запираться замками различных типов. К каждому ключу прикрепляется бирка, на которой чётко обозначается номер или литера разъединителя, к которому относится данный ключ.

Моторный привод состоит из электродвигателя, механической передачи и автопереключателя, смонтированных в общем корпусе. Схема электрических соединений внутри электродвигателя делается такая, чтобы обеспечивалась возможность его реверсирования. Для предотвращения разноса электродвигателя при работе его без нагрузки на оси якоря монтируется центробежный регулятор скорости вращения, служащий также тормозом при отключении двигателя.

Механическая передача осуществляется через фрикционное соединение, необходимое для поглощения живой силы движущихся частей при окончании перевода и отключении электродвигателя, а также на случай заклинивания разъединителя или его привода в промежуточном положении. Автопереключатель служит для разрыва цепи двигателя или контактора при окончании перевода и для подготовки цепи к следующему переключению разъединителя.

Устройство грузового привода типа проектно-конструкторского бюро ЦЭ МПС. Привод состоит из вала со свободно насаженным на нём барабаном, запорного диска с собачками, запирающего рычага и электромагнита. На валу укреплён кривошип, соединённый с тягой разъединителя.

Перевод привода производится при помощи груза, подвешенного на стальном тросе, перекинутом через направляющий ролик и закреплённом наглухо на барабане.

На ступице барабана со стороны диска имеется зуб, совмещаемый с собачкой диска при посадке барабана на вал, благодаря чему вращение барабаном диска оказывается возможным только в одну сторону. Этим обеспечивается расцепление барабана с валом при заводе привода (подъёме груза и намотке троса на барабан), осуществляемом при помощи съёмной рукоятки. Диск закрепляется на валу при помощи штифта и служит для фиксации двух положений разъединителя - включённого и отключённого. Для этого на внешней окружности диска имеются два выступа, расположенные под углом 180° по отношению друг к другу. В эти выступы поочерёдно упирается запирающий рычаг, чем и фиксируется то или другое положение разъединителя.

Для предотвращения возможности обратного вращения привода на левой стороне ступицы диска имеются два зуба, в один из которых упирается собачка, укреплённая на стойке, в которой крепится на шарикоподшипниках вал со всеми закреплёнными на нём деталями.

При возбуждении электромагнита рычаг упирается защёлкой в вертикальный конец запирающего рычага и поворачивает его. Конструкция защёлки такова, что обеспечивается расцепление защёлки и рычага сейчас же после поворота его на угол, достаточный для прохода выступа диска. Благодаря этому устраняется возможность проскакивания второго выступа диска и осуществления двух переключений разъединителя при однократном нажатии кнопки на пульте управления.

Ручное переключение разъединителя производится при помощи кнопки-стержня, посредством которого осуществляются нажатие на рычаг и поворот запирающего рычага. Кнопка-стержень снаружи закрывается крышкой и запирается на замок. Привод снабжён указателем положения разъединителя и счётчиком числа переключений.

При каждом включении привода (с пульта управления или вручную посредством кнопки-стержня) происходит поворот вала на 180° (каждый раз в одну и ту же сторону). При этом происходит поочерёдно включение или отключение разъединителя.

Одного завода привода хватает на 10 операций, после чего необходимо при помощи рукоятки поднять кверху груз и тем самым снова завести привод.

Секционные разъединители включаются и выключаются ручным или моторным приводом, установленным внизу опоры и соединенным с рычагом разъединителя посредством системы шарнирно соединенных газовых труб. В зависимости от назначения секционные разъединители могут быть:

) продольные - для продольного соединения смежных участков контактной сети;

) поперечные - для соединения контактной сети параллельно расположенных путей;

) фидерные - для присоединения питающих фидеров;

) тупиковые - для присоединения контактной сети тупиков и др.

Разъединители 35-220 кВ представляет собой двухколонковый аппарат с поворотом главных ножей в горизонтальной плоскости. Разъединители состоят из главной токоведущей системы опорной изоляции и несущей рамы. Контактные ножи разъединителей на номинальные напряжения 35 и 110 выполнены из медных шин, ножи разъединителей на номинальное напряжение 220 выполнены из медных труб. Выводные контакты выполнены с переходными контактными роликами и герметично закрыты. Это обеспечивает стабильное контактное нажатие в течение всего срока службы и небольшие усилия оперирования на рукоятке ручного привода. Контактирующие поверхности разъемного и выводного контактов покрыты серебром. Изоляторы разъединителя выполнены из высокопрочного фарфора или полимера.

Несущая рама состоит из двух швеллеров с установленными на них поворотными основаниями. В основании поворотной колонки установлены закрытые подшипниковые узлы, не требующие обслуживания в течение всего срока эксплуатации разъединителя.

Заземлители выполнены из алюминиевых труб, к которым закреплены стежки (ламели) из бериллиевой бронзы, которые при включении врубаются в пластинчатые контакты на главных ножах. Контур заземления замыкается через гибкий проводник, соединяющий вал заземлителей и цоколь ведущего полюса.

Управление разъединителями и заземлителями осуществляется отдельными ручными приводами или двигательными приводами (например ПДГ-9УХЛ1). Привода комплектуются устройствами на базе герконов взамен коммутирующих устройств типа КСА и модернизированной электромагнитной блокировкой типа 3Б-1М. Детали и узлы разъединителя имеют стойкое коррозионное покрытие горячим или термодиффузионным циклом.

Разъединители серии SGF (АББ-УЭТМ) двухколонковые разъединители горизонтально-поворотного типа могут быть применены на высоковольтных подстанциях любого типа, с номинальным напряжением 110, 150, 220, 330 и 500кВ. Они выпускаются на номинальные токи от 1600 до 4000 А (в зависимости от типа). Для заземления отключенных участков цепи каждый полюс разъединителя может оборудоваться одним или двумя заземляющими ножами.

Несущим элементом разъединителя является стальная рама. На ней располагаются поворотные основания закрытой конструкции, защищённые от атмосферных воздействий. Изолятор устанавливается на плиту поворотного основания. На верхних фланцах изоляторов установлена токоведущая система, выполненная в виде двух токопроводов с высоковольтными выводами.

5. ЭКОНОМИЧЕСКАЯ ЧАСТЬ

В курсовом проекте следует произвести оценку стоимости сооружения контактной сети на перегоне или станции. Исходными данными для составления смет на строительные и монтажные работы являются спецификации к планам контактной сети и цены на выполнение работ.

ЗАКЛЮЧЕНИЕ

контактный сеть подстанция

Графическая часть моего курсового проекта представляет собой схему питания и секционирования контактной сети вместе с монтажным планом контактной сети станции, на которой представлен план станции.

В ходе работы былы рассчитаны нагрузки на провода контактной подвески и расчет максимально допустимых длин пролетов.

В конце я составил план курсового проекта и данный план после утверждения можно использовать.

Список литературы

1.Бондарев Н.А., Чекулаев А.М. «Контактная сеть», М.: Транспорт, 2005г.

.Горшков Ю.И., Бондарев Н.А., «Контактная сеть», М.: Транспорт, 1990г.

. Фрайфельд А.В. «Устройство, сооружение и эксплуатация контактной сети и воздушных линий», М.:Транспорт,1987г.

. Фрайфельд А.В., Брод Г.Н. « Проектирование контактной сети», М.: Транспорт. 1991г.
