Министерство образования Иркутской области

КП 230113.13.01.25 ПЗ

ОГБОУ СПО ИАТ

Пояснительная записка

Ремонт и диагностика смартфонов HTC

Руководитель

Желтов К.Ю.

Подпись_______

Дата__________

Студент Тирских К.И.

Содержание

Введение

1. Общая часть

1.1 Описание смартфона HTC ONE X

1.2 Характеристики смартфона HTC One X

1.3Операционная система Android

1.4 Процессор NVIDIA Tegra 3

2. Специальная часть

2.1 Диагностика смартфона HTC One X

2.2 Ремонт смартфона HTC One X

Список информационных источников

Введение

Смартфон (англ. smartphone - умный телефон) - мобильный телефон, дополненный функциональностью карманного персонального компьютера.

Смартфоны отличаются от обычных мобильных телефонов наличием достаточно развитой операционной системы, открытой для разработки программного обеспечения сторонними разработчиками (операционная система обычных мобильных телефонов закрыта для сторонних разработчиков). Установка дополнительных приложений позволяет значительно улучшить функциональность смартфонов по сравнению с обычными мобильными телефонами. Так как смартфоны более функциональны чем обычные мобильные телефоны, их ремонт намного сложнее из за использования более мелких и дорогих компонентов. Смартфоны HTC признаны одними из самых неремонтопригодных смартфонов широко известным сайтом «Ifixit.ru», так как компания HTC не выкладывает в интернет сервис мануалы и схемы для ремонта смартфонов своего производства. Ремонт смартфона HTC можно разделить на три вида: Модульный ремонт- замена модуля тачскрина (сенсора),системы динамиков, антенного блока, дисплея, корпуса, аккумулятора. Компонентный ремонт- чистка системной, прогрев микропроцессора или микросхемы питания, перепайка (замена) вышедших из строя компонентов платы, замена разъема питания. Программный ремонт- восстановление информации, замена прошивки (ПО) смартфона, добавление Root прав (прав администратора).

1. Общая часть

1.1   Описание смартфона HTC ONE X

HTC One X - первый коммуникатор компании HTC с четырёхъядерным процессором под управлением операционной системы Android 4.0 c интерфейсом HTC Sense 4.0. Также имеется встроенная 8-ми мегапиксельная камера с поддержкой съёмки видео в качестве 1080p со скоростью 30 к/с, автофокусом, LED-вспышкой, фронтальной HD-камерой. HTC One X (техническое название - S720e, кодовые имена - HTC Edge и HTC Endeavor) - смартфон, разработанный компанией HTC Corporation, анонсированный 27 февраля 2012 года на Mobile World Congress в Барселоне. Он принадлежит к серии HTC One, в которую входят HTC One S и HTC One V.

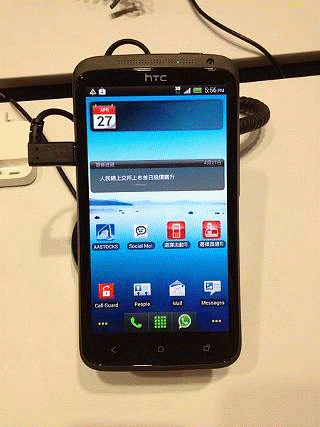

Рисунок 1 Смартфон HTC One X

Это первое устройство HTC Corporation, работающий на базе четырёхъядерного процессора. Экран защищён сверхпрочным закалённым стеклом Gorilla Glass. В смартфоне 1024 МБ оперативной памяти и 16/32 ГБ для хранения данных. В One X слота для карт памяти нет. Аппарат также имеет стандартный 3,5-мм аудиоразъём для наушников, адаптеры беспроводных сетей Bluetooth 4.0 и Wi-Fi 802.11 a/b/g/n, гироскоп, цифровой компас, датчики освещённости, приближения и акселерометр. Использует сим-карту формата Micro-SIM. На рисунке 1 представлен смартфон HTC One X.

1.2 Характеристики смартфона HTC One X

One X работает на базе процессора Tegra 3 компании Nvidia. Этот чип является системой на кристалле и построен по принципу 4 + 1, где 4 - количество основных ядер, работающих на тактовой частоте 1.5 ГГц, предназначенные для работы с ресурсоёмкими программами, а 1 - это дополнительное ядро (англ. Battery Saver Core), которое предназначено для низкопродуктивной работы (звонки, сообщения и т. д.). Процессор выполнен по 40 нм техпроцессу, архитектура - ARMv7, графическое ядро - ULP GeForce (улучшенное по сравнению с Nvidia Tegra 2). HTC One X оснащен сенсорным 4,7-дюймовым (119,38 мм) Super IPS LCD 2. Разрешение дисплея составляет 1280 x 720 пикселей (HD). Он способен отобразить 16.7 млн цветов. Сверху покрыт защитным стеклом Gorilla Glass 2. Между стеклом и экраном воздушная прослойка отсутствует .One X работает от Li-ion аккумулятора емкостью 1800 мА/ч.Устройство поставляется с поддержкой Beats by Dr. Dre звука. В то время как One X обычно включает в себя набор Beats by Dr. Dre наушники, только в Великобритании, Швеции и Германии устройство поставляется со стандартным набором белых наушников. В Канаде и Соединенных Штатах (AT&T), стандартная розничная упаковка не включает гарнитуру. Смартфон оснащен основной 8 мегапиксельной камерой, которая может делать фотографии с разрешением 3264 x 2448 пикселей и снимать видео - 1920 х 1080 пикселей, то есть с качеством 1080p. Также есть LED вспышка, автофокус, распознавание лиц, датчиком BSI (для получения лучших снимков в условиях низкой освещенности). Позволяет делать фотоснимки во время записи видео.Также аппарат имеет фронтальную 1,3 мегапиксельную камеру для совершения видеозвонков. На смартфоне установлен 1 ГБ оперативной памяти типа DDR2 и 32 ГБ постоянной памяти, из которых пользователю доступно 26 Гб. Аппарат не имеет слота расширения памяти, однако доступно 25 ГБ на Dropbox (облачный сервис), который программно интегрирован в аппарат. Аппарат имеет встроенные модули беспроводной передачи данных:Wi-Fi стандарта IEEE 802.11, протокол a/b/g/n. Также может выступать в роли точки доступа. Bluetooth 4.0. Bluetooth с функцией apt-X, но не включают в себя Bluetooth с низким энергопотреблением. NFC, Стандарты передачи данных: GSM, 3G, GPRS, EDGE, GPS.Задняя крышка смартфона выполнена из поликарбоната. Корпус прочный и устойчивый к царапинам. Смартфон HTC One X поставляется с установленной Android Ice Cream Sandwich версии 4.0. На данный момент возможно обновить аппарат до версии 4.2.2 (Jelly Bean). На HTC One X установлен интерфейс собственного производства компании HTC Sense версии 4.0. Особенностью этого UI является так называемый вид сверху (англ. helicopter view), с помощью которого можно увидеть все 7 рабочих столов. На данный момент интерфейс HTC Sense возможно обновить до версии 5.0.

1.3   Операционная система Android

Android (Андро́ид) - операционная система для смартфонов, планшетных компьютеров, электронных книг, цифровых проигрывателей, наручных часов, нетбуков и смартбуков, очков Google и других устройств, основанная на ядре Linux и собственной реализации Java от Google. Изначально разрабатывалась компанией Android Inc., которую затем купила Google. Впоследствии Google инициировала создание альянса Open Handset Alliance (OHA), который сейчас занимается поддержкой и дальнейшим развитием платформы. Android позволяет создавать Java-приложения, управляющие устройством через разработанные Google библиотеки. Android Native Development Kit позволяет портировать (но не отлаживать) библиотеки и компоненты приложений, написанные на Си и других языках. Первым устройством, работающим под управлением Android, стал разработанный компанией HTC смартфон HTC Dream (официально выпущен сотовым оператором T-Mobile под названием T-Mobile G1), презентация которого состоялась 23 сентября 2008 года. Вскоре последовали многочисленные заявления других производителей смартфонов о намерении выпустить устройства на базе Android. В России первым Android-смартфоном, поступившим в продажу (июль 2009 года), стал Highscreen PP5420. С выходом Android третьей версии (Honeycomb), ориентированной на планшеты, всё больше производителей стали объявлять и о выпуске планшетов на этой платформе. Также компания Google в сотрудничестве с разными гигантами мобильной индустрии выпускает собственные устройства в серии «Google Nexus». Именно эти устройства первыми получают обновления до новых версий. Кроме смартфонов и планшетов, операционную систему Android устанавливают и на другие устройства. Так, в конце 2009 года появилась в продаже первая фоторамка, работающая на Android. В июне 2011 года итальянская компания Blue Sky анонсировала выпуск интеллектуальных наручных часов i’m Watch под управлением ОС Android. В августе 2012 года Nikon представила первую в мире фотокамеру, которая также работает на Android. В серии «Google Nexus» присутствуют не только смартфоны и планшеты, но и медиаплеер Nexus Q, работающий на Android. Кроме того, энтузиасты портировали Android на ряд известных устройств, среди которых, например, смартфоны на платформе Windows Mobile HTC Touch Dual и HTC TyTN II, на которых Android был запущен в режиме эмуляции. Также было осуществлено полноценное портирование на такие устройства, как интернет-планшеты, работающие на Maemo - Nokia N810 и Nokia N900 (порт под названием Nitdroid), на смартфоны Nokia N9, работающий на платформе MeeGo, и HTC HD2, работающий на операционной системе Windows Mobile, на котором ОС Android можно запускать как с microSD-карты, так и с внутренней NAND-памяти. При этом установленная система имеет полную, ничем особо не ограниченную функциональность. Помимо этого, есть удачный опыт установки Android на некоторые устройства Apple - iPhone, iPod Touch и iPad с помощью специальной программы под названием Openiboot, которая предназначена для запуска на данных устройствах разнообразных ОС, в том числе и Android. Вышли прошивки с ограниченной функциональностью на устройствах на операционной системе Bada. Компания Koolu не только занялась портированием Android на Neo FreeRunner, но и строила свой бизнес на продаже этих смартфонов с предустановленной мобильной платформой от Google. Первый официальный и общедоступный бета-релиз порта Android на Neo FreeRunner от Koolu состоялся в декабре 2008 года. Также Android портирован на архитектуру x86. В октябре 2012 года исполнительный директор компании Ларри Пейдж сообщил, что было активировано уже более 500 миллионов смартфонов и планшетов на базе Android, а также заявил, что ежедневно активируется 1,3 миллиона устройств на базе этой операционной системы. В начале сентября 2013 года было объявлено о том, что в мире уже активировано свыше миллиарда устройств на Android.

.4     Процессор NVIDIA Tegra 3

NVIDIA Tegra 3 (кодовое название - NVIDIA Kal-El) - третье поколение системы на кристалле семейства NVIDIA Tegra, разработанного американской компанией NVIDIA для коммуникаторов, планшетов и смартбуков. Чип включает в себя четырёхъядерный процессор ARM Cortex-A9 MPCore с максимальной частотой 1.6 ГГц, пятое ядро-компаньон с максимальной частотой 500 МГц, двенадцатиядерный видеоускоритель NVIDIA GeForce ULP с поддержкой 3D-Стерео изображения, а также контроллер памяти. Согласно заявлениям NVIDIA, основанным на тестах GLBenchmark 2.0 Egypt, видеочип Tegra 3 в три раза быстрее чипа, интегрированного в Tegra 2. Анонс системы на кристалле состоялся в феврале 2011 года на выставке Mobile World Congress. Первым устройством на Tegra 3 стал планшет Asus Eee Pad Transformer Prime, представленный 9 ноября 2011 года. Характеристики: Четырёхъядерный ARM Cortex-A9 MPCore, с пятым ядром-компаньоном, технология 4-PLUS-1™;Архитектура: ARMv7-A ;Тактовая частота - одно основное ядро до 1,7 ГГц /четыре основных ядра до 1,6 ГГц / ядро-компаньон до 500 МГц; Кеш L2: 1 MБ; Кеш L1(I/D): (32KB / 32KB) на ядро. ОЗУ: Частота: DDR3-L 1500, LPDDR2-1066;Объём: До 2 ГБ. Графический процессор: ULP GeForce; Рост производительности до трёх раз по сравнению с Tegra 2;Ядра: 12Поддержка 3D StereoПолностью программируемыйВерсия OpenGL ES: 2.0OpenVG: 1.1EGL: 1.4Поддержка видео 1080p:Декодирование: H.263, H.264 (HP @ 40Мбит/с), VC-1 AP, MPEG2, MPEG-4, DivX 4/5, XviD HT, Theora, WMV, Sorenson Spark, Real Video, VP6 VP8Кодирование: H.263, H.264, MPEG4, VP8Видео телеконференция (VTC): H.263, H.264, MPEG4, VP8.Поддержка аудио: Декодирование AAC-LC, AAC+, eAAC+, MP3(VBR), WAV/PCM, AMR-NB, AMR-WB, BSAC, MPEG-2 Audio, Vorbis, WMA 9, WMA Lossless, WMA Pro. (сторонними реализациями): G.729a, G.711, QCELP , EVRC.Камера: Основная камера: до 32 мегапикселей; Вторая камера: до 5 мегапикселей; Скорость обработки: до 300 мегапикселей в секунду; Кодирование/Декодирование JPEG: до 80 мегапикселей в секунду; Функции: автоэкспозиция, автоматический баланс белого, автофокус, затемнение линз 9-го порядка, De-Mosaic, повышение чёткости, программируемое шумоподавление, стабилизация видео, стабилизация изображения; MIPI CSI: есть. Дисплей: Контроллеры дисплея: до двух одновременно; HDMI: 1.4a (до 1920x1080);LCD: до 2048x1536;CRT: до 1920x1200;MIPI DSI: есть. Сборка: Компоновка: 14x14 BGA, 24.5x24.5 BGA;Техпроцесс: 40 нм. На рисунке 2 представлен процессор NVIDIA Tegra 3

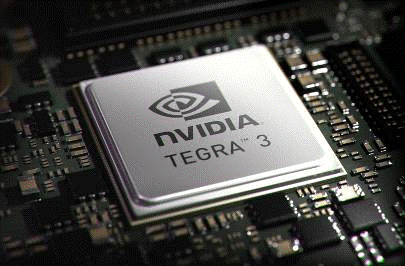

Рисунок 2 Процессор NVIDIA Tegra 3

2. Специальная часть

.1 Диагностика смартфона HTC One X

Рисунок 3 Поиск короткого замыкания на системной плате HTC One X

2.2 Ремонт смартфона HTC One X

)Модульный ремонт.

)Компонентный ремонт.

)Программный ремонт.

1) Производиться замена модулей, таких как антенный блок, корпус, модуль тачскрина и дисплея ( в HTC One X ‘эти две детали нераздельные), аккумулятора, камеры. На рисунке 4 представлена замена модуля тачскрина и дисплея на HTC ONE X

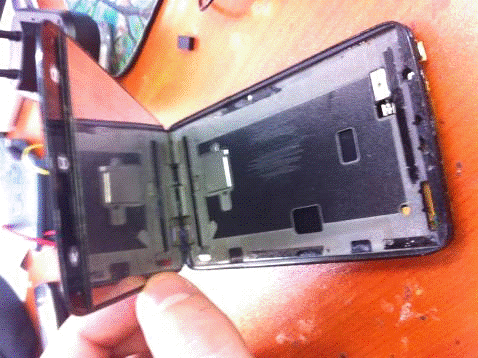

Рисунок 4 Замена модуля тачскрина и дисплея на HTC One X

2) Если при диагностике смартфона было обнаружено короткое замыкание, его нужно убрать. Обычно место на системной плате в котором находится короткое замыкание не трудно обнаружить. Короткое замыкание происходит от попадания токопроводящей жидкости или падения. В месте попадания токопроводящей жидкости возникают окисления и коррозия, при падении под микроскопом можно разглядеть микротрещины на системной плате или микросхемах. В случаях попадания токопроводящей жидкости иногда помогает химическая чистка при помощи специальной щетки и раствора «flux off»,если химическая чистка не помогла то нужно производить прогрев или замену поврежденного компонента (микросхемы). Процесс прогрева микросхемы: На поврежденную микросхему наносится легко испаряемый флюс, при помощи термовоздушного фена при температуре 450 градусов Цельсия микросхема нагревается до тех пор пока не будут видны ели заметные движения микросхемы, ждем до полного остывания микросхемы, производим химическую чистку в месте прогрева. Процесс замены микросхемы: На поврежденную микросхему наносится легко испаряемый флюс, при помощи термовоздушного фена при температуре 450 градусов Цельсия микросхема нагревается до тех пор пока не будут видны ели заметные движения микросхемы, поднимаем микросхему при помощи пинцета. На системной плате в месте где находилась микросхема, заменяем старый припой контактов на легкоплавкий припой, производим химическую чистку и наносим тонким слоем легко испаряемый флюс. На место старой микросхемы устанавливаем новую (На большинстве новых микросхем шарики припоя BGA уже накатаны) нагреваем при помощи термовоздушного фена микросхему до 350 градусов Цельсия до того момента пока микросхема немного не осядет, ждем до полного остывания микросхемы, производим химическую чистку в месте замены микросхемы. На рисунке 5 представлена замена микросхемы питания HTC One X. На рисунке 6 представлена не рабочая (снятая) микросхема питания HTC One X под микроскопом.

3)На устройстве зажимаются кнопка включения и кнопка уменьшения громкости, если на устройстве запускается меню bootloader, то на смартфоне возможно восстановление операционной системы при помощи программы формата расширения .exe в котором находится прошивка и алгоритм её восстановления на устройстве. Если смартфон не определяется компьютером и не запускает меню Bootloader, есть возможность восстановить Bootloader с помощью специализированного устройства «Riff Box». «Riff Box» использует JTAG шину устройства и через нее восстанавливает bootloader смартфона, вместе с «Riff Box» в комплект входит специализированная программа для персонального компьютера , в которой можно скачать прошивку bootloader почти для любого смартфона HTC . К каждой прошивке прилагается картинка с распиновкой JTAG выходов на системной плате.

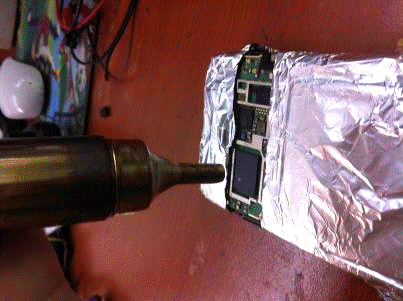

Рисунок 5 Замена Микросхемы питания на HTC One X.

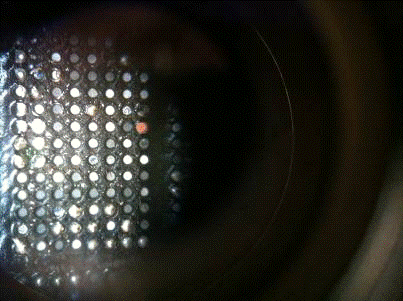

Рисунок 6 не рабочая (снятая) микросхема питания HTC One X под микроскопом

Заключение

android микросхема ремонт

В ходе работы над курсовым были приобретены навыки замены и прогрева микросхем, замены программного обеспечения смартфона, замены модульных запчастей смартфона. А так же обнаружение короткого замыкания на системной плате HTC One X.

Список информационных источников

1. Википедия-[Электронный ресурс] - <http://ru.wikipedia.org/wiki/HTC>

The Nit-[электронный ресурс] - <http://thenewsit.ru/>

4 All for info android[Электронный ресурс] - <http://all-for-android.info/kak-razobrat-htc-one-x/>
