ЗМІСТ

ВСТУП

РОЗДІЛ І. ОРГАНІЗАЦІЙНО-ПІДГОТОВЧИЙ ЕТАП

.1 Ескізи моделей-аналогів

.2 Дизайн-аналіз моделей аналогів

.3 Вибір та обґрунтування оптимального варіанту виготовлення виробу

РОЗДІЛ II. КОНСТРУКТОРСЬКИЙ ЕТАП

.1 Вихідні дані для виготовлення виробу

.2 Виконання креслення (ескізу)

.3 Обґрунтування матеріалів, інструментів та обладнання

.4 Специфікація деталей

.5 Характеристика типів з’єднань

РОЗДІЛ III. ТЕХНОЛОГІЧНИЙ ЕТАП

.1 Вибір матеріалів

.2 Технологічна послідовність виготовлення виробу

РОЗДІЛ IV. ЗАКЛЮЧНИЙ ЕТАП

.1 Економічне та екологічне обґрунтування

.2 Міні маркетингові дослідження

ВИСНОВКИ

СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ

ДОДАТКИ

ВСТУП

На третьому курсі навчання, кожному з нас потрібно виконати курсову роботу. Вона є дуже важливою для нашого подальшого навчання та життя загалом. Завдяки цій роботі ми навчимося об'єктивно оцінювати свої знання, вміння і навички, які ми здобули на заняттях, а також розвинемо у собі конструкторські, креслярські, технологічні та естетичні якості. Будучи освіченими особами, майбутніми вчителями, ми піднімемо на певний рівень просторову уяву, навчимося аналізувати, виділяти основне, вирішувати проблемні ситуації, продумано планувати свої дії та правильно складати їх послідовність.

Обміркувавши різні варіанти робіт, які запропонували нам викладачі, я вибрав для себе тему: «Проектування, розробка технологій та виготовлення лавок». Ця тема для мене є актуальною, оскільки в процесі роботи я зможу ознайомитись і спробувати на практиці виконати різні операції, такі як: різання, стругання, свердління, зварювання, шліфування, а також удосконалити свої знання, вміння та навички, бережливість та загальну культуру праці.

У наш час дуже високо ціниться «ручна робота» та вироби виготовлені своїми руками. З сучасним вибором матеріалів та інструментів можна створити дійсно незабутню композицію чи виріб, який не тільки милуватиме око, а буде зручним у використанні та міцним у надійності.

На сьогоднішній день поєднання таких матеріалів як дерево та метал стало звичайною справою. Це можна пояснити тим, що обробка деревини і металу є одним з найдавніших видів трудової діяльності людини і однією з перших галузей ремісничого виробництва. Деревина як будівельний матеріал застосовується з давніх часів, але порівняно з металом являється недорогим матеріалом.

Все створене людиною з дерева чи металу завжди мало і має практичне призначення і разом з тим як воно було оздоблене чи прикрашене, виражало сутність самого творця. Сучасність проявляє все більший інтерес до відродження народних традицій, до виробів народних промислів та ремесел.

Отже, я вважаю, що обрана тема є актуальною, оскільки саме про властивості, прийоми роботи, методи обробки та оздоблення виробів піде мова в цій роботі.

Об'єкт роботи - виготовлення лавок.

Предметом дослідження є конструктивні особливості та технологічна послідовність виготовлення лавки.

Мета курсової роботи: удосконалити набуті знання, вміння та навички, оволодіти прийомами роботи на різних верстатах, вивчити техніку виготовлення лавки. Ця робота дозволить оцінити мою підготовленості до майбутньої професії та трудової діяльності.

Завдання курсової роботи:

.        Проаналізувати літературні та інформаційні джерела з теми: «Проектування, розробка технологій та виготовлення лавки»;

2.       Розробити ескіз лавки;

3.       Правильно підібрати матеріали і технологічне обладнання;

4.       Розвинути навички, вміння обробки деревини та металу;

.        Скласти техніко-технологічну документацію;

.        Провести економічне та екологічне обґрунтування;

.        Навчитись захищати свій виріб, шляхом розповіді та пояснення виконання даної роботи;

.        Виготовити виріб (лавки);

.        Прикрасити інтер’єр приміщення.

РОЗДІЛ І. ОРГАНІЗАЦІЙНО-ПІДГОТОВЧИЙ ЕТАП

1.1 Ескізи моделей-аналогів

Для виконання практичної роботи я обрав 4 моделі - аналоги лавки з яких після аналізу вибираю одну для виготовлення.

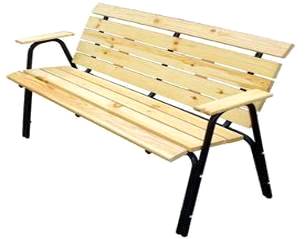

Модель-аналог 1                                  Модель-аналог 2

Модель-аналог 3                                     Модель-аналог 4

1.2 Дизайн-аналіз моделей

Аналіз варіантів лавки виконую на основі наступних критеріїв оцінювання: Бути надійною у використанні;

·        Бути легкою в експлуатації;

·        Мати низьку собівартість;

·        Мати естетичний вигляд;

·        Мати найпростіші з’єднання;

·        Бути простою у виготовленні.

Модель - аналог 1 - надійна в експлуатації, має естетичний вигляд, складна у використанні та виготовленні, має складні типи з’єднань, високу собівартість, не виконує всі поставлені функції.

Модель - аналог 2- не надійна в використанні та експлуатації, не має естетичного вигляду, проте проста у виготовленні, має низьку собівартість та прості типи з’єднань, не виконує всі поставлені функції.

Модель - аналог 3 - зручна у використанні, надійна в експлуатації, має естетичний вигляд, проте складна у виготовленні, має складні типи з’єднань і високу собівартість, не виконує всі поставлені функції.

Модель - аналог 4 - не зручна у використанні та експлуатації, не має естетичного вигляду, проте проста у виготовленні, має прості типи з’єднань і низьку собівартість, не виконує всі поставлені функції.

Подаю аналіз конструктивної побудови зразків-аналогів у таблиці 1.1, визначення майбутньої конструкції виробу у таблиці 1.2.

Таблиця 1.1 Аналіз конструктивної побудови зразків-аналогів

Таблиця 1.2 Визначення майбутньої конструкції виробу

1.3 Вибір та обґрунтування оптимального варіанту

Найбільшу кількість позитивних оцінок отримала модель-аналог № 3 і № 4, тому для своєї курсової роботи я обираю саме їх, і розробляю свій оптимальний варіант в якому поєднуються найкращі характеристики третього та четвертого зразків(Додаток А). Порівнявши елементи конструкцій аналогічних виробів, затрати на процес виготовлення, та виконання всіх поставлених функцій можна зробити висновок: найоптимальнішим варіантом у даному випадку буде виріб, який має надійну конструкцію, найпростіші типи з'єднань, простий у використанні, легкий в експлуатації та з певним естетичним виглядом. Узагальнення вимог та шляхів досягнення цілей під час виготовлення викладено у таблиці 1.3.

Таблиця 1.3 Шляхи досягнення цілей

РОЗДІЛ ІІ. КОНСТРУКТОРСЬКИЙ ЕТАП

2.1 Вихідні дані для виготовлення виробу

конструктивний технологічний лавка економічний

Підбір матеріалів для роботи залежить від призначення, виду та форми виробу. Мій виріб буде мати в собі поєднання деревини та металу. Для виготовлення дерев’яних брусків з отворами, я вирішив використати таку породу деревини як вільха, оскільки вона легко ріжеться,однорідна по щільності,добре імітує інші породи, має гарний вигляд після покриття лаком.

Що ж стосовно металу то для ніжок я використаю трубу діаметром 20 мм. оскільки діаметр дозволяє провести гнуття в умовах навчальних майстерень , та невеликі кріплення ніжок для зміцнення конструкції. Також мені знадобляться кутники 25×25 мм. довжиною 400 мм.,з просвердленими отворами, для кріплення дерев’яних брусків та 20×20 мм. довжиною 450 мм. та 1600 мм. щоб надати конструкції ще більшої міцності. Отже, лавку я вирішив виготовляти з деревини та металу.

.2 Виконання креслення

Проаналізувавши всі вироби-аналоги і визначивши конструкцію майбутнього виробу приступаю до виконання креслень.

На основі розроблених креслень деталей перераховую матеріали, інструменти та пристосування, які необхідні для виготовлення виробу:

1.       Інструменти:

·   лінійка;

·   рулетка;

·   олівець;

·   крейда;

·   рисувалка;

·   кернер;

·   кутник;

·   штангенциркуль;

·   шліфувальний папір;

·   молоток;

·   пензлик;

·   свердла діаметром 6,5 мм., 10 мм.,7 мм.;

·   електроди;

·   напилки;

·   болти і гайки М6.

2.       Обладнання:

·   шліфувальна машинка;

·   ручна електродриль;

·   електрична дискова пилка;

·   круглопильний верстат;

·   рейсмусний верстат;

·   фугувальний верстат;

·   ручна електрофреза;

·   ножівка по металу;

·   болгарка;

·   пристосування для гнуття труб;

·   електрозварювальний апарат.

3.       Матеріали:

·   лак;

·   розчинник;

·   фарба (чорна);

·   вільхові дошки;

·   труба діаметром 20 мм.;

·   кутники 20×20 мм. , 25×25 мм.;

·   металева стрічка.

2.4 Специфікація деталей

На основі обраного варіанту створюю специфікацію деталей, яку подаю у таблиці 2.1.

Таблиця 2.1 Специфікація деталей

2.5 Характеристика типів з’єднань

Для виготовлення виробу я використовував такі типи з’єднання як болтове і електродугове зварювальне з’єднання.

Болтове з'єднання - це поширений тип рухомого, рознімного, різьбового з'єднання <#"729841.files/image005.jpg">

Додаток Б

Додаток В
