Проектирование технологического процесса для детали штуцер































Проектирование технологического процесса для детали штуцер



Введение

технологический штуцер припуск обработка

В данной работе приведены основные этапы проектирования технологических процессов для детали - штуцер. На основании исходных данных (чертежа детали и типа производства) было выполнено: анализ технологичности конструкции; выбор заготовки (выполнен чертеж, назначены припуски и отклонения); спроектирован технологический процесс (выполнена технологическая документация), выбраны режимы обработки, назначены нормы времени и рассчитана загрузка станков. Требуемые технологические расчеты приведены в пояснительной записке.

1. Описание детали

1.1    Назначение детали, материал, механические свойства, химический состав

Данная деталь - штуцер, служит для подвода проводника от устройства зафасовки к трубе грузонесущей (различных модификаций). Принцип её работы таков, что кабель приёмно-отдающего устройства наматывается на устройство зафасовки и уже от туда, через внутреннее отверстие штуцера, с помощью давления, создаваемого установкой высокого давления, зафасовывается в трубу. С одной стороны имеется фаска, для того, чтобы соединить штуцер с трубой, с другой же трубная резьба. Исходя из назначения, выбираем материал. Деталь изготавливается из стали 40Х по ГОСТ 8479-70.

Данный материал имеет следующие характеристики: сталь конструкционная легированная, хромистая. Заменители: сталь 45Х, сталь 38ХА, сталь 40ХН, сталь 40ХС, сталь 40ХФА, сталь 40ХГТР.

Химический состав в% стали 40Х

С

Si

Mn

Ni

S

P

Cr

Cu

0,36-0,44

0,17-0,37

0,5-0,8

до 0,3

до 0,035

до 0,035

0,8-1,1

до 0,3


Механические свойства стали 40Х

Термообработка, состояние поставки

Сечение, мм

σ0,2, МПа

σв, МПа

δ5, %

ψ, %

KCU, Дж/м2

HB

Пруток ГОСТ 4543-71

Закалка 860 °С, масло. Отпуск 500 °С, вода или масло

25

780

980

10

45

59


Поковка ГОСТ 8479-70

Нормализация. КП 245

500-800

245

470

15

30

34

143-179

Нормализация. КП 275

300-500

275

530

15

32

29

156-197

Закалка, отпуск. КП 275

500-800

275

530

13

30

29

156-197

Нормализация. КП 315

<100

315

570

17

38

39

167-207


100-300

315

570

14

35

34

167-207

Закалка, отпуск. КП 315

300-500

315

570

12

30

29

167-207


500-800

315

570

11

30

29

167-207

Нормализация. КП 345

<100

345

590

18

45

59

174-217


100-300

345

590

17

40

54

174-217

Закалка, отпуск. КП 345

300-500

345

590

14

38

49

174-217

Закалка, отпуск. КП 395

<100

395

615

17

45

59

187-229


100-300

395

615

15

40

54

187-229


300-500

395

615

13

35

49

187-229

Закалка, отпуск. КП 440

<100

440

635

16

45

59

197-235


100-300

440

635

14

40

54

197-235

Закалка, отпуск. КП 490

<100

490

655

16

45

59

212-248


100-300

490

655

13

40

54

212-248


1.2    Анализ точности изготовления детали и обоснование технических требований

Обозначение поверхностей. В данной таблице приведены размеры, требуемая точность изготовления и шероховатость для каждой поверхности, что позволяет нам определить каким способом механической и термической операции или за счет правильной последовательности, в результате применения которых можно обеспечить заданные точность обработки и шероховатость поверхностей детали.

Анализ детали штуцер

№Поверхности

Размер

Квалитет точности

Шероховатость

Взаимное расположение

Твёрдость

2-18

15

h14

6,3


45-50

2-6

40

h14

6,3



4

1,5×45˚

±IT14/2

6,3



5

1,5×45˚

±IT14/2

6,3



8-11

4

h14

6,3



6-11

18

h14

6,3



16-6

83

h14

6,3



12-6

100

h14

6,3



14-12

12

h14

6,3



12-13

8

h14

6,3



10

Ø22

H14

6,3



13

Ø32

h14

2,5



15

Ø37

h14

6,3



3

Ø34

h14

6,3



1

Ø32

h14

6,3



17

Ø34

h14

6,3



9

Ø27,5

H14

6,3



7

3/4»

H14

6,3




Поверхность 13 отличается от остальных поверхностей и обрабатывается за два прохода 1-точение черновое, 2-точение чистовое.

Эскиз детали с номерами поверхностей.


1.3    Анализ технологичности конструкции детали

Цель: определить технологична конструкция детали или нет. Если нет, то можно ли внести в конструкцию детали изменения, для того, чтобы деталь стала технологичной.

Требования технологичности конструкции детали.

.        Деталь состоит из стандартных и унифицированных элементов.

.        Деталь изготавливается из проката. Размеры и формы заготовки приближаются к форме и размерам готовой детали.

.        Базовые поверхности детали имеют точность и шероховатость, обеспечивающие надежность и точность установки, обработки и контроля.

.        Конструкция детали обеспечивает возможность применения типовых, стандартных и групповых тех. процессов.

.        Физико-химические свойства, механическая жесткость материала детали соответствуют всем требованиям технологии изготовления.

.        Не используется материал плохо подвергающийся резанию.

.        Присутствует фаска R16 с шероховатостью 2,5, которая необходима, следовательно требуется дополнительная операция, время обработки и т.д.

.        Все поверхности доступны для обработки.

.        Оптимальная и обоснованная точность и шероховатость поверхностей.

.        Формы и размеры выхода внутренней резьбы соответствует ГОСТ 10549-80.

.        Имеется две фаски 1,5х45°, и имеется фаска R16.

.        Отсутствуют глухие отверстия для обработки.

.        Есть сквозное отверстие, в котором на длину 14 мм присутствует резьба, предусмотрена фаска и канавка для выхода инструмента.

Вывод: штуцер технологичная деталь.

Сложная конфигурация не обеспечивает многоместную обработку.

Недостатки: Наличие фаски R16 и шероховатостью Ra 2,5.

2. Определение метода получения заготовки

2.1 Анализ и обоснование выбора получения заготовки из двух вариантов

Заготовку для данной детали можно получить из проката. Выбор способа можно объяснить следующими факторами:

Получить заготовку из проката возможно, т. к. она изготавливается из стали 40Х, и размеры детали позволяют выбрать заготовку из стандартного проката.

2.2 Расчет себестоимости изготовления заготовок по двум вариантам

1)  Для заготовки, полученной из проката.

Себестоимость заготовок, получаемых из проката:

,

где М - затраты на материал заготовки;

∑Со.з. - технологическая себестоимость операций правки, калибрования прутков, разрезки их на штучные заготовки.

,

где Q - масса заготовки;

q - масса детали;

S - цена 1 кг материала заготовки;

Sотх - цена одной тонны отходов.

Стоимость механической обработки:

,

где Сп.з - приведенные затраты на рабочем месте,

Тшт - штучное или штучно-калькуляционное время выполнения заготовительной операции.

,

где Сз - основная и дополнительная заработная плата;

М - коэффициент многостаночности;

Сч.з - часовые затраты по эксплуатации рабочего места;

Ен - нормативный коэффициент;

Кс, Кз - удельные капитальные вложения в станок и здания.



Определяем штучное время, необходимое для обработки заготовки до формы и размеров штамповки.

1)  Отрезка заготовки.

2)  Обработка наружной цилиндрической поверхности.

.

Суммарное штучное время:



Тогда:

.

3. Разработка технологического процесса изготовления детали

3.1 Назначение маршрута обработки отдельных поверхностей

Данная таблица выполняется для назначения маршрута обработки на деталь - штуцер.

Назначение маршрута обработки для детали штуцер

№ поверхности

Размер детали (по чертежу)

Наименование перехода

Квалитет точности

Шероховатость

2-18

15

Фрезерование черновое Фрезерование черновое

h14

6,3

2-6

40

Подрезка торца Подрезка торца

h14

6,3

4

1,5х45°

Точить фаску

±IT14/2

6,3

5

1,5х45°

Точить фаску

±IT14/2

6,3

8-11

4

Подрезка торца Подрезка торца

h14

6-11

18

Подрезка торца Подрезка торца

h14

6,3

16-6

83

Подрезка торца Подрезка торца

h14

6,3

12-6

100

Подрезка торца Подрезка торца

h14

6,3

14-12

12

Подрезка торца Подрезка торца

h14

6,3

12-13

8

Подрезка торца Подрезка торца

h14

6,3

10

Ø22

Растачивание черновое

H14

6,3

13

Ø32

Точение черновое Точение чистовое

h14

2,5

15

Ø37

Точение черновое

h14

6,3

3

Ø34

Точение черновое

h14

6,3

1

Ø32

Точение черновое

h14

6,3

17

Ø34

Точение черновое

h14

6,3

9

Ø27,5

Расточение черновое

H14

6,3

3.2 Назначение маршрута обработки детали в целом

Назначаем последовательность выполнения операций для маршрута обработки детали - штуцер.

Заготовительная

Термическая

Токарная

Фрезерование (лысок)

Сверлильная

Моечная

Контрольная

.3 Выбор технологического оборудования

Для обработки наружных и торцевых поверхностей будем использовать токарно-винторезный станок 16К20. Для обработки канавок целесообразно использовать горизонтально-фрезерный станок 6Р80. Для получения заготовки используем ленточнопильный станок НТ150М.

Таблица 3

Модель станка

Типоразмер

Размеры Обработки мм

Ряд чисел оборотов, об/мин

Ряд чисел подач





мм/об

мм/мин

Токарно-винторезный

16К20

Dзаг.max=400 Lmax=710-2000

12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600

0,05…2,8

-

Горизонтально-фрезерный

6Р80

Раб. пов-ть стола 200×800

50; 63; 90; 125; 180; 250; 355; 500; 710; 1000; 1250; 1800; 2240

-

25…1120

Ленточнопильный

НТ150М

10×200

-

-

-


Выбор режущего инструмента

Для обработки данной детали-штуцер и получения требуемой шероховатости и точности обработанных поверхностей, будем использовать режущий инструмент фирмы Sandvik Coromant.

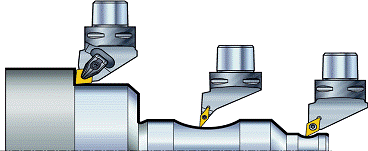

)        Точение. Поверхности (3,4,6,17,16,15,14,13,12,)

державка CoroTurn RC


- пластина без заднего угла A20 T-Max CNMG 090304-WF


Рекомендуемая глубина резания ap=0,5 мм

Рекомендуемая подача fn=0,15 мм/об

Скорость резания V=650 м/мин

)        Сверление.

сверло центровочное


1. D1=2,5 D2=6,3 L=45

Скорость резания V=30 м/мин

Подача S=0,1 мм/об

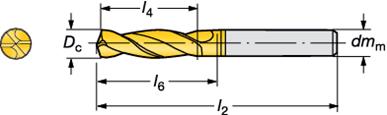

Сверление. Отверстия (10)

сверло CoroDrill Delta-C 6-7×Dc


Диаметр сверла Dc=16 мм

Скорость резания V=80-140 м/мин

Подача fn=0,22-0,45 мм/об

)        Растачивание. Отверстие (5,8,9,10,11)

черновое растачивание CoroCut SL70


Скорость резания V=520 м/мин

Подача fn=0,3 мм/об

пластина N123G2-0300 - GM

Ширина пластины = 4 мм

)        Фрезерование. (1,2,18)

концевая фреза для черновой обработки CoroMill Plura


Диаметр фрезы Dф=15 мм

Число зубьев z=6

Скорость резания V=25 м/мин

Подача S=0,2 мм/об

)        Нарезание резьбы(7).

- метчик CoroTap 210


Диаметр =19 мм

Скорость резания V=25 м.мин Шаг=2,3

Выбор вспомогательного инструмента

1)      Регулируемый патрон для фрезерования (для фрезерного станка) CoromantCapto 391.277


Регулировка по диаметру -0,4 (-0,16)

)        Регулируемый патрон для токарной обработки (для токарного станка)

CoromantCapto 391.277


)        Регулируемый патрон Coromant Capto (для токарного станка)

.4 Разработка структуры операций механической обработки

005 Заготовительная

Отрезка заготовки из проката

Термическая

Нормализация для изменения внутренних напряжений.

Токарная

Установ А

.        Подрезать торец начерно поверхность 6.

.        Точить фаску начерно поверхность 4.

.        Точить Ø34, на длину 83 мм поверхности 3-17.

.        Сверлить отверстие Ø16 на всю длину.

.        Растачиваем отверстие до Ø22 на всю длину

.        Растачиваем канавку до Ø27,5 на ширину 4 согласно чертежу, поверхность 9.

.        Точить фаску начерно поверхность 5.

.        Нарезаем резьбу Ø19 на длину 14 мм.

Установ Б

.        Подрезать торец, выдержав линейный размер 100.поверхность 12.

.        Точить фаску начерно, затем начисто, зашлифовать наждачной бумагой, выдержав размер R16 поверхность 13.

.        Точить поверхность 13 на длину 12 мм, Ø32, начерно.

Фрезерная

Установ А

.        Фрезеровать поверхность 1 в размер 15 мм, начерно.

Установ Б

.        Фрезеровать поверхность 1 в размер 15 мм начерно, выдержав параллельность.

Моечная

Контрольная

3.5 Базирование и закрепление заготовки

Заготовительная

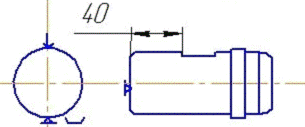

Прокат устанавливаем в призму, упираем торцем в упор и прижимаем сверху.


Такая схема базирования обеспечивает хорошее закрепление и точный линейный размер отрезаемой заготовки.

015 Токарная

При обработке на токарно-винторезном станке базирование и закрепление будем производить в трёхкулачковом патроне.

Установ А


Выбираем трёхкулачковый самоцентрирующийся патрон ГОСТ 2675-81, так как конструкция патрона обеспечивают точное и надёжное центрирование заготовки (совпадение оси заготовки с осью вращения шпинделя).

Базирование по обработанной поверхности, позволяет обработать необходимые поверхности получаемые вращением, и подготовить базы для дальнейшей обработки.

Установ Б


Выбираем трёхкулачковый самоцентрирующийся патрон ГОСТ 2675-81, так как конструкция патрона обеспечивают точное и надёжное центрирование заготовки (совпадение оси заготовки с осью вращения шпинделя).

Базирование по обработанной поверхности, позволяет обработать необходимые поверхности получаемые вращением.

020 Фрезерная

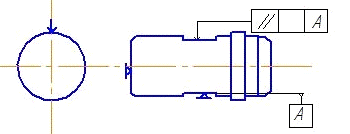

При обработке на горизонтально-фрезерном станке базирование и закрепление будем производить в призме с зажимом сверху и регулируемой опорой.

Установ А


Это обеспечивает высокую точность расположения и надёжное закрепление.

Установ Б

Базирование будем производить на неподвижной опоре с упором в торец, и прижимом сверху, выдерживая параллельность.


Это обеспечивает высокую точность расположения и надёжное закрепление.

4. Назначение и расчет припусков на механическую обработку

4.1 Аналитический расчет

Диаметральный размер Ø37

Полученные предельные припуски, мкм

2z max

-

2003


2z min

-

1023

Принятые (округл.) размеры по переходам, мм

dmax

39,623

37,62


dmin

38,023

37

Допуск на изготовление Td, мкм

1600

620

Расчетный min размер dmin, мм

38,023

37

Расчетный припуск 2zmin, мкм

_

1023

Элементы припуска, мкм

ε

_

190


18,5

1,11


h

250

60


RZ

160

63

Элементарная поверхность детали и тех. маршрут ее обработки Ø37

Заготовка (прокат)

Точение черновое


Технологический маршрут обработки отверстия Ø37 с шероховатостью Ra =6,3 состоит из следующих операций: точение черновое.

Суммарное значение пространственных отклонений для различных видов заготовок и механической обработки определяется по формуле:

.

∆кор =∆к*d=0,5*37=18,5 мкм;

Таким образом, получим:

Величина расчетного припуска:


Рассчитанные величины занесем в таблицу.

Допуск на изготовление Тd, в зависимости от квалитета точности, выбирается по справочнику.

Минимальные предельные значения припусков 2Zminравны разности наибольших предельных размеров выполняемого и предшествующего переходов, а максимальное значение 2Zmax - соответственно разности наименьших предельных размеров.

Рассчитанные величины занесем в таблицу.

Общий припуск zominи zomax определяем, суммируя промежуточные припуски:

Zomin=1023 мкм

Zomax=2003 мкм

Общий номинальный припуск:


Zоном = 1023+1600-620=2003 мкм

Проверка правильности выполненных расчетов:


-1023=1600-620

=980

Линейный размер 100

Полученные предельные припуски, мкм

2z max

-

1330


2z min

-

600

Принятые (округл.) размеры по переходам, мм

lmax

102,8

101,47


lmin

101,2

100,6

Допуск на изготовление Td, мкм

1600

870

Расчетный min размер lmin, мкм

101,2

100,6

Расчетный припус2 zmin, мкм

-

600

Элементы припуска, мкм

Ε

-

350


∆(ρ)

50

3


h(Т)

200

50


RZ


50

Элементарная поверхность детали и тех. маршрут ее обработки

заготовка

Подрезка торца


Таблица 8

Полученные предельные припуски, мкм

2z max

-

600


2z min

-

600

Принятые (округл.) размеры по переходам, мм

lmax

101,47

100,87


lmin

100,6

100

Допуск на изготовление Td, мкм

870

870

Расчетный min размер lmin, мкм

100,6

100

Расчетный припус2 zmin, мкм

-

600

Элементы припуска, мкм

ε

-

350


∆(ρ)

50

3


h(Т)

200

50


RZ


50

Элементарная поверхность детали и тех. маршрут ее обработки

заготовка

Подрезка торца


Погрешность установки:

,

Рассчитанные данные заносим в таблицу 7-8.

Минимальные предельные значения припусков Zminравны разности наибольших предельных размеровпредшествующегои выполняемого переходов, а максимальное значение Zmax - соответственно разности наименьших предельных размеров.

Общий припуск zominи zomax определяем, суммируя промежуточные припуски:

Zomin=600 мкм

Zomax=1330 мкм

Общий номинальный припуск:


Zоном = 600+1600-870=1330 мкм



-600=1600-870

=730

.2 Назначение припусков по нормативам

Таким образом, установили, что минимальный припуск на сторону равен 1 мм.

В качестве заготовки был выбран прокат: труба ГОСТ 2590-88 обычной точности, с предельными отклонениями при точности прокатки .

Список литературы

1.   «Курсовое проектирование по технологии машиностроения» под ред. Горбацевича.

2.       «Справочник технолога-машиностроителя» под ред. Косиловой, Мещерякова в 2-х томах.

.        С.И. Дмитриев, Е.А. Евгеньева «Технология машиностроения» расчет припусков на обработку.

.        А.А. Панов «Обработка металлов резания» справочник технолога.

.        «Общие машиностроительные нормативы времени и режимов резания» в 2-х томах.

.        Е.А. Евгеньева, С.И. Дмитриев «Технология машиностроения».

.        Свирщевский Ю.И. «Расчёт и конструирование коробок скоростей и подач».

8.   Поковки стальные штампованные. Допуски, припуски и кузнечные напуски. ГОСТ 7505-89.

Похожие работы на - Проектирование технологического процесса для детали штуцер



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
