МИНОБРНАУКИ РОССИИ

федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Астраханский государственный университет»

КУРСОВАЯ РАБОТА

Нелинейный локатор

Исполнитель:

студентка группы ЗИ-31

Копытина Т.А. «__»_________________2013 г.

Руководитель:

___________________________

__________________ Лим В.Г.

«__»_________________2013 г.

Астрахань - 2013 г.

Содержание

Введение

. Нелинейные локаторы

1.1 Принцип работы нелинейного локатора

1.2 Эксплуатационно-технические характеристики локаторов

2. Методика работы с локатором

3. Возможности применения аудио-демодуляции в нелинейных локаторах

4. Тип излучения нелинейного локатора

5. Характеристики нелинейных локаторов

. Примеры нелинейных локаторов

.1 Профессиональный детектор нелинейных переходов «NR 900 EM»

.2 Стационарный нелинейный радиолокатор «Обь-2С»

.3 Прибор нелинейной локации «РОДНИК-23»

6.4 Прибор нелинейной локации ««Катран»

7. Сравнительная характеристика нелинейных локаторов

Заключение

Список литературы

Введение

Большинство людей, которые мало знакомы с особенностями технического шпионажа, полагают, что подслушивающие устройства представляют собой исключительно радиопередатчики. Однако злоумышленники используют массу электронных устройств, которые по принципу действия весьма далеки от радиопередатчиков. Именно в этих случаях нелинейный локатор или локатор нелинейности (ЛН), разработанный в начале 80-х годов, просто незаменим, так как может эффективно обнаруживать и определять местоположение любого электронного устройства, независимо от того, находится оно в рабочем состоянии или нет.

Нелинейный локатор очень важен на практике служб безопасности, в настоящее время это единственное техническое средство, применение которого гарантирует 100 %-ное качество обследования помещений по выявлению скрытых радиоэлектронных устройств любого функционального назначения. В наше время на отечественном рынке представлен большой ассортимент как отечественных, так и зарубежных нелинейных локаторов, которые пользуются немалым спросом, несмотря на то что нелинейный локатор является недешевым изделием, купить нелинейный локатор можно по цене от 3300 долларов США за оборудование с базовыми возможностями.

Нелинейные локаторы пользуются актуальностью не только у служб безопасности, но и ведомственной охраны, службами личной охраны VIP персон, с целью поиска взрывных устройств. В отдельную категорию стоит выделить поиск источников мобильной связи, такой поиск может быть связан с корпоративной политикой безопасности в организациях, так и с законодательными ограничениями использования мобильных телефонов, например, в специальных зонах безопасности или местах ограничения свободы.

Первый отечественный нелинейный локатор появился в 1993 г. и был представлен моделью «Циклон». В настоящее время на рынке услуг по техническим средствам защиты информации представлено большое количество разнообразных типов локаторов, отличающихся друг от друга в основном по четырем параметрам: тип излучения (непрерывный или импульсный); частота излучения; мощность излучения; регистрация количества гармоник - одна (вторая), две (вторая, третья)

Целью работы является изучение характеристик нелинейных локаторов.

Задачи:

·        Изучить принцип работы нелинейного локатора, а также эксплуатационно-технические характеристики локаторов

·        Рассмотрение методики работы с локатором

·        Ознакомление с возможностями применения аудио-демодуляции в нелинейных локаторах

·        Изучение типа излучения

·        Рассмотрение характеристик нелинейного локатора

·        Ознакомление с примерами нелинейных локаторов, проведение их сравнительной характеристики.

1.       Нелинейные локаторы

В основу радиолокационного обнаружения было положено свойство электропроводящих материалов отражать радиоволны. Такими свойствами в полном объеме обладают электронные средства перехвата информации. Так как для опознавания объектов применяются нелинейные свойства полупроводниковых схемных элементов, этот вид локации назвали нелинейной, а приборы - нелинейными локаторами.

нелинейный локатор демодуляция

1.1     Принцип работы нелинейного локатора

В состав нелинейного локатора входят: приемник, приемо-передающая антенная система, передатчик, устройства индикации.

Способность локатора находить объекты, содержащие электронные компоненты, основана на следующем. Любые радиоэлектронные устройства (РЭУ) состоят из печатных плат с проводниками (антеннами), к которым подключены полупроводниковые элементы: транзисторы, диоды, микросхемы, представляющие для высокочастотного зондирующего сигнала локатора набор нелинейных отражателей (НО). В результате облучения на этих антеннах наводятся переменные ЭДС. Элементами с нелинейной вольт-амперной характеристикой они преобразуются в высокочастотные сигналы кратных частот (гармоники), переизлучаемые в пространство. Переизлученный сигнал поступает на вход приемного устройства локатора, настроенного на частоты гармоник 2-го или 3-го порядка. По наличию в спектре принимаемого сигнала высших гармоник частоты собственного передатчика устанавливается факт присутствия в зоне зондирования любого РЭУ независимо от того, включено оно или выключено.

Помехами для нелинейного локатора могут быть отражения от соприкасающихся металлических поверхностей. При контакте таких слоев возникает полупроводниковый нелинейный элемент с неустойчивым «p-n» переходом. В физике полупроводников такое образование известно как металл-окисел-металл, а возникающий элемент называется МОМ-диод. МОМ-структура преобразовывает спектр зондирующего сигнала в частотный спектр, отличающийся от спектра сигнала, отраженного от электронного элемента. Различие обусловлено временной и механической нестабильностью МОМ-структуры и проявляется в соотношении уровней компонентов спектра, являющихся продуктами нелинейных преобразований второго и третьего порядка. Источником помех могут служить и радиопередатчики, работающие на частотах, близких или кратных частоте зондирующего сигнала.

Главное достоинство нелинейных локаторов - способность обнаруживать электронные схемы как во включенном, так и выключенном состоянии, недостаток - сравнительно большое число «ложных» обнаружений естественных нелинейных отражателей MOM.

1.2     Эксплуатационно-технические характеристики локаторов

Основными параметрами, используемыми при сравнении эксплуатационных качеств нелинейных локаторов, являются: чувствительность приемника, мощность и частота зондирующего излучения передатчика, режим работы, направленные свойства антенной системы, точность устройств индикации, а также сервисные возможности приборов.

В зависимости от режима работы передатчика различают нелинейные локаторы непрерывного и импульсного излучения. Мощность излучения в важной степени определяет коэффициент преобразования (« Кп ») энергии зондирующего сигнала в энергию высших гармоник. Увеличение мощности улучшает характеристики нелинейных локаторов, но в то же время приводит к повышению опасного влияния на оператора. Средняя мощность локаторов непрерывного излучения составляет от 0,3 до 3 Вт. Пиковая мощность импульсных нелинейных локаторов при сравнимой или меньшей средней составляет от 150 до 400 Вт, т.е. почти на 30 дБ превышает мощность приборов непрерывного излучения.

Так как эффективность преобразования определяется не средней мощностью излучения, а ее пиковым значением, дальность действия локаторов, работающих в импульсном режиме, оказывается выше, чем у приборов с непрерывным излучением при других равных условиях.

Чем выше частота излучения, тем меньше геометрические размеры антенной системы, тем удобнее работа с прибором. Но с повышением частоты по экспоненциальному закону растет доля энергии, поглощаемой материальной средой, укрывающей средство съема. В то же время при приближении частоты излучения нелинейного локатора к рабочей частоте закладки из-за околорезонансных явлений возрастает уровень переотраженных сигналов и, следственно, вероятность ее обнаружения. Приборы, предлагаемые в настоящее время, работают в частотном диапазоне 680... 1000 МГц. Чувствительностью приемника определяется максимальная дальность действия нелинейного локатора. Для современных приборов этот показатель составляет от -110 до -145 дБ.

Передающие устройства локаторов, генерирующие зондирующий сигнал, характеризуются:

пределами регулирования выходной мощности (дБ);

режимом работы (непрерывным или импульсным);

частотой непрерывного излучения;

частотами настройки (МГц) на регистрируемые гармоники (2 и 3);

частотой следования и длительностью радиоимпульса (мкс). Качество приемного устройства, регистрирующего переизлученные сигналы, отражается следующими показателями:

пределами регулирования чувствительности (дБ).

реальной чувствительностью при определенном соотношении с/ш (дБВт);

Основными параметрами антенной системы, излучающей зондирующие сигналы и принимающей переотраженные излучения на частотах высших гармоник, являются:

коэффициент направленного действия (КНД);

ширина главного лепестка диаграммы направленности по уровню половинной мощности (град);

уровень подавления задних лепестков диаграммы направленности (дБ);

коэффициент эллиптичности (для антенн с круговой поляризацией).

Эксплуатационные показатели локаторов определяются во многом качеством устройств индикации режимов работы и параметров сигналов. Большинство современных нелинейных локаторов оборудованы многосегментными светодиодными индикаторами и звуковыми сигнализаторами переменного тона.

Для увеличения точности идентификации объекта в нелинейных локаторах предусматриваются режимы приема на частотах 2 и 3 гармоник зондирующего излучения, а также прослушивания сигналов, транслируемых средствами съема за границы обследуемого помещения.

2.       Методика работы с локатором

Нелинейный локатор выполняет три основные функции:

обнаружение нелинейных отражателей

идентификацию средства съема информации

определение местоположения.

Зондирующее излучение свободно проникает во многие материалы, мебель, может проходить (слабо) через внутренние перегородки помещений, бетонные полы и стены.

При работе на открытых площадях или в крупных необорудованных помещениях импульсные локаторы могут обеспечить в несколько раз большую дальность обнаружения, чем непрерывные, что разрешает уменьшить время обследования. При работе в офисах наибольшая дальность локаторов обоих типов почти не используется из-за насыщенности выделенных и соседних помещений электронной техникой и контактными помеховыми объектами.

Действительная дальность в этих случаях составляет примерно 0,5 м для локаторов любого типа. Она регулируется оператором с учетом помеховой обстановки путем снижения мощности передатчика или загрубления чувствительности приемника до предела, позволяющего различать, от какого объекта пришел отклик. Дальность зависит от типа обнаруживаемого устройства (например, закладка с большей по длине антенной, обычно, обнаруживается на более значительном расстоянии) и условий его размещения (за преградами из дерева, в мебели, кирпича, бетона и т.д.).

Следовательно, для решения первого этапа поисковых мероприятий обнаружения средств съема информации оператору нужно проделать следующие операции:

• Включив нелинейный локатор, обнаружить и по возможности устранить источники мешающих сигналов.

• Установить максимальный уровень чувствительности приемного устройства и максимальный уровень мощности передатчика зондирующего сигнала.

• Провести контроль помещения на наличие мощных помеховых объектов, как «коррозийных», так и электронных (в основном электронная оргтехника и радиоаппаратура), путем сканирования ограждающих конструкций и предметов интерьера с расстояния примерно 1 м. При этом предназначение объектов должно быть правильно установлено и они должны быть либо удалены из помещения, или не приниматься во внимание при дальнейшем поиске. Важно учитывать, что эти помеховые объекты могут находиться в соседних комнатах и на других этажах, которые при необходимости и возможности целесообразно осмотреть.

• После удаления из комнаты источников сильных помех повторить осмотр потолков, стен, мебели и приборов с расстояния 20 см и меньше. В процессе осмотра отметить подозрительные зоны.

Нахождение местоположения осуществляется путем оценки уровня и пеленга сигнала отклика. Под пеленгом понимается направление, соответствующее максимальному уровню принимаемого сигнала. Нужно учитывать, что зондирующие и отраженные сигналы переотражаются близлежащими объектами. Эффективными рефлекторами являются зеркала, металлические плиты, арматура, сетки и т.д. При их облучении можно регистрировать переотраженные сигналы от нелинейных отражателей, находящихся за спиной оператора.

Для определения точного местоположения средств съема информации необходимо:

• уменьшить уровень излучаемой мощности и чувствительность приемника;

• перемещая антенну около подозрительных зон, анализировать показания светового индикатора и частоту тонального сигнала в головных телефонах;

• определить направление прихода отраженного сигнала максимального уровня, взять пеленг по ориентации антенны;

• определив точное местоположение, приступить к идентификации объекта.

Для исключения ошибки при сравнении показаний индикаторов необходимо по мере достижения любым из светодиодных столбцов максимальной высоты понижать чувствительность приемника или уменьшать мощность передатчика так, чтобы засвеченный шлейф не доходил на 1-3 сегмента до предела шкалы.

Для отчетливой идентификации «коррозийных диодов» и полупроводников существует ряд методов, позволяющих достигать высокого практического эффекта.

В приборах, принимающих сигналы отклика одновременно на второй и третьей гармониках зондирующего сигнала, идентификация объекта производится путем сравнения уровней сигналов на выходах обоих трактов приема. При облучении полупроводникового соединения возникает сильное переотражение на частоте 2-й гармоники и слабое на частоте 3-й. МОМ-диод ведет себя иначе, создавая сильное переотражение на 3-й и слабое на 2-й гармониках.

Во многих приборах предусмотрена возможность «прослушивания» демодулированных сигналов гармоник, позволяющая идентифицировать объект, используя эффект изменения уровня шума. По мере приближения нелинейный локатор к р-n переходу отмечается значительное понижение уровня шума, достигающего минимума непосредственно над объектом. При облучении МОМ-диодов этот эффект практически не наблюдается

Тем не менее существуют ложные соединения, также снижающие уровень шума, как и р-n переход. Для их выявления рекомендуется произвести механическое воздействие на подозрительное место.

Каждое механическое воздействие приводит к изменению геометрии МОМ-диода и его преобразующих свойств. На практике механическое воздействие осуществляется вибрационным методом, при этом в преобразованном сигнале ясно прослушивается частота вибрации. Уровень вибрации может быть минимальным, поэтому достаточно легкого постукивания рукой по обследуемой поверхности. Даже если модель локатора рассчитана на прием 2-й и 3-й гармоник, данная операция позволяет более точно идентифицировать объект.

В некоторых моделях импульсных нелинейных локаторов предусмотрен режим «20К» выделения огибающей переизлученного сигнала, получивший название по частоте следования зондирующих импульсов, равной 20 кГц. Звуковой сигнал, полученный при детектировании переизлучений от искусственного р-n перехода, лежит за пределами восприятия человеческого уха.

.
Возможности применения аудио-демодуляции в нелинейных локаторах

С помощью нелинейного локатора можно не только находить электронные устройства, но и определять их тип при помощи аудио-демодуляции. К примеру, некоторые записывающие устройства генерируют аудиосигнал записывающей головки. Если нелинейный локатор обеспечивает неплохую аудио-демодуляцию, то возможно прослушивание синхронизирующих импульсов, исходящих от видеокамер.

Частотная демодуляция иногда позволяет прослушивание характерных аудиосигналов в электронных устройствах, обусловленных фазовыми сдвигами сигналов. Кроме того, при обнаружении ложного соединения, можно отличить его от полупроводника, прослушивая демодулированный аудиосигнал и одновременно производя на него механическое воздействие, постукивая по стене деревянным или резиновым молоточком. При определении ложного соединения в этом случае появится треск в наушниках. Чистый полупроводник при этом треска в наушниках создавать не будет.

Наблюдение слабого отклика на дисплее локатора может быть воспринято как шум. Однако прослушивание тонального сигнала на наушники позволяет безошибочно распознать нелинейное соединение. Использование FM-модулированного тона может значительно расширить дальность обнаружения нелинейного локатора при условии обеспечения его приемного тракта качественным аудио-модулятором и хорошей частотной изоляцией от передающего канала. Недостатком режима тональной модуляции является невозможность селекции полупроводника и ложных соединений.

4. Тип излучения нелинейного локатора

Подавляющее большинство моделей нелинейного локатора используют непрерывное излучение в форме непрерывного узкополосного сигнала. Нелинейные локаторы, работающие в импульсном режиме, обеспечивающем ряд преимуществ, в последнее время находят все большее применение.

Преимущества заключаются в гораздо меньшем потреблении мощности от батареи аккумулятора при качественной конструкции передатчика, а также в простоте демодулятора амплитудно-модулированного сигнала. Это можно объяснить следующими факторами. Приемник в импульсном режиме принимает сигналы с частотой, которая приемлема для восприятия человеческого зрения и слуха, при выключенном, на данных интервалах времени, передатчике, это и обеспечивает снижение габаритов и энергоемкости источников питания. Если посмотреть с другой стороны, то нелинейный локатор для использования эффекта затухания непрерывного излучения непременно должен иметь в приемном тракте высококачественные усилители с малым уровнем шума и неплохой демодулятор для обеспечения качественного аудиосигнала. Достаточно иметь простейший демодулятор амплитудно-модулиро-ванного сигнала, для качественной демодуляции аудиосигнала при импульсном излучении где частота следования импульсов выше чем порог частотного диапазона слышимости.

5. Характеристики нелинейных локаторов

В подавляющем большинстве нелинейные локаторы применяются постоянные частоты излучения, но в отдельных моделях предоставляется возможность выбора из нескольких частотных каналов. Из-за того, что число средств радиосвязи постоянно возрастает, нелинейные локаторы в которых имеется ограничение частотным диапазоном, очень часто находятся во влиянии с другими электронными средствами. Из-за того, что на нелинейный локатор воздействуют другие передатчики, его показания будут ненадежными или даже случайными. Данная проблема является не редкостью в большинстве крупных городов. Именно поэтому нелинейный локатор должен работать в широком частотном диапазоне и должен автоматически подстраиваться под свободный рабочий канал для того чтобы избежать частотного влияния от других передатчиков.

Нелинейные локаторы могут быть сравнимы между собой на следствии мощности передатчика, а также чувствительности приемника, которые влияют на обнаруживающую способность нелинейного локатора. При этом очень важно не упускать из виду, то что нелинейный локатор с малой мощностью, но качественным приемником может обладать гораздо более высокими обнаруживающими свойствами и быть более эффективным в работе, чем прибор с высокой мощностью и не очень хорошим приемником. Также следует учитывать, что мощный нелинейный локатор может выводить из строя облученные электронные приборы, существует большая вероятность причинить вред здоровью человека.

Очень важно при работе с нелинейным локатором иметь хорошую видимость его дисплея для того чтобы оценка показаний была более точной. В некоторых приборах есть возможность при помощи ремня на шее или плеча пользователя, переносить дисплей, который расположен на блоке приемопередатчика. Этот метод считается самым неудачным в отображении, т.к. пользователь должен непрерывно следить за изменениями, происходящими в показаниях прибора и перемещать антенну нелинейного локатора. В других моделях дисплей может быть помещен на рукоятку прибора. Это более лучшее решение, но только если дисплей невыразительный (типа ЖКИ), то сложно следить, во время работы, за его показаниями. Самым лучшим примером является в меру яркий дисплей, который размещен на антенном блоке, тогда под разными углами зрения легко следить за показаниями. Дисплей, который расположен на антенном блоке, позволяет оператору одновременно следить за его показаниями и за положением антенны.

Эксперты по проведению поисковых мероприятий приходят к выводу: если прибор не достаточно удобен в работе (тяжело считать информацию, тяжелый, очень большой и т.д.), то его технические параметры такие как дальность, мощность и т.д. не имеют значения, так как оператор не сможет провести качественный поиск с его мощностью. Нелинейный локатор должен быть прост и удобен в работе, для проведения поисковых мероприятий на высоком.

При работе нелинейного локатора возможны ложные срабатывания. Причиной ложных срабатываний нелинейного локатора могут быть недостаточно квалифицированные действия оператора, влияние посторонних источников радиоизлучений и т.п. Поэтому нужно рассматривать всевозможные технические решения, позволяющие свести ложные срабатывания к минимуму.

Многие специалисты убеждены, что для уменьшения ложных срабатываний нелинейный локатор необходимо использовать совместно с рентгеновской аппаратурой или аппаратурой для получения визуальных изображений исследуемых объектов. Применение рентгеновской аппаратуры связано со многими сложностями: необходим доступ к обеим сторонам стен, существует опасность облучения. В большинстве случаев рекомендуется использовать эндоскоп, позволяющий обследовать объект изнутри. Для этого необходимо проделать лишь маленькое отверстие в объекте обследования. Реализацией одной из достаточно перспективных технологий является прибор поверхностной локации «Раскан-2», разработанный в Москве. Это малогабаритное устройство, использующее радиоизлучение для получения глубинного поверхностного изображения с разрешающей способностью около 2 см.

При работе с нелинейными локаторами имеют место два действия - обнаружение нелинейного соединения и распознавание типа соединения. Качество нелинейного локатора определяется эффективностью обнаружения нелинейного соединения и селективными возможностями.

Одной из важнейших характеристик для локатора является дальность обнаружения, определяющая глубина проникновения сигнала локатора в обследуемые предметы. Однако данная характеристика должна использоваться лишь для сравнения локаторов, работающих в одинаковых условиях. Следует иметь в виду, что большая дальность обнаружения может привести к обнаружению электронных устройств, находящихся в соседних помещениях. В связи с этим локатор должен иметь не только значительную дальность обнаружения, но и возможность установки на необходимом уровне его основных параметров, таких, как мощность излучения или степень интеграции цифровой обработки сигнала.

Американские модели нелинейных локаторов при определении типа соединения, в основном, используют сравнение уровней сигналов по 2 и 3 гармоникам. Однако не менее важно использовать методы анализа демодулированного аудиосигнала. Для максимальной достоверности трактовки полученных результатов качественный ЛН должен иметь несколько способов определения различия между настоящим полупроводником и ложным соединением.

Зарубежные нелинейные локаторы, представленные на отечественном рынке, при значительно большей стоимости (в 2...3 раза) значительно уступают лучшим отечественным разработкам по производительности поиска, достоверности обнаружения закладных устройств с малой эффективной поверхностью рассеяния.

Из отечественных локаторов наиболее совершенным является локатор IV поколения серии NR900 - NR900E, сочетающий в себе высокий энергетический потенциал, возможность наиболее полного анализа сигналов откликов.

6. Примеры нелинейных локаторов

.1 Профессиональный детектор нелинейных переходов «NR 900 EM»

Назначение. Обнаружение технических средств имеющих в своем составе электронные схемы, в том числе: радиомикрофоны, микрофонные усилители, диктофоны, приемники дистанционного управления, электронные взрыватели.

Принцип работы. Детекторы нелинейных переходов, нелинейные радиолокаторы, индикаторы полупроводниковых приборов - распространенные названия данного класса приборов. Принцип работы детекторов нелинейных переходов состоит в следующем. Передатчик прибора облучает контролируемую зону. Наличие в зоне контроля объектов с полупроводниковыми элементами обуславливает преобразование частоты сигнала в кратные гармоники с последующим переизлучением в эфир. Одновременный прием второй и третьей гармоник позволяет обнаруживать объекты, содержащие полупроводники искусственного (техногенного) происхождения, а также осуществлять селекцию «ложных»" полупроводников, таких как контакт металл-окисел-металл (например, ржавчина). Не важно, включено или выключено техническое средство, или оно находится в «спящем» режиме, если в его составе есть полупроводники (транзисторы, диоды, микросхемы), оно будет обнаружено. Импульсный зондирующий сигнал NR900EM обеспечивает более высокую по сравнению с аналогами обнаружительную способность при существенном снижении уровня вредного биологического воздействия СВЧ излучения на оператора.

«NR900EM» имеет следующие достоинства:

· высокий энергетический потенциал;

·              высокая производительность поиска;

·              отображение режимов работы и результатов поиска по 2 и 3 гармонике на ЖКИ;

·              режим выделения огибающей - «20К»;

·              возможность работы с дополнительным усилителем мощности;

·              безопасность работы оператора.

·              Технические характеристики:

· импульсный зондирующий сигнал

·              чувствительность приемников: -115 дБ/Вт

·              питание от аккумулятор 12В, сеть 220В±10%;

·              штатная упаковка - атташе-кейс

·              дополнительное оборудование: импульсный усилитель мощности Мезон-1 (устанавливается на место штатного аккумулятора), гибкая зондовая антенна Ant-Flex;

·              масса прибора 9,5 кг (в штатной упаковке - 4,5 кг).

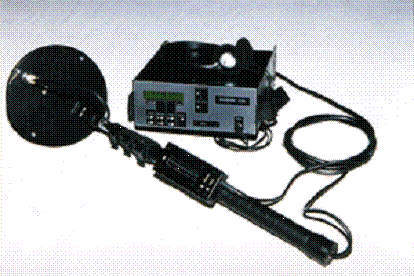

Рис. 1.1

6.2 Стационарный нелинейный радиолокатор «Обь-2С»

Рис 1.2 «радиолокатор Обь-2С»

Назначение. Предназначение стационарного нелинейного радиолокатора «Обь-2С» заключается в регистрации факта проноса через контролируемую область (в проходных предприятиях, в банках, в аэропортах и т.д.) устройств, хранящих радиоэлектронные компоненты, в том числе магнитофонов, приемников, радиомикрофонов, передатчиков, взрывных устройств с электронными взрывателями, управляемыми по радиоканалу и т.д. Вероятность обнаружения зависит от степени экранировки устройств. Радиолокатор позволяет выявить направление расположения устройств на теле или в руках человека.

Особенности применения. При установке радиолокатора требуется исключить влияние близко расположенных электронных устройств на работу радиолокатора, путем их удаления из зоны чувствительности радиолокатора.

Комплект поставки: стойка стационарного нелинейного радиолокатора (2 шт.), нелинейная РЛС «Обь-1» (2 шт.), сетевой источник питания (2 шт.), проводной пульт индикации (1 шт.), приемник беспроводной индикации (1 шт.), имитатор (1шт), световой датчик (1 шт.).

Условия применения. Режим и условия эксплуатации по ГОСТ 20.39.304-73 в рабочем диапазоне температур от + 5 С до +50 С и относительной влажности воздуха до 98% при температуре + 35 С.

Требования по технике безопасности. Плотность потока энергии, создаваемого каждой передающей антенной в главном лепестке диаграммы направленности (при подводимой к ней СВЧ мощности 80 мВт), составляет на расстоянии 0,1 м примерно 5 мкВт/см. Плотность потока энергии в заднем лепестка диаграммы направленности примерно в 20 раз меньше. В соответствии с нормами при плотности потока энергии СВЧ сигнала < 25мкВт/см допускается продолжительность работы до 8 часов. Следовательно, нахождение человека в контролируемой зоне безопасно.

Устройство. Стационарный нелинейный радиолокатор «Обь-2С» состоит из двух независимых стоек, образующих между собой зону контроля. В каждой из стоек имеется приемо-передающий блок, блок питания, радиопередатчик информации, антенная система, состоящая из двух частотных разветвителей, четырех передающих и четырех приемных антенн. На каждой стойке смонтирован съемный пульт световой и звуковой индикации. С помощью радиопередатчика звуковая индикация осуществляется также на приемнике, удаленном от стоек на расстояние до 20 метров. Радиолокатор каждой стойки реагирует на электронное устройство, расположенное на ближайшей к нему стороне, проходящего через контролируемую зону человека. Тревожный сигнал на выносном приемнике имеет разное звучание в зависимости от того, с какой стойки он получен. Радиолокатор производит обнаружение электронных устройств по изменению формируемого радиолокатором ноля. При наличии в зоне контроля электронного устройства происходит преобразование частоты зондирующего сигнала в высшие кратные гармоники с последующим их переизлучением в окружающее пространство. Преобразованный и переизлученный объектом сигнал принимается приемником радиолокатора. Приемник настроен на прием 2-й гармоники зондирующего сигнала, анализирует и преобразует этот сигнал для визуальной и звуковой индикации.

Технические характеристики:

· частота излучения передатчиков 1-ой и 2-ой стоек: 1000 МГц;

·              частота настройки приемников 1-ой и 2-ой стоек: 2000 МГц;

·              мощность излучения на входе каждой из передающих антенн: 80 мВт;

·              диапазон регулировки чувствительности: 60 Дб;

·              частота излучения передатчика информацию: 315 МГц;

·              область регулировки светового датчика: 1,8…2 м;

·              индикация: звуковая, визуальная, звуковая по радиоканалу с отличительными признаками по каждой стойке;

·              питание: 220 В, 50 Гц (20 Вт ´ 2);

·              время непрерывной работы: без ограничений;

·              расстояние между стойками: 80 см и более;

·              размеры стойки: 1470х260х210 мм (основание - 215х415 мм);

·              масса стойки: 20 кг

Проверка функционирования аппаратуры производится по спец. имитатору. В качестве имитатора может также быть использован любой бытовой малогабаритный магнитофон или плеер.

.3 Прибор нелинейной локации «РОДНИК-23»

Прибор предназначен для бесконтактного обнаружения включенных и выключенных скрытых закладных радиоэлектронных устройств подслушивания и передачи данных, звукозаписывающих устройств, а также взрывных устройств с электронными взрывателями.

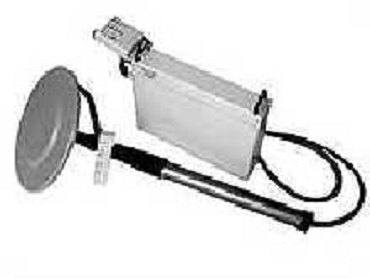

Рис 1.3 прибор нелинейной локации «Родник-23»

Особенности применения. Прибор обеспечивает обнаружение электронных и контактных объектов через преграды из дерева, пластмассы, кирпича, бетона и др. материалов, а также в багаже, ручной клади и под одеждой. При этом электронные объекты обнаруживаются одинаково эффективно как во включенном, так и в выключенном состоянии. Если объект включен, прибор позволяет контролировать на слух режим работы (речь - если объектом является подслушивающее устройство или диктофон, тон таймера - если объектом является взрывное устройство и Т.п.). Конструкция прибора позволяет производить обследование без перемещения приемопередающего блока - перемещается оператором только антенный датчик, на который вынесены все органы управления и индикации. Конструкция антенного датчика позволяет производить поиск в труднодоступных местах.

Принцип работы. Прибор состоит из приемо-передающего блока, блока питания от сети, аккумулятора 12 В и выносного антенного датчика. Датчик создает в контролируемой зоне электромагнитное поле (зондирующий сигнал). При наличии в зоне контроля радиоэлектронного устройства любого назначения в нем происходит преобразование частоты зондирующего сигнала в высшие кратные гармоники с последующим их переизлучением в окружающее пространство. Преобразованный и переизлученный объектом сигнал принимается приемником радиолокатора. Приемник, настроенный на прием 2-ой и З-ей гармоник зондирующего сигнала, анализирует и преобразует эти сигналы для визуальной и звуковой индикации. Анализ уровней 2-ой и З-ей гармоник принимаемого сигнала, наличие регулировок мощности передатчика и чувствительности приемника в радиолокаторе позволяет различать электронные объекты от помеховых контактных объектов и точно определять их местоположение. Информация о факте обнаружения выдается в виде звукового сигнала в головных телефонах, а также в виде световых сигналов на индикаторах уровня красного цвета при обнаружении электронного объекта или на индикаторах зеленого цвета при обнаружении контактного объекта (индикаторы размещены на антенном датчике).

Технические характеристики.

· мощность СВЧ-сигнала на выходном разъеме приёмо-передающего блока - 2 Вт;

·              потенциал излучаемого СВЧ-сигнала - 4 Вт;

·              частота излучаемого СВЧ-сигнала - 910 МГц;

·              частоты приема - 1820 МГц и 2730 МГц;

·              чувствительность приемника на обеих частотах - минус 145 дБ/Вт;

·              глубина регулировки чувствительности - 45 дБ (в сторону загрубления);

·              глубина регулировки мощности - 15 дБ (в сторону уменьшения);

·              индикация - звуковая, световая;

·              напряжение питания: - 220 В/ 50-60 Гц (40 ВА); ±12В (при токе не более 2 А);

·              время непрерывной работы: от сети переменного тока - без ограничений; от аккумулятора - не менее 2 часов;

·              максимальная дальность обнаружения радиомикрофонов - 0,4- 6 м.

Условия применения. Температура от минус 15°С до плюс 45°С. Влажность 85 % при 25° С.

Комплект поставки. Прибор и полный комплект принадлежностей размещаются в одном чемодане типа "атташе-кейс" с габаритными размерами 490х370х130 мм. Масса комплекта - 7,5 кг (без аккумулятора). В комплект поставки входят: приемо-передающий блок; антенный датчик; ручка датчика; удлинительная штанга к датчику; блок питания от сети переменного тока напряжением 220 В 50-60 Гц; контрольное устройство; головные телефоны; кабель для соединения антенного датчика с приёмо-передающим блоком; кабель питания; кабель питания от аккумулятора; укладочный чемодан; инструкция по эксплуатации; аккумулятор и зарядное устройство к нему.

.4 Нелинейный локатор «Катран»

Нелинейный локатор «Катран» предназначен для выявления средств несанкционированного получения информации, установленных в строительных конструкциях, предметах мебели и интерьера, находящихся как в активном, так и в выключенном состоянии.

Работа локатора основана на свойстве полупроводниковых элементов излучать вторую и третью гармоники при облучении их зондирующим СВЧ сигналом. «Катран» обеспечивает обнаружение устройств, содержащих полупроводниковые элементы, и предварительную оценку природы обнаруженного объекта по соотношению уровней переизлучаемых им 2-й и 3-й гармониках (транзисторы, диоды, микросхемы - преобладание 2-й гармоники, коррозийные диоды, окислые плёнки, образованные естественным путём, - 3-й гармоники).

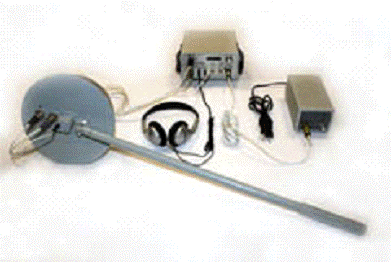

Рис. 1.4. Нелинейный локатор «Катран»

Отличительные особенности:

· автоматическая настройка на частоту (в пределах рабочего диапазона с шагом 0,5 МГц), на 2-й гармонике которой имеет место минимальный уровень помех;

·              регулировка мощности излучения в широких пределах и возможность работы вблизи радиоэлектронных устройств;

·              антенна с круговой поляризацией;

·              минимизированные задний и боковые лепестки;

·              использование различных видов модуляции зондирующего сигнала позволяет не только обнаруживать электронные устройства, но и определять их тип при прослушивании;

·              наличие встроенного динамика;

·              возможность подключения наушников;

·              возможность работы от аккумулятора и от сети 220 В (зарядное устройство входит в комплект поставки).

Технические характеристики:

· виды излучаемого сигнала: непрерывное излучение несущей частоты, импульсная модуляция несущей частоты

·              частота излучения 890-895 МГц;

·              шаг автоматической перестройки рабочей частоты - 0,5 МГц;

·              анализируемые гармоники: 2 и 3;

·              максимальная мощность излучения 2 Вт

·              градации мощности : 80 мВт, 160 мВт, 600 мВт и 2 Вт;

·              чувствительность приемника: - 130 дБ;

·              индикация звуковая и визуальная (шкальный индикатор);

·              питание 12 В (литий-ионный аккумулятор) или от сети 220 В;

·              время непрерывной работы 2,5 часа;

·              масса (с аккумулятором) 3,1 кг

7. Сравнительная характеристика нелинейных локаторов

Заключение

В результате работы было изучено устройство нелинейного локатора, принцип его работы, эксплуатационно-технические характеристики НЛ, а также были разобраны примеры нелинейных локаторов. Важно понять, что во время работы нелинейного локатора происходят два процесса: обнаружение нелинейного соединения и выявление различий между настоящими и ложными полупроводниками. О нелинейном локаторе нужно судить как по дальности обнаружения, так и способности различать эти соединения.

Наиболее важной характеристикой нелинейного локатора является дальность обнаружения - глубина проникновения сигнала в предметы, находящиеся в место поиска. Однако концепция этой характеристики должна пониматься правильно и использоваться только для сравнения нелинейного локатора во время испытаний в одинаковых условиях. Более того, большая дальность обнаружения не обязательно хорошо характеризует нелинейный локатор; вы можете просто обнаруживать электронные устройства (компьютеры, телефоны) в соседней комнате. Во время работы нелинейный локатор должен иметь не только достаточную дальность обнаружения, но и возможность соответствующей регулировки (обычно с помощью регулировки мощности передатчика или за счет регулировки степени усиления сигнала приемника) для обеспечения необходимой глубины обнаружения в обследуемом материале. Исторически модели нелинейных локаторов в Соединенных Штатах основывались лишь на сравнении второй и третей гармоник. Однако также важно использовать методы аудио анализа полупроводниковых соединений, такие, как «эффект затухания» и физического воздействия. Для максимальной надежности хороший нелинейный локатор должен использовать несколько методов идентификации настоящих и ложных полупроводников.

СПИСОК ЛИТЕРАТУРЫ:

.     Вернигоров Н.С. Кузнецов Т.В. Некоторые особенности характеристик нелинейных локаторов. Безопасность информации // Информост. 2002

2.       Вернигоров Н.С. Методическое пособие «Особенности устройств съема информации и методы их блокировки». Томск, изд. Пиллад, 1996.

.        Вернигоров Н.С. Принцип обнаружения объектов нелинейным радиолокатором.

.        Кузнецов Т.В. Усольцев А.А. Некоторые особенности характеристик нелинейных локаторов.

.        Захаров А.В. Методика работы с некоторыми нелинейными локаторами // Конфидент. 2001

.        Калабухов В.А. Ткачев Д.В. Нелинейная локация: принципы сравнения.

7.       ГОСТ 12.1.006-84 Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля

8.       <http://www.detsys.ru/?tc=111&sc=181> Томас Джонс. Зачем нужен нелинейный локатор и как с ним работать. Обзор нелинейной локации.

.        <http://www.secagency.ru/pl.php?label=13> Нелинейный локатор - эффективное средство обеспечения безопасности Автор: Н.С. Вернигоров

.        <http://www.batman.ru/content/articles/index.php?article=27867> Классификация методов и средств поиска электронных устройств перехвата информации

.        <http://vikhr.ru/page161421>. Некоторые особенности характеристик нелинейных локаторов.

.        <http://www.sinf.ru/catalog/sp_articles/article03.htm>. Обзор технологии нелинейной локации
