Водопост
|
Май
|
июнь
|
июль
|
август
|
сентябрь
|
Октябрь
|
1
|
Селезневка
|
9,3
|
16,2
|
20,4
|
20,8
|
16,5
|
19,3
|
2
|
Заводинка
|
10,9
|
16,9
|
21,6
|
21,0
|
16,6
|
9,5
|
На всей акватории водохранилища
ледостав устанавливается в ноябре - январе и неодновременно. Толщина льда при
ледоставе изменяется от нескольких сантиметров до десятков и зависит от
температуры воздуха, мощности снегового покрова, величины плеса и ветрового
режима. Максимальной величины толщина льда достигает в конце февраля - начале
марта. Максимальная толщина льда зафиксирована на озерной части водохранилища в
155 см и наличие глубоких трещин. Продолжительность ледостава колеблется от 129
до 161 дня.
Разрушение ледяного покрова обычно
начинается в первой половине апреля с образования проталин, разводьев,
появление закраин и заканчивается в первой половине мая.
Начиная с I декады марта толщина
ледяного покрова начинает уменьшаться за счет подтаивания снизу и сверху. По
мере весеннего потепления стаивания снега и усиления солнечной радиации,
частично проникающей под лед, ледяной покров начинает терять свою прочность и
постепенно разрушаться.
Характеристика химического качества
воды. Вода водохранилища пресная и пригодна для питья и водопоя скота Вода
практически во все периоды года не обладает карбонатной агрессией (рН
колеблется в пределах 7,20 - средняя минерализация 3 г/л).
Оценка берегов для купания. При
оценке водных объектов для пляжно-купального отдыха рассматриваются следующие
условия: условия подхода к воде; наличие плоской полосы; характер дна; преобладание слабого
волнения на крупных водоёмах, которым является Бухтарминское водохранилище;
температурный режим.
Для оценки водных объектов для
пляжно-купального отдыха побережья Бухтарминского водохранилища рассматриваются
все вышеперечисленные условия.
Допустимая норма эксплуатации пляжа
должна производиться строго в соответствии с нормами допустимой антропогенной
нагрузки, которая в настоящее время составляет 5 м2 на одного
человека. Разрушающее воздействие на пляжи оказывают сверхнормативные
рекреационные нагрузки.
Идеальными условиями благоприятными
для организации пляжа является песчаный берег (в худшем случае мелкогравийный)
с шириной не менее 40 м и пологим спуском к воде и не менее 20 м на глубину 1,5
м водоема. На дне водоема не должно быть растительности, скорость ветра в в течение
50-70 дней купального сезона не должна превышать 2 м/сек, а температура воды
равняться 18-220 С. Таким требованиям отвечает значительная часть левобережной
части водохранилища в районе с. Тимофеевка и Казнаковка и берега в районе с.
Алтай.
Почвенно-растительный
покров
Значение растительного покрова в
качестве рекреационного ресурса велико, из-за ионизационных и фитонцидных
свойств растений, особенно лесов, так как они способствуют повышению содержания
кислорода в воздухе и его ионизации.
Прилегающая береговая полоса озера
покрыта смешанным незначительными по площади лесными массивами чередующиеся со
степными участками подступающим к побережью. Лес является наиболее важным
рекреационным ресурсом, обеспечивающим организацию многих видов отдыха, оздоровления
и лечения. Основными лесообразующими породами являются осина, береза, сосна.
Различные по породному составу, возрасту, условиям местопроизрастания деревья и
кустарники создают особый микроклимат в зоне отдыха. Рекреационную функцию леса
определяет санитарно-гигиеническая обстановка, которая в значительной степени
зависит от фитонцидных свойств растений. Фитонциды, это летучие вещества,
выделяемые древесной растительностью, которые сеннееующее действуют на
определённые микроорганизмы.
Почвы прибрежной рекреационной зоны
характеризуются как горные черноземовидные, горно-степные и горно-луговые. Леса
богаты ягодами (малина, смородина, земляника), а также грибами.
Живописный ландшафт в сочетании с
акваторией Бухтарминского водохранилища является привлекательным для
отдыхающих, как организованных так и не организованных, самостоятельно
посещающих рекреационную зону в различные сезоны года. Благоприятные
природно-климатические условия, близость водохранилища обеспечивают
разнообразные рекреационные виды деятельности: горный туризм, пешие прогулки,
рыбалка, водные виды спорта (гребля, катамараны, яхты), катание на лыжах и
санях в зимнее время года, сбор дикоросов, ягод и грибов.
Для сохранения данного природного
комплекса необходимо, базируясь на научных исследованиях и практике освоения
рекреационных территорий, ограничить нагрузку на ландшафт с введением поправки
на интенсивность биологических процессов в горной местности для смешанных
лесов.
В данном случае правомерным является
принятая нормативная нагрузка
ГГПИ «КазГИПРОГрад» на ландшафт в
районе дома отдыха «Голубой залив» 1-2 чел./га.
Животный
мир
В водах Зайсана и Бухтарминского
водохранилища обитает более десяти видов рыб. Промысловыми являются судак,
сазан, окунь, щука, лещ, плотва(сарожка), чебак, карась, реже встречается
таймень и нельма.
На побережье обитают: косуля,
заяц-беляк, лисица, барсук, хорь, горностай, колонок, в околоозерной части
водятся: кабан, волк, сурок, карсак, заяц-песчаник, ондатра. В районе дома
отыха «Голубой залив» из боровой дичи в лесах водятся: тетерев, рябчик,
глухарь, куропатка при незначительном количестве водоплавающей дичи, кроме
уток. Озеро Зайсан является местом обитания водоплавающих и околоводных птиц.
Здесь гнездятся и скапливаются во время сеннее-весенних миграций стаи птиц. Это
серый гусь, кряква, чирки, обычные речные чайки.
Богатая фауна прибрежной зоны
водохранилища и озера могут служить основой для развития новых направлений
отдыха - охота и рыболовство с привлечением иностранных туристов.
1.4
Архитектурные решения

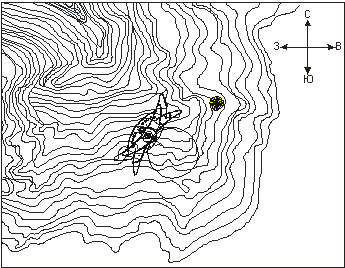

Ситуационная схема
Территория для разработки
генерального плана и рекреационного комплекса на побережье Бухтарминского
водохранилища находится в Зыряновском районе на правом берегу водохранилища,
ныне дом отдыха «Голубой залив» (первый рекреационный район).
Территория зоны отдыха «Правобережье
Бухтарминского водохранилища» охватывает площадь 745 га, непосредственно
«Голубой залив» 25 га. Существующие учреждения отдыха сосредоточены в
непосредственной близости к урезу воды водохранилища и представлены базами для
массового отдыха в теплый период года.
Всего на побережье размещаются более
1750 объектов, в том числе 32 базы отдыха предприятий, организаций и частных
лиц. Единовременная вместимость всех существующих на правобережье
Бухтарминского водохранилища учреждений отдыха, включая дачи, составляет
порядка 15500 человек. Суммарная площадь земельных участков всех учреждений
отдыха и дач составляет 517 га.
Район размещения баз отдыха и к дому
отдыха «Голубой Залив» имеет достаточно устойчивую транспортную связь -
железнодорожный транспорт (ст. Селезневка), автобусное сообщение с
Усть-Каменогорском, Зыряновском и Серебрянском, с твердым асфальтобетонным
покрытием, а также речной транспорт - с Усть-Каменогорском и п. Тугыл
Тарбагатайского района, воздушное сообщение от международного аэропорта
Усть-Каменогорск.
Генеральный план комплекса
предусматривает зонирование территории с размещением гостиницы с
инфраструктурой, отдельных жилых домиков, спортивных площадок, организацию
проездов и входов, а также озеленение и благоустройство участка. Главная задача
- создание наиболее благоприятных условий для отдыхающих. С этой целью участок
разграничивается на парк, проезды, территории главных, второстепенных и
подсобных зданий и сооружений. Важна конфигурация участка, именно форма
участка, его глубинное или фронтальное развитие во многом определяют
зонирование территории, взаимодействие основных композиционных осей и
соответственно композицию зданий. Форма участка близка по форме к
прямоугольнику, что значительно упрощает разделение на зоны. Главный фасад, где
располагаются окна гостиничных номеров, выходит на водохранилище, а с другой
стороны располагается парк и живописные горы. С точки зрения общей застройки
берега водохранилища, участок комплекса расположен на окраине в благоприятных
условиях в природном и ландшафтном отношении, что является дополнительным
лечебным фактором.
Площадь, занятая под постройки, не
превышает 30%, зелёные насаждения занимают не менее 60% территории, подъезды,
проезды и площадки с твёрдым покрытием -25%.
При организации ландшафта и
озеленении территории применяются различные приёмы и видовой состав насаждений,
учитывающие специфику комплекса отдыха. На территории комплекса преобладают
хвойные насаждения, а при трассировке дорожной сети парка созданы терренкуры
различной протяжённости для дозированной ходьбы.
В парке выделяется детская зона, с
разнообразным ассортиментом цветов, деревьев и кустарников в различных
сочетаниях, что имеет не только декоративно-оздоровительное, но и
учебно-познавательное значение. На их территории высаживается значительное
количество экзотов. При подборе ассортимента для парков детских зон исключаются
колючие и ядовитые деревья, кустарники и травянистые растения. Площадки для
игр, отдыха и лечебной физкультуры дифференцируются по возрастным группам.
Особое значение при этом приобретают
вопросы зонирования с целью обеспечения необходимого
санитарно-эпидемиологического и лечебно-охранительного режимов. Наличие
рационального озеленения, искусственного обводнения и наличие фонтанов
оказывают особенно благоприятное влияние на микроклимат территории и комплекса.
Для уменьшения отрицательного
влияния водного шума гостиница размещена на удалении не менее 30 м. от красной
линии воды. Административно-хозяйственные здания допускается располагать по
границе участка. К территории комплекса введутся удобные подъездные пути, с
отдельным въездом в каждую зону; стоянки автомобильного транспорта организованы
не ближе 40 и не далее 150 м. от здания комплекса. Перед входами в здание
организуются оборудованные и озеленённые площадки.
Предполагается, что обслуживающий
персонал комплекса, может проживать в небольшой гостинице недалеко от
комплекса. Данное место отвечает всем требованиям, предъявляемым к учреждениям
отдыха: имеются территории для размещения парка, имеется водоем, территория
хорошо проветривается.
Определение мощности
центра
Одним из вариантов решения задачи -
удовлетворение рекреационных потребностей населения - является строительство
рекреационных учреждений комплексами, что позволяет при значительном снижении
капиталовложений в строительство и эксплуатационных расходов повысить уровень
обслуживания туристов и отдыхающих. Несомненно, наиболее оправдано включение в
состав таких комплексов учреждений с различным набором групп помещений культурно-бытового
и физкультурно-оздоровительного назначения и даже с различным режимом сезонной
эксплуатации. Это позволяет значительно повысить уровень обслуживания различных
групп туристов и отдыхающих благодаря использованию взаимодополняющих помещений
физкультурно-оздоровительного и культурно-бытового назначения входящих в
комплекс учреждений.
Кроме того, при всевозрастающей
потребности в отдыхе семьей с детьми формирование многофункциональных
комплексов отдыха способствует - организации новых форм семейного отдыха, при
которых возможно одновременное пребывание детей и взрослых членов семьи в
различных учреждениях, входящих в состав комплекса.
Очевидно, что строительство
рекреационного фонда необходимо и предприятиям региона, оно создает не только
благоприятные условия отдыха работающих и их семей, но тем самым способствует
закреплению рабочих на производстве и снижению текучести кадров. В этом плане
формирование многофункционального комплекса отдыха дает предприятию большие
преимущества в организации отдыха трудящихся. А привлечение туристов в комплекс
- это создание хорошей экономической базы, в первую очередь, для предприятия,
ведь туризм является одним из важнейших факторов в развитии экономики.
Для предприятия особенно выгодно и
удобно строить учреждения отдыха в комплексе, т.е. на одной площадке. Выгодно
как в экономическом плане - снижение капиталовложений в строительство комплекса
и освоение территории, так и в административно-хозяйственном - создание общей
хозяйственной зоны, инженерно-транспортной инфраструктуры, единой дирекции. И
при этом значительно легче решаются также вопросы содержания и охраны сезонных
учреждений, подбора и использования обслуживающего персонала.
Для полного удовлетворения всех
потребностей в отдыхе трудящихся предприятий и их семей согласно существующим
нормативам необходимо строительство почти всех типов учреждений отдыха: домов
отдыха (пансионатов) для отдыха взрослых и родителей с детьми, баз отдыха,
обеспечивающих сезонный и кратковременный отдых, санаториев-профилакториев и
лагерей отдыха для детей.
С учетом потребностей предприятия и
выявленной возможностью нагрузки на территорию площадки комплекса его общая
величина была определена в 530 мест, в этом числе гостиничный комплекс - 300 -
350 мест, гостиничные домики - 30 мест, жилье для персонала - 150 мест. Общая
вместимость территории комплекса на 1000 человек, с учетом временного
пребывания людей.
В состав комплекса войдут
гостиничный комплекс с блоками культурно-бытового и
физкультурно-оздоровительного обслуживания и блоком питания, гостевые домики с
лыжной базой, с лодочной станцией и пляжем с аквапарком. Так же отдельное жилье
для персонала и их гостей.
В решении плана комплекса, а также в
проектах зданий должно последовательно находить отражение стремления приблизить
отдыхающих к природному окружению и одновременно изолировать жилые группы и
функциональные зоны различного назначения друг от друга. Подразделения
комплекса и зоны детского отдыха, физкультурно-оздоровительных и
культурно-бытовых мероприятий должны быть отделены лесопарком; жилые группы и
центры обслуживания каждого из подразделений в свою очередь должны быть
окружены деревьями и кустарником. Такое решение позволит создать благоприятные
условия для отдыха разнообразного контингента отдыхающих.
В целом проект представляется как
пример архитектурно - природной композиции, где застройка органически сливается
с ландшафтом.
Классификация
Проектом принята следующая
классификация центра:
1. по времени эксплуатации -
круглогодичная
2. по режиму работы - круглосуточный
. по номенклатуре типов -
локальный
. по вместимости - средний
(350 мест в гостинице)
. по размещению - в
пригородной зоне.
Композиционно - пространственная
организация центра
В основу объемно - пространственного
решения центра принята центричная уравновешенная композиция, на основе
пересечения двух композиционных кривых осей. Осуществляется условное двучастное
деление композиции по двум пересекающимся осям.
Центром композиции как
горизонтальной, так и вертикальной - служит атриум, являющийся ядром центра и
вертикальной осью.
На продольной оси размещаются
функциональные блоки - питания, физкультурно-оздоровительный, к которой
примыкают культурно-развлекательный блок торгово-бытового обслуживания. Начало
фиксируется площадкой-кафе на воде и пирсом, конец оси летним кафе.
На поперечной оси размещается
главный вход в Центр. Конец и начало оси фиксируются большим открытым
бассейном, и парковой зоной.
При проектировании выбран смешанный
тип здания: централизованный и блокированный. Полная изоляция гостиничных
номеров от шума достигается функциональным зонированием по высоте здания, с
расположением на первых двух этажах обслуживающей зоны.
Централизованная композиция -
обеспечивает удобную взаимосвязь всех помещений. При этом получаются кратчайшие
графики движения и эвакуации посетителей центра.
Комплекс запроектирован на 350 мест
в гостинице и 200 посетителей.
В плане здания можно проследить
повторение характерных линий рельефа и водоема, поэтому здание не статично в
плане, имеет не простую форму и органично вписывается в ситуационную схему.
Функциональное
зонирование ГП
Генеральным планом предусматривается
освоение территории побережья и строительство новых объектов отдыха, а также
обустройство наиболее удобных участков береговой полосы с организацией пляжей,
спортивных и игровых площадок, доступных для всего контингента отдыхающих в
зоне отдыха.
Общерекреационные дороги проходят от
ст. Селезневка до дома отдыха «Голубой залив». От основной трассы до «Голубого
залива» 8 км. Так существует проселочная дорога от мелких рекреационных баз.
Расчетное число отдыхающих
одновременно в зонах отдыха определено исходя из рационального использования
природных ресурсов и размеров пригодной для застройке территории и составляет:
в летнее время - до 15,5 тыс. человек, зимой - до 1,5 тыс. человек, в частности
на территории «Голубого залива»: в летнее время - до 1 тыс. человек, в зимнее -
до 500 человек.
На рекреационных территориях
«Голубого залива» выделены следующие зоны:
проживания - для размещения спальных
корпусов и столовых, площадок для спортивных занятий и сооружений для
климатолечения;
общественного обслуживания - для
размещения общекомплексных учреждений общественного обслуживания с объединением
их в центры (лечебные, культурно-массовые и др.);
зона для размещения спортивных
залов, спортивных площадок, плавательных бассейнов и других спортивных
сооружений;
- зеленых насаждений общего пользования (парк зоны отдыха и
лесопарк) - для использования в целях организации тихого отдыха, климатотерапии
и дозированной ходьбы (маршрутов терренкура).
Основным типом жилья будут являться
гостиничный комплекс на 300 мест. На территории пансионата предусмотрены кафе,
очаги и кухня для самостоятельного приготовления пищи. Участок комплекса
оборудуется водопроводом и электроосвещением.
На территории оборудованы туалетные
павильоны с биотуалетами. На территории комплекса предусматривается общая
автостоянка под навесом. Для проведения дискотек предусматривается площадка
размером 300 кв. м. На территории комплекса предусмотрено жилье для
административно-обслуживающего персонала, которое размещается на территории
участка, изолированного от основной территории зелеными насаждениями.
На территории комплекса
круглогодичного отдыха предусматривается размещение коттеджей облегченного
типа, столовой и спортивных площадок.
Спортивные площадки располагаются на
расстоянии не менее 100 м от мест приготовления и приема пищи с учетом розы
ветра и на расстоянии не менее 40 м от остальных сооружений.
На пляже предусмотрено размещение
раздевальных кабин с помещениями
для хранения одежды, так же защитные
устройства от солнца, удобные лежаки для принятия солнечных ванн, мини бар,
прокатный пункт.
Для зоны отдыха предусматриваются
лодочные станции, которые размещаются в стороне от мест массового отдыха, и отделены
большим пирсом с дополнительной функцией летнее кафе на 30 посадочных мест. При
пляжах обязательно размещение пункта службы спасения. С учетом большой площади,
на пляже расположено четыре спасательной станции.
Наряду с использованием для купания
естественных водоемов предусматривается строительство аквапарка, открытого и
закрытого плавательного бассейна в составе SPA-центров и стационарных
учреждений отдыха.
Функциональное
зонирование рекреационного круглогодичного комплекса
В комплексе спроектирована: удобная
планировка и качественная отделка помещений гостиницы, оснащение ее
общественных помещений и жилых номеров комфортабельной мебелью и оборудованием,
полные комплекты высококачественного белья, современное высокопроизводительное
кухонное оборудование, удобное лифтовое хозяйство и др. является одним из
факторов обеспечения качественного обслуживания в гостиничном предприятии.
Кроме того, предъявляются
специальные требования к архитектуре зданий и сооружений, особому расположению
комнат для гостей, спортивных площадок, развлекательных заведений и мест
отдыха, медицинских учреждений.
Главные функциональные зоны:
культурно - бытовая зона, спальная зона, общественная зона, зона для детского
досуга, зона для взрослого досуга (бильярд, бар, боулинг), спортивная зона,
зона питания, складская зона.
Общественный центр комплекса входит
в культурно-бытовую зону, где размещаются ресторан на 225 посадочных мест,
бассейн открытого типа и закрытого, кинотеатр, боулинг, бильярдная, интернет
кафе, сауна. Для культурно-массовой работы будет использован передвижной
кинотеатр, для которого предусматривается площадка с постоянными скамьями и
эстрадой. Для танцев предусматривается площадка 130 кв. м. На территории
комплекса предусматривается полный состав сооружений активных форм отдыха.
Рекреационный комплекс располагает
охраняемой автостоянкой, кафе, барами, ночной дискотекой, яхтой, скутерами,
лодками, детской комнатой, аттракционом-батутом, бильярдными и тренажерными
залами, хорошо оборудованным и оснащенным пляжем, парикмахерской,
киноконцертным
залом, приспособленным для
проведения семинаров, конференций и выставок.
Рекреационный комплекс оборудуется
системой водоснабжения, альтернативной системой отопления и канализации. Здесь
же размещается унифицированная группа помещений, обеспечивающая ряд услуг
(медпункт, помещения административно-хозяйственного назначения, прокаты
туристского и спортивного инвентаря и т.д.).
Для проектируемого
многофункционального центра все необходимые данные о номенклатуре помещений и
их площади взяты из СНиП РК 3.02-02-2001 «Общественные здания и сооружения»,
СНиП РК 3.02-13-2003 «Проектирование гостиниц» и СНиП РК 3.02-16-2003
«Многофункциональные здания и комплексы». Площадь некоторых помещений
многофункционального центра увеличена, так как они используются в целях всего
комплекса.
Гостиничная часть
комплекса
Гостиница состоит из следующих
функциональных групп помещений.
Приемно-вестибюльная группа
(вестибюль, гардероб, бюро приема и регистрации, бюро бронирования, зона
информации, швейцарская, камеры хранения, помещение охраны, телефонный
переговорный пункт, пункт обмена валют, кассы продажи билетов на автотранспорт,
помещение портье и дежурного администратора, медпункта, зимнего сада и бара).
Главный вестибюль используется как
распределительное пространство - для приёма входящих, ожидания и
функционирования всех примыкающих к нему помещении. С левой стороны также
примыкают помещения мастерских и парикмахерской.
Регистрация гостей, управление их
прибытием и отъездом, предоставления различных услуг проживающим происходит в
общественной части гостиницы. Распределяются в пространстве и во времени потоки
гостей: прибывающие, выезжающие и проживающие. Пространство вестибюля
зонируется: лестничные и лифтовая зоны, зона главного входа, зона приема гостей,
отдыха гостей, зона предоставления дополнительных услуг проживающим. Удачное
расположение зон способствует рассредоточению непересекающихся потоков.
Гостиница проектируется с учетом
мирового стандарта и обеспечивает высокий уровень безопасности и т.п., что
необходимо для привлечения иностранных туристов.
Административная группа (приемная,
кабинеты заместителя директора и инженера, бухгалтерия, отдел кадров, архив,
сейфовая, зал совещаний). Эта группа помещений находится на втором этаже, с
правой стороны от лестниц, соединяется с вестибюлем - коридором и имеет
отдельный запасной эвакуационный выход на улицу.
Группа хозяйственно-производственных
помещений (узел связи, кладовая службы уборки территории, АТС, комната
персонала, кабинет завхоза, ЦДП, складские помещения). Эта группа помещений
находится на цокольном этаже.
Особенностью планировочной
организации являются атриум, через которые осуществляется естественное
освещение центральной части гостиницы. Атриум имеет цилиндрическую форму
высотой на 16 этажей всей гостиницы. В нем расположены вертикальные
коммуникации - лифтовой узел, состоящий из двух пассажирских и одного
обозревательного лифтов. В нем расположен зимний сад, используемый как зона
ожидания и сбора организационных групп. Из зимнего сада есть выход из здания в
сторону пляжа.
К вестибюлю примыкает парадная
винтовая лестница и одна эвакуационная лестница, с выходом на улицу, еще две
лестницы располагаются в конце каждого коридора, на 5 этажей, также с выходом
на улицу.
Из вестибюля гостиницы через пассаж
можно попасть во все блоки рекреационного комплекса. Пассаж в проекте
используются не только для выявления целостности композиции, но и главной их
целью является - поддержание единого внутреннего микроклимата здания, т.к.
территория, где запроектирован рекреационный комплекс, относится к 1В
строительно-климатическому району. Климат района резко континентальный - зима
холодная, лето теплое дождливое и с большими колебаниями суточных и годовых
температур воздуха, а с помощью пассажей можно создать оптимальные условия для
жизнедеятельности центра.
В состав помещений каждой группы
дополнительно входят технические или вспомогательные помещения.
На третьем и всех последующих этажах
гостиницы (до 16) расположены жилые номера и помещения поэтажного обслуживания.
Со всех этажей гостиницы через
проход в пассаже правой части можно попасть в культурно-развлекательный блок.
Культурно-развлекательная
часть комплекса
Культурно-развлекательная часть
комплекса рассредоточена на первом и втором этаже.
На первом этаже расположен детский
корпус, выход на улицу, интернет-кафе, бильярдная, лаундж бар с отдельной
уличной площадкой с выходом, и имеет вход из нутрии.
При кафе расположена общая кухня,
кладовые продуктов и загрузочная площадка со своим выходом на улицу, к которому
обеспечен свободный подъезд транспорта для подвоза продуктов.
К кафе также примыкает летняя
площадка со стороны улицы, для функционирования в теплое время года.
На втором этаже имеется боулинг на 3
игровые полосы, ресторан на 225 посадочных мест, плюс летняя терраса на 100
человек. У ресторана общая просторная кухня, с подъемниками продуктов с первого
этажа. Так же имеется универсальный зал с трансформирующими стенами и
дополнительными помещениями. В этом зале могут проходить концерты, совещания,
танцевальные мероприятия, имеется передвижной кинотеатр.
На этом же этаже существует переход
в спортивный корпус, с переходом на уровень первого этажа, по винтовой
лестнице, на котором находить большая сауна, с мини баром и бильярдной.
Помещения
торгово-бытового обслуживания
Данные помещения располагаются на
первом этаже, с выходом в общий коридор. В нем запроектировано расположить
торговые отделы непродовольственными товарами и продовольственные.
В торговой зоне посетителям
предлагается широкий выбор различной одежды, обуви, спортивного инвентаря и
снаряжения, информационной и сувенирной продукции, продуктов питания.
Физкультурно-оздоровительный корпус
Корпус имеет две разные входные
группы: вход со стороны улицы и вход из основного корпуса. В состав помещений
этого корпуса входят:
тренажерный зал 80 м2,
комнатой инструкторов, раздевальные с душевыми и санузлами, со снарядной;
зал для фитнеса и йоги 50м2;
детский спортивный зал 36м2;
сауна с бассейном.
При вестибюле располагается прокат
спортивного инвентаря, регистрация
посетителей, гардероб и санузлы.
На втором этаже расположена сауна с
бильярдной, мини баром.
Также учитывается штат инструкторов.
Больничный корпус
Корпус расположен на первом этаже, с
выходом на улицу и также связан общим коридором с основным корпусом.
Состав помещений:
аптека;
кабинет дежурного врача;
процедурный кабинет;
отдельные две палаты, для временного
содержания тяжело больных людей.
Корпус питания
Корпус питания - на втором этаже, с
расположение общей кухни на первом, с подъемниками продуктов. Главный элемент
корпуса - обеденный зал на 225 мест, плюс летняя терраса на 100 человек.
Рассчитанная на общее пользование посетителей всего комплекса.
Вход в столовую через фойе из
пассажа, к фойе примыкают гардероб и санузлы. При кухне столовой запроектирована
кладовая продуктов и загрузочная площадка. Со столовой запроектировано два
эвакуационных выхода - один на улицу и один запасной через пассаж на улицу.
На первом этаже в левом части
комплекса распложено кафе на 32 места, кухня общая.
Так же на территории комплекса
запроектированы летние кафе, бары.
1.5
Архитектурно-художественное решение
Территория для разработки
генерального плана и рекреационного комплекса расположена на побережье
Бухтарминского водохранилища находится в Зыряновском районе на правом берегу
водохранилища, ныне дом отдыха «Голубой залив» (первый рекреационный район).
На проектируемой территории
предлагается размещение 16 - этажный рекреационный круглогодичный гостиничный
комплекс.
Здание комплекса имеет не простую
полукруглую форму в плане, в виде летящей птицы, и в перспективе на сидящую
птицу. Форма выбрана не случайно, птица это символ свободы, независимости и
красоты, так же символизирует море, солнце, что не посредственно с вязано с
данным проектом рекреационного комплекса.
Наружное оформление здания
подбирается в комплексе, цветовые решения подобраны с учетом лучшего
визуального восприятия здания целом, с учетом архитектурных решений окружающих
зданий и сооружении. В отделки здания применены передовые материалы с
наилучшими физическими и эксплуатационными показателями, а так же с учетом их
стоимостных показателей.
Наружная отделка гостиницы выполнена
из декоративно-защитной штукатурки, облицовка - искусственным камнем площадью
960 м².
Внутренняя отделка помещений -
штукатурка улучшенная, окраска водно-дисперсными красками, пол - паркетная
доска, ковралин, линолеум.
Спальные номера - обои улучшенного
качества, ковралин, линолеум.
Санузлы в номерах, комната МОП,
санузлы, душевая, бельевая - штукатурка, облицовка глазурованной плиткой, и
устройство теплых полов.
Помещения сауны - облицовка глазурованной
плиткой, и устройство теплых полов. Комната сауны - отделка деревянной вагонкой
с огнестойким покрытием.
Здание комплекса - коридорного типа.
На первом и втором этаже зона обслуживая посетителей. На остальных этажах
спальные номера, расположенные по одну сторону коридора, на двух последних
этажах номера ориентированы на обе стороны, и имеются световые холлы.
Санузлы запроектированы на всех
этажах и во всех номерах. Связь этажей осуществляется по четырем
рассредоточенным лестничным клеткам, одна из них является винтовая, и пять
лифтовых кабин, один лифт грузовой, один лифт обозревательный.
В целом рекреационный комплекс
содержит все необходимые для отдыха функциональные зоны. В услуге питания
различная кухня, на любителя. В сфере культурно-массового обслуживания
существует большой выбор. Также детский корпус, для временного прибытия, со
спальным помещение и игровым залом и площадкой. Большой бассейн с различным
уровнем воды, для детей отдельный отсек глубиной не большее 0,7 м. В торговой
сфере большой выбор продукции первой необходимости. Больничный корпус может
предоставить как и первую помощь, так и кратковременную амбулаторную
медицинскую помощь. В общем комплекс проектируется с учетом мирового стандарта
и обеспечивает высокий уровень безопасности и т.п., что необходимо для
привлечения иностранных туристов.
2. Раздел архитектурные
конструкции
.1 Конструктивное
решение
Конструктивная система комплекса -
каркасная, с колонно-балочной системой, и с продольными и поперечными
самонесущими стенами из монолита. Плиты перекрытия и покрытия - монолитные
железобетонные.
Пространственная устойчивость,
геометрическая неизменяемость и восприятие горизонтальных нагрузок в зданиях
обеспечиваются жесткими дисками перекрытий, которые выполнены из сборного железобетона
и связанными с несущими стенами.
Для повышения прочности и
пространственной жесткости предусматривается устройство железобетонных поясов
при возведении стен выше отметки 0,000 - в уровне перекрытия над цокольным
этажом.
Данная конструктивная схема имеет
пределы огнестойкости несущих конструкций и узлов их сопряжения, принятые по
СНиП 21-01-97 для 1 степени огнестойкости.
Марки бетона по морозостойкости для
различных конструкций в соответствии с нормами проектирования приняты:
фундаменты - F 50 и F 75;
плиты перекрытий - F 50;
плиты покрытий - F 75;
плиты перекрытий балконные - F 200;
внутренние стены - F 50.
На основании инженерно-геологических
изысканий основанием фундаментов будут служить: почва прибрежной рекреационной
зоны характеризуются как горные черноземовидные, горно-степные и горно-луговые.
Проектируемый комплекс имеет сложную
форму и разделен на блоки, с различными уровнями, за счет рельефа, каждому из
которых характерна своя конструктивная схема.
Принятые материалы и конструкции
комплекса приведены в таблице 2.1.
Таблица №2.1 Конструктивная
характеристика комплекса
№
|
Элементы здания
|
Материалы и конструкции
|
1
|
Фундаменты
|
По всем фундаментам на отм. -0,350 м предусматривается
устройство монолитного железобетонного ростверка сечением 600х300 мм из
бетона класса B20.
|
2
|
Фундаменты пристраиваемых входов и крылец
|
Монолитные бетонные и сборные из блоков по ГОСТ 13579-78*. По
водонерпоницаемости бетон марки W6.
|
3
|
Наружные и внутренние стены
|
Монолитные толщиной 500 мм, с учетом прослойки теплоизоляции из
минераловатных плит и 300 мм.
|
4
|
Пояс жесткости
|
Монолитный железобетонный сечением 250х220 мм из бетона класса
B20.
|
5
|
Плиты перекрытия, покрытия, плиты лоджий и балконов
|
Монолитные железобетонные толщиной 300 мм и монолитные
железобетонные толщиной от 160 до 200 мм.
|
6
|
Перемычки, прогоны
|
Перемычки по серии 1.038.1-1 вып. 1,2; прогоны по серии 1.225-2
|
7
|
Кровля
|
Раздельная рулонная, эксплуатируемая с наливным покрытием.
|
8
|
Перегородки
|
Пазогребневые типа ПГП толщиной 100 мм, в санузлах - кирпичные -
120 мм.
|
9
|
Лестницы
|
Из сборных железобетонных ступеней по металлическим косоурам,
площадки монолитные железобетонные.
|
10
|
Полы
|
В номерах - ламинированная доска, ковралин.
|
11
|
Двери наружные
|
Металлопластиковые
|
12
|
Внутренние двери
|
Щитовой конструкции по ГОСТ 6629-88
|
13
|
Окна и балконные двери
|
Металлопластиковые
|
Фундаменты под стены - по всем
фундаментам на отм. -0,350 м предусматривается устройство монолитного
железобетонного ростверка сечением 600х300 мм из бетона класса B20.
Наружные стены являются самонесущими,
так же являются несущими внутренние стены толщиной 300 мм. Стены здания
выполнены из монолита. Наружные стены по всей площади представляют трехслойную
конструкцию из следующих слоев: наружная отделка выполнена из
декоративно-защитной штукатурки - сухим цементно-песчаным раствором толщиной 15
мм. Воздушной прослойкой служит эффективный утеплитель толщиной 130 мм.
Внутренний слой штукатурки известково-песчаный раствор толщиной 15 мм.
Перекрытия выполнены из монолитных
железобетонных плит толщиной 300 мм, опертых на несущие балки и прогоны
каркаса.
Лестничные площадки из плоских плит.
Площадки опираются по двум сторонам на монолитные стены шахты лестницы. Марши
монолитные, оперты обоими концами на этажную площадку и междуэтажную.
Лестничные марши ограждены поручнями высотой 1000 мм, с перилами по высоте 1000
и 500 от уровня пола.
Перегородки использованы
пазогребневые типа ПГП толщиной 100 мм, в санузлах - кирпичные - 120 мм.
Окна с тройным остеклением
металлопластиковые.
Двери наружные металлопластиковые,
внутренние двери применены как в вариантах с остеклением, так и в варианте
глухой двери.
Внутренней отделкой предусмотрено:
в жилых комнатах - оклейка стен
обоями с облицовкой стен над раковинами керамической плиткой;
в санузлах и ванных комнатах - окраска
стен синтетическими красками с облицовкой стен керамической плиткой на высоту 2
м;
в лестничных клетках и коридорах,
вестибюль - отделка стен - декоративная штукатурка;
в кладовых уборочного инвентаря, и
электрощитовой - окраска стен синтетическими красками на всю высоту;
потолки во всех помещениях -
покраска вододисперсными красками;
прачечная - постирочная, гладильная
и кладовые - облицовка на высоту 2 м стен,
потолки - окраска
водо-дисперсионными красками,
полы - метлахская плитка,
ламинированная доска.
столовая - обеденный зал - покраска
акриловыми красками,
подсобные помещения - окраска
акриловыми красками в коридорах и служебных помещениях,
в производственных, моечных
помещениях и загрузочных и кладовых помещениях - отделка стен керамической плиткой
на высоту 2 м.
стены гардеробных, душевых, санузлов
отделаны керамической плиткой на высоту 2 м.
полы - керамогранит, в подсобных
помещениях - метлахская плитка.
магазин, кладовая, санузел, комната
МОП - отделка стен керамическая плитка на высоту 2 м, потолки - окраска
водо-дисперсными красками, отделка стен - акриловая покраска торгового зала.
Полы - керамогранит, в подсобных помещениях метлахская плитка.
вестибюль, холлы, обеденный зал,
коридоры и торговый зал магазина - подвесные потолки из ГВЛ и «Грильятто».
В уровне перекрытия запроектированы
антисейсмические пояса по всем наружным стенам. Пояса выполняют из монолитного
ж/бетона с непрерывным армированием.
3. Архитектурная физика
Архитектурная физика - это
прикладная область физики, рассматривает теоретические основы формирования
комфортной светоцветовой, тепловой и акустической среды в городах и зданиях.
Излагает методы нормирования, расчета и проектирования ограждающих конструкций,
освещения, инсоляции, солнцезащиты.
Архитектурно-строительная физика, а
в частности светотехника - это наука, занимающаяся расчетом естественной и
искусственной освещенности для зданий различного назначения (жилые,
промышленные, общественные и т.д.), а так же проектированием естественной и
искусственной освещенности жилых территорий. Ее задачи: исследование условий
определяющих создание оптимального светового режима в помещениях жилых и
общественных зданий, отвечающего протекающим в них функциональным процессам,
разработка соответствующих архитектурных и конструктивных решений зданий.
Освещение помещений может быть естественное, искусственное и совмещенное
(интегральное). Естественными источниками света являются солнце и рассеянный
(диффузный) свет небосвода. Искусственными источниками света служат
электрические лампы (накаливания, люминесцентные, ксеноновые, ртутные и др.).
3.1 Инсоляция
Инсоляция - облучение солнечным
светом (солнечной радиацией) поверхностей под различными углами наклона.
Инсоляцией называют облучение поверхности, пространства параллельным пучком лучей,
поступающих с направления, в котором виден в данный момент времени центр
солнечного диска.
Существенным параметром для создания
зоны отдыха является естественная солнечная радиация, которая играет как
положительное, так и отрицательное воздействие на организм человека. Снизить
излишнюю инсоляцию можно с помощью инженерных решений и регламента,
корректирующегося медицинским персоналом учреждений отдыха. В нижеприведенной
таблице приведены воздействия радиации на горизонтальную поверхность на 48
параллели северной широты - места расположения рекреационной зоны.
Таблица 3.1 - Суммарная солнечная
радиация (прямая и косвенная) на горизонтальной поверхности при безоблачном
небе в МДж/м2
Широта
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
Прим.
|
СШ 480
|
207
|
324
|
565
|
702
|
862
|
881
|
877
|
736
|
589
|
406
|
254
|
184
|
|
Из таблицы видно, что наиболее
интенсивное воздействие ультрафиолетового излучения приходится на июнь-июль,
т.е. период наибольшей загруженности рекреационной зоны.
Определение
продолжительности инсоляции в рекреационном комплексе
Существенное значение для
эксплуатационных качеств здания имеет правильная ориентация окон по отношению к
солнечной стороне; это способствует использованию благоприятного действия
солнечных лучей, а в некоторых случаях предохраняет от перегрева. Как правило,
желательно обеспечить все помещения прямым солнечным светом осенью, зимой и в
утренние часы. С июня по август следует избегать прямых солнечных лучей в
полуденные и вечерние часы. Этим требованиям отвечают правильная ориентация
здания и соблюдение соответствующих строительных мероприятий. Откосы оконных
проемов и профили переплетов не должны резко снижать светопропускную
способность окон. Высокие окна лучше всего обеспечивают инсоляцию в глубине
помещений.

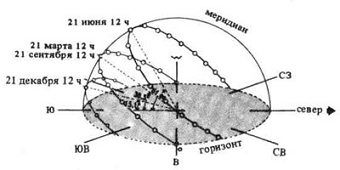

Рис. 3.1 Пути движения солнца
Путь движения солнца во время
зимнего солнцестояния (W), равноденствия (Т), летнего солнцестояния (S) по
отношению к зданию или наблюдателю (для широты 48°).

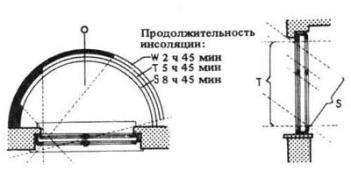

В окна, ориентированные на восток и
на запад, во время равноденствия проникают горизонтальные лучи; к летнему
солнцестоянию угол падения лучей увеличивается. Во время зимнего солнцестояния W = 2 ч, 45 мин, равноденствия Т = 5
ч, 45 мин, летнего солнцестояния S = 8 ч, 45 мин.
Рис. 3.2 План
расположение объекта
Рис. 3.3 Окна ориентированные на
восток и на запад
Окна северного фасада даже летом
лишены солнца. Солнечные лучи проникают лишь в период летнего солнцестояния.
Южная ориентация окон целесообразна для помещений, нуждающихся в инсоляции как
летом, так и зимой, во время зимнего солнцестояния W = 7 ч, равноденствия Т = 12 ч,
летнего солнцестояния S = 12 ч.
Рис. 3.4 Окна ориентированы на юг

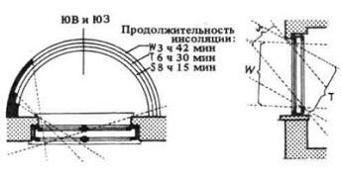

Окна юго-восточного и юго-западного
фасадов обеспечивают летом и зимой инсоляцию помещения пологими, глубоко
проникающими лучами, во время зимнего солнцестояния W = 3 ч 42 мин, равноденствия Т = 6 ч
30 мин, летнего солнцестояния S = 8 ч 15 мин.
Рис. 3.5 Окна ориентированы на
юго-восточного и юго-западного

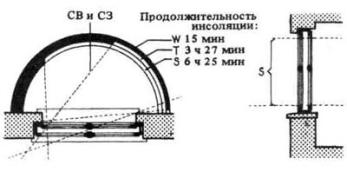

В окна северо-восточного и
северо-западного фасадов солнечные лучи зимой не попадают, зато обеспечивается
интенсивная инсоляция весной и осенью. Летом через них протекают горизонтальные
лучи солнца. Во время зимнего солнцестояния W = 15 мин, равноденствия Т = 3 ч 27
мин, летнего солнцестояния S = 6 ч 25 мин.
Рис. 3.6 Окна ориентированы на
северо-восток и на северо-запад
При проектирование комплекса, были
учтены все правила ориентации окон помещений с разным назначением.
Главный фасад комплекса ориентирован
на юго-восточную сторону. На эту сторону выходят окна гостиничных номеров.
Южный фасад. Зимой тёплые солнечные
лучи проникают в глубину помещения. Летом окна и стены защищены от солнечного
перегрева. На эту сторону выходят также часть гостиничных номеров, спортивный
блок, помещения больничного корпуса и часть окон детского корпуса.
На северо-восточную сторону выходят
окна детского корпуса, кафе и поэтажные террасы.
На северную сторону выходят окна
коридора, лестничных клеток.
Северно-западный фасад. На эту
сторону выходят часть гостиничных номеров и окна коридора.
Западный фасад защищен террасами с
растительными насаждениями, зимой растительность убирают, что не препятствует
инсоляции.
Заключение
Рекреационный круглогодичный
комплекс полностью спроектирован с учетом инсоляции. Все помещения благоприятно
обеспечены солнечными лучами. Также применены защитные ограждения.
.2 Естественное
освещение
Задача строительной светотехники -
исследование условий, определяющих создание оптимального светового режима в
помещениях, отвечающих протекающим в них процессам, и разработка
соответствующих архитектурных и конструктивных решений зданий.
Участок комплекса размещён на хорошо
инсолируемой, проветриваемой и богатой растительностью почве, с естественным
уклоном (0,5-10°) для обеспечения инсоляции и стока атмосферных вод. Низкое
стояние грунтовых вод (не ближе 1,5 м от поверхности земли и 1 м от подошвы
фундамента).
Освещение в рекреационном комплексе
имеет большое значение как биологический фактор и важный элемент окружающей
больного среды. Хорошее освещение необходимо не только для нормального видения
окружающих предметов и предотвращения различных негативных восприятий для
человека. Прямые солнечные лучи обладают бактерицидным действием, т.е.
способствуют снижению уровня бактериальной загрязненности воздуха. В то же
время необходимо, чтобы освещение было достаточной интенсивности, равномерным,
биологически полноценным по своему спектру. По этим соображениям, например,
окна гостиничных номеров принято ориентировать на юг и юго-восток, а окна
хозяйственных помещений - на север. Во избежание ослепляющего действия прямых
солнечных лучей и перегрева комнат окна должны быть оборудованы козырьками,
шторами или же иметь жалюзи. Обязательным условием санитарного режима в
гостиницах является достаточная вентиляция, удаление из помещений загрязненного
воздуха и замена его чистым воздухом.
В качестве помещений для определения
оптимального светового режима выбраны однокомнатные гостиничные номера и
кабинет администрации.
Расчет естественного
освещения одноместного гостиничного номера
При проектировании зданий и
сооружений архитектору необходимо учитывать ряд определенных норм и стандартов,
с том числе и нормы освещенности, для соблюдения которых необходимо правильно
выбрать систему естественной освещенности, тип, форму и конструкцию окон,
отделку стен и пола помещения. На основе этих данных выбираются размеры окон и
фонарей, которые должны обеспечивать нормированные коэффициенты естественной
освещенности (к. е. о.), для бокового освещения минимальное значение, для
верхнего и комбинированного - среднее.
Приближенный метод расчета определяет
площадь оконных проемов в зависимости от площади пола для данного помещения.
При боковом освещении:
где So - площадь световых проемов;-
площадь пола помещения;н - нормированное значение к. е. о.;- коэффициент
запаса;
τo -
общий коэффициент светопропускания;
ηo - световая
характеристика окон;
Кзд - коэффициент,
учитывающий затенение окон противоположными зданиями;-
коэффициент, учитывающий увеличение освещенности в помещениях за счет
отраженного света внутренней поверхности в случае бокового освещения.
τо
= τ1×τ2×τ3×τ4×τ5,
где τ1
- коэффициент светопропускания материала;
τ2 - коэффициент,
учитывающий потери света в переплетах светопроема;
τ3 - коэффициент,
учитывающий потери света в несущих конструкциях;
τ4 - коэффициент,
учитывающий потери света в солнцезащитных устройствах;
τ5 - коэффициент,
учитывающий потери света в защитной сетке, устанавливаемой под фонарями, в
данном случае не учитывается, так как отсутствует фонарь.
Характеристика
помещения:
¾ Sn
= 18 м²
¾ Высота
этажа 3,2 м
¾ Уровень
светового проема 1 м
¾ Высота
проема 1,8 м
¾ Глубина
помещения В=5 м
¾ Длина
(вдоль стены с окнами) L=3,6 м
¾ Рабочая
поверхность - пол (СНиП 2.04-05-2002, Приложение К, выставочные залы).
Нормированное значение
коэффициента естественного освещения для зданий, расположенных в городе
Усть-Каменогорске (4 зона) определяем по формуле:
e
нIV = e нIII m C,
где e нIII
- значение КЕО (СНиП 2.04-05-2002, таб. 2);нIII = 0,8-
коэффициент светового климата, (СНиП 2.04-05-2002, таб. 4);= 0,7- коэффициент
солнечности климата, (СНиП 2.04-05-2002, таб. 5);
С =0,5
Определяем общий
коэффициент светопропускания τ:
τ1=0,8 - стекло
оконное листовое, двойное;
τ=0,65
- переплет деревянный, двойные разделения;
τ=
0,8 - железобетонные несущие конструкции перекрытий;
τ=1
- убирающиеся регулируемые жалюзи;
τ=0,8×0,65×0,8×1=0,4
Принимаем Кз=1,2 (СНиП
2.04-05-2002, таблица №3, коэффициент запаса при естественном освещении и
расположения светопропускающего материала вертикально).
Расчет естественно
освещения кабинета администрации
Характеристика
помещения:
¾Sn
= 12 м²
¾Высота
этажа 3,2 м
¾Уровень
светового проема 1 м
¾Высота
проема 1,8 м
¾Глубина
помещения В=5 м
¾Длина
(вдоль стены с окнами) L=2,4 м
¾Рабочая
поверхность - пол (СНиП 2.04-05-2002, Приложение К, выставочные залы).
Принимаем:= 12 м2;нIV
=0,4;=1,2;
τo =0,4;
ηo =43;
Кзд - не учитывается=3
S0 =2,06 м2
В результате расчета
получали площадь светового проема равную 2,06 м2. Высота оконного
проема задана 1,8 м следовательно, минимальная ширина оконного проема 1,2 м.
Расчет естественно
освещения универсального гостиничного номера
Характеристика помещения:
Sn = 57,6 м²
Высота этажа 3,2 м
Уровень светового проема 1 м
Высота проема 1,8 м
Глубина помещения В=6 м
Длина (вдоль стены с окнами) L=9,6 м
Рабочая поверхность - пол (СНиП
2.04-05-2002, Приложение К, выставочные залы).
,
Принимаем:
Sn
= 57,6 м2;
eнIV =0,375;
K3
=1,2;
τo
=0,4;
ηo
=25;
Кзд - не учитывается
r1=3
S0 =5,4 м2
Следовательно, в
результате расчета, получаем площадь светового проема равную 5,4 м2.
На два окна приходится по 2,7 м2, при высоте проема равного 1,8 м,
получаем ширину 1,5 м.
3.3 Искусственное
освещение фасада здания
Одной из важнейших составляющих
архитектурного освещения города является искусственное освещение фасадов
зданий.
Фасадное освещение должно
подчеркивать художественные и стилевые особенности зданий, обеспечивать
выразительность объемно-пространственной и цветовой композиции отдельных
объектов. В подсветке фасадов необходимо обязательно учитывать контраст между
освещением самого фасада и фона, на котором он расположен.
Очень важен правильный выбор
источников света, так как цвет освещения фасада обязательно будет приобретать
оттенок преобладающего цвета на освещаемой поверхности. Результат освещения
фасада здания будет разной для бетона, мрамора, гранита.
Правильный выбор приемов фасадного
освещения состоит в создании сбалансированного уровня яркости, цветности
различных элементов фасадов, режимов освещения.
Возможны разнообразные варианты
освещения фасадов зданий, в зависимости от их назначения: общее заливающее
освещение, локальное освещение, светящиеся фасады, силуэтное освещение,
контурное освещение, динамичное цветовое освещение.
Общее заливающее освещение фасадов с
заданной равномерностью обеспечивается осветительными приборами прожекторного
типа, которые располагаются на больших или средних расстояниях от объекта. Этот
прием освещения сохраняет подобие вечернего образа объекта дневному.
Эффект светящихся фасадов создает
свет, струящийся через не зашторенные остекленные проемы. Иногда намеренно
перекрывают стеклом фасады, купола, шпили, внутри которых находятся белые или
цветные источники света.
Для праздничного освещения фасадов
широко используются новейшие устройства прожектора со сменой цвета.
При выборе источников освещения
фасадов очень важна их защищенность
от различного рода внешних
воздействий, их общая безопасность, долгий срок службы, стабильность работы в
течение жизненного цикла осветительной системы, простота и экономичность
обслуживания.
В современном мире постоянно
совершенствуются осветительные приборы и источники света в области светового
дизайна и архитектурного освещения. Еще совсем недавно появились прожектора с
цветными лампами. А сейчас стало обычным динамическое освещение зданий с
использованием светодиодов (или ксеноновых прожекторов с RGB).
Освещение
фасада здания
Возможны следующие способы освещения
фасадов: равномерное освещение всего фасада; освещение части фасада или его
отдельных элементов; комбинированное освещение; освещение контура здания или
сооружения.
В качестве технических средств для
освещения фасадов применяют: прожекторы, кососветы, бережки, зеркальные лампы
накаливания, ксеноновые лампы в соответствующей арматуре. Наиболее удобны для применения
прожекторы.
Фасадное освещение колеблется от 20
до 200 лк (СНиП 407 -70 (70)) делится на три вида: контурное, заливное,
высвечивающее.
Осветительные приборы разделяются на
две группы: приборы ближнего действия - светильники и приборы дальнего действия
- прожекторы.
Светильник состоит из источника
света и устройств, предназначенных для перераспределения светового потока,
защиты глаз от чрезмерной яркости лампы, предохранения источника загрязнения,
крепления источника света и подводки к нему электрического тока, изменения
спектрального состава света, излучаемого источником.
По конструктивному признаку
светильники делятся на следующие группы: открытые, в которых лампа не
изолируется от внешней среды; защищенные, в которых лампа изолируется от
внешней среды защитным стеклом;
Для освещения дизайна зданий широко
применяются прожекторы. Основной характеристикой прожектора является его
максимальная сила света; ею определяется дальность действия, т.е. расстояние на
котором прожектор может обеспечить заданный уровень освещенности. Значение
максимальной силы света при одной и той же мощности и напряжении зависит от
ширины светового пучка, который представляет собой конус с вершиной в точке
расположения тела накала источника.
В зависимости от границ светового пучка,
оцениваемого полезным углом рассеяния, прожекторы делятся на приборы: узкого
светораспределения, характеризующегося полезным углом рассеяния меньше 160;
среднего светораспределения с полезным углом рассеяния в пределах 16-200;
широкого светораспределения с полезным углом рассеяния больше 250Экономичность
прожектора характеризуется к.п.д., который определяется из соотношения
светового потока, излучаемого прожектором в пределах полезного угла рассеяния,
к световому потоку источника света. К.п.д. прожекторов типа ПЗС составляет27%.
Прожекторы могут
поворачиваться в горизонтальной плоскости в пределах 3600,
в вертикальной - вверх на 800 и вниз - до 450.
Расчет искусственного
освещения фасада
Подсчет количества прожекторов для
заливного освещения:
N
= S W/P
S
- площадь фасада =3000м2
P
- мощность лампы.
W
= (0,15 - 0,25) Е К
Е - норма освещенности
фасада здания
Е = 50 лк
К - коэффициент запаса
(К = 2)
W
- 0,2 50
= 20 Вт
Лампа дуговая
ртутно-люминисцентная Р = 750Вт
N
= 300020/750
= 80
Архитектурное освещение - это один
из важнейших элементов благоустройства. Прежде всего, оно обеспечивает безопасность
движения транспорта и пешеходов, но и используется для
архитектурно-художественных целей.
Освещенность - одна из важнейших
задач современного благоустройства городской территории. Освещение играет одну
из главных ролей в создании архитектурно-художественного облика спортивного
комплекса в вечернем городе, при этом все элементы освещения в дневное время
эстетически привлекательны. Все виды установок с определенной мощностью,
обеспечивающих необходимые световые параметры для заданных условий, а так же
оптимально размещены, что позволяет им работать во взаимодействии друг с
другом.
Освещение должно быть органически
связано с архитектурной средой освещения. Только на основе гармонии
функциональной, психологической и эстетической составляющих формируется
световая архитектура зданий и интерьера с применением новых светящихся
поверхностей, газоразрядных источников света, которые характеризуются
многообразием форм и спектра. Что позволяет формировать новый, современный
образ зданий и их интерьеров.
Заключение
В процессе проектирования были
решены все поставленные задачи и проблемы. Выбрана территория для
проектируемого объекта, «Голубой залив». Разработана наиболее корректная
функциональная структура проектируемого рекреационного комплекса. Проработаны
решения рационального использования площадей. Проработаны технологические
вопросы проектирования комплекса и созданы форма и образ, соответствующие
технологии и другим особенностям архитектуры рекреационных сооружений.
В целом рекреационный комплекс содержит
все необходимые для отдыха функциональные зоны. В услуге питания различная
кухня, на любителя. В сфере культурно-массового обслуживания существует большой
выбор. Также детский корпус, для временного прибытия, со спальным помещение и
игровым залом и площадкой. Большой бассейн с различным уровнем воды В торговой
сфере большой выбор продукции первой необходимости. Больничный корпус может
предоставить как и первую помощь, так и кратковременную амбулаторную
медицинскую помощь.
Рекреационный круглогодичный комплекс
полностью спроектирован с учетом инсоляции. Все помещения благоприятно
обеспечены солнечными лучами. Также применены защитные ограждения.
В данном рекреационном комплексе
предполагается электрическая система отопления, т.к. расположение рекреационного
комплекса отдалено от традиционной централизованной отопительной системы, а
восстановление существующей отопительной станции, займет много времени и денег.
Поэтому данную систему отопления ПЭО применено в во всех помещениях
рекреационного комплекса. Система теплые полы с кафельным покрытием,
установлена в санитарных узлах в гостиничных номерах. Система теплые полы с
деревянным покрытием применена в детском корпусе комплекса. И в
спортивно-оздоровительном корпусе. В общем рекреационный комплекс полностью обеспечен
теплом.
В данном рекреационном гостиничном
комплексе соблюдены все нормы безопасности жизни и здоровья проживающих.
Экологические нормы соблюдены.
В общем комплекс спроектирован с
учетом мирового стандарта и обеспечивает высокий уровень безопасности и т.п.,
что необходимо для привлечения иностранных туристов.
Список литературы
1. СНиП II-71-79 Нормы проектирования. Оздоровительные
учреждения и учреждения отдыха. М. Стройиздат. 1979. 25 стр.
. СНиП РК 3.02-16-2003 «Многофункциональные здания и комплексы»
. СНиП РК 3.02-13-2003 «Проектирование гостиниц». Издание
официальное. Комитет по делам строительства Минестерства иидустрии и торговли
Республики Казахстан. Астана 2003.
. СНиП РК 3.02-02-2001. Общественные здания и сооружения. - Взамен
СНиП 2.08.02-89; Введ. 01.01.02. - ГИ.: Астана. 2002. - 81с
. ВСН 23-75 Инструкция по планировке и застройке курортов и зон
отдыха. Госгражданстрой. М. Стройиздат, 1976. 41 стр.
. Руководство по формированию курортно-рекреационных систем.
КиевНИИЭП градостроительства, ЦНИИЭП курортно-туристических зданий и
комплексов. М. Стройиздат, 1984. 180 стр.
. Ассортимент декоративных растений для озеленения городов и сел
Рудного Алтая. Рукопись Алтайского ботанического сада. Лениногорск. 1978. 54
стр.
. Берлин С.И. Теоретические основы формирования потенциала
рекреационной зоны в условиях рынка. Краснодар. «Просвещение», 2000. 70 стр.
. Вергунов А.П. Архитектурно-ландшафтная организация крупного
города. Ленинград. Стройиздат. 132 стр.
. Градостроительные проблемы развития курортов, мест отдыха и
туризма. КиевНИИПГрадостроительства. Коллектив авторов. Киев 1979. 112 стр.
. Касаткин В.Ф. Факторы развития и общественное значение туризма.
М. 1983, 186 стр.
. Закопей С.В. Архитектурное проектирование, эксплуатация
объектов, их связь с окружающей средой. М. Стройиздат, 1984. 670 стр.
. Методические рекомендации по планировке и застройке курортов в
горных условиях. КиевНИИградостроительства. Киев. 1972. 63 стр.
. Орлов М.А. Крупные туристские центры. М. Стройиздат. 1983. 156
стр.
. Пригородные зоны крупных городов. Методические указания по
проектированию. ЦНИИП по градостроительству. М. 1967.
. Проектирование курортов и зон отдыха. В помощь проектировщику.
Киев. Будивельник. 1975. 96 стр.
. Родичкин И.Д. Проектирование современных загородных парков.
Киев. Будивельник. 1981.150 стр.
. Рубцов Л.И. Проектирование садов и парков. М. Стройиздат. 1973.
195 стр.
. Руководство по проектированию баз отдыха предприятий. М.
Стройиздат. 1982. 28 стр.
. Хозяйственно-бытовые здания и сооружения для учреждений отдыха.
Иллюстрированный каталог проектов. М. ЦНИИЭП курортно-туристических зданий и
комплексов. 1982. 30 стр.
. Хромов Ю.Б. Организация систем отдыха, туризма и охрана
природной среды на севере. Ленинград. Стройиздат.1981. 182 стр.
. Экология, здоровье, курорты, туризм, Словарь-справочник
/Криворучко В. И, Криворучко Л.В., Островерхов А.В., Лебедева И.П. - М.
Медицина, 1999. -224 стр.
. Земельный кодекс Республики Казахстан. Юрист. Алматы. 2007. 110
стр.
. Руководство по проектированию домов отдыха (пансионатов) для
семейных. ЦНИИЭП лечебно-курортных зданий. М. Стройиздат. 1979. 30 стр.
. Указания по проектированию сети физкультурно-спортивных
сооружений городов и поселков городского типа. ВСН -2-71. Госгражданстрой. М.
1972. 28 стр.
. Рекомендации по совершенствованию типов учреждений отдыха и
туризма для молодежи (на примере УССР). Госгражданстрой, ОИСИ. М. Стройиздат.
1978. 76 стр.
. Методические рекомендации по архитектурно-планировочной
организации мест загородного кратковременного отдыха. КиевНИИПградостроительства,
Киев. 1980. 74 стр.
. Проект нормативов предельно-допустимых сбросов (ПДС)
загрязняющих веществ, поступающей в водный объект и на поля фильтрации ТОО
«Бухтарма Теплоэнерго», ТОО «Востокводоочистка», 2008 г.
. Проект нормативов предельно-допустимых сбросов (ПДС)
загрязняющих веществ, поступающих в водоем со сточными водами ТОО «Голубой
Залив», ПК «ЕСО AIR», 2007 г.
. СанПин 2.2.1/2.2.1.1076-01 «Гигиенические требования к инсоляции
и солнцезащите помещений жилых и общественных зданий и территорий»
. СНиП 23-102-2003 Естественное освещение жилых и общественных
зданий
. СНиП 23-05-95 Естественное и искусственное освещение
