Введение
В нашей стране монолитное
строительство домов <#"728860.files/image001.gif">
Рисунок 1 - Сечение фундамента
.3.2 Стены
Стены в курсовом проекты приняты:
наружные - навесные толщиной 650 мм;
внутренние - кирпичные толщиной 380 мм, кирпич
керамический одинарный.
Рисунок 2 - Разрез навесной стены

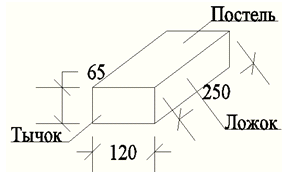

Рисунок 3 - Кирпич керамический одинарный
Теплотехнический расчет наружной стены
Район строительства г. Чита
Жилой дом
Режим помещений - нормальный Схема конструкции
стены - навесная стенав = +16°Сот.пер. = -11,4°Сот.пер. = 242сут.
№
слоя
|
Наименование
материала
|
γ₀,
кг/м³
|
Ó,
м
|
λ
Вт/м*°С
|
1
|
Сложный
раствор
|
1700
|
0,02
|
0,70
|
2
|
Пенобетон
|
1000
|
0,40
|
0,41
|
3
|
Пенополистерол
|
100
|
0,11
|
0,041
|
4
|
Керамический
кирпич
|
1600
|
0,12
|
0,76
|
*По приложению 1,2 СНиП-3-79* определяют условия
эксплуатации Чита-зона влажности 3 - сухая, условия эксплуатации - А
Требуемое сопротивление теплопередаче стены
является функцией числа градусов в сутки отопительного периода (ГСОП):
ГСОП=( tв-tот.пер.)×Zот.пер.
ГСОП =(16+11,4)242=7114,8°С
Требуемое сопротивление теплопередаче стены
определяют по формуле для общественных зданий:
тр. =0,00035×ГСОП+1,4
тр. =0,00035×7114,8+1,4=3,89м²×°С/Вт
Сопротивление теплопередаче стены без слоя
утеплителя составляет:
сущ. =1/8,7 + 0,02 /0,70 + 0,12/0,76+0,40/0,41 +
1/23=1,317м²×°С/Вт
Значение требуемого усиления теплозащитных
свойств составит:
∆R= Rтр. - Rсущ. =3,89 - 1,317=2,57м²×°С/Вт
Толщина слоя утеплителя составит:
σ=∆R
×λ/r =2,57×0,041/0,92=0,11м
Принимаем слой теплоизоляции σ=110
мм
Общая толщина стены без слоя штукатурки
составит:
,40+0,12+0,11=0,63м=630мм
Фактическое сопротивление теплопередаче наружной
стены составит:фак.= 1/8,7 + 0,02 /0,70 + 0,12/0,76 + 0,11/0,041+ 0,40/0,41 +
1/23=3,99м²×°С/Вт
фак.= 3.99 м²×°С/Вт>3,89
м²×°С/Вт
(Rтр.)
.3.3 Каркас здания
В курсовом проекте здание имеет монолитный
каркас, пространственную жесткость обеспечивают связи колон со сплошными
перекрытиями.
.3.4 Колонны
Монолитные колонны приняты сечением 500*500 и
высотой 2,5 м. Внутри колонны устраивается пространственный каркас, состоящий
из арматуры. Колонны устроены как по периметру здания, так и внутри здания.
Рисунок 4 - Колона монолитная
здание конструктивный перекрытие
фундамент
1.3.5 Перекрытия
Монолитное перекрытие принято сплошным,
опирающемся на монолитные колонны по периметру и внутри здания с внутренним
армирование что создает внутреннюю пространственную жесткость.
Толщина перекрытия принята 250 мм.
.3.6 Полы
В курсовом проекте полы приняты относительно
комнат в помещение
коридоры, ниши, жилые комнаты - ламинат;
сан.узлы, кухни - плитка керамическая;
подвал - цементные.
Экспликация полов представлена в приложении А.
.3.7 Окна и двери
В проектируемом здании приняты:
Рисунок 6 - Окно пластиковое
Пластиковые окна марки ОП 12-15; ОП 15-15; ОП
18-15.
Двери в курсовом проекте приняты ДГ 7; ДГ 10; ДО
8; ДО 12; ПБ 7,5.
ДН
20-4.8

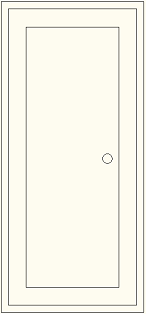

Рисунок 7 - Дверь ДГ21-10
Наружное остекление в проектируемом здании
приняты:
Стоечно-ригельная система
Рисунок 8 - Стоечно-ригельная система
.3.8 Перегородки
В курсовом проекте приняты межкомнатные и
межквартирные перегородки, по материалу гипсобетонные.
-

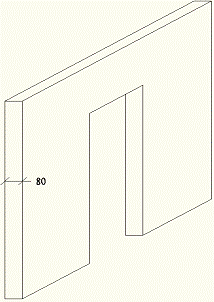

Рисунок 9 - Гипсобетонная перегородка
межкомнатные толщиной 80 мм;
межквартирные 120 мм.
.3.9 Лестница
В курсовом проекте лестницы приняты марки ЛМ
28.12, с опиранием на монолитные площадки. Между лестницами принят
противопожарный зазор - 40 см.

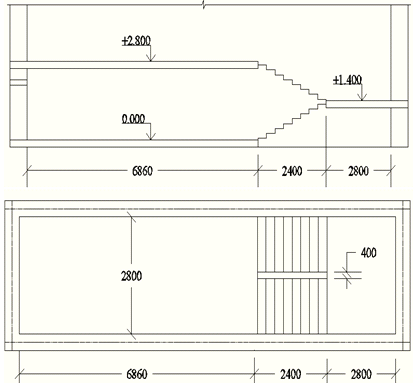

Рисунок 10 - Лестничная клетка
.3.10 Кровля
В курсовом проекте кровля принята скатная с
внутренним водоотводом. Уклон кровли 50 , так же кровля принята на участках
расположения лоджий и остекления с уклоном 300.
Материал покрытия кровли - металлический
профиль. Стропильные ноги имеют опирание на деревянные стойки, шаг которых
составляет 4 - 3 м, с подкосами. Сток воды производиться в специально
отведенную трубу, расположенную на крыше здания, внутрь по трубам.
Парапетные плиты приняты монолитными по
периметру здания.

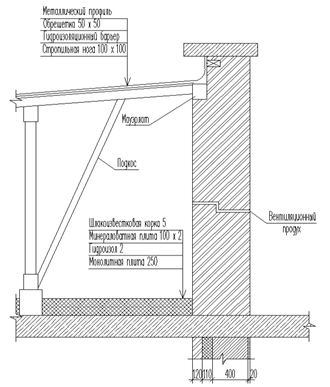

Рисунок 11 - Разрез кровли
.4 Наружная и внутренняя отделка здания
Наружная отделка.
Фасад здания имеет сплошное остекление до
цоколя, сам цоколь отделан декоративной плиткой.
Внутренняя отделка.
Стены грунтованы и оштукатурены. В качестве
штукатурки используют цементно-известково-песчаный раствор или
цементно-песчаный раствор. Известь нужна для того, чтобы придать раствору
необходимую пластичность.
Наружные стены внутри также грунтуются и
оштукатуриваются сложным раствором.
.5 Инженерное оборудование здания
К инженерному оборудованию здания относятся:
Отопление - водяное центральное;
Горячее и холодное водоснабжение от внешней
сети;
Вентиляция помещений кухонь и санузлов
осуществляется через вентиляционные каналы, расположенные в самонесущих
внутренних стенах.
Электроснабжение - от внешней сети, напряжение
380/220 В.
Освещение - энергосберегающими лампами.
Слаботочные устройства - интернет, телеантенны,
телефон.
Оснащение здания:
.6 Технико-экономические показатели проекта
Наименование
|
Характеристика
и методика определения
|
Единица
измерения
|
Площадь
застройки - Sз
|
Произведение
длины здания на ширину по наружному обмеру
|
1500,12
м²
|
Строительный
объем наземной части здания -V
|
Произведение
площади застройки и высоты здания (от уровня чистого пола первого этажа до
верха чердачного перекрытия)
|
37352,98
м³
|
Жилая
площадь - Sж
|
Подсчитывается
как сумма площадей соответственно жилых комнат в домах квартирного типа.
|
5422,5
м²
|
Общая
площадь -Sо
|
Сумма
жилой и вспомогательных площадей. Вспомогательная площадь для жилых зданий
определяется как сумма всех комнат, лестничных клеток.
|
9194,4
м²
|
Планировочный
коэффициент - К1
|
Определяется
как отношение жилой площади к общей площадь К1= Sж/ Sо
|
0,59
|
Объемный
коэффициент - К2
|
Определяется
как отношение объема здания к общей площади: К2= V/ Sо
|
4,06
|
Наименование
помещения
|
Тип
пола
|
Схема
пола или тип пола по серии
|
Данные
элементы пола (наименование, толщина и др.), мм
|
Площадь,
м2
|
Коридоры,
жилые комнаты
|
1
|
|
Ламинат
7
|
6909,66
м2
|
|
|
|
Подложка
из вспененного полиэтилена 3
|
|
|
|
|
Ц\п
стяжка 20
|
|
|
|
|
ИЗОЛОН
2
|
|
|
|
|
Монолитная
плита 250
|
|
Сан.
узлы, кухни
|
2
|
|
Керамическая
половая плитка 10
|
2336,4
м2
|
|
|
|
Полимерцементная
мастика 2
|
|
|
|
|
Цементно-песчаная
стяжка 50
|
|
|
|
|
Гидроизол
2
|
|
|
|
|
Монолитная
плита 250
|
|
Подвал
|
3
|
|
Ц\п
раствор 30
|
1500,12
м2
|
|
|
|
Бетонное
основание 100
|
|
|
|
|
Уплотненный
грунт щебнем
|
|
Приложение А - Экспликация полов
Приложение Б - Спецификация заполнения проёмов
Поз.
|
Обозначение
|
Наименование
|
Кол.
этажей
|
Масса
ед., кг
|
Примечание
|
|
|
|
1
|
2
|
Всего
|
|
|
|
Оконные
блоки
|
|
|
|
|
|
1
|
Серия
1.136.5-16
|
ОП
15-12
|
4
|
4
|
36
|
2
|
|
ОП
15-15
|
4
|
4
|
36
|
|
1500
|
3
|
|
ОП
15-18
|
18
|
18
|
162
|
|
1500
|
|
Дверные
блоки
|
|
|
|
|
|
4
|
Серия1.136-10
|
ДГ
21.10
|
22
|
22
|
198
|
|
2100
|
5
|
|
ДГ
21.7
|
22
|
22
|
198
|
|
2100
|
6
|
|
ДО
21.8
|
8
|
8
|
72
|
|
2100
|
7
|
|
ДО
21.12
|
10
|
10
|
90
|
|
2100
|
|
Двери
балконные и лоджии
|
|
|
|
|
|
8
|
Серия1.136.5-16
|
БП
21-7,5
|
14
|
14
|
126
|
|
2100
|
|
Входные
двери
|
|
|
|
|
|
9
|
Серия
1.136-II
|
ДН
20.4.8
|
2
|
2
|
18
|
|
2000
|
|
Тамбурные
двери
|
|
|
|
|
|
10
|
Серия
1.136-II
|
ДН
20.4.8
|
2
|
2
|
2
|
|
2000
|
Приложение В - Спецификация сборных
железобетонных элементов
Поз.
|
Обозначение
|
Наименование
|
Кол.
|
Масса
ед.,кг
|
Примечание
|
Лестничные
марши
|
Серия
1.151-1
|
ЛМ
28.12
|
18
|
1520
|
0,607
|
Сан
тех кабины
|
2
|
|
|
79
|
|
|
