Организация строительного производства
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
"УФИМСКИЙ ГОСУДАРСТВЕННЫЙ
НЕФТЯНОЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ"
Кафедра "Экономика и управление
на предприятии нефтяной и газовой промышленности"
Курсовой проект
Организация строительного
производства
Выполнил: студент группы БЭС-11-01 Фаизова Ю.М.
Проверил: доцент Ковалев В.Ф.
Уфа 2013
Содержание
Введение
1. Наименование объекта строительства, его назначение
2. Подготовка исходных данных
2.1 Описание объемно-планировочной, конструктивной и отделочной
характеристик объекта
2.2 Определение объемов работ
2.3 Подбор грузоподъемных строительных машин и их характеристики
2.4 Подбор состава бригад и их звеньев
2.5 Описание организации СМР
3. Разработка, расчет и оптимизация объектного сетевого графика
3.1 Карточка - определитель работ сетевого графика
3.2 Расчет и оптимизация сетевого графика
4. Расчет временных сооружений и разработка временного
стройгенплана
4.1 Назначение СГП
4.2 Обоснование типа временных работ
4.3 Расчет складского хозяйства
4.4 Расчет численности персонала строительства и потребности во
временных административно - хозяйственных и санитарно-бытовых помещениях
4.5 Расчет потребности строительства во временном электроснабжении
и освещении строительной площадки
4.6 Расчет потребности в воде и определении диаметра временного
водопровода
4.7 Описание потребности в тепле и сжатом воздухе
4.8 Проектирование временной канализационной сети на строительной
площадке
4.9 Описание применяемых средств диспетчерского управления
Литература
Введение
Строительная отрасль - это крупнейшая и важнейшая отрасль
народного хозяйства, которой принадлежит ведущая роль в развитии
производительных сил и уровня благосостояния народа. Строительному производству
свойственны общие законы управления экономикой. В то же время строительство,
как отрасль материального производства, во многом отличается от промышленности:
здесь действуют свои специфические, характерные только для данной отрасли
экономики закономерности, обуславливающие своеобразие его организации и
управления. Понимание и учет этих объективных особенностей строительства -
необходимое условие правильного выбора форм и методов организации и управления
строительным производством.
Организацию строительного производства можно разбить на 2
основных периода: период подготовки к строительству и период основных работ,
отличающиеся методами, взаимоотношениями участников строительства и
документации.
В осуществлении любого строительного проекта участвуют
десятки, а иногда сотни различных предприятий, подрядных и других организации,
различных форм собственности, имеющим свои критерии и показатели. От качества
подготовки к строительству прежде всего зависит возможность его осуществления в
установленные сроки с высокими показателями.
Подготовка строительного производства состоит из общей
организационно-технической подготовки, выполняемой до начала работ на
строительной площадке, и подготовки к строительству объекта, в течение которой
производятся вне- и внутриплощадочные работы, связанные с освоением и
организацией строительной площадки и примыкающей к ней территории, а также
планово - экономических мероприятий.
На основе объемов СМР и принятых организационных технологических
решений определяют последовательность и сроки осуществления строительства -
документы по планированию, то есть календарный план. Календарный план
строительства объекта в виде линейного или сетевого графика предназначен для
определения последовательности и сроков работ. Эти сроки устанавливаются в
результате рациональной увязки сроков выполнения работ, учета состава и
количества основных ресурсов, в первую очередь рабочих бригад и ведущих
механизмов, а также специфических условий района строительства, отдельной
площадки и ряда других существенных факторов.
В данном курсовом проекте для 4-этажной средней школы
разрабатывается объектный сетевой график, его расчет и оптимизация; расчет
временных сооружений. Прежде выполняется подготовка исходных данных - краткое
описание организации СМР.
строительство генеральный план сооружение
1.
Наименование объекта строительства, его назначение
Наименование объекта - средняя школа на 33 класса
Объемно планировочная характеристика объекта:
. Этажность здания 4
. Строительный объем здания м3 27901,4
(в том числе подземной части) 920,6
. Площадь застройки м2 2409,9, (общая) 7755,7
2. Подготовка
исходных данных
2.1 Описание
объемно-планировочной, конструктивной и отделочной характеристик объекта
Конструктивная схема здания с продольными несущими стенами с
опиранием на них плит перекрытий.
Фундамент - сборный ленточный.
Стены наружные - панельные, толщиной 45 см.
Стены внутренние - панельные, толщиной 35 см.
Перегородки - гипсокартонные, толщиной 12 см.
Лестницы - сборные железобетонные марши и площадки.
Перекрытия - сборные железобетонные многопустотные плит
толщиной 22 см и ребристые толщиной 45 см.
Кровля - рулонная из 4 - х слоев антисептированного рубероида
с защитным слоем из гравия.
Окна со спаренными переплетами.
Двери наружные и внутренние - щитовой конструкции.
Полы в помещениях - паркетные, керамическая плитка,
линолеумные.
Отделка наружная - оштукатуривание плит, керамическая плитка.
Отделка внутренняя - улучшенная клеевая побелка, покраска,
облицовка глазурованной плиткой, облицовка керамической плиткой
2.2
Определение объемов работ
Объемы работ берем из локальной сметы на общестроительные
работы по возведению школы на 33 класса.
2.3 Подбор
грузоподъемных строительных машин и их характеристики
На основе выполненного описания объекта, анализа объемов
основных СМР, высоты подъема и веса конструкций, размера в плане и других
необходимых данных объекта строительства производится подбор грузоподъемной и
землеройной техники, электрифицированного инструмента и средств механизации.
Таблица 1 - Характеристика принятых машин и механизмов
|
Наименование
машин и механизмов
|
Марка
|
Тип двигателя
|
Общая мощность
эл. двигателя
|
Кол-во машин
|
Примечание
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
А. Нулевой цикл
|
Бульдозер
ДЗ-117А
|
Дизель
|
36,8
|
1
|
|
|
Экскаватор
ЭО-4321 "обратная лопата"
|
Дизель
|
95,68
|
1
|
|
|
Гусеничный кран
РДК - 400
|
Дизель
|
|
2
|
|
|
Б.
Монтажно-кладочные работы
|
Гусеничный кран
РДК - 400
|
Дизель
|
|
2
|
|
|
Сварочный
агрегат ВКС-5
|
Электро
|
20
|
1
|
|
|
В.
Кровельно-отделочные работы
|
Подъемник ТП -
5
|
Электро
|
8
|
1
|
|
|
Растворосмеситель
СО-46
|
Электро
|
4,1
|
1
|
|
|
Окрасочный
агрегат (компрессор СО45А, краскораспылительС512 А со шлангом)
|
Электро
|
0,54
|
1
|
|
|
Г.
Благоустройство и озеленение
|
Бульдозер
ДЗ-117А
|
Дизель
|
36,8
|
1
|
|
2.4 Подбор
состава бригад и их звеньев
Таблица 2 - Состав бригад и звеньев на основных видах работ
|
Перечень
основных видов работ
|
Численный
состав звена, чел.
|
Принятый состав
бригады
|
Принятая
сменность работ
|
Примечание
|
|
Земляные работы
|
|
|
|
На один кран
|
|
-
механизированные
|
1
|
|
1-2
|
|
|
-ручные
|
4
|
|
1
|
|
|
Монтаж фундамента
|
4
|
8
|
2
|
|
|
Монтаж
цокольных, стеновых панелей и перегородок
|
4
|
8
|
2
|
|
|
Устройство
кровли
|
4
|
8
|
1
|
|
|
Плотнично-столярные
работы
|
5
|
10
|
1
|
|
|
Штукатурка,
затирка и облицовка
|
10
|
10
|
1
|
|
|
Малярные работы
|
2
|
8
|
1
|
|
|
Электромонтажные
работы
|
2
|
10
|
1
|
|
|
Сантехнические
работы
|
2
|
10
|
1
|
|
|
Благоустройство
|
2
|
4
|
1
|
|
2.5 Описание
организации СМР
Объект при производстве земляных и монтажных работ
представляет собой две захватки. Монтаж конструкций ведут поэлементно. Работа
на захватках ведется параллельно.
Земельные работы ведутся последовательно в 2 смены, при этом
используются бульдозер ДЗ-117А - 1 шт. и экскаватор ЭО-4321 - 1 шт.
Работы по монтажу конструкций нулевого цикла ведутся
параллельно гусеничным краном РДК - 400 в 2 смены.
В качестве монтажного механизма было выбрано два крана
РДК-400, работающих в две смены.
Кровельные работы ведутся параллельно в одну смену.
Подача раствора для устройства стяжки на кровле
осуществляется с помощью подъемника ТП-5.
Для сварки закладных деталей используется сварочный агрегат
ВКС-5.
Для нанесения красочных составов на поверхности
механизированным способом используется окрасочный агрегат (компрессор СО45А,
краскораспылитель С512 А со шлангом).
3.
Разработка, расчет и оптимизация объектного сетевого графика
3.1 Карточка
- определитель работ сетевого графика
Для построения и расчета сетевого графика заполняется
карточка - определитель работ сетевого графика.
Расчет продолжительности работ определяется по следующим
формулам:
для работ, темп которых задается ведущей машиной (земляные,
свайные, дорожные и др.):
tmi-j =
, (1)
для работ, темп которых задается численностью и квалификацией
рабочих (кладочные, монтажные, кровельные, отделочные и др.):
tpi-j =
, (2)
где Mi-j - расчетное количество машино-смен по объему работы i-j, маш. - час;
Ti-j - расчетная трудоемкость работы i-j, чел. - час;
ni-j - количество машин, участвующих в выполнении работы i-j;
Ni-j - количество рабочих, необходимое для выполнения работы i-j;
Si-j - принятый режим сменности (1, 2 или 3);
Ki-j - принятый коэффициент выполнения норм выработки (Ki-j=1,05 - 1,15).
Рассчитанная продолжительность работы (tpi-j) округляется до 1 дня.
Трудозатраты в чел/час по: - внутренним электро-монтажным работам
для жилых и общественных зданий - 6-8%, для промышленных зданий - 10-12%; -
внутренним санитарно-техническим работам для жилых и общественных зданий -
8-10%, для промышленных зданий - 2-4%; - благоустройству - 4-6%, по неучтенным
(прочим) работам - 20%. Процент берется от итога по общестроительным работам.
3.2 Расчет и
оптимизация сетевого графика
После составления сетевой модели производится расчет графика
строительства объекта. При расчете сетевого графика определяются следующие
параметры для каждой работы:
· раннее начало и окончание (tрн (i-j), tро (i-j));
· позднее начало и окончания (tпн (i-j), tпо (i-j));
· общий и частный резервы времени (Rn (i-j), Rc (i-j)).
Расчет сетевого графика производится секторным методом.

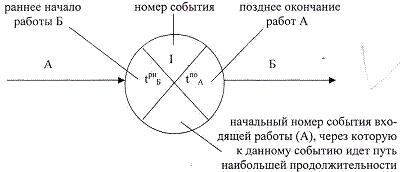

При расчете секторным методом каждое событие графика делится
на 4 сектора (рисунок 1).
Последующим этапом является определение общих и частных
резервов времени.
Рисунок 1 - Параметры сетевого графика
На заключительном этапе расчета выполняется привязка работ
графика к календарю по их ранним началам.
При превышении длительности критического пути над нормативной
продолжительностью строительства объекта его необходимо сократить до величины,
определенной условием Ткр ≤ Тнорм. Сокращение
критического пути может быть достигнуто:
· за счет увеличения количества рабочих и
строительных машин на работах критического пути;
· совмещения работ во времени на разных
захватках, секциях, этажах;
· организации поточного строительства
объекта.
Наиболее высоких технико-экономических результатов можно достигнуть
при организации поточного строительства за счет разбивки строящегося объекта на
захватки и соответствующего подбора численности состава бригад и звеньев.
В каждом из указанных способов сокращения продолжительности
строительства за счет уменьшения длительности работ критического пути возникает
необходимость добавить на объект дополнительные трудовые ресурсы.
4. Расчет
временных сооружений и разработка временного стройгенплана
4.1
Назначение СГП
Строительный генеральный план
(стройгенплан) является одним из основных документов по организации
строительства, при разработке которого обеспечивается расчет и рациональное
размещение на строительной площадке временных складов, дорог,
административно-хозяйственных и санитарно-бытовых помещений, сетей электро- и
водоснабжения, систем связи.
Назначение стройгенплана состоит в
качественном и своевременном осуществлении организационных и подготовительных
мероприятий по подготовке строительной площадки, определении объемов работ по
временным сооружениям, средств и ресурсов на их выполнение.
Стройгенплан является документом,
обусловливающим необходимые меры по технике безопасности и противопожарной
безопасности на строительной площадке. Он должен проектироваться с соблюдением
действующих нормативных документов, СНиП, правил противопожарной безопасности и
промсанитарии труда.
В качестве исходных данных при разработке
стройгенплана используются:
а) ситуационный план или генплан
строительства;
б) сетевой график строительства объекта;
в) сводный график движения рабочих;
г) график (ведомость) потребности в
основных конструкциях и материалах;
д) ведомость потребности в строительных
машинах и механизмах;
е) справочные и нормативные показатели;
ж) условные обозначения.
4.2
Обоснование типа временных работ
Строительная площадка должна иметь удобные подъезды и
внутрипостроечные дороги для осуществления бесперебойного подвоза материалов,
машин и оборудования в течение всего строительства в любое время года и при
любой погоде.
Параметрами временных дорог являются:
число полос движения, ширина полотна и проезжей части, радиусы закругления,
расчетная видимость. Ширину проезжей части транзитных дорог принимают с учетом
размеров плит: однополосных - 3,5 м, двухполосных с уширениями для стоянки
машин при разгрузке - 6,0 м. На участках дорог, где организовано одностороннее
движение по кольцу в пределах видимости, но не менее чем через 100 м,
устраивают площадки шириной 6 м и длиной 12 - 18 м. Такие же площадки выполняют
в зоне разгрузки материалов при любой схеме движения автотранспорта.
Минимальный радиус закругления для строительных проездов должен приниматься не
менее 12 м. Проезды в пределах кривых (габаритных коридоров) необходимо уширять
до 5 м. Радиус закругления проездов при применении на объекте крупногабаритных
конструкций определяется максимальной длиной конструкции с добавлением 6
метров:
Rрасч=lmax+6м.
4.3 Расчет
складского хозяйства
Проектирование складов следует вести в
следующей последовательности:
определить общую потребность в материалах
на календарный период работ,
установить запасы по видам материалов с
учетом возможных отклонений от ритма поставки и ритма их потребления;
выбрать метод хранения (открытое,
закрытое, навес);
рассчитать площади складов по видам
хранения;
выбрать тип склада,
разметить и привязать склады на схеме
стройгенплана.
Расчет при объектных складов производится
в таблице 3.
4.4 Расчет
численности персонала строительства и потребности во временных административно
- хозяйственных и санитарно-бытовых помещениях
Расчет ведется в следующей последовательности:
· определяется количество
рабочих в смену на СМР (Nсмр) по сетевому графику на основе анализа
по нескольким этапам строительства (нулевой цикл, возведение коробки здания,
отделочные работы);
· определяется
дополнительная численность рабочих субподрядных специализированных организаций
(сантехники, электромонтажники и др.) в пределах 15-20% от численности рабочих
на СМР (Nдоп=0,2 Ncmp);
· определяется численность
ИТР в смену в пределах 5-8% от численности рабочих
(Nитр = 0,05 (Nсмр +
Nдоп)).
Наибольшая численность рабочих на объекте
определяется по основным видам работ на строительном объекте. Как правило,
наибольшая численность рабочих возникает на этапе отделочных и смежных с ними
работ.
Общая численность работающих в наиболее
многочисленной смене (Nр) определяется как сумма всех категорий
работающих.
На основе общей численности работающих определяется расчетная
площадь временных зданий.
Таблица 4-Расчет численности работников на строительной
площадке
|
Численность
работников в смену по основным специальностям, чел
|
По основным
пределам
|
|
Нулевой цикл
|
Монтаж панелей
|
Кровельные
работы
|
Отделочные
работы
|
|
Рабочее
обслуживание строительных работ
|
1
|
2
|
-
|
-
|
|
Землекопы
|
4
|
-
|
-
|
-
|
|
Монтажники
|
8
|
8
|
-
|
-
|
|
Кровельщики
|
-
|
-
|
32
|
-
|
|
Плотники
|
-
|
-
|
-
|
10
|
|
Прочие виды
работ
|
6
|
6
|
-
|
-
|
|
Слесари -
сантехники
|
-
|
-
|
-
|
10
|
|
Слесари -
электромонтажники
|
-
|
-
|
-
|
8
|
|
МОП и АЦП
|
1
|
1
|
-
|
1
|
|
ИТР
|
1
|
2
|
1
|
1
|
|
Итого
|
21
|
19
|
63
|
Дополнительная численность рабочих
субподрядных специализированных организаций 15-21 % от численности рабочих СМР.
Численность МОП и охраны определяется (Nмоп)
в смену в пределах 2-3% от численности рабочих:
моп = 0,02 (Nсмр+Nсуб)
Численность ИТР определяется в смену в
пределах 5-8% от численности рабочих:
итр = 0,05 (Nсмр + Nдоп)
Общая численность рабочих в наиболее
многочисленной смене Nр=63 человека.
Таблица 5 - Расчетная площадь временных
зданий
|
Наименование
инвентарных зданий
|
Численность
персонала
|
Нормативный
показатель
|
Расчетная
площадь, м2
|
|
|
Единица
измерения
|
Величина
показателя
|
|
|
1
|
2
|
3
|
4
|
5
|
|
а)
санитарно-бытовые помещения
|
|
Гардеробные
|
63
|
м2
(Двойной шкаф)
|
0,92 1,0
|
57,96 (63
шкафа)
|
|
Помещение для
отдыха и обогрева
|
63
|
м2
|
0,9
|
56,7
|
|
Умывальная
|
63
|
м2 (кран
сетка)
|
0,05 1 на 15
чел
|
15 кранов
|
|
Душевая, в т.
ч. мужская
|
63
|
м2
|
0,43 1 сетка на
12 чел.
|
27,09 (4
сеток)
|
|
Помещение для
личной гигиены женщин
|
63
|
м2
|
0.18 1 кабина
на 15-100 чел
|
5.22 (1 кабина
в составе душа)
|
|
Туалет мужской
|
63
|
м2
|
0,09
|
5,67 (4 очка)
|
|
Сушильная
|
63
|
м2
|
0,2
|
6
|
|
Столовая
раздаточная
|
63
|
м2
|
0,6 1
посадочное место
|
|
б)
административные и служебные помещения
|
|
Прорабская
|
2
|
м2
|
4
|
8
|
|
Диспетчерская
|
1
|
м2
|
7
|
7
|
|
Кабинет по
охране труда, ТБ
|
63
|
м2
|
20 (до 100
чел.)
|
20
|
|
Проходная
|
63
|
м2
|
0,06
|
0,378
|
Таблица 6 - Экспликация временных
инвентарных зданий
|
Наименование
инвентарных зданий (шифр)
|
Расчет-ная площадь
м2
|
Размеры в плане
|
Кол-во зданий,
шт.
|
Принятая
площадь, м2
|
Конструк-тивная
характерис-тика
|
|
Гардеробная с
сушильней
|
57,96
|
7,6˟6
|
2
|
80,4
|
Контейнер
|
|
Комната отдыха
и обогрева рабочих
|
56,7
|
12 х2,7
|
2
|
64,8
|
Контейнер
|
|
Вагон-душевая
на 4 сетки
|
11,61
|
9х3,1
|
1
|
27,9
|
Передвижная
|
|
Туалет мужской
(уборная на 4 очка) (494-4-13)
|
5,67
|
2,7х4
|
1
|
10,8
|
Контейнер
|
|
Столовая-раздаточная
на 16 посадочн. мест (ИЭКТС-20-0)
|
36
|
10х6,4
|
1
|
64
|
Передвижная
|
|
Прорабская.
Кабинет по охране труда (ПК-3)
|
20
|
6,7х3
|
1
|
20,1
|
Контейнер
|
|
Диспетчерская
(проходная) (5055-9)
|
14
|
5,4х3,1
|
1
|
16,8
|
Передвижная
|
4.5 Расчет
потребности строительства во временном электроснабжении и освещении
строительной площадки
Порядок проектирования временного
энергоснабжения следующий.
Обладая исходной информацией о потребителях
(количество машин и механизмов, потребляемая ими мощность; номенклатура работ,
требующих затрат электроэнергии; количество и типы осветительных приборов и
потребляемая ими мощность), производят расчет электрической нагрузки, в
соответствии с которой определяют число и мощность трансформаторных подстанций.
Далее располагают на стройгенплане трансформаторные подстанции, силовые и
осветительные сети, инвентарные электротехнические устройства; составляют схему
электроснабжения.
Электроэнергия расходуется:
· на производственные
нужды;
· технологические нужды;
· бытовые нужды;
· наружное освещение.
Расчет расхода электроэнергии по видам потребителей
рекомендуется производить в табличной форме.
Таблица 7 - Расчет силовой мощности
|
Потребитель
|
Кол-во, шт.
|
Мощность
единицы, кВт
|
Общая мощность,
кВт
|
|
Сварочный
аппарат
|
1
|
20
|
20
|
|
Растворосмеситель
СО-46А
|
1
|
4,1
|
4,1
|
|
Окрасочный
аппарат
|
1
|
0,54
|
0,54
|
|
Рс
=28,64 кВт
|
Таблица 8 - Расчет потребляемой мощности
на внутреннее освещение
|
Потребитель
|
Удельная
мощность на 1 м2 площади, Вт
|
Площадь
потребителя, м2
|
Общая
потребляемая мощность, Вт
|
|
Контора
|
15
|
20,1
|
301,5
|
|
Вагон-душевая
|
3
|
27,9
|
83,7
|
|
Закрытый склад
|
2
|
120
|
240
|
|
Проходная и
комнаты для обогрева и отдыха рабочих
|
15
|
81,6
|
1224
|
|
Вагон-столовая
|
15
|
64
|
960
|
|
Вагон-гардеробная
|
15
|
80,4
|
1206
|
|
Уборные
|
3
|
10,8
|
32,4
|
|
Навес
|
3
|
200
|
600
|
|
Ро в
= 4647,6 Вт
|
Таблица 9 - Раcчет потребляемой мощности
на наружное освещение
|
Потребитель
|
Удельная
мощность на 1 м2 площади (1 км), Вт (кВт)
|
Площадь
потребителя, м2
|
Общая
потребляемая мощность, Вт
|
|
Главные дороги,
км
|
5
|
0,4
|
2
|
|
Открытые
складские площади, м2
|
0,5
|
2700
|
1350
|
|
Место
производства бетонных работ, м2
|
3
|
360
|
1080
|
|
Охранное
освещение, м2
|
1,5
|
11,225
|
11,74
|
|
Рн. о
= 24,42 кВт
|
На основе полученных значений мощности по
видам потребителей осуществляется расчет нагрузок по установленной суммарной
мощности потребителей и коэффициентам спроса, дифференцированным по видам
потребителей. Расчет производится по формуле
,
где α -
коэффициент, учитывающий потери в сети в зависимости от протяженности, сечения
и т.п. (принимают α
=1,05-1,1); соs φ - коэффициенты мощности, зависящие от
вида потребителя; К1, К2, K3, К4 -
коэффициенты спроса, зависящие от числа потребителей (соs φ и К1-4 принимается по
приложению Н);
К1Рс - мощность силовых потребителей, кВт;
К2Рт - мощность для технологических нужд,
кВт;
К3Ров - мощность устройств освещения
внутреннего, кВт;
К4Рон - мощность устройства освещения
наружного, кВт.
Рр в рассмотренном примере определяется:
Рр
= 1,1* (
+
+
+ 0,8* 4,647+ 1 * 24,42)=145,5 кВт;
По полученному значению подбираем
трансформаторную подстанцию СКТП-180/10/6/0,4/0,23 мощностью 180 кВ.
Следующим этапом paсчета является
проектирование освещения строительной площадки. Освещение строительных площадок
осуществляется прожекторами с лампами накаливания мощностью до 1,5 кВт,
устанавливаемыми группами по 3, 4 и более, а также осветительными приборами для
освещения рабочих мест. Для установки источников света используют имеющиеся
строительные конструкции, стационарные и инвентарные мачты, опоры, переносные
стойки. Для повышения эффективности системы освещения источники тока следует
размещать с соблюдением определенных правил: при ширине площадок более 150 м -
прожекторы с лампами накаливания и осветительные приборы с ксеноновыми лампами
большей мощности;
· при ширине площадок более
300 м - осветительные приборы с галогенными или ксеноновыми лампами большей
мощности;
· высота установки приборов
принимается максимальной, по возможности на уровне крыши возводимого здания;
· расстояние между
прожекторами не должно превышать четырехкратной высоты их установки;
· световой поток должен
быть направлен в двух-трех направлениях. Расчет числа прожекторов производят по
формуле
n = p х E х S/Pл,
где р - удельная мощность (см. приложение
В); Е - освещенность, лк (см. приложение В); S - площадь, подлежащая
освещению; Рл - мощность лампы прожектора.
а) для охранного освещения при площади,
подлежащей освещению: n = 7 шт, принимаем для размещения на стройгенплане прожектора
ПЭС - 35 с мощностью ламп в 200 Вт;
б) для освещения мест производства
бетонных работ S = 180 м2,n = 4 шт, принимаем для размещения на
стройгенплане прожекторов ПЭС - 35 с мощностью ламп в 200 Вт.
4.6 Расчет
потребности в воде и определении диаметра временного водопровода
Временное водоснабжение предназначено для
обеспечения производственных, хозяйственно-бытовых и противопожарных нужд.
Проектирование временного водоснабжения следует выполнять в следующем порядке:
· определяют расчетную
потребность;
· выбирают источник
снабжения; намечают схему сетей;
· рассчитывают диаметры
трубопроводов;
· привязывают трассу и
сооружения на стройгенплане.
При устройстве временного водоснабжения
необходимо максимально использовать постоянные источники и сети водоснабжения.
Система временного водоснабжения должна
быть спроектирована таким образом, чтобы питьевые установки, действующие в
летний период, были расположены не далее 75 м от рабочих мест. Водой для
бытовых нужд должны быть обеспечены туалеты, умывальные, душевые и помещения
для личной гигиены женщин во все рабочие смены.
Суммарный расчетный расход воды Qобщ определяют по формуле
Qобщ = Qпр + Qхоз + Qпож,
где Qпр, Qхоз, Qпож - соответственно расходы
воды на производственные, хозяйственно-бытовые противопожарные цели.
Расход воды на производственны нужды
определяется по формуле
,
где 1,2 - коэффициент на неучтенные расходы воды;
Qср -
средний производственный расход воды в смену;
R1 - коэффициент
неравномерности потребления, R1=1,6;
,0 - число часов работы в смену;
- число секунд в 1 часе.
Расход воды на хозяйственно-бытовые нужды Qхоз
слагается из расхода воды на приготовление пищи, на санустройства и питьевые
потребности:
л/с,
где nр - наибольшее количество работающих в смену;
n1 - норма
потребления воды на 1 чел. в смену (для площадок с канализацией 20-25 л, без
канализации 10-15 л);
n2 - норма
потребления на прием одного душа (принимают - 30л);
R2 -
коэффициент неравномерности потребления воды, R2=2,7;
R3 -
коэффициент, учитывающий отношение пользующихся душем к наибольшему количеству
работающих в смену (принимают 0,3 - 0,4).
Минимальный расход воды на противопожарные нужды определяют
из расчета одновременного действия двух струй из гидрантов по 5 л/с на каждую
струю
(Qпож = 5 х 2 = 10 л/с).
Рассмотрим пример расчета (таблица 13).
Таблица 10 - Расчет потребности в воде на
строительной площадке
|
Направление
расхода воды
|
Общее
потребление
|
|
1
|
2
|
|
Производственные
нужды
|
1,6
|
|
Хозяйственно-бытовые
нужды
|
0,27
|
|
Противопожарные
нужды
|
10
|
|
Итого
|
13,6
|
Исходя из полученных данных, закладывая в
расчет максимальное полученное водопотребление, определим диаметр совмещенного
водопровода
, м,
где Qмах - максимальный расход воды;
V - скорость движения воды по трубам (2м/с)
dтр=√4*13,6/3,14*2*1000=93
мм
Принимаем Дтр=100 мм, что соответствует противопожарным
требованиям. Данный водопровод принимаем для противопожарных нужд.
Для производственных и хозяйственных бытовых нужд dтр=√4* (1,6+0,7)
/3,14*2*1000=33 мм принимаем стальную бесшовную горячедеформированную трубу
диаметром 42 мм.
4.7 Описание
потребности в тепле и сжатом воздухе
Осуществляется от перевозных компрессорных установок.
Принимаем передвижную компрессорную станцию ПКС-5.
Снабжение теплом осуществляется от электрокалориферов.
Снабжение строительной площадки сжатым воздухом - передвижная
компрессорная станция ПКС-5.
4.8
Проектирование временной канализационной сети на строительной площадке
Канализационная сеть на строительной площадке устраивается
для обес-печения удаления сточных вод, поступающих от санитарно-бытовых
устройств (столовые, буфеты, туалеты, умывальные комнаты, душевые) и
промышленных установок.
В данном проекте предусматривается устройство временной сети
до ближайшего постоянного канализационного колодца из керамических безнапорных
труб диаметром 200 мм.
4.9 Описание
применяемых средств диспетчерского управления
Проектирование диспетчерской связи и сигнализации на
строительной площадке осуществляется в следующем порядке:
а) определяются места расположения диспетчерских пунктов;
б) с помощью условных обозначений показывается оборудование;
в) наносятся сети коммутационной связи;
г) составляется спецификация оборудования диспетчерской связи
Таблица 11 - Средства связи на строительной площадке
|
Тип и
наименование средств связи
|
Количество
|
Место установки
|
|
Оперативное
переговорное устройство "Эхо-2”
|
1
|
Диспетчерский
пункт
|
|
Громкоговоритель
радиальный 10 ГДИ-1
|
2
|
На объекте
строительства
|
|
КВ радиостанция
"Карат”
|
1
|
Диспетчерский
пункт
|
|
Телефонный
аппарат оперативной директорской связи
|
1
|
Контора
производителя работ
|
Литература
1.
Дикман Л.Г. Организация и планирование строительного производства: Управление
строительными предприятиями с основами АСУ: Учеб. для строит. вузов и фак. -
3-е изд., перераб. и доп. - М.: Высш. шк., 1988. - 559 с.
.
Дикман Л.Г. Организация жилищно-гражданского строительства. - 2-е изд.,
перераб. и доп. - М: Стройиздат, 1990. - 495 с. - (Справочник строителя).
.
Хамзин С.К., Карасев А.К. Технология строительного производства. Курсовое и
дипломное проектирование. Учеб. Пособие для строит, спец. вузов. - М.: Высш.
шк. - 1989. - 216 с.
.
Грабовой П.Г. и Солунский А.И. Организация, планирование и управление
строительством: Учебник перераб. и доп. - М: Москва, 2012. - 528с.
.
СНиП IV-5-82 Правила разработки единых районных единичных расценок на
строительные конструкции и работы. - М: Стройиздат, 1983.
.
СНиП 1.04.03-85* Нормы продолжительности строительства и задела в строительстве
предприятий, зданий и сооружений. - М: Стройиздат, 1985.
.
Методическое руководство по выполнению экономического, организационного и
управленческого разделов дипломного проекта студентами всех форм обучения
специальности 2903.
.
Методическое руководство по расчету временных сооружений и проектированию
стройгенплана при выполнении курсовых и дипломных проектов студентами всех форм
обучения специальности 2903.
