Вид данных
|
Наименование показателя
|
Обозначение
|
Единицы измерения
|
Вид переменной
|
Формат
|
|
Входные
|
Количество буровых станков
|
N
|
Шт.
|
Простая
|
Целый
|
|
Номер бурового станка
|
I
|
-
|
Простая
|
Целый
|
|
Количество месяцев
|
M
|
Простая
|
Целый
|
|
Номер месяца
|
J
|
-
|
Простая
|
Целый
|
|
Производительность I-го бурового станка в J-м месяце
|
Q (I, J)
|
м/мес.
|
Индексированная
|
Целый
|
|
Выходные
|
Суммарная производительность I-го бурового станка за период
|
S(I)
|
м/мес.
|
Индексированная
|
Целый
|
|
Номер самосвала с максимальной производительностью
|
MAXI
|
-
|
Простая
|
Целый
|
|
Номер самосвала с минимальной производительностью
|
MINI
|
-
|
Простая
|
Целый
|
|
Процент выполнения плана
|
PVP
|
%
|
Индексированная
|
Целый
|
|
Суммарное количество пробуренных метров каждым буровым станком
|
SKOLM
|
м
|
Простая
|
Целый
|
|
Промежуточные
|
Суммарная производительность в J-ом месяце
|
SS(J)
|
м
|
Индексированная
|
Целый
|
2. Математическая
постановка задачи
Определение номера бурового станка с
максимальной суммарной производительностью за весь период
MAXPR = MAX {S(I)}.
Определение номера бурового станка с
минимальной суммарной производительностью за весь период
MINPR = MAX {S(I)}.
Определение суммарного количества
пробуренных метров каждым станком
SKOLM
=
.
Определение процента
выполнения плана
PVP
=
где
- фактическая сумма
производительности всех буровых станков за каждый месяц;
P
(J) - плановое задание на каждый месяц.
3. Решение задачи с
помощью электронных таблиц
Для решения задачи о
буровых установках используем программу MS Excel.
Загружаем программу MS
Excel.
Далее формируем
заголовки таблиц (таблица 3, таблица 4), поместив в них соответствующий текст.
Результат представлен на рисунке 1.
Т.к. на нашем
предприятии имеются буровые станки одинакового вида БТС-150А, то каждый буровой
станок имеет свой инвентарный номер.
Форматируем полученные
таблицы.
Для таблицы 3
предусматриваем внизу несколько дополнительных строк (до 14 строки) для
последующего добавления данных с помощью разработанной формы1 (рисунок 3).
Вводим данные для
решения контрольного примера (ячейки В6:H8). Числа для контрольного примера
взяты из таблицы 1.
Для вычисления
суммарного количества пробуренных метров каждым буровым станком используем
функцию СУММ мастера функций, например для первого бурового станка =СУММ
(C6:H6), поместив её в ячейку I6. Копируем формулу =СУММ (C6:H6) из ячейки I6 в
ячейки I7 до I14. Для этого используем маркер заполнения.
Дополним расчетную
таблицу внизу пустыми строками для последующего добавления данных в таблицу.
Определим количество
работающих буровых станков в каждый из месяцев. Для определения количества
работающих буровых станков в 1 месяц вводим в ячейку С15 формулу =СЧЁТЗ
(C6:C14). Далее копируем формулу из ячейки С15 по строке до ячейки Н15.
Для вычисления средней
производительности всех буровых станков за месяц вводим в ячейку С21 формулу
=СРЗНАЧ (С6:С14) (выбираем данную формулу из категории - Статистические) и
копируем эту формулу по строке до ячейки Н21.
Рисунок 1 - Решение
задачи в MS Excel
Для выбора номера
бурового станка с наибольшей производительностью в ячейку I23 вводим формулу
=ВЫБОР (ПОИСКПОЗ(МАКС (I6:I14); I6:I14; 0); B6; B7; B8; B9; B10; B11; B12; B12;
B14).
На рисунке 2
представлена расчетная таблица с формулами.

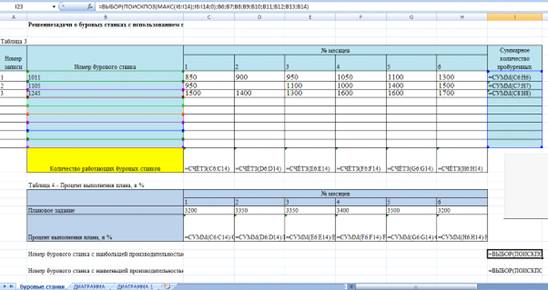

Рисунок 2 - Расчетная
таблица с формулами
Для расчета процента
выполнения плана буровыми станками за полугодие необходимо суммарное количество
пробуренных метров всеми станками разделить на плановое задание для буровых
станков на шесть месяцев.
Таким образом, в
результате проведенных расчетов с помощью средств MS Excel были получены
следующие результаты:
номер бурового станка с
наибольшей производительностью БТС-150А с инвентарным номером 1245;
номер бурового станка с
наименьшей производительностью БТС-150А с инвентарным номером 1105;
суммарное количество
пробуренных метров каждым буровым станком за анализируемый период представлено
в таблице 3 (в 9 столбце): 1011 пробурил 6150 пог. м, 1105 - 5950 пог. м, 1245
- 9100 пог. м.;
определен процент
выполнения плана за шесть месяцев, который составил 106% и процент выполнения
плана каждым буровым станком за анализируемый период (таблица 6).
4. Разработка макроса
для построения графика
Создадим макрос для построения
графика путем выполнения
Выполняем команду Вид - Макросы -
Запись макроса - введем имя макроса, например, «График».
Далее по результатам расчетов
построим совмещенный с диаграммой (количество работающих буровых станков)
график (средняя месячная производительность буровых станков).
Для построения диаграммы выделяем
ячейки В15:Н15, затем нажимаем клавишу Ctrl и выделяем ячейки В20:Н20, вызываем
Мастер Диаграмм. Выбираем вид диаграммы «гистограмма». Для ряда «Количество
работающих буровых станков» изменим тип диаграммы на график. Далее в меню
формат ряда выбираем параметры ряда по «вспомогательной оси». В результате
получаем график с двумя осями «у», одна ось для указания «количества работающих
буровых станков», другая - для указания «процента выполнения планового задания
каждым буровым станком». Присваиваем названия осям, а также название диаграмме
и размещаем легенду сверху над диаграммой.
