Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Новгородский государственный университет имени Ярослава Мудрого»

МНОГОПРОФИЛЬНЫЙ КОЛЛЕДЖ

ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ

Курсовая работа

РАСЧЁТ ЗАТРАТ НА ПРОЕКТИРОВАНИЕ И МОНТАЖ ЛОКАЛЬНОЙ ВЫЧИСЛИТЕЛЬНОЙ СЕТИ

по дисциплине Экономика отрасли

специальности 230106 Техническое обслуживание средств вычислительной техники и компьютерных сетей

Руководитель О.П. Алексеева

Студент А.П. Буров

Содержание

Введение

.        Расчет трудоемкости работ на проектирование и монтаж локальной вычислительной сети

.        Расчет затрат на проектирование и монтаж локальной вычислительной сети

.1 Расчет затрат на разработку проекта и документации

.2 Расчет затрат на приобретение материалов и оборудования для выполнения работ

.3 Расчет затрат на монтаж и установку оборудования

.4 Расчет затрат на пуско-наладочные работы

.5 Составление сметы затрат на проектирование и монтаж локальной вычислительной сети

.        Определение цены на проектирование и монтаж локальной вычислительной сети

Заключение

Список используемой литературы

Приложение

Введение

Целью курсовой работы по дисциплине «Экономика отрасли» является систематизация и закрепление полученных теоретических знаний и практических умений для дальнейшего использования полученных навыков при выполнении выпускной квалификационной работы и дальнейшей практической деятельности на предприятии. В курсовой работе необходимо произвести расчёт затрат на проектирование и монтаж Локальной вычислительной сети учебного заведения.

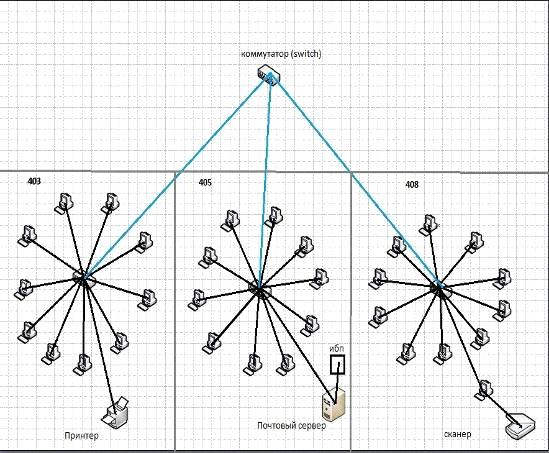

Разрабатывается проводная сеть для учебного заведения для трёх кабинетов по 10 компьютеров в каждом.

В данном разделе студент рассматривает понятие локальной вычислительной сети и преимущества ее создания для предприятия.

Студент самостоятельно:

·        выбирает фирму, для которой необходимо разработать и установить ЛВС;

·        согласно плана офиса, разрабатывает Схему ЛВС, которая является приложением к курсовой работе;

·        осуществляет выбор проводной или беспроводной сети, выбирает способы прокладки кабеля и принимает другие технические решения по созданию ЛВС.

Поэтому во введении рассматриваются основные понятия: затраты, себестоимость, цена, косвенные налоги, прибыль, а также указываются цели и задачи курсовой работы.

1. Расчет трудоемкости работ на проектирование и монтаж локальной вычислительной сети

Расчет трудоемкости работ по созданию ЛВС необходимо осуществить в несколько этапов.

Этап 1. Определение перечня работ по разработке и созданию ЛВС.

Ниже приведен примерный перечень работ по разработке и созданию ЛВС.

Разработка проекта и документации:

-   изучение задания;

-   подбор и изучение литературы и патентов;

-   разработка схемы сети (общих принципов построения ЛВС);

-   выбор сетевых технологий;

-   выбор коммутационного оборудования;

-   финансово-экономическое обоснование создания ЛВС;

-   подготовка документации.

Монтаж и установка:

-   приобретение материалов и оборудования;

-   сверление кирпичных стен;

-   установка короба;

-   монтаж и навеска кабеля;

-   укладка кабель-каналов;

-   установка пассивного коммутационного оборудования;

-   установка активного оборудования

-   установка серверов и рабочих станций;

Пуско-наладочные работы.

-   Установка операционной системы и настройка сети;

-   подключение Internet;

-   тестирование сети.

Этап 2. Определение состава рабочей группы.

Необходимо определить количество руководителей, инженеров, операторов и рабочих-монтажников для выполнения запланированных работ, их квалификацию и их месячный оклад.

Состав группы представить в следующей таблице:

затрата наладочный вычислительный сеть

Таблица 1 - Состав рабочей группы по созданию ЛВС

Рекомендуемый тарифный разряд по 18-ти разрядной тарифной сетке:

-   Руководитель проекта - 14-16 разряд;

-   Инженер - 12-14 разряд;

-   Оператор - 5-7 разряд;

-   Монтажник - 5-8 разряд.

Расчет месячного оклада производится исходя из минимального размера оплаты труда (МРОТ) на предприятии и тарифного коэффициента, определяемого в соответствии с тарифным разрядом рабочих и специалистов на основе тарифной сетки. МРОТ предприятия не может быть ниже МРОТ, установленного правительством.

На 1.01.2013 года МРОТ по России 5554 рублей, а в Новгородской области на основании соглашения с работодателями - 7000 рублей.

Таблица 2 - Тарифная сетка

Месячный оклад работника рассчитывается по формуле 1:

О_мес = ЗП _min * К_тар, (1)

где, ЗП _min - минимальный размер оплаты труда, установленный на предприятии (не может быть ниже минимального размера оплаты труда установленного правительством);

К _тар - тарифный коэффициент.

По данной формуле необходимо произвести расчет окладов по профессиям.

Этап 3. Расчет трудоемкости ремонтных работ на проектирование и монтаж ЛВС.

Трудоемкость каждого вида работ рассчитывается на основе экспертных оценок, исходя из минимальных и максимальных затрат времени на выполнение работ по формуле 2:

, (2)

где, t_min - минимальное время, необходимое для выполнения работы;

t_max - максимальное время, необходимое для выполнения работы.

Расчет трудоемкости выполнения всех работ по созданию ЛВС произвести в таблице 3. Пример расчета.

Таблица 3 - Трудоемкость выполнения работ в часах

Так как все работы на проектирование и монтаж ЛВС можно объединить в три группы, то для удобства расчетов сгруппируем полученную трудоемкость работ в следующую таблицу 4.

Таблица 4 - Комплексы работ по созданию ЛВС в часах

2. Расчет затрат на проектирование и монтаж локальной вычислительной сети

.1 Расчет затрат на разработку проекта и документации

Общие затраты на разработку проекта и документации состоят из следующих видов затрат:

·        основная заработная плата специалистов с учетом премирования;

·        дополнительная заработная плата специалистов;

·        отчисления с заработной платы на социальные нужды;

·        материальные затраты на разработку проекта и документации

·        электроэнергия на технологические цели;

·        амортизация оборудования;

·        накладные расходы организации.

Произведем расчет основной заработной платы специалистов на разработку проекта и документации.

Заработная плата работников по окладу рассчитывается по формуле 3:

 , (3)

Где, Р - число работников определенной квалификации (таблица 1);

В_пд - время участия работников определенной квалификации в данном виде работ (таблица 4);

О_м - месячный оклад, определяемый в соответствии с категорией и тарифным разрядом (таблица 1);

d_s - длительность смены (8 часов);

Д_р - среднее число рабочих дней в месяце (21).

Произведём расчет заработной платы инженера.

ЗП инженера =1*20,2*(19670/168)=2365 руб.

Основная заработная плата на подготовку проекта составит:

ЗП_осн.= ЗП * К_прем , (4)

Где К_прем.= 1.3 , коэффициент премирования

К_прем.= 1.3 (учитывает премию в размере 30% от заработной платы).

ЗПосн.=2365*1,3=3074,50 руб.

Дополнительная заработная плата составляет 20% от основной заработной платы:

ЗП_доп. = ЗП_осн* 20% / 100%, (5)

ЗП доп.= 4657,58*20% / 100%=614,90 руб.

Отчисления с заработной платы на социальное страхование включает следующие отчисления:

Пенсионный фонд - 22%

Фонд социального страхования - 2,9%

Фонд обязательного медицинского страхования - 5,1%

Всего отчисления на социальные нужды составляют 30% от суммы основной и дополнительной заработной платы.

З_с.н..= (ЗП_осн. + ЗП_доп.) * 30% / 100%, (6)

З_с.н..= (3074,50+614,90) * 30% / 100% =1106,80 руб.

Расчет стоимости необходимых материалов для разработки проекта ЛВС рассчитывается на основе норм расхода материальных ресурсов и оптовых цен на их приобретение по формуле:

С_мат = Н_р * Ц_опт , (7)

где Н_р - норма расхода материальных ресурсов в натуральных единицах;

Ц_опт - цена приобретения за единицу в рублях

Расчеты представим в таблице 5.

Таблица 5 - Расчет стоимости материалов на разработку проекта ЛВС и документации в рублях

Расчет амортизационных отчислений, включаемых в затраты на разработку проекта и документации, осуществляется исходя из первоначальной стоимости оборудования и нормы амортизации.

Годовая норма амортизации рассчитывается, исходя из срока полезного использования оборудования 5 лет, и составляет 20% от первоначальной стоимости.

Расчет амортизационных отчислений производится на основе данных о стоимости одного машино-часа работы оборудования и фактического времени его работы при разработке проекта ЛВС.

Стоимость машино-часа работы оборудования определяется отношением годовых амортизационных отчислений к номинальному годовому фонду рабочего времени. Номинальный фонд рабочего времени оборудования равен произведению числа рабочих дней в году на продолжительность рабочего дня и составляет 1888 часов.

Расчет произведём в таблице 6.

Таблица 6 - Расчет амортизационных отчислений

Расчет стоимости электроэнергии на технологические цели произведем с помощью таблицы 7.

Количество потребленной на разработку проекта энергии зависит от мощности оборудования и тарифа за 1 квт/час.

Таблица 7 - Расчет стоимости электроэнергии на технологические цели

Накладные расходы организации (отопление, освещение, содержание зданий, содержание административно-управленческого персонала и другие) составят 70% от основной заработной платы работников.

Н_р = ЗП _осн * 70% / 100% (8)

Н_р = 4657,58* 70% / 100%=3260 руб.

На основании рассчитанных данных составим смету затрат на разработку проекта ЛВС и документации в таблице 8.

Таблица 8 - Смета затрат на разработку проекта ЛВС и документации

Общая сумма затрат составляет 100%, необходимо рассчитать % затрат каждого вида в общей сумме затрат.

.2 Расчет затрат на приобретение материалов и оборудования для выполнения работ

Согласно разработанной схемы ЛВС, необходимо определить состав и количество необходимого к установке оборудования и расходных материалов для монтажа ЛВС. Цены для определения стоимости материальных ресурсов найти в Internet. Кроме этого необходимо учесть транспортно-заготовительные расходы в размере 2% от стоимости материальных ресурсов.

Таблица 9 - Расчет затрат на приобретение материалов и оборудования в рублях

.3      Расчет затрат на монтаж и установку оборудования

Так как стоимость материалов и оборудования к установке мы рассчитали в пункте 2.2 то учитывать эти затраты в затратах на монтаж не будем. Кроме этого при монтаже и установке оборудования и прокладке кабеля используются инструменты и оборудование фирмы, производящей монтаж. Отдельно учитывать амортизационные отчисления и электроэнергию на технологические цели не будем, а учтем их в накладных расходах. Поэтому Накладные расходы примем в размере 90 % от основной заработной платы.

Таким образом, затраты на монтаж и установку оборудования будут состоять из следующих видов затрат:

·        основная заработная плата специалистов с учетом премирования;

·        дополнительная заработная плата;

·        отчисления с заработной платы на социальные нужды;

·        накладные расходы организации.

Произведём расчет заработной платы на монтаж и установку оборудования.

ЗП =1*4*(19670/168)+ 2*33*(11900/168) =9394руб.

Основная заработная плата на подготовку проекта составит:

ЗП_осн.= ЗП * К_прем , (4)

Где К_прем.= 1.3 , коэффициент премирования

К_прем.= 1.3 (учитывает премию в размере 30% от заработной платы).

ЗПосн.=9394*1,3=12212,2 руб.

Дополнительная заработная плата составляет 20% от основной заработной платы:

ЗП_доп. = ЗП_осн* 20% / 100%, (5)

ЗПдоп.=12212,2*20% / 100%=2442,44 руб.

Отчисления с заработной платы на социальное страхование включает следующие отчисления: - Пенсионный фонд - 22%

Фонд социального страхования - 2,9%

Фонд обязательного медицинского страхования - 5,1%

Всего отчисления на социальные нужды составляют 30% от суммы основной и дополнительной заработной платы.

З_с.н..= (ЗП_осн. + ЗП_доп.) * 30% / 100%, (6)

З_с.н..= (12212,2+2442,44) * 30% / 100% =4396,4 руб.

Накладные расходы организации составят 90% от основной заработной платы работников.

Н_р = ЗП _осн * 90% / 100% (7)

Н_р = 12212,2* 90% / 100%=10990,1 руб.

Таблица 10 - Смета затрат на монтаж и установку оборудования

2.4 Расчет затрат на пуско-наладочные работы

Произведём расчет заработной платы на монтаж и установку оборудования. ЗП =1*2,2*(19670/168)+ 1*4,4*(10850/168) =541,7руб.

Основная заработная плата на подготовку проекта составит:

ЗП_осн.= ЗП * К_прем , (4)

Где К_прем.= 1.3 , коэффициент премирования

К_прем.= 1.3 (учитывает премию в размере 30% от заработной платы).

ЗПосн.=541,74*1,3=704,21 руб.

Дополнительная заработная плата составляет 20% от основной заработной платы:

ЗП_доп. = ЗП_осн* 20% / 100%, (5)

ЗПдоп.=704,21*20% / 100%=140,8 руб.

Отчисления с заработной платы на социальное страхование включает следующие отчисления: - Пенсионный фонд - 22%

Фонд социального страхования - 2,9%

Фонд обязательного медицинского страхования - 5,1%

Всего отчисления на социальные нужды составляют 30% от суммы основной и дополнительной заработной платы.

З_с.н..= (ЗП_осн. + ЗП_доп.) * 30% / 100%, (6)

З_с.н..= (704,21+140,8) * 30% / 100% =464,8 руб.

Накладные расходы организации составят 90% от основной заработной платы работников.

Н_р = ЗП _осн * 70% / 100% (7)

Н_р = 704,21* 70% / 100%=492,95 руб.

Таблица 11 - Смета затрат на пуско-наладочные работы.

.5 Составление сметы затрат на проектирование и монтаж локальной вычислительной сети

Смета затрат на проектирование и монтаж локальной сети представляет собой сумму затрат на все виды работ:

на разработку проекта ЛВС и документации;

на приобретение материалов и оборудования;

монтаж и установку;

пуско-наладочные работы.

Кроме этого в сумму затрат включим Прочие затраты организации, связанные с созданием ЛВС, в размере 10% от суммы всей заработной платы на выполнение работ.

З_пр = å (ЗП _осн + ЗП _доп) * 10% / 100% (9)

Таблица 12 - Смета затрат на проектирование и монтаж ЛВС

Таким образом, общие затраты на проектирование и монтаж ЛВС составит 74тысячи рублей.

3. Определение цены на проектирование и монтаж локальной вычислительной сети

Так как целью предпринимательской деятельности является получение прибыли, то цена создания ЛВС будет представлять собой сумму затрат на проектирование и монтаж ЛВС и запланированную величину прибыли.

Ц = З_лвс + П_р, (10)

где, З_лвс - общие затраты на проектирование и монтаж ЛВС (руб),

П_р - планируемая величина прибыли (руб.).

Планируемая величина прибыли зависит от уровня рентабельности, который может составлять 15-30% от затрат.

П_р = З_лвс * % R / 100%, (11)

где, R - уровень рентабельности проекта (15-30%).

Пр= 73972,2*30% / 100% = 22191,66 руб.

Ц= 73972,2+ 22191,66=96163,86 руб.

При реализации проекта необходимо начислить Налог на добавленную стоимость в размере 18% от цены проекта.

НДС = Ц * 18% /100% (12)

НДС= 96163,86* 18% / 100% =17309,5 руб.

Таким образом, полная цена реализации проекта с учетом НДС составит:

Ц _{с НДС} = Ц + НДС (13)

Ц _{с НДС} = 96163,86 + 17309,5=113473,3 руб.

Общие затраты на проектирование и монтаж ЛВС 113,5 тысяч рублей.

Заключение

На основание рассчитанных данных общая сумма затрат на разработку и монтаж ЛВС составит 74тысячи рублей, цена реализации проекта 113,5 тысяч рублей. Результаты расчётов представлены в таблице 13.

Таблица 13 - Экономические показатели проекта.

Основные источники

1.      Гуреева М.А. «Экономика машиностроения»: Учебник для студентов У СПО,-М.: ИЦ Академия, 2010 - 210с.

.        Еленева Ю.А. «Экономика машиностроительного производства: Учебник для студентов ВУЗ -М.: ИЦ Академия, 2010 - 256с.

.        Методическое рекомендации по выполнению и защите курсовых работ по дисциплине «Экономика отрасли» для специальности 230115 С. И. Ляпунова - М. : Финансы и статистика, 2002 . -669с/

.        Экономика предприятия: Учебное пособие Компьютерные системы и комплексы, ПТК НовГУ, 2013.- 23с.

.        Пелих А.С. «Экономика предприятия» Ростов -на - Дону Издательство «ФЕНИКС», Табурчак П.П.,.Томин В.М «Экономика предприятия»: Ростов -на - Дону Издательство «ФЕНИКС», 2003 -316с

.        Бизнес-планирование: Под ред.М.А. Попова, под редакцией академика МАНВШ, док.эк.н., проф. В.М. Семёнова. - М. Центр экономики и маркетинга, 1996 - 184с.

Интернет-ресурсы:

htpp://www.key.ru/

htpp://www.ulmart.ru/

Приложение

Рис. Схема сети.
