Лабораторная работа

ИЗМЕРЕНИЕ ПОСТОЯННЫХ НАПРЯЖЕНИЙ

Цель работы: ознакомление с типовыми вольтметрами постоянного напряжения, овладение методикой измерений постоянных напряжений, приобретение навыков градуировки вольтметров.

Методические указания по подготовке к работе

При измерении напряжения на участке электрической цепи одним из источников погрешности является ответвление тока в цепь вольтметра. На рис.1 показана схема измерения напряжения вольтметром V на резисторе R2 (участок 1-2). Напряжение на сопротивлении R2 определяется выражением

Рис.1. Схема включения вольтметра

Рис.2. Эквивалентная схема цепи

При подключении вольтметра в его цепь ответвляется ток iB и поэтому напряжение на R1 увеличивается (так как уменьшается общее сопротивление цепи), а на резисторе R2 - уменьшается по сравнению с их значениями до измерения. Эквивалентная схема измерения напряжения показана на рис.2. Эквивалентное сопротивление на участке 1-2 определяется выражением

где Rв - сопротивление вольтметра. Напряжение, измеренное вольтметром, можно определить из выражения

При этом относительная погрешность измерения равна

Погрешность, обусловленную ответвлением тока в цепь вольтметра, можно учесть введением поправки на результат измерения. Поправка определяется расчетным и экспериментальным путем.

Наиболее часто поправка определяется экспериментально косвенным методом с использованием контрольного шунта. Измерение напряжения производится дважды: основное измерение с результатом Uизм без шунта (обычное измерение напряжения) и контрольное измерение с результатом Uк при подключенном параллельно вольтметру шунте. Сопротивление шунта берется равным сопротивлению вольтметра. При контрольном измерении ток ответвляется как в цепь вольтметра, так и в цепь контрольного шунта, при этом напряжение Uк будет меньше Uизм (которое в свою очередь меньше значения напряжения на участке цепи до подключения вольтметра). Тогда согласно (1) поправка вычисляется по формуле

В отдельных случаях, когда выполняется неравенство

можно пользоваться приближенной формулой

С≈Uизм-Uк.

Описание магнитоэлектрического вольтметра

Вольтметр выполнен в виде макета по схеме (рис. 3). Основными элементами вольтметра является магнитоэлектрический микроамперметр и добавочный резистор R1. Для экспериментального определения поправки на ответвление тока в цепь вольтметра в схему введен контрольный шунт - Rш. Контрольный шунт подключается параллельно входу вольтметра с помощью переключателя S1 ("Контрольный шунт").

Рис.3. Схема магнитоэлектрического вольтметра.

Методические указания к выполнению лабораторной работы

1.      Градуировка магнитоэлектрического вольтметра. Градуировка выполняется путем сравнения показаний αх градуируемого вольтметра (в делениях) с показаниями Vо образцового вольтметра (в вольтах). В качестве образцового вольтметра используется мультиметр измерительной станции MS-9160. Схема градуировки показана на рис. 4. Одновременно с градуировкой производится проверка точности работы встроенного вольтметра источника питания измерительной станции.

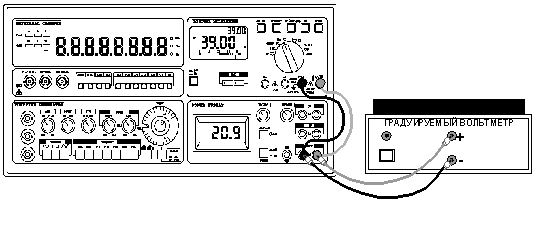

Рис. 4. Схема градуировки вольтметра

1.      Включить мультиметр и источник питания измерительной станции.

2.      Переключить мультиметр в режим измерения напряжения (“V”). Выбрать кнопкой «DC Ω/AC(•)» режим измерения постоянного напряжения (на экране мультиметра не индицируется «AC»).

.        Убедиться, что кнопка «V/A» источника питания отжата (индицируется напряжение регулируемого источника). Установить ручкой «Voltage» напряжение регулируемого источника равным 0В.

.        Образцовый и градуируемый вольтметры одновременно подключить параллельно к клеммам регулируемого выхода источника питания измерительной станции.

.        Отключить контрольный шунт градуируемого вольтметра.

.        Изменением выходного напряжения источника питания следует установить стрелку градуируемого вольтметра последовательно на каждое оцифрованное деление шкалы, одновременно снимая показания мультиметра V0 и показания встроенного вольтметра источника питания станции Vип. Напряжение на вольтметрах изменяется с помощью ручки регулирования выходного напряжения «Voltage». Результаты измерений записать в табл. 1.

Таблица 1

7.      Рассчитать погрешность измерения напряжения встроенного вольтметра источника питания в каждой точке по формуле

8.      По результатам измерений построить график градуировки. По оси абсцисс откладывать отсчет по шкале градуируемого вольтметра в делениях, а по оси ординат - показания образцового вольтметра в вольтах.

Перед построением графика необходимо рассчитать его масштаб по осям абсцисс и ординат. Масштаб рассчитывается для каждого предела измерения отдельно по методике, изложенной в Приложении 1. Для расчета предел допускаемой погрешности (класс точности) d, % определить по шкале вольтметра. Класс точности образцового вольтметра мультиметра выбирается равным 0.5%. Учесть, что масштаб имеет размерность. В данном случае размерность будет [дел/мм] или [В/мм], но ее для удобства построения графика необходимо перевести в [дел/см] или [В/см] соответственно. Выбирается масштаб по осям ординат таким образом, чтобы обе указанные зависимости совпали на одном графике.

Измерение сопротивлений вольтметров

напряжение электрический цепь вольтметр

Измерение производится косвенным методом по схеме, показанной на рис.5 и рис.6. В работе необходимо измерить сопротивление градуируемого магнитоэлектрического вольтметра. Для измерения сопротивления вольтметра используется образцовый резистор R0, уже встроенного в лабораторный градуируемый вольтметр. Измерение производится в два этапа. Сначала градуируемый вольтметр подключается непосредственно к клеммам регулируемого источника питания (так же, как и в предыдущем пункте работы, рис.4), а значение напряжения с помощью регулируемого источника устанавливается равным или близким верхнему пределу измерения (50 дел). Это напряжение источника питания U1. Затем вольтметр подключается к источнику напряжения через образцовый резистор R0 и измеряется напряжение U2 на клеммах вольтметра, согласно рис.7. Часть напряжения источника питания (измеренного в первом случае - U1) падает на сопротивлении R0, поэтому измеренное напряжение U2 будет меньше U1. По полученным результатам измерений U1 и U2 с учетом значения R0 вычисляется сопротивление RB вольтметра.

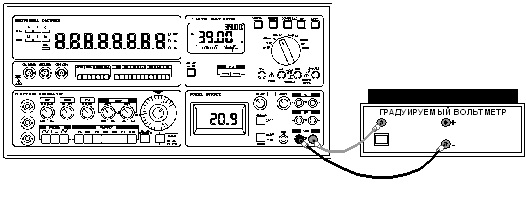

Рис. 5. Схема измерения U1

Рис. 6. Схема измерения U2

Рис. 7. Схема включения при измерении U2

Из эквивалентной схемы можно получить, что

После выполнения измерений следует вычислить погрешность измерения dRВ сопротивления вольтметра, пользуясь методикой вычисления погрешности косвенного измерения, изложенной в Приложении 2. Погрешность  образцового сопротивления считать равной . Погрешности измерения напряжений U1 и U2 вычислить по формуле

, %,

где Uп - верхний предел измерения; U1,2 - показания вольтметра (U1 или U2); d, % - предел допускаемой погрешности вольтметров (класс точности), указанный на шкале прибора. Результаты измерений и вычислений записать в табл.2.

Таблица 2

Проверка режимов работы основных каскадов электронного блока

Производится путем измерения постоянных напряжений в различных контрольных точках схемы, выведенных на переднюю панель электронного блока.

. Измерить напряжение в каждой точке (между клеммой «корпус» блока и измеряемой точкой) мультиметром измерительной станции. Сопротивление вольтметра мультиметра равно 10Мом, что значительно выше сопротивления участков цепи измеряемых точек, поэтому влиянием ответвления тока в цепь вольтметра мультиметра измерительной станции можно пренебречь.

. Измерить напряжение в каждой точке дважды магнитоэлектрическим вольтметром. Первый раз - с отключенным шунтом, второй раз с подключенным шунтом. Для определения поправки на ответвления тока в цепь магнитоэлектрического вольтметра применяем метод контрольного шунта.

. Сравнить данные измерений с шунтом и без шунта между собой в каждой из точек (от величины этой разности зависит, насколько сопротивление вольтметра влияет на результат измерения).

. По результатам измерений рассчитать поправку C, пользуясь формулами (2) или (4) в зависимости от выполнения неравенства (3), причем вместо значений напряжения Uизм и Uк в формулу можно подставлять эквивалентные отсчеты aизм или aк.

. Исправленный с помощью поправки отсчет a перевести по графику градуировки магнитоэлектрического вольтметра в напряжение.

. Результаты измерений и вычислений занести в табл.3.

Таблица 3

Контрольные вопросы

1.   Почему показания вольтметра меньше истинного значения измеряемого напряжения?

2.   Какие существуют пути определения поправки на погрешность, обусловленную потреблением вольтметром тока?

3.   Из каких элементов состоит магнитоэлектрический вольтметр?

4.   Как осуществляется градуировка вольтметра?

5.   Каким методом производится в работе измерение сопротивление вольтметра?

6.   Как рассчитать погрешность косвенного измерения?

7.   Как уменьшить погрешность измерения сопротивления вольтметра?
