Министерство образования и науки Украины

Харьковский национальный университет имени В.Н. Каразина

Радиофизический факультет

Курсовая работа

По дисциплине «Голография»

Харьков-2014

Abstract

the coursework considered the main principles of holography and its union practice in waves optics. A and as well as justified significance of holography in the development of new scientific branches. There is a description of various types holography, specifically, multicomplex, spatial, multiplexing colorful holograms, which are written with the help of scanning the light source and restored in the white light. Let’s do an analysis of the main ways of holograms use in practice.

Введение

Оптика - раздел физики, в котором изучаются оптическое излучение (свет), его распространение и явления, наблюдаемые при взаимодействии света с веществом, относится к числу наиболее старых и хорошо освоенных областей науки. Интерес к оп­тическим явлениям понятен. Около 80-85% информации об окружающем мире человек получает через зрение. Оптические явления воспринимаются совершенным оптическим прибором - человеческим глазом, являющимся основным орудием по­знания мира. Оптические явления всегда наглядны и поддаются количественному анализу. Очень многие основополагающие понятия, такие, как интер­ференция, дифракция, поляризация и др., пришли в физику из оптики и в настоящее время широко ис­пользуются в областях, далеких от оптики, благода­ря их предметной наглядности и отточенности тео­ретических представлений.

Примерно до середины XX столетия казалось, что оптика как наука закончила развитие. Однако в этой области физики про­изошли революционные изменения, связанные как с открытием новых закономерностей (принципы квантового усиления, лазеры), так и с развитием идей, основанных на классических и хорошо прове­ренных представлениях. Здесь прежде всего имеется в виду голография, которая значительно расширяет область практического использования волновых яв­лений и дает толчок теоретическим исследованиям.

1. Физические принципы голографии

.1 Общее сведения

Голография - это интерференционный метод регистрации световых волн, дифрагировавших на объекте, освещенном когерентным светом [1]. При этом дифрагированные волны должны проинтерферировать с согласованной с ними по фазе опорной волной. Если волны обладают достаточной степенью когерентности, то распределение разности их фаз в пространстве остается постоянным в течение времени, необходимого для регистрации голограммы. Следовательно, возникает стационарная интерференционная картина с определенным распределением интенсивности. Поле, соответствующее этой картине, носит название голографического поля. Отображение этой картины на каком-либо носителе, например, на фотографической пластинке, называется голограммой. Голограмма содержит информацию и о фазе и об амплитуде дифрагированных на объекте волн, благодаря чему обеспечивается возможность их точного восстановления при освещении голограммы восстанавливающей волной, подобной опорной волне, использовавшейся при записи голограммы [1,2].

Сохранение воспроизводимой информации о фазе является уникальной особенностью метода голографии. В противоположность ему фотография позволяет сохранить только пространственное распределение интенсивности света, формирующее изображение объекта. Интенсивность же описывается, как известно, квадратом модуля комплексной амплитуды световой волны и, следовательно, не содержит информацию о ее фазовом распределении. В то же время в методе голографии информация об амплитуде и фазе регистрируемой волны, идущей от объекта, кодируется с помощью опорной волны еще до регистрации голограммы.

Голографический метод применим ко всем волнам: электронным, рентгеновским, световым, микроволнам, акустическим и сейсмическим при условии наличия когерентных источников этих волн, пригодных для формирования соответствующих голографических полей. Наибольшее распространение в настоящее время получила оптическая голография, что объясняется, в первую очередь, доступностью лазеров - источников когерентного излучения, и средств регистрации и наблюдения восстановленных изображений. Активно ведутся работы по рентгеновской голографии, основанной на использовании ондуляторов - синхротронных источников когерентного рентгеновского излучения, и цифрового восстановления голограмм в виртуальном пространстве компьютера, однако широкого распространения эти методы пока еще не получили. Что касается акустической и сейсмической голографии, то в настоящее время они практически не развиваются, поскольку не могут серьезно конкурировать по информативности с широко используемыми в интроскопии методами компьютерной томографии [2].

Свойства объектной волны

В общем случае, если объект расположен близко к голографическому записывающему устройству, регистрируется то, что называется голограммой Френеля. Если объект мал и находится всего лишь в нескольких сантиметрах от голограммы, мы все же получим то, что называется голограммой Фраунгофера.

Если объект располагается очень близко к голограмме или изображение объекта формируется в непосредственной близости голографическому записывающему устройству, мы получаем голограмму сфокусированного изображения. Поскольку в этом случае восстановленное изображение располагается вблизи от голограммы, лучи света разных длин волн не смогут разойтись на большой угол, прежде чем будет сформировано изображение. Это означает, что для освещения голограммы можно применять источник, имеющий широкий спектр излучения. Это свойство делает голограмму сфокусированного изображения особенно полезной при использовании в дисплеях. Если, для того чтобы в плоскости регистрации голограммы получить двумерный пространственный Фурье-образ распределения амплитуд и фаз объектной волны, используется линза, то получаем голограмму Фурье. В случае когда рассеивающий объект и точечный опорный источник находятся на одинаковом расстоянии регистрирующей среды, мы имеем голограмму квази-Фурье [3].

Свойства опорной волны

Влияние формы опорной волны гораздо сильнее, чем это кажется на первый взгляд. От опорной волны зависят положение и размер изображения, его поле зрения и разрешение; она определяет разрешение, которым должен обладать регистрирующий материал.

Если точечный источник опорной волны расположен на том же расстоянии от голограммы, что и объект, то голограмма имеет почти те же свойства, что и голограмма Фурье. Поэтому такую голограмму можно назвать голограммой квази-Фурье. От положения точечного источника опорной волны зависят и другие параметры. Конечное разрешение записывающего устройства накладывает ограничения на поле зрения изображения, ёго разрешение или на то и другое вместе. Выбирая положение точечного источника опорной волны, можно найти компромиссное решение между пределами, ограничивающими поле зрения и разрешение изображения. Если источник находится в области объекта, то мы получаем максимальное разрешение ценой ограниченного поля зрения. Если же источник расположен на бесконечности (плоская опорная волна), то мы имеем максимальное поле зрения и невысокое разрешение. Если точечный источник опорной волны поместить между объектом и бесконечностью вдали от голограммы, то мы получим промежуточные значения поля зрения и разрешения изображения [3].

Формирования голограмм

Для демонстрации влияния геометрии получения голограммы на ее дифракционные свойства рассмотрим представленное на рис.1.1 сечение голографического поля, формируемого при интерференции когерентных волн, испускаемых точечными источниками S1 и S2. В этом поперечном сечении, которое содержит оба точечных источника, следами поверхностей максимумов интенсивности голографического поля (интерференционной картины) являются параболы. В трехмерном пространстве это семейство параболоидов вращения, которые можно получить, поворачивая плоскость рисунка вокруг оси симметрии, в качестве которой выступает прямая, соединяющая оба точечных источника. Указанные параболоиды в случае синфазности волн, испускаемых обоими источниками, описываются следующим геометрическим выражением:

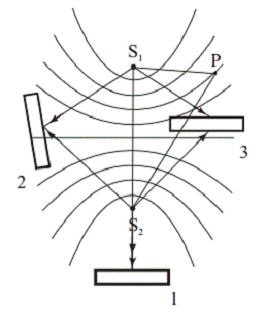

Рис. 1.1 - Поперечное сечение в голографическом поле

, (1.1)

где: P - некоторая точка голографического поля, характеризующаяся максимальной интенсивностью; λ - длина волны излучения, формирующего голографическое поле, m = 0, 1, 2, …. Цифрами 1,2, 3 на рисунке обозначены некоторые характерные положения фотопластинки, либо другой регистрирующей среды, используемой для записи голограммы. Д. Габор, не имевший в своем распоряжении лазера и вынужденный максимально использовать свет от источников с низкой степенью когерентности, помещал пластинку в положение 1 [2].

1.2 Основные уравнения голографии

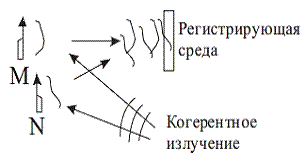

Рис. 1.2 - Общая схема получения голограммы

Формализуем описанный выше принцип голографической записи волновых фронтов. Для этого обратимся к рис. 1.2. На нем представлены два предмета М и N.

Они освещаются когерентным светом от одного и того же источника. Отраженное от предметов излучение интерферирует в области пространства, где расположена регистрирующая среда. Поскольку время регистрации и восстановления голограммы, в общем случае, значительно превышает период осцилляции используемого излучения, то при описании процессов получения голограммы и восстановления волнового фронта нас будут интересовать только комплексные амплитуды света непосредственно вблизи регистрирующей среды. Комплексную амплитуду света, падающего на пластинку от предмета M, можно записать в виде:

.(1.2.1.)

где o и  являются функциями пространственных координат плоскости регистрации голограммы, описывающими действительную амплитуду и фазу волны с комплексной амплитудой О. Аналогично этому комплексная амплитуда света, достигающего регистрирующей среды и отраженного от предмета N, записывается как:

.(1.2.2.)

где r и являются функциями пространственных координат плоскости регистрации голограммы, описывающими действительную амплитуду и фазу волны с комплексной амплитудой R. Обозначим через O* и R* величины, комплексно-сопряженные комплексным амплитудам O и R. Тогда амплитуду голографического поля в плоскости регистрации голограммы - U, мы сможем описать с помощью следующего выражения:

= R +О.(1.2.3.)

При этом интенсивность голографического поля, как известно, будет описываться следующим образом:

 (1.2.4.)

Раскрывая выражение (1.2.4) получим:

(1.2.5.)

где  и  - интенсивности опорной и объектной волн. Далее положим, что используемая нами регистрирующая среда является линейным детектором интенсивности голографического поля. В случае использования для регистрации голограммы галогенидосеребряной фотоэмульсии, это будет означать, что экспозиция и обработка фотоматериала выбраны таким образом, чтобы почернение фотоэмульсии, определяющее амплитудный коэффициент пропускания голограммы, было бы пропорционально интенсивности голографического поля, описываемой выражением (1.2.5). Отметим, что осуществляемая при этом запись голограммы называется линейной. При этом из (1.2.5) мы можем получить выражение, описывающее с точностью до постоянного коэффициента комплексную амплитуду поля А, формируемого в плоскости голограммы при дифракции на ее структуре восстанавливающего излучения с комплексной амплитудой в плоскости голограммы C:

.(1.2.6.)

Отметим, что каждое из слагаемых в (1.2.6) описывает комплексную амплитуду одной из волн, формируемых голограммой при дифракции на ее структуре восстанавливающего излучения. При этом, если в качестве восстанавливающего излучения использовать излучение, отраженное одним из указанных на рис. 1.2.1 объектов, например объектом R, т.е. положить, что С = R, то выражение (1.2.6) можно переписать в виде:

 (1.2.7.)

Проанализируем полученное выражение. Его первое слагаемое описывает комплексную амплитуду волны, распространяющейся в направлении распространения восстанавливающей волны, т.е. волны, отраженной от предмета N (см. рис. 1.2.1). Второе слагаемое описывает волну, идущую в направлении распространения излучения, отраженного от предмета M, комплексная амплитуда которой пропорциональна амплитуде O. Эта волна формирует восстановленное с помощью голограммы мнимое изображение предмета М. Третье слагаемое (1.2.7) описывает комплексную амплитуду волны, сходящейся в искаженное множителем действительное изображение предмета М. Одну из формирующих голограммную структуру волн, обычно ту, которая потом используется в качестве восстанавливающей волны, принято называть опорной волной, а вторую - объектной волной. Волну, описываемую первым, вторым и третьим слагаемыми (1.2.7), обычно называют нулевым, -1 и +1 порядками дифракции, соответственно. Пространственное разделение этих порядков обычно обеспечивается соответствующим выбором углов падения опорной и объектной волн на плоскость регистрации голограммы [2].

1.3 Способы формирования голограмм

Схема регистрации голограмм Габора

В этом положении (положении 1 на рис. 1.1) главные лучи объектного и опорного пучков распространяются по одному направлению. Полученные таким образом голограммы называются осевыми голограммами или голограммами Габора. При их записи разность хода объектной и опорной волн в пределах поверхности пластинки минимальна по сравнению со всеми другими возможными положениями, что позволяет использовать её для формирования голографического поля источники излучения с низкой степенью когерентности. Относительно большое расстояние между соседними поверхностями максимумов снижает требования к разрешающей способности регистрирующей среды.

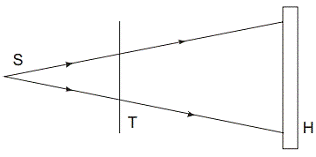

Рис. 1.3 - Принципиальная схема записи голограмм Габора

Принципиальная схема записи голограмм Габора представлена на рис. 1.3.1. Здесь S -источник когерентного излучения, Т - транспарант с изображением объекта, Н - голограмма. В соответствии с приведенной схемой общую комплексную амплитуду U света, падающего на светочувствительную среду, в плоскости регистрации голограммы можно представить в виде суммы комплексной амплитуды недифрагировавшей на структуре объекта фоновой или опорной волны R и комплексной амплитуды волны, дифрагировавшей на объекте - О

= R +О, (1.3.2)

где:,

,

.

Отсюда интенсивность излучения I в плоскости регистрации голограммы может быть описана следующим образом:

 (1.3.3)

При линейной обработке голограммы и ее восстановлении опорной волной с комплексной амплитудой R амплитуда поля в плоскости голограммы, непосредственно за ней - А, может быть описана с точностью до коэффициента пропорциональности следующим образом:

 (1.3.4)

Если амплитуда опорной волны одинакова по всей плоскости голограммы, то первый член правой части выражения (1.3.4.) описывает волновой фронт, комплексная амплитуда которого пропорциональна амплитуде исходной волны U в выражении (1.3.2) [2].

Далее, если амплитуда опорной волны настолько велика, что , то вторым слагаемым выражения (1.3.4) можно пренебречь. Наконец для опорной волны, фаза которой практически не изменяется на всей плоскости голограммы, третий член пропорционален величине, сопряженной комплексной амплитуде объектной волны. Он создает второе, сопряженное изображение объекта. В случае использования приведенной выше схемы сопряженное изображение является действительным. Таким образом, при разглядывании восстанавливающего голограмму источника сквозь голограмму будут видны этот источник, мнимое изображение объекта и сопряженное действительное изображение объекта. Если наблюдатель сфокусирует глаз на мнимом изображении, то действительное изображение окажется расфокусированным. Наоборот, если поместить экран в той плоскости, где дифрагированные на структуре голограммы лучи создают действительное изображение, на нем будет присутствовать паразитная засветка от расфокусированного мнимого изображения объекта. Эти взаимные световые помехи от изображения двойника в направлении наблюдения являются основным, наиболее значимым, недостатком голограмм, получаемых по осевой схеме Д. Габора [2].

Оптическая схема записи голограмм Лейта-Упатниекса

Интерференция наблюдается при сложении двух волн, когда при условии их когерентности, т.е. постоянной разности фаз этих волн, возникает характерное пространственное распределение интенсивности света - интерференционная картина. Фотопластинка-детектор регистрирует это в виде чередующихся светлых и темных полос, или интерферограммы.

Для определения остаточных напряжений применялась и обычная интерферометрия, но эту работу можно было провести только в хорошо оборудованной лаборатории: требовалась специальная подготовка поверхности исследуемого объекта, придание ей правильной формы, специальное освещение и оборудование.

Когда создали лазер, т.е. источник излучения с высокой пространственной и временной когерентностью, стала развиваться оптическая голография - способ записи и восстановления световых волн, рассеянных объектом и несущих информацию о его форме (т.е. трехмерного образа объекта). Некоторые методики интерферометрии сильно упростились, так как снялись проблемы освещения и подготовки поверхности.[5]

Принципиальная оптическая схема для записи голограммы по Лейту-Упатниексу показана на рис.1.3.2. Луч лазера (1) расширяется линзой (2) и делится полупрозрачным зеркалом (3) на две части. Одна часть - это опорный луч (ОЛ) - проходит через зеркало и сразу падает на фотопластинку-детектор (5). Вторая часть, отраженная от зеркала, освещает объект (4) и, диффузно рассеянная им, проходит через линзу (6) и тоже падает на детектор. Это предметный луч (ПЛ).

Рис. 1.4 -  Принципиальная схема записи голограммы Лейта-Упатниекса: 1 - лазер, 2 - линза, 3 - полупрозрачное зеркало, 4 - объект, 5 - фотопластинка-детектор, 6 - линза в режиме лупы, ОЛ - опорный луч, ПЛ - предметный луч

Заметим, что наличие линзы (6) не принципиально для записи голограмм, однако необходимо для измерения остаточных напряжений. Линза находится на фокусном расстоянии от объекта и поэтому работает в режиме лупы: на фотопластинке записывается не весь образ объекта, а малая, но увеличенная в 2-5 раз, его часть - область поверхности с отверстием. Это помогает рассмотреть довольно плотно расположенные (особенно на кромке отверстия) полосы интерферограммы [5].

В этой схеме записи луч лазера делится специальным устройством, делителем (в простейшем случае в роли делителя может выступать любой кусок стекла), на два. После этого лучи с помощью линз расширяются и с помощью зеркал направляются на объект и регистрирующую среду (например, фотопластинку). Обе волны (объектная и опорная) падают на пластинку с одной стороны. При такой схеме записи формируется пропускающая голограмма, требующая для своего восстановления источника света с той же длиной волны, на которой производилась запись, в идеале - лазера <#"721235.files/image025.gif">

Рис. 1.5 - Принципиальная схема записи голограммы Ю.Н. Денисюка

Такая схема регистрации голограммы предложена Ю.Н. Денисюком и носит его имя.

При регистрации голограммы в такой схеме в объеме регистрирующей среды образуется большое количество частично отражающих излучение поверхностей, называемых стратами, действующих подобно 15 отражательному интерференционному фильтру. Даже для толщин регистрирующей среды 10 - 12 мкм число этих страт может быть более 50. Большое число содержащихся в голограмме частично отражающих поверхностей обуславливает их высокую спектральную селективность, позволяющую восстанавливать записанное на них изображение в белом свете. Такие голограммы называются голограммами Ю.Н. Денисюка или отражательными объемными голограммами. Следует отметить, что известная из курса физики фотография Липпмана является, по своей сути, частным случаем голограммы Денисюка.

Голографирование с наклонным опорным пучком при диффузном и недиффузном объектном пучке.

Получение голограммы с помощью опорной волны, падающей на плоскость регистрирующей среды под углом, отличным от угла падения объектной волны. Пространственно-частотный анализ этого метода основан на понятии несущей, или опорной, волны, пространственная частота которой модулируется информацией о предмете. Таким образом, выражение “голограмма с несущей частотой” эквивалентно выражению “внеосевая голограмма”. При использовании метода несущей частоты отпадает необходимость получения опорной волны за счет света, прошедшего через предмет. Вследствие этого, при применении внеосевых голограмм, в противоположность габоровским голограммам, нет необходимости ограничиваться транспарантами с большими прозрачными участками. На рис.1.3.4. показан простой способ деления волнового фронта, позволяющий освещать прозрачный транспарант когерентной плоской волной и получать наклонную плоскую волну от того же источника. В качестве объекта можно взять полутоновой транспарант. Пусть О(x, y) - комплексная амплитуда объектной волны в плоскости голограммы, R = r exp(2πiξrx) = r exp(ikx sinθ) - комплексная амплитуда плоской опорной волны. Из сравнения этих выражений проводимого, гласящего, что фаза волны обратно пропорциональна пройденному оптическому пути, получим выражение для пространственной частоты опорной волны, представленной на рис.1.3.4.

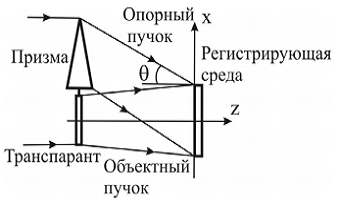

Рис. 1.6 - Схема получения голограмм с внеосевым опорным пучком

Пространственная частота опорной волны, представленной на рис. 1.3.4. Пространственная частота опорной волны соответствует волновому вектору опорной волны, направленному вниз от оси z, где θ- угол, образованный им в плоскости xz с осью z.

Рассмотренный нами ранее метод освещения частично прозрачного транспаранта плоской волной обладает рядом недостатков, среди которых:

• трудность наблюдения восстановленного мнимого изображения, заключающаяся в необходимости сканирования зрачком наблюдателя всей плоскости голограммы;

• сильная неравномерность интенсивности объектной волны в плоскости регистрации голограммы, затрудняющая выбор интенсивности опорной волны.

Эти недостатки можно устранить, если использовать диффузное освещение голографируемого транспаранта. Для этого между лазерным источником и транспарантом обычно помещают диффузный экран, например матовое стекло. Так как диффузный экран рассеивает свет в широком телесном угле, то теперь наблюдателю не нужно сканировать зрачком всю поверхность голограммы, чтобы увидеть все изображение транспаранта. Хотя фаза света, рассеянного диффузным экраном и прошедшего через объект, представляет собой быстро меняющуюся пространственную функцию координат в плоскости голограммы, свет в этой плоскости может сохранять когерентные свойства. Это происходит, если:

• исходная волна, освещающая диффузный экран, пространственно когерентна по всей площади экрана;

• максимальная длина пути света от источника до голограммы через диффузный экран отличается от длины пути опорного пучка не больше, чем на длину когерентности;

• экран остается неподвижным.

Голограмма, полученная при диффузном освещении, обладает рядом замечательных свойств. Дело в том, что диффузный экран имеет более широкий спектр пространственных частот, чем голографируемый транспарант, он рассеивает свет в широком телесном угле так, что каждая точка апертуры голограммы получает свет от всех точек транспаранта. Вследствие этого на стадии восстановления через любую часть голограммы можно наблюдать все мнимое изображение объекта. При смещении направления наблюдения изображение видно с другой стороны. Если мы имеем голограмму двумерного транспаранта и хотим наблюдать его изображение, то сможем восстановить его целиком, даже в том случае, когда голограмма оказалась разбитой или поврежденной, так, что сохранился лишь небольшой участок. Конечно, разрешение в изображении тем хуже, чем меньше площадь оставшейся части голограммы. Отметим, что диффузная подсветка объекта, помимо перечисленных выше преимуществ, обладает и рядом существенных недостатков. Среди них зернистая, спекловая структура изображений, восстанавливаемых с помощью таких голограмм. Благодаря ей, восстановленные изображения состоят из отдельных светлых пятен, разделенных абсолютно темными промежутками. Размер пятен находится на пределе разрешающей способности голограммы, а их контраст (видность) - V, определяемый как отношение разности максимальной и минимальной интенсивностей элементов изображения к их сумме, равен 1.

 (1.3.4.1)

Причина появления спеклов кроется в невозможности регистрации всего поля, рассеянного диффузором. Потеря и не регистрация на голограмме части поля объекта приводит к перераспределению интенсивности восстановленного изображения, имеющего вид пятнистой структуры. Наличие спеклов ограничивает область практического использования голограмм с диффузной подсветкой объекта. Так, например, в фотолитографии спеклы недопустимы, поскольку приводят к разрыву отображаемых структур. До сегодняшнего дня так и не изобретено радикального метода борьбы со спеклами. Единственное, что предлагается делать в этом направлении, это использовать метод накопления, т.е. метод последовательной регистрации множества реализаций одного и того же восстановленного изображения, характеризующихся различными картинами спеклов. Практически реализуют этот метод путем установки вращающегося рассеивателя в восстанавливающий пучок лучей. Наличие вращающегося рассеивателя позволяет усреднить во времени различные реализации картин спеклов и свести их к постоянному по плоскости изображения шуму. Вместе с тем рассеиватель обуславливает изменение структуры восстанавливающего пучка и, тем самым, приводит к снижению разрешения в восстановленном изображении. Более подробно об этом мы будем говорить позже [2].

Материалы для записи голограмм

В настоящее время запись большинства объемных голограмм осуществляется на фотополимерах. Из них наибольшее распространение и известность получили фотополимеры фирмы Du Pont. Они выпускаются в промышленных масштабах и широко используются для изготовления защитных голографических меток, например голограмм на кредитных картах, банкнотах и т.д. Фотополимеры могут быть очувствлены практически в любом диапазоне видимой области спектра. Их разрешаюшая способность также превышает 3000 мм-1, что позволяет использовать эти среды для регистрации отражательных голограмм по схеме Ю.Н. Денисюка. Их светочувствительность составляет десятки мДж/см2. В качестве основных достоинств фотополимеров можно отметить низкий уровень шума, простоту послеэкспозиционной обработки. Недостатком этих сред является сложность их нанесения на подложку в виде равнотолщинной пленки.

Неорганические и органические фоторезисты в голографии, как правило, используются в виде тонких пленок, толщиной до 1 мкм. Такие среды используются для получения рельефно-фазовых голограмм, т.е. фазовых голограмм с модуляцией толщины регистрирующей среды. Они светочувствительны, как правило, в коротковолновой области спектра (менее 0,5 мкм) и обладают светочувствительностью 10-2 Дж/см2. В голографии они обычно используются в виде нанесенных на подложки слоев толщиной менее 1 мм. Нанесение органических резистов на подложки осуществляют методом центрифугирования, что при тщательном соблюдении технологии позволяет получать исключительно равнотолщинные пленки. Еще лучше обстоят дела с неорганическими фоторезистами, или, как их еще называют, халькогенидными стеклообразными полупроводниками. Эти среды наносят на подложки методом испарения в вакууме. Послеэкспозиционная обработка фоторезистов - мокрая, без набухания. При этом неорганические фоторезисты допускают сухую послеэкспозиционную обработку в газовой среде. В голографии фоторезисты, в основном, используются для изготовления голограммных оптических элементов и мастер - голограмм, являющихся основой для производства никелевых матриц для тиражирования голографических этикеток, наклеек и т.д. При использовании неорганических фоторезистов следует иметь в виду то, что их нанесение на подложки методом термического испарения в вакууме, позволяющим получать исключительно равнотолщинные пленки, имеет и обратную сторону, заключающуюся в кластерной природе формируемой таким образом пленки резиста. Пленка, получаемая методом термического испарения халькогенидного стекла в вакууме, может быть условно разбита на отдельные участки - кластеры, каждый из которых характеризуется постоянной, но отличной от соседних участков пленки, скоростью травления в проявляющем растворе. Отметим, что средний размер кластера, как правило составляет 400 - 600 нм. Кластерность пленки, в конечном счете, приводит к паразитной модуляции поверхностного рельефа получаемых на ней голограммных структур и обуславливает наличие коротковолновой границы применимости голограмм, получаемых на халькогенидных стеклообразных полупроводниках. Для голограмм, не проходящих апостериорную обработку поверхности и характеризующихся максимальной дифракционной эффективностью на рабочей длине волны - λ, эта граница, определяемая из условия допустимого уровня светорассеяния σ≤λ/100, где σ - среднеквадратичная шероховатость поверхности голограммы, соответствует 80 мкм.

2. Виды голограмм

.1 Мультикомплексные голограммы

Мультикомплексной называют такую голограмму, на которой одновременно записано много изображений, либо раздельно записаны отдельные части одного изображения, либо единственное изображение записано несколько раз.

Пространственное мультиплексирование

При решении задачи хранения данных для записи многих голаграмм можно использовать единственную фотопластинку или какой-либо иной материал, причем каждая голограмма может независимо восстанавливать изображения записанных на ней данных. При этом голограммы могут образовывать решетку типа шахматного поля, а для считывания изображения с каждой голограммы лазерный луч сканирует по решетке.

Встречается и другой способ пространственного разделения голограммы, когда одна и та же объектная волна или волна от одного и того же объекта, но с разных ракурсов записывается на голограмме в виде полос. В первом случае полосковая голограмма просто повторно записывается много раз, так чтобы можно было восстановить изображение со всей голограммы. Второй случай имеет место при записи синтезированных голограмм для целей отображения информации.

Составные изображения

Под составными голограммами мы имеем в виду голограммы, которые формируют изображения, состоящие из отдельных частей каждая из которых была записана самостоятельно.

Голограммы, записанные с помощью сканирующего источника света

Голограммы, записанные с помощью сканирующего источника - это такие голограммы, при регистрации которых использован; либо сканирующий пучок света для освещения объекта, либо сканирующий опорный пучок для освещения голограммы.

Сканирующий объектный пучок,

Иногда сечение освещающего объект пучка уменьшается в такой степени, что он не может больше освещать весь объект одновременно, а должен сканировать по объекту. В результате формируется много экспозиционная голограмма, в которой изображение каждого из освещаемых пучком участков объекта регистрируется отдельно.

Если размеры объекта велики, можно сузить освещающий объект пучок и заставить его сканировать по объекту, так чтобы на голограмму падала объектная волна большей яркости. Это позволит уменьшить время экспозиции, необходимое для записи голограммы рассматриваемой части объекта. Полную экспозицию уменьшить нельзя.

Недостатком использования голографической системы со сканированием помимо необходимости использовать более сложное оборудование является также уменьшение дифракционной эффективности голограммы. Это уменьшение связано с увеличением: фоновой экспозиции, которая возникает при записи с многократной экспозицией.

Сканирующий опорный пучок

В случае сканирования опорным пучком объект освещается целиком, но при этом опорный пучок сканирует по голограмме. Следовательно, можно увеличить полную интенсивность света, падающего на часть голограммы, и уменьшить время экспозиции для части голограммы. Это позволяет голографировать объекты, имеющие движение в ограниченных пределах. Однако такой метод приводит к уменьшению дифракционной эффективности, что объясняется увеличением энергии опорного пучка по отношению к объектному.

Цветные голограммы

Цветными называют голограммы, способные воспроизводить цветные изображения. В сущности, цветные голограммы - это мультиплексные голограммы, восстанавливающие перекрывающиеся изображения, каждое в своем цвете. Как и в случае мультиплексных голограмм, возникают различные проблемы в зависимости от того используются ли тонкие, т. е. поверхностные, голограммы или регистрирующая среда имеет заметную толщину. Голограммы, записанные на тонком материале, восстанавливают многократно повторяющиеся изображения, которые соответствуют многим дифракционным порядкам. Голограммы, записанные в толстой среде из-за усадки или набухания эмульсии могут не восстанавливаться освещением с исходной длиной волны. Если, например, рассматривать красные и белые изображения, то в противоположность черным и белым необходимо учитывать эффекты дисперсии. В случае голограммы сфокусированного изображения, поскольку расстояние между голограммой и телеграфируемым изображением; оказывается более коротким, таких проблем возникает меньше. [1]

2.2 Голограммы, восстанавливаемые в белом свете

Голограмма представляет собой закодированную дифракционную решетку.

Следовательно, когда голограмма освещается белым светом, волны с большими длинами волн отклоняются сильнее от оси освещающей голограмму волны, чем волны с более короткими длинами волн. В результате этого восстановленное изображение; смазывается. Такой эффект можно отчасти скомпенсировать, используя дифракционную решетку с шагом штриха, равным среднему периоду интерференционных полос на голограмме. Изложенные выше соображения применимы к тонким голограммам. Объемные голограммы обладают избирательностью по отношению к длине волны и будут отражать или пропускать только узкую полосу длин волн, обусловленную эффектом Брэгга. [4]

2.3 Применения голографии

Применение голографии в технологии и оптотехнике

В ряде технологических процессов можно использовать образуемые голограммами действительные изображения. При просвечивании голограмм мощным лазером можно наносить на обрабатываемые поверхности сложные узоры. В частности, голограммы уже применялись для бесконтактного нанесения микроэлектронных схем. Основные преимущества голографических методов перед обычными - контактными или проекционными - достижение практически безаберрационного изображения на большом поле. Предел разрешения голограммы может достигать долей длины световой волны. На изображение практически не влияют пылинки, осевшие на голограмму, царапины и другие дефекты, в то время как для контактных или проекционных фотошаблонов это приводит к браку.

Другое применение голограммы в технологии - использование ее в качестве линзы. Фокусирующие свойства зонных решеток известны давно. Однако применение решеток ограничивалось трудностями их изготовления. Голографические зонные решетки - голограммы точечного источника - просты в изготовлении и несомненно будут полезны в лазерной технологии. Например, с помощью голографических линз получали отверстия диаметром до 14 мкм в танталовой пленке, нанесенной на стекло. Голографические решетки совсем не имеют ошибок, свойственных обычным решеткам, нарезанным на делительной машине.

2.4 Голографическое хранение данных

Идея голографических носителей заключается в записи информации с помощью лазерного луча на трехмерную подложку, вместо нескольких гигабайт, такая среда могла потенциально сохранять терабайты данных на носителе не больший чем компакт-диск. Голографические данные могут считываться на очень высоких скоростях.

На первых стадиях разработки главной проблемой было создание пространственных модуляторов света (spatial light modulator). В настоящее время технология этих устройств в достаточной степени отработана, а наиболее сложной задачей стал подбор вещества-носителя информации. В январе 2001 года компания Lucent сообщила о создании носителя, способного выдержать до 1000 циклов перезаписи без ущерба сохранности данных и скорости доступа к ним. Внешне носитель напоминает прозрачный компакт-диск. По данным Imation первые голографические диски могут хранить около 125 Гб информации, а скорость передачи данных составляет до 30 Мб/с.

2.5 Изобразительная голография

Технология получения изобразительных голограмм, восстанавливаемых в белом свете, разработана в середине 60-х годов, однако до настоящего времени голография по масштабам распространенности и объемам производства не приблизилась к традиционной фотографии (за исключением тисненных радужных голограмм). Это обусловлено целым рядом технических сложностей, присущих современной технологии съемки и тиражирования изобразительных голограмм. В частности, в настоящее время при записи мастер-голограмм в подавляющем большинстве случаев используются лазеры непрерывного излучения, что накладывает жесткие ограничения на условия съемки (необходимость повышенной виброизоляции, стабильность температуры и других параметров окружающей среды). Указанные сложности многократно возрастают при увеличении формата голограмм. Поэтому отражательные голограммы, особенно большого формата, до сих пор остаются уникальными изделиями и изготавливаются лишь в условиях специализированных лабораторий при участии специалистов высшей квалификации.

Кроме того, при использовании лазеров непрерывного излучения оказывается принципиально невозможной голографическая съемка живых объектов, например, портретов человека. Для съемки мастер-голограмм живых объектов в настоящее время используются импульсные лазеры на рубине или неодимовом стекле с последующим интерференционным копированием. Однако монохроматичность таких голографических изображений при полной реалистичности деталей делает их "неживыми", "замороженными", что зачастую производит отталкивающее впечатление.

При копировании таких голограмм с помощью лазеров непрерывного излучения возникают искажения масштаба, связанные с разницей длин волн лазеров, используемых при съемке оригиналов и их копировании.

2.6 Криминалистическая голография

Голографические методы обработки информации, использующие интерференционную систему записи исходных данных, привлекают в настоящее время большое внимание, что связано с возможностью их использования для создания голографических запоминающих устройств большой емкости, кодировании информации, распознавания и сравнения изображений объектов и других задач. Возможность записи информации о различных объектах на один и тот же участок поверхности голограммы, а также во всем ее объеме позволяет обеспечить высокую плотность записи. Это открывает пути для создания компактных, в том числе и переносимых запоминающих устройств, причем виды записи могут быть самые разнообразные (графические, буквенные, цифровые, предметные и т.п.). Возможность голографического кодирования информации может быть широко использована в криминалистике. Например, как средство, устраняющее возможность подделки документов, или как средство технической гарантии, препятствующее фальсификации объектов. Голографическое кодирование осуществляется с помощью специальных масок, которые в процессе фиксации интерференционной картины создают сложную форму волнового фронта. Для восстановления записанной таким образом информации об объекте необходимо иметь точную копию использованной при записи маски, форма которой может быть самой разнообразной, вследствие чего подобрать ей подобную практически невозможно. Голографические методы могут быть использованы в криминалистике и как средства исследования. Они могут быть использованы при исследовании рельефа (в том числе и микрорельефа) поверхности объекта; для измерения поверхности объекта любой формы; изучения кратковременных явлений; сравнительных исследований и при решении ряда других задач криминалистических исследований.

Задачу сравнения объекта с большим количеством ему подобных, более эффективно можно решать с помощью голографического метода оптической согласованной фильтрации. Области применения названного метода могут быть самыми разнообразными: для кодирования информации, улучшения качества фотографического изображения, создания запоминающих устройств большой емкости, распознавания и сравнения изображений объектов, оперативного поиска информации в большом массиве. Проведенные экспериментальные исследования принципиально доказали возможность использования голографического метода для сравнительного исследования фотопортретов в целях идентификации личности, сравнение следов папиллярных узоров рук. Рассматриваемый метод применим для сравнения оттисков печатных форм и машинописных текстов, исполненных на новых аппаратах, не имеющих видимых дефектов шрифта.

2.7 Голографическая интерферометрия

С развитием голографии возникла голографическая интерферометрия, выполняемая гораздо проще, чем обычная, с меньшими затратами и ограничениями. Ее сущность такова: если совместить две голограммы объекта, записанные в различное время при разных состояниях поверхности объекта (один из способов - записать на одну фотопластинку), то при освещении этой фотопластинки лазерным лучом возникает результирующая интерферограмма, отражающая разницу геометрических состояний объекта. Линии интерферограммы показывают как перемещения целого объекта, так и деформацию его поверхности. Общие и локальные перемещения обычно хорошо разделяются.

Голография позволила исследовать объекты с любым, самым замысловатым рельефом. Подготовка поверхности стала минимальной. Главное - ее микрорельеф не должен измениться за время исследования. Другими словами: очистить, промыть и не загрязнить - требования на бытовом уровне.

Осталось несколько важных условий: интерферометрическую установку надо прочно крепить на объекте (или объект на установке), а одна из ее измерительных частей должна сниматься, чтобы не мешать сверлению, и надежно возвращаться на прежнее место. Для такого возврата существуют относительно простые методы, например: на одной части разъема по окружности расположены три стальных шарика с расстоянием по дуге 120°, а на ответной стальной части - три радиальных шлифованных паза под тем же углом. Такое устройство обеспечивает съем, и возврат снимаемой части в прежнее положение с точностью до 0.1 мкм. Оно хорошо работало в стационарной лабораторной измерительной установке. В дальнейшем были разработаны оптические схемы, позволявшие исключить движущиеся части. Эти схемы были заложены в основу переносных приборов.

Сущность способа определения остаточных напряжений методом зондирующей лунки в сочетании с голографической интерферометрией заключается в следующем. Во время первой экспозиции записывается голограмма окрестности будущей лунки на поверхности объекта в исходном состоянии. Потом создается возмущение поверхности тела (например, путем высверливания или травления малой лунки), что позволяет проявиться остаточным напряжениям: изъятие малого объема приводит к локальным упругим перемещениям, пропорциональным остаточным напряжениям. Далее записывается голограмма возмущенной таким образом поверхности тела. В результате наложения голограмм при их одновременном восстановлении упругие перемещения поверхности в окрестности лунки выявляются в виде интерферограммы. Она наглядна и проста для расшифровки: в случае регистрации нормальной компоненты перемещений (перпендикулярной к исходной поверхности тела), полосы интерферограммы являются линиями уровня, т.е. равных перемещений, отличающихся по высоте на половину длины волны лазерного излучения~ 0.3 мкм.

Оси симметрии интерференционной картины совпадают с направлениями экстремальных (главных) растягивающих и сжимающих остаточных напряжений. Величина напряжений пропорциональна числу интерференционных полос, причем цена полосы зависит от упругих свойств материала и от диаметра и глубины лунки.

Объем необходимых вычислений для получения значений напряжений очень мал, и они могут быть выполнены оператором сразу же при получении и наблюдении интерференционной картины. При этом, в отличие от тензометрирования, где измерения выполняются для отдельных точек, данный метод регистрирует линии уровня перемещений по всей области поверхности тела в окрестности зондирующей лунки, что позволяет визуально определять направления главных напряжений и делать качественные выводы о свойствах напряжений еще до подсчета числовых значений соответствующих величин.

Тем самым были созданы основы метода для массовой лабораторной работы по измерению остаточных напряжений. Начались исследования остаточных напряжений в сварных соединениях и отработка режимов сварки стали, алюминия, титана, магния. Вначале работа велась с образцами на лабораторном стенде. Новая методика оказалась эффективной при отработке технологии электронно-лучевой сварки и локальной термической обработки образцов разного сечения (плоских, тавровых, цилиндрических, сферических) из высокопрочных сталей разных марок и титановых сплавов.

По мере накопления опыта был сделан следующий важный шаг - создан переносной прибор, который работал не только в лаборатории, но и в цеху и на открытом воздухе.

С этим прибором в заводских условиях выполнена комплексная программа по отработке режимов сварки и локальной термической обработки титановых крупногабаритных сосудов высокого давления объемом 1000 л, рассчитанных на рабочее давление 300 атм. Разработка новой технологии шла при непрерывном контроле остаточных напряжений. В итоге технология изготовления сосудов была значительно изменена, удешевлена, а качество изделия повышено. Это исследование проводилось в цехах Авиационного научно-технического комплекса им. А.Н. Туполева. С этим же прибором были сделаны первые выезды на Курскую АЭС и Астраханский газоперерабатываюший завод, где измерялись сварочные напряжения в реальных конструкциях в трудных климатических условиях. В сотрудничестве с Конструкторским бюро им. С.А. Лавочкина была усовершенствована технология сварки и режимов термической обработки сварных соединений ряда алюминиевых сплавов, а также выполнена экспертная работа по установлению причин саморазрушения корпуса одного из космических аппаратов во время хранения.

На основе проведенных исследований создано несколько видов портативных голографических систем для измерения напряжений под общим названием ЛИМОН - лазерно-интерферометрический метод определения напряжений, и с помощью этих систем выполнена большая работа, как плановая, так и экспертная, по измерению остаточных напряжений в различных технических объектах на заводах и полигонах. Накопленный опыт использовался при создании каждой следующей измерительной системы.

голография волна мультиплексирование габор

Таким образом, согласованные усилия многих исследователей позволили накопить ряд сведений и фактов о свойствах голограмм. Оказывается, что материализованная объемная картина волн интенсивности способна воспроизводить волновое поле со всеми его параметрами - амплитудой, фазой, спектральным составом, состоянием поляризации и даже с изменениями этих параметров по времен.

Однако общая картина этого явления пока еще далека от завершения.

И дело здесь не только в том, что в ряде случаев мы не знаем полностью набор отображающих свойств некоторых видов голограмм. Есть все основания считать, что будут открыты новые неожиданные оптические свойства голограмм.

Вполне вероятно, Что ряд новых эффектов будет обнаружен при применении светочувствительных материалов, обладающих специфическими свойствами, подобно тому как применение резонансных и поляризационных сред открыло возможность записи временных и поляризационных характеристик волновых полей. И наконец, прецедент объединения голографии и нелинейной оптики в динамическую голографию показывает, что внесение идей голографии в смежные с ней области знаний может привести к появлению совершенно новых направлений.

Список литературы

1.   .Кольер Р., Беркхарт К., Лин Л. - Оптическая голография - М.: Мир, 1973.-686 с.

2.      Корешев С.Н. Основы голографии и голограммной оптики: Учебное пособие. - СПб: СПбГУ ИТМО, 2009. - 97 с.

.        Ландсберг Г.С. Оптика - М.: ФИЗМАТЛИТ, 2003, 848 с.

.        Андреева О.В., Чистякова О.В., Андреев Н.В. Демонстрация свойств объемных голограмм // Физическое образование в вузах, Т.8, №1, 2002, с.65-73.

.        Андреева О.В. ПРИКЛАДНАЯ ГОЛОГРАФИЯ. Учебное пособие. - СПб: СПбГУИТМО, 2008. - 184 с.
