Земснаряд

Несамоходный, дизельный

Тип корпуса

понтонный

Количество понтонов, шт

7

Длина по среле, м

30

Длина корпуса, м

17

Ширина, м

9

Высота наибольшая, м

6

Высота борта, м

1,6

Осадка, м

0,6

Глубина разработки, м

 13

Дальность транспортировки пульпы, м.

1500

Ø напорного пульпопровода, мм.

300

Способ перемещения

Тросово-Якорный

Грунтовой насос

1ГрТ 1600/50

Производительность м³/час

пульпа

1600

песчано-илистая смесь

320

песчано-гравийная- илистая смесь

80

р-р твердых включений, мм.

50

Напор, м

50

Общий вес, т

105

Тип двигателя

Дизельный

ЯМЗ 240 НМ 2

Мощность, кВт

500

Тип топлива

Дт

Расход топлива л/ч.

68

V топливного бака, л.

5000

Землесосный Снаряд, или Земснаряд, Драга, Землесос - это судно, предназначенное для подводной разработки грунтов методом гидромеханизации. Данный метод основан на перекачивании специальным насосом жидкостей с высоким содержанием частиц грунта (пульпы) по специальному пульпопроводу на большие расстояния. Основным рабочим органом земснарядов является грунтосос - насосный агрегат с высокой абразивной устойчивостью проточной части. Грунтососы, как правило, располагаются в трюме судна, чтобы была возможность опустить ось насоса ниже уровня воды. Это позволяет избежать возникновения процесса кавитации, значительно сокращающего срок службы насоса. Итак, именно этот грунтовый насос всасывает со дна частицы грунта вместе с водой, и перекачивает их по трубам на берег.

Чтобы облегчить насосу процесс всасывания, на земснарядах имеются насосы технического водоснабжения. Самые основные среди них - это насосы гидрорыхления и эжекции. Гидравлическое рыхление применяется при разработке несвязных грунтов - как правило, песка и песчано-гравийных смесей. Струя воды под высоким напором врезается в дно водоема, образуя взвесь из воды и частиц грунта (пульпу). Подобная пульпа значительно легче всасывается заборной трубой земснаряда, нежели слежавшийся грунт. Эжекционный насос подает воду во всасывающую трубу грунтового насоса, что значительно сокращает усилие, необходимое на всасывание смеси с большой глубины. Соответственно, чем глубже ведется разработка дна, тем мощнее необходим насос эжекции. Иными словами, насосы технического водоснабжения значительно повышают КПД грунтового насоса, что очень важно, когда работы ограничены сроками (нерестом, температурой, условиями договора).

По поверхности воды земснаряд передвигается с помощью лебедок перемещения. Перемещение с помощью лебедок и тросов, как правило, применяются на карьерах по добыче инертных материалов, закрытых водоемах, и акваториях со слабым течением. Использовать тросовый способ на реках с сильным течением опасно возможностью обрыва тросов. Свайный же ход в условиях интенсивного течения намного эффективнее и безопаснее. Однако, применение на карьерах и водоемах с большой глубиной невозможно.

Еще одной очень важной деталью устройства землесосов является трубопровод, по которому транспортируется пульпа. Диаметр труб, общая длина трубопровода, особенности его монтажа и использования просчитываются задолго до начала работ. Создаваемый в трубах при работе гидростатический напор может оказаться слишком высоким для грунтового насоса (особенно это касается случаев с выбросом пульпы на расстояния более километра). Поэтому, необходим гидротехнический расчет всех рабочих узлов земснаряда. Если в поставленных условиях насос земснаряда будет работать с слишком низкими показателями КПД, то возможно либо повышение мощности приводов грунтового и технических насосов, либо между земснарядом и точкой выброса устанавливается промежуточная насосная станция.

3. Пульпопровод

Стальной пульпопровод

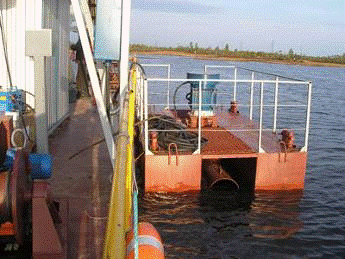

Стальной пульпопровод применяется для комплектации земснарядов с постоянным или долгосрочным местом базирования (добыча песка, перекачка шламовых отложений и др.). Они обладают высокой надежностью конструкции, длительным сроком эксплуатации, высокой устойчивостью к абразивному износу, повышенной ремонтопригодностью. Пульпопровод состоит из секций в состав которых входит понтон, стальная труба, настил - площадка, леерное ограждение, кронштейны для крепления питающего кабеля. Между собой секции соединяются шаровыми соединениями и гибкими леерами и ограничителями. Выпускаются секции пульпопровода с условным диаметром проходного сечения. В состав плавучего пульпопровода могут входить секции с вертикальным шарниром, секция берегового присоединения, секция якорная.

4. Плавучий потокообразователь

Плавучий потокообразователь служит для создания потока воды на поверхности водоема и образования майны в забое и месте работы земснаряда в зимнее время. Потокообразователь предназначен для работы с земснарядами серии ЗГН43/1600.

Характеристика основных узлов:

Потокообразователь состоит из плавучего стального понтона, на котороом шарнирно закреплен собственно потокообразователь, проедставляющий собой металлический корпус с установленной внутри электросиловой установкой.

5. Бустерные станции

Бустерные станции предназначены для увеличения дальности или высоты транспортирования пульпы земснаряда. По месторасположению бывают двух видов - плавучие передвижные, наземные контейнерного типа.

Выбор бустерной станции по назначению определяется видом земснаряда производящего выемку грунта. В состав станции входит грунтовый насос, главный двигатель, насос технической воды, вспомогательные механизмы и распределительные устройства. Все оборудование монтируется на общей раме, которая устанавливается на понтоне или днище контейнера. Насос технической воды обеспечивает охлаждение сальника землесоса и отжим пульпы. Водозабор осуществляется от магистрального водопровода или из водоема.

Экскаваторы

На карьерах экскавация, погрузочные и вспомогательные работы производится экскаваторами KOMATSU PC 220

Малоотходная разработка

Безотходная и малоотходная технология представляют собой одно из современных направлений развития промышленного производства. Возникновение этого направления обусловлено необходимостью предотвратить вредное воздействие отходов промышленности на окружающую среду. Безотходные производства подразумевают разработку таких технологических процессов, которые обеспечивают максимально возможную комплексную переработку сырья. Это позволяет, с одной стороны, наиболее эффективно использовать природные ресурсы, полностью перерабатывать образующиеся отходы в товарную продукцию, а с другой - снижать количество отходов и тем самым уменьшать их отрицательное влияние на экологические системы.

Безотходную и малоотходную технологию применяют во всех отраслях промышленности. Их развитие идет по следующим направлениям: разработка и внедрение принципиально новых технологических процессов, уменьшающих количество отходов; разработка и внедрение методов и оборудования для переработки отходов в товарную продукцию; создание бессточных водооборотных систем, в которых осуществляется очистка воды .

Есть другой путь: территориально связать предприятия так, чтобы отходы одного предприятия служили сырьем для другого предприятия.

Примером безотходного производства может служить полная переработка железорудных концентратов на отдельных предприятиях черной металлургии, например на Новолипецком металлургическом заводе. При получении чугуна и стали там полностью перерабатывают доменные и сталеплавильные шлаки и превращают их в строительный материал.

Программа “Отходы”

В целях реализации норм и положений Закона «Об охране окружающей природной среды» Министерством охраны окружающей среды и природных ресурсов разрабатывается Российская Государственная программа «Отходы». Основная цель этой программы состоит в обеспечении одного из условий экологически безопасного развития страны: стабилизации, а в дальнейшем сокращении загрязнения окружающей среды отходами и экономии природных ресурсов за счет максимально возможного вторичного вовлечения отходов в хозяйственный оборот.

Программа предусматривает решение следующих задач:

· снижение объемов образования отходов на основе внедрения

малоотходных и безотходных технологий;

· сокращение на основе применения новых технологических решений видов и объемов токсичных и опасных отходов;

·повышение уровня использования отходов;

· эффективное использование сырьевого и энергетического потенциала

вторичных материальных ресурсов;

·экологически безопасное размещение отходов;

· целенаправленное распределение финансовых и иных ресурсов на

удаление отходов и их вовлечение в хозяйственный оборот.

Программа должна предусмотреть единую научно обоснованную систему формирования и реализации федеральной, региональных и отраслевых программ, охватывающих комплексное решение проблемы на различных уровнях управления. По отходам, переработка которых требует создания региональных специализированных предприятий или объемы образования которых таковы, что предприятия не могут самостоятельно решить проблему использования отходов, разрабатываются региональные программы. Отраслевые министерства и ведомства разрабатывают научно-техническую политику в области снижения объемов образования отходов и повышения уровня их использования по обезвреживанию отходов на предприятиях этих отраслей, а также соответствующие научно-технические и экологические программы и участвуют в разработке и реализации федеральной и региональных программ. В концепции определены цели, задачи и структура программы, а также задания, необходимые для ее разработки и реализации.
