Выработка с арочной крепью
Содержание
1. Выработка с арочной крепью
. Вскрытие и подготовка
пластовых месторождений
Литература
1. Выработка с арочной крепью
месторождение шахтный забой
выработка
Необходимо определить площадь поперечного
сечения в свету Sсв
двухпутевого
квершлага, закреплённого арочной крепью. В выработке будет производиться
откатка в вагонетках ВГ3,5 при помощи электровоза АМ8Д. Количество воздуха,
проходящего по квершлагу при эксплуатации, 4900м3/мин (табл.1).
Определение Sсв в
По табл.5 определяем, что максимально допустимая
скорость движения воздуха в квершлаге V=8м/с,
тогда
(1)
Построение расчётной схемы
Минимальная ширина выработки складывается в
нашем случае из пяти элементов:
m=250мм - величина
зазора между крепью и подвижным составом (табл.6);
А1= А2=1350мм - ширина
подвижного состава определяется по ширине электровоза АМ8Д, так как он шире

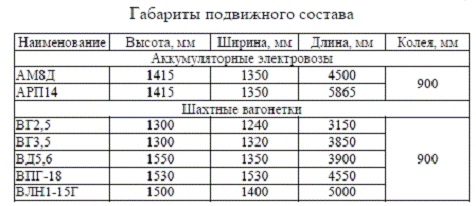

вагонетки ВГ3,5 (табл.2);
p=200мм - величина
зазора между подвижными составами (табл.3);
n=700мм - ширина
прохода для передвижения людей (табл.3);
Расчётная схема предоставлена после п.7.
Расчёт минимальной ширины выработки
Подставляем значения из расчётной схемы:
Вр = 250+1350+200+1350+700=3850мм.
(2)
В табл. 4 находим ближайшее большее В от 3850мм
(после осадки). Это В=4010мм, что соответствует площади 11,6м2. Это
и будет Sсв тр.
Определение Sсв
мин
Согласно табл.10 квершлаг относится к группе
выработок в первой строчке, тогда Sсв
мин =9м2.
Выбор максимального значения Sсв.р
Получены следующие значения по трём факторам:
Sсв в
=10,2м2
Sсв тр
=11,6м2
Sсв мин
=9м2.
Максимальное из них Sсв
тр
=11,6м2. Это и будет Sсв
р.
Расчётная площадь выбрана по типовому сечению после осадки.
Выбор типового значения Sсв
По табл.4 определяем ближайшее большее от Sсв
р,
т.е. искомое значение площади поперечного сечения выработки в свету:
Sсв р=14,9м2.
Изображение расчётной схемы (п.2)

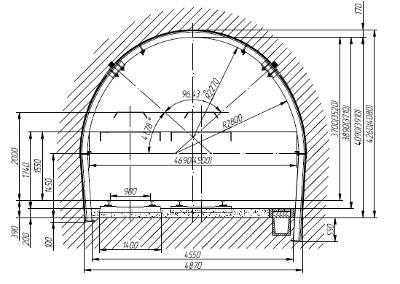

Рис.1. Изображение горной выработки
Таблицы данных:

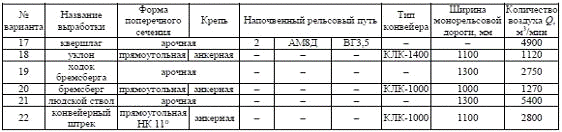

Таблица 1. Исходные данные вариант №17

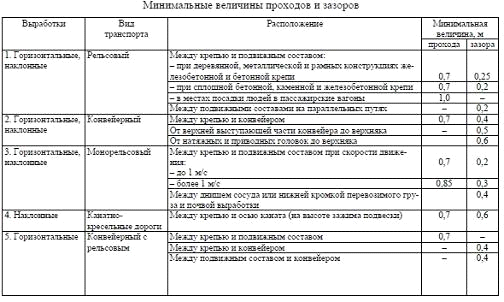

Таблица 3
Таблица 4
Таблица 5
2. Вскрытие и подготовка пластовых месторождений
Данные условия приведены в табл. 6 вариант№17

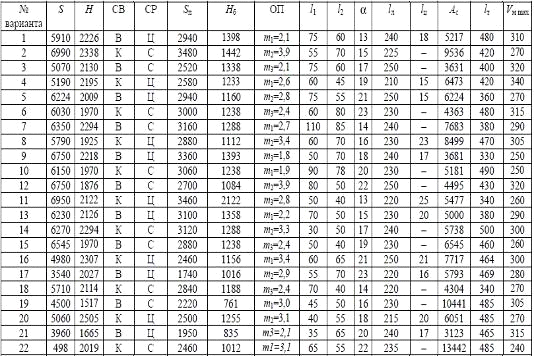

Таблица 6
Условные обозначения: СВ - схема вскрытия; СР -
система разработки; В - вариант (рис.2); ОП - отрабатываемый пласт.
Рассматривается период отработки пласта m2.
. Изображение шахтного поля и схемы вскрытия,
подготовки и системы разработки
Изображаем элементы технологической схемы шахты
согласно указанным требованиям.
Мощность наносов 50 м.
М 1:5000
Рис.2 Шахтное поле
М 1:5000

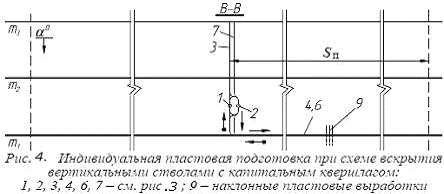

. Изображение подготовки транспортного горизонта
М 1:5000
. Изображение системы разработки
5. Определение параметров отработки выемочного
столба
Вначале определяем число циклов в очистном забое
за сутки. Согласно исходным данным: суточная добыча очистного забоя Ас=
5793 т; мощность отрабатываемого пласта m=2,9
м; длина лавы lл=
220 м; ширина захвата комбайна r=0,8
м. Коэффициент извлечения угля в очистном забое принимаем 0,95. Тогда
количество циклов в сутки равно:
(3)
Полученное значение округляем до 9.
Тогда скорость продвигания забоя составит:
(4)
По рис. 5 определяем длину
выемочного столба LСТ. Для этого
от размера панели по простиранию (Sп=1740 м)
отнимаем размеры целика под центральные панельные выработки (60 м). Полученный
размер разделим пополам:
(5)
Теперь определяем продолжительность
отработки столба:
(6)
Таким образом, при 25- дневном
режиме работы очистного забоя отработка столба длиной 840м будет произведена за
4,7 месяца при скорости подвигания 7,2 м в сутки.
. Определение числа подготовительных
забоев и скорости проведения выработок
Определяем требуемую скорость
подготовки столба Vмс. Для этого
в начале определим общую длину подготовительных выработок Lобщ с
использованием рис.5 системы разработки и составляет для системы с оставлением
межлавных целиков:
(7)
Теперь определим скорость подготовки
столба:
(8)
Полученное
значение проверим по заданным условиям:
(9)
Условия
формулы выполняются, расчётная скорость проведения выработок Vмс =249,58м.
Таким образом, для своевременной
подготовки выемочного столба необходимо осуществлять одновременное проведение
спаренных выработок двумя подготовительными забоями со скоростью не менее 250м
в месяц каждого из них.
Литература
1. Основы горного дела: учебник /
К.Н. Трубецкой, Ю.П. Галченко; под ред. К.Н. Трубецкого. - М.: Академический
проект / Рос. гос. геологоразведоч. ун-т, 2010. - 279 с.
. Городниченко, В.И. Основы горного
дела: учебник / В.И. Городниченко, А.П. Дмитриев. - М.: Горная книга, 2008. -
464 с.
. Основы горного дела / П. В. Егоров
[и др.]. - М.: МГГИ, 2002. - 405 с.
. Правила безопасности в угольных
шахтах (ПБ 05-618-03). Сер. 05. Вып. 11 / колл. авт. - М.: Гос. унитар.
Предприятие «Научно-технический центр по безопасности в промышленности
Госгортехнадзора России», 2003. - 296 с.
